Конструкция распашных ворот: Конструкция распашных металлических ворот для дачи

Требования к ограждениям и участкам въездных зон

Ограждение и в том числе въездная зона (ворота) должны быть максимально прочными и жесткими. Территория должна быть надёжно защищена от постороннего проникновения, иметь устойчивость к взлому и выдерживать другие механические воздействия.

Конструкция ворот должна обладать оптимальным весом, быть достаточно тяжелой и, соответственно, устойчивой к сильным порывам ветра. В то же время она не должна обладать высокой громоздкостью. Процесс открывания и закрывания створок вручную должен проходить. То же требование применяется и к использованию автоматического привода.

Ещё одно требование связано с внешним оформлением ворот. Поскольку эта часть внешнего дизайна дома самая заметная, её вид должен отвечать эстетическим требованиям и вопрос оформления нужно тщательно проработать.

Сегодня всё большим спросом пользуются металлические распашные ворота. Привлекает в первую очередь прочность конструкции, внешнее оформление и система автоматического управления движения полотен.

Кроме того немаловажно и то, что идея сделать распашные ворота своими руками не относиться к разряду фантазий, а вполне реализуема.

Основные плюсы установки распашных ворот

Приемлемая цена готового изделия при сравнении с аналогами других видов въездных ограждений.

Не сложная установка. Это, прежде всего, касается тех, кто решил не прибегать к профессиональной помощи и провести работы самостоятельно. Конечно, при наличии определённых навыков и необходимого рабочего инструмента. Работы по установке ворот обычно проводятся в течение трёх дней.

Предоставление большого выбора дизайнерских решений. Можно спроектировать собственный вариант внешнего вида конструкции или воспользоваться образцами из специализированных каталогов фирм изготовителей.

Не лишним будет воспользоваться и услугами интернета. На страницах множества соответствующих сайтов среди различных красочных фото распашных ворот, наверняка найдётся подходящий вариант.

Универсальность. Конструкция металлических распашных ворот может быть подстроена под любые приемлемые габариты автотранспортного средства.

Долговечность. Учитывая, что распашные ворота изготавливаются из металла или профлиста, срок их эксплуатации исчисляется несколькими десятилетиями без проведения ремонта.

Критерии выбора автоматики для распашных ворот

Самым выгодным вариантом для распашных ворот будет автоматическая форма управления. Именно этот вариант выбирает большинство. Конечно автоматика для распашных ворот требует определённых затрат, но все они достаточно быстро окупаются и в итоге остаётся лишь фактор удобного пользования конструкцией.

На современном этапе в качестве систем управления специалистами разработано два вида электрических приводов: линейный и рычажный. Наибольшим спросом пользуется линейный. Принцип его работы состоит в укорачивании и удлинении штока. Подобный привод для распашных ворот используют 95% потребителей.

Преимущества линейных электроприводов.

• Простота конструкции.
• Надежная система работы.
• Приемлемая цена.

Установка линейного привода предусматривает покупку комплекта необходимых элементов автоматической системы. Полное описание комплекта предоставляется непосредственно при покупке. Цена определяется соответственно модели.

Что касается рычажных приводов, то их надежность и мощность значительно уступает линейным аналогам. Главным недостатком системы рычажного управления считается слабая самоблокировка. При воздействии сильного ветра, существует вероятность непроизвольного открытия ворот.

Установка металлических распашных ворот

Итак, как было заявлено выше, распашные металлические ворота на дачу можно установить самостоятельно. Для этого нужно иметь необходимые навыки, приобрести подходящий материал и правильно спланировать работу.

Начальным этапом всегда считается проектирование. Предварительное нанесение на бумагу отметок расположения распашных ворот. Там же обозначаются основные параметры конструкции и привязка к дому.

Попутно в процессе составления чертежа окончательно определяют вид изделия. Если оно представляет вход на территорию, то, скорее всего, будет проводиться установка ворот с калиткой, если в гаражную зону, то без.

Ни в коем случае не стоит пренебрегать начальным этапом. Не надо огорчаться, если по каким-то объективным причинам сделать чертёж распашных ворот самостоятельно не получается. Есть множество выходов из таких ситуаций.

Во-первых можно заказать чертёж в специализированной организации, занимающейся проектированием и установкой таких конструкций. Во-вторых, не стоит забывать про интернет. Там на сегодняшний день можно почерпнуть массу информации по любым вопросам. Наверняка, найдя нужную страницу можно будет ознакомиться с многими чертежами и выбрать самый приемлемый. Так что в любом случае ситуация вполне разрешима.

На втором этапе проводится закупка материалов и инструментов. Расчёт необходимого количества происходит в процессе составления чертежа.

Чтобы установить металлические ворота, понадобятся:

• две опорные трубы квадратного сечения 100х100 мм.;
• трубы прямоугольного сечения 40х20 мм. и 60х40 мм.; металлический уголок с шириной полки 20мм.
• оцинкованный профнастил с полимерным покрытием, что защищает конструкцию от различных механических повреждений.

В качестве крепёжных элементов закупаются саморезы либо заклёпки из стали чтобы крепко соединить профнастил с каркасом.

Дополнительными материалами считаются грунтовочный состав для обработки металла, антикоррозийный окрасочный состав, цементно-песчаный раствор для закрепления в грунте металлических стоек.

Из числа рабочих инструментов нужно иметь: болгарку с набором шлифовальных и нарезных дисков, ножницы для резки металла, малярную кисть и валик для прокрашивания металлических изделий, аппарат для сварки и необходимое количество электродов, дрель и комплект насадок, шуруповёрт, а также набор измерительных инструментов, включающий рулетку, строительный уровень и угломер.

Последний пункт-монтаж автоматики

Отдельным пунктом можно считать покупку комплекта автоматики. Выбирать его нужно внимательно, поскольку монтаж ворот будет считаться завершённым, когда будет смонтирована система управления электропривода.

Руководство по монтажу должно входить в основной комплект. В крайнем случае, можно сделать заявку в соответствующую фирму.

Можно конечно обратиться за помощью к тому же интернету, но здесь есть риск получить неполную информацию. Так что к данной проблеме лучше подойти профессионально и приобрести инструкцию гарантированного качества, по которой впоследствии будет смонтирована система, работающая без сбоя.

В целом если подойти работе с должным внимание и проявить терпение, в итоге дом и вся частная территория будут под надёжной защитой. Тем более приятно будет осознавать, что распашные ворота были смонтированы без привлечения посторонней помощи в лице профессиональных бригад.

Фото распашных ворот

Пост опубликован: 31.10

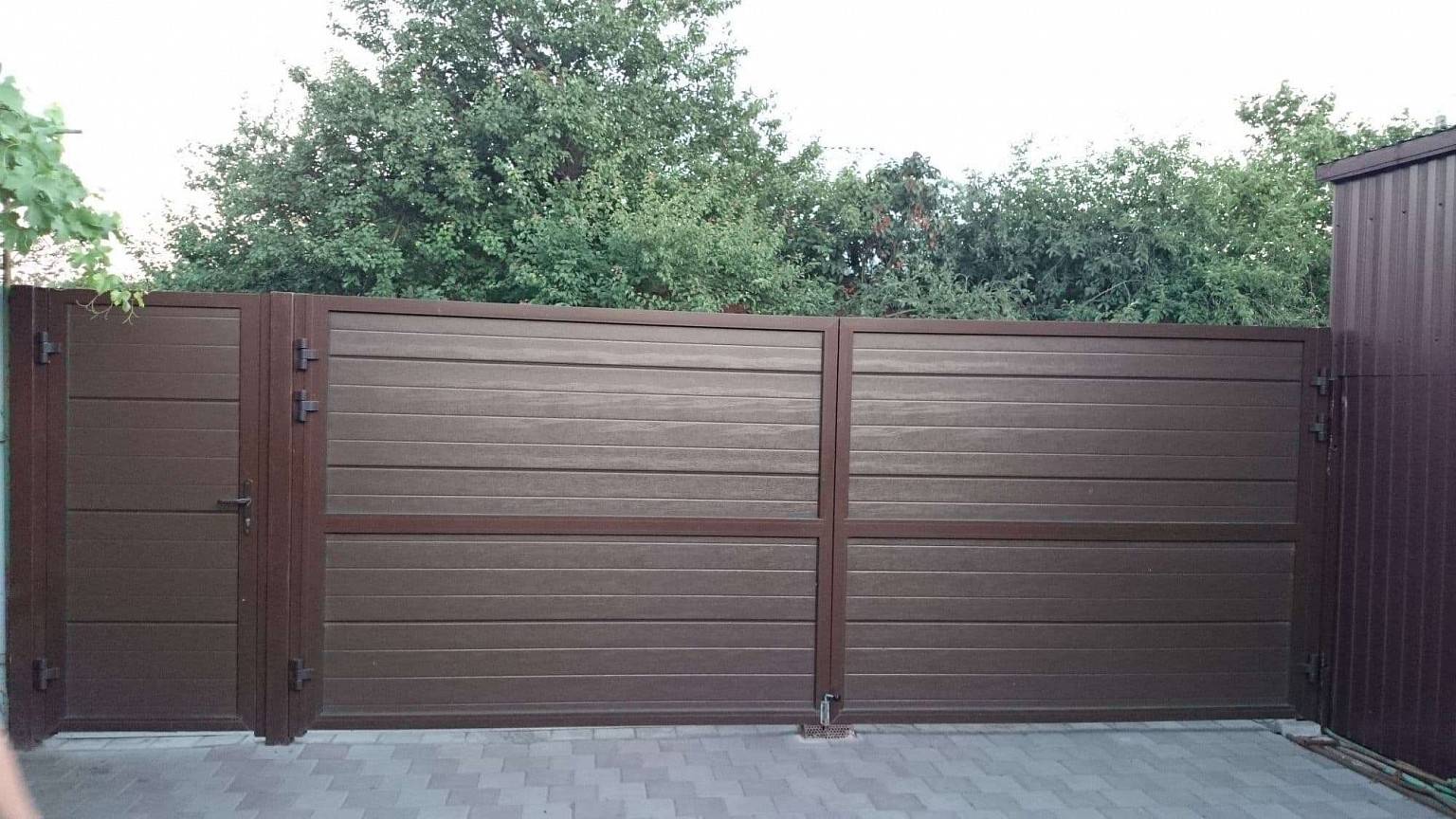

Распашные ворота из профнастила: конструкция и монтаж

Если вы решили сделать распашные ворота своими руками, вам нужно знать некоторые особенности и нюансы их монтажа, и в первую очередь – определиться, из какого материала будет выполнена конструкция. Без сомнения, большой популярностью и спросом сегодня пользуются распашные ворота из профнастила. Они просты в плане установки, поэтому сборка таких конструкций не составит особого труда.

Прежде, чем приняться за конструкцию, определитесь, какими будут ваши ворота из профнастила. Их можно исполнить в двух вариантах – автоматическом и ручном. Но, прежде, чем мы расскажем об устройстве и монтаже распашных ворот, давайте поговорим об их преимуществах. Таковых множество.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее. ..

Вариант распашных ворот весьма удобен и практичен

Во-первых, монтаж распашных ворот из профнастила очень прост, об этом говорилось немного выше. Самое главное – составить правильный и точный чертеж распашных ворот из профлиста, в котором будут указаны и просчитаны все размеры будущего сооружения. Если вы заранее подготовите все необходимое для возведения ворот из профнастила, на основную работу может уйти всего день.

Во-вторых, такие конструкции из профнастила легкие, это во многом облегчает работу, ведь вам не нужно пользоваться тяжелой стройтехникой.

И последнее немаловажное достоинство распашных конструкций заключается в том, что они современны и имеют привлекательный внешний вид. По желанию (и, конечно, исходя их финансовых возможностей) вы всегда можете придать таким воротам «изюминку», например, с помощью декорирования кованными элементами.

Не стоит забывать и о таких качествах распашных ворот из профнастила, как практичность, они обладают высокими эксплуатационными качествами. Функциональны и прослужат вам не один десяток лет.

Конструкция ворот

Конструкция распашных ворот из профнастила может быть самой разнообразной. Это модульные конструкции, которые собираются из профильных труб, металлических профилей и профилированного листа.

Вы можете проявить фантазию и выполнить распашные ворота в любом стиле и виде. А если украсите их ковкой, распашные ворота станут неотъемлемой частью декора вашего участка. Но не стоит выбирать слишком сложные конструкции, если вы не профессионал в этом деле – есть возможность сделать что-то не так и испортить внешний вид конструкции профлиста.

Основа распашных конструкций – две створки. Они подвешиваются на петли, предварительно прикрепленные к столбам. Если желаете автоматизировать свои ворота из профнастила, следует установить на них рычажные приводы, управлять которыми можно дистанционно или с помощью переносного пульта.

Расстояние между створками и опорами можно закрыть с помощью специальных профилей-нащельников, они придадут вашим распашным воротам из профнастила еще большую элегантность. Нередко хозяева страивают в полотно калитку.

Воротные створки выполняются стеновым профилем с маркировкой С8 или 10. Такой профнастил достаточно прочен при своей легкости.

Монтаж ворот

Устанавливаем опоры

Схема установки распашных ворот

В первую очередь определитесь, какие размеры будут у будущих ворот из профнастила. Минимальными являются такие параметры:

• По ширине – 2 метра
• В высоту – 2.1 метр
• Размеры калитки – 0.8 на 1.8 метров.

Сделайте разметку по периметру ворот из профнастила и определите места опор. В этих местах выкопайте ямки, глубиной в полтора метра. Их дно засыпается щебнем и песком. Потом устанавливаются столбы, обязательно производится их выравнивание уровнем и только после этого – бетонирование. Полное высыхание раствора происходит в течение пары недель. За это время вы можете закончить все остальные подготовительные работы

В качестве декорирования опоры можно облицевать кирпичом. Трубу, из которой нарезают опоры, перед использованием очищают, убирают ржавчину и грунтуют.

Варим раму

Этот этап работы очень ответственный, поэтому следует соблюдать все меры предосторожности. Рама варится из труб, сечение которых 50*50 или 6-*60 мм. Очень важно заваривать все трубные полости, иначе в них может попасть вода. Сборка каркаса происходит на земле, предварительно составляются чертежи.

Когда цельная рама будет сварена (в готовом виде она имеет вид прямоугольника с двумя центральными трубами), болгаркой следует разрезать створки на две части, а отверстия, которые при этом образуются, сварить.

Теперь изготавливаем внутренний каркас из профильной трубы (сечение 40*20). Приваривание труб происходит шахматном порядке, что обеспечивает жесткость створки. После сварочных работ не забудьте зачистить швы, убрать наваренный шлак и покрыть сварочные места составом против коррозии.

Обшиваем конструкцию

Делается это очень аккуратно, крепить профнастил лучше с помощью саморезов. При этом крепеж делается на волновом углублении с небольшими шагами. Это гарантирует створке прочность, она будет устойчивой.

Схема автоматических распашных ворот

На завершающем этапе привариваем к раме петли, монтируем замок. Автоматику, если она предусмотрена в вашей конструкции из профнастила, вы легко установите согласно инструкции. А вот закладные для автоматики следует подготовить еще до того, как вы начнете монтировать створки.

Монтаж калитки

Обычно в распашных воротах предусмотрен и монтаж калитки. Она позволяет быстро и без лишних усилий попадать на участок. Вы можете соорудить калитку непосредственно в створках или рядом с ними. Первый вариант немного сложнее, потому как конструкцию рамы нужно усложнить, она должны включать в себя, кроме ребер жесткости, еще и внутреннюю раму, на которую будет крепиться калитка. Отметьте высоту верхней точки калитки и приварите там профильную трубу, от которой вниз будут отходить две поперечные. Оптимальные размеры калитки составляют метр в ширину и два – в высоту.

http://www.youtube.com/watch?v=I9fRj35gRwY

Собирать калитку нужно отдельно, ее навешивают на петли, которые предварительно привариваются к каркасу. Ручку и замок устанавливают в самом конце работы.

Распашные ворота из профилированного листа прочны и надежны, кроме того, они весьма привлекательны. По завершении работ вы и окружающие непременно будете гордиться своими распашными воротами. Еще бы, ведь вы сделали их самостоятельно. А, значит, они намного ценнее покупных!

Схемы промышленных ворот — ООО Пром-ворота

Представляем Вашему вниманию чертежи и схемы промышленных ворот не типовых решений, а так же, их некоторых конструктивных элементов.

Схема распашных металлических, утепленных ворот со сборно-разборным полотном из трех частей и с вырезом под монорельс ВР 74х47

Распашные ворота — наиболее часто применяются для перекрытия проемов промзданий и специализированных строений, таких как, производственные предприятия, логистические, складские, гаражные комплексы и т. д. Отличаются простотой конструкции, долговечностью в эксплуатации и невысокой ценой.

Кроме стандартных моделей, компания ООО Пром-ворота, разрабатывает изделия по индивидуальным проектам, учитывая все требования заказчиков.

Металлические утепленные складчатые ворота ВРСК 45х50 с приводом САМЕ

Складчатые металлические ворота — второй наиболее распространенный вариант используемый промышленными предприятиями. Отличаются большей гибкостью и позволяют экономить место перед проемом. Могут быть выполнены в разных модификациях.

Схема распашных металлических утепленных ворот ВР 60х50

Для повышения прочности и надежности распашных ворот используют такие конструктивные элементы, как дополнительный каркас жесткости и внутренний каркас жесткости. Это исключает провисание и «парусности» полотна.

Распашные металлические утепленные ворота ВР 47х47

Схемы складчатых металлических утепленных ворот ВРС 40х70

Схема крепления промышленных ворот

Крепления в промышленных воротах — один из важнейших конструктивных элементов. От них зависит то, насколько будет надежна конструкция и как долго ее можно будет использовать. Ниже приведен чертеж узлов крепления промышленных ворот КМ и КМД для зданий из бетона и из сэндвич-панелей.

Испытание ворот на воздействие механических факторов

Все промышленные ворота которые мы производим проходят инженерный анализ, позволяющий оценить, как поведет себя конструкция в условиях механических нагрузок, не прибегая к натурным испытаниям. Использование инновационных программ для проектирования, позволяет не только провести необходимый расчет, но и сделать визуализацию будущего объекта.

ООО Пром — ворота изготавливает промышленные металлические ворота для всех видов промзданий.

Стоимость изготовления и монтажа промышленных ворот нашего производства, Вы можете узнать отправив нам заявку с сайта или позвонив нам по телефонам:

Смотрите другие предложения от производства промышленных ворот:

Распашные ворота, производство и монтаж металлических распашных ворот в Санкт-Петербурге

Распашные ворота в Санкт-Петербурге и Ленинградской области под ключ

Учтем ваши пожелания:

Причины популярности

Ворота распашного типа пользуются большой популярностью, так как они обладают целым рядом преимуществ, по сравнению с конструкциями других видов:

• Прочность. Отличаются простотой и надежностью. При правильном выборе материалов и грамотной установке, они могут исправно служить собственнику на протяжении многих десятилетий.
• Широкие дизайнерские возможности. Распашную конструкцию можно создать практически из любых материалов, чаще всего для этого используется натуральная древесина, а также профнастил. Эти материалы отлично сочетаются с другими элементами ограждений.
• Доступная стоимость. Характеризуются очень небольшой ценой, потому их установку может позволить себе абсолютно любой собственник.
• Вариативность. Могут открываться вручную или в автоматическом режиме. Второй вариант ворот более удобен в эксплуатации, однако требует больших вложений и трудозатрат на установку.
• Простота монтажа. Благодаря простоте с установкой забора самостоятельно может справиться любой человек, если заранее заручится поддержкой друзей или родственников.
• Легкое обслуживание. В процессе эксплуатации практически не требуют никакого внимания от пользователей. Достаточно периодически проводить профилактику, следить за тем, чтобы створки не перекашивались и не деформировались.
• Простое управление. Даже конструкцией с ручным управлением очень легко пользоваться.

Все основные достоинства распашных изделий можно оценить, если провести их установку грамотно. Нарушение предусмотренной технологии может крайне отрицательно сказаться на функциональности всего забора, а также на его долговечности. Говоря о преимуществах, рекомендуется затронуть и тему недостатков ворот. К их отрицательным чертам можно отнести:

• высокую парусность и большую нагрузку в процессе эксплуатации от ветра;
• необходимость наличия свободного места рядом с забором, чтобы можно было спокойно открывать створки без повреждений и механических воздействий.

Особенности установки под ключ в СПб

Установить распашные воротные системы можно самостоятельно, не обращаясь за помощью к специалистам. Однако не следует недооценивать сложность таких работ. Они имеют множество нюансов, требующих определенных знаний и умений.

Перед началом монтажа необходимо провести предварительные расчеты, определить требуемые габариты конструкции, выбрать материал створок, опорные столбы, способные выдержать нагрузку от самого каркаса и материалов, а также сопутствующие нагрузки – механические воздействия и ветровые влияния.

Проще всего использовать в качестве столбов винтовые сваи. Они легко устанавливаются в землю вручную, не требуют никакого специального оборудования и бетонирования. После этого к опорам привариваются петли – от 2 до 8 штук на каждую створку. После этого изготавливается каркас и обшивается выбранными материалами, а затем створки навешиваются на столбы.

Конструктивные особенности

Распашные ворота обладают наиболее простой конструкцией: петли, створки и опоры. Дополнительные комплектующие — это засовы, запоры, упоры, калитка и другие. Важным их конструктивным элементом выступают петли, обеспечивающие возможность открывать створки наружу или вовнутрь, а также надежно удерживающие двери при любых нагрузках.

Выделяют несколько видов петель, используемых при устройстве ворот:

1. Цилиндрические. В качестве опоры выступает подшипник. Такие элементы могут выдерживать металлические и другие створки весом до 400 кг.
2. Цилиндрические с усилением. Усиление обеспечивает петлям возможность выдерживать большую нагрузку, они позволяют навешивать створки весом до 600 кг.
3. Сквозные. Слабые и простые петли, которые подходят для устройства только нетяжелых ворот. Могут выдержать массу не более 100-200 кг.
4. Накладные. Трехсекционные петли, которые могут выдерживать самые большие нагрузки. Допустимый вес створки определяется индивидуально, в зависимости от несущей способности петли.

Дополнительными обязательными комплектующими распашных воротных систем выступают: засовы, запоры, упоры и калитка, которая дает возможность проходить людям через ворота без их открытия.

Устройство распашных ворот

Металлические листы

Обычно используется листовой металл толщиной до 3 мм. Раму обшивают с двух сторон, благодаря чему обеспечивается устойчивость к механическому воздействию. Однако следует понимать, что нагрузка на фундамент увеличивается вдвое.

Профлист

Самый популярный материал для обшивки, поскольку является одним из самых бюджетных вариантов и большим ассортиментом на рынке цветовой палитры.

Сэндвич-панели

Более дорогой вариант панелей, который применяется в основном для оформления частных участков. При этом сендвич устойчив к ветровым нагрузкам и способен прослужить на протяжении нескольких десятков лет.

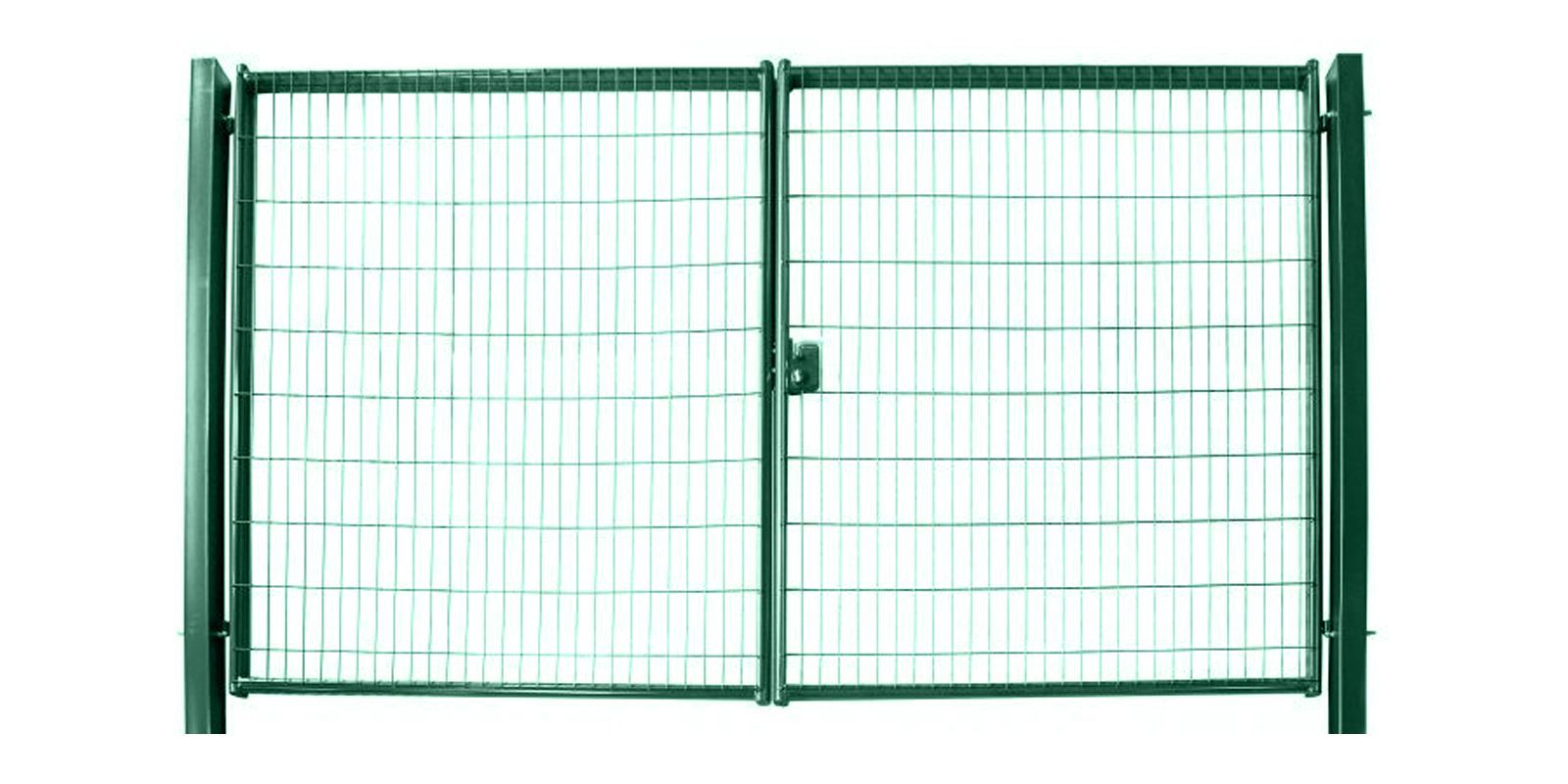

Решетчатые ворота

Применяется на крупных коммерческих и промышленных проектах. Решетка долговечная и недорогая в производстве.

Натуральная древесина

Придает участку эстетичный внешний вид. Однако дерево требует тщательного обслуживания, а срок эксплуатации значительно меньше, чем у металлических ворот.

Цилиндрические — выдерживают металлические створки до 400 килограмм. Опорой служит подшипник.

Цилиндрические с усилением — выдерживают нагрузку до 600 килограмм

Сквозные — самые простые петли, которые пригодны для легких ворот. Выдерживают нагрузку до 100-120 кг.

Накладные, или трехсекционные — самые прочные петли. Допустимая нагрузка определяется индивидуально, в зависимости от несущей способности каждой петли.

Довольно часто на распашные ворота устанавливают автоматику. Управление происходит при помощи пульта дистанционного управления или приложения на смартфоне.

Ворота оснащены электродвигателем, который приводит в действие рычаг через редуктор. Электродвигатели бывают подзмеными рычажковыми и линейными.

Чтобы обеспечить беспрепятственный проезд на территорию частного участка, огороженного забором, требуется установка ворот, которые должны быть одновременно надежными, безопасными, функциональными и удобными в эксплуатации.
Самыми распространенными сегодня являются распашные ворота, которые одновременно отличаются простотой, доступностью и удобством использования. Их активно применяют в качестве элементов ограждений для дачных и загородных участков, а также территорий, находящихся в черте населенных пунктов.

Как выполняется монтаж

Чтобы по завершению монтажных работ получить в пользование функциональные и надежные ворота, следует внимательно и правильно выполнять их установку. Такие конструкции включают в себя несколько основных элементов, устанавливаемых поэтапно:

• Опоры. В качестве опорных элементов, воспринимающих на себя всю нагрузку от монтируемых изделий, обычно используются винтовые сваи. Они способны выдерживать даже самый большой вес, не восприимчивы к влиянию коррозии, а потому могут сохранять все свои изначальные характеристики на протяжении многих лет. Опоры следует выбирать внимательно, чтобы они соответствовали своими характеристиками типу устанавливаемого забора, особенностям почвы, глубине залегания подземных вод, уровню промерзания почвы и т. д. В идеале перед монтажом лучше выполнить инженерные изыскания на участке.
• Каркас. Вторая по важности часть, она воспринимает нагрузку от облицовочного материала. Каркас должен быть изготовлен из прочного и качественного дерева, обработанного от негативных влияний извне, либо металла.
• Петли. Закрепляются на опорах и каркасе. Представляют собой фурнитуру, необходимую для распахивания и закрытия створок.
• Облицовка. Последний элемент, которым обшивается каркас. Отделка не только украшает, но также определяет прочность и долговечность изделия в целом.
• Автоматика. При необходимости ворота могут быть снабжены средствами автоматики для открытия и закрытия без участия человека.

Вся процедура монтажа включает в себя создание основания посредством опор, сборку каркаса, обшивку каркаса, приваривание петель, навешивание каркаса на опоры, корректировку положения створок. Если все этапы выполнены правильно и работоспособность ворот подтверждена, можно переходить к установке автоматического привода.

Остались вопросы?

С радостью ответим на все Ваши вопросы по телефону +7 (812) 566-25-71 или через форму обратной связи

Распашные ворота своими руками чертежи схемы эскизы конструкция. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

чертежи и схемы для изготовления конструкции

Изготовленные своими руками ворота ничем не хуже покупных изделий

Вид красивых декоративных ворот на фоне соответствующего забора всегда впечатляет прохожих, а если они еще и сделаны руками хозяина, то впечатляют вдвойне. Сказать, что создать самостоятельно въездную группу участка легко, значит обмануть читателя. Но и то, что это нереально, тоже утверждать нельзя. Сделать правильно ворота своими руками сложно, но выполнимо.

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

• они несложные в изготовлении;
• в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
• качественно изготовленное изделие прослужит долго своему хозяину;
• огромный выбор материала для обшивки;
• возможность установки автоматики;
• масса вариантов декорирования;
• простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Элементы ворот

Схема типичного расположения элементов ворот

Это самая древняя конструкция, которая подвергалась видоизменениям столетиями, но принципиально ничего не изменилось, все составляющие элементы остались прежними:

1. Опорные столбы – важная часть ворот, которая удерживает на себе весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись с предельной серьезностью. Материалом чаще выступает металл. И даже если опоры из кирпича, то сердцевина их в любом случае будет металлическая, так как крепить петли для створок нужно к металлу.
2. Створки ворот состоят из рамы, материалом которой может быть как металл, так и дерево. Хотя более популярен все тот же металл, так как он прочнее, надежней и долговечнее.
3. Об отделке, то есть обшивке створок мы уже упоминали, но это тоже неотъемлемый атрибут конструкции, и о весе материала не стоит забывать. Чем тяжелее обшивка, тем надежнее нужно делать раму, учитывая ветровую нагрузку региона.
4. Петли для конструкции тоже играют немаловажную роль, так что при их подборе желательно не задумываться об экономии, лучше это сделать на чем-нибудь другом.
5. Замки, задвижки, фиксаторы и прочие аксессуары хозяин подбирает на свое усмотрение, но также с учетом общего веса конструкции.

С общим видом изделия мы разобрались, поэтому можно приступать к размышлениям о том, как сделать ворота по чертежу и рассчитать материал.

Зачастую место монтажа изделия напрямую влияет на материал и внешний вид изделия. Если, например, нужно поставить выездные ворота на практически незаметном заднем дворе или на садовом участке, или просто оградить временным забором и въездными воротами строительный участок, то и требования к конструкции будут упрощены.

Для парадных декоративных въездных проемов и требования более жесткие, соответственно и затраты на все мероприятие могут удвоиться.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

• для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
• выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
• выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Монтаж опорных столбов

Эскиз монтажа металлических опор для въездной распашной группы

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

Расчет и сварка рам

Процесс зачистки сварных швов въездного изделия

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой. Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос.

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы понадобится следующий материал:

• периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
• внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Размеры изделий

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Когда все сварочные работы закончены, следует сделать контрольную зачистку швов и покраску. Только после высыхания краски можно производить монтаж створок на петли.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Финишная отделка

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала. Крепить его нужно на внутреннюю трубу специальными приспособлениями.

moyaograda.ru

особенности изготовления калиток, фото и установка своими руками

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т. д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

• профлисты для створок и трубы для опор;
• уголки или трубы для создания рёбер жёсткости;
• профилированная труба или металлический квадрат для каркаса;
• грунтовка и лакокрасочные материалы;
• затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

• капроновый строительный шнур;
• сварочный аппарат;
• молот;
• электродрель и шуруповёрт;
• электроболгарка;
• ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
3. На дне ямы обустраивается подушка из щебёнки и песка.
4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

1. В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
2. Рама складывается на ровной поверхности и прихватывается сваркой.
3. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
4. После внесения корректировок каркас обваривается окончательно.
5. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
6. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
7. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
8. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
9. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
10. К каркасу привариваются две поперечины.
11. Согласно составленному чертежу на свои места привариваются навесы и засовы.
12. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

vhod.guru

Схема распашных ворот своими руками: проектирование, изготовление, монтаж

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Ворота – это фасадное конструктивное украшение въезда в гараж, склад, ограждения частных владений и других охраняемых территорий. Их можно делать из металла, профнастила, или деревянного массива. Схема распашных ворот своими руками включает в себя эскизы готового изделия, размеры, расположение на подготовленной территории, также не помешает список необходимого дополнительного инструмента.

Пример схемы

Перечень необходимого инструмента

• Угловая шлифовальная машина (сокр. УШМ, по-народному — «болгарка») в комплекте с нарезным и зачистным кругами, а также металлической жёсткой щёткой. Для производства ворот используйте болгарку с диаметром диска 230 мм. Как инструмент наиболее удобного значения, она будет способна всё отрезать за один проход, плюс дополнительная выгода: диск будет дольше изнашиваться.
• Сварочный аппарат лучше взять инверторного типа, модель, к примеру, 160-200А обладает жёсткими характеристиками, способствующими достаточной устойчивости дуги и, как следствие – высокому качеству сварочных работ. Не забудьте про электроды Ф 2,5-3мм.
• Простые измерительные инструменты как линейка, угольник 90º и 45º, конструкция которого позволяет вымерять углы.
• Рулетка минимум на 5 метров. Можно, в принципе, взять и 3х-метровую, но только если Ваши ворота будут небольшие, в противном случае — её может не хватить для замера диагоналей каркаса.
• Самодельная или магазинная «чертилка» необходима для разметки на металле. Если использовать мел или обычный маркер, то будет сложно добиться высокой точности, а в нашем деле нужна миллиметровая точность! Чертилку можно сделать самостоятельно: для этого остро заточите любой имеющейся стержень из твёрдого материала — высокоуглеродистой стали, подойдет даже сломанное сверло.
• Заклепочник любой модели для закрепления листов обшивки, хотя и можно применить дедовский способ – саморезы.

Простейший заклепочник

Пошаговая инструкция производства

Проектирование и разработка эскиза

Сначала стоит выполнить проектирование ворот, идеально подходящих именно для Вас. Если не хочется мудрствовать, скопируйте понравившийся эскиз или чертеж, и в крайнем случае подгоните под себя и внесите небольшие изменения.

Прежде всего имеет значение, какие и из какого материала сделаны опорные столбы. Если кирпичные, то заранее выведите закладные пластины для монтажа стоек для навешивания створок. Обычно ворота надо подгонять под уже существующий размер, точно вымеряв и продумав схему монтажа. Если столбы не выставлены, то практичнее и проще всего сделать их из профилированной трубы Ф 100-120, а габариты можно лавировать, как Вам выгодно.

Вариант расстановки и бетонирования опор

Внимание! В нижней части в просвете вместо узоров можно поставить сетку сварную из 5 мм проволоки. Она защитит от проникновения мелких животных, не будет застревать сор и снег – практично и никаких излишеств.

Расчет количества и приобретение материала

Когда распашная портальная конструкция спроектированы, зная размеры, можно рассчитать количество необходимых для сборки материалов. Раму сделайте из профильной трубы 25Х40. Для определения её количества подсчитаем длину трубы: L=3a+6b+6c, где а – ширина калитки, b – ширина створки, c – высота створки.

Каркас с калиткой

Чтобы закреплять обшивку — профнастил, а также притворы ворот и калитки, необходима полоса сечением 4Х20 (25), длину её узнаем по формуле: L=2a+4b+2c+6d (d – высота створки без кованого полотна или сварной сетки снизу).

Что касается самого полотна, к примеру, наиболее долговечного, доступного и прочного профнастила, в продаже размеры бывают 1,15Х6,0 м; 1,15Х2,0 м; 1,15Х3,0 м. Если ворота минимум 2,8 м, следовательно, к ширине листа 1,15 м добавляем несколько сантиметров и не забываем, что волны должны совпасть.

Имеет смысл изменить размер конструкции, рассчитывая, помните, что лучше сделать на 2 м длиннее, чем на 2 см короче. Приобретать материалы лучше с запасом, пусть останется — у настоящего хозяина никакой стройматериал не пропадёт. Кусок профнастила может пригодиться, чтобы подлатать забор или сделать калиточку, крышу собачьей будки, в крайнем случае.

Разнообразие профлиста

В заключение — приобретите требуемое количество кованых узоров/сварной сетки, петли 4-6 штук, замок и задвижку для калитки. Покупая фурнитуру, предусматривайте различные факторы, главный из которых — частота открывания и вес распашного полотна ворот.

Изготовление створок

Начните с разметки: всю её производите исключительно чертилкой, соблюдайте точность до миллиметра, так как даже незначительные погрешности в любую из сторон приведут к перекосам квадрата (прямоугольника) и общей схемы ворот. Трубу отрезайте под углом 45º, размечая угольником, как показано ниже на фото.

Нарезка заготовок под углом 45º

Сделав все заготовки размера, соответствующего чертежу, переходите к непосредственно сборке каркаса — сварочным работам. Соберите рамку на прихватках. Проверьте диагонали, которые по правилу должны быть равны. Замеры проводите внутри рамы. Выровняйте все углы и стороны окончательно, затем обварите все с двух сторон, а также сверху и снизу. Таким образом, собираются две створки и калитка.

Зачищенный сварочный шов

Внимание! Свариваемый металл может деформироваться, поэтому каждые сантиметров 30 делайте прихватки в пределах 10 мм. Их достаточно для надежной фиксации и выдерживания 1 квадр мм на 46 кг.

Украшение, установка замка и монтаж

Для замка сделайте отдельный своеобразный «отсек», закрытый с обеих сторон. Врежьте замок, лучше всего по приложенной инструкции установки конкретного замка.

Далее приварите узоры и притворные механизму. Переходим к навесам (петлям): выложите их на плоскости столбов с каркасом, с учетом, что между столбом и рамкой есть зазор в 2-3 мм. Следите, чтобы не было ни малейшего перекоса. Сперва их прихватите и, проверив правильность расположения и выровняв, обварите окончательно. Перекосы 1 мм затруднят работу навеса, а 2-3 мм — уже поломка!

Приваренная петля

Приварив запоры, засовы и что ещё хотите, то есть выполнив все сварочные работы, оснащаем болгарку зачистного типа кругом для обработки всех сварочных соединений. Далее меняем круг на щётку и проходим по всему изделию, подготавливая конструкцию под покраску. После обезжиривания, грунтования и покраски, можно приступать к закреплению листов профнастила. Обшивая каркас, помните, что листы на раме должны располагаться свободно на 2-5 мм меньше самой рамки. Закрепите профнастил волна в волну заклёпками 4 мм или саморезами по металлу. На данном этапе сборка створок ворот закончена, и можно приступать к установке.

Прикрученные листы

Если готовые столбы стоят, то створки нужно просто навесить, иначе их надо бетонировать по следующей схеме: выкопав ямы, выставьте по вертикали свай с навешенными воротами, всё надёжно укрепите подпорками, заприте на все замки и запоры, и залейте до нулевого уровня качественным бетонным раствором. После застывания бетона ворота будут полностью готовы к использованию!

Эскиз комбинированных ворот

Кстати, обшивку можно закреплять и после бетонирования. Некоторые считают, что так лучше, ведь каркас почти не имеет парусности, что при застывании бетона более предпочтительно, так как ветер не расшатает столбы.

Изготовление ворот, установка

rusograda.ru

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

• распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
• сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

astprof.ru

Распашные ворота своими руками

Многие владельцы дач и частных домов оценили преимущества разнообразных ограждений. Причем большинство выбрало именно распашные ворота своими руками, то есть, те ограждения, которые можно сконструировать самостоятельно. А все потому что надежность и простота в эксплуатации были всегда в цене, а так как глухие ограждения непрактичны, то они постепенно ушли в прошлое.

Виды распашных ворот

Конструкция распашных ворот может быть разной. Прежде всего, они могут отличаться материалом изготовления: металлические или деревянные – каждый выбирает сам, что ему лучше. Так, распашные ворота для дачи могут быть и деревянными, если имеется этого материала в достаточном количестве. По конструкции распашные ограждения бывают однополые со створкой и двустворчатые.

[sam id=»1″ codes=»true»]

В последнее время часто стали наблюдаться комбинированные варианты – двуполые с калиткой. Но, все же, больший процент таких ограждений выполнен с глухими элементами, так как часто это мы можем наблюдать в госучреждениях и больницах. Сделать распашные ворота своими руками можно и с художественным оформлением – это тип эксклюзивных ворот, подходящих как для дачи, так и для дома. Калитка может быть выполнена рядом с ними или же быть внедренной в плоскость. Чтобы создать такие врата, нужно изначально сделать чертеж.

Любая конструкция ограждений может быть оснащена дополнительно и автоматикой, но монтаж тогда будет выполняться с учетом требований к электрике.

Особенности распашных ворот

Какие бы вы ни выбрали распашные ворота для дачи или для дома, способ открытия можете оставлять за собой – внутрь территории они будут распахиваться или же наружу. Можно сделать так, чтобы они были утепленные – это придаст солидности и повысит эксплуатационные свойства. Легкость движения обеспечивается за счет специальной конструкции, использующей шарниры и петли. Когда человек думает о том, как сделать распашные ворота, то он может использовать чертежи, на основе которых можно попробовать сделать ограждение своими руками.

В свою очередь, установка не является сложной, если делать все пошагово. Стоит помнить, что для создания основного профиля обычно используются жесткие полотна (сэндвич-панели, алюминиевые профиля и прочее).

Эти классические ворота выбираются многими не зря, так как имеют ряд отличительных особенностей:

•  функциональны;
•  удобны в использовании;
• ​ компактны;
• ​ нет направляющих роликов и балок;
• ​ не имеют ограничений по размеру;
• ​ есть широкий спектр выбора материалов;
• ​ есть возможность выбирать самые разнообразные элементы декорирования.

Заранее стоит выбрать комплектующие для распашных ворот, состоящие из основных элементов и дополнительных, а также в их состав могут входить и детали декорирования. В случае конструирования ворот своими руками может пригодиться условная схема или чертеж с размерами. Причем можно найти и готовые чертежи распашных ограждений в Интернете. Если человек нацелен поставить распашные ворота для дачи, то он должен определиться с финансами, выбрать материал и предполагаемый вариант конструкции. В зависимости от сложности установка распашных ворот может выполняться в течение нескольких дней или недель.

Создать декоративный вход своими руками, используя распашные ворота, совсем не проблематично. Они могут быть дополнительно утепленные, для чего предусматривается индивидуальная конструкция. Кроме того, популярность их среди населения высока, так как довольно монтаж прост, если есть примерная схема. Утеплитель в виде пенопласта или стекловаты накладывается на секции, сверху можно обшить профнастилом или вагонкой. Подобные утепленные ворота сделать своими руками не тяжело, а их надежность проверена опытом многих владельцев.

[sam id=»2″ codes=»true»]

Для дачи выбирают ворота такого типа из-за того, что они долго эксплуатируются, не нуждаются в фундаменте. То есть, на открытых участках использование распашной конструкции нередкий случай. Сегодня распашные ворота для дачи выбирают предусмотрительные хозяева, ценящие комфорт и простоту. А утепленные могут отлично подойти к гаражу или какой-нибудь подобной постройке, что позволит даже сэкономить расходы на коммунальные услуги.

Нюансы строения распашных ворот

Неизменным спросом пользуется конструкция с калиткой, которая для дачи в самый раз. Сделать ее можно и своими руками, а можно доверить монтаж специализированным компаниям. При самостоятельном построении рекомендовано иметь чертеж, согласно которому сделать распашные ворота намного проще.

Неэкономичными и дорогими являются кованые ограждения, которые можно декорировать каким угодно способом, но своими руками делать их трудно. А установка займет много сил и времени. Но их красота и привлекательность ставит этот вариант впереди остальных конструкций.

Единственным правилом при установке любых распашных ворот является правильно подготовленное углубление, благодаря которому конструкция будет безукоризненно функционировать. вПравильный монтаж подразумевает под собой и правильный выбор столбов, в качестве которых могут быть профильные трубы или бетонные столбы. Грунт обычно промерзает не больше одного метра, следовательно, рекомендуют выкапывать яму примерно такой длины. В яму выкладывается подушка изначально, а потом смесь из бетона соответственного соотношения. Так или иначе, но установка любых ворот подразумевает под собой грунтовые работы.

Делаются столбы и из кирпича, к которому прикрепляются элементы ограждения. В данном случае монтаж может затянуться, так как возведение столбов займет определенное время, а потом еще и установка требует своего времени. Для дачи такие конструкции непрактичны, а вот для загородного коттеджа – в самый раз. Кроме того, распашные ограждения – солидные, особенно если изготовлены из металла.

Прежде чем заняться самостоятельным сооружением ворот для дома или дачи, сделайте чертеж от руки, или же это может быть обычная схема. Размеры проставьте в произвольной форме. Нарисуйте примерные декорированные элементы, которые можно сделать с использованием сварки или же просто купить готовые на рынке. В любом случае схема должна быть понятна вам, но для ориентации желательно выставить размеры. Таким образом, вы можете начертить примерный вид ворот и показать его специалистам, которые постараются максимально воплотить его в жизнь.

Какие могут понадобиться инструменты? Зачастую следует подготовить не только основные инструменты типа молотка и зубила. Могут пригодиться:

• ​ дрель электрическая;
• ​ шуруповерт;
• ​ отвертка;
• ​ кирка, лопата, мастерок;
• ​ сварка;
• ​ гаечные ключи (набор желательно).

Если вы не уверены в своих силах, то лучше начинать с дачи, то есть, попробуйте там заменить ворота, сконструировав самостоятельно основу и остальные элементы распашных ворот. Но изначально приготовьте все нужные инструменты, материалы, чтобы потом можно было просто заняться работой изготовления ограждения. Конечно, с простых конструкций начинать легче – это понятно и новичкам в этом деле. При наличии умного партнера можно создать довольно-таки неплохие распашные ворота, даже не имея опыта в этой сфере. Одному же сделать ряд монтажных и установочных работ будет трудно.

[sam id=»3″ codes=»true»]

vorotagate.ru

Ворота из профнастила своими руками чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Ворота из профнастила своими руками пошагово. Фото

Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.

Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.

Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

postroiv.ru

Ворота своими руками – чертежи, схемы, эскизы, конструкция

Если вы хотите сделать ворота своими руками, чертежи, схемы, эскизы, конструкция которых представлены на этой странице, вам остается только начать. С чего начать? С планирования и далее по шагам.

Здесь представлена пошаговая инструкция, как сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция самих ворот подобраны самые простые, чтобы их смог реализовать самый рядовой владелец частного дома.

Все работы, что необходимо проделать, не потребуют от вас каких-либо специальных навыков. Также вам не потребуется какой-либо специальный инструмент, которого бы не оказалось в обычном частном доме.

Какой потребуется инструмент

Требования по инструменту зависят от того, какие вы решили сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция воротин (створок) представлены для двух вариантов:

1. Деревянные ворота.
2. Стальные ворота.

Как вы понимаете, дальнейшее декоративное оформление столбов и створок – это уже ваше желание, вы можете сделать все что угодно.

Требования по инструменту не зависят от того, какие ворота вы задумали сделать – распашные или сдвижные. Итак, вам понадобятся:

1. Сварочный аппарат, лучше инверторного типа.
2. Болгарка (УШМ).
3. Шуруповерт.
4. Циркулярная пила (если вы задумали делать деревянные ворота).
5. Ручной инструмент (молоток, ножовка, клепочник).
6. Измерительный инструмент (уровень, рулетка, уголок, большая линейка).

Не забудьте про защитные приспособления – очки и перчатки, а также наушники при использовании электроинструмента.

Из какого материала делать ворота

Если вы думаете, из какого материала делать ворота, просто оглянитесь на фасад собственного дома. То, из какого материала изготовлен фасад дома, подскажет вам, что стоит использовать для ворот и калитки.

Например, деревянный фасад отлично сочетается с деревянными воротами или с коваными. А кирпичному фасаду подойдут кованые ворота и ворота со створками из профилированного стального листа.

Различные варианты эскизов и фото ворот, которые мы здесь разместили помогут вам определиться в этом вопросе.

Конструкция, чертежи и схемы ворот

В этом разделе представлены чертежи и схемы ворот, которые можно сделать своими руками. По этой причине вы не найдете здесь сложны конструкций, которые невозможно было бы изготовить без специального инструмента или профессиональных навыков.

Эскизы ворот для изготовления своими руками

А вот несколько эскизов самых простых ворот, которые можно изготовить своими руками прямо на месте – во дворе собственного дома. Как видите, никаких излишеств и самая простая конструкция.

Ворота своими руками – фотогалерея

А вот напоследок несколько фото ворот, которые изготовлены по представленным выше чертежам и эскизам. Эти фотографии помогут вам визуализировать конечный результат и понять, какие бы ворота для своего дома вы хотели бы сделать своими руками.

dom-data.ru

Secure Красивый современный дизайн распашных ворот на заманчивых скидках Вдохновляющие коллекции

На Alibaba.com есть множество прекрасного. современный дизайн распашных ворот дизайна, который удовлетворит все ваши потребности. Помимо того, что он действует как барьер безопасности для вашего дома, бизнеса или учреждения. Современная конструкция распашных ворот выполняет и другие важные функции. Благодаря вниманию, которое они получают от гостей и прохожих, вы можете использовать свой. современный дизайн распашных ворот как символ индивидуальности или особого заявления.Поэтому выбор подходящего для вас критически важен.

The. современный дизайн распашных ворот элегантно обработан, чтобы дать лучшую эстетику. Они изготовлены из прочных материалов, которые обеспечивают удивительную долговечность, учитывая, что вы не делаете покупки. современный дизайн распашных ворот так часто. Они доступны во всевозможных дизайнах и стилях, так что для какой бы цели вы ни выбрали, вы всегда получите идеальную посадку. Эти. современный дизайн распашных ворот обеспечивает необходимую безопасность и конфиденциальность и в то же время обеспечивает легкий доступ по мере необходимости.

Все. Современная конструкция распашных ворот на Alibaba.com совместима с различными типами заборов и стен. Они специально разработаны в разных размерах, чтобы каждый покупатель мог найти идеальный вариант для своей недвижимости. Безопасность этих. Современный дизайн распашных ворот дополнен замками с высокой степенью защиты, которые сложно взломать. Процесс их установки не очень сложен. Тем не менее, вы можете связаться с другими. современный дизайн распашных ворот поставщиков и получите дополнительную информацию, которая упростит вам процесс.

Выберите лучший дизайн для вашей безопасности и стилистической привлекательности. Откройте для себя благоприятные. современный дизайн распашных ворот , предлагаемых на Alibaba.com, дает потрясающую прибыль от этих инвестиций. Выбирая подходящие продукты, вы будете довольны долгосрочным обслуживанием, так как получите наилучшее соотношение цены и качества.

Распашные ворота для коммерческих и жилых помещений

Главная »Подъездные ворота» Распашные ворота

Обновите свою недвижимость с дверной компанией

Создайте безопасное и надежное решение для вашей собственности с The Door Company.Свяжитесь с нами, чтобы узнать о наших вариантах распашных ворот уже сегодня. Мы гордимся тем, что предлагаем передовой дизайн, эффективные услуги по установке и необходимый ремонт для домовладельцев и владельцев бизнеса в Северной Калифорнии.

Типы распашных ворот

Замените устаревший подъезд или впервые установите ворота на один из этих качественных вариантов. Сравните три распространенных типа распашных ворот для вашей собственности:

Ворота распашные двойные

Эти ворота отличаются экономичной конструкцией и надежной защитой проезжей части.Два одинаковых ворот встречаются в середине вашего входа и разделяются на отдельных петлях. У вас должно быть достаточно места вокруг ворот, чтобы можно было сделать полукруглый поворот. Используйте ручное или электрическое управление, чтобы открывать и закрывать вход.

Распашные ворота декоративные

Распашные ворота из высококачественной стали или алюминия с богато украшенной архитектурой создают декоративный вход. Эти опции могут сделать любой дом похожим на поместье, независимо от того, работает ли он вручную или с помощью механизированного оператора.

Автоматические распашные ворота

Создайте автоматический вход, подходящий для вашего дома или офиса. Автоматические распашные ворота приводятся в действие линейным приводом и приводятся в действие цепным приводом, гидравлической рейкой или другой системой. Управляйте этими воротами с помощью устройства чтения карт, клавиатуры или автомобильного передатчика для удобного доступа.

Преимущества распашных ворот

Вы можете выбрать любой стиль ворот и персонализировать его под свои размеры, требования безопасности и чувство стиля.Вот некоторые ключевые преимущества замены или установки распашных ворот от The Door Company:

• Улучшенная привлекательность бордюра
• Сниженные страховые взносы
• Повышенная стоимость недвижимости
• Повышенная конфиденциальность и безопасность
• Индивидуальный стиль

Экстренный запрос? Кликните сюда.

Распашные ворота Хьюстон | Установка, проектирование и ремонт ворот

Защитите свою собственность с подъездом или подъездом Распашные ворота .В одинарных или двойных панелях он открывается, пропуская любой трафик, и защищает от злоумышленников. Получите желаемую степень безопасности и конфиденциальности с нашими высококачественными установками.

Распашные ворота в Хьюстоне — отличный выбор, если вокруг них достаточно свободного пространства. Его панели, также известные как створки, качаются на шарнирных стойках, расположенных по обе стороны от входа. Выберете ли вы один или два, зависит от многих вещей: вашего вкуса, бюджета и планировки недвижимости. Есть модели как для пешеходов, так и для проездов.

Выберите опытного подрядчика

Независимо от того, какой тип вы ищете, у нас есть 20-летний опыт установки, ремонта и замены. Звоните прямо сейчас, и давайте обсудим ваши цели и возможности. Перед установкой мы зададим вам много вопросов: Какую высоту и ширину вы хотите разместить внутри транспортных средств? Может ли он справиться с вашей лодкой, грузовиками или машиной скорой помощи? Особенно если у вас большая недвижимость, эти факторы очень важны для безопасности.

Many Choices
Подъездные ворота могут быть отдельно стоящими или располагаться за забором или каменными столбами. Если вы хотите, чтобы он висел прямо на колонне, вы можете выбрать привод ворот с шарнирно-сочлененной рамой вместо более распространенного типа линейного рычага.

Одиночная панель — Одна дверь — это самый простой в установке и наиболее доступный вариант для калитки безопасности или проезжей части. Обычно они бывают шириной до 16 футов. Мы можем установить тот, который соответствует вашим потребностям, или создать индивидуальные блоки.

Двойные панели — Наличие двух створок дает больше возможностей. Они могут достигать 32 футов в ширину, создавая грандиозный элегантный вход на подъездную дорожку.

Варианты земельных участков со склоном
У вас есть спланированная недвижимость? В случаях, когда восходящий уклон составляет около одного дюйма на фут расстояния, мы можем установить ворота, которые поворачиваются в сторону более низкой отметки. Или вы можете выбрать угловые ворота. Две панели часто являются лучшим выбором для этой цели, поскольку требуется меньший зазор. Мы можем создать его специально для вас, чтобы он выглядел и работал правильно.

Нержавеющий металл
Мы используем заводскую оцинкованную сталь для наших распашных ворот , потому что она устойчива к ржавчине и выдерживает суровые погодные условия. Мы грунтуем и красим наши вместо порошкового покрытия, потому что это делает внешний вид более привлекательным и его легче исправить в случае повреждения.

Позвоните нам, чтобы обсудить вашу металлическую конструкцию. Большинство разновидностей пикетов не обеспечивают особой конфиденциальности, но вы также можете выбрать сплошную или сетчатую вставку, если хотите.

Экспертная установка

Автоматические металлические распашные ворота — это непростая установка, потому что они должны выдерживать большой вес, и обе стороны должны работать в тандеме.Это особенно верно, когда вы имеете дело с современными системами электронного управления воротами. Так что никогда не будем экономить на деталях.

Металлические стойки, удерживающие калитку, выдерживают постоянный вес и давление. Поскольку вы не можете рассчитывать на устойчивость почвы, мы используем столбы диаметром 12 дюймов, устанавливаем их на глубину 5 футов под землей и заливаем бетоном. Кто-то может назвать это излишним, но за наш 20-летний опыт работы мы обнаружили, что это работает лучше, чем любой другой тип установки. Мы даже приобрели специальную машину, чтобы копать на нужную глубину.

Мы можем использовать регулируемые петли для распашных ворот для обеспечения вертикальности дверей. Петли можно перемещать при оседании или перемещении земли. Если у вас нет линии, позвоните нам для замены и ремонта распашных ворот.

Функции безопасности

Если вам нужны автоматические ворота, мы хотим сделать их максимально простыми и безопасными. Мы очень внимательно относимся к установке подземных контуров безопасности и датчиков, чтобы предотвратить несчастные случаи. Мы используем только лучшие бренды, которые предлагают плавное движение и высокую производительность.

Позвоните нам, если вам потребуется ремонт или новая установка на распашных воротах в Хьюстоне, Сайпрессе, Кэти и прилегающих районах в Техасе.

The Estate Swing 12 футов длиной, одинарные ворота Сделано в США

Amazon.com: Кованые ворота GT-KM17 Подъездные ворота с двойным распашным механизмом Кованые ворота ручной работы в современном дизайне Охранные ворота: инструменты и обустройство дома

• Убедитесь, что это подходит введя номер вашей модели.
• Наши кованые ворота сочетают в себе прочность, долговечность и конструктивные особенности произведений искусства ручной работы, а не подъездных ворот, обеспечивая дополнительный уровень безопасности для вашего дома.
• Антикоррозийное покрытие защитит ваши подъездные ворота своей красотой и великолепием на протяжении многих лет надежной эксплуатации.
• Каждый комплект наших подъездных ворот включает в себя все материалы, необходимые для установки: Замок ворот x 1; Металлическая ручка x 1; Петли ворот x 6; Болты ворот x 2; Ворота упорные молдинги x4 (по 2 метра)
• Общая длина и высота подъездных ворот в собранном виде — 13.2 фута X 6,6 фута. Наши ворота из кованого железа весят до 600 фунтов.
• Если вы ищете другой дизайн — свяжитесь с нами, и мы сделаем для вас самые лучшие ворота!

нестандартных конструкций ворот Ventura | Поставщики автоматических распашных и откатных ворот

Более 25 лет компания PSS Garage Doors & Gates является ведущим дизайнером ворот в округах Вентура, Лос-Анджелес и Санта-Барбара.Наша компания специализируется на разработке индивидуальных автоматических ворот для проездов и других подъездов. Из-за свойств, имеющих определенные размеры, уровни земли и ландшафты, стандартные ворота часто не работают должным образом. Если полагаться на ворота с неправильной посадкой, это может привести к более легким взломам и неприятным и потенциально дорогостоящим поломкам. Если вам нужны электрические ворота для дома, коммерческого или промышленного объекта, мы можем мастерски спроектировать идеальные ворота для вашей собственности.

Высококачественные ворота, которые мы проектируем, служат множеству важных целей.Многие из наших ворот в основном используются как средство защиты собственности и помощи в сохранении конфиденциальности. Эти системы электрических ворот создают эффективные барьеры и могут повысить ценность вашей собственности. Клиенты из Санта-Барбары вплоть до Малибу также приезжают к нам, чтобы спроектировать въездные ворота, направленные на повышение общей эстетической привлекательности своей собственности. Наши опытные мастера в полной мере могут спроектировать ворота, такие простые или богато украшенные, как вы пожелаете. Мы будем тесно сотрудничать с вами, чтобы вы получили то, что действительно ищете.

Поставщики автоматических распашных и откатных ворот в Ventura

Наши дизайнеры имеют значительный опыт разработки систем откатных и распашных ворот. Мы тщательно проработаем параметры вашего проекта и предложим идеальные решения, которые выглядят невероятно и функционируют именно так, как вам нужно.

Индивидуальные раздвижные и распашные ворота, которые мы проектируем, производятся с использованием различных материалов высшего уровня, включая дерево, винил, декоративное железо, алюминий и сетку рабицы.Наши виниловые и деревянные ворота имеют классическую идиллическую красоту и отлично подходят для самых разных интерьеров (часто в жилых помещениях). Кованые и алюминиевые ворота, часто используемые в коммерческих и промышленных целях, высоко ценятся за свою прочность и внешнюю привлекательность.

Кроме того, мы предлагаем различные популярные виды отделки, включая порошковое покрытие, полиуретановую краску, гальванику, ржавчину и патину. Когда мы закончим их проектирование и изготовление, ваши автоматические ворота будут выглядеть даже лучше, чем вы могли себе представить.

Позвольте нам спроектировать ваши высококачественные электрические ворота безопасности и приватности. Наша работа на высшем уровне, и вам обязательно понравится то, что мы придумываем. Мы также устанавливаем автоматические ворота и открыватели ворот.

Позвоните нам сегодня по телефону (805) 644-5482 или заполните контактную форму на этой странице, и мы свяжемся с вами в ближайшее время.

Ворота, въездные заборы и ворота, изготовленные по индивидуальному заказу
