Камнедробилка своими руками: необходимые материалы и инструменты, пошаговый инструктаж

Как часто вам приходится сталкиваться с утилизацией сухих веток, сухостоя и отходов сельского производства? Если каждый год, то вам просто не обойтись без мощной дробилки, которая сможет перемолоть все в щепу, которую затем можно использовать в качестве компоста на огороде.

Для изготовления дробилки нужен достаточно мощный двигатель. Чем выше будут его обороты, тем лучше и мельче будут отходы дробления. Я использовал асинхронный двигатель средних размеров. К сожалению, его мощности, я не знаю, но думаю, что он потребляет порядка 1,5 кВт. Если вам интересно изготовление дробилки, то, читайте дальше.

Материалы для изготовления дробилки

Материалы и инструменты, которые понадобятся, чтобы сделать дробилку:

• Двигатель асинхронного типа. Он должен быть достаточно большой мощности и иметь высокие обороты;
• Старое ножовочное полотно. Металл полотна понадобится для изготовления ножа;
• Кусок листового металла. Также необходимы будут металлические уголки;
• Болты, шайбы и гайки для сборки конструкции дробилки;
• Грунтовка и краска.

Инструменты, которые использовал я для изготовления дробилки:

• Сварочный инвертор для соединения металлических частей дробилки. Что это такое, читайте на сайте про сварку mmasvarka. ru;
• Болгарка с отрезным кругом для резки металла;
• Сверлильный станок;
• Точильный станок;
• Рулетка, штангенциркуль и маркер.

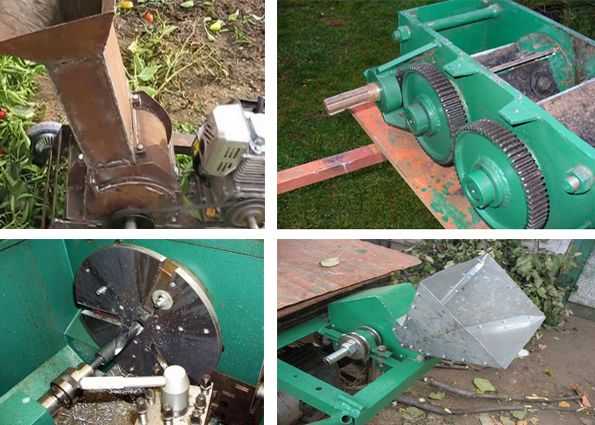

Процесс изготовления дробилки состоит из нескольких этапов. Сначала нужно сделать основу, затем режущий нож, основание дробилки и защитные элементы. Рассмотрим каждый из перечисленных этапов по порядку.

Как сделать дробилку

Начинать изготовление дробилки рекомендуется с основы. В качестве материалов её изготовления служит листовая сталь толщиной 3 мм. Основа собирается из двух металлических квадратов, один из которых имеет отверстие строго по центру (под вал двигателя).

Между собой металлические квадраты разнесены шпильками, таким образом, чтобы внутри конструкции мог свободно вращаться нож, закреплённый на вал электродвигателя. Боковины основы также закрыты полосками стали меньшей толщины.

Нож для дробилки, как было сказано, изготавливается из старого полотна от ножовки. Металл полотна ножовки отличается высокой прочностью, он не гнётся и отлично подходит для этих целей. Сначала из полотна вырезается узкая полоска, которая потом обрезается с двух сторон, как на картинках, и затачивается на точиле.

После установки ножа на дробилку и изготовления защитного кожуха, остаётся сделать подающий рукав. Для этого используем листовую сталь, из неё собираем корпус, который затем нужно будет приварить к основе.

Однако перед этим нужно вырезать отверстие в квадрате, точно таким же диаметром, как у подающего рукава.

Чтобы закрепить дробилку (двигатель), необходимо собрать раму из металлических уголков. Рама должна иметь удобную высоту, чтобы было комфортно использовать дробилку в работе.

На завершающем этапе необходимо навести марафет, загрунтовать каркас и кожух дробилки, а после высыхания грунта нанести основную краску.
