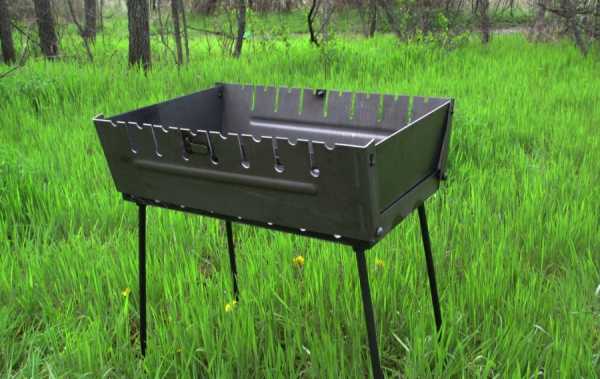

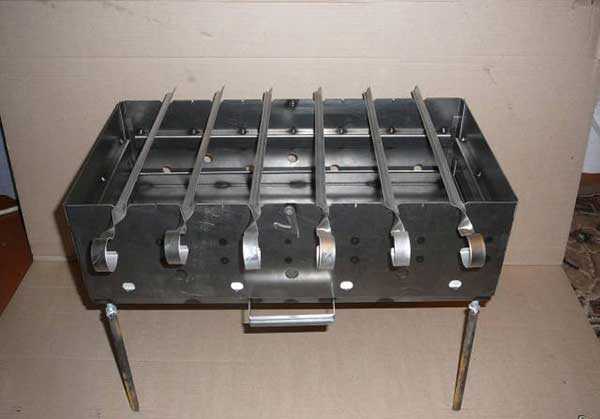

Разборный мангал своими руками

Современной промышленностью выпускаются разборные мангалы самых разных габаритов и конструкций. Однако надежные модели стоят очень дорого. Дешевые же варианты служат недолго. Поэтому в этой статье я составил небольшую инструкцию по самостоятельному изготовлению разборного мангала.  Далее вы поймете, что собрать такую конструкцию своими руками будет очень несложно.

Какие материалы потребуются

Для сборки мангала вам нужно будет приобрести следующие материалы:

Работа будет выполняться с использованием таких инструментов:

— Усиленные ножницы по металлу.
— Болгарка.
— Дрель.
— Рулетка.
— Линейка и угольник.

Какими должны быть размеры

Разумеется, чем больше мангал, тем быстрее будет происходить процесс приготовления на нем шашлыков. Однако перевозить габаритный вариант на автомобиле удобно будет вряд ли. Поэтому советую все же собирать не слишком большой корпус.

Важно: Стандартная длина шампура – 70см. Поэтому слишком широким разборный мангал делать в любом случае не стоит. Оптимальным считается размер 50*30*15см. Именно такой вариант можно без труда разместить в багажнике автомобиля.

Самое главное – это подобрать подходящую сталь. Слишком тонкие стенки и дно мангала очень быстро прогорят. Толстые же утяжеляют конструкцию, делая ее неудобной в перевозке и переноске. Поэтому оптимальным вариантом материала для дна разборного мангала считается сталь толщиной в 3мм, а для стенок – в 2мм.

Изготавливаем корпус мангала

Ну что ж, размеры выбраны. Теперь давайте разбираться с тем, как собственно сделать сам разборный мангал. И начнем, конечно, с главного конструктивного элемента – корпуса. Сборку выполняйте следующим образом:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

• Из стального листа вырежьте прямоугольный кусок 34*54см.
• Загните получившуюся заготовку на 4см по бокам со всех сторон. Это будет дно мангала.
• Далее вырежьте два бортика размером 50*15см, и два бортика 30*15см.
• Длинные бортики прикрепите к загнутой части дна с помощью мебельных петель. Навесы петель можно наварить или закрепить винтами.
• В коротких стенках мангала сделайте прорези и загните металл. Таким образом получатся крепежи для этих бортиков.

Совет: Вырежьте из пластика или фанеры прямоугольник размерами чуть меньше дна. Положите его на дно мангала. Этой пластинкой при жарке шашлыка удобно будет нагнетать воздух. Перевозите этот импровизированный инструмент вместе с мангалом.

Как изготовить ножки

Далее можно приступить к изготовлению ножек:

1. 1) От толстого прута отрежьте четыре отрезка. Длина их зависит от того, какая высота мангала будет для вас наиболее удобной. На одном из концов каждого прутка нарежьте резьбу. Другой конец нужно будет заточить. Это позволит без труда погружать ножки в землю.
2. 2) Для того чтобы нагруженная конструкция не уходила в грунт слишком глубоко, в четырех сантиметрах от земли на каждой ножке наварите продольные короткие отрезки прута потоньше.
3. 3) К внешним углам корпуса приварите по гайке. В них в последующем и будут вворачиваться ножки.
4. 4) В каждой длинной стороне мангала просверлите по пять отверстий. Они нужны для более равномерного прогорания углей при жарке шашлыков. Иногда отверстия делают и в дне, ближе к краю.
5. 5) Для удобства переноски разборного мангала к каждой длинной боковой стенке можно приварить по ручке.

Обработка стенок и дна

Для того чтобы мангал разборный прослужил дольше, его стенки и дно часто обрабатывают жароустойчивой краской. Выполнить эту процедуру своими руками несложно с помощью красителя, предназначенного для обработки глушителей автомобилей. Купить его можно в магазине автозапчастей. Такая краска без труда выдерживает температуру до 800 гр.

Иногда мангалы также воронят. Это еще более надежный способ продлить срок службы металла. Для выполнения данной процедуры вам нужно будет купить специальную черную жаропрочную пленку. Далее порядок действий таков:

— Разберите мангал.
— Оклейте каждый элемент жаропрочной пленкой.
— Растворите в воде жидкий натр (50г на один литр).
— Проварите в этом растворе все элементы мангала в течение полутора часов.

Надеюсь, мои нехитрые советы помогут в изготовлении разборного мангала. Сделать его своими руками по представленной выше схеме, скорее всего, ни для кого не составит труда.

Видео по теме «как сделать разборный мангал»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

postroju-dom.ru

Как сделать мангал своими руками из металла

Без шашлыка или других мясных, рыбных, овощных блюд, приготовленных на углях, не обходится ни один праздник, организуемый на дачном участке или при выезде на природу, поэтому в арсенале любого хозяина обычно есть такое удобное приспособление, как мангал.  В продаже имеются немало видов этого полезного «полевого» кухонного оборудования, но вполне возможно изготовить его и самостоятельно. Главное  — правильно представлять, как сделать мангал своими руками из металла, иметь необходимые для этого инструменты и материалы, обладать определёнными навыками слесарного мастерства.

Как сделать мангал своими руками из металла

Первым делом нужно будет определиться с наиболее удобной моделью, так как мангал может быть стационарным, постоянно стоящим на участке, или разборным и мобильным.

Стационарный мангал может быть многофункциональным, так как при его изготовлении, добавив несколько дополнительных элементов, можно получить не только жаровню для шашлыка, но и гриль, барбекю или даже коптильню. Кроме этого, такой мангал иногда становится настоящим украшением ландшафтного дизайна участка.

Мобильный мангал хорош по-своему — он компактен и может поместиться в багажник автомобиля. Такой вариант идеален для любителей часто выезжать не только на дачу, но и на природу. Подобный мангал может быть разборным или складывающимся.

Содержание статьи

Инструменты и материалы для изготовления мангала

Мангалы могут быть разными, но материалы, а также инструменты для их изготовления, в принципе, не отличаются друг от друга. Единственное, что может разниться — это количество материала, так как если планируется сделать стационарный мангал с крышей и дополнительным декоративным оформлением, то различных элементов и металла понадобится гораздо больше.

Итак, для работы понадобится:

— сварочный аппарат;

— угло-шлифовальная машинка – «болгарка» с необходимым количеством отрезных и шлифовальных кругов;

— электродрель с комплектом сверел нужных диаметров;

— электролобзик с режущими элементами по металлу;

— рулетка, угольник;

— шуруповерт;

слесарный инструмент – молоток, плоскогубцы, керн.

Из материалов нужно будет приобрести:

— металлический лист толщиной 2 ÷ 3 мм, старый газовый баллон или металлическая бочка;

— металлический уголок, размером 25 × 25 или 20 × 20мм;

— труба-квадрат со сторонами 20 × 20 мм;

— крепежные элементы;

— для некоторых мангалов, которые имеют крышку, будут нужны петли и ручка для открывания;

— для мобильных мангалов, которые планируется перемещать по участку, для удобства понадобятся колеса. Их количество будет зависеть от выбранной модели — два, три или четыре.

Как сделать мангал своими руками из металла — несколько вариантов

Видов мангалов из металла немало, и они изготавливаются по-разному, поэтому стоит рассмотреть некоторые из них, чтобы можно было выбрать наиболее подходящий.

Мангал из металлической бочки

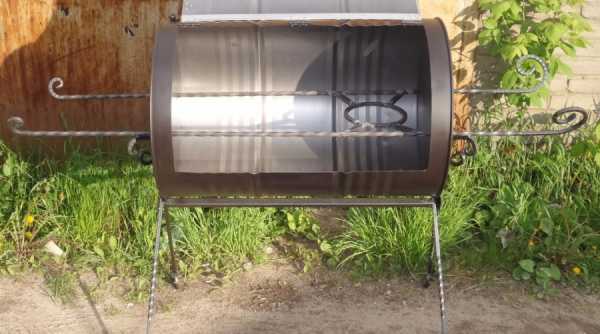

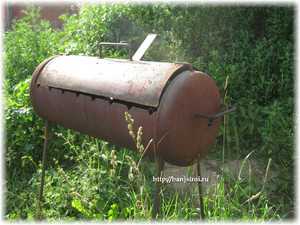

Бочка — отличный исходный материал для изготовления мангала

Модель мангала, изготовленного из бочки, может быть выполнена в двух вариантах — с крышкой и без нее. Первый из них делают из двух половинок бочки, а второй из одной.

Какой бы вариант ни был выбран, сначала необходимо нарисовать чертеж будущего мангала.

На рисунке должны быть хорошо видны и понятны все детали и их размеры. Как пример представлен один вариант чертежа, но в него вполне можно внести изменения. Составленный план будет самым главным помощником в процессе изготовления.

Схема одного из вариантов мангала из металлической бочки

Вторым пунктом в работе над мангалом идет подготовка всех элементов, из которых он будет собран.

• Начитать этот процесс нужно, конечно же, с главного элемента — бочки. Ее нужно разрезать, а сделать это можно двумя способами:

— Пополам, в высоту емкости — этот способ подойдет и для первого, и для второго варианта мангала.

Разрезание бочки пополам

— Другой способ — это когда вырезается только верхняя часть бочки. Впоследствии вырезанный элемент станет крышкой для мангала.

Вырезание в стенке бочки окна

Края разрезанной емкости обязательно нужно почистить, освободив их от металлических заусенцев.

• Подготовив бочку, можно сориентироваться, какие по размеру отрезки уголка понадобится для обрамления проема. Поэтому, следующим этапом идет нарезка уголков и труб, которые в дальнейшем станут ножками и подставками под мангал.
• Далее, подготавливаются все крепежные элементы — их лучше всего приобретать с небольшим запасом.

Изготовление мангала

1. Мангал из половины бочки сделать проще, чем с закрепленной на задней ее стенке крышкой. Чтобы проще было работать над верхней частью бочки, лучше всего начать работу с устройства ножек с подставками. Их изготавливают из квадратной или круглой трубы.

Простейший мангал из половинки бочки

• Если нет возможности выгнуть трубу полукругом, под размер бочки, то, рассчитав правильно, можно сварить угол из двух труб, а затем приварить к нему две трубы, сваренные в Т-образную конструкцию. Таких ножек с подставками должно быть две. Они между собой свариваются одной или двумя перемычками, а при желании могут быть скреплены своеобразной корзиной или сеткой, на которой можно хранить дрова.
• Далее, половина бочки укладывается в подставки и приваривается. Все сварочные точки и швы лучше сразу же зачистить, чтобы больше к нижним частям мангала не возвращаться.

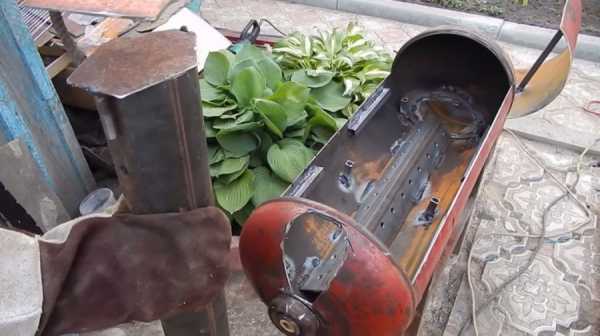

• Далее можно спокойно поработать над половинкой бочки. Сначала на ее края приваривается уголок — он сразу же придаст изделию аккуратность. На такую «полку, кроме того, удобно будет укладывать шампуры.

Если планировалось использовать мангал еще и как гриль, то стойки для него можно закрепить, как показано на схеме, к подставке под емкость или же к бокам самой полубочки и к уголкам на ее краях.

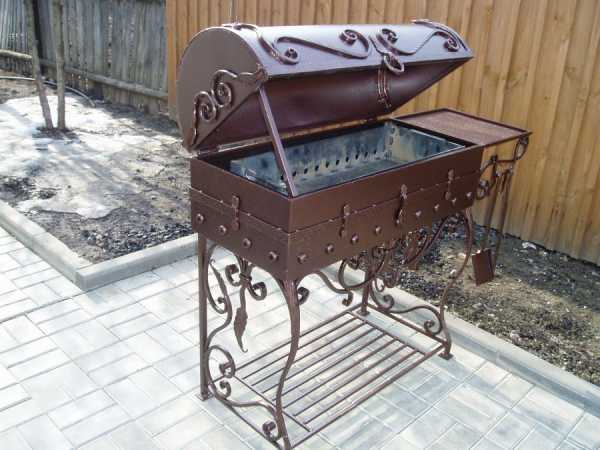

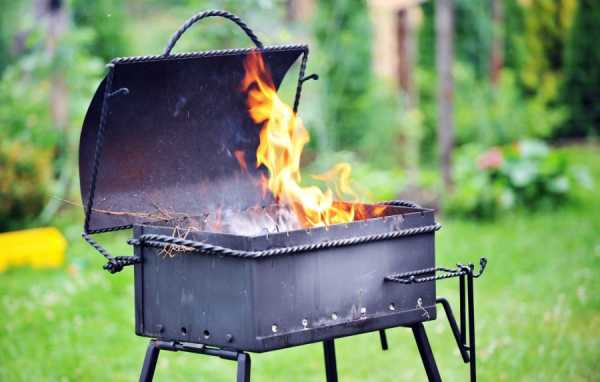

Мангал можно оснастить крышкой и ручками для удобства переноски

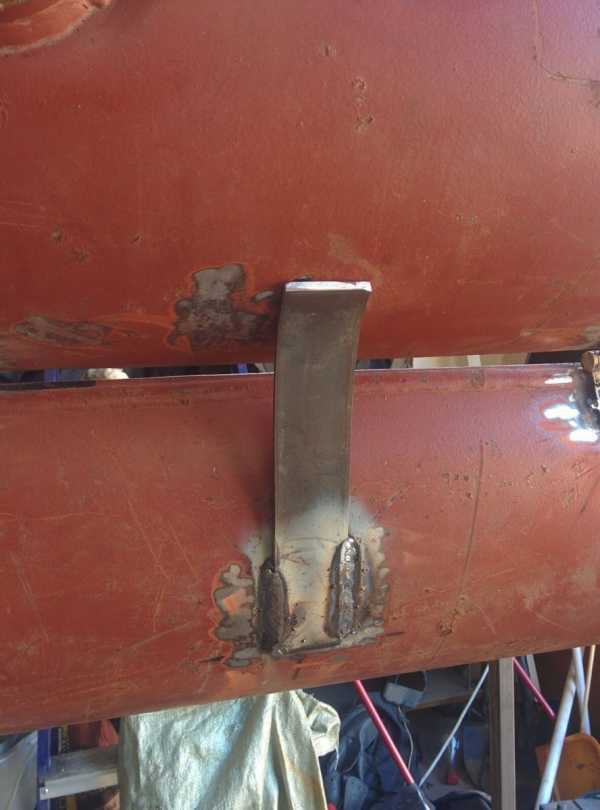

Если решено из второй части бочки сделать крышку, ее также обваривают уголком. Затем к половинкам приваривают петли — и крышка готова. Чтобы было комфортно пользоваться крышкой, нужно закрепить на ней ручку и металлический держатель с подвижным креплением. Он устанавливается с одной или с двух сторон мангала.

• Чтобы мангал служил еще и для приготовления барбекю, сверху полубочки можно уложить сетку. Для нее в края бочки прикручивают специальные элементы-подставки.

Кронштейны для укладки металлической сетки

• Для обеспечения в мангале хорошей тяги, в стенках нижней полубочки высверливаются круглые отверстия.

2. Во втором случае, бочку не режут пополам, а из нее вырезается размеченная заранее часть, имеющая в плане форму прямоугольника.

Бочка с вырезанным проемом для изготовления мангала

В этой модели продукты, готовящиеся на огне, будут защищены от ветра задней стенкой бочки. На фото хорошо видно, как устанавливаются решетки для приготовления барбекю.

Съемные решетки для приготовления барбекю

• Если выбирается подобный вариант, обваривать края бочки не нужно — они должны быть только очень хорошо зачищены и скруглены.
• Остальная работа проводится в той же последовательности, что и в первом случае, а петли прикручиваются или привариваются к верхней части мангала и крышке. В этой модели держатель для крышки не нужен — откидываясь, она будет опираться на верхнюю часть мангала.

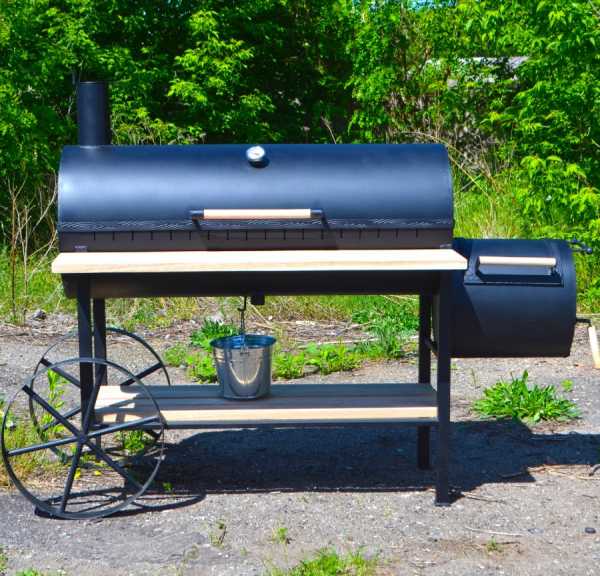

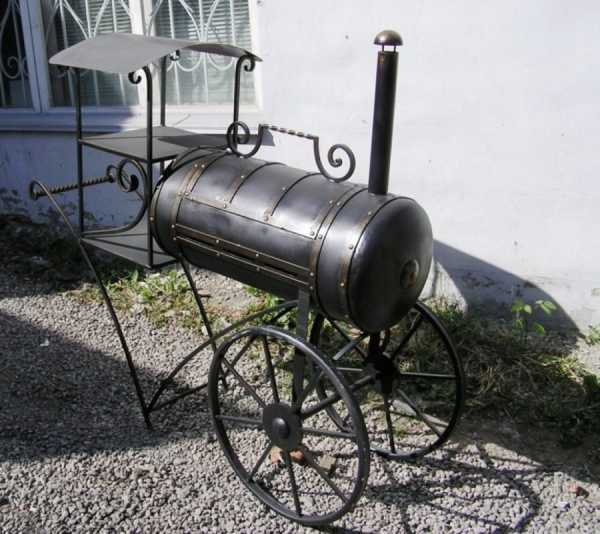

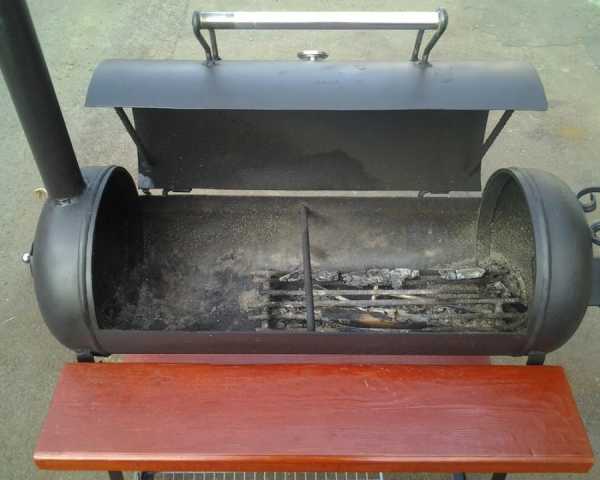

Нужно отметить, что к этому мангалу можно присовокупить функцию коптильни. Для этого в боковой части закрепляют дымовую трубу. В любой бочке сверху всегда есть горловина с пробкой, которую можно использовать для установки трубы. Но об этом нужно подумать заранее, перед тем как приступать к резке бочки, так как отверстие нужно расположить в верхней части мангала.

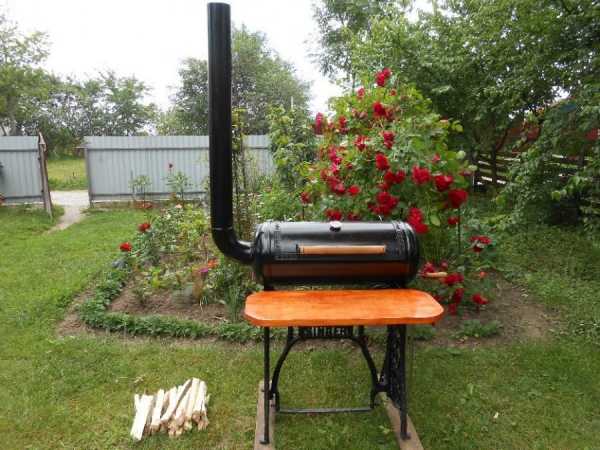

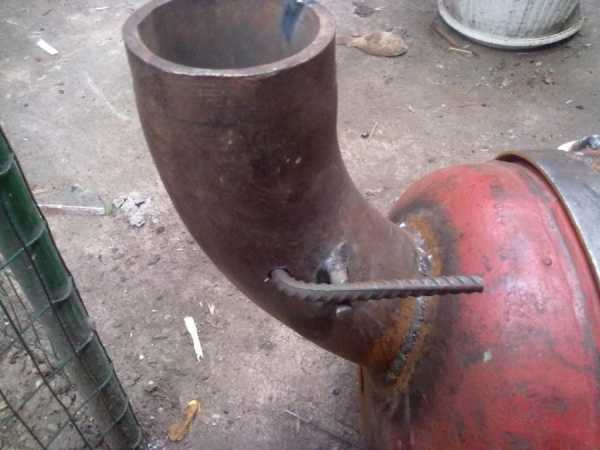

Наличие дымохода превратит мангал еще и в коптилку

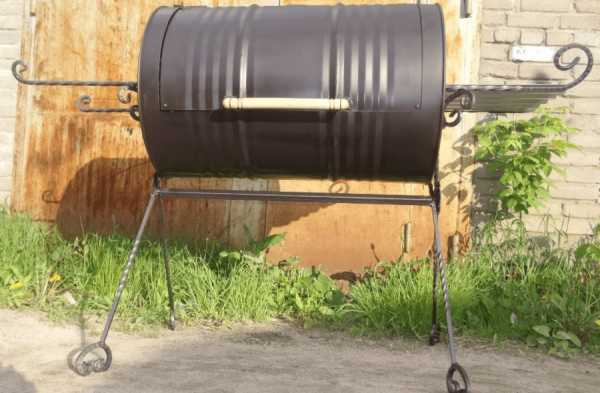

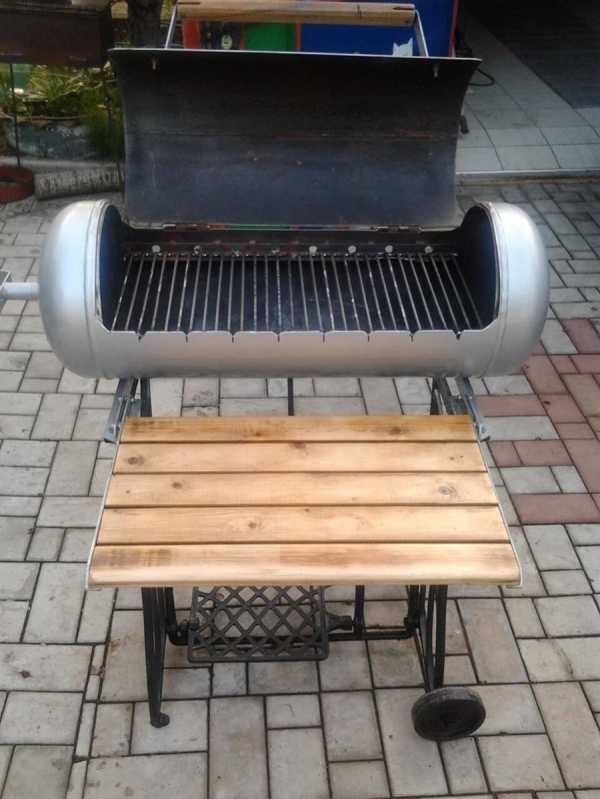

При необходимости для удобства с боков бочки, как в первом, так и во втором варианте, можно устроить полки-столики. Для этого к бочке приваривают металлические кронштейны, на которые впоследствии закрепляется деревянное или металлическое покрытие.

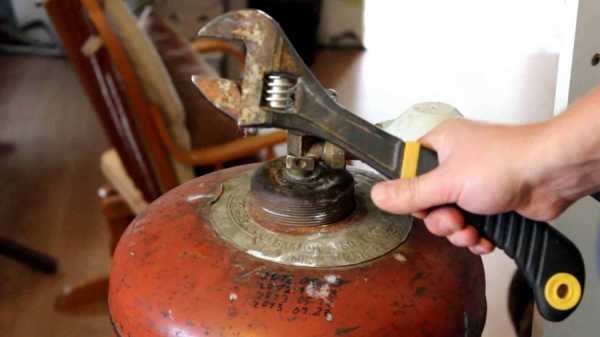

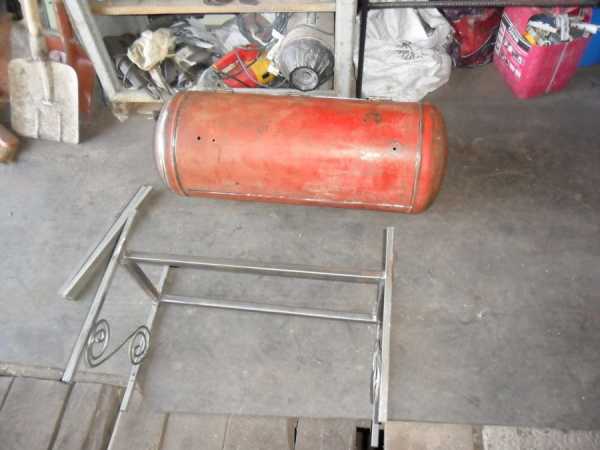

Таким же образом изготавливают мангалы и из газовых или кислородных баллонов. Но нужно учитывать, что они будут более узкими и рассчитанными на короткие шампуры.

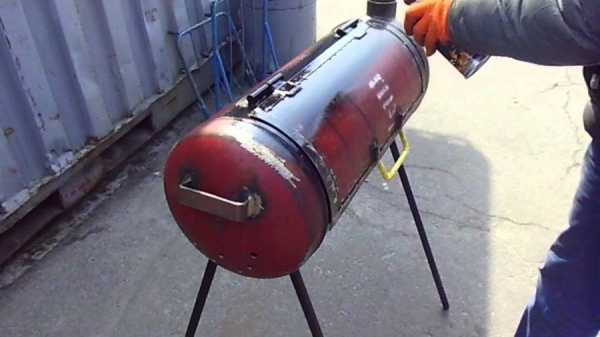

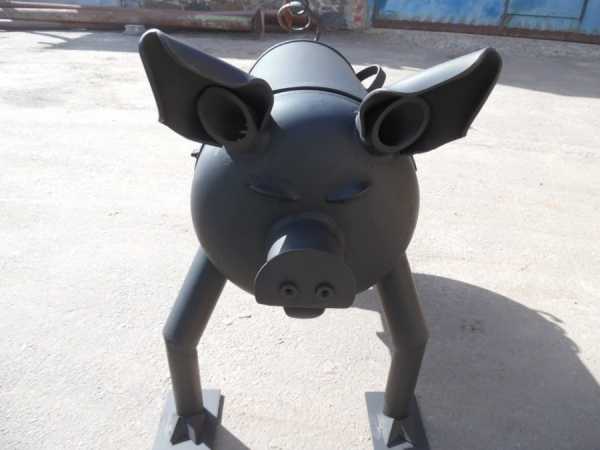

Исходным материалом для мангала может стать и газовый баллон

Как говорилось выше, к любому из описанных мангалов могут быть закреплены колеса для удобства перемещения его по участку. Но описанные варианты обладают мобильностью только в пределах территории загородного участка — перевозить его на дальние расстояния крайне неудобно.

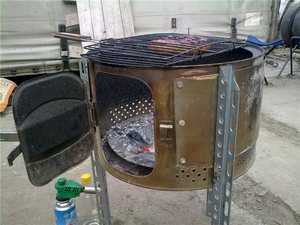

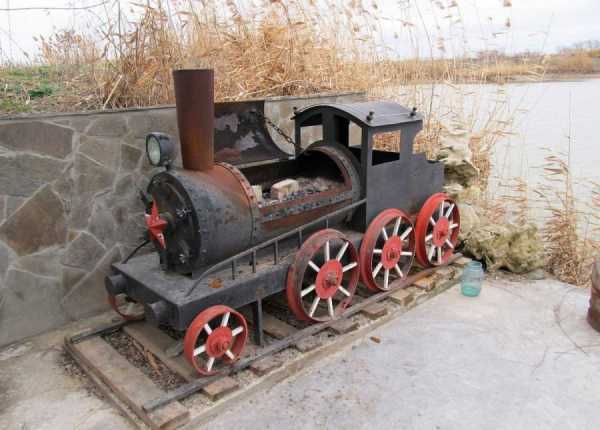

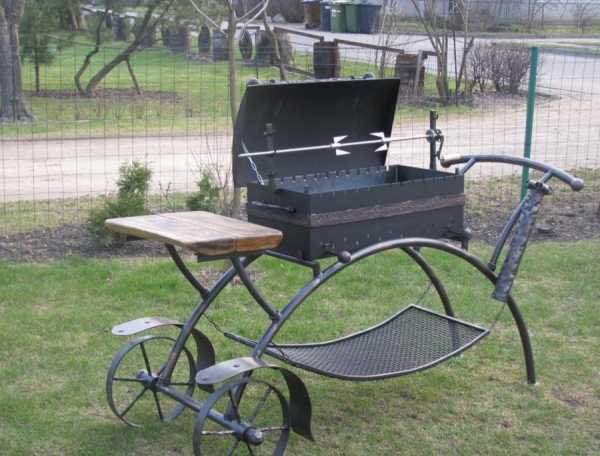

Бочка или баллон — отличный материал для изготовления мангала. Здесь всегда есть простор для фантазии — достаточно посмотреть, например, на варианты, представленные в видеоролике:

Видео: что можно изготовить из металлической бочки или газового  баллона

Читайте, мастер класс по изготовлению мангала своими руками из металла, в нашей новой статье.

Разборный мангал

Разборный или складной мангал не будет лишним в любом доме или даже в квартире. Он компактен, поэтому не займет много места, так как легко может поместиться на полке в кладовке или антресоли. Такой мангал можно использовать не только при выезде загород, но и во дворе многоэтажки, естественно, соблюдая все противопожарные правила.

При планировании работы исходить следует из того, чтобы в сложенном состоянии мангал был похож на тонкий чемодан, который вместит в себя все аксессуары для жарки мяса. Так, например, походные шампура имеют длину не более 600 мм, значит, длина мангала может быть всего 630 ÷ 650 мм, а его ширина в разложенном виде – 400 ÷450 мм.

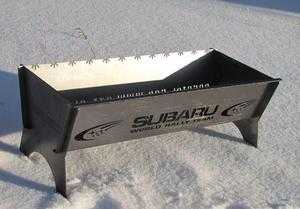

Несложный в изготовлении складной мангал

Представленный на фото мангал сделать самостоятельно не так уж и сложно. Для его изготовления понадобится:

— стальной лист толщиной 2 ÷ 3 мм — из него будут сделаны большие стенки мангала и устанавливаемые треугольные боковые элементы;

— стальные уголки 10 × 10 мм — ими будут обвариваться основные плоскости. Кроме этого, такие уголки закрепляются во внутренней части стенок мангала и служат подставками для решетки, изготовленной из стальной проволоки;

— петли для скрепления и складывания двух половинок мангала;

— с боков закрепляются складные ножки, которые при разборке мангала укладываются ровно по высоте его стенок;

— стальной пруток Ø 7 ÷ 8 мм — понадобится для устройства ручки на половинках жаровни;

— готовая стальная сетка или проволока для ее изготовления.

Процесс изготовления

• Лучше всего для начала сделать чертеж и проставить на нем все размеры, чтобы потом не пришлось переделывать работу из-за малейшей неточности.
• Далее нужно на металле расчертить, а затем вырезать из него все необходимые детали:

— Две основные стенки мангала, размером 400 × 630 мм или 450 × 650 мм.

— Квадрат размером 400 × 400 мм или 450 × 450 мм. Затем, его разрезают по диагонали и получают два равносторонних треугольника, которые будут жестко держать всю конструкцию.

— Вырезают заготовки из уголка понадобится 4 шт. 630 ÷ 650 мм и 4шт. 400 ÷ 450 мм для обрамления стенок мангала и подставок под решетку.

• Далее нужно сделать два элемента на подвижных креплениях по типу мебельных — это будут складывающиеся ножки мангала. Для этого вырезаются четыре полосы, шириной в 10 мм из толстого металла, или же используются отрезки уголка. Длина их может составлять от 400 до 600 мм, но чем выше будут ножки, тем неустойчивее будет конструкция.

Когда будут подготовлены все элементы, можно приступать к сборке мангала. Чтобы его нельзя было отличить от изготовленного в заводских условиях, нужно проводить работу очень аккуратно.

• Первое, что нужно сделать — это облагородить переднюю и заднюю стенки мангала, тщательно зачистив и обварив их с трех сторон уголком.
• Далее, разметив месторасположение укладывания в мангал сетки, приварить или прикрутить уголки-подставки под нее.
• Следующим этапом необходимо разметить и приварить петли на стенки, с их длинной, не обваренной уголком стороны.

Петли для раздвижных стенок мангала

• Затем, на боковых сторонах собранной конструкции закрепляются складные ножки таким образом, чтобы они могли быть раздвинуты на определенную ширину и легко складывались при сборке мангала.  Угол открытого мангала должен составлять 45 градусов, чтобы по его бокам легко вставлялись подготовленные металлические треугольники – боковые стенки.
• В верхней части полотен просверливаются по два отверстия, и в них устанавливают и приваривают согнутые из стального прутка ручки. При желании можно установить крючок, чтобы в собранном виде мангал не открывался.

В завершении, можно собрать всю конструкцию полностью, уложить на ее дно металлическую сетку и попробовать приготовить шашлык.

Кроме того, при желании, изготавливают насадку, которая поможет приготовить барбекю. В этом случае мангал станет многофункционален. Для этого элемента понадобится вырезать и сварить между собой пять элементов. Это боковые части-насадки, имеющие в нижней части угол в 45 градусов — они будут устанавливаться вместо боковых треугольников, два длинных фронтальных полотна и решетка, устанавливаемая сверху. Можно сделать эту часть также разборной — вырезать в боковых частях больших полотен отверстия и приварить к боковым частям узких полотен специальные крючки, которые должны легко входить в них.

 Еще один интересный вариант мангала представлен в предлагаемом видеоролике:

Видео: вариант самодельного разборного мангала

Мангал — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Цены на различные виды мангалов

Мангалы

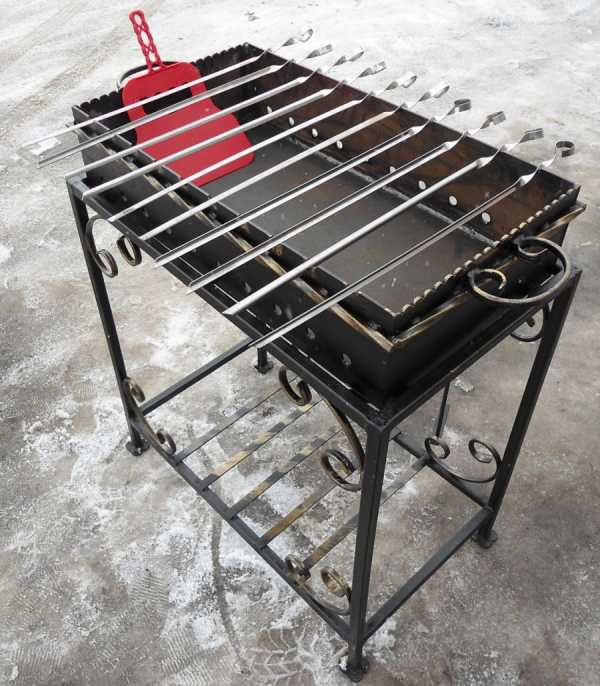

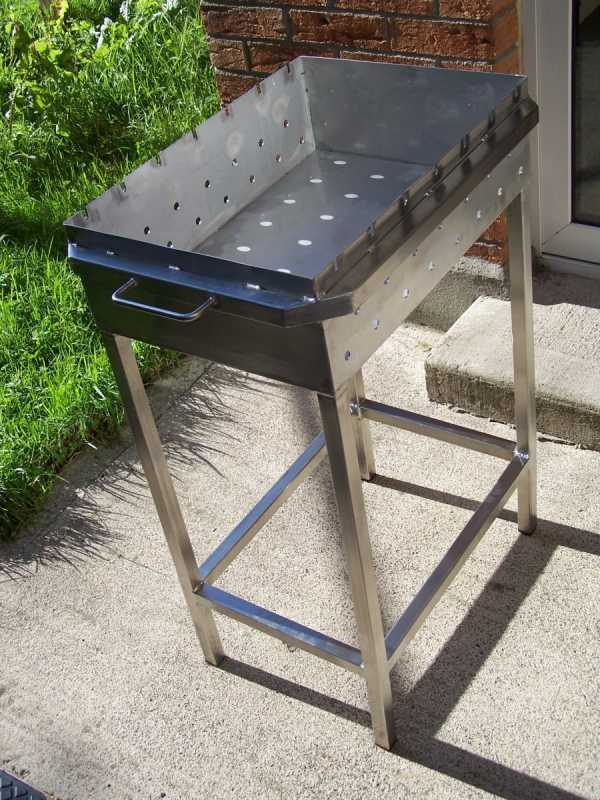

Стационарный мангал из металлического листа

Если планируется использовать мангал только на даче, не перевозя его с места на место, то можно, не усложняя задачи, остановиться на самом простом варианте, который может «кочевать» только по участку и устанавливаться на ровную твердую поверхность.

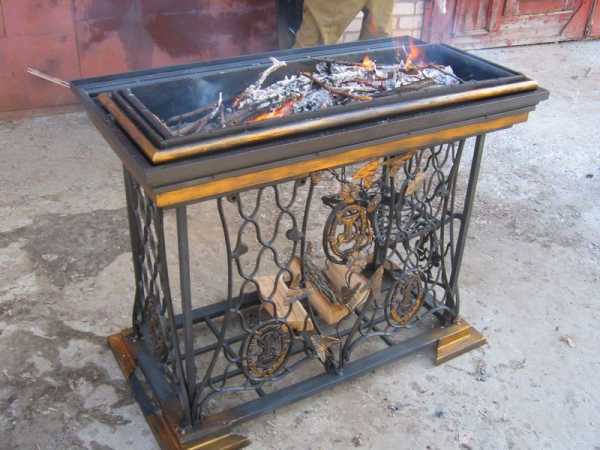

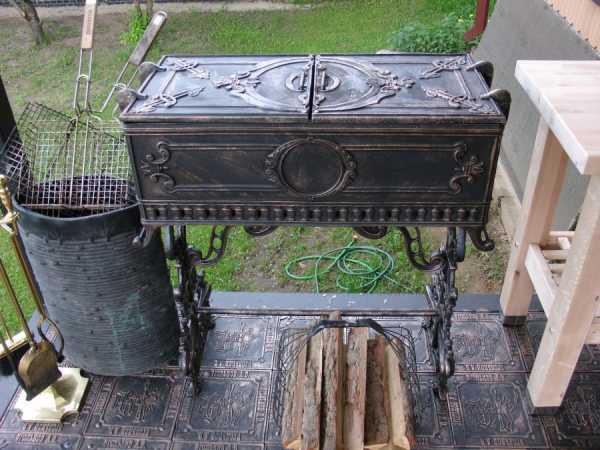

Самодельный мангал может стать украшением участка

Перед началом работ, нужно, конечно же, сделать чертеж – его очень просто составить самостоятельно, так как сложных элементов в этом варианте нет. Закупив все необходимое, вырезают заготовки, опираясь на размеры, проставленные в чертеже.

Чертеж простейшего мангала из металлического листа и уголка

Как пример, можно рассмотреть готовый чертеж, и на его основании сделать свой, добавив к нему элементы, которые сделают его более комфортным в использовании.

• Используется металлический лист толщиной 2 ÷ 3 мм, стальной уголок 10 × 10 или 15 × 15 мм, который будет необходим для изготовления ножек и рамы под мангал. Если запланировано устроить полочки с одной или двух сторон мангала, то для их изготовления тоже потребуется уголок.

Разметка металлического листа

• На металлическом листе размечаются детали мангала. Если металл имеет небольшую толщину (порядка 2 мм), то его можно согнуть, избавив себя от лишней работы по проварке швов, соединяющих стенки и дно мангала. В этом случае, сделав разметку, из листа вырезаются четыре четырехугольника — и получается форма крестовины.
• Средняя часть — это дно мангала, а четыре остальных — это боковые стенки. Их необходимо согнуть под прямым углом по отношению к донной части.

Стенки изгибаются перпендикулярно дну …

• Следующим этапом стенки свариваются между собой по вертикальным углам.

… а затем провариваются по вертикальным углам

• Далее в нижней части больших сторон получившегося короба высверливаются круглые отверстия для поступления к углям воздуха.
• В верхней части мангала вырезаются углубления для удобства укладки шампуров.
• Затем варится рама из уголка, в которую будет установлен мангал, а также основание для боковых полочек.
• На раму из уголка можно устроить сетку из толстой стальной проволоки. На такую основу удобно будет положить разделочную доску или поставить посуду.
• Кроме этого, в нижней части конструкции из уголка на ножки закрепляется сетка или другое приспособление для хранения дров. В верхней части мангала можно для удобства закрепить ручки для его переноски.
• Если есть желание, то из проволоки на металлических плоскостях делаются рельефные украшения в виде различных рисунков.
• Далее, все готовое изделие зачищается металлической щеткой, а затем конструкция прокрашивается жаростойкой краской, которая сохранит ее не только от прогорания, но и от ржавчины.
• После  просыхания краски, можно проводить испытания и жарить первый шашлык.

Видео: мангал из металлического листа своими руками

Владея необходимыми инструментами и опытом работы с ними, можно спокойно за один — два дня изготовить мангал, тем самым сэкономив немалую сумму из семейного бюджета. Сделав работу качественно и аккуратно, можно быть уверенным, что полученное изделие не будет отличаться от заводских моделей и надежно прослужить долгие годы.

stroyday.ru

Мангал из металла своими руками

Любимое всеми летнее блюдо – шашлыки. Эти сочные кусочки с хрустящей корочкой и аппетитным ароматом «дымка» готовят, нанизывая заранее замаринованное мясо на острые прутья – шампуры, поджаривая на горячих углях, уложенных на дно мангала. Сама конструкция мангала обычно представляет собой металлическую коробку на ножках с перфорацией для циркуляции воздуха и небольшими углублениями на стенках для удобства укладывания шампуров.

Мангал из металла своими руками

Виды металлических мангалов

Исходя из габаритов мангалы подразделяют на:

• стационарные;
• переносные.

Стационарные мангалы оборудуют на загородных участках. Часто их делают с элементами ковки, отделывают камнем или устанавливают на кирпичное основание. Это добавляет внешнему виду эстетичности и эксклюзивности. Если мангал оборудован навесом или установлен в беседке, то готовить на нем шашлыки и прочие блюда возможно практически в любую погоду.

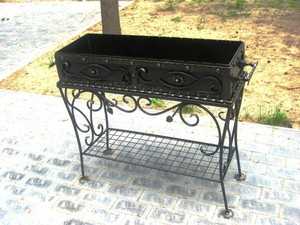

Стационарный мангал своими руками

Переносные мангалы используют в пеших походах, при выезде на природу. Они отличаются небольшими размерами и весом. Часто такие мангалы складываются в металлический чемоданчик.

Самые простая модель переносного мангала представляет собой две металлических рамки, на которые укладываются шампуры. Недостаток маленьких переносных мангалов в невозможности единовременно приготовить большое количество порций шашлыка.

Переносные мангалы

Более сложные, но и более тяжелые модели могут быть дополнены небольшим выдвижным столиком, решетками, регулируемым поддувом. Но такие усовершенствованные варианты обладают внушительным весом, поэтому их намного комфортнее перевозить на личном автомобиле, нежели переносить вручную.

Металлические мангалы

Если классифицировать мангалы по толщине металла, из которого их изготавливают, то мангалы делятся на:

1. — тонкостенные;
2. — толстостенные.

Тонкостенными обычно делают переносные мангалы. Сталь небольшой толщины позволяет облегчить модели, но при этом страдает долговечность конструкции. В тонкостенных мангалах можно использовать только готовые угли, приобретенные в магазинах или приготовленные заранее на костре. Если же готовить угли непосредственно в металлической коробке конструкции, сталь быстро прогорит и мангал придет в негодность.

Толстостенными обычно делают стационарные модели. Для этого используется сталь толщиной более четырех миллиметров. Такие варианты существенно дороже, но и срок службы гораздо больше, чем у мангалов с тонкими стенками.

Толстостенные мангалы

Мангал из бочки

Стандартный мангал имеет прямоугольное сечение, однако изготовить свои руками приспособление для жарки шашлыка можно из газового баллона или старой бочки. Но емкость из под горюче-смазочных материалов использовать не рекомендуется. Главное, чтобы толщина металла была достаточной для возможности долговременного использования конструкции.

Линия отреза бочки для создания мангала

Помимо самой бочки понадобятся: сварочный аппарат, болгарка, дрель, металлические уголки.

1. Делаем разметку и отрезаем болгаркой верхнюю половину бочки, оставляя на месте торцы. Из отрезанной части впоследствии изготовим крышку.

Металлический мангал из бочки

2. Из металлических уголков делаем ножки для мангала. Разрезаем уголки на четыре одинаковых части и привариваем их к торцевой части бочки.

Делаем ножки для мангала из металлических уголков

3. Измеряем длину бочки и отрезаем два равных этой длине уголка. Они послужат опорой для шампуров. Делаем на уголках надрезы через каждые 4-6 сантиметров (направляющие для шампуров) и привариваем их на внутреннюю часть бочки.

4. К крышке необходимо приварить металлические петли и две ручки. Это защитит мангал и угли в случае начавшегося дождя.

Мангал из бочки

Неразборный металлический мангал своими руками

Разборный мангал состоит из: четырех ножек, такого же количества прямоугольных стенок с перфорацией и дна.

Перед началом работы выполняем чертеж и подготавливаем материалы.

Необходимые материалы:

1. лист стали;
2. металлические уголки или пруты с гайками, из которых изготовим ножки мангала;
3. сварочный аппарат и электроды;
4. дрель;
5. болгарка с отрезными кругами или ножовка по металлу.

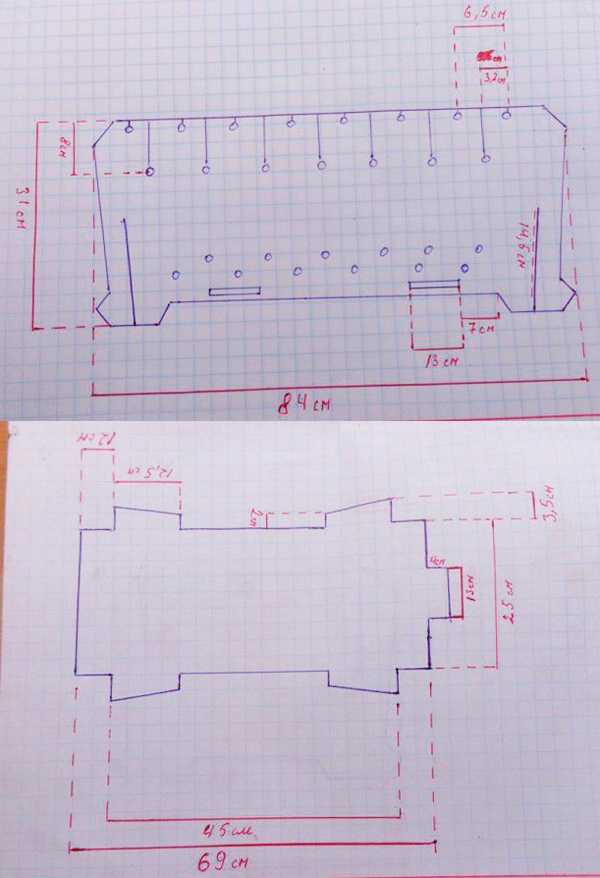

Чертеж будущего мангала удобнее выполнять на листах в клетку. Обязательно нужно обозначить длину ножек, габариты самого мангала, указать расстояние между перфорацией на стенках и направляющими фасками для шампуров. Оптимальное количество фасок – 8 штук. Расстояние между отверстиями для вентиляции дна следует выбирать от 7 до 10 см, располагать их лучше на высоте 5-10 см от дна мангала. Длину ножек выбирают индивидуально.

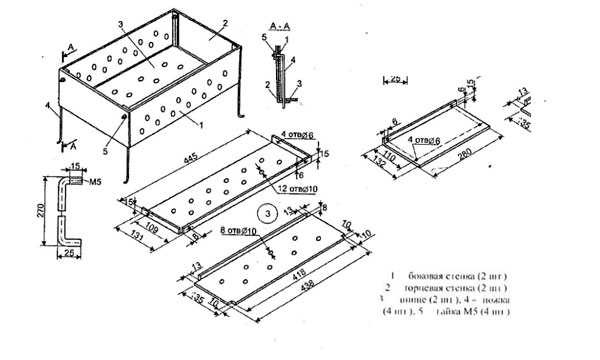

Чертеж неразборного мангала

Порядок работ:

1.  На листовом металле делаем разметку стенок и дна мангала. Толщину металла берем 1.5-2 мм, но можно и толще, это увеличит срок службы и обеспечит оптимальный прогрев углей и пищи.
2.  По разметке разрезаем металл с помощью болгарки или ножовки по металлу.
3.  Дрелью выполняем перфорацию на стенках.
4.  Болгаркой или ножовкой выполняем надрезы на верхних кромках стенок мангала.
5.  Сваркой соединяем дно и стенки мангала.
6.  Чтобы сделать ножки, металлические уголки заостряют с одного конца, срезая часть металла под углом. Это необходимо для того, чтобы мангал легче входил в землю.
7.  Сваркой соединяем уголки и металлический короб.

Если ножки выполняются из металлических прутьев, то к углам днища мангала приваривают 4 одинаковых гайки, пруты делят на четыре части, на каждой из которых выполняют резьбу. Таким образом, получается мангал с разборными ножками, при необходимости откручивающихся.

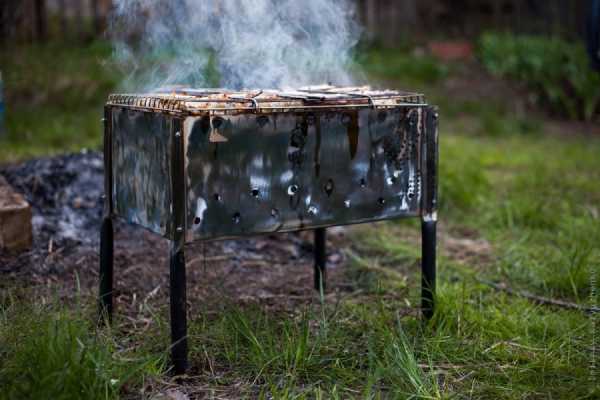

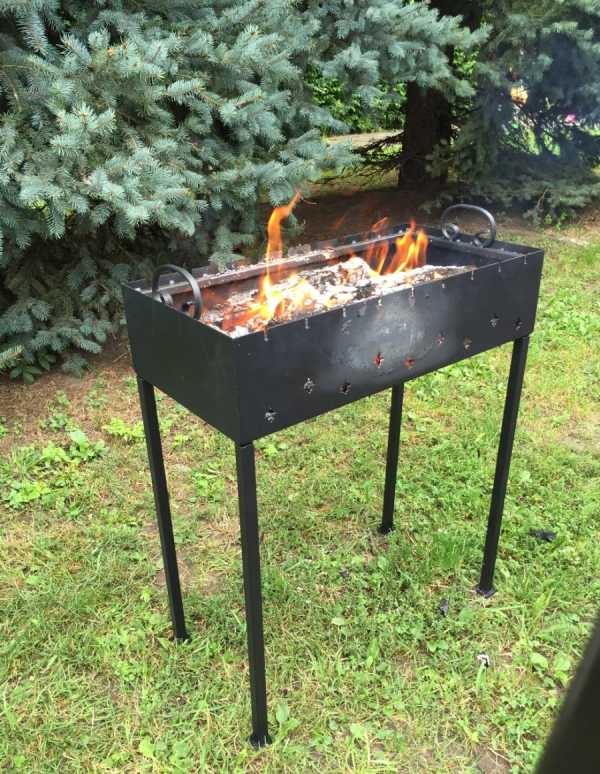

Получившийся металлический мангал фото

Еще один вариант разборных ножек – металлические уголки с отверстиями для болтов, которыми их можно прикрутить к коробу мангала, а после использования открутить и сложить. Но для этого придется ждать остывания металла после приготовления пищи.

Если ножки достаточно длинные, целесообразно попарно соединить их металлическими перемычкам для усиления конструкции.

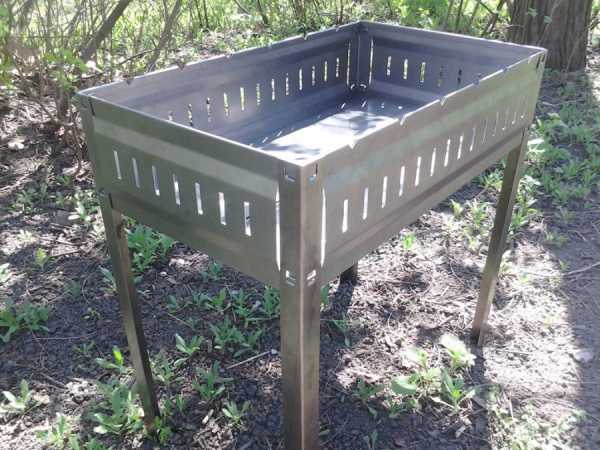

Разборный металлический мангал своими руками

Чтобы сделать полностью разборный металлический мангал, сварочный аппарат не понадобится. Зато пригодятся дрель, сверла, ножовка по металлу или болгарка с отрезными дисками, болты и гайки, лист стали толщиной 1,5-2 мм, металлические уголки для ножек, рулетка.

Первые два пункта работ такие же, как при выполнении неразборного мангала – чертеж и вырезание деталей мангала из стального листа. Но при выполнении разборного мангала следует прибавлять 3-4 сантиметра на стыки.

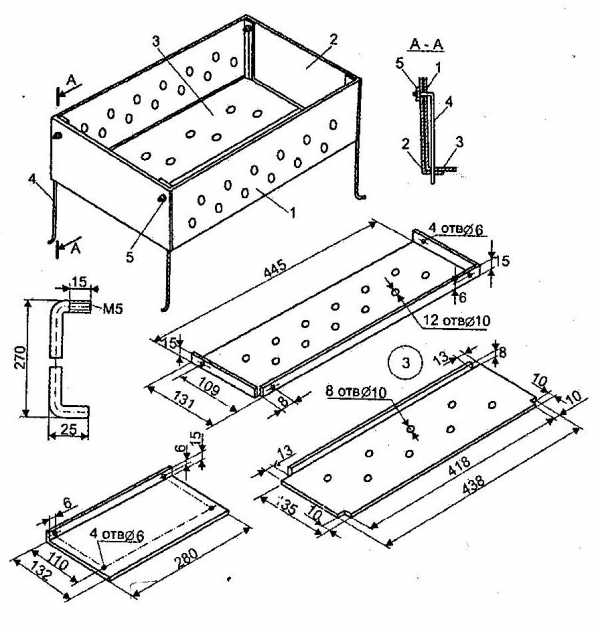

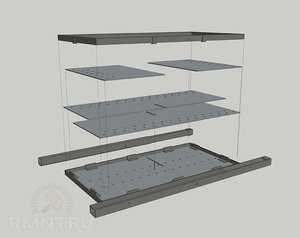

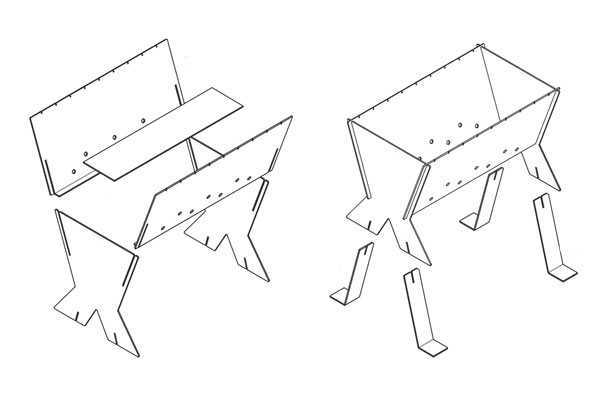

Разборный металлический мангал — схема

На боковых и торцевых стенках мангала делаем небольшие надрезы и сгибаем листы так, чтобы появилась возможность стыковки углов и укладки дна.

Для прочного соединения деталей на время приготовления пищи, в боковых кромках сверлим отверстия под шурупы.

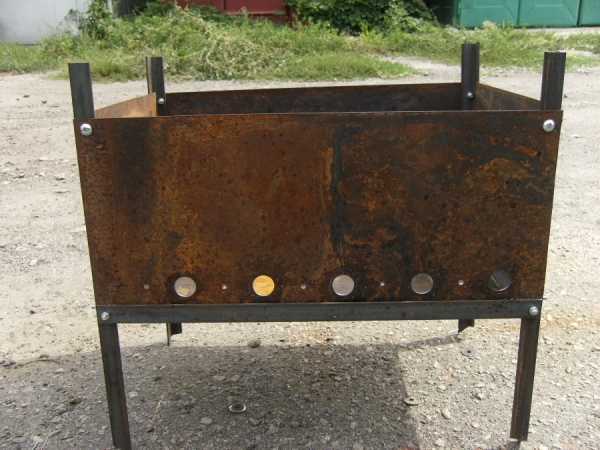

Ножки делаем из заостренных уголков подобным образом, высверливая отверстия в стенках для соединения стенок мангала и ножек болтами.

Отверстия под болты крепления

Последний пункт – сборка готовой конструкции.

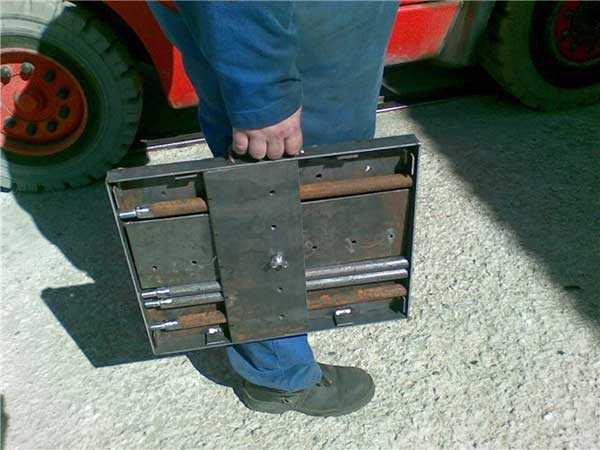

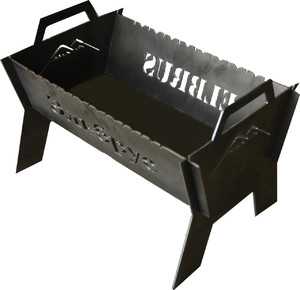

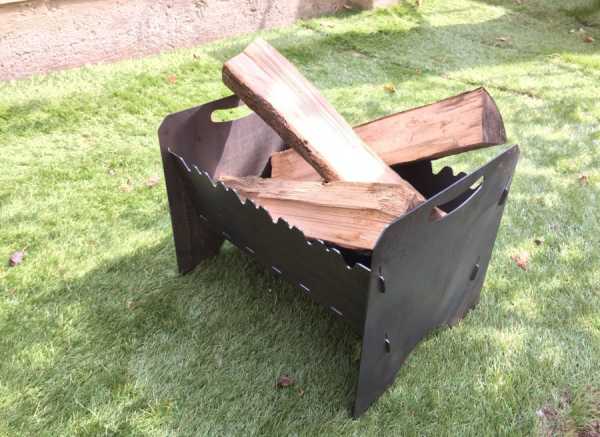

Складной металлический мангал

Конструкция складного металлического мангала аналогична конструкции неразборного мангала. Сечение – прямоугольное. Отличие состоит в том, что стенки мангала не привариваются друг к другу, а соединены подвижными мебельными обвесами, что позволяет складывать мангал после использования. Для того чтобы стенки не складывались сами собой, на верхней части стенок сваркой крепим металлические крючки.

Такой вид мангала очень удобен для транспортировки.

Защита от коррозии

Любую металлическую конструкцию желательно защитить от коррозии, тогда она прослужит дольше, а внешний вид будет намного привлекательней.

Для окраски мангала можно использовать только специальные жаропрочные краски. Они продаются в автомагазинах в виде аэрозоля (такие краски наносят на глушитель автомобиля).

Вместо окраски можно изменить структуру металла. Оксидирование или воронение – процесс, в результате которого на поверхности металла образуется черная жаростойкая пленка. Для воронения предварительно очищают и обезжиривают поверхность металлических деталей, затем в течение полутора-двух часов выдерживают металл при температуре 140 градусов в растворе едкого натра (50 граммов на один литр воды).

stroyvopros.net

Разборные мангалы: чертежи, фото | Сам Себе Строитель

Как сделать разборный мангал из металла, чертежи, фото, видео.

Разборный компактный мангал — мечта каждого заядлого любителя шашлыков на природе.

Но мангалы, которые есть в продаже, обычно изготовлены из очень тонкого металла, который прогорает уже в первый сезон, а более качественные мангалы продаются по явно завышенной цене.

Поэтому проще изготовить разборный мангал своими руками по уже готовым чертежам.

Разборный мангал своими руками: чертежи.

Простой мангал без дополнительных креплений, для его изготовления не требуется сварочный аппарат.

Чертежи мангала.

Какой длины и ширины сделать мангал?

Размеры мангала нужно подбирать индивидуально, на мангале должно помещаться 6 – 10 шампуров с мясом, ширина мангала должна позволять разместить на шампуре около 6 кусков мяса таким образом, чтобы кусочки мяса не касались стенок мангала.

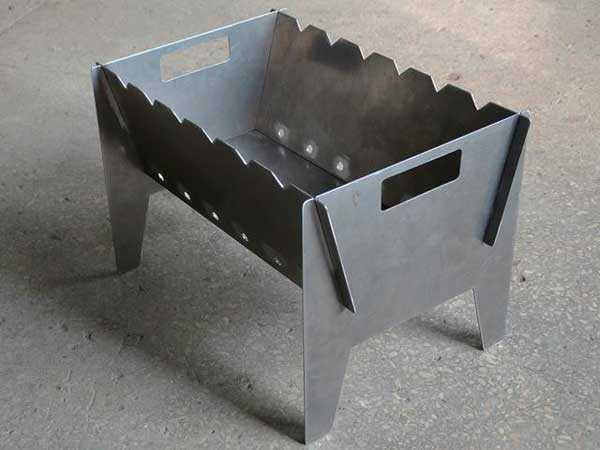

Простой разборный мангал состоит из нескольких частей:

• Боковые стенки – 2 шт.
• Торцевые стенки с ножками– 2 шт.
• Дно.

Материалы:

• Лист стали толщиной 3 мм. (Для мангала не рекомендуется использовать металл тоньше 2 — 3 мм, если взять тоньше, то стенки мангала быстро прогорят).
• Болгарка, ножовка по металлу.
• Дрель.

 Изготовление мангала.

Берём лист металла, размечаем на нём по размерам стенки и дно мангала.

Разрезаем металл болгаркой.

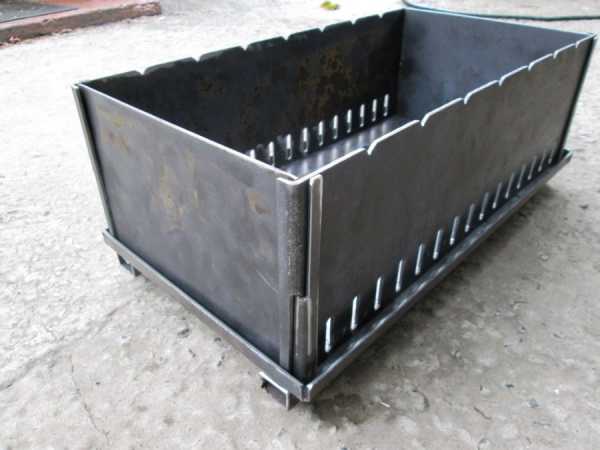

Дно можно фиксировать на пазы или сделать на боковых стенках загибы на 10 — 15 мм.

Разрезаем пазы в стенках таким образом, чтобы все части короба плотно стыковались между собой.

На длинных боковых стенках короба также размечаем места под перфорацию (2 – 3 см от дна короба мангала) и сверлим несколько отверстий диаметром 10 – 15 мм.

Соединяем стенки и дно в единый короб.

Ещё несколько чережей разборных мангалов.

Для мангалов с толщиной стенки до 2 мм, желательно использовать только угли, если использовать дрова, то тонкие стенки мангала начнут постепенно прогорать и на долго мангала не хватит, максимум на 1 — 2 сезона.

Мангал должен легко и быстро складываться и раскладываться, в собранном виде мангал должен быть компактен помещаться в небольшую сумку или рюкзак и занимать мало места.

Также обратите внимание на вес собранного мангала, если он будет перевозиться в багажнике автомобиля, то вес не существенен, но для пеших прогулок на природу, тяжёлый мангал будет некомфортно нести в руках.

sam-stroitel.com

размеры, чертежи, схемы + фото

Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

• Глубину
• Отверстия для воздуха
• Подходящие размеры
• Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

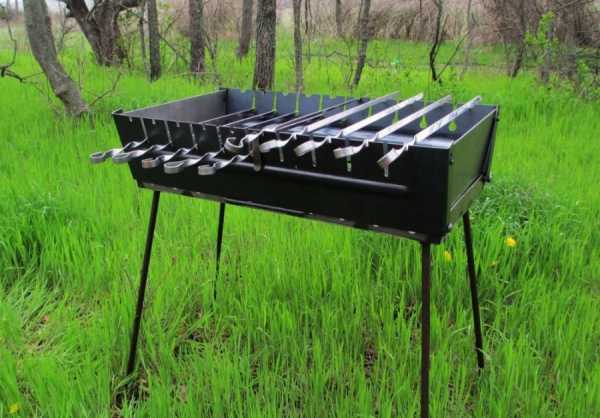

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

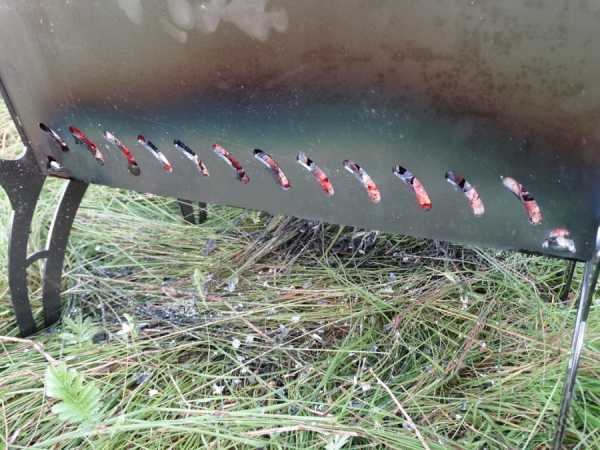

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

1. 2 листа металла 280х250 мм
2. 2 листа металла 240х250 мм
3. 1 лист металла 540х280 мм
4. 4 металлические трубы или уголки длиной 700 мм
5. Дрель
6. Сварочный аппарат
7. Рулетка
8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках. Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

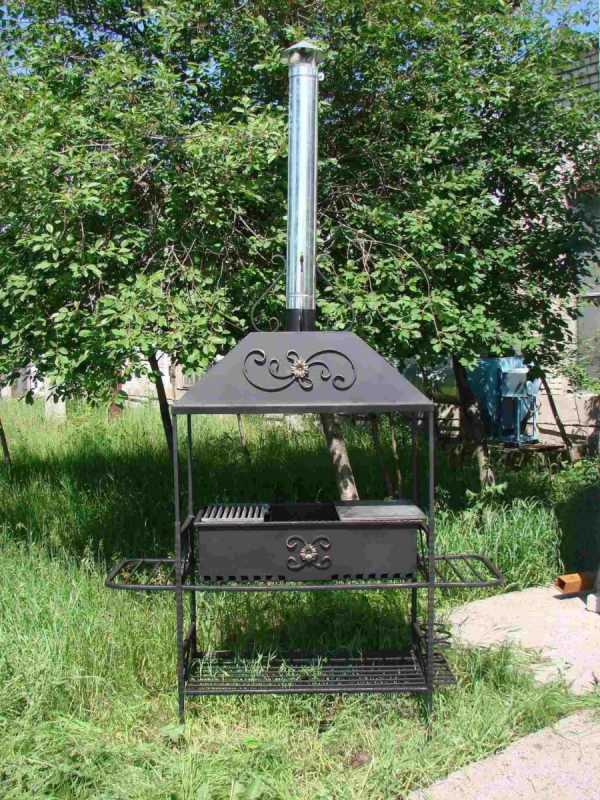

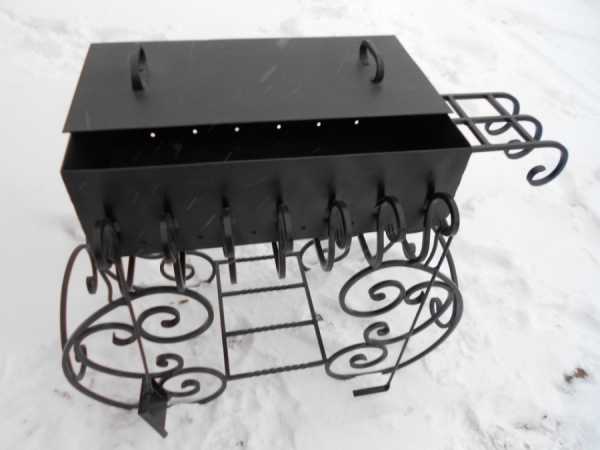

Мангалы из металла с навесом

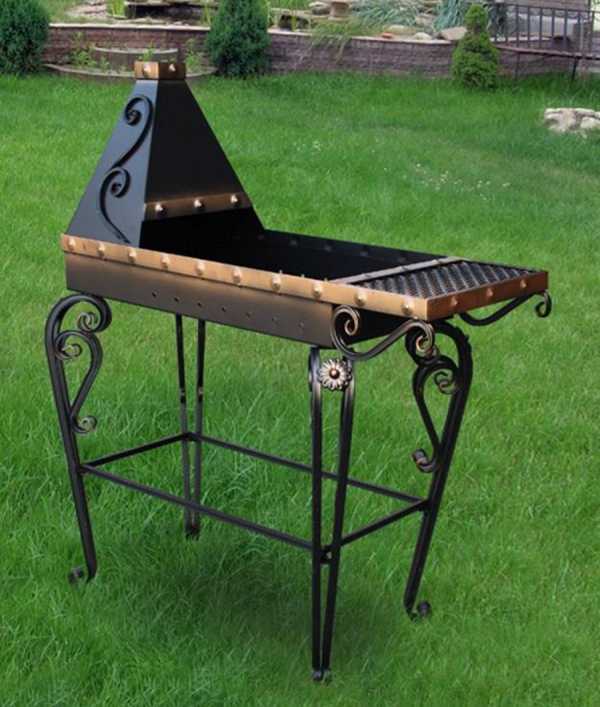

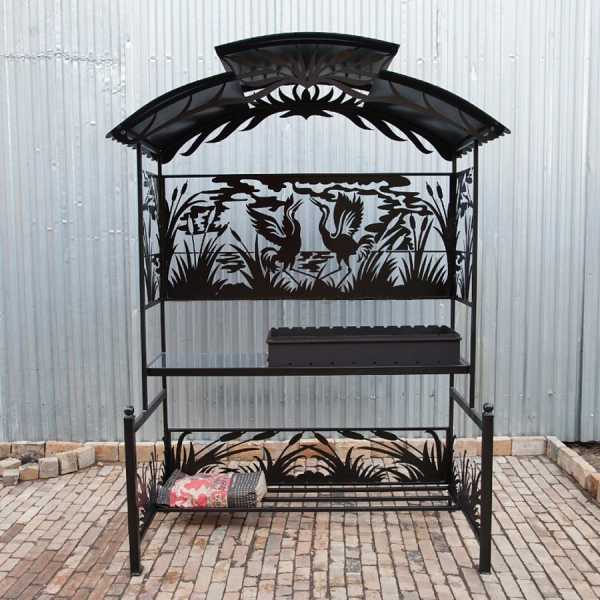

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

• Установка дополнительного навеса, не относящегося к мангалу
• Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

• Устойчивость к перепадам температур
• Жаростойкость
• Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

• Кремнийорганические эмали
• Порошковые термо краски
• Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

bouw.ru
