Как сделать тележку своими руками на 2 колесах: уроки работы с металлом

Здравствуйте наши постоянные читатели и просто гости Сайта про дачу. В сегодняшнем обзоре хотелось бы рассказать, как сделать тележку своими руками. Почему её нельзя купить в магазине, спросите вы. Да, конечно же можно. Просто если всё покупать, никакой зарплаты не хватит, да и качество покупного товара не всегда впечатляет.

Лично я смастерил для себя тачку хотя бы потому, что мне это было интересно. Я, вообще, получаю удовольствие от ручной работы. Если вы не из таких – вы не дачник! Но вернёмся к тачке.

Самая надёжная может получиться только из металла, притом лучше мастерить её на двух, а не на 4 колёсах. Всё-таки нужно отличать садовый инвентарь от складского.

Когда хотите что-то сделать своими руками, обязательно прикупите необходимый материал, притом лучше с запасом, от ошибок ведь никто не застрахован. У меня как раз было немного листового металла толщиной 1,5 мм, уголок и двадцать пятый профиль.

Ну и, конечно же, ни о какой работе со сталью не могло быть и речи, если бы в хозяйстве не было элементарных инвертора и болгарки. Доступный китайский инструмент позволил почти каждому дачнику почувствовать себя профессионалом.

Для начала я отрезал два куска профиля длиною 60 см и два 45 см и сварил из них вот такую рамку.

Это была несущая основа моей тележки, на которую я впоследствии поставил весь каркас.

Но для коробки этого оказалось мало. А потому в качестве стоек пришлось приварить ещё и четыре уголка. Варил намертво, чтобы не отвалилось. Кстати, если у вас есть сварочная маска хамелеон работа, вообще, не представит никакой сложности.

Завершила короб обшивка листовым металлом. Дело это только на первый взгляд может показаться простым. Каждый шов нужно хорошо заполнить и зачистить болгаркой. Не на продажу, конечно, мастерил, но красота радует глаз.

Дальше нужно было эту чашу поставить на колёса. Последние, кстати, пришлось покупать, самостоятельно делать их я ещё не научился. Взял китайские диаметром 220 мм, осознаю, что это не лучший вариант, но ведь мне нужна была тачка для дачи, а не минитрактор.

В качестве оси подошёл кругляк диаметром в два сантиметра. Поскольку для стоек я приспособил профиль 25×25 мм, то появилась возможность просто проделать в нём нужные отверстия и сначала отрегулировать ось на месте, а потом уже работать инвертором.

Только не забудьте отнести эту деталь сначала к токарю, пускай нарежет на её торцах резьбу или потом будете мучатся с леркой сами.

А вот так начала выглядеть тележка когда у неё появилось дышло:

Как видите, нового материала не добавилось, всё тот же двадцать пятый профиль и всё тот же двадцатый кругляк.

А между тем тачка почти готова, осталось только найти гайки и зажать на осях уже приготовленные колёса.

Конечный результат можно увидеть на следующей картинке, правда, там всё уже погрунтовано и разукрашено в лучшем виде, но ведь и вам так сделать никто не помешает.

Да, конечно, при желании можно обойтись и без металла, умельцы довольно успешно делают ручные тележки из дерева, но как на меня, то скорее декоративные изделие, чем по-настоящему строительный или садовый инвентарь.

А сейчас пришла пора прощаться. Конечно, в одном примере не поместишь все идеи «тележкостроения», тут главное начинать с простого, а дальше, набив руку, сможете ваять тачки уже по собственным «чертежам».

До встречи на страницах нашего блога, не забывайте узнавать у нас все секреты дачной жизни.

Василий Молька

Садовая тележка своими руками – варианты подсобной повозки + видео

Обыкновенная садовая тележка своими руками не только передвигается, но и изготавливается – не только из соображений экономии на покупке в магазине хозяйственных товаров. На земле найдется масса дел, которые требуют регулярной или эпизодической перевозки грузов, покупная тачка может справиться далеко не с каждым видом подсобных такелажных работ.

Тележка садовая – незаменимая помощница в загородном доме

В огородно-подсобном хозяйстве садовая тележка, двухколесная или четырехколесная, позволяет облегчить выполнение самых различных работ.  Вывоз мусора и бытовых отходов, пожухлых листьев и скошенной травы, перемещение строительных материалов, дров и угля – диапазон использования колесных средств малой механизации более чем широк. При благоустройстве территории дерном, при бетонировании крыльца своими руками, при разбивке клумб и парников, обустройстве парковых дорожек и т.д. обычная тачка увеличивает скорость работы в несколько раз.

Разумеется, проще всего купить колесную помощницу в магазине. Тогда и думать не надо, как сделать садовую тележку своими руками надежной и объемной. Но выбор покупных тачек и тележек зачастую ограничен единственной моделью, которую разработали еще при строительстве Беломорско-Балтийского канала – и с тех пор продолжают выпускать согласно известному принципу «Лучшее – враг хорошего». При самостоятельном изготовлении размер и грузоподъемность тачки определяет сам мастер, как и ее проходимость, ведь можно установить колеса различного размера.

Садовая тележка – своими руками из металла

Зато металлическая обладает другими достоинствами – она не гниет и не трескается, выдерживает большой вес и служит десятилетиями – если выбран качественный металл, все части хорошо пригнаны и приварены друг к другу. Садовая тележка четырехколесная и крупногабаритная, для перевозки тяжестей до 100 кг и больше, выполняется только из металла – подобной нагрузки ни одно дерево не выдержит.

Садовая тележка своими руками из металла — пошаговая схема

Шаг 1: сначала – емкость

Да-да, в отличие от деревянного аналога металлическая тележка собирается «сверху вниз». То есть габариты стального корыта или иной емкости определяют размеры рамы – но не наоборот. Желательно сразу проверить герметичность нашей емкости, тогда с ее помощью можно перевозить жидкие или пастообразные грузы без риска протечек на собственный садовый участок.

Шаг 2: теперь каркас

Его придется варить, болтовые соединения прочности не обеспечат. Ручка сразу приваривается к каркасу-раме, ее лучше выполнить буквой П. Верхняя перекладина этой П должна быть гладкой и параллельной земле. Для рамы металлической тележки выбираются обрезки труб (d от 20 мм) или арматура диаметром от 12 мм. Трубы предпочтительнее, т.к. их сварка обеспечивает большую прочность. Арматуру разумно использовать в качестве усиливающих перемычек, в том числе на ручке.

Шаг 3: установка колес и общая сборка

Крепеж колес выполняется их привариванием (по отдельности или осевым) к нижней части рамы. Кузов-емкость можно смонтировать на болтах – для этого в ней и раме сверлятся сквозные отверстия, куда потом вкручиваются болты, с обратной стороны затягиваемые гайками. Между головками болтов и плоскостью емкости нужно проложить герметизирующие шайбы.

Хорошим вариантом будет установка пневматических (то есть подкачиваемых насосом) колес на нашу металлическую тележку. Во-первых, это повысит ее грузоподъемность до 60-80 кг. Во-вторых, у тачки на пневмоколесах значительно увеличится проходимость. В-третьих, на рукоятку можно вывести управление колесными тормозами – перемещение тележки по наклонным плоскостям станет гораздо проще, без риска опрокинуться или рассыпать груз.



Оцените статью: Поделитесь с друзьями!

Как сделать тележку для дачи своими руками

Вся работа на загородном участке, учитывая его небольшие габариты, в основном ведется вручную. Да и редко кто из садоводов может позволить себе приобрести что-то из средств механизации – стоимость техники достаточно высокая, а используется она не так уж и часто.

Но вот перемещением различных грузов на даче – мусора, удобрений, строительных материалов – приходится заниматься регулярно. При разумном подходе свой труд можно несколько облегчить. Например, самостоятельно собрать небольшую тележку  для дачи. Как и из чего лучше ее сделать своими руками? С этим мы и разберемся.

Материал для тележки

Если ознакомиться с различными советами на многочисленных «дачных» сайтах, то вариантов всего два – дерево и металл. Несомненно – с древесиной работать намного проще. Понадобится лишь простейший инструмент, который есть на любой даче. Даже не имея каких-то профессиональных навыков в столярном деле, подобную тележку сделать не составит труда.

Но только вот насколько целесообразно изготовление «техники» из дерева?

  • Такая тележка постепенно начнет менять свою геометрию, и ее «двигательная» способность из-за перекосов конструктивных элементов станет ухудшаться. Вместо того чтобы облегчить труд дачника, подобное средство механизации только создаст дополнительные проблемы. Причина банальная – усыхание древесины.
  • Уход за деревянной тележкой нужен постоянный – пропитка материала, окраска и так далее, иначе она долго не прослужит.
  • То же касается и ремонта. Заменить треснувшую или прогнившую деталь несложно, но заниматься этим постоянно – перспектива малоприятная. Мало кто из авторов-изобретателей обращает внимание на то, что тележку по большому счету хранить негде – только под открытым небом. Из многочисленной армии садоводов-любителей лишь единицы могут похвастать тем, что на их участке есть просторный сарай для складирования инвентаря. В основном – маленькие дощатые «халупы».

Вывод

Тележку для дачи нужно делать из металла. Несколько сложнее, но намного практичнее.

Конструктивные особенности и размеры

Указывать какие-либо точные размеры тележки было бы неверно – они выбираются произвольно. Что учесть при их выборе:

Планировку участка

На каждой даче имеются дорожки, но вот их ширина может сильно отличаться. Габариты тележки должны быть такими, чтобы с ней было удобно управляться на любом сегменте территории дачи. Желательно и все перемещения (по возможности) свести к минимуму, в целях сокращения количества рейсов. Так и время экономится, и силы. Но это уже к вопросу о вместимости тележки. Нужно лишь подобрать оптимальное соотношение размеров рамы и кузова. Например, так:

Возраст дачника

Как правило, это люди преклонных лет, которые только на пенсии получили возможность целые дни проводить на даче. Проектируя тележку, не следует путать складской инвентарь с садовым. Для бытовых нужд, с учетом того, что у стариков (тем более женщин) силы уже не те, делать слишком габаритную «технику» не стоит. Даже при большой вместимости вряд ли она будет загружаться с верхом.

Рекомендация

Практика использования тележек на участке свидетельствует, что достаточные размеры (мм) – 1000 х 600 при глубине кузова 500. Небольшие отклонения в ту или иную сторону несущественны.

Количество колес

  • Четыре. Не вариант, так как дачнику нужна именно тележка, а не мини-трактор или мотоблок.
    Тем более что такую технику сложно развернуть на ограниченном пространстве.
  • Одно. Такая тележка для дачи не совсем подходит. На стройках используется, например, при перемещении грузов по узкому трапу. Но там работают, молодые, здоровые мужчины. Тележку с одним колесом трудно удержать в неизменном положении, она будет стремиться заваливаться набок.

Вывод

Для дачи оптимальный вариант – тележка с двумя колесами. Устойчивость и маневренность обеспечены, а сборка конструкции сложностей не вызовет.

Подбор металлопродукции для изготовления

Рама

Ее проще сделать из уголка или профиля (на 25). Даже если нет возможности использовать сварку, можно ограничиться болтовыми соединениями. В том числе, и при сборке кузова.

Колеса

Выбор большой. Например, от старого детского велосипеда, мопеда или иной техники б/у. Пригодится все, что подходит по размерам.

Ось

С учетом нагрузки, которую она должна выдержать, диаметр – не менее 20 мм.

Кузов

Для него – листовой металл толщиной в пределах 1,5 – 2 мм. Это обеспечит и прочность стенок, и тележка не получится излишне тяжелой. Или многослойная фанера, но обязательно – класса «водостойкая».

Рекомендация

Для обшивки кузова оцинковку брать не стоит. Ее главное преимущество – устойчивость перед коррозией. Но сверлить или варить такой металл довольно сложно, и это следует учитывать. Если готовую тележку качественно окрасить, то она получится ничуть не хуже заводской.

Как вариант, для кузова можно взять обрезанную железную бочку. Смотрите видео — тележка из старой бочки:

Опорные стойки

Их можно сделать из уголка или арматурного прутка. Форма любая – треугольник или прямая опора с «башмаком». Главное, чтобы в исходном положении тележка была устойчивой, а верхний срез кузова находился в горизонтальной плоскости.

Стойки для колесной пары

Тот же уголок на 25. В нем несложно проделать отверстия под ось.

Ручки

Оптимально – тонкостенная труба малого сечения. На ее конец несложно натянуть отрезок садового шланга. Получатся удобные рукоятки для управления тележкой.

Порядок изготовления садовой тележки

Алгоритм действий достаточно простой:

  • Сборка рамы.
  • Обшивка металлом.
  • Установка оси и колес.
  • Монтаж опорных стоек.
  • Крепление ручек управления.

Дальнейшее – чем и как покрасить – на усмотрение мастера. Все – тележка готова.

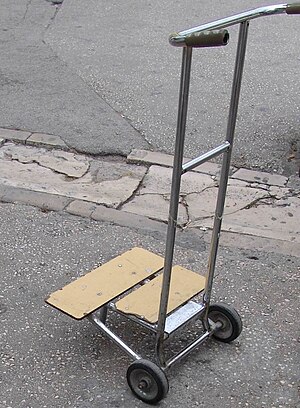

Тележка для мешков своими руками

/

/

Тележка для мешков своими руками

Как ни странно, при большом разнообразии моделей, которые предлагают магазины, многие хозяева пользуются самодельными тележками. Я тоже не остался в стороне. В импортных тележках меня не устраивает ходовая часть. Как правило, она сделана в виде двух обойм, в каждой из которых потри колеса, расположенных звездочкой. Такие конструкции громоздки и потому не очень удобны. Второй существенный недостаток — их нельзя катать по ступенькам. При весе поклажи в 30 и более кг нагрузка на ось d 8-10 мм во время скачка колес настолько велика, что «подвеска» очень быстро выходит из строя. И если пустую тележку, хоть с трудом, но в одиночку можно перенести на руках, то груженую, естественно, никак.

Решив, что хозяйственная тележка — не машина, смастерил простую, но надежную конструкцию, лишенную отмеченных недостатков (на фото) Во-первых, поставил прочную ось и колесо со сплошным диском (без спиц). Во-вторых, для предупреждения их поломки под нагрузкой использовал принцип салазок: к раме по обеим сторонам прикрепил на уровне колес дугообразные металлические скобы (см. рис.), сделанные из пружины от маятниковых часов. При скатывании колес по ступеньке тележка продолжает движение, соскальзывая по ним, как санки. Длина полозьев позволяет колесам приземлиться плавно, без удара. Это и есть главная «фишка» моей самоделки. Все остальное — довольно стандартно: есть откидная площадка с бортиком, упирающаяся в П-образную перекладину. Скрепил их между собой болтовым соединением с прокладками из шайб. Между дугами рамы натянул поперечины из проволоки, чтобы положить груз.

Это первый вариант тележки, который изготавливался специально для перевозки в грузовых лифтах, способен выдержать и перемещать на себе до 1000 кг груза. Но рекомендуется до 400 кг.

Для изготовления тележки потребовалось

  • фанера 12 мм;
  • фанера 10 мм;
  • брус 75*75;
  • колеса для тележки платформы;
  • саморезы по дереву;
  • Винты для крепления колес.

Изготовление тележки

Усилил основание по периметру бруском, а также диагонально 3 перемычки.

Вырезал из фанеры 10 мм 4 треугольных площадки, закрутил на платформы через бруски.

И установил колеса на винты.

Вот собственно и грузовая платформенная тележка готова.

Перевозка строительных материалов на такой тележке выглядит так.

  • Загрузили строительные материалы в холле 1 этажа;
  • Переместили по общему коридору;
  • Завезли в лифт;
  • Поднялись на лифте;
  • Вывезли тележку из лифта и завезли до порога квартиры.

Все быстро и просто, без рассыпания мусора, и вызова грузчиков.

Еще одно применение тележки, как и было, описано выше – это перемещение строительных материалов внутри помещения – без необходимости постоянно что-то перекладывать с места на место.

В предпраздничный короткий рабочий день потребовалось срочно доставить тяжелый груз. Помощников нет и самое неприятное в коробке весом 90 кг уже были оборванны ручки для переноски. Никаких тележек или тачек под руками не было. Чтобы не повредить ценное оборудование в коробке и справиться одному с транспортировкой до места погрузки, был придуман лайфхак с применением подручных материалов.

Как сделать тележку своими руками

Вопрос перемещения ценного груза надо было решить быстро и без последствий для груза и здоровья. Задача решена изготовлением самодельной тележки. Оставшиеся после замены мебели ролики и два куска доски как раз пригодились. На каждую доску было закреплено при помощи коротких саморезов два ролика. Смотри фото и видео. Путем наклона коробки под каждую длинную сторону коробки была установлена доска. Большая площадь соприкосновения и вес коробки обеспечил надежный контакт с импровизированной тележкой. Конечно конструкция тележки примитивна, колеса позволят перемещать груз только по ровной поверхности и для поворота потребуется кантовать всю коробку. Но в условиях цейтнота времени самодельная тележка была сделана за пять минут, а через 15 минут коробка с оборудованием уже грузилсь в автомобиль. Как видите маленькое изобретение из подручных материалов пригодилось. Самодельную тележку можно модернизировать, установив с одного края поворотные мебельные ролики, а также соединить при необходимости доски поперечными планками. Сделай сам лайфхак!
