Как сделать откатные ворота своими руками

Можно узнать как изготовить и смонтировать ворота самому, но лучше это доверить специалистам.



Адрес и телефон maxfort.ru

Сдвижные, въездные ворота самостоятельно. Пошаговая инструкция.

Изготовить откатные ворота самому не так уж и сложно,  в том случае, если у вас есть небольшой опыт и необходимые инструменты и материал. Если все делать точно по инструкции, то качество ворот будет сравнимо с сдвижными воротами, которые производят фирмы,а может даже и лучше. Самодельные откатные ворота буду выглядеть, и работать, как  обычныевъездные ворота.

И так откатные ворота или въездные ворота нам известны уже очень давно. Сама конструкция ворот, по сути, не менялась, но совершенствовалась и улучшалась. Можно подметить, что сейчас распространены 2 вида раздвижных ворот, которые можно изготовить самостоятельно.

  1. – Рельсовые ворота
  2. – Консольного типа.

Сейчас, рельсовые сдвижные ворота это уже прошлое, их часто можно встретить на промышленных объектах или у обычных людей.

Это устаревший тип ворот, которые мы не будем рассматривать для самостоятельного изготовления. Въездные ворота консольного  типа это ворота, которые можно найти и увидеть повсеместно.  Это более распространённый и универсальный вид ворот.  Для него не трудно найти необходимые компоненты. Консольного типа ворота легко установить. Преимущества не будем рассматривать, вы их заметите сами со временем.


И так что нам понадобится для работы?
  • Инверторный сварочный аппарат или обычный рассчитанный на ток от 1000 Ампер. Инверторный аппарат по цене выходит дороже, чем обычный, но и варит он лучше и не портит, металл. Будьте внимательны при работе с обычным аппаратом, часто бывает, что он перегревается! Обязательно нужны будут электроды толщиной в 2,5мм или 3мм. Их можно приобрести на любом строительном рынке или в специализированном магазине.
  • Болгарка с двумя типами дисков или отрезная машина по металлу. Первый тип дисков для нарезки заготовок для сдвижных ворот, а второй тип для обработки метала для покраски.
  • Воздушный компрессор для покраски ворот – это оптимальный вариант, если такового нет, подойдет обычный валик или кисточка, но в этом случае краска будет ложиться очень не аккуратно и будет много подтеков.
  • Всевозможные инструменты: молоток, пассатижи, очки для болгарки, дрель или шуруповерт, уровень, рулетка, клепатель.





Какой материал нам понадобится для изготовления въездных ворот своими руками?

  • Металл нескольких видов. Профильная труба для каркаса – 60х40х2, 60х40х2,5 (Оптимальный вариант) можно так же и 60x20x2 или 2,5 или 1,5 в зависимости от габаритов будущих ворот. Для перемычек подойдут 40х20х1,5-2-2,5. Металл можно найти на  металлобазах. Старайтесь выбирать профильную трубу в хорошем состоянии не ржавую  или испорченную. Количество металла вы сможете высчитать по чертежу для откатных ворот.
  • Обшивка. Тут все уже зависит от вашей фантазии и задумок. Стандартно ворота обшиваются профлистом (профильным листом). На рынке можно будет найти огромный ассортимент профлиста разных размеров и расцветок. Так же подойдет полиэстер – это полупрозрачный материал. Дерево – такую обшивку придется дополнительно обрабатывать.
  • Краска и грунтовка. Тут тоже выбор широк, все зависит от средств, которыми вы располагаете. Мы рекомендуем использовать грунтовку и краску  Hammerite. Краска  и грунтовка Hammerite высокого качества, быстро сохнет.
  • Консольное оборудование – это главная составляющая в воротах, которые мы будем делать самостоятельно.





Из чего же состоит комплект консольного оборудования?

Балка, два  ролика, концевой ролик, улавливатель, поддерживающие верхние ролики. Комплекты консольного оборудования бывают нескольких типов (для разных размеров ворот). Производителей тоже огромное количество, оптимальный вариант по цене – Doorhan или Roltek. Консоль придется покупать в компании занимающейся воротами.

  • Если вы хотите автоматические сдвижные ворота, то вам так же понадобится автоматика для ворот. На рынке можно найти огромное количество всевозможных приводов для ворот разных компаний и марок. Doorhan, Came, Nice, Faac, BFT. Цены так же отличаются в зависимости от двигателя и производителя. Старайтесь выбирать автоматику, которая наилучшим образом подойдет для ваших ворот. Так же не стоит забывать о комплектации привода, если вам не нужны дополнительные аксессуары, то их попросту не стоит заказывать. В комплект к автоматике должны обязательно входить зубчатые рейки.
  • Заклепки или саморезы по металлу для того, что бы обшить ворота.



И так это был основной перечень необходимых инструментов и материалов, чтобы своими руками сделать откатные ворота

Вы готовы приступить к производству въездных ворот, но не спешите, нам потребуется спланировать все этапы производства, подготовить чертежи и место для установки ворот, а так же место где мы будем делать ворота.



Первым делом нам необходимо найти и подготовить место под ворота, а так же определится с направлением отката полотна ворот. Проем должен быть ровным, очищенным от мусора и неровностей и обставлен столбами. Нам так же потребуется провести бетонирование под ролики и автоматику, но этот этап мы рассмотрим в отдельной статье.



Схема откатных ворот это важная часть планирования самодельных ворот. Нам потребуется обязательно измерить ширину, высоту, просвет между воротами и проверить будет ли достаточно места для отката. Чертежи откатных сдвижных ворот вы сможете найти в статье посвящённой чертежам и схемам въездных ворот.

Один и немало важных этапов является подготовка места для изготовления полотна ворот. Тут не чего сложного нет. Нам нужно будет изготовить  и закрепить специальных “козликов”, на которых мы будем варить и красить ворота.



И так все готово для того что бы самостоятельно сделать ворота, у нас есть чертежи и схемы ворот, весь материал куплен, все инструменты подготовлены, стенд для ворот готов. Вам стоит так же ознакомиться с ворота своими руками фото. Ну а после мы приступим.



Делаем сдвижные, откатные ворота своими руками !

Имея на руках чертежи, которые мы распечатали или нарисовали, мы примерно знаем, сколько металла понадобится. Тут будет два типа: для основной конструкции и для перемычек. Вымеряйте и разрезайте металл осторожно, старайтесь выдерживать угол нареза у перемычек.


Металл готов, теперь необходимо будет его сварить в единую конструкцию тут-то стенд, который мы соорудили понадобиться.  На схемах, которые вы видели в статье, четко видно как нужно будет собирать всю конструкцию и располагать ее на стенде.  Старайтесь варить ворота аккуратно, что бы в металле не оставалось дырок, и швы были качественные. Если вы пользуетесь обычным аппаратом, вам придётся делать это с перерывами, так как аппарат быстро нагревается и может автоматически выключиться. Тут электроды подойдут на 2,5мм и 3мм.  Выполняя этот этап, будьте очень внимательны, чтобы не допустить никаких ошибок.



Рама для ворот и балка готова. Теперь наступает этап шлифовки и обезжиривания ворот. Для этого нам понадобится болгарка с шлифовальным диском или обычная шкурка, если у вас нет дисков для шлифовки.  Старайтесь убрать с поверхности конструкции всю ржавчину и тщательно шлифуйте места, где вы варили. После того как вся конструкция будет очищена нам потребуется ее обезжирить и подготовить для покраски. Для обезжиривания полотна подойдет ацетон или бензин. Протрите всю конструкцию влажной тряпочкой или губкой. Дождитесь, пока все высохнет, и приступайте к покраске.


Оптимальным инструментов для покраски и грунтовки будет воздушный компрессор, они не дорогие и красят очень качественно. Покраска ворот пройдет в два этапа.


Первый этап это нанесение грунтовки на металл.  Старайтесь нанести грунт на всю поверхность таким образом, чтобы не было разводов и капель. Нам потребуется, какое-то время пока грунт высохнет. После этого мы можем спокойно наносить краску на поверхность, зная, что она ровно ляжет, и конструкция не будет ржаветь.

Второй этап покраски ворот выглядит, так же как и нанесение грунта. Ждем, пока краска высохнет.  Конструкция ворот готова. Если вам кажется, что  покраска прошла не особо удачно вы можете нанести еще один слой.


И так мы смогли нарезать и сварить ворота, мы их покрасили и они сохнут. Время пока краска окончательно высохнет, может колебаться от нескольких часов до нескольких дней.

Пока ворота еще не готовы, мы можем подготовить место под ролики и привод. А так же забетонировать основания и столбы, если их нет. Так же вам потребуется провести электроэнергию к воротам, если у вас будет автоматика.


В этой статье мы рассмотрели основные этапы как самому(самостоятельно) сделать(изготовить)откатные, въездные, сдвижные ворота консольного типа. Такой тип ворот наилучшим образом подойдет для вашей загородной дачи или дома.
Как правильно установить ворота, забетонировать основания самому, мы более подробно рассмотрим в следующей статье. Если вы что-то не нашли или не поняли, пишите нам и мы рассмотрим все возникшие вопросы.



установка раздвижных ограждений и монтаж сдвижных моделей, как сделать чертеж

Откатные ворота, которые еще совсем недавно являлись предметом роскоши и стоили немалых денег, постепенно выходят на рынок для рядового потребителя. Удобство в использовании и экономия пространства полностью оправдывают вложенные средства. Есть огромное количество предложений готовых конструкций от различных отечественных и зарубежных производителей. Множество компаний оказывают услуги по изготовлению и монтажу таких ворот.

Но если у вас есть даже небольшой опыт работы со сварочным аппаратом и минимальные навыки в строительстве, то не составит особого труда сделать такую конструкцию своими руками, сэкономив тем самым приличную сумму денег.

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

  • Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
  • Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
  • Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
  • Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
  • Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
  • В зимний период не требуется расчистка снега перед открыванием створки.

Несмотря на все перечисленные преимущества, прежде чем приступить к изготовлению и монтажу ворот нужно учесть множество других факторов.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

  • для подвесного и колесного видов конструкций – ширине полотна,
  • для консольных ворот – на 40-50% больше ширины створки.

Вглубь участка на расстоянии 40-50 см от забора пространство необходимо оставить свободным. Рельеф грунта должен быть максимально ровным, без сильных перепадов, чтобы по ходу движения нижней балки не возникало препятствий.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

На фото пример подвесных откатных ворот при въезде на производство.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

Не рекомендуется устанавливать рельсовые конструкции в регионах, где часто возникают снежные заносы.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Такие ворота можно сделать со встроенной калиткой, но это не всегда удобно. Так как полотно приподнято от земли примерно на 8-10 см, порожек такой калитки может представлять сложность для прохода маленьких детей и пожилых людей.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Принцип работы

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

  • Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
  • Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
  • Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.
  • Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
  • Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
  • Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Для этого используют подходящий по мощности двигатель и редуктор. Есть прецеденты, когда в качестве двигателя использовался шуруповерт. Также, если вес полотна небольшой, возможна установка более дешевого привода для гаражных ворот.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

  • Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
  • Для веса 500-600 кг — подходящая мощность 350-400 Вт.
  • Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Автоматические приводы можно выбрать среди множества предложений отечественных и зарубежных производителей. Обратить внимание нужно на такие детали как шестерни в редукторе.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

  • привод;
  • фотоэлементы на выезд;
  • фотоэлементы на въезд;
  • сигнальная лампа;
  • антенна радиоуправления;
  • ключ-кнопка;
  • рейка;
  • пластины концевых выключателей;
  • пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки.

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

Такой способ подведения автоматики несколько сложнее, но в случаях сильных снегопадов не нужно будет ежедневно очищать площадку фундамента от осадков.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Лучше выбрать привод с 12 полюсами и частотой вращения 500 оборотов в минуту или с 6 полюсами и частотой 1000 оборотов в минуту. Привод можно приобрести в специализированных магазинах, либо воспользоваться запчастями от старого автомобиля или стиральной машинки.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна.{2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Если 1 кв. м профильного листа весит 4 кг, то стальной лист толщиной 2 мм весит 17 кг. Вес кованой, деревянной и других обшивок рассчитывается индивидуально. В среднем, ворота с полотном 4х2 м, обшитые профилем будут весить около 200 кг.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказвывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.

На чертеже должны быть точно обозначены все размеры, места сварки и креплений. Крепление зубчатой рейки возможно как к несущей балке, так и к нижнему профилю рамы.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

  • Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.
  • Для силовой рамы нужен профиль прямоугольного сечения 60х40 мм и толщиной металла 2 мм отрезками:
  1. 1 отрезок длиной 4 метра;
  2. 1 отрезок – 6 метров;
  3. 2 отрезка – примерно по 2 метра;
  4. 1 отрезок – около 2,8 метра.

Итого понадобится почти 17 метров такого профиля.

  • Для каркаса подойдет профиль прямоугольного сечения 20х20 мм или 30х20 мм с толщиной металла 2 мм. В общей сложности нужно около 24 метров профиля.
  • Для закладной потребуется швеллер шириной 20-40 см и длиной, равной ½ проема ворот: данном случае – 2 метра. Толщина металла должна быть не меньше 3 мм. На швеллер будут устанавливаться, крепиться сваркой консольные блоки, механизм электропривода.
  • Для каркаса фундамента необходимо не менее 15-20 метров арматуры сечением 12-16 мм.

Толщина и размеры каждой части чертежа напрямую зависят от материала, который будет использоваться для обшивки створки.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.

Материалы

Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:

  • профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
  • направляющая балка 60х70 мм;
  • профнастил 8-10 кв. м;
  • заклепки или саморезы для крепления обшивки в количестве около 200 штук;
  • швеллер 40х200 см;
  • арматурные пруты 15 метров.

Кованые элементы сами представляют собой внутренний каркас ворот и крепятся к силовой раме с помощью сварки. Дополнительной обшивки такие ворота не требуют, разве что в качестве дизайнерского решения.

Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:

  • итальянские – Combi Arialdo и Flatelli Comunello;
  • российские – Ролтэк и Doorhan;
  • белосусский Alutech.

Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:

    1. Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
    2. Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
    3. Нижний улавливатель – 1 шт.
    4. Верхний фиксатор – 1-2 шт.
    5. Концевой ролик – 1 шт.
    6. Заглушки на несущую балку – 2 шт.

    Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.

    Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.

    Если крепление производится на кирпичные или железобетонные опоры, то их размер должен быть не меньше 20х20 см.

    На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.

    Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.

    Изготовление

    Для того чтобы изготовить своими руками раздвижные ворота необходимы следующие инструменты:

    • инверторный сварочный аппарат и электроды;
    • клепатель или шуруповерт;
    • болгарка со сменными дисками для резки и шлифовки;
    • бетономешалка, лопата или прут для проштыковки бетона;
    • маркер, рулетка, молоток, пассатижи, дрель, строительный или лазерный уровень;
    • краскопульт или воздушный компрессор для нанесения грунтовки и краски. Можно использовать кисти и валики, но тогда слой получится более толстым и неоднородным;
    • защитные приспособления для глаз, дыхательных путей и рук.

    Также понадобятся антикоррозийная грунтовка, ацетон или другой растворитель, алкидная или акриловая краска для наружных работ.

    В пошаговой инструкции по изготовлению и установке выкатных ворот дана информация, как сделать все работы своими руками:

    На начальном этапе следует сделать фундамент под закладную и при необходимости под опорные столбы. Под закладную размечается и выкапывается яма на глубину промерзания грунта. В зависимости от региона она может быть – от 1 до 2 м. Длина фундамента равна ½ от ширины проема, в данном случае – 2 метра. Ширина ямы – 40-50 см. В зависимости от глубины ямы необходимо засыпать щебень и песок слоями 10-30 см и тщательно утрамбовать каждый слой.

    Каркас из арматуры делается с помощью сварки прутов между собой, а затем к готовому каркасу приваривается швеллер. Получившаяся конструкция устанавливается в яму ровно по линии грунта вплотную к столбу забора. Горизонтальность обязательно проверяется лазерным или строительным уровнем. Если планируется установка автоматических ворот, перед заливкой фундамента необходимо провести проводку к швеллеру в пластиковой или металлической трубе диаметром не менее 2,5 см.

    Бетон для фундамента замешивается в бетономешалке в соотношении:

    • 1 часть цемента М400 или М500;
    • 3 части песка;
    • 3 части щебенки.

    Для ямы высотой 1 метр, длиной 2 метра и шириной 50 см понадобится около 1 куб. м бетона. В процессе заливки раствор нужно периодически проштыковывать лопатой или прутом арматуры, чтобы выпустить лишний воздух.

    Первые 3-7 дней залитый фундамент необходимо поливать водой для предупреждения образования трещин и сколов.

    Под фундамент для опорного столба нужна яма размерами 50х50 см. Опорный столб лучше устанавливать с внутренней стороны участка, чтобы не уменьшать проем ворот. Подготовка ямы, раствора и арматурного каркаса производится по примеру закладной. Ответный столб и швеллер можно установить и на винтовых сваях, но такая конструкция в зависимости от грунта может быть менее долговечной.

    Следующий этап — изготовление полотна ворот. Металлический профиль для рамы и каркаса нарезаются болгаркой по указанным в чертеже размерам. На специальной подставке, которая должна быть больше готовой конструкции, раскладываются составные части силовой рамы и при необходимости подгоняются по размеру.

    Места стыков сначала нужно прихватить точечной сваркой, а затем проварить все швы полностью. Чтобы исключить вероятность попадания воды или снега в конструкцию полотна, нужно заварить все отверстия.

    Швы аккуратно шлифуются болгаркой или наждачной бумагой до приемлемого внешнего вида. Внутреннюю часть рамы, которая будет соприкасаться с каркасом, необходимо обезжирить растворителем и покрыть двумя слоями антикоррозийной грунтовки.

    Второй грунтовочный слой можно наносить только после полного высыхания первого. Покрытие грунтовкой внутренней части рамы на этом этапе производится потому, что после соединения с каркасом обработка закрытой поверхности будет уже невозможна.

    После того как готова силовая рама, таким же образом необходимо сварить каркас. Обработка швов и грунтовка поверхности выполняется по тому же принципу, но у каркаса грунтуется внешняя сторона, которая будет соприкасаться с силовой рамой. После высыхания покрытия каркас устанавливается внутри рамы.

    Центровка внутреннего каркаса относительно рамы производится в зависимости от способа обшивки ворот. Если облицовка выполняется только с внешней стороны, то каркас приваривается вплотную к наружной части рамы. При двухсторонней облицовке каркас устанавливается ровно посередине.

    Сварка каркаса с рамой выполняется очень осторожно, чтобы из-за перегрева металла не произошло перекоса конструкции.

    Сначала крепление делается небольшими точками сварки на расстоянии 50 см друг от друга. Затем стыки привариваются небольшими отрезками по 1-2 см с разных сторон, и только оставшиеся отрезки по 5-10 см можно проваривать сразу. Работы обязательно выполняются с обеих сторон полотна. Несущая балка приваривается к раме по такому же принципу.

    На завершающем этапе изготовления полотна производится шлифовка сварных швов, обезжиривание поверхности растворителем, покрытие грунтовкой и окраска. Грунтовку и покраску лучше выполнять в два-три слоя, при этом второй слой наносится только после полного высыхания первого. Наносить покрытия нужно равномерно, чтобы не возникало потеков и неровностей. Для этого лучше использовать специальный компрессор.

    Профнастил крепится к каркасу саморезами с помощью шуруповерта или заклепками с использованием специального клепателя. Первые крепления делаются по углам полотна, а затем по всему периметру на расстоянии 15-20 см друг от друга. Если одного профилированного листа недостаточно, то каждый следующий лист устанавливается внахлест на предыдущий.

    Монтаж

    Установка полотна ворот происходит только после полного застывания фундамента, которое возможно через 10-28 дней после заливки. Скорость высыхания зависит от состава раствора, температуры и влажности окружающей среды.

    Сначала с помощью лазерного уровня или шнурка намечается траектория движения створки ворот. На максимальном расстоянии друг от друга на швеллер устанавливаются роликовые опоры.

    Сдвижные ворота ставятся направляющим рельсом на каретки так, чтобы ролики находились внутри несущей балки. При установке нужно постоянно поддерживать полотно конструкции вертикально, для этого понадобится помощь одного или двух человек.

    Положение консольных блоков важно правильно отрегулировать и проверить горизонтальность нижней балки строительным уровнем.

    Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см. Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам.

    Если все механизмы работают правильно, полотно нужно снять с консольных блоков, каретки с нижних площадок, а сами площадки полностью приварить к швеллеру.

    Не стоит крепить площадки на швеллер с помощью болтов, которые идут в комплекте. Если окажется, что при установке возникла даже небольшая погрешность, открутить такие болты уже не получится. Для переустановки придется их срезать и проделывать все действия заново.

    Роликовые тележки снова закрепляются на площадки, на них надевается полотно и при закрытых воротах производится окончательная регулировка с помощью гаечного ключа. Верхний фиксирующий ролик крепится сваркой к металлическому столбу или закладной в кирпичном столбе, которая находится над фундаментом.

    Ответный столб должен быть установлен на фундамент или закреплен сваркой на закладных на кирпичном столбе. Длина столба должна быть равной высоте створки ворот или немного выше. К ответному столбу привариваются нижний и верхний улавливатели. Нижний крепится на 5 мм. выше уровня заезда концевого ролика: так уменьшается нагрузка на опорные консольные блоки при закрытых воротах. Верхний улавливатель нужно крепить на 5 см. ниже верхней части створки ворот.

    Концевой ролик необходимо установить внутри направляющей балки и зажать его болтами. Для большей прочности ролик можно приварить в направляющей рельсе. И в завершение на несущую балку с обеих сторон прикрепляются заглушки, которые необходимы для того, чтобы в рельс не попадали снег и грязь, препятствующие работе конструкции. Резиновые заглушки просто вставляются в рельс, а металлические крепятся при помощи сварки.

    Декор

    Декорирование откатных ворот возможно самыми разнообразными способами. Украшением может служить уже сама обшивка ворот, которую можно сделать из самых разных материалов.

    Дополнительная облицовка металлическими лентами делает ворота более строгими и массивными на вид.

    Довольно часто на деревянные и металлические ворота крепят кованые элементы.

    Установка запора на автоматические ворота обычно не требуется, так как они приводятся в движение с помощью пульта или кнопки. Открыть такие ворота руками попросту невозможно. Но на механические конструкции запорные элементы и замки нужны в обязательном порядке. Чаще всего устанавливаются простые запоры, которые сложно назвать декоративными.

    Красивые примеры

    Вертикальная обрешетка на заборе смотрится лаконично и строго.

    Возможно совмещение профнастила с обрешеткой.

    Комбинированная облицовка с элементами ковки всегда будет смотреться дорого и презентабельно.

    Ворота из дерева или сэндвич-панелей также часто украшают коваными изделиями.

    Часто используются кованые конструкции без дополнительной облицовки.

    Весьма неплохо выглядят кованые ворота с дополнительной обшивкой прозрачным поликарбонатом.

    Для облицовки можно использовать закаленное стекло, которое можно оставить прозрачным, затемнить тонировкой или попробовать в сочетании с металлом.

    О том, как правильно сделать откатные ворота своими руками, смотрите в следующем видеоролике.

    Как сделать откатные ворота самому

    Для въезда на этот дачный участок выбрана конструкция откатных ворот с верхней направляющей. Грунт на участке глинистый с сильным сезонным пучением, что не позволяет использовать нижнюю направляющую с заливкой блока фундамента. Преимущества перед распашными воротами очевидны: меньше места для очистки от снега в зимний период, возможность более дешевой автоматизации откатных ворот.

    Ворота с верхней направляющей также часто используют на складских и гаражных объектах. Они не требуют обслуживания и долговечны. В отличие от ворот с нижней направляющей для изготовления ворот не требуется покупать специализированных дорогих компонентов (рельс, тележек), заливать большой объём бетона, использовать для полотна ворот прочный металлопрокат.  Поэтому стоимость изготовления таких ворот в несколько раз меньше. Есть и ограничения такой конструкции — въезд большегрузных автомобилей на участок при низкой высоте столбов невозможен.

    Для начала мотобуром были пробурены на глубину промерзания (1.5 метра)  лунки шириной 200мм и расширены в основании буром ТИСЭ. Для столбов была выбрана квадратная труба 100мм.  Столбы выставлялись по одной линии и по лазерному уровню были отрезаны на одинаковую высоту для крепления швеллера.

    Швеллер 16 длиной 9 метров найти на ближайшем рынке оказалось задачей простой, но найти того, кто 9 метров привезет одним куском — не получилось, поэтому для перевозки швеллер был распилен на куски 6 и 3 метра и сварен на месте.



    На крае швеллера было размечено и просверлено  два отверстия 12мм, такого же размера отверстия были просверлены в крайнем столбе.

    Сверление швеллера возможно только на свежезаточенном сверле, поэтому практически после каждого второго отверстия сверло затачивалось с помощью болгарки (точильный станок больше подходит для таких действий).

    С помощью лебедки, закрепленной на трубе, втавленной в первый крайний столб был поднят один конец швеллера и прикреплен на один болт. При этом длина трубы превышала длину столба на 70 см для возможности поднять швеллер на нужный уровень.

    Далее труба с лебедкой была переставлена на второй крайний столб. Швеллер был поднят на высоту и прижат железной струбциной к столбу. Во втором крайнем и в двух средних столбах были просверлены отверстия по месту и затянуты болтами.

    На швеллер по всей длине был приварен уголок 40мм,  по которому будут ездить ворота на роликах.

    Швеллер был приварен к столбам для исключения сдвижек при весенне/осеннем пучении грунта.

    Ролики, на которых ездят ворота можно приобрести в любом магазине автозапчастей.

    Для боковых роликов, удерживающих ворота от соскальзывания были куплены 6 роликов — малых подшипников генератора ВАЗ 2110, для верхних роликов — подшипники генератора ВАЗ, М-2141 15х42х13.

    К метровым 40х20 трубам толщиной стенок 2мм были приварены уголки 40х40. В трубе и уголках были просверлены отверстия 12мм, при этом учитывалось что внутренний диаметр подшипника составлял 15мм, поэтому центры болтов были смещены к одной стороне подшипника, на которую будет идти нагрузка.

    Для одного подвеса понадобилось 3 болта 12мм и 6 гаек.

    Размер ворот превышает размер проёма на 20 сантиметров для исключения зазоров и организации нижних стопоров и роликов. Выполнены ворота из трубы 20х40 толщиной 1.5мм и трубы 20х20 под размер профлиста. Укрепление диагоналей ворот не требуется, т.к. нагрузка от трёх подвесов распределяется равномерно, не вызывая угловых нагрузок.

    Каркас ворот был закреплен на трёх подвесах. При этом при навесе проверялось горизонтальность нижней планки каркаса. Средний подвес был прикреплен последним.

    В подвесах было просверлено отверстие и вставлен длинный 10мм болт для исключения возможности снятия ворот.

    Нижние ролики ворот приобретены в мебельном отделе Леруа-Мерлен. Они были установлены на приваренный к среднему столбу уголок 40х40мм

    Ролики прочно удеживают полотно ворот от бокового ветра.

    В качестве принимающей стороны были использованы ролики от подставки для перемещения мебели.

    Стопором закрытых ворот послужил уголок 40х40, служащий также для закрытия ворот на навесной замок. Стопор закреплен болтом и если понадобится снять ворота, его можно будет просто открутить, и скатить ворота с направляющей. В завершение на каркас ворот навешивается профлист.

    Vparnike.ru

    Откатные ворота своими руками- комплектующие для откатных ворот, полная технология которая описывает как сделать откатные ворота своими руками, а такж

       Откатные (раздвижные) ворота имеют обширное и многофункциональное применение во многих областях строительства и эксплуатации жилых и производственных помещений. Терминология ворот консольного типа имеет ряд названий — откатные ворота,  сдвижные ворота и консольные откатные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания «Стальная крепость»  поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента,  а также чертежи стандартных ворот и общая схема таких конструкций.

    Устройство ворот

    Схема откатных ворот:
    1. Направляющая балка
    2. Опора роликовая (тележка)
    3. Ролик концевой съёмный
    4. Ловитель нижний
    5. Ловитель верхний
    6. Верхний фиксатор с роликами (кронштейн)
    7. Подставка

       Две несущие роликовые опоры прикреплены к фундаменту ворот.  Направляющая балка прочно приварена к нижнему краю существующего полотна откатных ворот. Для обеспечения перемещения створки и основной нагрузки ворот используют специальные опоры. Монтаж опоры производится на подставки, или с применением закладных болтов. В несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция  позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

    Условия монтажа откатных ворот

       Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

       Компания «Стальная крепость» за многие годы работы  разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм. Прилагаемый ниже чертеж для рамы, шириной 4 метра.



    К готовой системе конструкционной рамы сдвижных ворот приваривается  специальная направляющая (на чертеже представлена типовая направляющая от компании «Стальная крепость»)

    Готовая  конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

    Выбор комплектующих для монтажа откатных ворот.

       Подбор комплектующих осуществляется с учетом требований по весу, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которая определяет долговечность и практичность при эксплуатации. В данном случае  мы рекомендуем использовать направляющие от компании «Стальная крепость»

       Наши клиенты  смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании «Стальная крепость» , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

    Как изготовить и установить откатные ворота своими руками?

       Для того чтобы сделать качественный монтаж откатных ворот самостоятельно  и изготовить  их своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место, где будет производиться «откатывание»  полотна  ворот.

       На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть  больше ширины проема ворот, примерно, на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равнозначна половины ширины проема. Значит, участок,  который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину, следовательно, будет достаточно и  400 мм. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

    Монтаж откатных ворот своими руками.

    1. Закладка фундамента:

       А) разметка ямы и выемка грунта

       Б) изготовление и установка закладного элемента

       В) заливка ямы бетоном

    2. Если  откатные ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

    3. Установка ворот и ответного столба

    4. Установка автоматики для откатных ворот

       Перед установкой электропривода необходимо заложить кабели.Схема электропроводки показана ниже.



    Пошаговое бетонирование основания для монтажа откатных ворот
    Шаг 1. Разметка ямы под ФУНДАМЕНТ для
    откатных ворот

    Начиная с внешнего края проема, в стороне от откатных ворот отложите нужное  расстояние, равное одной второй (половине) ширины проезда (это  будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления нашего фундамента ворот).



       Если  будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот,  необходимо с  противоположной стороны нашего проема, напротив ямы под бетонное основание,  произвести разметку ямы под ответный столб.

       Конструкция ямы должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри,  тем самым, не заужая проем конструкции. В случае автоматизации сдвижных ворот  требуется предусмотреть действующую возможность прокладки электрокабеля (провода) под проезжей частью между столбами. В данной ситуации подойдет пластиковая труба диаметром 25 мм(не менее).


    Шаг 2. Выемка грунта

       Требуемый грунт вынимаем на глубину,  которая превышает глубину промерзания  не менее 200 мм. Для Подмосковья и центральных регионов глубина промерзания около 1,5 м, соответственно глубина ямы под фундамент должна  быть не менее 1,7 метра.



    Шаг 3. Изготовление закладного элемента

       Для проведения данной работы необходим швеллер 16, длина которого равна длине  вашей ямы под  существующее бетонное основание, и арматура диаметром 12мм для связки  арматурной решетки. К заготовке швеллера привариваем отрезок арматуры, либо уголка  в длину, приблизительно около 1500 мм (см. рисунок).

    После  необходимо приварить поперечные конструкции из этой же арматуры

    Шаг 4. Установка закладного элемента в готовую яму

       Готовую конструкцию опустить в яму арматурой вниз и  зафиксировать так, чтобы боковая поверхность вашего  швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно  по линии движения ворот.

       Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными  воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот  должно составить в пределах  100-110 мм.

       Нужно помнить, что возможность увеличить  необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).

    Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.

       Для наших клиентов  мы хотим заострить внимание на  то, что когда ваши столбы забора невозможно использовать в целях  опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется  так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках  в период открывания и закрывания всей системы.

       Если у вас слабые конструкционные столбы, или  чересчур  широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально  на 50 мм больше высоты от фундамента основания до верхней кромки  откатных ворот.

       Таким образом, готовые столбы устанавливаем в яму  и  связываем с закладными элементами, как указано на нашем рисунке.
    Закладная деталь для откатных ворот с двумя опорными столбами.



    Шаг 5. Заливка ямы бетоном.


       После установки закладного элемента  требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом,  уровень бетона должен быть не выше поверхности закладного элемента. После этого  понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.



    Установка ворот

    Шаг 1. Определение и обозначение лини движения ворот.

       Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом  следует учесть, что  расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить  на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.

    Шаг 2. Подготовка роликовых тележек к монтажу.

    Зафиксируйте требуемые регулировочные  основные площадки на системной платформе роликовых опор, так  как это указано на рисунке.



    Шаг 3. Определение границ положения роликовых опор.

       Примерно на 150 мм отступите от края проема по плоскости закладного элемента  и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры.  Рассмотрим крайнее положение второй роликовой опоры.  Определение роликовой опоры происходит следующим образом:  сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и  будет касательной линией внешнего края второй роликовой опоры.



    Шаг 4. Сборка ворот

       Заранее подготовленные роликовые тележки  монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем  роликовыми опорами на закладной элемент. После этого, необходимо установить  поочередно первую и вторую опоры   так, чтобы они  подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.



    Шаг 5. Монтаж откатных ворот. Регулировка горизонтального положения щита и положения роликовых опор

       При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо  выкатить ворота в проем до конца.  Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.

    Схема монтажа откатных ворот:

    • снять полотно откатных ворот с роликовых опор
    • снять роликовые опоры с регулировочных площадок
    • сварка  по контуру регулировочных площадок, при привариваются они   к закладному элементу
    • крепление роликовых опор на регулировочные площадки
    • задвижка полотна откатных ворот на роликовые опоры
    • установка ворот в закрытом положении
    • установка уровня на плоскость несущего профиля.  При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем  регулировочные площадки (поднимаем или опускаем, друг относительно друга,  а также роликовые тележки на шпильках регулировочных площадок).

    Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.



    Шаг 6. Регулировка положения роликовых опор внутри несущего профиля

       На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и  производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры  могли занять  правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо  нежелательных конструкционных изменений в качестве покачивания ворот.  Но, если  вдруг, после полной  протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то  обязательно ослабьте крепеж и устраните возможные перегибы  роликовых опор на крепеже тележки и конструкции.
    Примечание. Особое внимание необходимо  обратить на существующую  плоскость, поперечную движению ворот.



    Шаг 7. Установка концевого ролика и заглушки несущего профиля


       Вставляем концевой ролик внутри несущего профиля с той  стороны, где находится  передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим  точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы  при  последующем ручном методе использования откатных автоматических ворот  концевой ролик  являлся концевым упором. Но,  учитывая возможную инерцию полотна ворот,  ваше болтовое соединение не сможет  удержать концевой ролик на нужном месте.
    Тыльную сторону откатных  ворот нужно установить на место и приварить заглушку несущего профиля.  Поставка заглушки осуществляется в комплекте с воротами.
    Установка заглушки необходимо для того, чтобы в зимний период  в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий  момент закрытия, укатанный роликами снег и лед,  приведет к заклиниванию ворот.



    Шаг 8. Установка верхнего направляющего кронштейна

       На крепеже ролика кронштейна ослабеваем систему.  Затем, крепеж устанавливаем  над полотном откатных ворот таким образом, чтобы ролики  имели возможность обхвата  верхней кромки полотна, а  та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
    Следовательно, мы прижимаем наш кронштейн к опорному столбу и  закрепляем прочно.  При помощи  обычного уровня устанавливаем полотно ворот в  обычное вертикальное положение  и  фиксируем его роликами направляющего кронштейна.



    Шаг 9. Обшивка полотна ворот

       Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж  листов. При этом лист профнастила вкладываем внутрь  существующего периметра рамы и крепим  на обрешетку ворот саморезами по металлу или производим клепку. Клепка  является препочтительным вариантом установки листа. Закрепили  первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и  продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если  последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый  размер.



    Шаг 10. Монтаж верхнего и нижнего уловителей

       Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в  закрытом состоянии.  Монтаж  уловителя осуществляется  при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя.  Закрываем  их,  подводим в нижней части  под концевой ролик до окончательного плотного касания системы.  При этом  опорная плоскость уловителей  не может быть выше основного положения концевого ролика.
    Верхний уловитель откатных ворот  предназначается  для  прочного удержания полотна ворот от возможного  раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом  монтаж верхнего уловителя осуществляется  на уровне защитных уголков, которые  установлены в  передней части кромки полотна ворот  так, чтобы они имели возможность  в закрытом положении  касаться уголками скоб верхнего уловителя.



    Шаг 11. Монтаж автоматики.


       Для того чтобы электропривод имел возможность свободно  перемещать створку откатных ворот, к системе  крепится  специальная зубчатая рейка.  Данная  деталь является универсальной и подходит к  практически каждому электроприводу для ворот любого производителя.  При этом  рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.

    Смотрите так же:

    Откатные ворота на средней балке своими руками

    Среди большого количества преимуществ откатных ворот отметим прежде всего, отсутствие нижней направляющей в их конструкции. Поэтому, в такой проем сможет заехать любое по высоте транспортное средство. Кроме того, такие ворота занимают меньше места, чем распашные, они удобно открываются и имеют возможность оборудования дополнительным автоматическим механизмом. Об особенностях сооружения откатных ворот на средней балке узнаем далее.

    Оглавление:

    1. Откатные ворота со средней балкой — характеристика и преимущества
    2. Откатные ворота со средней балкой схема и технология изготовления
    3. Самодельные откатные ворота со средней балкой — поэтапная инструкция

    Откатные ворота со средней балкой — характеристика и преимущества

    Установка откатных ворот актуальна прежде всего в том случае, если на участке имеется ограниченное пространство для обеспечения распахивания створки ворот. В таком случае, створка выполняется в откатном варианте. Для изготовления такого рода ворот чаще всего используют легкие по весу материалы, которые не несут дополнительной нагрузки на крепежные системы.

    Процесс изготовления ворот такого типа гораздо сложнее, чем распашных. Однако, конструкция в итоге отличается большим количеством преимуществ. Правильно составленные чертежи помогут решить эту проблему. Кроме того, такие ворота довольно часто оснащают автоматическими датчиками для дистанционного управления.

    Также, ворота откатного типа облегчают процесс очистки от снега в зимнее время года. Так как они открываются не нараспашку, а в одну сторону.

    Для выполнения движения ворот используются жесткие профильные направляющие, в виде балки. В нашем случае, она будет располагаться по центру. Для движения балки оборудуется специальная роликовая откатная тележка, установленная в ранее предусмотренном фундаменте под ворота.

    Ролики имеют форму закрытого подшипника, во внутрь которого добавляется смазка в больших количествах. Таким образом, удается значительно увеличить срок эксплуатации оборудования.

    Ворота откатные со средней балкой фото:

    В качестве направляющей части используются тележки откатного типа, которые дополнительно оборудуются защитой от атмосферного воздействия и влаги. Поэтому, они отличаются надежностью и продолжительным сроком использования. На каждой тележке откатного типа имеется несколько подшипников, со стальными или полимерными роликовыми элементами. В процессе использования они выдерживают более сорока пяти тысяч циклов работы. Поэтому, срок эксплуатации откатных ворот составляет более тридцати лет, без дополнительного ремонта, при использовании высококачественных запчастей для их изготовления. Конструкционные детали не нуждаются в дополнительном смазывании.

    При этом, для обшивки таких ворот используются различные по составу материалы в виде дерева, профнастила, стали, поликарбоната и т.д.

    Среди основных преимуществ элементов откатного типа отметим их прочность и высокий уровень надежности, обеспечивающие длительную эксплуатацию ворот.

    Откатные ворота со средней балкой схема и технология изготовления

    Прежде всего, процесс изготовления следует начать с составления чертежа откатных ворот со средней балкой. Этот процесс можно выполнить самостоятельно, при наличии определенного опыта работы или довериться специалистам. Кроме того, также можно использовать уже готовую проектную документацию. В чертежах указываются размеры ворот, принцип их работы, место монтажа балки и т.д.

    После составления чертежей, необходимо определиться с типом обшивки ворот. Рекомендуем остановиться на небольших по весу материалах, которые не будут дополнительно нагружать конструкцию. Древесина — отличается непродолжительным процессом эксплуатации и нуждается в периодическом уходе в виде окрашивания поверхности. Деревянные ворота будут отлично гармонировать с деревянным строением. Они обойдутся вам довольно дешево, при этом будут экологически безопасной составляющей вашего участка. Однако, ворота деревянного типа имеют больше недостатком, чем преимуществ.

    Прежде всего, древесину перед работой необходимо покрыть специальными пропитками, антисептиками и т.д. Кроме того, дерево подвержено воздействию влаги, перепадов температуры и ультрафиолетового излучения. Таким образом, при неблагоприятных условиях древесина увеличивается и уменьшается в объеме, растрескивается и т.д. Продолжительной эксплуатации такой обшивки составляет не более 15 лет. Среди преимуществ древесины отметим:

    • экологическую безопасность;
    • доступную стоимость;
    • легкость обработки;
    • естественный и привлекательный внешний вид.

    Металлические ворота — самые распространенные и востребованный. Данный вариант ворот отличается более продолжительным сроком эксплуатации, по сравнению с предыдущим вариантом. Такие ворота нуждаются всего лишь в антикоррозийной обработке и периодической покраске. Для их украшения дополнительно используют кованые элементы. Также, возможен вариант комбинации металла с другими материалами в виде дерева или поликарбоната. Внешний вид таких ворот отличается презентабельностью.

    Ворота из профнастила — один из бюджетных вариантов обшивки для откатных конструкций. Профнастил отличается разнообразной цветовой гаммой, не нуждается в дополнительном уходе, хорошо переносит атмосферное воздействие. Кроме того, главным преимуществом профнастила является легкость его веса. Он совершенно не нагружает конструкцию, легко устанавливается и доставляется на участок, при этом отлично противостоит ветровым нагрузкам.

    Обшивка каркасной части поликарбонатом — позволяет получить изысканные и необычные по внешнему виду ворота. Среди достоинств данного материала отметим:

    • неподверженность коррозии, в отличии от металла;
    • противодействие механическим повреждениям, различным нагрузкам и т.д.;
    • стойкость перед атмосферным воздействием и перепадом температуры;
    • легкость установки;
    • возможность создания ворот различных форм и конфигураций;
    • привлекательный и необычный внешний вид.

    После выбора материала для обшивки ворот, следует процесс их непосредственного изготовления.

    Самодельные откатные ворота со средней балкой — поэтапная инструкция

    В процессе работы над откатными воротами потребуется наличие инструмента в виде:

    • сварочного аппарата с электродами;
    • швеллерной конструкции;
    • дополнительных фурнитурных элементов, указанных в чертежах;
    • стальных труб с различными видами сечений, размер которых определяется индивидуально;
    • при необходимости, автоматического блока управления;
    • арматурных элементов;
    • бетонного раствора для фундамента;
    • болгарки;
    • профильных труб;
    • дополнительных элементов защиты;
    • обезжиривателя;
    • антикоррозийных составов для металла;
    • материала для обшивки.

    Кроме того, потребуется наличие несущих элементов в виде опорных частей, высокомощных подшипников, 3-4 стоек.

    Современные варианты организации ворот откатного типа подразумевают отсутствие верхней и нижней направляющей. Откатные ворота со средней балкой не имеют ограничений по высоте автомобильного средства, которое будет через них проезжать. Для раздвижения створок используется профильная балка консольного типа. Направляющие при этом, двигаются по тележкам роликового типа. Для фиксации блока, которые сдвигает ворота, используется ранее предусмотренный фундамент из бетона.

    Откатные ворота консольного типа отличаются самым продолжительным сроком эксплуатации. Так как у этих ворот ролики находятся непосредственно внутри консольных направляющих. Таким образом, удается минимизировать их контакт с внешними раздражителями. С помощью этих роликов выполняется как откат секционных составляющих, так и равномерное распределение нагрузки от ворот.

    От величины роликового блока зависит величина консольной направляющей и мощность электроприводного механизма. Учтите, что автоматические составляющие подбираются в соотношении с мощностью ворот и с небольшим запасом. Для покупки блока управления воротами обратитесь на строительный рынок или в специализированные магазины.

    Откатные ворота своими руками изготовить очень сложно. Прежде всего, необходимо иметь навыки работы со сварочным аппаратом. Далее следует определиться с размерами ворот, способом их открывания, необходимостью или отсутствием автоматического механизма и т.д.

    Размер ворот определяется индивидуально и зависит от размеров транспортного средства, которое будет чрез них проезжать. Оптимальное значение ширины проема для организации ворот составляет 500 см. Для более подробного определения размера, сначала установите колышки, которые будут импровизировать ворота по ширине и попробуйте заехать во двор на автомобиле. Интервал, который используется в качестве отката должен быть больше ширины ворот в полтора раза.

    На начальном этапе ворот изготовления следует установить опоры, которые будут принимать на себя всю нагрузку от веса конструкции. В качестве опорных столбов используют деревянные, металлические, бетонные столбы. В данном вопросе следует исходить из индивидуальных особенностей ворот, материала для их обшивки и т.д. В любом случае, деревянные опоры нуждаются в дополнительной гидроизоляции и защите. Они отличаются самым непродолжительным сроком эксплуатации, быстро поддаются гниению и разрушаются. Бетонные столбы — отлично противостоят коррозии, влаге, температурным колебаниям. Кроме того, они с легкостью выдерживают все возложенные нагрузки.

    Однако, для их изготовления необходимо использовать большое количество времени и денежных вложений. Оптимальный вариант — столбы из металла. При правильной антикоррозийной обработке, они прослужат больше всех вышеперечисленных вариантов. Глубина заложения опорного столба должна составлять треть от его длины. После подготовки опорного столба он устанавливается во внутрь ранее обустроенной ямы. На дне которой рекомендуется обустроить песчаную и щебневую подушку. Таким образом, удастся предотвратить пучение почвы и дальнейший перекос конструкции. Заливка опорного столба выполняется бетонным раствором. Дальнейшие работы рекомендуется проводить только спустя неделю после заливки.

    Откатная конструкция нуждается в дополнительном изготовлении фундамента. Для этого потребуется наличие стального швеллера, ширина которого варьируется в пределах 150-210 мм. Сечение швеллера составляет 10-15 мм. Арматуру необходимо разрезать на небольшие куски и уложить на швеллерные полки. Далее обустраивается элемент в виде котлована. Его длина должна занимать половину проема, а ширина составляет около полуметра. Верхняя часть швеллера располагается на таком же уровне, как и заезд. Таким образом, удастся получить идеально ровное основание для монтажа подшипников.

    Конструкция откатных ворот со средней балкой определяется индивидуально в чертежах. Пока выполняется застывание бетона, изготавливаются несущие конструкции. Для этих целей используется профильная труба. Изначально, необходимо удалить окалину с трубы с помощью болгарки.

    В процессе работы особое внимание уделите правилам безопасности. Процесс очистки труб выполняется в защитной маске и перчатках. Далее трубы нужно обезжирить с помощью спирта или бензина. Далее, используя пульверизатор, обработайте поверхность труб антикоррозийной пропиткой. Таким образом, удастся защитить металл от влаги и продлить срок его эксплуатации минимум в два раза.

    Более широкие трубы используются для изготовления внешнего каркаса, а более узкие — для внутреннего. Таким образом, удастся добиться максимальной устойчивости ворот перед механическими воздействиями. Профильные трубы соединяются между собой сварочным аппаратом с интервалом в 300 мм. Получившаяся конструкция дополнительно соединяется с откатными направляющими. Приваривание всех деталей выполняется с соблюдением шахматного порядка, таким образом, удается избежать деформации полотна.

    На швеллерной части откатных ворот со средней балкой, выставляется роликовый блок с максимальным сдвигом. В соотношении с уровнем выставляется полотно, соединенное со швеллером с помощью сварки. Внутренняя часть ворот дополнительно оснащается блоками управления. Таким образом, выполняется самостоятельное изготовления ворот откатного типа.

    Дополнительно на них устанавливается ручной или автоматический привод. Более удобный в эксплуатации электрический привод. Он позволяет снизить время на открывание и закрывание ворот.

    Откатные ворота со средней балкой видео:

    105 фото монтажа самых популярных конструкций

    Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций. При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.

    Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.

    Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.

    Краткое содержимое статьи:

    Плюсы и минусы

    К положительным чертам ворот на роликах можно отнести:

    • Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
    • Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
    • Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
    • Широкий набор вариаций.
    • Долгое время использования.
    • Применение автоматизированных систем.

    Откатные ворота имеют и некоторые минусы. Перечислим их:

    • Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
    • Консольная часть требует для своей установки создание основания — фундамента.
    • Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

    Разновидности конструкций

    Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.

    Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.

    Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.

    Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.


    Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.

    Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.

    Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.

    Ещё один интересный вариант – ворота с калиткой.

    Рассчитываем габариты конструкции

    Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:

    • Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
    • Рассчитать противовес.
    • Предположить массу ворот.
    • Создать наброски конструкции, чертежи ворот.

    Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.

    Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.


    Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.

    Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.

    Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.

    Исходя из изложенного, рассчитывают прочность составляющих деталей. К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.

    Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.

    Из чего состоит конструкция

    В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

    • направляющие балки, которые выполняют роль несущей;
    • опоры для роликов;
    • ролик, который можно снять;
    • регуляторы парусности и нагрузки – уловители;
    • в качестве крепления используется кронштейн, защищающий ворота от покачивания;
    • опора, обеспечивающая створкам подвижность и подставка к ней.

    Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

    Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.

    Наглядно состав конструкции может представить схема откатных ворот.

    Процедура установки

    Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.

    Процедуру установки можно подразделить на несколько этапов:

    • фундамент – необходимо сделать для создания устойчивости;
    • проведение электрического тока;
    • расположение специального столбика в определенном месте;
    • внедрение в систему автоматики для ворот и её запуск.

    Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.

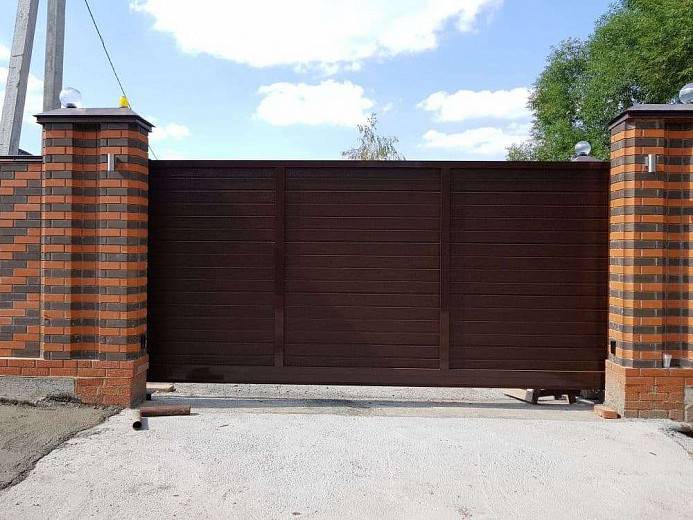

    Фото откатных ворот

    Сохраните статью себе на страницу:

    Пост опубликован: 14.10

    Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

    Откатные ворота своими руками — Троицкий вариант — Наука

    Большое количество людей изготавливают откатные ворота самостоятельно, при этом экономя не одну тысячу гривен. Чтобы сделать их своими руками не обязательно иметь опыт, так как в этом нет ничего сложного. Единственное что понадобится, это навыки работы со сварочным аппаратом, но если у Вас их нет, наверняка найдутся знакомые сварщики, или можно просто нанять такого специалиста на пару часов.

    Для откатных ворот консольного типа обязательным является покупка и установка элементов фурнитуры.

    Перед изготовлением ворот желательно сделать их чертеж, чтобы в процессе производства свести к минимуму вероятность ошибок. На чертеж нужно нанести все размеры, а также рассчитать необходимое количество материалов, чтобы не покупать ничего лишнего.

    Чтобы сделать откатные ворота, нужно выполнить следующие основные работы:

    • Выкопать приямки для фундаментов столбов и роликовых опор.
    • Сделать опоры из кирпича.
    • Изготовить створку.
    • Установить фурнитуру.

    Детально об откатных воротах своими руками

    Для откатных ворот понадобятся два фундамента под столбы и один под роликовые опоры.

    Фундамент роликовых опор нужно предусмотреть с той стороны проезда, в которую будет открываться створка.

    В приямки для столбов перед бетонированием нужно установить металлические трубы, сечение которых должно быть 80х80 мм или 100х100 мм. Они послужат усилением кирпичной кладки.

    В приямок роликовых опор устанавливается горячекатаный швеллер №№22-24. Его длина должна быть равна половине ширины проезда. Чтобы швеллер в процессе эксплуатации ворот не вырвало из бетона, к нему нужно приварить каркас из арматуры диаметром 10-12 мм. Плоскость швеллера должна находиться в едином горизонте с поверхностью проезда.

    Во время кирпичной кладки столбов нужно устанавливать по мере их возведения закладные детали, которые представляют собой уголок 40х40 мм длиной 70 мм с приваренной к нему арматурой диаметром 8 мм. Закладные детали нужно размещать равномерно по всей высоте столбов. В каждой опоре должно быть не менее трех закладных.

    Чтобы изготовить створку, нужно сварить основной и вспомогательный каркасы.

    Для основного каркаса можно использовать трубы 60х30 мм или 60х40 мм, а для вспомогательного 30х20 мм. Вспомогательный каркас необходим для жесткости конструкции, а также к нему будет крепиться профнастил.

    У створки должен быть противовес (треугольная часть), который нужен, чтобы была возможность ее перемещения по роликам, которые находятся в стороне от проезда. Длина противовеса должна быть как минимум равна половине ширины проезда.

    На откатные ворота в зависимости от их массы устанавливается обычная или усиленная фурнитура. Изделия стандартных размеров используются если масса створки до 400 кг.

    Комплект фурнитуры состоит из следующих элементов:

    • Направляющая имеет специальную форму в поперечном сечении. Изделие нужно приваривать снизу створки прихватками в шахматном порядке длиной шва 20-30 мм.
    • Роликовые опоры привариваются к швеллеру, который должен быть заранее забетонирован в стороне от проезда. Ролики находятся внутри направляющей. По ним перемещается створка.
    • Верхние поддерживающие ролики не дают отклониться верхней части створки от прямой линии, когда ворота перемещаются.
    • Нижний накатной ролик со стороны свободного края створки крепится двумя болтами внутри направляющей. Изделие может быть полностью металлическим или содержать деталь из полимеров. Ролик с полимерами используется, если масса ворот не превышает 400 кг.
    • Нижний фиксатор принимает на себя нижний угол створки и удерживает его. За счет этого элемента с роликовых опор частично снимается нагрузка, когда створка закрыта.
    • Верхний фиксатор выполнен в форме скобы. За счет него створка в закрытом положении не болтается в ветреную погоду.
    • Заглушки торцов направляющей изготовлены из резины и нужны чтобы в рельс не попадали грязь или снег. Если будет установлен металлический накатной ролик, понадобится только одна заглушка, поскольку функции второй выполнит пластина, приваренная к нижнему ролику.
    • Регулировочные пластины можно не покупать, но с этими изделиями установка роликовых опор будет выполнена значительно быстрее и проще.

    Подшипники роликовых опор могут иметь металлические или полимерные обоймы. Обоймы из полимеров в наших климатических условиях не прослужат долго, так как при низких или высоких температурах быстро потеряют свои начальные прочностные характеристики, которые не восстановятся.

    При выборе фурнитуры, не стоит опираться только на ее стоимость, так как нередко сравнительно дешевые модели ничем не уступают по показателям даже самым дорогим. Главное, чтобы изделия имели точную геометрию и были изготовлены из качественных и прочных материалов.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Как построить подъездные ворота

    В зависимости от вашего дома вы можете захотеть поставить ворота в конце подъездной дорожки. Это обычное обновление для людей, которым нужна дополнительная конфиденциальность. Это относительно простой проект, который большинство людей может выполнить днем ​​самостоятельно.

    Ворота на подъездной дорожке могут добавить дополнительный уровень безопасности в ваш дом. Это может отпугнуть адвокатов, бродяг и других неудобных посетителей. Приложив немного усилий, вы можете построить подъездные ворота своими руками, которые защитят ваш дом на долгие годы.

    1. Как построить подъездные ворота

    Если вы хотите построить свои собственные подъездные ворота, то это отличное глубокое погружение в затраты, образ мышления и навыки, необходимые для создания этого шедевра. Это деревянные ворота, поэтому, если вы просмотрите все это видео, вы наткнетесь на отличные подсказки и шаги в этом DIY. Подготовьте инструменты, приобретите материалы в соответствии с инструкциями, уделите пристальное внимание и создайте свой шедевр.

    2. Как построить ворота для проезда

    Вы ищете недорогой способ установить ворота и обеспечить конфиденциальность? Это видео-пошаговое руководство дает понимание и пошаговые инструкции о том, как сделать эти деревянные ворота из красного дерева высотой шесть футов, шпунта и паза, сосны, обрамления, обработанного дерева и других материалов, как показано в видео.

    3. Как построить деревянные ворота

    Если ваши ворота имеют неправильную форму, с помощью этого видео вы узнаете, как правильно их переделать. С помощью этого простого видео процесса вы можете сделать ворота, которые не будут провисать. Посмотрите, как сочетание надреза, склеивания и завинчивания рамы может добавить прочности, жесткости и стать для вас испытанием временем. Возможно, это не переделка, которую вы собираетесь делать, но даже если это новый старт, вы можете сохранить темп и создать свой.

    4. Простые подъездные ворота своими руками

    Установка подъездных ворот — отличный способ добавить немного элегантности вашему дому, одновременно защищая вашу конфиденциальность.Способ его установки будет зависеть от желаемого внешнего вида, материалов, которые вы хотите (дерево, кованое железо и т. Д.), А также от того, есть ли у вас какой-либо забор. Но в данном случае создатель использовал Iron, и это ничего не меняет. Все, что вам нужно сделать, это убедиться, что вы умеете сваривать, или, если нет, попросите сварщика выполнить некоторые детали, а затем вы сможете приступить к остальному.

    5. DIY Driveway Gate

    Как обычно, (хотя и не совсем) в качестве сырья была выбрана древесина поддонов.Ширина каждой калитки означала, что древесина была из поддонов нестандартных размеров. Четыре вертикальные стороны ворот представляли собой «стрингеры» от двухсторонних входных поддонов.

    Для придания жесткости каждой калитке использовались диагональные распорки. Для вертикальных планок уложите неразрезанные бревна по периметру ворот ровно на землю до желаемого размера ворот и кладите на них планки, пока не будет получен удовлетворительный результат.

    В этом случае 11 равномерно расположенных планок считались достаточными. Рейки крепились между горизонтальными рейками, которые крепились к вертикальным сторонам ворот.Постройте другие части и настройте свои ворота.

    Щелкните для получения более подробной информации

    6. Как построить ворота на проезжей части

    Если это ваш выбор ворот, то вы находитесь в правильном месте. После того, как вы должны определиться с размерами ворот, размерами стоек, конструкцией каркаса, какой облицовкой для отделки ворот и оборудованием (включая петли), которое лучше всего подходит для ворот, вы можете перейти к использованию следующих материалов, чтобы помочь относительно быстрая сборка.

    Стойки ворот, Древесный лом для кольев, Крепление рамы, Оцинкованные гвозди с кольцевым хвостовиком, Винты для настила, Облицовка кромок, древесина C16 95 мм x 45 мм для каркаса, 2 комплекта петель с крючками и штифтами, защелка Suffolk для большого пальца, болт Brenton, балласт , Цемент, Гравий, Наружный столярный клей и рабочие инструменты.

    Щелкните для получения более подробной информации

    7. Сборка ворот подъездной дороги своими руками

    Чтобы построить ворота подъездной дороги, вы сначала закрепите стойки по обе стороны от проезжей части. Затем вы построите две рамы для конструкции распашных дверей. Затем прикрепите стояки, чтобы они могли сидеть или кататься, и повесьте их на стойки. Вы можете построить эти ворота в соответствии со своим вкусом и рельефом местности в виде одинарных, двойных или раздвижных ворот.

    Щелкните для получения более подробной информации

    8.DIY Driveway Gate Build

    В процессе строительства этих крепких деревянных ворот, скорее всего, ваши ворота могут иметь другую ширину и, вероятно, открываться по другому контуру земли. Поэтому используйте этот пример только как руководство и вносите необходимые изменения. Приобретите свои прекрасные, обработанные и обработанные пиломатериалы, и, следуя этим простым инструкциям, вы тоже сможете получить свои ворота.

    Щелкните для получения дополнительной информации

    9. Самодельные ворота подъездной дороги

    Я думаю, вам просто понравится, как эти ворота выглядят.Его можно элегантно установить на подъездной дорожке или у входа в сад. Говоря о монтаже, давайте узнаем у преподавателя, как сначала построить эти деревянные ворота без особого напряжения. Это недорогое решение, позволяющее сэкономить много времени за счет базовых ноу-хау. Пройдите и получите прекрасную сборку.

    10. Как построить деревянные ворота

    Как оказалось, что этот старый рваный забор так хорошо смотрелся с воротами, довольно удивительно и интересно. Из этого видео вы узнаете, как построить 12-футовые деревянные ворота, которые не прогибаются.Однако есть небольшой секрет, секрет заключается в том, что коленчатый шарнир создает прочный шарнир, который не даст воротам провисать на долгие годы.

    Вот что вам понадобится; столярный клей, ручки, петли, винт, защелка, стержень, осциллирующий инструмент, скоростной угольник, зажимное приспособление для карманных отверстий Kreg, настольная пила, ударная дрель-шуруповерт и циркулярная пила.

    11. Как установить большие ворота для проезда

    В конце концов, вы сможете установить или смонтировать ворота в желаемом месте.Итак, чтобы сделать эти ворота, вам понадобятся столбы, на которые ваши ворота будут опираться. Во-первых, вам нужно забетонировать свой столб к земле и дать ему застыть, прежде чем вы подумаете о установке больших ворот. Это должны быть действительно хорошие прочные ворота.

    12. Автоматические ворота подъездной дороги своими руками за $ 300

    Я имею в виду, кто не устает открывать и закрывать ворота сами? Вероятно, пытаетесь куда-то помчаться и вам нужно сделать паузу, чтобы закрыть за собой ворота. Хорошие новости для снятия стресса уже здесь.

    Вы можете сделать эту автоматическую подъездную дорогу по действительно низкой цене по сравнению с тем, что вы покупаете в другом месте. Но вы можете построить это и сохранить свою конфиденциальность, и при этом вы не будете нервничать, используя ворота.

    13. Планы деревянных ворот своими руками

    Разрешите эту статью, чтобы помочь вам построить лучшие ворота. Ворота, которые не будут провисать, и вы будете гордиться тем, что построите свои и будете владеть ими. Итак, прямо здесь у вас будут варианты на выбор, потому что это разные модели построения ворот, такие как ворота с двойным V-образным рельсом, ворота с X-образной направляющей, ворота для мыса трески и ворота для досок штата Мэн.Имейте красивую сборку и наслаждайтесь уединением.

    Щелкните для получения дополнительной информации

    14. Строительство деревянных ворот в четыре этапа

    Вы будете работать эффективно, если у вас есть забор, требующий деревянных ворот, однако многие из принципов могут быть применены к другим типам ограждений и воротам также необходимо проявить немного изобретательности и немного ноу-хау «Сделай сам». Но с этого вы начинаете с прикрепления своего сообщения. Постройте деревянную раму ворот, прикрепите подступенки и, наконец, повесьте ворота.Не думай дважды, просто сделай это.

    Щелкните для получения более подробной информации

    15. Въездные ворота подъездной дороги DIY

    Вы можете сделать эти металлические ворота для подъездной дороги со скоростью, которая не сломает ваш кошелек, но в то же время обеспечит желаемое качество. Обратите внимание, что эти ворота никоим образом не должны быть безопасными, их можно легко обойти по склону. Но это хороший способ закрыть подъездную дорожку, а также отличное дополнение к вашему дому.

    Заключение

    Эти ворота не только защищают ваш дом и обеспечивают безопасность, но и добавляют в него немного элегантности и стиля.Несмотря на то, что это разные стили и узоры, вы не ограничены тем, что здесь. Вы можете проявить творческий подход и посмотреть, какое волшебство могут сотворить ваши пальцы. Удачи в строительстве.

    【решено】 Как установить ручные откатные ворота

    Как установить ручные откатные ворота?

    Нужна ли направляющая для откатных ворот?

    Откатные ворота , однако, для может потребоваться бетонная опора или установка дорожки на существующий подъездной путь.Консольные боковые стойки устанавливаются без нарушения работы привода, что упрощает и ускоряет эту часть установки.

    Сколько стоит установка откатных ворот?

    Раздвижная подъездная дорога Ворота стоят от 500 до 3000 долларов. Его размер и вид материала определяют окончательную цену. Установщики берут за эту работу до 80 долларов в час. Установка на может занять намного больше времени, чем на поворотную калитку .

    Как сделать рулонные ворота?

    Как закрепить откатные ворота?

    Сколько стоят откатные электрические ворота?

    Средняя стоимость диапазона для установки электрических ворот составляет от 3000 до 12000 долларов, при этом большинство домовладельцев платят около 7000 долларов за полностью установленные 12-футовые автоматические ворота .

    Сколько стоит , чтобы установить электрические ворота ?

    Электрические ворота Установка Затраты
    Минимальная стоимость 3000 долларов США
    Максимальная стоимость Максимальная стоимость 12000 долл.

    Хорошая система, которая была спроектирована правильно. должна проработать разумные 15–20 лет при регулярном обслуживании и соответствующем техническом обслуживании.

    Устанавливает ли Home Depot ворота?

    Если вы ищете красоты, уединения или безопасности, Home Depot может установить забор, который лучше всего подходит для вашего двора! Имея как минимум годичную гарантию на обслуживание, мы предлагаем широкий выбор стилей, в том числе деревянное ограждение, виниловое ограждение и декоративное ограждение, и все это может улучшить ваш ландшафт.

    Увеличивают ли ворота стоимость недвижимости?

    Добавление ворот к передней части вашей собственности — это больше, чем просто эстетика — хотите верьте, хотите нет, простое добавление ворот может повысить значение вашего дома на целых 50 000 долларов или больше.Вот почему для домовладельцев или агентов по недвижимости , которые хотят максимизировать свою стоимость , когда пришло время продавать, добавление ворот является разумным выбором.

    Сколько стоит компания Lowes за установку забора?

    Пусть Lowes сделает готовым. Стоимость труда и материалов составит 13,85 долларов за фут.

    Сколько Лоус взимает с по счету за установку ограждения частной жизни ?

    9 марта 26, 2021

    Как построить дешевую подъездную дорожку?

    Можно ли сделать ворота из заборной панели?

    Сборные ворота могут быть одной из самых дорогих частей вашего деревянного забора .К счастью, вы можете использовать дополнительную панель забора от до построить свои собственные ворота за небольшую часть стоимости. Деревянный забор легко резать и переделывать, поэтому создать ворота из ограждения на самом деле довольно просто.

    Как закрепить широкие ворота?

    Привинтить шарниры. Установите крестовину раскосы по диагонали поперек рамы. Положите скобу под раму и выровняйте ее по углам.

    Значит, он их много использует.

    1. После того, как отверстия в карманах просверлены, приклейте торцевую часть скобы и установите ее на место.
    2. Винт.
    3. Доски для забора закрывают отверстия для винтов (и надпись «лицом внутрь»).

    Как сделать прочные ворота для забора?

    Сколько места должно быть между стойкой и воротами?

    Для ворот со стандартной рамой 2 × 4 и опорами 4 × 4 оставьте пространство от 1/2 до 3/4 дюйма между защелкой стойкой и рамой ворот .Со стороны петель это будет зависеть от используемого вами оборудования. Обычно достаточно около 1/4 дюйма.

    Как сделать ворота, которые не прогибаются?

    Как предотвратить провисание ворот?

    Самый простой способ усилить ворота — это прикрепить диагональную скобу или натяжной стержень, соединяющий одну из петель с противоположным углом. Это уравновешивает натяжение между каждой стороной ворот .

    Почему мои ворота провисают?

    Винты или болты, удерживающие петли, могут ослабнуть в древесине, и вся конструкция ворот ворот может выпасть из-за своего веса.Деревянные стойки ворот , конечно, тоже могут наклоняться, но они с большей вероятностью гниют там, где они соприкасаются с землей, что позволяет воротам – провисать и / или раскачиваться в причудливых, резких движениях.

    В каком направлении должна проходить скоба на воротах?

    Если вы строите поперечную распорку из дерева, поперечная распорка должна находиться в состоянии сжатия. Таким образом, поперечная скоба будет идти от угла с нижним шарниром к верхнему углу на другой стороне .(Дерево намного сильнее при сжатии, чем при растяжении.) Провисшая часть затвора будет давить на дерево.

    Комплект для откатных ворот, внешнее колесо 60 мм | Комплект откатных ворот

    Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

    Условия продажи

    Наши Положения и условия, включая нашу Политику конфиденциальности, определяют условия соглашения между вами и Tigerlink. Используя наш веб-сайт, вы безоговорочно принимаете настоящие Положения и условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование нашего веб-сайта, включая любую покупку у нас товаров, регулируется этими условиями.

    Настоящие Положения и условия не могут быть изменены без нашего письменного согласия.Мы можем время от времени обновлять эти Положения и условия, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам прочитать эти Положения и условия, если у вас есть какие-либо вопросы. Если вы не согласны с настоящими Условиями, вы не должны использовать наш веб-сайт каким-либо образом.

    Мы: Tigerlink наш адрес: 22-24 Beecher Street, Preston Victoria 3072, Australia

    .

    Вы: посетитель нашего веб-сайта / наш клиент

    1.Определения

    В этом соглашении:

    «Перевозчик» означает любое физическое или юридическое лицо, с которым мы заключили контракт для перевозки Товаров от нас к вам, будь то все или часть расстояния.

    «Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, выходящих за рамки его бизнеса.

    «Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

    «Товары» означает любые Товары, которые мы предлагаем для продажи на нашем Веб-сайте.

    «Контент» означает любой материал в любой форме, опубликованный на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

    Наш продукт

    Мы стремимся обеспечить точное описание всех продуктов на нашем веб-сайте и полагаемся на информацию, предоставленную нам нашими поставщиками. К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ.В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и могут быть небольшие различия между изображением (изображениями) продукта и продуктом, который вы получаете. Это всегда будет указано в перечне отдельных продуктов. Мы стремимся к тому, чтобы отображались все цвета и экраны. Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицироваться как изменение намерений, и возврат товаров, основанный на изменении мнения, будет производиться за счет покупателя.

    В той мере, в какой это разрешено применимым законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другой контент, доступный или предлагаемый на нашем веб-сайте, являются точными, полными, надежными, актуальными или безошибочными, а также не даем никаких гарантий в отношении стандарт или качество любой из продуктов, предлагаемых на нашем веб-сайте.

    В редких случаях наши поставщики оказываются не в состоянии доставить нам продукцию, либо поставленная продукция не имеет надлежащего качества или изготовления.Мы оставляем за собой право удалять любые продукты с нашего веб-сайта в любое время и / или удалять или редактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправим вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время по нашему собственному усмотрению.Мы не несем ответственности перед вами или любой другой третьей стороной по причине того, что мы удалили какой-либо продукт с нашего веб-сайта, независимо от того, был он продан или нет, удалив или отредактировав какие-либо материалы или содержимое на нашем веб-сайте, или за отказ обработать или принять заказ после того, как мы отправим вам подтверждение заказа.

    Наш сайт регулярно обновляется

    Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержимое в любое время. В случае необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок.Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

    Рекламные ошибки

    Мы делаем все возможное, чтобы указывать точные и актуальные продукты, цены и всю другую информацию, время от времени могут возникать ошибки. Мы не несем ответственности за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недоразумения, возникшего из-за таких типографских ошибок.

    Телефон службы поддержки

    Tigerlink предлагает бесплатные технические консультации по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам, чтобы помочь установщикам.

    Ваш заказ

    После того, как вы разместите свой заказ и мы обработаем ваш платеж, мы отправим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Он представляет собой подтверждение того, что мы получили ваш заказ.Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши продукты и отправляем вам электронное письмо, подтверждающее, что ваши продукты были отправлены. Как только это электронное письмо будет отправлено и товары будут переданы указанному перевозчику, договор между вами и нами будет завершен. Таким образом, договор купли-продажи заключен в Виктории, Австралия.

    Если доставка заказа приведет к неприемлемо высокой стоимости перевозки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки.Если мы отменим ваш заказ в этих обстоятельствах, мы вернем вам полную стоимость.

    В том маловероятном случае, если продукт будет недоступен, мы оставляем за собой право отменить ваш заказ до отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам об этом. Вы можете выбрать зачисление на счет магазина или возврат стоимости недоступного продукта. Мы оставляем за собой право не принимать ваш заказ в случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не отвечаете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт.Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

    2. Наш договор с вами

    Применяются следующие условия:

    2.1 Насколько позволяет контекст, вам как посетителю нашего веб-сайта; и

    2.2 В любом случае для вас как покупателя или потенциального покупателя наших товаров

    2.3 Мы примем ваш заказ по электронной почте с подтверждением. Вот тогда и заключается наш контракт.

    2.4 Время от времени мы можем изменять эти условия. К вам применяются условия, опубликованные на Нашем веб-сайте в день заказа Товаров.

    2.5 К сожалению, мы не можем гарантировать, что Товары, рекламируемые на нашем сайте, доступны.

    2.6 Если у нас нет на складе всех заказываемых вами Товаров, мы предложим вам альтернативные варианты. В этом случае вы можете:

    2.6.1 Принимаю предлагаемые нами альтернативы;

    2.6.2 Отменить полностью или частично свой заказ;

    2.7 Если в будущем вы будете покупать у нас Товары по какой-либо договоренности, не связанной с оплатой через Наш веб-сайт, эти условия все равно будут применяться.

    2.8 Если мы должны вам деньги в связи с вашей отменой, мы будем кредитовать вашу кредитную или дебетовую карту в кратчайшие сроки, но в любом случае не позднее, чем через 30 дней с даты отмены вашего заказа.

    3. Ваш счет у нас

    3.1. Вы соглашаетесь с тем, что предоставили и будете продолжать предоставлять точную, актуальную и полную информацию о себе.Эта информация нужна нам, чтобы предоставить вам товар.

    3.2 Если вы используете веб-сайт, вы несете ответственность за сохранение конфиденциальности вашей учетной записи и пароля и за предотвращение использования ваших компьютеров посторонними лицами.

    3.3 Вы соглашаетесь принять на себя ответственность за все действия, которые происходят под вашей учетной записью с паролем. Вы должны немедленно сообщить нам, если считаете, что какой-то человек получил доступ к вашей учетной записи без вашего разрешения, а также войдите в свою учетную запись и измените свой пароль.

    3.4 Мы оставляем за собой право отказать вам в доступе к нашему сайту.

    4. Цена и оплата

    4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или упомянутые в прайс-листах Поставщика, применимы ко всем заказам, полученным в указанную дату вступления в силу текущих прайс-листов или после нее, если иное не указано поставщиком в письменной форме.

    4.2 Мы стараемся поддерживать актуальность и точность цен на нашем веб-сайте и в каталоге, но возможно, что цена могла увеличиться по сравнению с опубликованной.Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите сделать заказ по новой цене. Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

    4.3 Изменение цен. Мы прилагаем все усилия, чтобы всегда указывать точные и актуальные цены. Однако вы должны помнить, что цены могут быть изменены без предварительного уведомления.Мы оставляем за собой право изменять любые цены без предварительного уведомления.

    4.4 Банковские расходы банка-получателя по платежам нам будут нести мы. Все остальные расходы, связанные с платежами в валюте, отличной от австралийских долларов, будете нести вы.

    4.5. Любая информация, предоставленная нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

    4.6 Цены включают австралийский налог на товары и услуги. Если вы укажете адрес доставки, что вы проживаете за пределами Австралии, GST будет удержан в пункте оплаты.

    4.7 Безопасность платежей. Мы используем стандартное шифрование для защиты вашей личной информации на протяжении всего процесса оплаты. Мы не храним информацию о вашей кредитной карте или банке постоянно. Мы не несем ответственности за любые убытки или убытки (прямые или косвенные), вызванные мошенническим использованием карты участника.

    5. Доставка

    Доставка осуществляется по всей Австралии почтой Австралии или любым назначенным нами курьером или курьером, назначенным заказчиком.

    Australia Post eParcel или курьеры доставят товар по адресу, который вы указали в качестве «адреса доставки» в вашем заказе. В случае, если почтовая электронная посылка Австралии или курьеры прибывают в ваш офис или место жительства, и никто не может принять вашу посылку (-ы), электронная посылка Австралии или курьеры оставят карточку с инструкциями по организации доставки. из почтового отделения или курьерского депо. Если вы дадите разрешение на выезд в помещение, вы несете ответственность за оставленный товар.

    Мы прилагаем все усилия, чтобы доставить вашу посылку (-ы) в установленные сроки доставки, мы не можем гарантировать время доставки.

    После доставки вы несете ответственность за название продукта и за все риски потери. Пожалуйста, немедленно проверьте состояние и содержимое доставленного продукта. По истечении 7 дней с момента доставки претензии в отношении недостающих или поврежденных предметов не принимаются.

    Расчетное время доставки вашего продукта (ов)

    Ваш заказ будет отправлен незамедлительно в течение 24 часов с момента подтверждения оплаты заказа. Пожалуйста, позвольте 1–4 рабочих дня для большинства мест в Виктории, Новом Южном Уэльсе и Южной Австралии и до 10 дней для других удаленных частей Австралии.

    5.1 Доставка будет осуществляться почтой / курьерской службой, указанной нами, по адресу, указанному в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

    5.2 Если мы не сможем доставить ваш заказ, мы уведомим вас, чтобы попытаться назначить альтернативную дату доставки, удобную для вас. Если нам не удалось связаться с вами по прошествии 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраняем все начисленные нами расходы за доставку.

    5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и предоставить вам возможность отменить ваш заказ.

    5.4 Мы можем доставить Товары в рассрочку, если не все они доступны для доставки одновременно.

    5.5 Товары отправляются почтой. Мы отправим вам сообщение по электронной почте, чтобы сообщить, когда мы отправим ваш заказ.

    6.Отмена заказа

    6.1 Вы можете отменить свой заказ в любое время до его отправки.

    6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте / в нашем каталоге.

    6.3 Если вы отмените заказ до того, как мы отправим Товар, мы вернем вам стоимость Товара и стоимость доставки, если таковая имеется, 15%.

    6.4 Если вы отмените заказ после того, как мы отправили товар, мы вернем только стоимость товара.

    6.5 Возможность отмены заказа недоступна, если Товаров:

    6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

    6.7 Вы несете ответственность за их возврат.

    6.8 Чтобы помочь нам идентифицировать ваши Товары при получении нами, мы просим вас позвонить по телефону 03 9480 1210 и указать ссылку на возврат под нашим адресом / этикеткой для возврата.

    6.9 Если вы не вернете товар в течение 7 дней, мы имеем право организовать его вывоз. Если мы это сделаем, мы будем надеяться, что вы возместите нам стоимость взыскания.

    6.10 Мы вернем вам деньги в течение 30 дней.

    7. Иностранные налоги, пошлины и ограничения на импорт

    7.1 Если вы находитесь за пределами Австралии, мы не знаем и не несем ответственности за законы вашей страны.

    7.2 Вы несете ответственность за покупку Товаров, которые вы можете ввозить на законных основаниях, и за уплату импортных пошлин и налогов любого вида, взимаемых в вашей стране.

    8. Товар возвращен

    8.1 Если вы передумаете или ваш заказ окажется неправильным, вы можете вернуть его нам в течение 7 дней с даты получения. Вы должны отправить запрос на возврат по электронной почте на странице «Свяжитесь с нами». Кроме того, вы можете связаться с нами, указав свое имя и номер заказа, а также проконсультироваться с нашей службой поддержки клиентов. Вы несете ответственность за расходы по возврату товаров.

    Возвращаемые товары должны быть в новом состоянии. Это означает, что вы не использовали, не повредили, не стирали и не стирали какие-либо предметы.По возможности возвращайте товары в оригинальной упаковке.

    После того, как мы получим ваш товар и подтвердим, что он «как новый», мы вернем вам деньги за вычетом 20% комиссии за пополнение запасов или кредит магазина от покупной цены за вычетом первоначальной платы за доставку. Если вы приобрели товар, используя предложение о платной доставке, и вернули его, потому что передумали, мы вычтем из вашего возмещения фактическую стоимость доставки. Если мы не можем быть удовлетворены тем, что вы приобрели продукт у нас, мы не примем его к возврату.

    8.2 Наша самая важная задача — обеспечить вам полное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки случаются время от времени. Этот абзац описывает такую ​​возможность. Если вы не полностью удовлетворены продуктом, сообщите нам при первой возможности:

    8.2.1 В чем именно заключается ошибка?

    8.2.2 Дата, если применимо, когда неисправность стала очевидной;

    8.2.3 Когда и как вы обнаружили неисправность;

    8.2.4 Как неисправность повлияла на использование вами Товаров;

    8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в том случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

    8.3.1 Вы должны сообщить нам по электронной почте на адрес [email protected] или письмом на наш наземный адрес, указанный в верхней части этого соглашения, о том, что вы хотите вернуть товар, указав, какие именно товары и когда были приобретены, и указание полной информации о дефекте или другой причине возврата.Затем мы отправим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточную информацию, чтобы мы могли рассмотреть вашу жалобу.

    8.3.2 Товар должен быть возвращен нам, как только будет обнаружен какой-либо дефект.

    8.3.3 По возможности необходимо вернуть товар:

    8.3.4 с товарами и всей упаковкой, насколько это возможно, в их первоначальном состоянии;

    8.3.5 Надежно завернутый;

    8.3.6 Включая наш накладной;

    8.3.7 на ваш страх и риск и за ваши деньги. Или

    Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

    8.4 Неприемлемый возврат продукта. Мы рекомендуем покупателям внимательно выбирать перед покупкой, поскольку возврат невозможен, если покупатель просто недоволен своей покупкой или передумал.

    9.Заявление об ограничении ответственности

    9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любой из Товаров в любое время и без предварительного уведомления.

    9.2 Сообщаем, что Контент может содержать технические неточности или типографские ошибки. Это неизбежно на любом большом веб-сайте. Будем признательны, если вы незамедлительно доведете до нашего сведения все, что найдете.

    9.3 Мы не даем никаких гарантий и не делаем никаких заявлений, явных или подразумеваемых, в отношении:

    9.3.1 Адекватность или соответствие Товаров вашим целям;

    9.3.2 Правдивость любого Контента на Нашем Веб-сайте, опубликованного кем-либо, кроме нас;

    9.3.3 Любая подразумеваемая гарантия или условие в отношении товарной пригодности или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

    9.3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационными соединениями.

    9.4 Наш веб-сайт содержит ссылки на другие веб-сайты, находящиеся вне нашей власти и контроля.Вы признаете и соглашаетесь с тем, что мы не несем ответственности ни за Контент любого такого связанного веб-сайта, ни за какие-либо убытки или ущерб, возникшие в результате использования вами любого такого веб-сайта.

    9.5 Мы не несем ответственности ни при каких обстоятельствах за особые, косвенные или косвенные убытки или любые убытки, возникшие в результате потери использования, потери данных или потери доходов или прибыли, будь то в результате действия контракта, халатности или иным образом, возникших в результате или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

    9.6 В любом случае, в том числе в случае, если какое-либо условие, условие или обязательство с нашей стороны («Подразумеваемый срок») подразумевается в настоящих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, величиной приобретенные вами товары или услуги.

    9.7 Вышеупомянутые два подпункта не применяются к иску о возмещении телесных повреждений.

    10. Права на контент и интеллектуальную собственность

    10.1 Мы будем защищать права интеллектуальной собственности в связи с нашими товарами и нашим веб-сайтом, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права на: текст, графику, логотипы, значки, изображения, аудиоклипы). , цифровые загрузки, данные и программное обеспечение).

    10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Содержимого нашего веб-сайта. Правовой титул, права собственности и остаются исключительной собственностью нас и / или другого поставщика контента. Мы будем строго защищать эти права во всех странах.

    10.3 За исключением случаев, изложенных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы, распространять, выполнять, отображать или каким-либо образом использовать любой Контент, полностью или частично. часть.

    10.4 Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом вашем веб-сайте или веб-сайте любого другого лица.

    10.5. В соответствии с другими условиями этого соглашения, вы можете загружать или копировать Контент только для вашего личного использования, при условии, что вы сохраняете все авторские права и другие уведомления, содержащиеся в нем. Вы не можете хранить в электронном виде значительную часть любого Контента.

    11. Ваш электронный адрес

    11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня, не нарушает прав какой-либо третьей стороны и не был выбран для какой-либо незаконной цели.

    11.2. Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор нарушает права какой-либо третьей стороны или выбирается для какой-либо незаконной цели, мы можем немедленно приостановить такое использование такого имени или адреса электронной почты, и вы возместите нам ответственность за любые претензия или требование, возникающее в результате вашего выбора.

    11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган требует или требует от нас воздержаться от использования или разрешения использования определенного доменного имени как части имени или адреса электронной почты. адрес.

    12. Ваш материал

    12.1 Если вы публикуете какой-либо Материал на Нашем веб-сайте, вы гарантируете, что владеете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и для любых целей.

    12.2. Вы соглашаетесь с тем, что если вы публикуете какой-либо Материал на нашем веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное, бесплатное право на бессрочное использование этого материала любым способом, во всем мире и в любом месте. Средняя. Вы соглашаетесь отказаться от своего права называться автором и своего права возражать против оскорбительного обращения с вашим материалом.

    12.3. Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершенствования любых из вышеупомянутых прав, предоставленных вами нам, включая оформление актов и документов, по нашему запросу.

    12.4 Вы заявляете и гарантируете, что:

    12.4.1 Вы владеете правами на все публикуемые вами Материалы;

    12.4.2 Любой факт, указанный в вашем Материале, является точным;

    13. Безопасность системы

    13.1 Мы сделаем все возможное, чтобы наш веб-сайт оставался у вас постоянным, но иногда ваше использование может быть прервано.

    13.2. Вы соглашаетесь с тем, что не будете и не позволите никому другому нарушать или пытаться нарушить какой-либо аспект безопасности нашего веб-сайта.

    13.3 Вы не можете использовать какие-либо программные инструменты для извлечения данных с нашего веб-сайта.

    13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может повлечь за собой уголовное преследование.

    14. Политика допустимого использования

    В качестве условия использования вами Нашего веб-сайта вы соглашаетесь соблюдать это положение:

    14.1 Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для публикации или публикации иным образом:

    14.1.1 Авторские работы;

    14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

    14.1.3 Любой Материал, нарушающий закон любой установленной юрисдикции;

    14.1.4 Нелицензионное программное обеспечение;

    14.1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, подделку IP;

    14.1.6 Ссылки на любой из материалов, указанных в этом абзаце;

    14.1.7 Порнографические материалы;

    14.1.8 Любой Материал, пропагандирующий дискриминацию или враждебность к любому человеку по признаку пола, расы или цвета кожи.

    14.2 Вы не будете использовать сервисы для рассылки спама. Спам включает, но не ограничивается:

    14.2.1 Массовая отправка нежелательных сообщений или отправка нежелательных электронных писем, которые вызывают жалобы от получателей;

    14.2.2 Отправка нежелательной почты;

    14.2.3 Использование списков рассылки, которые включают людей, которые не дали специального разрешения на включение в такой процесс рассылки;

    14.2.4 Чрезмерное и повторяющееся размещение сообщений не по теме в группах новостей;

    14.2.5 Чрезмерная и повторяющаяся перекрестная рассылка;

    14.2.6. Оскорбления по электронной почте другого пользователя Интернета, включая, помимо прочего, передачу любых угрожающих, клеветнических или непристойных материалов или материалов любого характера, которые могут быть сочтены оскорбительными;

    14.2.7. Отправка сообщений или материалов, неприемлемых по возрасту, лицам младше 18 лет.

    15 Возмещение

    Вы соглашаетесь освободить нас от любых претензий или требований, включая разумные гонорары адвоката, предъявленных любой третьей стороной из-за или возникающих каким-либо образом в результате использования вами Нашего веб-сайта, размещения вами каких-либо Материалов или нарушения вами прав, или любым другим лицом, использующим ваш компьютер, любой интеллектуальной собственности или других прав любого лица.

    16.Прочие положения

    16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения по электронной почте имеют обязательную силу по договору так же, как и правильно подписанные и датированные бумаги, отправленные по почте.

    16.2 Если мы предоставляем вам товары или услуги бесплатно, то считается, что они (или они) предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении обслуживания этих товаров.

    16.3 Ничто в этом соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

    16.4 Если какое-либо из этих условий в любое время будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное, только в минимально необходимой степени, чтобы привести его в соответствие с законами этой юрисдикции и предотвратить его недействительность, и он будет обязательным в этой измененной или сокращенной форме. С учетом этого каждое положение должно толковаться как отделимое и никоим образом не влияет на какие-либо другие из этих условий.

    16.5 Никакой отказ с нашей стороны при осуществлении любого права, полномочий или положения в этом соглашении не будет действовать как отказ от любого другого права или того же права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

    16.6 В случае спора, возникающего из или в связи с этими условиями или любым контрактом между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя с нами в процессе посредничества до начала арбитража или судебный процесс.

    16.7 Мы не несем ответственности за нарушение наших обязательств по причинам, не зависящим от нас, включая забастовки наших сотрудников.

    16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Это соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой настоящим прямо исключается.

    (Отказ от ответственности: — Установщик несет ответственность за то, чтобы приобретенный элемент был пригоден для использования по назначению, чтобы он использовал его таким образом, для которого он был разработан, и в соответствии с любым действующим законодательством — мы не будем несет ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием этого оборудования, какими бы причинами они ни были.)

    Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он был доставлен вам, свяжитесь с нами в течение 2 дней с момента доставки, предоставив четкие цифровые фотографии, показывающие повреждения. Наша команда по работе с клиентами посоветует вам, что делать дальше.

    Тип предлагаемого нами средства правовой защиты будет зависеть от обстоятельств. Мы можем организовать замену продукта (при наличии), предоставить вам частичное или полное возмещение суммы покупки или работать с вами, чтобы организовать ремонт продукта местным торговым представителем в вашем регионе.

    Если мы потребуем, чтобы вы вернули нам товар, мы оплатим возврат.

    Наше право: Мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано справедливым износом, неправильным использованием, несоблюдением инструкций производителя или непринятием разумных мер предосторожности.

    Обмен: Пожалуйста, свяжитесь с нашей службой поддержки клиентов и сообщите номер вашего заказа и детали предмета, который вы хотите обменять. Этот запрос основан на наличии и не может быть гарантирован

    Гарантия изготовления

    В некоторых случаях на товары, предлагаемые для продажи на нашем веб-сайте, может распространяться отдельная гарантия производителя.Об этом будет сообщено на странице соответствующего продукта. В этом случае мы просим вас напрямую связаться с производителем. Если производитель не может вам помочь или вы недовольны решением проблемы, обратитесь к нам за помощью. Мы будем рады связаться с производителем для вас, но наша ответственность будет ограничена возмещением вашей покупной цены.

    Дата обновления 20.03.2017

    Как сделать раздвижные ворота для собак (Пошаговое руководство своими руками)

    Думаете о безопасности любимой собаки? Хотите построить калитку, чтобы ваш щенок мог наслаждаться свежим воздухом и солнцем?

    Сделать раздвижные ворота для собак — это довольно сложно, но на самом деле интересно попробовать раздвижные ворота своими руками.

    Самостоятельное изготовление раздвижных ворот для собак в домашних условиях дешевле и будет соответствовать декору и стилю вашего дома, чем покупка ворот , которая может быть дорогостоящей.

    Как вы собираетесь это делать? Как ты собираешься сделать себе раздвижные ворота для собак?

    Что ж, в этой статье мы шаг за шагом создадим раздвижные ворота для собак и разберемся должным образом, чтобы вы могли легко понять процесс и сделать это самостоятельно.

    Давайте проверим процесс, чтобы узнать больше!

    Как сделать раздвижные ворота для собак в соответствии с этими шагами

    Наш идеальный размер раздвижных собачьих ворот — 59 x 35 дюймов (90 см в высоту и 150 см в ширину). В зависимости от ваших предпочтений и требований увеличьте его, чтобы заполнить как можно больше пробелов.

    Забор Тип Стоимость ограждения на погонный фут Затраты на рабочую силу Стоимость на погонный фут
    Алюминий / сталь $ 26 $ 10 +
    Необходимые материалы (требуются) Необходимые инструменты (требуются)
    . 16 м террасной доски из твердых пород дерева 19×90 мм (приблизительно)
    .Карманное отверстие 32 мм из нержавеющей стали или с синим покрытием Винты
    . Обычные оцинкованные шурупы 30 мм и 50 мм
    . 3 неповоротных ролика
    . Декинг на водной основе Масло
    . Клей для дерева (водостойкий)
    . Защелка ворот
    . Заглушки и предварительная обработка настила (по желанию).    		 · Ручная пила, циркулярная пила или лобзик
    · Электродрель, отвертки и сверла
    · Шаблон для отверстий в кармане
    · Прямоугольная резка
    · Зажимы
    · Британская лента
    · Наждачная бумага
    · Кисть для настила / покраски .

    После того, как вы соберете все необходимые предметы и сделаете царапину или спланируете, как правильно установить эти ворота, самое время пройти пошаговое руководство раздвижных собачьих ворот, сделанных своими руками. Поехали!

    1. Поперечный распил настила по длине

    Первый начинается с резки очень прямых поперечных распилов с помощью циркулярной пилы и скоростного угольника.Сейчас,

    • Разметка для маркировки плат.
    • Отрежьте несколько миллиметров, чтобы удалить герметик и шероховатые детали.
    • Отрежьте кусочки до нужной длины.

    * Примечание — Поскольку мы будем использовать обрезки, отрезать конкретную деталь для опор ролика необязательно.

    1. Продольная резка более тонких деталей

    Продольная резка куска дерева по длине является продольной резкой. Чтобы сделать это безопасно с помощью направляющей кромки и циркулярной пилы вместо настольной пилы, можно быстро сделать это с помощью процесса —

    • Установите циркулярную пилу.Теперь вы можете делать длинные разрезы от руки; просто убедитесь, что линия остается прямой.
    • Установите обрезки L-образной формы для отрывания и прикручивания на конце разрушенной доски, чтобы удерживать доски настила против толчка.
    • Обрежьте задние рельсы и передние балки методом продольных распилов.
    • Пока не обрезайте средний раскос.
    1. Просверлить отверстия в карманах

    Используя приспособление для отверстий в карманах, приготовьтесь к началу сверления.

    • Равномерно отметьте точки карандашом на передних стойках и задних направляющих.
    • Установите приспособление для отверстий для кармана и проделайте два отверстия для кармана на конце задней стороны передней направляющей.
    • На той же стороне просверлены первые карманы для крепления верхней крышки. Возьмитесь за верхнюю переднюю направляющую.
    1. Сборка Задняя и передняя рамы

    Для сборки возьмите коробку для винтов с карманным отверстием и начните трескать.

    • Сначала соберите заднюю раму, используя винты с карманом и водостойкий клей.
    • Повторите тот же процесс сборки для передней рамы.
    • Теперь обрежьте среднюю скобу по длине, затем прикрутите и приклейте ее на место.
    1. Установка и формирование верхней крышки

    Теперь создайте верхнюю крышку и придайте ей форму, чтобы прикрепить ее к передней раме.

    • Чтобы сгладить верхние края крышки, используйте сверло для закругления.
    • Выберите тонкий лист стали для откоса, что угодно, чтобы приподнять переднюю планку.
    • Зажмите верхнюю крышку и нанесите на нее полоску клея спереди.
    • Заверните винты, чтобы закрепить верхнюю крышку, начиная с любой стороны положения зажима.

    * Примечание — Верхняя крышка должна опираться на ответвление, а не на проставку.

    1. Совместите заднюю и переднюю рамы вместе

    Пора соединить рамы вместе. Вместо клея используйте винты, чтобы удерживать края.

    • Поместите заднюю раму поверх отверстий для карманов вниз и положите переднюю раму лицевой стороной вниз на скамью и выровняйте их.
    • Возьмите комбинированный квадрат и проведите центральные линии вниз на задней раме, чтобы просверлить винты.
    • Закрепите заднюю раму на передней раме и просверлите пилоты через рамы.
    • Пора зенковать все пилотные отверстия.
    • Используйте устойчивые к атмосферным воздействиям винты и расположите большинство зажимов ближе к пилотным отверстиям.
    • Чтобы сбить острые кромки, используйте песчинки зернистостью 120.
    1. Сборка направляющей коробки

    Направляющая коробка удерживает готовый продукт на стене и обеспечивает его движение по прямой.

    • Чтобы прикрепить верхнюю часть направляющей коробки, просверлите четыре отверстия в настенной планке и направляющей коробке.
    • Используйте три монтажных винта, предварительно просверлив отверстия в скобе для крепления стены.
    • Нанесите клей, зажмите и прикрутите направляющую коробку к верхней части направляющей коробки.
    • Чтобы проверить это, прикрепите переднюю часть направляющей коробки и проведите ее вперед и назад на верхней крышке затвора.

    * Примечание. Не добавляйте клей после установки направляющей коробки.

    1. Крепление колес с помощью роликов для ворот

    Добавьте фиксированные ролики и сделайте эту вещь мобильной.

    • Вырежьте три монтажных блока для пластин с винтами, равные ширине ваших ворот, и возьмите обрезки настила.
    • Отметьте отверстия для винтов шилом в середине трех монтажных блоков.
    • Просверлите направляющие отверстия и 4 монтажных отверстия войдут в монтажный блок.
    • Скруглите углы и края этих трех монтажных блоков.
    • Зажмите монтажные блоки так близко, чтобы шибер был параллелен для облегчения скатывания.
    • В предварительно просверленные пилотные отверстия прикрутите ролики и протестируйте их.

    9. Установка направляющей коробки

    Добавьте фиксированные ролики и сделайте это мобильным.

    • Вырежьте три монтажных блока для пластин с винтами, равные ширине ваших ворот, и возьмите обрезки настила.
    • Отметьте отверстия для винтов шилом в середине трех монтажных блоков.
    • Просверлите направляющие отверстия и 4 монтажных отверстия войдут в монтажный блок.
    • Скруглите углы и края этих трех монтажных блоков.
    • Зажмите монтажные блоки так близко, чтобы шибер был параллелен для облегчения скатывания.
    • В предварительно просверленные пилотные отверстия прикрутите ролики и протестируйте их.
    • Вставьте направляющую коробку в закрытое положение, чтобы она могла прикрепиться к ограждению.
    • После снятия передней поверхности выровняйте ее до отметки на направляющей коробке.
    • Расширьте направляющие отверстия до глубины, достаточной для деревянных поверхностей.
    • Начинайте закреплять винты до тех пор, пока они не выйдут из задней части шипа.
    • Теперь продвиньте заслонку через направляющую в качестве пробного запуска.
    1. Установка защелки ворот

    Так как существует множество стильных защелок для ворот, найдите ту, которая подходит для ваших ворот.

    • Прикрутите опорную деревянную деталь к задней части защелки.
    • Просверлите пилотные отверстия и следуйте инструкциям на упаковке.
    • Откройте и закройте ворота несколько раз, чтобы проверить плавность хода ворот, зафиксировав защелку.
    1. Освободите своих собак

    Пришло время выпустить ваших питомцев и проверить их реакцию на наши недавно построенные раздвижные ворота.

    F.A.Q. (часто задаваемые вопросы)

    Какой длины могут быть откатные ворота?

    Ans — Длина откатных ворот зависит от ваших требований. Максимальная длина ворот должна составлять 45–100 футов, а скорость ворот — 24 дюйма в секунду.

    Как работают откатные ворота?

    Ans — Откатные ворота имеют направляющую вдоль нижней части проезжей части, так как на нижней части ворот имеется ролик.Работает так же, как и раздвижная дверь.

    Как сделать самозакрывающиеся ворота?

    Ans — Все, что вам нужно для самозакрывающихся ворот, — это купить пружину ворот и установить ее. Петля металлической калитки крепится к проему в стене

    Выводы

    После прочтения этой статьи я надеюсь, что у вас возникла идея сделать свои собственные раздвижные ворота для собак.

    Я постарался объяснить как можно проще и понятнее, чтобы вы не столкнулись с трудностями, с которыми я столкнулся, когда строил эти ворота.

    Удачи с вашими выдвижными воротами для собак !

    Обзор системы консольных откатных ворот

    Магазин: Консольные откатные ворота | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

    Консольные откатные ворота Теория:

    Термин «консольные раздвижные ворота» может относиться к любому количеству ворот, от декоративных пикетных стилей до функциональных стилей звеньев цепи, от тех, для которых требуются консольные ролики, до тех, для которых требуются направляющие для ворот и тележки.Все консольные откатные ворота обладают определенными характеристиками, которые отличаются от других типов откатных ворот. Консольные откатные ворота отличаются от других типов откатных ворот своей конструкцией, выбором оборудования и дизайном.

    Консольные откатные ворота имеют большие размеры, чем проемы, которые они предназначены для закрытия, часто на 50% больше, чем их соответствующие проемы. Идея здесь состоит в том, чтобы повесить ворота на двух или более монтажных стойках и подвесить ворота на этих монтажных стойках в проем ворот для закрытия.Как правило, никакая часть ворот не контактирует с землей прямо или косвенно с любым типом колеса. Вместо этого эти откатные ворота «консольно» закрывают проем. Консольная конструкция позволяет навешивать конструкции без внешних распорок. Ключевым моментом является то, чтобы консольная рама ворот была сконструирована правильно, чтобы выдерживать силы тяжести и ветра. Сложные диагональные связи и фермы обычно стратегически приварены, чтобы предотвратить провисание ворот.

    Другие типы систем раздвижных ворот могут иметь колесо передней кромки, установленное на стороне защелки ворот.Эти колеса с передней кромкой катятся либо непосредственно по земле, либо по гусенице, установленной поперек проезжей части или проема ворот. Необходимо следить за тем, чтобы проем ворот или подъездная дорожка были совершенно свободны от мусора, иначе колеса встретят препятствия. Ворота, которые скользят по дорожке, встроенной в землю, часто называют воротами с V-образной направляющей. По сути, кусок железа с перевернутым углом прикручивается болтами к бетону, и на нем движется специальное колесо с V-образной канавкой. Ворота, у которых есть резиновое или пневматическое колесо, которое катится по земле, просто катящиеся ворота.Ворота V-Track популярны в южных регионах, где снег и лед встречаются редко. Ворота V-Track часто автоматизируются операторами ворот. С другой стороны, откатные ворота популярны в северных и южных регионах. Оба эти стиля могут быть привлекательными, поскольку часто не требуют противовеса, который может быть на 50% больше, чем проем ворот. Автоматизация откатных ворот требует, чтобы ворота двигались идеально в обоих направлениях и были установлены горизонтально. Хотя это часто проще всего сделать, установив консольные ворота, ворота с V-образным профилем и откатные ворота также можно аккуратно автоматизировать.Опять же, автоматизация раздвижных ворот требует, чтобы ворота двигались идеально в обоих направлениях! Возможные препятствия для ведущих колес, такие как снег, лед и другой мусор, приведут к отказу привода ворот. Ворота, которые не остаются на своем пути, могут быть чрезвычайно опасными при открытии и закрытии вручную, особенно с помощью устройства для открывания ворот.

    Преимущества консольных откатных ворот перед другими стилями многочисленны:

    1. Консольные ворота могут занимать меньше места, чем система распашных ворот. Одиночные консольные ворота перемещаются в одном направлении, часто прямо параллельно существующей линии ограждения.Такое эффективное использование пространства делает консольные ворота идеальным выбором при проектировании ограждения по периметру и системы безопасности.

    2. Консольные ворота легче защитить, чем распашные ворота при автоматизации. При автоматизации ворот настоятельно рекомендуется, если они не требуются, устройства безопасности. Такие устройства безопасности могут включать в себя световые лучи безопасности, кромки безопасности и детекторы петель и петель. Устройства безопасности спроектированы и установлены для защиты от закрывания ворот на транспортном средстве. Из-за линейного движения раздвижных консольных ворот путь ворот ограничен по сравнению с качающимися воротами, которые поворачиваются по дуге примерно на 90 градусов.

    3. Автоматизация консольных ворот может быть дешевле, чем распашных ворот. В некоторых случаях, когда необходимо рассмотреть двойные распашные ворота и одинарные консольные ворота, автоматизация одинарных консольных ворот будет дешевле, поскольку для этого требуется только один привод ворот вместо двух.

    4. Консольные ворота требуют меньшего ухода, чем распашные. Консольные ворота могут быть установлены с нейлоновыми консольными роликами с герметичными подшипниками и нейлоновыми роликовыми крышками. Эти ролики не требуют смазки, а сам нейлоновый ролик и крышка не ржавеют.Кроме того, консольные ролики будут устанавливаться на стойки с помощью болтов, которые при необходимости можно будет легко отрегулировать позже. Кронштейны, которые обычно соединяют привод ворот с воротами, также обычно устанавливаются с помощью болтов, которые впоследствии можно будет легко отрегулировать. Наоборот, распашные ворота часто имеют петли, требующие многократной смазки. Эти петли также часто привариваются к стойке ворот и воротам, что затрудняет их регулировку в случае необходимости. Наконец, рассмотрите возможность уборки снега в северных районах. Единственный путь, по которому проходят консольные ворота, часто легче избежать препятствий по сравнению с распашными воротами и их широким поворотом.

    5. Консольные ворота эстетичны. Элегантный внешний вид, эффективный дизайн и мастерство консольных ворот обязательно произведут впечатление на владельцев, посетителей и клиентов, посещающих объект.

    Практика раздвижных консольных ворот:

    Обычно устанавливаются две или более стойки из оцинкованной стали, которые выдерживают вес ворот и служат в качестве монтажных стоек. Столбы ворот могут быть круглыми или квадратными. Ворота могут быть построены на 50% больше, чем размер проема ворот, чтобы обеспечить противовес или консоль для части проема ворот.Рамы ворот могут быть круглыми или квадратными. Ворота могут быть изготовлены из алюминия или стали — как правило, сварные. Настоятельно рекомендуется профессиональная конструкция ворот, так как сами рамы ворот часто служат направляющими, обеспечивая гладкую ровную поверхность, с помощью которой ворота открываются и закрываются.

    Ворота часто натягиваются звеном цепи через часть или всю раму. Автоматические ворота должны иметь сетку, растянутую по всей поверхности из соображений безопасности и соответствовать стандартам ASTM и UL-325.

    Стальные консольные ворота — Стальные консольные ворота обычно изготавливаются из оцинкованных круглых труб. Верхние и нижние горизонтальные рельсы часто представляют собой трубы с внешним диаметром 2-1 / 2 дюйма (фактическое значение 2-3 / 8 дюйма) марок Sch50 или HF40. Внешний диаметр 2 дюйма (фактический 1–7 / 8 дюйма) служит в качестве вертикальных распорок, а диагональные распорки наружным диаметром 1–5 / 8 дюймов приварены, чтобы предотвратить провисание затвора. Стальные или нейлоновые консольные ролики затвора отечественного производства устанавливаются на крепление. стойки, обычно две вверху и две внизу.Импортные консольные ролики также в большом количестве изготовлены из стали и нейлона и, как правило, менее дороги.Обязательно используйте консольные крышки роликов ворот на всех роликах для безопасности и защиты точек защемления. Ворота «зажаты» между верхним и нижним роликами и скользят, чтобы открываться и закрываться. Ролики консольных ворот обычно имеют гальванизированное шасси для предотвращения ржавчины. Сами ролики доступны из оцинкованной стали или нейлона. Оба являются качественными роликами, которые могут служить годы без перебоев. Доступен ассортимент консольных защелок для ворот с замком. Некоторые из них разработаны специально как защелки для автоматических откатных ворот.Стальные консольные ворота могут быть изготовлены для закрытия проемов ворот шириной более 30 футов! Отверстия шириной 60 футов могут быть закрыты двойными консольными воротами.

    Алюминиевые консольные ворота — Алюминиевые откатные ворота с внутренней направляющей часто полностью изготавливаются из алюминия. Сверхпрочная алюминиевая направляющая ворот приварена к самой раме ворот или является ее частью. Hoover Fence предлагает алюминиевые откатные ворота, предназначенные для закрытия проемов ворот шириной 30 футов, сделанных с помощью одной направляющей ворот. Проем шириной 60 футов можно закрыть двойными воротами.Мы предлагаем алюминиевые откатные ворота с двойными направляющими для проемов ворот шириной до 40 футов и двойными шириной 80 футов. Ворота с коробчатой ​​рамой на заказ доступны для проемов больше 40 футов, но меньше 60 футов. Хотя ворота с верхней направляющей более популярны, также доступны компоненты ворот с нижней направляющей и нижней направляющей. Направляющая ворот и рама ворот скользят, чтобы открываться и закрываться на двух или более фиксированных тележках для ворот. Тележки для ворот крепятся к опорным стойкам из оцинкованной стали с помощью подвесных кронштейнов для грузовиков из оцинкованной стали.

    Slide Gate Counter Balance:

    Противовес должен составлять примерно 1/2 длины проема ворот.Минимальный противовес должен быть 4 фута в длину. Если должен быть установлен автоматический привод, противовес может быть длиннее, чтобы оператор мог «закрыть» ворота за заднюю часть противовеса. Перед началом строительства всегда выбирайте оператора и ворота.

    Размеры сообщений:

    Обычно для консольных раздвижных ворот со стальными звеньями цепи требуются роликовые стойки с наружным диаметром 3 дюйма для ширины проема до 10 футов. Используйте наружный диаметр 4 дюйма. Столбы до 20 футов и 6-5 / 8 «O.D. Столбы до 32 футов. Эти спецификации предназначены для ворот высотой 6 футов и короче.Для более высоких ворот увеличивайте размеры стоек на каждой ступеньке и используйте стойки с внешним диаметром 8-5 / 8 дюймов для ворот 32 ‘. Мы используем в основном стальные стойки с внешним диаметром 4 дюйма для наших алюминиевых откатных ворот.

    Бетонные нижние колонтитулы:

    Диаметр 18 дюймов x глубина 42 дюйма рекомендуется для столбов 3-4 дюймов, диаметр 24 дюйма x 42 дюйма для наружного диаметра 6-5 / 8 дюймов. стойки и 30 дюймов диаметром x 48 дюймов для столбов с внешним диаметром 8-5 / 8 дюймов. Увеличьте нижний диаметр на 6 дюймов; создание колоколообразного отверстия. Подъем и опускание ворот такого типа будут «работать» даже с самыми большими столбами из земли. Плохие почвенные условия, такие как песок, потребуют больших колонтитулов.Перед началом любого строительного проекта всегда консультируйтесь с местными строительными нормами и правилами. Позвоните по номеру 811, прежде чем выкопать нижние колонтитулы почтовых ям.

    © 2010, Все права защищены.
    Технические характеристики и информация могут быть изменены без предварительного уведомления

    Как обезопасить откатные ворота?

    Откатные ворота могут быть защищены с помощью автоматики Gate .

    Некоторые способы защиты откатных ворот обсуждаются ниже:

    1. Установка Security Bars.
    2. Установка замков с двумя болтами.
    3. Реализация Датчики двери .
    4. Перейти к системе сигнализации.
    5. Замените ворота на ударопрочные откатные ворота .

    Нажмите, чтобы увидеть полный ответ


    Кроме того, как защитить раздвижную дверь?

    4 совета по защите раздвижных дверей от взломщиков

    1. Почему раздвижные двери так уязвимы? В раздвижных стеклянных дверях используются защелки, а не замки.
    2. Совет 1. Используйте блокирующие планки. Вставьте металлический или деревянный стержень в нижнюю направляющую раздвижной двери.
    3. Совет 2: Установите предохранительный штифт.
    4. Совет 3. Нанесите небьющуюся пленку.
    5. Совет 4: Получите контролируемую систему сигнализации.

    Аналогично, как взломать раздвижную стеклянную дверь? Вставьте отвертку или монтировку между рамой двери и дверью примерно в 6 дюймах от угла по диагонали от защелки внизу и подденьте вверх.При наклоне двери дверь опускает защелку, освобождая ее от кронштейна.

    Из этого, как установить автомат для открывания откатных ворот?

    КАК | Установите автоматические откатные ворота

    1. Шаг 1. Планирование и выбор ворот.
    2. Шаг 2: Подготовка.
    3. Шаг 3: Путь ворот.
    4. Шаг 4: Ворота.
    5. Шаг 4: Направляющий кронштейн.
    6. Шаг 5: Улавливатель ворот и стопор.
    7. Шаг 6: Автоматизация ваших ворот.
    8. Шаг 7: Достаньте пульт и откройте, закройте, откройте, закройте… .. ??

    Можно ли поставить засов на раздвижную дверь?

    Домовладельцы могут принять решение об установке надежного засова на свои раздвижные стеклянные двери двери (, если дверь рама допускает установку и одного ), или вы можете установить петлю для раздвижной двери Замки, которые делают , это еще сложнее для обхода вашего , раздвижного стекла , двери , замка.

    Цепь контроллера автоматических откатных ворот

    В этом посте мы исследуем схему, предназначенную для реализации автоматических откатных ворот или действия двери и включающую в себя набор функций, указанных в запросе. Идея была предложена г-ном Андреасом.

    Технические характеристики

    Вы можете помочь мне разработать простой контроллер для откатных ворот. Как это может работать … Нажмите выключатель и откройте ворота, через минуту ворота снова закроются.

    Если во время закрытия кто-то проходит перед воротами, ворота снова открываются (с помощью инфракрасной камеры ??).

    Достижение конца (остановка) во время открытия и закрытия осуществляется с помощью магнитного или концевого выключателя. Обратите внимание, что эта система должна работать от 24В.

    Большое спасибо,

    Андреас Христодолоу

    Конструкция

    Предлагаемая схема автоматического управления откатными воротами может быть понята, как объяснено в следующих пунктах:

    Ссылаясь на схему ниже, ее можно разделить на три этапа: фиксатор установки-сброса с использованием T1 / T2, моностабильный таймер с использованием IC 4060 и ИК-перехватчик с использованием T3 / T5.

    Примечание:

    1. Отсоедините 100 кОм ниже C1 от земли и подключите его к положительной клемме C1, то есть 100 кОм следует подключать прямо к клеммам C1 и нигде больше.
    2. R6 необходимо рассчитать для получения 1-минутной задержки перед тем, как ворота инициируют обратное закрытие.

    Предположим, что ворота находятся в «закрытом» положении, а язычок № 2 приводится в действие соответствующим магнитом затвора.

    Это гарантирует, что на выводе №12 микросхемы 4060 будет высокий уровень, а микросхема останется неактивной (вывод №3 выключен).

    В приведенном выше сценарии реле № 1 уже выключено, а его положение N / C закрыто (потому что T1 / T2 выключены), а T4 также выключен из-за отсутствия основного привода, что подразумевает реле № 2 выключен и находится в положении N / C.

    Если реле № 2 находится в НЗ, двигатель отключается из-за отсутствия положительной перемычки через замыкающий контакт реле № 2.

    Таким образом, вся цепь находится в выключенном состоянии.

    Теперь, согласно запросу, открытие ворот инициируется кратковременным нажатием SW1.

    Нажатие SW1 мгновенно фиксирует T1 / T2 через R4, переключая реле № 1, так что его замыкающие контакты замыкаются, что, в свою очередь, заставляет двигатель сдвигать ворота в направлении «открытия».

    Как только вентиль отодвигается от своего «закрытого» положения, язычок № 2 отпускается, что мгновенно включает IC 4060, и он начинает отсчет, а его вывод № 3 теперь имеет логический ноль.

    Ворота катятся, пока не достигнут крайнего конца, когда другой соответствующий магнит, закрепленный на воротах, активирует язычок №1.

    При срабатывании геркон № 1 подтягивает основание T1 к земле через C1, размыкая защелку, которая, в свою очередь, деактивирует реле № 1, и его контакты возвращаются в свои точки размыкания.

    Однако реле № 2 все еще находится в выключенном состоянии, что приводит к остановке двигателя из-за отсутствия питания через точки реле № 2 (замыкающие).

    Тем временем IC 4060 завершает свой счет, позволяя высокому уровню появиться на контакте №3. (IC теперь фиксируется в этом положении через D2)

    Это немедленно активирует реле № 2, разрешая обратную активацию двигателя.

    Двигатель начинает сдвигать ворота в сторону «закрытого» положения, и в момент, когда он достигает «закрытого» конца, язычок № 2 снова активируется. В этом положении ИС снова сбрасывается, вызывая отсутствие сигнала на его контакте №3, дезактивацию реле №2 и …. отключение двигателя. Схема возвращается в исходное состояние ожидания.

    Расчет временной задержки

    Универсальное уравнение для определения значений временной составляющей Rt и Ct:

    f (osc) = 1 / 2.3 x Rt x Ct

    2.3 — это просто константа в отношении внутренней конфигурации ИС.

    Предотвращение случайного входа

    Согласно запросу, схема должна реагировать на случайное проникновение человека через ворота во время процесса закрытия, чтобы обезопасить человека, а также механизм ворот.

    Это реализуется с помощью узла приемника инфракрасного передатчика, как показано на схеме.

    D3 — ИК-фотодиод приемника, который остается включенным с помощью перпендикулярного ИК-активированного луча передатчика, сфокусированного на D3, положение луча должно быть прямолинейным вдоль движения затвора.

    Пока D3 остается включенным, T3 / T5 не могут проводить, однако в присутствии человека, который может пытаться быстро проникнуть через ворота во время их закрывания, в ходе движения будет препятствовать прохождению ИК-луча, вызывая срабатывание Т3 / Т5, которые, в свою очередь, будут проводить и отключать Т4 и реле №2.

    Если реле № 2 отключено, дверь немедленно прекратит закрываться и остановится на месте, пока человек полностью не пересечет ограниченную линию действия.

    Для простоты более подходящей выглядит кратковременная остановка ворот вместо принудительного обратного открывания, которое может излишне задерживать процесс.

    Использование транзисторного каскада таймера

    Вышеупомянутое можно значительно упростить, заменив каскад таймера IC 4060 транзисторным таймером включения задержки и удалив каскад ИК-детектора.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    © «ЭНКИСТРОЙ» – Строительство деревянных домов, 2019
