Бур для ям под столбы своими руками

Иногда при земельных работах требуется выкапывать ямы, которые нужны для установки свай, столбов и различного вида опор. Зачастую это требуется сделать в твердых почвах, и работать лопатой в этом случае слишком долго и тяжело, особенно если скважины требуются глубокими и в большом количестве.

В данной ситуации можно использовать бур для земляных работ, притом можно вполне обойтись без вызова специалистов, а сделать всё самому. При желании можно изготовить садовый бур своими руками. Чертежи данного инструмента доступны, некоторые из них очень легки в применении на практике. Но сначала нужно разобраться в конструкции и разновидностях данного приспособления, чтобы иметь представление о том, что это за механизм, и какой вид бура больше подойдет для индивидуальных работ.

Описание конструкции

Земляной бур — это строительный инструмент, главной задачей которого является рытье ям на глубину необходимого фундамента. Принцип работы схож с бутылочным штопором — сначала инструмент вворачивают в землю на нужную глубину, а затем вытаскивают обратно на поверхность вместе с землей, увлекаемой за собой лезвиями бура. В результате данной операции образуется лунка с правильными круглыми краями, пригодная для установки столбов и опор. К наиболее популярным и часто применяемым видам бура можно отнести:

Шнековые. Представляют из себя стержень, вокруг которого винтом накручено лезвие. Обладают простотой ввинчивания и легким удалением земли с поверхности лезвий. Данные буры применяются, как правило, для работы с маленькими диаметрами, например, для свай и столбов.
Дисковые. Устройство данного бура представляет собой стержень с острым окончанием. На некотором удалении от острого конца в один или несколько рядов закреплены под небольшим углом половинки заточенного диска. Угол нужен для того, чтобы диски проще врезались в землю, а при выходе вытаскивали землю. Данный вид обладает более простой конструкцией, чем шнековый.
Ложковый. На стержне закреплен цилиндр с вертикальным разрезом в верхней части и спиралью в нижней. Нижние кромки остро заточены. Вкручиваясь в землю, цилиндр заполняется грунтом, который затем извлекается вручную. Подходит только для бурения небольших скважин во влажной и глинистой почве.

Также существует классификация по типу двигателя: бензиновые и электрические. Преимуществом буров с двигателями является то, что они обладают высокой скоростью бурения, требуют меньших физических нагрузок, и имеется возможность смены насадок. Инструменты с двигателем представлены двумя вариантами:

Ручной. Этот вид более компактный, но менее мощный и обладает большим весом.
Колесный. Более крупные габариты, по сравнению с ручным, но такой инструмент мощнее.

Бензиновый бур следует прогревать перед началом работы на холостых оборотах. Для электродвигателя этого не требуется. Недостатком любого инструмента с двигателем является то, что для их применения требуется источник электроэнергии или топливо.

Виды буров, не применяемые в садоводстве

Ударный бур применяется исключительно в строительстве и бурении глубоких скважин. Представлен в виде трубы, закрепленной стропилами. С помощью ударного механизма труба приводится в движение, пробивает землю вглубь и разрыхляет почву.

Коронковый механизм, который представляет собой трубу с закрепленной на основании зубчатой коронки. Требует вспомогательного оборудования, поэтому не применяется в любительских земельных работах.

Изготовление своими руками

При необходимости данный инструмент можно изготовить самостоятельно при наличии некоторых обязательных инструментов. Для работы потребуются болгарка, сварочный аппарат, слесарный набор, электродрель и точильный круг. Самое важное в изготовлении самодельной бурилки — сделать достаточно удобную рукоять и хорошие лезвия, за основу которых можно взять диски от циркулярной пилы.

Самодельный дисковый бур

Данная конструкция наиболее простая в самостоятельном изготовлении и требует минимального количества материалов.

Для работ потребуется:

Металлическая арматура для стержня длиной от 1,5 метра.
Кусок трубы для рукояти.
Диск циркулярный для лезвия.
Толстое сверло, которое будет выполнять роль наконечника.

Подобрав нужный диаметр диска, его следует разрезать пополам, а имеющиеся зубчики желательно сточить во избежание порезов при работах. Рукоятку приваривают к верхней части стержня, вследствие чего конструкция приобретает Т-образный вид. К противоположной части штока по центру приваривается сверло, а на некотором удалении от него — лезвия. Важно соблюдать угол наклона между лезвиями в 25 градусов.

Можно сделать дисковый бур со сменными лезвиями, для чего, вместо самих лезвий, нужно наварить металлические посадочные площадки под тем же углом и придумать способ фиксации дисков. Идеально подходит крепление на болтах, для чего в площадке высверливается отверстие под размер требуемого болта и нарезается нужная резьба.

Данная модификация позволяет подбирать требуемый диаметр рабочих дисков по мере проводимых работ.

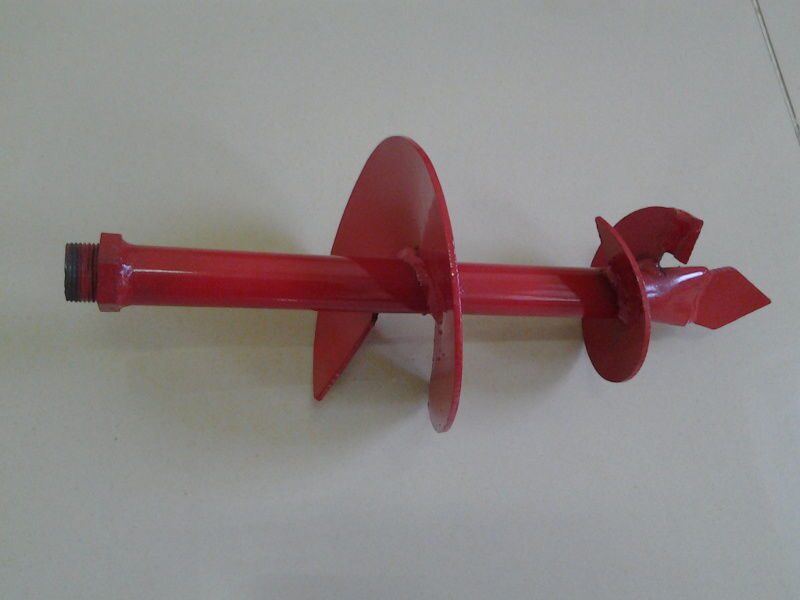

Шнековый инструмент

Конструкция шнека сложнее в изготовлении и применении, но с его помощью проще рыть ямы узкого диаметра. Для его изготовления потребуются те же материалы, что и для дискового бура, но вместо отрезного круга, для циркулярки лучше брать обычные круглые металлические диски в количестве нескольких штук равной толщины и диаметра.

Сначала между собой свариваются шток, рукоятка и сверло так, как это было описано выше при изготовлении дискового бура. Затем следует сделать из имеющихся дисков шнек.

Для этого следует в центре каждого из имеющихся в наличии дисков высверлить отверстие диаметром, равным диаметру стержня. После этого из части каждого диска вырезается небольшой сектор, и диски свариваются таким образом, чтобы получилась спиралевидная конструкция.

Шток устанавливается внутрь полученной спирали, которая затем растягивается вдоль стержня. При получении необходимой формы и высоты шнека его сваривают со штоком, начиная с верхнего и нижнего дисков.

Бур-коловорот из лопаты

Для работы с мягкими рыхлыми почвами можно изготовить садовый бур из лопаты. Для этого на лезвии лопаты размечаются линии разреза по имеющемуся чертежу, затем полотно разрезается по разметке болгаркой, а получившиеся края загибаются в разные стороны. Притом кончики полотна немного выгибаются вверх.

Получившаяся конструкция имеет небольшие вес и габариты, напоминает собой коловорот и идеально подходит для посадки растений на земельном участке.

Правила ухода при эксплуатации

Вне зависимости от того, механический бур или ручной, а также является он покупным или самодельным, данный инструмент требует обязательного ухода. Это позволяет продлить сроки его эксплуатации и предотвратит возможные поломки во время работы:

После покупки или самостоятельного изготовления лезвия и шток следует покрыть специальными антикоррозийными составами, что позволит избежать появления ржавчины. Как вариант, изделие можно отшлифовать и после полировки покрасить красками по металлу.
Перед проведением бурильных работ следует проверять остроту лезвий и при необходимости проводить заточку наждачкой или точильным станком.
Извлекать инструмент после вворачивания, особенно на полную глубину, нужно предельно аккуратно, чтобы не произошло деформации лезвий из-за излишков земли. Помимо этого, до начала бурительных работ желательно разрыхлить верхнюю часть почвы лопатой для более мягкого вворачивания инструмента.
По завершении работ лезвия и шток нужно очищать от налипшей земли и хорошо высушивать, дабы избежать коррозии режущей части и самого бура в целом.

Ручной бур является незаменимым инструментом при проведении строительства на земельном участке. С его помощью можно просверливать лунки под фундамент беседок, опорные столбы для забора. Помимо этого, бур также позволит легче пересаживать кустарники и деревья, чем облегчит работу садовода.

Этот инструмент не требует специальных навыков в обращении, и его использование не вызывает затруднений. Конструкция не является очень сложной, что позволяет изготовить бур своими руками при наличии сварочного аппарата, болгарки и дрели. Самостоятельное создание инструмента позволит сэкономить деньги и даст в итоге именно тот механизм, который требуется для индивидуальных работ.

Во время строительства и обустройства земельного участка, очень часто требуется сделать круглые отверстия в земляной почве. Такие ямы нужны для легких хозяйственных сооружений, сюда входят: арочные конструкции, заборы, столбы и другие постройки. Даже шурфы, которые делаются при выполнении свайного фундамента, только меньшего диаметра выполняются тоже ручным буром.

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

Когда закладываются инженерные сети.
Для устройства колодца.
Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.
При установке ограждения.

Типы конструкций и их технические характеристики

В прошлом для таких целей использовались вертикальные лопаты. На замену пришли новые усовершенствованные несложные модели, которые значительно облегчат все виды работ.

Несколько простых комплектов:

Простейший механический прибор

Представляет собой обычное двухстороннее оборудование с трубчатой штангой, рукояткой и фрезой с 2-мя лопастями с другой стороны.

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Основные отличия усовершенствованной ручной модели, это то, что за режущимися лопастями идет винтовой шнек. Благодаря нескольким фрезам и разъемной конструкции, работы производятся быстро, а за счет наращивания происходит заглубление на необходимую глубину.

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

На сегодняшний день, в частном загородном строительстве все чаще можно встретить буровые работы с несущим основанием. В частых случаях, индивидуальное строительство останавливает свой выбор на ТИСЭ, оптимальное решение с точки зрения стоимости на проведение работ и качества выполнения.

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Принцип действия бура ТИСЭ

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Бур, выполненный самостоятельно, можно представить, как 2 разных оборудования: одна модель с расширением, другая предназначена для бурения, более простая конструкция.

Ручная сборка для буровых работ, без расширения:

Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
На одном конце трубы наваривается дно, на другом съемная фаска.
По центру монтируется толстое сверло и шнек.

Для телескопической штанги понадобятся 2 трубы (250х250 мм и 200х200). Такая конструкция может справиться с бурением сложной почвы до 100 мм, а стенка стакана будет идеально гладкой.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Принцип работы бура при помощи телескопической штанги

Сборка устройства для расширения:

Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
Второй стакан делается по диаметру на 50 мм меньше.
Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).
№21 Устройство с расширением
На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
Таким образом, у нас получается подвижное устройство.
В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

Возведение ограждений.
Подготовительные работы для фундаментных опор.
Для строительства дренажных колодцев.
Посадки деревьев и растений.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Модель бура с мотором

Выделяем три группы:

«Ямобуры» бытовые без мотора, работа производится при помощи оператора.
Оборудования, которые работают на бензине или моторе.
Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

Простая рукоятка буквой «Т».
Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м.

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Как изготовить ручной бур самостоятельно

Совсем немногие знают, что изготовление ручного бура можно выполнить в домашних условиях. Понадобится подробная инструкция и наличие необходимых инструментов и материалов.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

Тиски.
Газовые ключи.
Болгарка с насадкой по металлу.
Сварка.
Электрическая дрель.
Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Сборка бура

Прикручиваем оба конца трубы. С одной стороны трубы привариваем наконечник, с другой болт и прикручиваем друг другу. Диски распиливаем пополам.

Монтаж дисков

2 половинки диска привариваются под углом 40 градусов друг к другу на край трубы. Вторая половина большего диаметра приваривается аналогично выше первого на расстоянии 10 мм.

Скручиваем обе части вместе. Получаем ручной бур.

После проведения всех работ необходимо выполнить пробное бурение и только после этого его можно подготовить для нанесения краски. На изготовление данной модели понадобится не более 2,5 часов.

Советы профессионалов

Выбирая нужный инструмент для себя, лучше воспользоваться некоторыми рекомендациями, которые помогут сделать правильный выбор, сэкономив время:

При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Для более детальной информации, в качестве примера работы одного из видов устройств, рекомендуем ознакомиться с видео-материалом, как самостоятельно пробурить скважину ударно-канатным методом.

Видео обзор пояснит всем желающим, как грамотно можно пробурить отверстие вручную. Практические советы помогут вам подобрать оптимальный вариант и серьезно подойти к выбору нужного для вас оборудования.

Бур ручной: советы и рекомендации, которые пригодятся при самостоятельном изготовлении.

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

Для каких целей и работ он вам нужен;
Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

0.7-0.8 м – «плодородка»;
0.2-0.4 м – известняковый камень крупной фракции;
далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

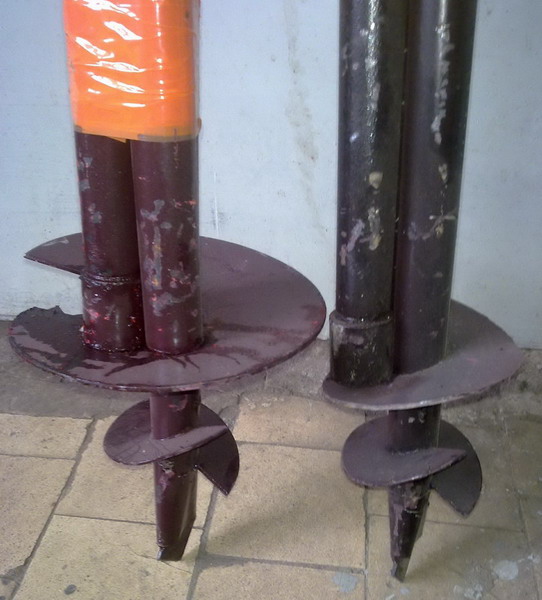

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый – экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

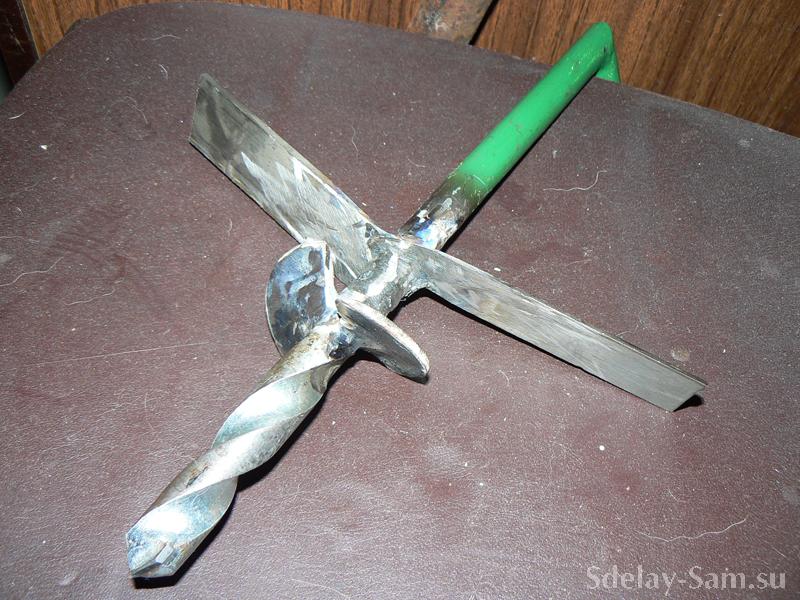

ВячеславK сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

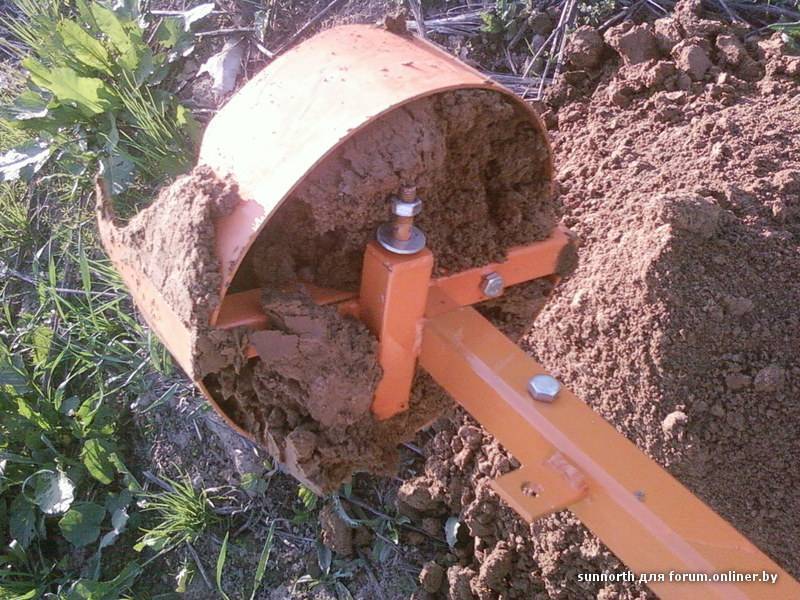

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

Как самостоятельно изготовить ручной бур для земляных работ? + видео

Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.

Какие виды буров существуют?

В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели. Только после изучения всех особенностей можно отправляться в магазин.

Виды буров:

Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.

Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.

Основные сферы применения буров в хозяйстве

Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке. Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не лопате. Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при проводке канализации и коммуникаций.

В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.

Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными. Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.

Производительность инструментов – скорость и качество выполняемой работы

Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам «начального», а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.

Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте. Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.

Ручной бур для земляных работ – характеристики, особенности и применение

Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами.

Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.

Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.

Садовые буры подразделяются на:

Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
Шнековые неразборные;
Кольцевые (неразборные).

Садовый бур ручной своими руками – простота и надежность

Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению. Сначала нужно подобрать нужные инструменты:

Электродрель с набором разных по диаметру сверл, способных работать с металлом;
Сварочный аппарат;
Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.

Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как

Металлический лист;
Арматура (длиной около двух метров).

Собираем самодельный земляной бур:

Как сделать ручной садовый бур — пошаговая схема

Шаг 1: Сборка и закрепление лезвия

Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше. Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.

Шаг 2: Подготовка стойки-основания

Закрепите прут, выполняющий роль стойки, в тисках и просверлите поперек него два отверстия. С них нарезаем резьбу – для последующего закручивания гаек. Далее крепко фиксируем болтами лезвия.

Шаг 3: Придаем правильную форму лезвию

Приступаем к работам с болгаркой, с помощью которой нужно сделать радиальный надрез заготовок. Именно благодаря этому можно «растянуть» лезвия в винтовое состояние. После этого под углом в 50 градусов обрабатываем и затачиваем нижнюю часть выреза.

Шаг 4: Создаем острый «наконечник»

Делаем небольшой отступ от конца втулки на 1 см. Благодаря наждачному кругу, создаем лыски с глубиной не менее 0,3 см. Конец затачиваем настолько остро, чтобы он походил на пику. Некоторые предпочитают приварить к буру остро наточенное сверло. Это позволит проводить работы с твердыми породами грунта. Не забудьте сделать винтовые канавки у нижнего конца стоек.

Шаг 5: Собираем рукоять

Последний этап – закрепление ручки. Если вы хотите в случае необходимости изменять размеры глубины бурения, ручку не стоит приваривать, лучше прикрутите ее болтами.

Чтобы бур садовый ручной для земляных работ прослужил вам как можно дольше, обязательно покройте инструмент специальными составами, защищающими от коррозии, а после – краской для закрепления. Теперь вы знаете, как сделать бур для столбов, высадки растений и под другие цели на своем участке. Главное – соблюдать все правила и советы, а также верно использовать инструмент.

Оцените статью: Поделитесь с друзьями!

Ручной бур для столбов своими руками – земляные работы

15 ноября, 2014. Прочитано 15614 раз(а)

При помощи ручного бура можно легко и быстро сделать лунки для несущей опоры ворот, забора, под посадку деревьев, для подготовки опоры под скамейки, лавочки и т.д. В нашей статье достаточно подробно расписан пошаговый процесс создания ручного бура для столбов собственными руками.

Нам понадобиться для изготовления ручного бура абсолютно своими руками:

Болгарка;
маркер;
циркуляционный диск;
кусок металлической винтообразной ленты;
линейка;
сварка;
молоток;
кусок металлической трубы ½ или ¾.

Этап 1

Нам понадобиться кусок металлической трубы, можно использовать с диаметром ½ или ¾ дюйма. Отрезаем его по нужной длине, здесь следует исходить из глубины желаемых воронок, высоты человека. К примеру, длина трубы на рисунке составляет 1,2 метра.

Этап 2

На одном из концов трубы при помощи болгарки прорезаем прорезь. Это делается для того, чтобы туда вставить винтообразную ленту, которая изображена ниже на фото.

Этап 3

В получившуюся прорезь вставляем будущий бур. Это черновой вариант, который потом будет дорабатываться, подрезкой и фиксацией. После этого при помощи сварки фиксируем бур к трубе, который должен плотно держаться в вырезанном пазе. Оббиваем образовавшийся после сварки шлак при помощи молотка.

Этап 4

Из циркуляционного диска изготавливаем режущую кромку. Для этого нам необходимо выполнить замеры и отрезать диск пополам при помощи болгарки и режущего круга по металлу.

Этап 5

Под углом 45° привариваем, как показано на фото внизу два куска отрезанной пилы. Благодаря этому углу будет выполняться эффективное бурение и нарезка грунта с последующим отводом его наружу. Выполняем заострение винтообразной ленты или уже готового бура под острым конусом.

Этап 6

Как видно на рисунке, немного выше над буром располагается два элемента, которые являются частью обычной косы. Данный сегмент разрезаем пополам и в качестве направляющих приварили внизу трубы перед буром. Это делается для того, чтобы выполнить предварительную подрезку грунта.

Этап 7

На другом конце трубы привариваем из кусков трубы специальные ручки, которые будут использоваться для бурения.

Завершающий этап

При помощи нашего бура, мы за 30 секунд с легкостью пробурили яму под столб глубиной 1 метр.

Бур с легкостью справился даже с попадающимися корнями близ растущих деревьев.

Также не забываем просмотреть видео по сборке бура:

Как видите, ручной бур для столбов своими руками можно сделать быстро и качественно в домашних условиях всего за 45 минут. Удачи.

Как сделать садовый бур из пильного диска

В дачном хозяйстве очень ценится хороший инструмент. И поскольку работы идут в основном на земле, речь сегодня пойдет о простом приспособлении, облегчающем именно земляные работы. С помощью него можно будет сделать лунки под картошку, посадку деревьев или поставить столбы для нового забора.

Понадобится

Примечательная эта самоделка тем, что используется для ее изготовления. А именно, ненужный диск для распила древесины, диаметром 18-25 см. Такие применяют для циркулярок, небольших универсальных станков и болгарок (УШМ). Присутствие победитовых напаек на нем не обязательно.

Шток или точнее вал для садового бура рассчитан на закрепление в стандартном патроне дрели или шуруповерта, поэтому толщина его не должна превышать 13 мм. Подойдет калиброванный пруток или резьбовая стяжка. Также понадобятся несколько обрезков металлических труб, входящих одна в другую. Скреплять все детали будем электросваркой. Итак, приступим!

Пошаговая инструкция по изготовлению садового бура

Размечаем диск на две одинаковые части. По этой линии болгаркой (УШМ) делаем сквозную прорезь от центра до края.

Металл у диска упругий, и даже если его зажать в тиски и попытаться выгнуть рычагом, это вряд ли получится.

Придется нагреть зону прорези газовой горелкой, поскольку нагретый металл легче поддается деформации.

Изгибаем диск слегка от руки, придавая ему форму бура.

Диски для распила древесины имеют посадочное отверстие, располагаемое по центру. Обычно оно составляет 16-32 мм. Диаметр нашего штока меньше, поэтому нужно решить проблему с закреплением бура на нем. Из обрезков металлических труб подбираем такие, чтобы они влезали одна в другую, и делаем из них короткие гильзы длиной 4-5 см.

Выставляем гильзы по центру диска, и ставим его на подпору так, чтобы он был строго в горизонтальной проекции. Обвариваем их соединение электросваркой.

Затем можно вставить шток внутрь гильзы, и также обварить его, слегка выдвинув конец от диска на 5-6 см.

Остудив место сварки в ведре с водой, зажимаем приспособление в тиски и заостряем его конец болгаркой. Он будет при бурении направляющим.

Для более продуктивной работы инструмента производим заточку бура. Дорабатываем ее напильником.

Вот и всё, наш садовый бур готов!
Вставляем шток в патрон, выбираем самую медленную передачу на редукторе шуруповерта.

И идем в свой сад для бурение ям.

Теперь без лишних проблем можно пересаживать любые саженцы и т.п.

Практические советы

Если вы решите работать таким приспособлением вручную, к нему необходимо будет приварить на конец штока поперечную рукоять, длиной около 30-40 см, для хорошего рычага.
Для бура необязательно использовать диск для распиловки дерева. У кого нет такого ненужного в хозяйстве, можно выпилить окружность из обычного металла. Ее в таком случае не понадобится даже греть горелкой.
Ну, и в заключение, если такой инструмент покрасить для защиты от коррозии и ржавчины, он прослужит вам не один десяток лет, ведь ломаться в нем практически нечему.

Смотрите видео

Самодельный земляной бур своими руками » Полезные самоделки

Вот и начинается весенняя пора! А значит, начинаются работы в огороде и саду, а так же различные стройки. Вот и я решил в своем дворе заменить покосившейся после зимы забор, а именно заменить столбы. Для копания новых ям мне потребовался земляной бур, но так как его у меня не было, то было решено сделать его своими руками. И теперь хочу поделиться с вами тем, что у меня получилось:

Потребуется:

— куски труб;
— диск от пилы;
— болгарка;
— сварочный аппарат;
— мелкие железки.

Процесс изготовления земляного бура

Сперва прикидываем, что хотим смастерить:

Начнем с ручки:

на обрезке трубы загибаем металлический хомут, затем просверливаем отверстия для болтов.

Далее обвариваем хомут.

Затем привариваем гайки.

Совет
Чтобы гайки приварить точно по отверстию в трубе, необходимо сначала накрутить на неё болт, вставить в отверстие и лишь потом приваривать. На фото ниже все видно.

Далее для рукоятки я взял два обрезка толстого прута, по диаметру как раз что бы входил в трубу и его можно было затянуть болтами. (Сделал так для того, что бы ручки были съемные и самодельный бур можно было свободно перевозить в машине.)

А так же одел на пруты куски резиновой шланги для лучшего сцепления при работе с руками.

Теперь непосредственно сам режущий инструмент я изготовил из диска пилы, разрезав его не две части и приварил к трубе под углом примерно в 120 градусов, так же приварил две маленькие пластинки и острый кол на конце. На фото ниже всё видно:

И вот получился готовый результат

Так же взял баллончик с краской и покрасил самодельный земляной бур

Вот ямка выкопанная буром:

А так же выкладываю видео:

Здесь просто обзор данного самодельного бура:

[media=http://www.youtube.com/watch?v=EYz_pM5l0PA]

А здесь бур в работе, я показываю как он копает:

[media=http://www.youtube.com/watch?v=N3tW3dKjgyE]

Приятного просмотра. Если возникли какие либо вопросы, пишите в комментариях, с удовольствием отвечу.

Спасибо за внимание!

Копеечное приспособление для бурения ям под столбы из велосипедной звездочки | ММА сварка для начинающих

Как часто вам приходится заниматься копкой ям под столбы? Ну, согласитесь, что намного удобней это делать не лопатой, как по старинке, а при помощи бура. Но что делать, если этого самого бура нет в наличии? Возможно ли, как-то взять, и обойтись без него?

Самодельное приспособление для бурения ям под столбы может иметь различную конструкцию. В большинстве случаев при его изготовлении никак не обойтись без сварки, которая есть далеко не у всех. Я предлагаю вашему вниманию упрощённую конструкцию бура для ям из старой велосипедной звёздочки. При изготовлении данного приспособления не нужно использовать сварку. Прочитать про сварку можно здесь mmasvarka.ru

Что понадобится для сборки самодельного бура

Для того чтобы сделать бур для столбов, своими руками, понадобится:

Большая велосипедная звёздочка, та, к которой приделываются педали. Неважно, в каком она будет состоянии, пусть даже со стёртыми зубьями и сильно ржавая;
Шпилька 16 мм, длина 1,5-2 метра;
Шайбы и гайки для шпильки.

Из инструментов нужна будет, как всегда болгарка с отрезным кругом по металлу, и, электродрель. Кстати, самодельное приспособление для бурения ям под столбы, устанавливается прямо в патрон электрической дрели. Однако если поблизости нет электричества, то можно будет бурить ямы и вручную, хоть и несколько дольше по времени.

Далее рассмотрим подробный процесс изготовления самодельного бура для столбов.

Как сделать бур для столбов своими руками

Во-первых, сначала нужно будет отрезать крепление педали к звёздочке. Поэтому зажимаем звездочку в тисках и полностью отпиливаем ножку, при помощи болгарки и отрезного круга по металлу. Затем болгаркой подтачиваем остатки крепления на звёздочке, чтоб оно стало без заусениц и с полукруглыми краями.

После этого переворачиваем звёздочку и опять закрепляем её в тисках. Используя болгарку, делаем два боковых пропила, друг напротив друга. Пропилы должны быть сделаны почти до самой втулки, хотя здесь многое и зависит от того, какую именно конструкцию имеет велосипедная звёздочка. Затем необходимо будет выгнуть звёздочку как на картинках, чтобы получилось что-то наподобие бура.

Теперь берём длинную шпильку и остро затачиваем ее конец. Он будет служить не только основанием, на которое можно будет надеть звёздочку, но и направляющей при бурении ям под столбы. Отступаем примерно 10-15 см от острого конца бура, и крепим нашу распиленную велосипедную звёздочку. Для этих целей используем четыре болта и две шайбы подходящего диаметра. Чтобы звёздочка не прокручивалась, в месте её установки подтачиваем шпильку и забиваем туда велосипедный «палец».

На этом все. Чтобы шпилька не проворачивалась в патроне электродрели при бурении ям, обратный её конец нужно заточить болгаркой и сделать приплюснутым. Ну а если придётся бурить ямы под столбы вручную, то необходимо будет предусмотреть прочную рукоять или что-то в виде крестовины, которая позволит прокручивать самодельный бур в земле.

Следующие статьи:

Ручной бур для столбов своими руками: пошаговая инструкция

Виды оборудования

В каких случаях можно использовать данный вид оборудования:

Когда закладываются инженерные сети.
Для устройства колодца.
Для установки несущего основания на сваях под легкие хозяйственные постройки или другие конструкции.

При установке ограждения.

Типы конструкций и их технические характеристики

Несколько простых комплектов:

Простейший механический прибор

Применяется для выкапывания неглубокой ямы и не глубокой скважины.

Модель со съемными фрезами

Его можно использовать для всех видов работ

Шнековое буровое устройство

Фундаментное ручное оборудование «ТИСЭ»: характеристики и изготовление

Современный аппарат для широкого использования

Принцип работы бура позволит обеспечить комфортную работу:

Наличие раздвигающихся секций штанги, позволяют регулировать нужную глубину, так как длина каждой части составляет 1,10 м.
Оборудование оснащено грунтоприемником, диаметром 20,5 см, как раз и соответствует размеру отверстий.
Для того чтобы скважина была идеальной по вертикали, используется цилиндрический накопитель.
Если во время буровых работ образовываются препятствия в грунте, на помощь придет направляющий штырь, который и будет отвечать за заданное направление при помехах.
Шнековые пластины и специальные резцы для разрыхления, которые расположены в нижней части приемника, несут ответственность за забор грунта.
Устройство оснащено откидной лопаткой, которая подымается за счет шнура, а опускается под воздействием собственного веса.

Принцип действия бура ТИСЭ

Существует всего два варианта исполнения бура ТИСЭ, которые отличаются между собой только накопительным устройством.

Бур ТИСЭ: ручная сборка в нескольких исполнениях

Ручная сборка для буровых работ, без расширения:

Понадобится 2 куска обычной водопроводной трубы (диаметр 210мм и длиной 150 мм).
На одном конце трубы наваривается дно, на другом съемная фаска.
По центру монтируется толстое сверло и шнек.

Посмотрев видео-обзор, вы сможете детальней разобраться в сборке оборудования и в принципе его работы:

Для предотвращения прилипания почвы к стенкам скважины, можно применить машинное масло.

Принцип работы бура при помощи телескопической штанги

Сборка устройства для расширения:

Данное устройство имеет более сложную структуру. Для стакана применяется труба, диаметром 210 мм и длиной 800 мм.
Второй стакан делается по диаметру на 50 мм меньше.
Далее, также идет фаска и дно, которое выполняет функцию накопителя для почвы, там делаются отверстия.
По центру крепится штанга из трубы 200х200 мм диаметром и 100 см длиной, куда монтируется устройство из подшипников.
Затем понадобится стальной уголок, длиной 250 мм, соединяем его с втулкой. При помощи болта до 2 см привариваем к мертвой штанге (конструкция напоминает дверную петлю).

№21 Устройство с расширением
На штангу монтируется труба 250х250 мм, а к нижней части приваривается втулка с болтом, на который крепится 2-й уголок и соединяется с первым.
Таким образом, у нас получается подвижное устройство.
В завершении прикручиваем полотно лопаты, визуально напоминающий простой плуг для вычищения дна.

Схематический рисунок ручной сборки

Механическое ручное оборудование для столбов, применение, качество работы

При помощи оборудование можно выполнить следующие виды работ:

Возведение ограждений.
Подготовительные работы для фундаментных опор.
Для строительства дренажных колодцев.
Посадки деревьев и растений.

Устройство можно также использовать для прокладки коммуникаций, т.е, для горизонтального бурения.

Виды конструкций для столбов

Модель бура с мотором

Выделяем три группы:

«Ямобуры» бытовые без мотора, работа производится при помощи оператора.
Оборудования, которые работают на бензине или моторе.
Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Читайте также цикл статей:
Деревянный забор своими руками
Бетонирование столбов для забора своими руками
Забор из профнастила своими руками
Ворота: разновидности, установка откатных ворот

Конструкция выглядит следующим образом:

Простая рукоятка буквой «Т».
Стержень со встроенным ножом.

Механизированные модели

Буровые или навесные установки

Как изготовить ручной бур самостоятельно

Предоставленная модель не подходит для сложных работ с каменистой глиной.

Готовим необходимые материалы для изготовления

Для изготовления оборудования потребуется:

Тиски.
Газовые ключи.
Болгарка с насадкой по металлу.
Сварка.
Электрическая дрель.
Плашкодержатель.

Пошаговая инструкция сборки

Обработка трубы

Берем отрезок трубы, диаметром 5 см и делаем овальный край.

Ручка бура

Подготавливаем место для ручки бура. Привариваем к овальной стороне отрезок металла для ручки бура.

Монтируем гайку

К части с диаметром 5 см приваривается гайка.

Сборка бура

Монтаж дисков

Скручиваем обе части вместе. Получаем ручной бур.

Советы профессионалов

При выборе обратите внимание на спираль, от этой детали зависит скорость работы.
Если предусматривается бурение небольших размеров, то можно использовать и пологую спираль.
При покупке, обратите внимание на режим скорости оборудования. Во время буровых работ следует строго придерживаться инструкции, чтобы инструмент не вышел из строя быстро.
Если вы стоите перед выбором ручного бура для более серьезных работ, то лучше остановить свой взгляд на модели со шнеком.
Работая с ручным устройством, для вас будет слишком утомительно. Нужно чтобы бур отводил землю от места бурения, что значительно облегчит ваши усилия.

Советы и методы сверления отверстий в древесине и других материалах

Гил Джонсон

Использование сверла для размещения отверстия именно там, где вы хотите, является основным и важным навыком для большинства проектов в области деревообработки. В этом руководстве будут описаны различные инструменты, которые можно использовать для сверления, и обсуждаться несколько методов, которые люди с полной слепотой или со сниженным зрением сочли эффективными.

Сверление пилотных отверстий в древесине перед установкой гвоздей или шурупов, сверление отверстия для болта и скрепление досок деревянными дюбелями — вот некоторые примеры важности использования дрели при выполнении работ по дереву или домашнего ремонта.

Совет: Просверливание пилотных отверстий на меньше в диаметре, чем гвоздь, который вы планируете использовать, может защитить доски от трещин или расколов.

Совет: Просверливание пилотного отверстия на большего диаметра , чем шуруп для дерева, который вы хотите использовать, через верхнюю доску, упростит его ввинчивание и предотвратит растрескивание верхней доски.

После некоторого опыта плотники с ослабленным зрением часто обнаруживают, что они могут подвести сверло очень близко к прямому углу, проведя пальцами вверх и вниз по сверлу, когда оно не вращается, что позволяет им просверлить отверстие прямо в заготовке.Удерживая ваше тело в устойчивом положении, вы можете удерживать дрель под углом 90 градусов к рабочей поверхности.

Техника безопасности при бурении

Помните, какие шаги необходимо предпринять для завершения проекта.
Выберите инструменты и материалы, которые вам понадобятся.
Держите рабочее место организованным и свободным от беспорядка.
Носите защитные очки, обувь с закрытым носком и плотно прилегающую одежду, чтобы рукава не застревали во время работы.
Поместите инструменты и оборудование, которые вам понадобятся для выполняемой задачи, в ближайший лоток для инструментов, пояс для инструментов или другой контейнер, чтобы они были доступны вам.
Храните ненужные инструменты и материалы в другом месте, подальше от рабочей зоны.
Не начинайте проект, если вы устали, разочарованы или употребляли алкоголь.

Дополнительные советы по безопасности и организации можно найти в разделах «Контрольный список безопасности и подготовки при ремонте дома» и «Организация рабочей зоны».

Гил Джонсон: главный плотник и эксперт по ремонту домов

Гил Джонсон, который в молодом возрасте ослеп от глаукомы, является мастером-плотником и постоянным гуру по ремонту домов VisionAware. Он является автором Руководства Гила по ремонту дома, Руководства Гила по деревообработке и воспитанию детей или бабушкам и дедушкам с потерей зрения на VisionAware.org.

Гил говорит: «Моя настоящая любовь — это работа с деревом, особенно с твердой древесиной. После разговоров по телефону, написания писем и отчетов на работе я всегда находил для меня бодростью работать руками в магазине по вечерам.Это верно даже сейчас, когда я на пенсии ».

Узнайте больше о способах ремонта дома и адаптации вашей домашней обстановки, используя принципы, изложенные в Руководстве Гила:

Инструменты для сверления отверстий

Для сверления отверстий требуется инструмент, называемый «бит», и инструмент чтобы «протолкнуть» сверло в древесину или сквозь нее. Многие проекты могут быть выполнены с помощью долот размером от 1/16 дюйма до ½ дюйма в диаметре. Их можно приобрести отдельно или в наборах. Также доступны биты большего диаметра.

Сверло для скоб и бит

Первоначально плотники и мастера сверлили отверстия вручную, используя «скобу и сверло». Распорка длиной примерно один фут имеет на одном конце патрон, чтобы надежно удерживать сверло, и ручку (или рукоятку) на другом конце, чтобы плотник или ремесленник мог приложить давление, чтобы вбить сверло в дерево.

Средняя часть скобы смещена, что позволяет оператору поворачивать скобу и долото по часовой стрелке, тем самым просверливая отверстие.

Стойка с ручкой / захватом на одном конце
и патроном на другом

Стойка с битой, вставленной в патрон

Просверливание отверстия с помощью скобы и сверла

Сверло с ручным приводом

Скоба и бит в настоящее время используется редко, но та же концепция применима к сверлению отверстий вручную с помощью ручного дрели-шуруповерта. У дрели-шуруповерта есть кривошип, который приводит в действие зубчатый механизм, который вращает патрон и коронку. Этот инструмент довольно недорогой и его легко использовать в ограниченном рабочем пространстве.

Ручной дрель-шуруповерт

Просверливание отверстия ручным шуруповертом

Аккумуляторная дрель-шуруповерт с батарейным питанием

Сверла с электродвигателем стали широко использоваться много лет назад, но в последние годы их заменили аккумуляторные аккумуляторные дрели-шуруповерты. Эти устройства с батарейным питанием также можно использовать для ввинчивания шурупов по дереву.

Аккумуляторная дрель

Просверливание отверстия аккумуляторной дрелью

Сверлильный станок

Некоторые плотники вкладывают средства в сверлильный станок.Пресс можно разместить на верстаке, а модели большего размера — на полу. Стальная колонна соединяет основание с верхней частью пресса, где расположен двигатель, приводящий в действие патрон, удерживающий долото. Имеется зубчатый механизм, который оператор может использовать для опускания или подъема долота с помощью рычага.

Просверливаемая деталь лежит на столе, прикрепленном к вертикальной колонне. Преимущество сверлильного станка в том, что вы можете сверлить отверстия точно под прямым углом или под заданным углом. Используя забор и стопорный блок, вы можете неоднократно просверливать отверстие в одном и том же месте.

Сверлильный станок

Методы сверления отверстий

При сверлении отверстия с помощью ручной или дрели может быть сложно просверлить отверстие под прямым углом к работе. У сверл часто есть уровень, встроенный в корпус сверла, но обычно это требует хорошего зрения для чтения.

Однако есть несколько методов, которые используют люди со слабым зрением или без него, которые могут сделать сверление достаточно точным. К этим методам относятся:

Направляющие для сверления различных диаметров можно приобрести в хозяйственных магазинах или строительных центрах.Размещение направляющей на поверхности работы, которую необходимо просверлить, и введение сверла через направляющую позволяет просверлить отверстие прямо в заготовке.
Если у вас есть доступ к сверлильному станку, вы можете сделать набор направляющих сверла самостоятельно, просверлив отверстия разного диаметра в небольших деревянных брусках. Они работают так же, как и описанные выше направляющие для сверл. Если у вас нет доступа к сверлильному станку, вы можете попросить зрячего друга сделать направляющие сверла с помощью портативного сверла со встроенным уровнем.

Совет: Со временем направляющее отверстие в деревянной направляющей может немного увеличиться, что может затруднить установку сверла точно под углом 90 градусов.

Удалите из доски квадратный или прямоугольный кусок дерева, образуя прямой угол; затем поместите сверло в угол, чтобы выровнять его.
Поместите гвоздь с большой головкой вниз на поверхность доски и на ощупь совместите биту с гвоздем.
Используйте пустую катушку с нитками или шпульку для швейной машины (на фото ниже).Отметьте место, сделав «стартовую дыру» шилом, гвоздем или ледорубом. Вставьте сверло в катушку или шпульку и совместите острие сверла с начальным отверстием, которое вы создали. Когда сверло находится в выключенном положении, плотно прижмите плоский конец катушки или шпульки к поверхности и удерживайте его на месте плоскогубцами. Обратите внимание: не удерживайте катушку руками. Когда сверло и катушка находятся в этом положении, запустите сверло — и ваше отверстие будет прямым / перпендикулярным поверхности.

Шпулька для швейной машины со сверлом, вставленным
через центральное отверстие в шпульке

Деревянная катушка с ниткой со сверлом, вставленным
через центральное отверстие в катушке

Добро пожаловать на Международную конвенцию по полякам:

Стойки на руках кажутся новым трюком для танцоров на пилоне. Если вы находитесь в Instagram, вы обязательно увидите видео ваших любимых полярных звезд, работающих над жимом на руках и согнутыми стойками на руках.Вам, вероятно, приходилось делать несколько упражнений на стойку на руках в тренировочной части вашего урока с шестом (стойка на руках — одно из трех лучших упражнений, которые я рекомендую танцорам на пилоне и воздушным спортсменам). Как человек, который тренируется во многих цирковых искусствах, включая балансировку рук, я хотел бы поделиться некоторыми советами и моими любимыми приемами балансировки рук для шеста.

Во-первых, требуется много работы, чтобы получить идеальную стойку на руках с чистыми и последовательными входами и выходами. Многие люди встают в стойку на руках. Это может быть приемлемо для некоторых тренировок, но вы всегда должны работать над прессом.Поднимаясь, ваше тело сильно колеблется, и после этого становится намного труднее достичь равновесия. Я также вижу многих людей, держащих в основном прямую стойку на руках в форме карандаша, но с небольшим изгибом спины. Не будь одним из таких людей! Это сократит срок службы стойки на руках (полная сложность, то есть выровненные суставы, потребляет гораздо меньше энергии). Это также заставляет вас выглядеть любителем, вроде того, как вы можете определить, кто новичок в полюсе, по тому, как они делают свои воздушные перевороты.

Фото 1

Я выучил много упражнений в стойке на руках вне полюса, которые не только улучшили мои способности стоять на руках, но и мои трюки стойки на руках с шестом.Во-первых, если вы тренируете стойку на руках на стене, убедитесь, что ваша грудь направлена к стене, а не спиной. Вам понадобится усиление с этой стороны, чтобы сохранить полое положение. Если вы тренируетесь спиной к стене, почти невозможно не прогнуться немного, если у вас уже нет стойки на руках. Однако, если вы тренируете стойку на руках с искажениями (спина максимально выгнута), не стесняйтесь поворачиваться. Когда вы окажетесь на стене, попробуйте уравновесить ее, раздвинув ноги (фото 1).Вы должны сильно указывать ступнями, держать колени очень прямыми и оставаться полыми. Сосредоточьтесь на дыхании. Затем в том же положении, но обеими ногами на стене, попробуйте пройти на руках от стены, а затем к стене, оставаясь пустым. Это отличное упражнение на кондиционирование. Попробуйте бросить вызов себе и полностью отжимайтесь!

А теперь поговорим о прессах. Жим — это когда вы используете только собственную силу, чтобы поднять тело в нужное положение, то есть не используете инерцию.Жим стойки на руках довольно сложен. Если у вас нет гибкости в бедрах, вам придется стать намного сильнее, чтобы это компенсировать. Первый шаг — попытаться накинуть бедра на плечи (которые должны быть прямо над руками). Вот где проявляется гибкость. Если вы не можете поставить бедра прямо на плечи (многие люди не могут), вам нужно будет начать с того, что переместите плечи вперед относительно рук, чтобы бедра лежали на руках. Затем, либо в щуке (ноги вместе), либо в верховой езде, поднимите ноги! Это не легко.Я предлагаю сначала потренировать жим стойки на голове, что намного проще. Тренируйте его как в стрэддле, так и в щуке. Постарайтесь медленно спуститься со стойки на голове, постучите ногами по полу и вернитесь в стойку на голове. Стремитесь сделать 10 повторений. Вы можете попробовать их со всеми стойками на руках на шесте и аешами. Вы также должны спускаться из стойки на руках как можно медленнее (как вы можете рассчитывать на становую тягу в стойку на руках, если вы не можете спускаться с контролем?). Вот еще одно упражнение: положите руки на землю лицом от стены.Наклоняйте плечи вперед, пока не почувствуете облегчение в ногах. Затем, если можете, постарайтесь выстрелить ногами в стену, при этом все время удерживая плечи напряженными.

Фото 2

Одна из самых распространенных стоек на руках на шесте — это стойка на руках у йогов (Фото 2). Начните с шеста по бокам. Поднимите руку с той же стороны прямо назад, пока другой рукой тянетесь к полу. Возьмитесь за штангу и убедитесь, что вы находитесь в правильном положении стойки на руках. Помните, шест в некотором смысле заменяет одну из ваших рук.Ваша рука на полу должна находиться на ширине плеч от шеста. Затем, если можете, попробуйте накинуть бедра на руки и приподнять их. Если вы не можете этого сделать, можно слегка пнуть ногой, но не беритесь за шест ногой — это полностью портит вашу форму, и вам не нужно вставать. С учетом сказанного, если вы можете сделать шпагат на спине, вы можете сделать шпагат, поставив верхнюю ногу на шест, а затем слегка толкнувшись, чтобы перейти в эту стойку на руках для другого входа. Попробуйте разные формы. Полый карандаш всегда удобно тренировать, а двойной олень легче всего держать.Искривленная стойка на руках и положение клыков также хороши, если у вас гибкая спина, или банан, если у вас гибкие плечи.

Если эта стойка на руках у йогов дается вам с трудом, попробуйте стойку йоги на предплечьях. Вместо того, чтобы класть руку на пол, положите руку на шест рядом с основанием, большой палец вверх и локоть на полу. Это намного легче сбалансировать, так как вы находитесь очень низко над землей. Попробуйте пресс здесь, это намного проще!

Есть много выходов из стойки на руках у йогина. Попробуйте зацепиться за ногу снаружи и сядьте на шест (вы должны уметь делать жасмин без рук, прежде чем пытаться это сделать).Затем, если вы можете сесть из латунной обезьяны, попробуйте сесть на латунный крюк (нога ближе всего к крючкам для шеста). Вы также можете сделать переднюю прогулку. Из положения стоя одним движением войдите в стойку на руках у йогина с раздвоенными ногами, затем (не меняя ног) продолжайте спускаться в положение сгибания спины, все время ведя при этом одной и той же ногой. Ваша рука на полу должна будет немного повернуться, так что держите ее свободной. Держите руку на шесте крепко и обязательно выгибайте ее, когда переходите. Если это несложно, посмотрите, сможете ли вы откинуться назад в стойке на руках или стоя.

Фото 3

Наконец, один из моих любимых приемов работы с полом — это заземленная линия горизонта (Фото 3). Для тех из вас, кто занимается йогой, это, по сути, крокодил, держащий одну руку на шесте. Начните с колен или с очень низкой высоты. Шест должен быть перед вами и немного сбоку. Положите руку, находящуюся дальше всего от шеста, на землю прямо под пупком. Теперь вот часть, к которой нужно немного привыкнуть: приложите локоть той же руки к туловищу рядом с диафрагмой.Большая часть вашего веса будет уравновешена на этой руке. Другой рукой дотянитесь до шеста. Для дополнительной поддержки положите локоть на землю и / или плечо на шест. Затем, используя поясницу и корпус, поднимите ноги. Это ваш приземленный горизонт! Также полезно тренировать своего одноручного крокодила на трости для стойки на руках, если вы можете, или даже тренировать его на полу без шеста. При этом рука, которая держалась бы за штангу, является важным противовесом и должна тянуться прямо вперед и прямо рядом с вашим ухом (не на полу!).

Удачной тренировки! Поделитесь своими любимыми трюками и комбинациями стойки на руках!

Джоди Райкер — исполнитель и инструктор в области бухты, специализирующийся на акробатической шесте и воздушном обруче. Четыре дня в неделю она преподает в Aerial Arts Santa Cruz. Джоди также основал компанию Pole Diversity, занимающуюся акробатическими и воздушными перформансами (www.polediversity.com). Джоди также работает над докторской степенью по чистой математике в UCSC.

Последние сообщения Джоди Райкер (посмотреть все)

Ручное бурение и раскалывание камня для обслуживания тропы в дикой природе

% PDF-1.6 % 86 0 объект > эндобдж 94 0 объект > поток 1998-11-04T08: 47: 45ZAcrobat 3.0 Import Plug-in 2010-07-15T12: 56: 28-06: 002010-07-15T12: 56: 28-06: 00Acrobat 3.0 Import Plug-inclearing, hammerapplication / pdf

Ручное сверление и Скала для обслуживания тропы в дикой природе

2300

Мркич, Дейл

Олтман, Джерри

расчистка

молоток

uuid: b37a110a-a6cc-4b70-b75b-99babfcc4e76uuid: ed5d6d80-50c2-47d4-99a4-761d6ed9d107 конечный поток эндобдж 81 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 46 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 51 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 56 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 61 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 66 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 71 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 76 0 объект >>> / Повернуть 0 / Тип / Страница >> эндобдж 77 0 объект > поток G #

Безопасность во время землетрясения | Стихийные бедствия и суровая погода

Падение.Покрытие. Подожди.

В большинстве ситуаций вы можете защитить себя, если сразу:

ПАДЬ на руки и колени до того, как землетрясение сбьет вас с ног. Это положение защищает вас от падения, но позволяет при необходимости двигаться.
ПОКРЫТИЕ ваша голова и шея (и все ваше тело, если возможно) под прочным столом или письменным столом. Если поблизости нет укрытия, спуститесь у внутренней стены или рядом с низко расположенной мебелью, которая не упадет на вас, и прикрывайте голову и шею руками и ладонями.
ДЕРЖИТЕСЬ за свое убежище (или за голову и шею), пока тряска не прекратится. Будьте готовы двинуться со своим убежищем, если тряска сместит его.

Если ты внутри, оставайся внутри.

ЗАПРЕЩАЕТСЯ бегать на улицу или в другие комнаты во время землетрясения. У вас меньше шансов получить травму, если вы останетесь на месте.

Чтобы уменьшить ваши шансы получить травму, выполните следующие действия:

Если возможно, за несколько секунд до того, как тряска усилится, быстро отойдите от стекла, висящих предметов, книжных шкафов, фарфоровых шкафов или другой большой мебели, которая может упасть.Следите за падающими объектами, такими как кирпичи из каминов и дымоходов, осветительные приборы, настенные ковры, высокие полки и шкафы с распахивающимися дверцами.
Если есть поблизости, возьмите что-нибудь, чтобы защитить голову и лицо от падающего мусора и битого стекла.
Если вы находитесь на кухне, быстро выключите плиту и укрыться при первых признаках тряски.
Если вы в постели, держитесь и оставайтесь там, прикрывая голову подушкой. У вас меньше шансов получить травму, оставаясь на месте.Разбитое стекло на полу может стать причиной травм, если вы идете или катаетесь по полу.

НЕ стойте в дверях. Вы безопаснее под столом. В современных домах дверные проемы не прочнее любой другой части дома. Дверные проемы не защищают вас от наиболее вероятного источника травм — падающих или летящих предметов. Большинство травм и смертей, связанных с землетрясениями, вызваны падением или летящими объектами (например, телевизорами, лампами, стеклом или книжными шкафами) или падением на землю.

Если вы находитесь в многоэтажном здании, упадите, накройте и держитесь.

Отойдите от окон и наружных стен.
Пребывание в здании.
НЕ используйте лифты. Может отключиться электричество и сработать спринклерная система.
Если вы в ловушке, сохраняйте спокойствие. Постучите по твердым или металлическим частям конструкции, чтобы привлечь чье-то внимание. Это может увеличить ваши шансы на спасение.

Если вы находитесь в людном месте, бросьте, накройте и держитесь.

Не торопитесь к дверным проемам. У других будет такая же идея.
Отойдите от полок, содержащих предметы, которые могут упасть.
Если можете, закройте укрытие и возьмите что-нибудь, чтобы защитить голову и лицо от падающих осколков и стекла.

Если вы на улице, оставайтесь снаружи.

Оставайтесь внутри, если вы внутри, и снаружи, если вы снаружи.

Отойдите от зданий, инженерных сетей, воронок, топливных и газовых магистралей.Наибольшая опасность от падающих обломков — снаружи дверных проемов и у наружных стен зданий.
Выйдите на открытую площадку вдали от деревьев, телефонных столбов и зданий. Оказавшись на открытом месте, опуститесь ниже и оставайтесь там, пока тряска не прекратится.
Район у внешних стен здания — самое опасное место. Окна, фасады и архитектурные детали часто становятся первыми частями здания, которые рушатся. Держитесь подальше от этой опасной зоны.

Если вы находитесь в движущемся транспортном средстве, остановитесь как можно быстрее и безопаснее.

Переместите автомобиль на обочину или на обочину, подальше от столбов электроснабжения, воздушных проводов, а также проездов или эстакад.
Оставайтесь в машине и включите стояночный тормоз. Автомобиль может сильно покачиваться на пружинах, но это хорошее место, чтобы остановиться, пока тряска не прекратится.
Включите радио для передачи информации о чрезвычайных ситуациях.
Если линия электропередачи упала на автомобиль, оставайтесь внутри, пока обученный человек не снимет провод.
Когда можно будет снова начать движение, следите за опасностями, создаваемыми землетрясением, такими как разрывы тротуара, обрушенные опоры и провода электросети, подъем уровня воды, обрушенные эстакады или обрушившиеся мосты.

Если вы находитесь на стадионе или в театре, оставайтесь на своем месте. Защищайте голову и шею руками или любым другим способом.

Не оставлять, пока тряска не закончится.
Выйдите осторожно, наблюдая за всем, что может упасть во время подземных толчков.

Если вы находитесь рядом с берегом, упадите, накройте и держитесь, пока тряска не прекратится.

Если сильная тряска длится 20 секунд или более, немедленно эвакуируйтесь на возвышенность, поскольку землетрясение могло вызвать цунами.
Немедленно переместитесь вглубь суши на 2 мили (3 километра) или на сушу на высоте не менее 100 футов (30 метров) над уровнем моря. Не ждите, пока официальные лица сделают предупреждение.
Чтобы избежать дорожного движения, мусора и других опасностей, идите быстрее, чем садитесь за руль.

Если вы не можете упасть на землю, попробуйте сесть или оставаться в сидячем положении, чтобы вас не сбили с ног.

Если вы находитесь в инвалидной коляске, заблокируйте колеса. Уберите все предметы, которые ненадежно прикреплены к инвалидной коляске.
Защитите голову и шею большой книгой, подушкой или руками. Цель состоит в том, чтобы предотвратить травмы в результате падения или предметов, которые могут упасть или быть брошенными в вас.
Если вы можете, ищите убежище под прочным столом или письменным столом. Держитесь подальше от внешних стен, окон, каминов и висящих предметов.
Если вы не можете встать с кровати или стула, защитите себя от падающих предметов, накрывшись одеялами и подушками.
Если вы находитесь на улице, выйдите на открытое место вдали от деревьев, телефонных столбов и зданий и оставайтесь там.
Чтобы получить дополнительные ресурсы для людей с ограниченными физическими возможностями, а также с другими ограничениями доступа и функциональными потребностями, посетите значок «Альянс стран землетрясения».

Тренировочные установки для прыжков с шестом

Прыжки с шестом Rockback
by Advantage Athletics
Тим Вернер
Pole Carry / Завод / Взлет / Качели / Rockback / Pull, Turn & Push
полюс Vault by Advantage Athletics может повысить вашу способность тренироваться или тренироваться для прыжок с шестом.Последовательные фотографии прыжков с шестом и тренировок по прыжкам с шестом с объяснением правильной техники улучшит ваши прыжки с шестом знания и форма. Упражнения по тяжелой атлетике, бегу, спринт, метание и прыжки помогут развить форму, баланс, технику, гибкость, скорость, сила и мощь. Техника

Прыжок с шестом Rockback

Переход от качелей к рокбэку начинается с задней ноги и бедер на уровне плеч и верхняя рука.Лучше всего, когда тело движется через эту точку, когда прыгун ногами находится под углом 45 градусов к взлетно-посадочной полосе в сторону коробки. Не позволяйте плечам опускаться назад перед полным разгибанием тела (или покачиваясь в плечах перед полное выдвижение). Рокбэк начинается, когда тело, с плечи к стопе следа, начинает вращаться вокруг плеч. Держите следную ногу вытянутой и длинной. Иногда след ноги сгибается чтобы ускорить рокбэк, но опора следа ДОЛЖНА быть выдвинута, когда она достигает верхней руки.Плечи опускаются и опускаются одновременно время подъема ноги и бедер. Не позволяйте верхней руке догнать к плечам или мимо них. Держите голову на одной линии с телом, пока она помогает отвести плечи назад. Бедра должны двигаться через покачивайтесь круговыми движениями вокруг плеч. Подчеркнуть подъем бедер согнутым телом (согнутым в поясе) вверх по вертикальная линия при отведении плеч назад. Это помогает загрузить полюса больше и продолжайте движение вперед.Ведущая нога идет в линию с и остается немного впереди следа к концу рокбэк готовится к повороту. Пикирование на скорости бедер рокбэк. Сгибание задней ноги, потому что у вас нет сила или скорость, позволяющие сделать это наиболее эффективно, позволяют полюсу отскочить рано. Если это произойдет, верхняя рука прыгуна пройдет мимо плеч, прыгуну придется разделить ноги, размахивая поводком ногой вокруг верхней руки и мимо верхней руки, и ведущее колено застрянет под кусок шеста между руками.Сверло Бубка готово когда прямая следящая нога достигает верхней руки. Тело НЕ ДОЛЖНО стрелять из этой позиции. Если прыгун выходит из этого поставьте слишком быстро, ноги и ступни будут выпадать перед прыгун. Упражнение Бубка должно выполняться на шесте в такт полюс отдающий. Если все сделано правильно, плечи прыгуна опустятся или «Рокбэк» под вытянутым корпусом прыгуна. Power Rockback заканчивается когда расширенное тело закрывает верхнюю часть шеста.Если это выполняется до того, как верхняя рука догонит вес плеч опора прыгуна будет располагаться на вершине шеста. вместо того, чтобы опираться на его / ее плечи. Это укажет на тело, от плеч к стопам, подальше от перекладины. Это позволяет прыгун, чтобы «очистить» (или потянуть) верх шеста ниже его или ее плечи. Оттуда прыгун может быстро повернуть балансировка на вершине шеста. «Чистка» (тяжёлая атлетика или подъем) верхняя часть шеста также держит шест в сжатом состоянии и перемещается вперед.
Это возвращает нас к тому, почему прыгуну не следует «греби» руками вперед. Если линия от плеч до верха рука всегда указывает вертикально или, что еще хуже, в сторону перекладины, прыгун не может расположить свой вес на вершине шеста. «Они» скажи не тянуть, потому что если прыгун тянет в этом положение, сила плеч, поднимающихся за шестом, будет заставьте ступни опускаться перед шестом.
Правильно завершив этот ход, прыгун поднимает свою базу. поддержки от плеч до верхней руки.

Сверла
Pole Vault Power High Bar Rockback

Цель этого упражнения — развить силу обратного удара прыжка с шестом в плечи. Используйте перекладину достаточно высокой, чтобы ноги не касались земли, когда вы висите на перекладине. Держите штангу так же, как держите шест для прыжков. Попросите кого-нибудь подтолкнуть ваши плечи примерно на четыре дюйма вперед бара.Начните с корпуса в стартовом положении с задней ногой. спина и ведущее колено вверх. Переверните заднюю ногу и поднимите бедра, когда задняя нога находится на одной линии с руками и телом. Первоначальный хлыст опора следа должна быть достаточно сильной, чтобы протянуть опору следа до самого верха рука. Убедитесь, что ваши плечи всегда находятся перед перекладиной. Держи руки прямой. Поднимите бедра и одновременно подтяните ногу.

Pole Vault Swing Up Rack нажмите, чтобы узнать больше информация или купить
Стойка для прыжков с шестом — это устройство, которое удерживает плечи вперед во время штанги буровая установка с высоким стержнем.Изготовлен из стали с порошковым покрытием. Плечи и спина обиты мягкой набивкой из пеноматериала для рук. завернутый в атмосферостойкий винил.
Прыгуньи с шестом могут лучше всего тренироваться с этим устройством, потому что оно держит плечи перед верхней рукой. Это тоже самое положение плеч при прыжках. Это также усложняет качаться, чем просто висеть на высокой перекладине или кольцах.
Прыгун с шестом держит высокую перекладину опорным хватом.Руки должны быть вне вертикальных выступов стойки для прыжков с шестом. Начни с тела в исходном положении с задней ногой назад и ведущим коленом вверх. Хлыст следящая нога вокруг и поднимите бедра, когда следящая нога находится на одной линии с руки и тело. Начальный удар задней ноги должен быть достаточно сильным. чтобы довести следную ногу до верхней руки. Убедитесь, что ваши плечи всегда перед баром. Руки держите прямо. Поднимите бедра и одновременно следите за ногой.Вернитесь назад, пока плечи не станут направлен вниз, тело выпрямлено и уравновешено на плечах. Заканчивать с плечами назад и грудью на вертикальных трубах. Это должно раскачивайте прямое твердое тело поверх рук, положив основание поддержка тела поверх высокой перекладины.
Посмотреть видео
Два финалиста мира ИААФ на Прихватка для прыжков с шестом
Стойка Swing-Up для прыжков с шестом
Патент 9,839,804 и 9,937,371
Поиск в Instagram #swinguprack

Прыжок с шестом Tap Slam
Шлепки с шестом выполняются на достаточно высокой перекладине. висеть и раскачиваться в прыжковой позиции для прыжков с шестом, не задев земля.Держите гриф, как если бы вы держали шест для прыжков с шестом. Поднимитесь и выбросить, чтобы начать легкий замах. Щука в спине и дуга перед качели. При движении вниз в спине сразу после того, как вы выгнулись, защелкните спускать ногу вниз, закрепляя ее лентой, как гимнастка делает это на турнике. Затем выполните мощный рокбэк, подталкивая бедра к перекладине, одновременно управляя плечами. назад. Если это будет выполнено правильно, плечи продолжат раскачиваться. назад перед высокой перекладиной, в то время как бедра касаются перекладины, заканчивая то же положение, что и перфоратор с обратной ручкой.

Примечание: В готовом положении справа плечи находятся перед вертикальной линией верхней руки.
Для получения дополнительной информации о Tap Slam см .: Гимнастка и шест Сравнение перемещений метчиков Vaulter
Кольца для прыжков с шестом
Вешаем кольца в прыжке с шестом взлетное положение. Попросите кого-нибудь подтолкнуть вас достаточно сильно, чтобы качать. При достаточном количестве генерируемых колебаний вы начнете качаться самостоятельно. В вершина заднего замаха, power rockback.Постарайтесь, чтобы тело было длинным и расширенный. Держитесь в перевернутом вытянутом положении, когда качаетесь вперед. Пытаться держать тело перпендикулярно земле, когда кольца качаются вверх. Как корпус приближается к вершине переднего замаха, плечи вытяните через руки и вытяните туловище как можно выше и наружу. С телом полностью выдвинутый, должен быть плавный переход обратно в качели. Если это упражнение по прыжкам с шестом сделано правильно, качели на кольцах станут больше.
Это упражнение по прыжкам с шестом имитирует опускание плеч во время силового упражнения. рокбэк. Это также помогает развить баланс и силу, чтобы поддерживать тело. выдвинут, пока шест для прыжков с шестом откидывается.
Прыжок с шестом Бубка Drill
Для продвинутых прыгунов: двигайтесь новички. Держите лодыжки у перекладины. Выпрямите тело, одновременно опуская плечи вниз и назад. Покончить с плечи под руками. Вернитесь в исходное положение с голеностопом. против бара.Повторите это упражнение от лодыжек до положения перекладины. Когда вы станете хорошо выполнять это упражнение, вы почувствуете, как ваши плечи откинулись назад вертикальная линия ваших рук.
Для начинающих: начните в отталкивающем положении и подтяните лодыжки к перекладине.
Сгибания тела в прыжке с шестом

Как увеличить или выровнять отверстие в металле

Увеличение отверстий или выравнивание несовпадающих отверстий в металле — это работа инструмента, известного как развертка.

Процесс, с помощью которого это делается, называется развертыванием и отличается от традиционного сверления, поскольку для него требуется существующее отверстие или отверстия в качестве отправной точки. Развертка не может создать отверстие с нуля, а только увеличить размер текущих отверстий.

Ниже вы найдете пошаговое руководство по развертыванию вместе с техническими рекомендациями, советами по передовой практике и информацией о диапазоне доступных разверток HMT и наилучших ситуациях их использования.

Как увеличить или выровнять (развернуть) отверстие в металле:

Во-первых, убедитесь, что ваша заготовка надежно закреплена и не собирается двигаться.
Во-вторых, если у вас уже есть отверстие, которое вы хотите увеличить или выровнять, выберите наиболее подходящую развертку для нужного вам размера отверстия. Например, если вы хотите перейти от отверстия 8 мм к отверстию 16 мм, не рекомендуется делать это за одну операцию. Для достижения наилучших результатов и предотвращения поломки инструмента увеличивайте отверстие небольшими приращениями по 2-3 мм за раз, используя для этого развертку подходящего размера.
Установите развертку на приводной инструмент.
При использовании расширителя Holemaker Technology VersaDrive с ударным гайковертом, магнитным сверлом или сверлом SDS выберите правильный адаптер, установите его на приводной инструмент и вставьте расширитель.
При установке развертки ImpactaMag на магнитную дрель просто вставьте ее в оправку и затяните установочные винты.
Вставьте развертку в отверстие, которое нужно увеличить. Развертки VersaDrive и ImpactaMag — это конические развертки, также известные как мостовидные развертки, которые самоцентрируются благодаря своим наклонным коническим сторонам. (Развертки, используемые в магнитном сверле, могут самоцентрироваться только при выключенном магните, чтобы сверло могло двигаться в правильное положение.)
Когда все будет готово, слегка выдвиньте развертку, чтобы она не касалась стенок отверстия, и начните вращение.
Начните резку, применяя постоянное давление подачи на протяжении всей операции.
Как только развертка достигнет своего самого широкого места, рез будет завершен, и развертку можно остановить и вытащить.

Теперь вы знаете, как, зачем вам расширять отверстие?

Существует множество причин, по которым отверстия необходимо модифицировать после того, как они были созданы. Чаще всего это могут быть изменения в спецификации, изменение типа используемых креплений или даже просто ошибка измерения на каком-то этапе процесса.

Какой бы ни была причина увеличения отверстия, это традиционно было трудно сделать точно на месте и вдали от статических прецизионных фрезерных и сверлильных станков, особенно в твердых материалах, таких как сталь.

Тогда вопрос «как это сделать быстро и правильно» стал настоящей проблемой.

Желание найти решение этих проблем привело нас к созданию двух совершенно новых продуктов — линейки строительных и промышленных разверток VersaDrive и ImpactaMag.

Развертки VersaDrive

— это идеальный инструмент для выравнивания и увеличения отверстий для слесарей и монтажников, позволяющий поддерживать работу при смещении отверстия или неправильном размере для фиксации.

Обладая специально разработанной геометрией резания с 6 зубьями и титановым покрытием, развертки VersaDrive ™ полностью рассчитаны на ударную нагрузку и работают быстрее всего при использовании с ударным гайковертом, обеспечивая максимальную производительность резания практически без отдачи от механического инструмента.

имеют запатентованный нескользящий шестигранный хвостовик, подходящий для использования в любом стандартном сверлильном патроне 1/2 дюйма для аккумуляторных или пистолетных дрелей или с адаптером VersaDrive Rapid Lock для использования в широком спектре электроинструментов, таких как магнитные дрели.

Прецизионная конструкция с 6 зубьями для плавного резания
Более безопасное развертывание с минимальной отдачей
Специально закалено для использования с гайковертом
Высококачественная инструментальная сталь для высокой точности и длительного срока службы
Титановое покрытие Goldmax с низким коэффициентом трения, предотвращающее выгорание
Высокопрочная, нескользящая конструкция хвостовика
Использование на ударных или вращающихся

Краткое техническое руководство

Для максимальной производительности при использовании ударных гаечных ключей и ударных отверток
Не рекомендуется использовать развертки с ударным приводом для отверстий, вырезанных пламенем или плазменной резкой.Использование с магнитным сверлом
Развертка должна вращаться перед началом резки и должно использоваться постоянное давление подачи через разрез
Для материалов толщиной более 20 мм рекомендуется использовать развертки ImpactaMag.

Развертка HMT ImpactaMag

Развертка ImpactaMag ™ HSS — это уникальная развертка двойного назначения для увеличения и выравнивания отверстий в металлах и твердых материалах.

Специально разработанная геометрия режущего инструмента позволяет использовать инструмент в ударном гайковерте или магнитной дрели.При использовании в ударном гайковерте он закрепляется в специальном адаптере, что означает, что инструментом легче управлять, применять правильную скорость подачи и извлекать из готового отверстия, что увеличивает срок службы инструмента. Эта развертка также подходит для стандартной оправки магнитного сверла Weldon.

Коническая конструкция позволяет ввести узкий конец развертки ImpactaCut в существующее отверстие и точно отцентрировать.

Ротационный / ударный удар срезает точную стружку с каждой стороны отверстия, вплоть до самого широкого диаметра развертки.

Идеально для монтажа стальных конструкций и мостов
Идеально подходит для модификации и увеличения отверстий
Крепится непосредственно к гайковерту
Может использоваться с любой стандартной магнитной дрелью
Доступны промежуточные размеры
Уникальный дизайн с 6 зубьями для более быстрого и плавного резания
Подготовьте отверстия для установки TCB и фрикционных болтов

Итак, как узнать, какой из них вам подходит?

Выбор подходящего инструмента для работы будет зависеть от используемого приводного инструмента, требуемого размера окончательного отверстия и материала, который вы расширяете.

Когда развертки VersaDrive — лучший вариант:

При использовании портативного электроинструмента, такого как ударная отвертка или ударный гаечный ключ, а окончательный требуемый размер отверстия меньше 26 мм, рекомендуется использовать ударную развертку VersaDrive. Этот инструмент быстро и легко подходит для линейки быстросменных адаптеров VersaDrive с быстрой фиксацией и может использоваться для увеличения отверстия в материалах толщиной до 20 мм.

также могут использоваться с аккумуляторными дрелями и сверлами на магнитах или сверлами для колонн, поэтому для применений, требующих отверстий диаметром до 26 мм в материалах толщиной до 20 мм, развертки VersaDrive по-прежнему идеально подходят для этой задачи.

Когда развертки ImpactaMag — лучший вариант:

Если вы используете магнитное сверло без адаптера, требуется размер отверстия от 26 до 39 мм или если у вас материал толщиной более 20 мм, то рекомендуется использовать ImpactaMag Reamer.

С хвостовиком Weldon развертка ImpactaMag помещается непосредственно в стандартную оправку 19,05 мм, а ее конструкция делает ее идеальной для обработки более толстых материалов на глубину более 20 мм.

Многие профессионалы в области строительства и строительства будут свидетельствовать.Работа на месте или в мастерской может проходить нормально, пока небольшая проблема, такая как несовпадающее отверстие, плохо просверленное отверстие или слишком маленькое соединительное отверстие, не заставит работать очень дорогой гаечный ключ.

Наличие под рукой набора разверток VersaDrive или ImpactaMag означает, что эту потенциальную проблему можно быстро преодолеть.

Скорости и подача

Самый простой способ просверлить центр ЛЮБОЙ штанги! — Speed Society

Центровочное сверление металлической штанги может показаться несложным.Все, что вам нужно сделать, это …

Центровочное сверление металлического стержня может показаться несложным. Все, что вам нужно сделать, это просверлить отверстие, верно? Что ж, я могу сказать вам по опыту, что это почти невозможно сделать правильно. От попытки удерживать сверло по центру непосредственно в середине стержня до обеспечения идеальной перпендикулярности сверла — все не так просто, как кажется. А если вам нужно просверлить несколько отверстий, которые должны быть идеально выровнены, вы почти никогда не сделаете это правильно вручную.

Его 10x заявок прямо сейчас, чтобы выиграть этот C8 Corvette 2020 года + 20 000 долларов наличными + 10 победителей по 1000 долларов!

Нажмите на изображение выше, чтобы получить в 10 раз больше записей !!!

Однако YouTuber JohnnyQ90, эксперт DIY, который создает всевозможные микродвигатели и свои собственные инструменты и помощников для магазина, придумал довольно простой способ создать собственное руководство по центрированию любого металлического стержня. Все, что вам нужно, это короткая часть самой штанги, сверлильный станок, центральное сверло и тиски.

Для начала просто отрежьте небольшой отрезок самой трубы, около дюйма или около того, и проткните центр пробойником, чтобы отметить место, где вам нужно просверлить отверстие. Поместите направляющую в сам сверлильный пресс — туда, где обычно идет само сверло — и выровняйте центровочное сверло, чтобы начать отверстие. Затем просто просверлите его до нужного вам размера. Теперь ваша направляющая готова, и вы можете использовать ее, чтобы просверлить отверстия в центре металлического стержня.

Просто зажмите стержень в тисках и поместите направляющую над ним вертикально.Используйте тиски, чтобы удерживать обе детали, и просверлите направляющую в стержне ниже. Если вы все сделали правильно, у вас не должно возникнуть проблем с просверливанием столько отверстий, сколько вам нужно или нужно. Такие маленькие руководства могут быть бесценными, если они будут в вашем магазине, поэтому не выбрасывайте их, когда закончите с ними. Напишите сбоку, какой размер отверстия, а также размер стержня, и сохраните его в ящике для инструментов или шкафу для будущего использования. Загляните сюда, чтобы получить больше советов по самостоятельному изготовлению, поскольку мы всегда находим что-то полезное на канале JohnnyQ90.
