Как работает светодиодный фонарь, или о свете, тепле и балансе белого

Я думаю, что ни для кого здесь не является секретом, что огромное количество школьников, насмотревшись на фотографии из бомбоубежищ и заброшенных заводских цехов думает примерно так: «Найду свежий бомбарь, наделаю там кучу фоток на телефон, вынесу ящик ГП-5, загоню барыге, слеплю на соплях и изоленте невъ*бенный фонарь, вынесу вообще всё что не приварено, загоню, куплю себе зеркалку и буду Мега-ТруЪ-дигг-сталкером».

Кто-то фейлит на самом первом шаге, но некоторые, не успев попасться ЧОПам, идут дальше, и порой 5-й шаг реализуется вот в таких формах:

При этом собственная крутость распухает распухает до просто неимоверных размеров, но очень скоро выгоревшие диоды начинают намекать владельцу фаллокомпенсатора на то, что он где-то ошибся.

А происходит так потому, что светодиоды вещь нежная и хамского отношения к себе по типу «смотать 100500 штук вместе и подключить к аккумулятору от дедушкиного Москвича» не приемлют.

Когда-то давным-давно все фонари собирались на пучках мелких диодов вот такого вида:

Конструкция не случайно совпадает с конструкцией индикаторного светодиода — это было сделано для удешевления производства, чтобы переход с одного типа на другой заключался в основном в замене бункера с кристаллами в сборочной линии. Но вместе с большинством элементов новые диоды унаследовали и ограничение максимального рабочего тока, потому что не вся подведенная к ним энергия преобразуется в свет, а отвести тепло через толщу пластмассы через пару проволочек сложно. Поэтому были разработаны новые корпуса, позволяющие быстро отводить тепло от кристалла:
Рабочий ток резко рванул вверх — уже не 20 мА, а 40, 60, 100, 150, 350 и 700 мА — в 35 раз больше, чем раньше! Потом появились образцы, рассчитанные на 1, 1,5, 3А и даже больше. Впрочем, предельная мощность быстро уперлась в ограничения источника питания, но это уже тема отдельного разговора.
На самом деле белый светодиод совсем не белый, потому что белый свет представляет собой смесь излучений с различными длинами волн в диапазоне от 400 до 700 нм, а кристалл излучает свет в гораздо более узком диапазоне — глазом это выглядит как ярко выраженный цвет:

Нечто подобное на белый свет можно получить смешением трех основных цветов — красного, синего и зеленого. Результат будет примерно таким:

Это, конечно, лучше, чем линейчатое излучение лампы дневного света:[img]- BROKEN IMAGE #83797 -[/img]
Но даже до уровня лампы накаливания не дотягивает. Особенно плохо получается при таком свете фотографировать, ибо отдельные участки в спектре практически выбиты, из-за чего очень сильно страдает цветопередача и цветовосприятие. Все источники света светят по разному, поэтому для оценки различных источников света была придумана такая вещь как CRI — сокращение от слов colour rendering index, или в переводе на русский — индекс цветопередачи. Это параметр, который показывает уровень соответствия естественного цвета тела видимому (кажущемуся) цвету этого тела при освещении его данным источником света.
Сам по себе индекс цветопередачи есть некая заплатка к цветовой температуре, которую можно понимать как температуру, до которой надо нагреть некую болванку для того, чтобы спектр ее излучения соответствовал спектру нашего источника:

Видно, что чем больше цветовая температура источника света, тем больше видимый нам его цвет смещается в сторону синего. На самом деле спектральный максимум излучения может смещаться и дальше, в ультрафиолетовую область, но мы этого уже не увидим.
Шкала цветовых температур для самых распространенных источников света выглядит так:

Обратили внимание, что все лампы светят по-разному? Это имеет самое непосредственное отношение к теме фотографии, а именно — к установке баланса белого.
Цветовая температура сама по себе не зависит от индекса цветопередачи, но для каждого источника света можно определить и то и другое:
Обратите внимание, что индекс цветопередачи и у ламп накаливания, и у неба северного полушария считается очень высоким, притом, что ни один из них не является действительно безупречным (лампы накаливания очень слабы в освещении синих тонов, а северное небо при 7500 К, в свою очередь, слабо при освещении красных тонов).
Различия в величинах CRI меньшие, чем пять единиц, незначительны и невооруженным глазом практически не видны.
В эпоху пленочной фотографии достижение точной передачи цветов при съемке и печати было достаточно сложно, но цифровая фотография эту задачу сильно упростила. Единственное требование к оригиналу для цветокоррекции — формат RAW, потому что сжатие с потерями информации, распаковка, цветокоррекция и обратная упаковка в сжатый формат стремительно гробят качество изображения. Если есть возможность — не жалейте места на карточке памяти. Они сейчас недорогие 🙂
Трехкристальные белые светодиоды, как показано выше, по своему спектру излучению похожи на лампы дневного света, и индекс цветопередачи у них тоже невысок. Это (и сложности получения чисто белого цвета) привело к тому, что основная масса белых светодиодов делается с применением люминофора — вещества, поглощающего свет и переизлучающего его в другом диапазоне. Выглядит это в простейшем случае примерно так:
Чем ниже цветовая температура светодиода, тем тем сильнее люминофор поглощает первичный свет и тем сильнее излучает в желтом участке спектра.
Собственно, здесь и начинается самое интересное. Видите провал в голубой области? В тех случаях, когда требуется повышенная точность цветопередачи, используют люминофор более сложного состава, излучающий не только в желтом участке:
В настоящее время основная масса светодиодов выпускается фирмой Cree, всё остальное, похоже — или остатки от старых завозов, или редко встречающаяся экзотика.
Вот такой вот зоопарк:

И все это — от одного производителя. Причем примерно треть наименований из показанных — уже устарели.
На этом графике показаны в одном масштабе вольт-амперные характеристики трех наиболее распространенных в наше время светодиодов:

Вроде как все просто и понятно — чем больше напряжение, тем больше ток через диод, чем свежее батарейки в фонаре — тем ярче свет. Но именно здесь кроется главная засада.

Все проводники электрического тока при работе нагреваются. Для лампочки накаливания это необходимо — она светится исключительно за счет нагрева металлической спирали до высокой температуры, то для светодиода это досадный побочный эффект. Кроме того, проводимость металла с повышением температуры падает — лампочка словно сама защищается от перегрузок, а вот полупроводниковый кристалл ведет себя с точностью до наоборот:

Чем больше рабочий ток диода, тем меньше эффективность преобразования электрической энергии в световую и тем большая доля электрической энергии превращается в тепло, разогревающее кристалл. Поэтому нельзя напрямую пересчитать поданное на светодиод напряжение в световой выход.
При этом выделяющееся тепло вносит свой вклад в процесс падения эффективностью — чем выше температура кристалла, тем хуже выделение света.

На этом подлянка не заканчивается — чем сильнее нагрет кристалл, тем лучше он проводит электрический ток и тем сильнее нагревается. Обратите внимание — при определенных условиях уменьшение падения напряжения на кристалле всего на 8% вызывает рост тока более чем в два раза! Если не предпринять меры, светодиод долго не проживет. Практически всегда этим страдают недорогие китайские фонарики, в которых предельное упрощение конструкции вместе с предельным ее удешевлением шанса на долгую и надежную работу просто не оставляет.
Казалось бы, в светодиоде нет спирали, поэтому он не боится ударов, вибрации и перегорания. Однако в нем есть люминофор, который с течением времени все менее эффективно перерабатывает свет, да и сам кристалл со временем начинает светить слабее из-за изменений в его структуре. Обычно срок жизни диода измеряют до момента падения мощности света на 30% от исходной:Хорошо видно, что чем хуже охлаждение светодиода, тем меньше срок его жизни.
Все мощные светодиоды рассчитаны на работу со внешним теплоотводом и почти все — на автоматизированную установку. Это значит, что «тепловая подошва» диода обязательно должна быть припаяна к металлическому основанию, на которое он установлен.
Такие основания продаются уже готовыми и представляют собой печатную плату на металлической основе. Обычно основа сделана из алюминия, но для особых эстетов, не стесненных в средствах, бывают и медные. Про серебряные я не слышал 🙂

Для каждого типа диода делается особый тип такой платы:
Если вам очень хочется собрать самому светодиодный фонарь, но паяльник в руках вы держите первый раз в жизни — ищите уже напаянные на основание диоды. Сами вы их туда не посадите.
Иногда ради экономии основание делают из покрытого медной фольгой текстолита, в котором сверлят много мелких отверстий и наносят на их стенки тонкий слой металла. В жизни это выглядит примерно вот так:
На малой мощности такое решение работает, но хоть это и лучше обычного текстолита, но намного хуже нормальных «звезд».
Если заглянуть в техническое описание диода, то там можно найти табличку примерно такого вида:В ней много разных цифр, но общий смыл таков: чем лучше цветопередача, тем меньше яркость и тем желтее свет. Конечно, приятно осознавать что в фонаре много люмен и мощный бело-голубой луч круто смотрится даже при взгляде сбоку. Но при попадании в туман или облако пара такой фонарь будет в первую очередь своего владельца, а разницу в световом потоке в 30% человек практически не воспринимает из-за особенностей зрения (именно поэтому противотуманные фары — желтые). Так что уж решайте ,что вам важнее — крутой вид или хороший свет и хорошие фотографии 🙂
И в заключение — об одной широко распространенной китайской разводке. Очень часто можно встретить в продаже вот такое:

На самом деле 1600 люмен там и близко нет. Откуда же берутся такие цифры?
Всё просто. Заявленную эффективность диода (160 люмен на ватт) просто умножают на максимальную мощность (10 ватт). на самом деле 160 люмен на ватт можно получить только в условиях лаборатории — на предварительно охлажденном диоде, на малом рабочем токе и в коротком импульсе, пока кристалл не успел нагреться (помните графики?).
На деле все будет не так радужно. На токе 3А диод XM-L T6 даст порядка 950-980 люмен света, оптика фонаря тоже внесет свою долю потерь (хороший рефлектор дает 3-8% потерь, хорошая линза с полным внутренним отражением — 10-12%, посредственная — 15-20%, стекло фонаря — 4-15 🙂 — итого на выходе будет порядка 700 люмен.
Еще хуже обстоит дело в фонарях с регулируемым фокусом. они устроены так, что при полностью сфокусированном луче до 60% света остается внутри фонаря. Кроме того, из-за наличия в нем подвижных частей туда неминуемо попадает влага и пыль, а сам диод перегревается, что не лучшим образом сказывается на его работе.

Как включить фонарик на Samsung Galaxy

Содержание

1. Как включить фонарик на Galaxy с Android 10, 9, 8, 7, 6

1. Проведите по экрану сверху вниз два раза для полного разворота «шторки».

2. Найдите значок Фонарик. Для этого листайте значки пальцем справа налево.

3. Нажмите на значок, чтобы включить или отключить фонарик.

2. Как включить фонарик на Galaxy с Android 5

1. Нажмите и удерживайте палец на свободном участке рабочего стола.

2. Отпустите палец и нажмите Виджеты.

3. Найдите виджет Фонарик. Для этого листайте экран пальцем вправо/влево.

4. Удерживайте палец на виджете и перетащите его на свободное место.

5. Нажмите на виджет, чтобы включить или отключить фонарик.

3. Как включить фонарик на Galaxy с Android 4

1. Нажмите и удерживайте палец на свободном участке рабочего стола.

2. Отпустите палец и нажмите Приложения и виджеты.

3. Нажмите на вкладку Виджеты.

4. Найдите виджет Фонарик. Для этого листайте экран пальцем вправо/влево.

5. Удерживайте палец на виджете и перетащите его на свободное место.

6. Нажмите на виджет, чтобы включить или отключить фонарик.

4. Как включить фонарик на любом Galaxy со вспышкой

Если первые три способа не нравятся или не работают, скачайте приложение-фонарик в Play Маркет. Для этого:

1. Подключитесь к интернету.

2. Откройте Play Маркет. На этом этапе может потребоваться аккаунт Google (появится специальное окно).

3. В поле поиска напишите: «Фонарик».

4. Выберите приложение, которое вам понравилось, и нажмите кнопку Установить.

5. Внимательно прочитайте разрешения и нажмите кнопку Принять.

6. Фонарик должен появиться в меню устройства или списке виджетов.

   Если вы не знаете, как использовать приложение, то: а) установите другое приложение; б) попросите о помощи друзей или родных.

Фонарь светодиодный – ремонт, схема, замена аккумулятора

Для безопасности и возможности продолжать активную деятельность в темное время суток человек нуждается в искусственном освещении. Первобытные люди раздвигали темень, поджигая ветки деревьев, далее придумали факел и керосинку. И только после изобретения французским изобретателем Джорджем Лекланше в 1866 году прототипа современной батарейки, а в 1879 году Томсоном Эдисоном лампы накаливания, у Дэвида Майзела появилась возможность запатентовать 1896 году первый электрический фонарь.

С тех пор в электрической схеме новых образцов фонарей ничего не изменялось, пока в 1923 году российский ученый Олег Владимирович Лосев не нашёл связь люминесценции в карбиде кремния и p-n-переходе, а в 1990 году ученым не удалось создать светодиод с большей светоотдачей, позволяющий заменить лампочку накаливания. Применение светодиодов вместо ламп накаливания, благодаря низкому энергопотреблению светодиодов, позволило многократно увеличить время работы фонарей при той же емкости батареек и аккумуляторов, повысить надежность фонариков и практически снять все ограничения на область их использования.

Светодиодный аккумуляторный фонарь, который Вы видите на фотоснимке попал мне в ремонт с жалобой, что купленный на днях китайский фонарик Lentel GL01 за $3, не светит, хотя индикатор заряда аккумулятора светится.

Внешний осмотр фонаря произвел положительное впечатление. Качественное литье корпуса, удобная ручка и выключатель. Стержни вилки для подключения к бытовой сети для зарядки аккумулятора сделаны выдвижными, что исключает необходимость хранения сетевого шнура.

Внимание! При разборке и ремонте фонаря, если он подключен к сети следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Как разобрать светодиодный аккумуляторный фонарь Lentel GL01

Хотя фонарик подлежал гарантийному ремонту, но вспоминая свои хождения при при гарантийном ремонте отказавшего электрочайника (чайник был дорогим и в нем перегорел ТЭН, поэтому своими руками его отремонтировать не представлялось возможным), решил заняться ремонтом самостоятельно.

Разобрать фонарь оказалось легко. Достаточно повернуть на небольшой угол против часовой стрелки кольцо, фиксирующее защитное стекло и оттянуть его, затем отвинтить несколько саморезов. Оказалось кольцо фиксируется на корпусе с помощью байонетного соединения.

После снятия одной из половинок корпуса фонарика появился доступ ко всем его узлам. Слева на фотоснимке видна печатная плата со светодиодами, к которой прикреплен с помощью трех саморезов рефлектор (отражатель света). В центре расположен аккумулятор черного цвета с неизвестными параметрами, имеется только маркировка полярности выводов. Правее аккумулятора находится печатная плата зарядного устройства и индикации. Справа установлена сетевая вилка с выдвижными стержнями.

При внимательном рассмотрении светодиодов оказалось, что на излучающих поверхностях кристаллов всех светодиодов имелись черные пятна или точки. Стало ясно даже без проверки светодиодов мультиметром, что фонарик не светит по причине их перегорания.

Почерневшие области имелись также на кристаллах двух светодиодов, установленных в качестве подсветки на плате индикации зарядки аккумулятора. В светодиодных лампах и лентах обычно выходит из строя один светодиод, и работая как предохранитель, защищает остальные от перегорания. А в фонаре вышли из строя все девять светодиодов одновременно. Напряжение на аккумуляторе не могло увеличиться до величины, способной вывести светодиоды из строя. Для выяснения причины пришлось начертить электрическую принципиальную схему.

Поиск причины отказа фонаря

Электрическая схема фонаря состоит из двух функционально законченных частей. Часть схемы, расположенная левее переключателя SA1, выполняет функцию зарядного устройства. А часть схемы, изображенная справа от переключателя, обеспечивает свечение.

Работает зарядное устройство следующим образом. Напряжение от бытовой сети 220 В поступает на токоограничивающий конденсатор С1, далее на мостовой выпрямитель, собранный на диодах VD1-VD4. С выпрямителя напряжение подается на клеммы аккумулятора. Резистор R1 служит для разряда конденсатора после изъятия вилки фонарика из сети. Таким образом, исключается удар током от разряда конденсатора в случае случайного прикосновения рукой одновременно двух штырей вилки.

Светодиод HL1, включенный последовательно с токоограничивающим резистором R2 в противоположном направлении с правым верхним диодом моста, как, оказалось, светится всегда при вставленной вилке в сеть, даже если аккумулятор неисправен или отсоединен от схемы.

Переключатель режимов работы SA1 служит для подключения к аккумулятору отдельных групп светодиодов. Как видно из схемы получается, что если фонарь подключен к сети для зарядки и движок переключателя находится в положении 3 или 4, то напряжение с зарядного устройства аккумулятора попадает и на светодиоды.

Если человек включил фонарик и обнаружил, что он не работает, и, не зная, что движок выключателя обязательно необходимо установить в положение «выключено», о чем в инструкции по эксплуатации фонаря ничего не сказано, подключит фонарь к сети на зарядку, то за счет броска напряжения на выходе зарядного устройства на светодиоды попадет напряжение, значительно превышающее расчетное. Через светодиоды потечет ток, превышающий допустимый и они перегорят. При старении кислотного аккумулятора за счет сульфатации свинцовых пластин напряжение заряда аккумулятора возрастает, что тоже приводит к перегоранию светодиодов.

Еще одно схемное решение, которое удивило, это параллельное включение семи светодиодов, что недопустимо, так как вольтамперные характеристики даже светодиодов одного типа отличаются и поэтому проходящий ток через светодиоды тоже будет не одинаковым. По этой причине при выборе номинала резистора R4 из расчета протекания через светодиоды максимально допустимого тока, один из них может перегружаться и выйти из строя, а это приведет к перегрузке по току параллельно включенных светодиодов, и они тоже перегорят.

Переделка (модернизация) электрической схемы фонаря

Стало очевидным, что поломка фонаря связана с ошибками, допущенными разработчиками его электрической принципиальной схемы. Чтобы отремонтировать фонарь и исключить его повторную поломку необходимо его переделать, заменив светодиоды и внести незначительные изменения в электрическую схему.

Для того чтобы индикатор заряда аккумулятора действительно сигнализировал о его зарядке, необходимо светодиод HL1 включить последовательно с аккумулятором. Для свечения светодиода необходим ток несколько миллиампер, а выдаваемый ток зарядным устройством должен составлять около 100 мА.

Для обеспечения этих условий достаточно отсоединить HL1-R2 цепочку от схемы в местах, указанных красными крестиками и параллельно с ней установить дополнительный резистор Rd номиналом 47 Ом мощностью не менее 0,5 Вт. Ток заряда, протекая через Rd будет создавать на нем падение напряжения около 3 В, которое обеспечить необходимый ток для свечения индикатора HL1. Заодно точку соединения HL1 и Rd необходимо подключить к выводу 1 переключателя SA1. Таким простым способом будет исключена возможность подачи напряжения с зарядного устройства на светодиоды EL1-EL10 во время заряда аккумулятора.

Для выравнивания величины токов, протекающих через светодиоды EL3-EL10, необходимо исключить из схемы резистор R4 и последовательно с каждым светодиодом включить отдельный резистор номиналом 47-56 Ом.

Электрической схема после доработки

Внесенные в схему незначительные изменения повысили информативность индикатора заряда недорогого китайского светодиодного фонаря и многократно повысили его надежность. Надеюсь, что производители светодиодных фонарей после прочтения этой статьи внесут изменения в электрические схемы своих изделий.

После модернизации электрическая принципиальная схема приняла вид, как на чертеже выше. Если необходимо освещать фонариком продолжительное время и не требуется большой яркости его свечения, то можно дополнительно установить токоограничивающий резистор R5, благодаря которому время работы фонарика без подзарядки увеличится в два раза.

Ремонт светодиодного аккумуляторного фонаря

После разборки в первую очередь нужно восстановить работоспособность фонаря, а потом уже заниматься модернизацией.

Проверка светодиодов мультиметром подтвердила их неисправность. Поэтому все светодиоды пришлось выпаять и освободить от припоя отверстия для установки новых диодов.

Судя по внешнему виду, на плате были установлены ламповые светодиоды из серии HL-508H диаметром 5 мм. В наличии имелись светодиоды типа HK5h5U от линейной светодиодной лампы с близкими техническими характеристиками. Они и пригодились для ремонта фонаря. При запайке светодиодов на плату нужно не забывать соблюдать полярность, анод должен быть соединен с плюсовым выводом аккумулятора или батарейки.

После замены светодиодов печатная плата была подключена к схеме. Яркость свечения некоторых светодиодов из-за общего токоограничивающего резистора несколько отличалась от других. Для устранения этого недостатка необходимо удалить резистор R4 и заменить его семью резисторами, включив последовательно с каждым светодиодом.

Для выбора резистора, обеспечивающего оптимальный режим работы светодиода, была измерена зависимость величины тока, протекающего через светодиод, от величины последовательно включенного сопротивления при напряжении 3,6 В, равному напряжению аккумуляторной батареи фонаря.

Исходя из условий применения фонаря (в случае перебоев подачи в квартиру электроэнергии) большой яркости и дальности освещения не требовалось, поэтому резистор был выбран номиналом 56 Ом. С таким токоограничивающим резистором светодиод будет работать в легком режиме, и потребление электроэнергии будет экономным. Если от фонаря требуется выжать максимальную яркость, то следует применить резистор, как видно из таблицы, номиналом 33 Ом и сделать два режима работы фонарика, включив еще один общий токоограничивающий резистор (на схеме R5) номиналом 5,6 Ом.

Чтобы включить последовательно с каждым светодиодом резистор, необходимо предварительно подготовить печатную плату. Для этого на ней нужно перерезать по одной любой токоведущей дорожке, подходящей к каждому светодиоду и сделать дополнительные контактные площадки. Токоведущие дорожки на плате защищены слоем лака, который необходимо соскоблить лезвием ножа до меди, как на фотоснимке. Затем оголенные контактные площадки залудить припоем.

Подготавливать печатную плату для монтажа резисторов и припаивать их лучше и удобнее, если плату закрепить на штатном рефлекторе. В этом случае поверхность линз светодиодов не будет царапаться, и удобнее будет работать.

Подключение диодной платы после ремонта и модернизации к аккумулятору фонаря показало достаточную для освещения и одинаковую яркость свечения всех светодиодов.

Не успел отремонтировать предыдущий фонарь, как в ремонт попал второй, с такой же неисправностью. На корпусе фонарика информации о производителе и технических характеристиках не нашел, но судя по почерку изготовления и причине поломки, производитель тот же, китайский Lentel.

По дате на корпусе фонарика и на аккумуляторе удалось установить, что фонарю уже четыре года и со слов его хозяина фонарь работал безотказно. Очевидно, что прослужил фонарик долго благодаря предупреждающей надписи «Не включать во время зарядки!» на откидной крышке, закрывающей отсек, в котором спрятана вилка для подключения фонаря к электросети для зарядки аккумулятора.

В этой модели фонаря светодиоды включены в схему по правилам, последовательно с каждым установлен резистор номиналом 33 Ом. Величину резистора легко узнать по цветовой маркировке с помощью онлайн калькулятора. Проверка мультиметром показала, что все светодиоды неисправны, резисторы тоже оказались в обрыве.

Анализ причины отказа светодиодов показал, что за счет сульфатации пластин кислотного аккумулятора его внутреннее сопротивление увеличилось и как следствие, напряжение его зарядки возросло в несколько раз. Во время зарядки фонарик был включен, ток через светодиоды и резисторы превысил предельный, что и привело к выходу их из строя. Пришлось заменить не только светодиоды, но и все резисторы. Исходя из выше оговоренных условиях эксплуатации фонаря были для замены выбраны резисторы номиналом 47 Ом. Величину резистора для любого типа светодиода можно рассчитать с помощью онлайн калькулятора.

Переделка схемы индикации режима зарядки аккумулятора

Фонарь отремонтирован, и можно приступать к внесению изменений в схему индикации зарядки аккумулятора. Для этого необходимо перерезать дорожку на печатной плате зарядного устройства и индикации таким образом, чтобы цепочку HL1-R2 со стороны светодиода отсоединить от схемы.

Далее нужно параллельно цепочке HL1-R2 подключить резистор Rd, проходя через который ток зарядки аккумулятора будет создавать необходимое падение напряжения для обеспечения свечения светодиода HL1.

Свинцово-кислотный AGM аккумулятор был доведен до глубокого разряда, и попытка зарядить его штатным зарядным устройством не привела к успеху. Пришлось аккумулятор заряжать с помощью стационарного блока питания с функцией ограничения тока нагрузки. На аккумулятор было подано напряжение 30 В, при этом он в первый момент времени потреблял ток всего несколько мА. Со временем ток начал возрастать и через несколько часов увеличился до 100 мА. После полной зарядки аккумулятор был установлен в фонарь.

Зарядка глубоко разряженных свинцово-кислотный AGM аккумуляторов в результате долгого хранения повышенным напряжением позволяет восстановить их работоспособность. Способ проверен мною на AGM аккумуляторах не один десяток раз. Новые аккумуляторы, не желающие заряжаться от стандартных зарядных устройств, при зарядке от постоянного источника при напряжении 30 В восстанавливаются практически до первоначальной емкости.

Аккумулятор был несколько раз разряжен включением фонарика в рабочий режим и заряжен с помощью штатного зарядного устройства. Измеренный ток заряда составил 123 мА, при напряжении на выводах аккумулятора 6,9 В. К сожалению аккумулятор был изношен и его хватало для работы фонаря в течение 2 часов. То есть емкость аккумулятора составляла около 0,2 А×часа и для продолжительной работы фонаря необходима его замена.

HL1-R2 цепочка на печатной плате была удачно размещена, и понадобилось под углом перерезать всего одну токоведущую дорожку, как на фотоснимке. Ширина реза должна быть не менее 1 мм. Расчет номинала резистора и проверка на практике показала, что для стабильной работы индикатора зарядки аккумулятора необходим резистор номиналом 47 Ом мощностью не менее 0,5 Вт.

На фотоснимке представлена печатная плата с запаянным токоограничивающим резистором. После такой доработки индикатор заряда аккумулятора светится только в случае, если действительно происходит заряд аккумулятора.

Модернизация переключателя режимов работы

Для завершения работы по ремонту и модернизации фонарей необходимо выполнить перепайку проводов на выводах переключателя.

В моделях ремонтируемых фонарей для включения применен четырех позиционный переключатель движкового типа. Средний вывод на приведенной фотографии является общим. При положении движка переключателя в крайнем левом положении общий вывод подключается к левому выводу переключателя. При перемещении движка переключателя из крайнего левого положения на одну позицию вправо, общий его вывод подключается ко второму выводу и при дальнейшем перемещении движка последовательно к 4 и 5 выводам.

К среднему общему выводу (смотри фотографию выше) нужно припаять провод, идущий от положительного вывода аккумулятора. Таким образом, появится возможность подключать аккумулятор к зарядному устройству или светодиодам. К первому выводу можно припаять провод, идущий от основной платы со светодиодами, ко второму можно припаять токоограничивающий резистор R5 величиной 5,6 Ом для возможности переключения фонарика в энергосберегающий режим работы. К крайнему правому выводу припаять проводник, идущий от зарядного устройства. Таким образом будет исключена возможность включить фонарь во время зарядки аккумулятора.

Ремонт и модернизация

светодиодного аккумуляторного фонаря-прожектора «Фотон PB-0303»

Попал мне в ремонт еще один экземпляр из ряда светодиодных фонарей китайского производства под названием Светодиодный фонарь-прожектор «Фотон PB-0303». Фонарь при нажатии на кнопку включения не реагировал, попытка зарядить аккумулятор фонаря с помощью зарядного устройства к успеху не привела.

Фонарь мощный, дорогой, стоит около $20. По заявлению производителя световой поток фонаря достигает 200 метров, корпус выполнен из ударопрочного ABS-пластика, в комплекте имеется отдельное зарядное устройство и ремень для переноса на плече.

Светодиодный фонарь Фотон обладает хорошей ремонтопригодностью. Для получения доступа к электрической схеме достаточно открутить пластмассовое кольцо, удерживающее защитное стекло, вращая кольцо против часовой стрелки, если смотреть на светодиоды.

При ремонте любых электроприборов поиск неисправности всегда начинается с источника питания. Поэтому первым делом было измерено с помощью мультиметра, включенного в режим измерения постоянного напряжения, напряжение на выводах кислотного аккумулятора. Оно составил 2,3 В, вместо 4,4 В положенных. Аккумулятор был полностью разряжен.

При подключении зарядного устройства напряжение на клеммах аккумулятора не изменялось, стало очевидным, что зарядное устройство не работает. Фонариком пользовались, пока аккумулятор полностью не разрядился, а затем он продолжительное время не эксплуатировался, что и привело к глубокой разрядке аккумулятора.

Осталось проверить исправность светодиодов и остальных элементов. Для этого был снять отражатель, для чего были откручены шесть саморезов. На печатной плате находилось всего три светодиода, ЧИП (микросхема) в виде капельки, транзистор и диод.

От платы и аккумулятора пять проводов уходило в ручку. Для того, чтобы разобраться в их подключении понадобилось ее разобрать. Для этого нужно крестовой отверткой открутить внутри фонаря два винта, которые были расположены рядом с отверстием, в которые уходили провода.

Для отсоединения ручки фонаря от его корпуса ее необходимо сдвинуть в сторону от винтов крепления. Делать это нужно аккуратно, чтобы не оторвать от платы провода.

Как оказалось в ручке не было радиоэлектронных элементов. Два белых провода были припаяны к выводам кнопки включения/выключения фонаря, а остальные к разъему для подключения зарядного устройства. К 1 выводу разъема (нумерация условная) был припаян провод красного цвета, который вторым концом был припаян к плюсовому входу печатной платы. Ко второму контакту был припаян сине-белый проводник, который вторым концом был припаян к минусовой площадке печатной платы. К 3 выводу был припаян зеленый провод, второй конец которого был припаян к минусовому выводу аккумулятора.

Электрическая принципиальная схема

Разобравшись с проводами, спрятанными в ручке можно начертить электрическую принципиальную схему фонаря Фотон.

С отрицательного вывода аккумулятора GB1 напряжение подается на вывод 3 разъема Х1 и далее с его вывода 2 через сине-белый проводник поступает на печатную плату.

Разъем Х1 устроен таким образом, что когда штекер зарядного устройства в него не вставлен, то выводы 2 и 3 соединяются между собой. Когда штекер вставляется, то выводы 2 и 3 разъединяются. Таким образом, обеспечивается автоматическое отключение электронной части схемы от зарядного устройства, исключающей возможность случайного включения фонаря во время зарядки аккумулятора.

С положительного вывода аккумулятора GB1 напряжение подается на D1 (микросхема-чип) и эмиттер биполярного транзистора типа S8550. ЧИП выполняет только функцию триггера, позволяющего кнопкой без фиксации включать или выключать свечение светодиодов EL (⌀8 мм, цвет свечения – белый, мощность 0,5 Вт, ток потребления 100 мА, падение напряжения 3 В. ). При первом нажатии на кнопку S1 с микросхемы D1 на базу транзистора Q1 подается положительное напряжение, он открывается и на светодиоды EL1-EL3 поступает питающее напряжение, фонарь включается. При повторном нажатии на кнопку S1, транзистор закрывается и фонарь выключается.

С технической точки зрения такое схемное решение безграмотно, так как повышает стоимость фонаря, снижает его надежность, и в дополнение за счет падения напряжения на переходе транзистора Q1 теряется до 20% емкости аккумулятора. Такое схемное решение оправдано при наличии возможности регулировки яркости светового луча. В данной модели вместо кнопки достаточно было поставить механический выключатель.

Вызвало удивление, что в схеме светодиоды EL1-EL3 подключены параллельно к аккумулятору как лампочки накаливания, без токоограничивающих элементов. В результате при включении через светодиоды проходит ток, величина которого ограничена только внутренним сопротивлением аккумулятора и при его полном заряде ток может превысить допустимый для светодиодов, что приведет выходу их из строя.

Проверка работоспособности электрической схемы

Для проверки исправности микросхемы, транзистора и светодиодов от внешнего источника питания с функцией ограничения тока было подано с соблюдением полярности напряжение постоянного тока 4,4 В непосредственно на выводы питания печатной платы. Величина ограничения тока была выставлена 0,5 А.

После нажатия кнопки включения светодиоды засветили. После повторного нажатия – погасли. Светодиоды и микросхема с транзистором оказались исправными. Осталось разобраться с аккумулятором и зарядным устройством.

Восстановление кислотного аккумулятора

Так как кислотный аккумулятор емкостью 1,7 А был полностью разряжен, а штатное зарядное устройство было неисправно то решил его зарядить от стационарного блока питания. При подключении аккумулятора для зарядки к блоку питания с установленным напряжением 9 В, ток заряда составил менее 1 мА. Напряжение было увеличено, до 30 В — ток возрос до 5 мА, и через час под таким напряжением составил уже 44 мА. Далее напряжение было снижено до 12 В, ток упал до 7 мА. После 12 часов заряда аккумулятора при напряжении 12 В ток поднялся до 100 мА, таким током и заряжался аккумулятор в течении 15 часов.

Температура корпуса аккумулятора была в пределах нормы, что свидетельствовало о том, что ток зарядки идет не на выделение тепла, а на накопление энергии. После заряда аккумулятора и доработки схемы, о которой речь пойдет ниже, были проведены испытания. Фонарь с восстановленным аккумулятором просветил беспрерывно 16 часов, после чего начала падать яркость луча и поэтому он был выключен.

Описанным выше способом мне приходилось неоднократно восстанавливать работоспособность глубоко разряженных малогабаритных кислотных аккумуляторов. Как показала практика, восстановлению подлежат только исправные аккумуляторы, о которых на некоторое время забыли. Кислотные аккумуляторы, которые выработали свой ресурс, восстановлению не подлежат.

Ремонт зарядного устройства

Измерение величины напряжения мультиметром на контактах выходного разъема зарядного устройства показало его отсутствие.

Судя по стикеру, наклеенному на корпус адаптера, он представлял собой блок питания, выдающий нестабилизированное постоянное напряжение величиной 12 В с максимальным током нагрузки 0,5 А. В электрической схеме не было элементов, ограничивающих величину тока зарядки, поэтому возник вопрос, а почему в качестве зарядного устройства использовался обыкновенный блок питания?

Когда адаптер был вскрыт, то появился характерный запах горелой электропроводки, что свидетельствовало о том, что обмотка трансформатора сгорела.

Прозвонка первичной обмотки трансформатора показала, что она в обрыве. После разрезания первого слоя ленты, изолирующего первичную обмотку трансформатора, был обнаружен термопредохранитель, рассчитанный на температуру срабатывания 130°С. Проверка показала, что как первичная обмотка, так и термопредохранитель неисправны.

Ремонт адаптера был экономически нецелесообразен, так как необходимо перемотать первичную обмотку трансформатора и установить новый термопредохранитель. Заменил его аналогичным, который был под рукой, на напряжение постоянного тока 9 В. Гибкий шнур с разъемом пришлось перепаять от сгоревшего адаптера.

На фотографии представлен чертеж электрической схемы сгоревшего блока питания (адаптера) светодиодного фонаря «Фотон». Адаптер для замены был собран по такой же схеме, только с выходным напряжением 9 В. Такого напряжения вполне достаточно для обеспечения требуемого тока заряда аккумулятора с напряжением 4,4 В.

Для интереса подключил фонарь к новому блоку питания и измерял ток зарядки. Величина его составила 620 мА, и это при напряжении 9 В. При напряжении 12 В ток был порядка 900 мА, значительно превышающий нагрузочную способность адаптера и рекомендуемый ток заряда аккумулятор. По этой причине от перегрева и сгорела первичная обмотка трансформатора.

Доработка электрической принципиальной схемы

светодиодного аккумуляторного фонаря «Фотон»

Для устранения схемотехнических нарушений с целью обеспечения надежной и долговременной работы в схему фонаря были внесены изменения и выполнена доработка печатной платы.

На фотографии представлена электрическая принципиальная схема переделанного светодиодного фонаря «Фотон». Синим цветом, показаны дополнительно установленные радиоэлементы. Резистор R2 ограничивает ток заряда аккумулятора до 120 мА. Для увеличения тока зарядки нужно уменьшить номинал резистора. Резисторы R3-R5 ограничивают и выравнивают ток, протекающий через светодиоды EL1-EL3 при свечении фонаря. Светодиод EL4 с последовательно включенным токоограничивающим резистором R1 установлен для индикации процесса зарядки аккумулятора, так как разработчиками конструкции фонаря об этом не позаботились.

Для установки на плате токоограничивающих резисторов печатные дорожки были перерезаны, как показано на фотографии. Ограничивающий ток заряда резистор R2 был припаян одним концом к контактной площадке, к которой до этого был припаян положительный провод, идущий от зарядного устройства, а отпаянный провод припаян ко второму выводу резистора. К этой же контактной площадке был припаян дополнительный провод (на снимке желтого цвета), предназначенный для подключения индикатора зарядки аккумулятора.

Резистор R1 и светодиод индикаторный EL4 были размещены в ручке фонаря, рядом с разъемом для подключения зарядного устройства X1. Вывод анода светодиода был припаян к выводу 1 разъема X1, а ко второму выводу, катоду светодиода токоограничивающий резистор R1. Ко второму выводу резистора был припаян провод (на фото желтого цвета), соединяющий его с выводом резистора R2, припаянного к печатной плате. Резистор R2, для простоты монтажа, можно было разместить и в ручке фонарика, но так как он при зарядке нагревается, то решил его разместить в более свободном пространстве.

При доработке схемы применены резисторы типа МЛТ мощностью 0,25 Вт, кроме R2, который рассчитан на 0,5 Вт. Светодиод EL4 подойдет любого типа и цвета свечения.

На этой фотографии показана работа индикатора зарядки во время зарядки аккумулятора. Установка индикатора позволила не только следить за процессом зарядки аккумулятора, но и контролировать наличие напряжения в сети, исправность блока питания и надежность его подключения.

Чем заменить сгоревший ЧИП

Если вдруг ЧИП – специализированная микросхема без маркировки в светодиодном фонаре «Фотон», или аналогичном, собранном по подобной схеме, выйдет из строя, то для восстановления работоспособности фонаря ее можно успешно заменить механическим выключателем.

Для этого нужно удалить из платы микросхему D1, а вместо транзисторного ключа Q1 подключить обыкновенный механический выключатель, как показано на выше приведенной электрической схеме. Выключатель на корпусе фонаря можно установить вместо кнопки S1 или в любом другом подходящем месте.

Ремонт с модернизацией

светодиодного фонаря Keyang KY-9914

Посетитель сайта Марат Пурлиев из Ашхабада поделился в письме результатами ремонта светодиодного фонаря Keyang KY-9914. В дополнение представил фотографию, схемы, подробное описание и дал согласие на публикацию информации, за что я выражаю ему свою признательность.

Спасибо Вам за статью «Ремонт и модернизация светодиодных фонарей Lentel, Фотон, Smartbuy Colorado и RED своими руками».

Воспользовавшись примерами ремонта, я отремонтировал и модернизировал фонарь Keyang KY-9914, в котором сгорели четыре светодиода из семи, и выработал ресурс аккумулятор. Светодиоды сгорели из-за переключения переключателя во время зарядки аккумулятора.

В доработанной электрической схеме изменения выделены красным цветом. Неисправный кислотный аккумулятор я заменил на три последовательно включенных бывших в употреблении пальчиковых АА аккумуляторов Sanyo Ni-NH 2700, которые оказались под рукой.

После переделки фонаря ток потребления светодиодов в двух положениях переключателя составил 14 и 28 мА, а ток заряда аккумуляторов 50 мА.

Ремонт и переделка светодиодного фонаря

14Led Smartbuy Colorado

Перестал включаться светодиодный фонарь Smartbuy Colorado, хотя три батарейки типоразмера ААА были установлены новые.

Влагонепроницаемый корпус был выполнен из анодированного алюминиевого сплава, имел длину 12 см. Фонарик выглядел стильно и был удобен в эксплуатации.

Как проверить в светодиодном фонаре батарейки на пригодность

Ремонт любого электроприбора начинается с проверки источника питания, поэтому, несмотря на то, что в фонарь были установлены новые батарейки, ремонт следует начинать с их проверки. В фонаре Smartbuy батарейки устанавливаются в специальный контейнер, в котором с помощью перемычек соединены последовательно. Для того чтобы получить доступ к батарейкам фонарика нужно разобрать, вращая против часовой стрелки заднюю крышку.

Батарейки в контейнер необходимо устанавливать, соблюдая обозначенную на нем полярность. На контейнере тоже обозначена полярность, поэтому его нужно заводить в корпус фонаря стороной, на которой нанесен знак «+».

В первую очередь необходимо визуально проверить все контакты контейнера. Если на них имеются следы окислов, то контакты необходимо зачистить до блеска с помощью наждачной бумаги или соскоблить окисел лезвием ножа. Для исключения повторного окисления контактов их можно смазать тонким слоем любого машинного масла.

Далее нужно проверить пригодность батареек. Для этого, прикоснувшись щупами мультиметра, включенного в режим измерения постоянного напряжения, необходимо измерять напряжение на контактах контейнера. Три батарейки включены последовательно и каждая из них должна выдавать напряжение 1,5 В, следовательно напряжение на выводах контейнера должно составлять 4,5 В.

Если напряжение меньше указанного, то необходимо проверить правильность полярности батареек в контейнере и измерять напряжение каждой из них индивидуально. Возможно, села только одна из них.

Если с батарейками все в порядке, то нужно вставить, соблюдая полярность контейнер в корпус фонаря, закрутить крышку и проверить его на работоспособность. При этом надо обратить внимание на пружину в крышке, через которую передается питающее напряжение на корпус фонаря и с него прямо на светодиоды. На ее торце не должно быть следов коррозии.

Как проверить исправность выключателя

Если батарейки хорошие и контакты чистые, но светодиоды не светят, то нужно проверить выключатель.

В фонаре Smartbuy Colorado установлен кнопочный герметичный выключатель с двумя фиксированными положениями, замыкающий провод, идущий от положительного вывода контейнера батареек. При первом нажатии на кнопку выключателя его контакты замыкаются, а при повторном – размыкаются.

Так как в фонаре установлены батарейки, то проверить выключатель можно тоже с помощью мультиметра, включенного в режим вольтметра. Для этого нужно вращением против часовой стрелки, если смотреть на светодиоды, открутить его переднюю часть и отложить в сторону. Далее одним щупом мультиметра прикоснуться к корпусу фонарика, а вторым к контакту, который находится в глубине по центру пластиковой детали, показанной на фотографии.

Вольтметр должен показать напряжение 4,5 В. Если напряжение отсутствует нужно нажать кнопку выключателя. Если он исправен, то напряжение появится. В противном случае нужно ремонтировать выключатель.

Проверка исправности светодиодов

Если на предыдущих шагах поиска неисправность обнаружить не удалось, то на следующем этапе нужно проверить надежность контактов, подающих питающее напряжение на плату со светодиодами, надежность их пайки и исправность.

Печатная плата с запаянными в нее светодиодами фиксируется в головной части фонаря с помощью стального подпружиненного кольца, через которое по корпусу фонаря одновременно подается на светодиоды питающее напряжение от минусового вывода контейнера батареек. На фотографии кольцо показано со стороны, которой оно прижимает печатную плату.

Стопорное кольцо зафиксировано довольно крепко, и извлечь его удалось только с помощью приспособления, показанного на фотографии. Такой крючок можно выгнуть из стальной полоски своими руками.

После извлечения стопорного кольца печатная плата со светодиодами, которая изображена на фото, легко извлеклась из головной части фонаря. Сразу бросилось в глаза отсутствие токоограничивающих резисторов, все 14 светодиодов были включены параллельно и через выключатель непосредственно к батарейкам. Подключение светодиодов непосредственно к батарейке недопустима, так как величина протекающего через светодиоды тока ограничивается только внутренним сопротивлением батареек и может вывести светодиоды из строя. В лучшем случае сильно сократит срок их службы.

Так как в фонаре все светодиоды были включены параллельно, то проверить их с помощью мультиметра, включенного в режим измерения сопротивления не представлялось возможным. Поэтому на печатную плату было подано питающее постоянное напряжение от внешнего источника величиной 4,5 В с ограничением тока до 200 мА. Все светодиоды засветились. Стало очевидным, что неисправность фонаря заключалась в плохом контакте печатной платы с фиксирующим кольцом.

Ток потребления светодиодного фонаря

Для интереса измерял ток потребления светодиодами от батареек при включении их без токоограничительного резистора.

Ток составил более 627 мА. В фонарике установлены светодиоды типа HL-508H, рабочий ток которых не должен превышать 20 мА. 14 светодиодов включены параллельно, следовательно, суммарный ток потребления не должен превышать 280 мА. Таким образом, ток, протекающий через светодиоды, превысил номинальный более чем в два раза.

Такой форсированный режим работы светодиодов недопустим, так как ведет к перегреву кристалла, и как следствие, преждевременный выход светодиодов из строя. Дополнительным недостатком является быстрый разряд батареек. Их хватит, если раньше не перегорят светодиоды, не более чем на час работы.

Конструкция фонарика не позволяла впаять токоограничительные резисторы последовательно с каждым светодиодом, поэтому пришлось установить один общий на все светодиоды. Номинал резистора пришлось определять экспериментально. Для этого фонарик был запитан от штатных батареек и в разрыв положительного провода был включен амперметр последовательно с резистором номиналом 5,1 Ом. Ток составил около 200 мА. При установке резистора 8,2 Ом ток потребления составил 160 мА, что, как показала проверка, вполне достаточно для хорошего освещения на расстоянии не менее 5 метров. На ощупь резистор не нагревался, поэтому подойдет любой мощности.

Переделка конструкции

После проведенного исследования стало очевидным, что для надежной и долговечной работы фонаря необходимо дополнительно установить ограничивающий ток резистор и продублировать дополнительным проводником соединение печатной платы с светодиодами и фиксирующим кольцом.

Если раньше надо было, чтобы отрицательная шина печатной платы касалась корпуса фонаря, то в связи с установкой резистора, понадобилось исключить касание. Для этого с печатной платы по всей ее окружности, со стороны токоведущих дорожек с помощью надфиля был сточен угол.

Для исключения касания прижимного кольца к токоведущим дорожкам при фиксации печатной платы на нее были приклеены клеем «Момент» четыре резиновых изолятора толщиной около двух миллиметров, как показано на фотографии. Изоляторы можно изготовить из любого диэлектрического материала, например пластмассы или плотного картона.

Резистор был заранее припаян к прижимному кольцу, а к крайней дорожке печатной платы припаян отрезок провода. На проводник была надета изолирующая трубка, и затем провод припаян ко второму выводу резистора.

Далее печатная плата была зафиксирована прижимным кольцом, после чего головная часть фонаря была прикручена к его корпусу.

После простой модернизации фонаря своими руками он стал стабильно включаться и световой луч хорошо освещать предметы на расстоянии более восьми метров. Дополнительно срок службы батареек увеличился более чем в три раза, и многократно повысилась надежность работы светодиодов.

Анализ причин отказов отремонтированных китайских светодиодных фонарей показал, что все они вышли из строя из-за безграмотно разработанных электрических схем. Осталось только выяснить, сделано это намеренно, чтобы сэкономить на комплектующих и сократить срок эксплуатации фонарей (чтобы больше покупали новые), или в результате безграмотности разработчиков. Я склоняюсь к первому предположению.

Ремонт светодиодного фонаря RED 110

Попал в ремонт фонарик со встроенным кислотным аккумулятором китайского производителя торговой марки RED. В фонаре имелось два излучателя: – с лучом в виде узкого пучка и излучающий рассеянный свет.

На фотографии представлен внешний вид фонаря RED 110. Фонарь мне сразу понравился. Удобная форма корпуса, два режима работы, петля для подвески на шею, выдвигающаяся вилка подключения к сети для зарядки. В фонаре секция светодиодов рассеянного света светила, а узкого пучка – нет.

Для ремонта сначала было откручено кольцо черного цвета, фиксирующее рефлектор, а затем выкручен один саморез в зоне петли. Корпус легко разделился на две половинки. Все детали были закреплены на саморезах и легко снимались.

Схема зарядного устройства была выполнена по классической схеме. Из сети через токоограничивающий конденсатор емкостью 1 мкф напряжение подавалось на выпрямительный мост из четырех диодов и далее на выводы аккумулятора. Напряжение с аккумулятора на светодиод узкого луча подавалось через токоограничивающий резистор 460 Ом.

Все детали были смонтированы на односторонней печатной плате. Провода были припаяны непосредственно к контактным площадкам. Внешний вид печатной платы представлен на фотографии.

10 светодиодов бокового света были соединены параллельно. Напряжение питания на них подавалось через общий токоограничивающий резистор 3R3 (3,3 Ом), хотя по правилам для каждого светодиода нужно устанавливать отдельный резистор.

При внешнем осмотре светодиода узкого пучка дефектов обнаружено не было. При подаче питания через включатель фонарика с аккумулятора напряжение на выводах светодиода присутствовало, и он нагревался. Стало очевидным, что кристалл пробит, и это подтвердила прозвонка мультиметром. Сопротивление составило при любом подключении щупов к выводам светодиода 46 Ом. Светодиод был неисправен и требовалась его замена.

Для удобства работы от платы светодиода был отпаяны провода. После освобождения выводов светодиода от припоя оказалось, что светодиод намертво держится всей плоскостью обратной стороны на печатной плате. Для его отделения пришлось закрепить плату в настольных висках. Далее острый конец ножа установить в место соединения светодиода с платой и легонько ударить по ручке ножа молотком. Светодиод отскочил.

Маркировка на корпусе светодиода, как обычно, отсутствовала. Поэтому необходимо было определить его параметры и подобрать подходящий для замены. По габаритным размерам светодиода, напряжению аккумулятора и величине токоограничивающего резистора было определено, что для замены подойдет светодиод мощностью 1 Вт (ток 350 мА, падение напряжения 3 В). Из Справочной таблицы параметров популярных SMD светодиодов для ремонта был выбран светодиод LED6000Am1W-A120 белого свечения.

Печатная плата, на которой установлен светодиод выполнена из алюминия и одновременно служит для отвода тепла от светодиода. Поэтому при установке его необходимо обеспечить хороший тепловой контакт за счет плотного прилегания задней плоскости светодиода к печатной плате. Для этого перед запайкой на места контакта поверхностей была нанесена термопаста, которая применяется при установке радиатора на процессор компьютера.

Для того, чтобы обеспечить плотное прилегание плоскости светодиода к плате необходимо сначала положить его на плоскость и немного отогнуть вверх выводы, чтобы они отступали от плоскости на 0,5 мм. Далее выводы залудить припоем, нанести термопасту и установить светодиод на плату. Далее прижать его к плате (удобно это сделать отверткой с вынутой битой) и прогреть выводы паяльником. Далее убрать отвертку, ножом прижать в месте изгиба вывода его к плате и прогреть паяльником. После затвердевания припоя нож убрать. За счет пружинных свойств выводов светодиод будет плотно прижат к плате.

При установке светодиода необходимо соблюдать полярность. Правда в этом случае, если будет допущена ошибка, то можно будет поменять местами подающие напряжение провода. Светодиод припаян и можно проверить его работу и измерять потребляемый ток и падение напряжения.

Ток протекающий через светодиод составил 250 мА, падение напряжения 3,2 В. Отсюда потребляемая мощность (нужно умножить ток на напряжение) составила 0,8 Вт. Можно было увеличить рабочий ток светодиода уменьшив сопротивление 460 Ом, но я этого делать не стал, так как яркость свечения была достаточной. Зато светодиод будет работать в более легком режиме, меньше нагреваться и увеличится время работы фонарика от одной зарядки.

Проверка нагрева светодиода проработавшего в течении часа показала эффективный отвод тепла. Он нагрелся до температуры не более 45°С. Ходовые испытания показали достаточную дальность освещения в темноте, более 30 метров.

Замена кислотного аккумулятора в светодиодном фонаре

Вышедший из строя в светодиодном фонаре кислотный аккумулятор можно заменить как аналогичным кислотным, так и литий-ионным (Li-ion) или никель-металгидридными (Ni-MH) аккумуляторами типоразмера АА или ААА.

В ремонтируемых китайских фонарях были установлены свинцово-кислотные AGM аккумуляторы разных габаритных размеров без маркировки напряжением 3,6 В. По расчету емкость этих аккумуляторов составляет от 1,2 до 2 А×часов.

В продаже можно найти аналогичный кислотный аккумулятор российского производителя для ИБП 4V 1Ah Delta DT 401, который имеет напряжение на выходе 4 В при емкости 1 А×часа, стоимостью пару долларов. Для замены достаточно просто, соблюдая полярность, перепаять два провода.

Через несколько лет эксплуатации светодиодный фонарь Lentel GL01, ремонт которого описан в начале статьи, опять принесли мне в ремонт. Диагностика показала, что выработал свой ресурс кислотный аккумулятор.

Был куплен для замены аккумулятор Delta DT 401, но оказалось, что его геометрические размеры были больше, чем неисправного. Штатный аккумулятор фонарика имел размеры 21×30×54 мм и был выше на 10 мм. Пришлось дорабатывать корпус фонарика. Поэтому прежде, чем покупать новый аккумулятор убедитесь, что он вместится в корпус фонаря.

Был удален упор в корпусе и ножовкой по металлу отпилена часть печатной платы, с которой предварительно был выпаян резистор и один светодиод.

После доработки новый аккумулятор хорошо установился в корпус фонаря и теперь, надеюсь, прослужит не один год.

Замена кислотного аккумулятора

аккумуляторами типоразмера АА или ААА

Если нет возможности приобрести аккумулятор 4V 1Ah Delta DT 401, то его можно успешно заменить тремя любыми пальчиковыми никель-металгидридными (Ni-MH) аккумуляторами типоразмера АА или ААА емкостью от 1 А×часа, которые имеют напряжение 1,2 В. Для этого достаточно соединить последовательно, соблюдая полярность, три аккумулятора проводами методом пайки. Однако экономически такая замена нецелесообразна, так как стоимость трех качественных пальчиковых аккумуляторов типоразмера АА может превышать стоимость покупки нового светодиодного фонаря.

Но где гарантия, что в электрической схеме нового светодиодного фонаря не имеются ошибки, и не придется его тоже дорабатывать. Поэтому считаю, что замена свинцового аккумулятора в доработанном фонаре целесообразна, так как обеспечит надежную работу фонаря еще несколько лет. Да и всегда будет приятно пользоваться фонариком, отремонтированным и модернизированным своими руками.

Замена кислотного аккумулятора Li-ion

Замене батареек или аккумуляторов в светодиодном фонаре посвящена отдельная статья «Как заменить свинцовый аккумулятор литий-ионным».

Евгений 25.05.2016

Здравствуйте.
Занимаюсь подводной охотой, сейчас вышли новые светодиоды XHP70, у меня есть два фонаря, в которых установлено по одному светодиоду Т6. Возможна ли замена их в моих фонарях на новые XHP70 и какая стоимость работы и запчастей, заранее благодарен.

Александр

Здравствуйте, Евгений.
Оптимальный ток потребления светодиода Т6 составляет 0,7 А, а светодиодной сборки XHP70 – 4,0 А. Следовательно, потребуется замена не только светодиода, но и драйвера, то есть практически замена всей электроники фонаря.
Возможность отвести тепло от светодиода ХНР70 штатным радиатором, установленным в фонаре тоже под вопросом. В дополнение время работы фонаря со штатным аккумулятором уменьшится в 6 раз, то есть вместо 2 часов фонарь будет работать 20 минут.
Таким образом, после модернизации нет гарантий надежной работы фонаря в связи с возможным перегревом светодиода. В дополнение стоимость такой переделки может превысить стоимость нового фонаря с светодиодом XHP70.

Степан Тимофеевич 05.05.2018

Здравствуйте, Александр Николаевич.
Есть в собственности фонарь «Облик 6002». Использовал редко. Более 2-х лет не включал. Сейчас не светит. Включил зарядку, но пока реакции нет. Как быть?
Прочел вашу статью, но там много «мудрёного», а я не специалист по электротехнике, а врач. Жду ваш совет. Спасибо!

Александр

Здравствуйте, Степан Тимофеевич.
Аккумуляторы имеют свойство со временем терять емкость, особенно если находятся в разряженном состоянии. Это как раз Ваш случай. Нужно заменить аккумулятор, а если нет такой возможности, то купить новый фонарь.

Ремонт светодиодных фонарей — обзор поломок, устройство и схема

Для нормальной жизнедеятельности человека в темное время суток ему всегда необходим был свет. С развитием технологий источники освещения усовершенствовались, начиная свой путь от огня факелов и керосиновых ламп, заканчивая фонариками на аккумуляторах. Настоящей революцией в мире осветительной техники было создание светодиода, который тотчас же вошел в бытовую жизнь.

Современные светодиодные фонари очень экономные, свет распространяется очень далеко и он очень яркий. Огромная доля таких литиевых фонарей на современном рынке – китайского производства, они очень дешевые и доступные. Именно из-за дешевизны часто возникают поломки различного рода. В данной статье рассмотрим основные проблемы ремонта светодиодных фонарей и способы их устранения своими руками.

Как работает светодиодный фонарик?

Классическое устройство фонариков очень простое (независимо от типа корпуса, будь это модели Космос или ДиК АН-005). К батарейке подключается светодиод, цепь разрывается кнопкой выключения. В зависимости от количества светодиодов, количества самих световых элементов (например, основной фонарь на передней части и вспомогательный в ручке) в схему добавляются более сильная батарея (или несколько), трансформатор, сопротивление, а также устанавливается более функциональный выключатель (фонарики Фо-ДиК).



Схема работы светодиодного фонаря

Почему ломаются фонарик?

Сейчас мы опустим проблемы, связанные с неправильной эксплуатацией китайского фонарика – «уронил его в тазик с водой, включил-выключил, а он почему-то не светит». Дешевизна фонарей достигается за счет упрощения электрических цепей внутри устройства. Это позволяет сэкономить на комплектующих (на их количестве и качестве). Это сделано для того, чтобы люди чаще покупали новые, а старые просто выбрасывали, даже не попробовав их починить своими руками.

Еще один пункт экономии – работающие на производстве люди, которые не обладают достаточной квалификацией для выполнения подобной работы. Как следствие – множество мелких и крупных ошибок в самой схеме, некачественная спайка и сборка комплектующих, что ведет к постоянному ремонту фонарей. В большинстве случаев все проблемы можно решить, правильно их диагностировав, этим мы и займемся далее.



Разнообразие светодиодных фонарей

Причина поломки фонаря

Скорее всего, при переключении выключателя светодиоды не хотят гореть по причине неисправности в электрической цепи. Самые распространенные из них:

• окисление контактов аккумулятора или батарейки;
• окисления на контактах, к которым батарейка подключается;
• повреждение проводов, идущих как от аккумулятора к светодиоду, так и обратно;
• неисправный элемент выключения;
• отсутствие питания в цепи;
• поломка в самих светодиодах.

Окисление. Чаще всего оно возникает в уже старых фонарях, которые часто используются в различных погодных условиях. Налет, который появляется на металле, мешает нормальному контакту, из-за чего фонарь на аккумуляторах может мигать или вообще не включаться. Если окисление наблюдается на батарейке или аккумуляторе, то нужно задуматься о замене.

Как починить контакты? Легкие загрязнения удаляются своими руками ваткой, смоченной в этиловом спирте. Когда загрязнения очень серьезные, даже ржавчина пошла по корпусу – использование такого элемента питания может быть опасно для здоровья и жизни. В магазинах сейчас можно найти достаточное количество новых батареек и аккумуляторов даже под старые типы фонарей.

Виды сменных аккумуляторов для ручных фонарей

Позаботьтесь об окружающей среде – не выбрасывайте старые аккумуляторы в мусорное ведро, наверняка у вас в городе есть пункты приема для утилизации.

Окисление также образуется и на контактах в самом фонаре. Здесь тоже нужно обращать внимание на их целостность. Если загрязнение все еще можно удалить ваткой со спиртом – остановитесь на этом варианте. Для труднодоступных мест можно воспользоваться ватной палочкой.

Если же контакты совсем проржавели или даже подгнили (что не редкость для старого фонаря), их придется менять. Спросите в магазине электроники, есть ли похожие контактные элементы (на протяжении как минимум десяти лет во всех фонарях они абсолютно идентичны за редкими исключениями). Если таких же нет – подберите как можно более похожий вариант. Вооружившись тонким паяльником, их без труда можно перепаять.

Очистка контактов фонарика ватной палочкой со спиртом

Повреждение контактов проводов. Помимо вышеописанных мест, контакты присутствуют в местах спайки проводов электрической цепи. Дешевое производство, спешка во время сборки и халатное отношение работников часто приводят к тому, что некоторые провода вообще забывают спаять, поэтому светодиодный фонарик не работает, даже если он только из коробки. Как отремонтировать фонарик в этом случае? Внимательно просмотрите всю цепь, аккуратно отодвигая провода медицинским пинцетом или другим тонким предметом. Если найдена несостоявшаяся спайка, ее нужно восстановить с помощью того же тонкого паяльника.

Это же можно проделать и с хлипкими соединениями, характерное состояние которых – надорванная оголенная жила, едва прикрепленная к месту спайки. Если у вас достаточно времени и ресурсов, и вы дорожите этим фонариком, можно методично и качественно перепаять вообще все контакты. Это значительно повысит эффективность такой цепи, защитит оголенные элементы от влаги и пыли (что актуально, если фонарик налобный), и при последующих случаях ремонта фонарика позволит исключить этот пункт. Ремонт маленьких налобных светодиодных фонарей выполняется абсолютно так же, размеры просто другие.

Повреждение проводов. После того, как вы убедились в чистоте контактов, можно приступить к просмотру всех проводов в цепи на предмет повреждений или замыканий. Распространенный случай, когда или во время сборки на заводе или после предыдущего ремонта проводки были повреждены неправильно установленной крышкой корпуса. Провод попал между двух деталей корпуса и был разрезан либо раздавлен во время затягивания болтов. Во время протекания тока электрическая схема могла перегреться или даже замкнуть, это неизбежно приведет к ремонту светодиодного фонарика.

Способы спаивания разорванных проводков в фонарике

Все разорванные участки необходимо спаять друг с другом для обеспечения лучшей проводимости, нежели при простом скручивании. Все оголенные места не забудьте заизолировать, лучше всего использовать тонкую термоусадку. Сильно поврежденные провода, которые уже могли взяться ржавчиной, желательно своими руками заменить полностью (подбирайте соответствующую жилу). После подобной доработки старые фонари могут светить гораздо ярче – выполненная модернизация улучшает протекание тока.

Неисправный выключатель. Также обратите внимание на контакты проводов с клеммами выключателя, устраните неполадки. Самый просто способ узнать, из-за выключателя ли не работает ваш фонарик – замкнуть цепь без него. Исключите его из схемы, напрямую выполнив подключение аккумулятор-светодиоды (можно попробовать и от сети с соответствующим аккумулятору напряжением). Если они загорятся – меняем выключатель. Возможно, он уже механически сломался от многоразового использования, фонарь просто так выключается, также возможен брак с производства. Если же светодиоды не хотят загораться напрямую от батарейки, следуем дальше.

Отсутствие тока в сети. Самая распространенная причина такой неисправности – разряженный или сильно старый литиевый аккумулятор. Светодиодный фонарь может светиться при зарядке, но если его отключить от розетки – сразу тухнет. Полная неисправность наблюдается тогда, когда фонарь совсем не заряжается и никак не реагирует на включение, хотя индикатор зарядки горит стабильно.

Литий-ионный аккумулятор для больших фонарей

Поломка светодиодов. Когда все проблемы с проводами устранены (или же их не было), обратите внимание на сами светодиоды. Аккуратно достаньте плату, на которую они припаяны. С помощью мультиметра узнайте ток, который входит и выходит с платы. Если есть возможность, проверьте контакты и на всей плате. Скорее всего, светодиоды соединены последовательно, поэтому при поломке одного остальные тоже не будут светить. Проверять каждый, если их 3 и более – дело достаточно длительное по времени, поэтому лучше сразу купить новые светодиоды.

Плата со светодиодами

Заключение

Множество дешевых китайских фонариков на светодиодах, собранных в условиях жесткой экономии, чаще всего подвержены поломкам электрической цепи. Туда устанавливаются провода с очень маленьким сечением, которые довольно проблематично перепаять даже хорошим прибором. Однако практически все проблемы с проводами и батарейками с легкостью устраняются в домашних условиях, при правильном и аккуратном подходе даже недорогой фонарь отремонтированным прослужит вам более трех лет постоянного использования.

Почему не работает фонарик на. Включение фонарика на Android-устройстве. Причины по которым не срабатывает фонарь на айфоне

Модули фотокамер на современных смартфонах обычно защищены сапфировым стеклом. Такой материал устойчив к царапинам, но прикрывает только объектив, остальные детали остаются не защищенные.

Если не работает вспышка на телефоне, следует определить характер проблемы: аппаратный или программный. Модуль может перестать работать из-за некорректной установки драйверов, неправильной прошивки или механического повреждения.

Если на смартфоне перестала работать вспышка, первым делом исключите типичные неисправности с основной платой:

• Короткое замыкание, ставшее результатом попадания жидкости в корпус. Если залили девайс водой – обратитесь в сервисный центр, иначе необратимые процессы коррозии критически повредят электронику.
• Диод, установленный в модуле, перегорел. Причины могут быть самые разные: от некачественных деталей до перепада напряжения при зарядке.
• В результате удара или падения произошло отключение шлейфа из разъема внутренней платы.

Причины поломки

Вспышка может не срабатывать в следующих ситуациях:

• При нажатии на кнопку камеры модуль активируется, но с задержкой. Итог – снимок сделан без необходимой подсветки.
• Фонарик работает, но подсветка в приложении камеры – нет. Причиной поломки обычно служит ошибка программного обеспечения.
• Батарея смартфона разряжена ниже 5%, а на некоторых моделях – ниже 10%. В таком случае Android отключает возможность включить модуль, в целях экономии энергии.
• Плохой контакт разъема на системной плате или повреждение самого разъема. В эту же категорию относят окисление контактов шлейфа.

Решение проблемы

Для начала убедитесь, что системная плата устройства полностью исправна. Вспомните, не падал ли телефон, и не попадала ли жидкость в корпус.

• Перезагрузите смартфон.
• Попробуйте выполнить сброс настроек, без удаления данных.
• Откройте параметры гаджета, перейдите на вкладку «Восстановление и сброс». Нажмите «Сбросить настройки до значений по умолчанию».

Важно! Не отмечайте пункт «Удалить данные пользователя с внутренней памяти».

Процедура займёт несколько секунд. После завершения откройте приложение камеры и проверьте, устранена ли неисправность.

Если аккумулятор на телефоне быстро разряжается, что приводит к отключению вспышки, единственный вариант – только поменять АКБ. Обратитесь к специалистам для уточнения цены элемента питания вашего смартфона и возможности замены.

Драйвера фотовспышки могут выйти из строя после прошивки гаджета модифицированной версией ОС. В таком случае поможет только полный сброс до заводских настроек.

1. Откройте настройки гаджета, перейдите на меню «Сброс и восстановление».
2. Нажмите «Стереть все данные и установить для параметров значения по умолчанию».
3. Введите данные от аккаунта Google и подтвердите выбранное действие.
4. После завершения процесса фотовспышка должна снова заработать, если неисправность не была вызвана аппаратной проблемой.

В некоторых случаях на недавно установленном Android не работают системные приложения. Дождитесь выпуска обновления с исправлением дефектов или откатите гаджет на предыдущую версию прошивки.

Стоит отметить, что диод может перегорать из-за постоянного использования в качестве напоминания об уведомлениях. Если фотовспышка не срабатывает – удалите все сторонние программы, способные влиять на её функционирование. К таким приложениям относятся модифицированные версии камеры и фонарика, особенно с функцией стробоскопа.

На старых версиях Android модуль можно полностью выключить из меню настроек. Для повторной активации перейдите в параметры, затем – «Общие», активируйте соответствующую опцию. Откройте приложение фотоаппарата и проверьте работоспособность компонента. Проверку также можно выполнить через фонарик, включается он в «шторке» уведомлений.

Заключение

Если на телефоне Android перестала функционировать подсветка фотокамеры, убедитесь, что в системе не установлено конфликтующих с камерой приложений, а заряд батареи составляет больше 10%. Не злоупотребляйте подсветкой в качестве «напоминалки», а для ремонта аппаратных неисправностей обратитесь в сервисный центр.

Видео

Практически любой современный фотоаппарат, за исключением моделей профессионального сегмента, оборудован встроенной вспышкой. Эта часть фототехники стала очень технологичной и сложной, в связи с чем у неопытных пользователей могут возникнуть проблемы с ее использованием.

Вспышка в современных фотоаппаратах, будь то встроенная или подключаемая, представляет собой прибор, состоящий из импульсной ксеноновой лампы и управляющей микросхемы. Когда фотоаппарат подает сигнал вспышке, лампа ее вспыхивает с рассчитанной заранее мощностью и длиной светового импульса.

Если вы используете компактный фотоаппарат, и встроенная вспышка не срабатывает — проверьте, правильно ли выбран режим съемки. Если съемка производится в режимах, к примеру, «Ночная съемка», «Дети», «Животные», «Пейзаж», то велика вероятность, что в них запрещено использование вспышки. Включите автоматический режим, чаще всего обозначаемый литерой «А», и сделайте тестовый кадр. Необходимо заметить, что фотовспышка не будет задействована, если вы снимаете в ярком свете, фотоаппарат может легко справиться без нее.

Во многих моделях есть функция принудительного отключения срабатывания вспышки, даже если та предусмотрена настройками по умолчанию в каком-либо режиме съемки. Найдите на корпусе вашего фотоаппарата кнопку со значком в виде молнии. С помощью нее можно принудительно отключать или включать вспышку. Если такой кнопки не предусмотрено, войдите в меню фотоаппарата и проверьте настройки.

При использовании внешней вспышки убедитесь, что она принадлежит системе, совместимой с вашим фотоаппаратом. При возможности используйте вспышки и фотоаппараты одного и того же производителя – это гарантирует их точную работу и расширенные функции использования.

Прежде чем подключить вспышку к фотоаппарату, включите ее и задействуйте кнопку «Тест», если таковая предусмотрена конструкцией. Так вы сразу получите информацию о том, не перегорела ли лампа.

Если внешняя вспышка работает без фотоаппарата, но не функционирует должным образом после подключения, проверьте настройки ее работы в меню фотоаппарата, а также в настройках на корпусе самой фотовспышки. Желательно перевести настройки в один и тот же режим замера и синхронизации. Самым распространенным и бескомпромиссным является «TTL» и его разновидности.

При длительной съемке и частом использовании вспышки на очень сильной мощности тратится большое количество энергии. Со временем цикл зарядки вспышки перед следующим использованием будет становиться медленней и может занимать несколько секунд. До завершения полного заряда вспышка срабатывать не может. Убедиться в ее готовности к съемке можно по специальному световому индикатору.

Вспышка также может иметь физические неисправности. Не разбирайте фотоаппарат или вспышку самостоятельно – это сложный прибор с большим количеством мелких и хрупких деталей, которые легко повредить. Воспользуйтесь услугами фотосервиса.

Вы узнаете, как включить фонарик разными способами. Если на вашем телефоне есть встроенная камера, скорее всего, фонарик включить можно. На некоторых моделях смартфонов и планшетов Android, однако, включить фонарик не так просто. Мы подготовили для вас подборку лучших приложений-фонариков. Их можно включить на смартфонах Samsung A3, LG, а также Lenovo.

Включите фонарик на телефоне и спокойно шагайте в темноте. Подворотни не страшны!

Перед тем, как включить фонарик: как пользоваться программой-фонариком на Android?

Все мобильные приложения, эмулирующие фонарик программным методом, могут принести вред смартфону или планшету. Пользоваться фотовспышкой камеры девайса нужно по мере острой необходимости и строго ограниченное время. Не советуем ставить фонарик на звонок и расходовать батарею попусту. Почему?

Во-первых, подобные приложения для освещения при помощи вспышки очень быстро быстро разряжают телефон: используется фотовспышка гаджета, а она не предназначена для интенсивной и долгой работы в качестве «осветительного прибора» на Андроид. Камера есть камера, ее основной функционал — снимать фотографии и видео, а не быть фонариком для звонка.

Во-вторых, все без исключения бесплатные приложения-фонарики, загруженные с Google Play, нагревают мобильное устройство Android и могут его вывести из строя при неадекватном, ненормированном обращении смартфоном.

Впрочем, не волнуйтесь: программные фонарики на Андроид, рассмотренные в обзоре, неплохо настраиваются и удобны в управлении, поэтому относительно безопасны. В любом случае, не поленитесь скачать фонарик на свой гаджет, протестировать телефон с фонариком и оставить понравившееся приложение в ОС Android надолго.

Включение фонарика на Андроиде

Обладателям айфонов, возможно, повезло чуть больше, поскольку приложение Фонарик встроено в операционную систему. Если у вас iOS, то специально для вас мы подобрали лучшие фонарики для iPhone . Если у вас Андроид — читаем обзор дальше:).

На телефонах Самсунг есть встроенный фонарик. Как включить его на Андроид? Для этого нужно активировать приложение через виджет на домашнем экране.

Как включить фонарик на Lenovo, Samsung А3 и Duos

• Проведите по домашнему экрану для отображения виджета
• Найдите в меню приложение «Фонарик». Если его нет, значок в конце списка меню виджета.
• Включите фонарик, нажав по соответствующей иконке фонарика в виджете.

Видеоинструкция, как включить фонарик:

Второй способ, как включить фонарик на Самсунге

1. Сделайте нажатие пальцем по любой свободной области на экране телефона
2. Выберите в появившемся меню «Виджеты»
3. Вам нужно выбрать виджет Фонарика, промотав меню в разные стороны.
4. Не отпуская палец, перетяните виджет на домашний экран Android.
5. Для включения фонарика Samsung (Lenovo) нажмите на иконку виджета.

Скачиваем фонарик на телефон (самостоятельная установка фонарика)

Фонарик Samsung не вызывает нареканий, и его возможностей вполне достаточно, чтобы осветить путь, использовать в экстренных ситуациях и прочее. Однако если фонарик не встроен в телефон — не беда, можно найти на Google Play множество альтернатив. Скачайте лучшие фонарики для Андроид через мой сайт. Установите приложение на телефон и включайте по мере надобности.

Вы можете скачать фонарик на Самсунг из магазина Google Play. Найдите в этом обзоре то приложение, которое вам нравится больше всего и по ссылке загрузите его на телефон. Также мы советуем вам самостоятельно поискать другие фонарики на Samsung в Магазине приложений. Для этого:

1. Откройте на рабочем столе Плей Маркет.
2. Введите в строку поиска слово «Фанарик» или «Фонарик на телефон Самсунг».
3. Найдите в представленном списке приложение или откройте несколько вариантов, чтобы ознакомиться с характеристиками фонариков.
4. Нажмите кнопку Install и скачайте фонарик на свой телефон.
5. Запустите фонарик на телефоне Samsung

Примечание . Не забудьте, что слишком длительное использование фонарика может быстро посадить батарею мобильного устройства!

Как при звонке включить вспышку на телефоне

Не все используют фонарик для подсветки. Еще одна утилитарная функция встроенной камеры телефона – дополнительная сигнализация звонка.

Если фонарик мигает когда звонят – это более заметно, чем вибро-режим, телефон гудит как трактор. Многим такой способ сигнализации нравится больше. Есть у фонариков-вспышек недостатки (неэкономный расход батареи), но учитывая небольшую продолжительность работы, можно закрыть на них глаза.

В нем перечисляются приложения, и я рассказываю, как включить фонарик при звонке. Включить вспышку стандартными средствами ОС Android нельзя. Для этого используется надстройка FlashonCall и ее аналоги. Все они доступны для скачивания на 4pda и Google Play.

Полезные команды Окей Гугл для активации фонарика

Откройте приложение Google или используйте надстройку Google Now. Нажмите на значок микрофона и произнесите одну из следующих команд:

Команда Ok Google	Результат
ok google, включи (мне) фонарик! ok google, включить фонарик!	В результатах поиска отобразится приложение TinyFlashlight. Установив его на телефон, вы сможете запускать его без голосовых команд.
ok google, выключи фонарик!	К сожалению, на данный момент команда не работает. Вы не сможете отключить фонарик через голосовой запрос, это нужно сделать вручную. Не забывайте, что приложение активно использует батарею телефона и очень быстро разряжает ее. Поэтому выключайте фонарь сразу.
ok google, скачать фонарик!	Эта команда аналогична первым двум, с ее помощью вы быстро загрузите приложение TinyFlashlight на свой телефон.

Каждый владелец Apple может столкнуться с ситуацией, когда не работает вспышка на iPhone. Не всегда смартфон нужно нести в ремонт – нарушать работу вспышки может программный сбой или ошибка в настройках данной функции. Следует сначала точно установить причину поломки и затем принять правильное решение.

Возможные причины неисправности

Вспышка на вашем Айфоне может перестать работать из-за различных причин. Возможно, вы обновили операционную систему iOS или установили нелицензионное ПО. Тогда причина поломки – программный сбой, и требуется перезагрузить устройство. Если вспышка срабатывает самопроизвольно, и ухудшилось качество фотографий, скорее всего, дело в настройках.

Причина неисправности очевидна в случае механических повреждений основной камеры и попадания влаги. Если вспышка не включается в результате удара, падения или залития жидкостью, не нужно пытаться обновлять софт или настраивать данную функцию. Важно вовремя обратиться к специалистам, так как влага внутри iPhone вызывает коррозию. Разрушение контактов, дорожек и микросхем приводит к тому, что телефон вообще перестанет работать.

Также проблему со вспышкой может вызвать перегрев iPhone.

Признаки неисправности Айфона

Поломка вспышки не мешает пользоваться смартфоном, но существенно ограничивает его функционал. Если хотите снимать яркие фотографии и четкие видео, начните решать проблему при появлении следующих признаков:

• постоянно горит вспышка
• не включается фонарик
• не работает режим мерцания
• горит фонарик, но не работает вспышка на iPhone

Проверяйте работу вспышки, только когда Айфон остынет после продолжительной фото- или видеосъемки. Дождитесь восстановления нормальной температуры.

Как восстановить работоспособность своими силами

В первую очередь уберите пленку, так как она может помешать нормальной работе освещения. Проверьте, как работает вспышка, используя приложения «Камера» и «Фонарик». Если горит фонарик, но не удается включить вспышку, проблема – в стандартной программе «Камера». Ее нужно обновить или пользоваться аналогом.

Далее изучите настройки iPhone. Зайдите в «Do not disturb», активируйте опцию «Manual» и снова отключите. Проверьте, разрешена ли работа приложения, управляющего вспышкой и включающего режим фото- и видеосъемки.

Программные сбои легко устранить перезагрузкой – нажмите кнопку Power, дождитесь появления слайдера и переместите указатель вправо. Также установите обновления:

• подключите Айфон к зарядному устройству
• включите доступ к интернету
• запустите обновление ПО в основных настройках

Если вспышка срабатывает, но непредсказуемо, попробуйте ее настроить. Нажмите на значок молнии в левом верхнем углу экрана и поменяйте настройки.

Включить вспышку опять не удалось – придется обращаться к специалистам. Если вы не заливали и не роняли телефон, посетите официального представителя компании Apple и потребуйте бесплатный ремонт. В противном случае самый лучший способ починить вспышку iPhone – вызвать исполнителей YouDo на дом.

Как мастера могут решить проблему

Воспользуйтесь функционалом сервиса YouDo, если не хотите тратить время на поездки. Профессионалы, зарегистрированные на Юду, выезжают на дом и в офис со всеми запчастями и инструментами. Они устанавливают минимальные цены и принимают заявки в круглосуточном режиме.

Светодиод, отвечающий за яркую вспышку, нельзя заменить отдельно. Мастера полностью меняют модули камер в несколько этапов:

• откручивают нижние винты и поднимают экран на 90 градусов, используя присоску и лопатку
• снимают крышку FPC коннектора и защитной пластины, отсоединяют шлейфы и дисплейный модуль
• извлекают шлейф АКБ вместе с держателем, удаляют аккумулятор, отключают шлейф антенны
• снимают кронштейн вспышки, отсоединяют материнскую плату от верхнего шлейфа и кнопочных проводов
• удаляют разъем нижнего шлейфа и лоток SIM; извлекают материнскую плату, предварительно отключив шлейф Wi-Fi
• отсоединяют кронштейн и шлейф основной камеры
• удаляют старую деталь, подключают новую камеру, собирают телефон в обратной последовательности

Исполнители Юду предоставляют гарантии до 1 года, работают качественно и оперативно. Закажите

Фото инструкция по ремонту светодиодного фонаря. Фото кликабельны.

Любой электрически прибор может сломаться. Это так же касается светодиодных фонарей
Интернет магазин дает гарантия до 3-х месяцев на все .

Все фонари проверяются при поступлении и повторно при продаже.
В большинстве случаев, ремонт фонаря вполне доступен обычному человеку со стандартным набором инструментов.

В 90% случаев, все поломки происходят из за нарушения контакта в цепи фонаря.

Проблема 1. Не включается светодиодный фонарик или мерцает при работе

Как правило, это причина плохого контакта. Самый простой способ лечения — плотно закрутить все резьбы.
Если фонарь не работает совсем, начните с проверки аккумулятора. Возможно он разряжен или вышел из строя.

Открутите задняя крышку фонаря и с помощью отвертки замкните корпус с минусовой контакт батареи. Если фонарик загорелся, значит проблема в модуле с кнопкой.

.

90% Кнопок всех светодиодных фонарей выполнены по одной схеме:
Корпус кнопки из алюминия с резьбой, туда вставляется колпачок из резины, далее сам модуль кнопку и прижимное кольцо для контакта с корпусом.

Проблема чаще всего решается в слабо зажатом прижимном кольце.
Для устранения этой неисправности достаточно найти круглогубцы с тонкими жалами или тонкие ножницы которые нужно вставить в отверстия, как на фото, и провернуть по часовой стрелке.

Если кольцо двигается, то проблема устранена. Если кольцо стоит на месте, значит проблема кроится в контакте модуля кнопки с корпусом. Выкрутите прижимное кольцо против часовой стрелки и вытащите модуль кнопки наружу.
ЧАсто плохой контакт бывает из за окисления алюминиевой поверхности кольца или каемки на печатной плате Указаны стрелками)
Достаточно просто протереть эти поверхности спиртом и функционал будет восстановлен.

Модули кнопок бывают разные. Одни у которых контакт идет через печатную плату, другие, у которых контакт идет через боковые лепестки на корпус фонаря.
Просто отогните такой лепесток вбок, чтобы контакт был плотнее.
Как вариант, можно сделать напайку из олова, чтобы поверхность была толще, и прижимался контакт лучше.
Все светодиодные фонари, в принципе устроены одинаково

Плюс идет через плюсовой контакт батареи в центр светодиодного модуля.
Минус идет через корпус и замыкается кнопкой.

Не лишним будет проверить плотность прилегания модуля светодиода внутри корпуса. Это так же частая проблема светодиодных фонарей.

Круглогубцами или щипцапи прокрутите модуль по часовой стрелке до упора. Будьте аккуратны, в этот момент легко повредить светодиод.

Этих действий должно быть вполне достаточно, чтобы восстановить функционал фонаря светодиодного.

Хуже, когда фонарь работает и режимы переключаются, но пучок очень тусклы, или фонарь вообще не работает и внутри запах гари.

Проблема 2. Фонарь работает нормально, но тускло, или не работает совсем и внутри запах гари

Скорее всего вышел из строя драйвер.
Драйвер — это электронная схема на транзисторах, которая управляет режимами фонаря а так же отвечает за постоянный уровень напряжения вне зависимости от разрядки аккумулятора.

Вам нужно выпаять сгоревший драйвер и впаять новый драйвер, либо соединить светодиод напрямую с аккумулятором. В этом случае вы теряете все режимы и остаетесь только с максимальным.

Иногда (гораздо реже) выходит из строя светодиод.
Проверить это можно очень просто. поднести к контактным площадкам светодиода напряжение 4.2 V/. Главное не перепутать полярность. Если светодиод горит ярко, то вышел из строя драйвер, если наоборот, то нужно заказывать новый светодиод.

Выкрутите модуль со светодиодом из корпуса.
Модули бывают разные, но как правило, они сделаны из меди или латуни и выкручиваются против часовой стрелки. Отпаять провода от звезды со светодиодом и вынуть драйвер.

Как включить фонарик на телефоне (Android)

Фонарик есть практически на всех современных Android смартфонах. Как правило, приложение запускается через панель уведомлений или специальное приложение.

Если вы не можете найти нужную кнопку и включить фонарик, то скорее всего в вашем смартфоне отсутствует нужное приложение. Так как для его работы используется вспышка камеры, то вы можете просто скачать фонарик через Play Маркет. Далее мы расскажем, как его включить и что делать, если фонарик в телефоне не работает.

Как включить фонарик

Практически на всех Android-устройствах фонарик включается одинаково. Как правило, для этого используется специальная кнопка в панели уведомлений или отдельное приложение. Как включить фонарик на андроид:

Шаг 1. Проведите по экрану сверху вниз и вызовите панель уведомлений. Нажмите на иконку «Фонарик», чтобы включить его.

Шаг 2. Чтобы установить фонарик на главный экран вы можете использовать виджеты. Для этого сделайте долгое нажатие по свободной области на экране и выберите «Виджеты». На открывшейся странице найдите «Фонарик».

Шаг 3. Перенесите иконку «Фонарик» на любое свободное место на экране. Теперь вы сможете включать фонарик нажатием по данной иконке, а не через панель уведомлений.

На некоторых смартфонах фонарик включается через отдельное приложение. Поэтому для более комфортной работы рекомендуется использовать виджеты.

Почему не включается фонарик

На Android смартфонах для работы фонарика используется вспышка, расположенная в модуле фотокамеры. Он может перестать работать из-за системного сбоя или механического повреждения. Возможные причины и способы решения проблемы:

• На некоторых смартфонах фонарик не работает из-за слишком низкого заряда батареи (обычно это 10%). Чтобы он включался и в режиме экономии энергии необходимо получить root-права (суперпользователя).
• Если фонарик перестал работать после перепрошивки или установки драйверов, то поломка может носить системный характер. В таком случае можно попробовать сделать сброс до заводских настроек.

Если вспышка или фонарик перестали работать после падения или любого другого механического воздействия, то для починки придется обратиться в сервисный центр.

Сторонние приложения

Если по каким-то причинам на вашем Андроиде нет фонарика, то вы можете скачать его через Play Маркет. Для бесплатной загрузки доступны самые разнообразные приложения и далее мы коротко расскажем о самых популярных.

Фонарик LED — Universe

Фонарик LED это простая утилита с помощью которой вы сможете использовать вспышку и экран смартфона в качестве фонарика. Приложение поддерживает три разных режима, позволяет настраивать таймер для автоматического отключения и частоту миганий (экрана или вспышки).

Tiny Flashlight

Tiny Flashlight — бесплатный фонарик для Android, который можно скачать бесплатно через Play Маркет. Приложение поддерживает работу с плагинами, которые загружаются отдельно и позволяют эмулировать различные источники света (например, сигнализация и цветная подсветка).

LED фонарик HD

LED фонарик HD — простая утилита с помощью которой вы сможете использовать встроенный фонарик. Приложение распространяется бесплатно и работает практически со всеми Android смартфонами. Среди других особенностей — поддержка виджетов, звуковых оповещений и автовыключения.

В Play Маркет вы найдете и другие бесплатные фонарики. В целом у них примерно одинаковый функционал и размер. Если вам нужен самый простой фонарик с минимальным функционалом, то смело устанавливайте любое приложение из Play Маркет.

Как работает USB фонарик?

Главная функция каждого фонарика – источник свет в тех условиях, когда никакого другого источника света нет. Это просто необходимая вещь для тех людей, которые возвращаются домой ночью поздно вечером или ночью. Фонарик так же пригодиться и в хозяйстве, когда необходимо отыскать предмет, закатившийся в труднодоступное темное место…

Обзоры разной техники: http://otnaspodarok.ru/ Как работает USB фонарик?

Приобрести фонарик не составит большого труда, они продаются в любом магазине цифровой техники. С развитием технологий, фонарики стали такими разными. Если Вам приходиться работать за компьютером ночью, а свет включить нет возможности, то Вам просто необходимо приобрести USB фонарик. Такой фонарь очень удобен в использовании и не доставит никаких хлопот. Плюс работы такого фонарика в том, что ему совершенно не нужны батарейки, которые очень часто подводят нас, разрядившись не в подходящий момент.

USB фонарик способен рассеивать свет, и не бить при этом в глаза, как обычный светильник. Принцип работы такого фонарика совсем прост. Все, что нужно, это просто зарядить его от порта компьютера или ноутбука. Несмотря на свои маленькие размеры, он способен хорошо освещать пространство даже в течение двух часов. Для того, чтобы включить фонарик, нужно всего-навсего повернуть часть корпуса.

Зарядив такой фонарик, его можно использовать для подцветки клавиатуры или ноутбука, для чтения или освещения компьютерного блока, во время починки. В комплект с такими фонариками, как правило, входят разные крепления: для чтения книг и для крепления на монитор.

Если Вам не хочется тратить деньги на это чудо-устройство, его можно изготовить самостоятельно. Вам потребуется 12-вольтная лампочка, крышка от пластиковой бутылки, USB провод, пластиковая трубка, маркер или фломастер, прозрачный диск и клей.

Для того, чтобы сделать фонарик, необходимо проделать следующие действия.
1. Отрежьте от пластиковой трубы часть трубки.
2. В пластиковой крышке проделайте отверстие. Диаметр отверстия должен соответствовать лампочке.

3. Возьмите диск и обведите маркером крышку два раза.
4. Вставьте лампочку в отверстие крышки.
5. Вырежьте два рисунка крышек. В одном из них нужно сделать небольшое отверстие, чтобы можно было протянуть провод.

6. Приклейте стеклышко к крышке и припаяйте к лампе 2 проводка. Аккуратно обрежьте часть USB провода.
7. Просуньте его в прозрачную часть с дырочкой и зафиксируйте провода.
8. Соедините две части детали и приклейте крышку к основанию фонаря.
9. С обратной стороны нужно приклеить прозрачный кружок с маленьким отверстием.

Фонарик готов. Остается только подключить его к компьютеру…

Как работает фонарик

1 — Кейс Трубка, в которой находятся части фонарика, включая батареи и лампу (лампочку).

2 — Контакты Очень тонкая пружина или полоска металла (обычно из меди или латуни), которая расположена по всему фонарю и обеспечивает электрическое соединение между различными частями — батареями, лампой и выключателем. Эти части проводят электричество и «все подключают», замыкая цепь.

3 — Выключатель Электроэнергия активируется, когда вы нажимаете выключатель в положение ВКЛ, что дает вам свет. Подача электричества прерывается, когда переключатель переводится в положение ВЫКЛ., Таким образом выключая свет.

4 — Отражатель Пластиковая деталь, покрытая блестящим алюминиевым слоем, которая лежит вокруг лампы (лампочки) и перенаправляет световые лучи от лампы, чтобы обеспечить устойчивый световой луч, который вы видите, излучаемый из фонарик.

5 — Лампа Источник света в фонарике. В большинстве фонарей лампа представляет собой либо вольфрамовую нить (лампа накаливания), либо светоизлучающий диод (твердотельная лампа), также известный как светодиод. Вольфрамовая нить или светодиод светится, когда через нее проходит электричество, производя видимый свет. Вольфрам — это природный элемент, а вольфрамовая нить — очень тонкая проволока. Вольфрамовые лампы необходимо заменить при обрыве вольфрамовой нити. Светодиод содержит очень маленький полупроводник (диод), заключенный в эпоксидную смолу, и эта часть излучает свет, когда через нее проходит электричество.Светодиодные фонарики om широко считаются «небьющимися» и незаменимыми лампами на весь срок службы.

6 — Линза Линза — это прозрачная пластиковая часть, которую вы видите на передней части фонарика, которая защищает лампу, поскольку лампа сделана из стекла и легко разбивается.

7 — Батарейки При активации батарейки являются источником питания вашего фонарика.

Собираетесь ли вы на улице в ночное приключение или оказались в темноте из-за отключения электроэнергии после шторма, удобство портативного света — это всего лишь простая кнопка на фонарике.Но как же работает фонарик?

Как все эти части фонарика работают вместе?

Когда переключатель фонаря переводится в положение ВКЛ, он вступает в контакт между двумя контактными полосками, которые начинают электрический ток, питающийся от батареи. Батареи соединены таким образом, что электричество (поток электронов) проходит между положительным и отрицательным электродами батареи. Батареи опираются на небольшую пружину, которая соединена с контактной полосой.Контактная полоса проходит по длине батарейного отсека и контактирует с одной стороной переключателя. На другой стороне переключателя есть еще одна плоская контактная полоса, которая идет к лампе (лампочке), обеспечивая электрическое соединение. К лампе подключена еще одна часть, которая контактирует с положительным электродом верхней батареи, замыкая цепь к лампе и завершая выработку электричества.

При активации электричеством вольфрамовая нить или светодиод в лампе начинает светиться, производя видимый свет.Этот свет отражается от отражателя, расположенного вокруг лампы. Отражатель перенаправляет световые лучи от лампы, создавая устойчивый луч света, который вы видите излучаемого фонариком. Прозрачная линза закрывает лампу фонарика, чтобы стекло лампы не разбилось.

Когда переключатель фонарика переводится в положение ВЫКЛ., Две контактные полоски физически раздвигаются, и путь электрического тока прерывается, что приводит к прекращению производства света и выключению фонарика.

Чтобы портативный фонарик работал, все вышеперечисленные детали должны быть соединены и установлены на свои места. Иначе у вас разомкнутая цепь и электричество не пойдет.

Как работают светодиодные фонарики

У большинства домовладельцев где-то в доме припрятан фонарик на случай чрезвычайной ситуации или неожиданного отключения электроэнергии. Простым щелчком или нажатием кнопки вы легко активируете устойчивый источник света — но как именно фонарики могут производить свет в ситуациях, когда он вам больше всего нужен? Это распространенный вопрос, и мы готовы ответить на него!

Детали фонарика

Хотя внешне фонарики выглядят так, как будто у них были бы простые механизмы, несколько более мелких деталей работают вместе внутри тела, производя свет.Типичные фонарики содержат следующие компоненты:

• Кожух: Кожух — это внешний защитный кожух, который защищает внутренние механизмы фонаря, включая батареи и лампочку.
• Контакты: По всему корпусу фонарика есть тонкая полоска из меди или латуни, которая создает электрическое соединение между батареями, лампой и выключателем — этот компонент является контактом.
• Переключатель: Чтобы включить или выключить фонарик, пользователи активируют переключатель, который либо сигнализирует поток электричества, чтобы включить свет, либо разрывает соединение, чтобы выключить фонарик.
• Отражатель: На передней части фонарика, вокруг лампочки, находится слой пластика и алюминия, известный как отражатель. Эта деталь перенаправляет лучи лампочки в устойчивый луч.
• Лампа: Лампа — это лампочка, которую фонарик использует для излучения света, обычно это вольфрамовая нить или светодиодная лампа.
• Линза: Защищает лампу от повреждений прозрачная пластиковая линза, расположенная на передней части фонарика.
• Источник питания: При активации источник питания фонарика — часто набор батарей — используется для поддержания устройства во включенном состоянии.

Как части фонарика работают вместе для создания света

Когда переключатель фонарика активирован, он вступает в контакт между двумя контактными полосками, которые проходят вверх и вниз по длине фонарика, завершая соединение и создавая постоянный поток электричества. Эти контакты подключаются к пружине, расположенной в основании батарей.

Пружина соединена с батареей, позволяя электричеству течь от положительной клеммы батареи через лампу и обратно к отрицательной клемме батареи.Этот обмен электричеством позволяет лампочке или светодиоду светиться. Как только лампа активируется, отражатель направляет этот новый свет в устойчивый луч, направленный вперед и наружу через линзу.

Когда переключатель выключен, контактные полоски физически разделены, прерывая путь прохождения электрического тока и выключая свет. Если ваш фонарик не работает должным образом, вероятно, произошел перерыв в электрическом соединении, что препятствует подаче энергии и мешает фонарику светиться.

Уверенно перемещайтесь во тьме с Panther Vision

Никогда больше не попадитесь в темноту без исправного фонарика! В Panther Vision мы предлагаем первоклассные портативные осветительные решения с функцией громкой связи с яркими светодиодными лампами для идеального освещения. Мы производим все наши фонари и осветительные устройства FLATEYE ™ из лучших материалов, рассчитанных на длительную работу с водонепроницаемыми и небьющимися корпусами, долговечными литиевыми батареями и различными вариантами светового потока для любой ситуации.

Купите наш ассортимент светодиодных фонарей FLATEYE ™ или других осветительных приборов сегодня — мы гарантируем, что вы найдете правильное решение, которое сделает вашу жизнь проще. Чтобы узнать больше о наших продуктах, свяжитесь с нами через Интернет.

Полная схема

: как работает фонарик? | Научный проект

Цепи

, которые часто используют батареи и провода для питания полезных устройств, таких как лампочки, несут ток, когда они находятся в замкнутой цепи , , что означает, что электричество может перемещаться по петле. Сопротивление , которое является свойством материала, можно найти в батареях, проводах, лампах и других устройствах, и именно оно вызывает расход энергии в системе.

Как построить схему для создания фонарика? Как разные напряжения влияют на яркость лампы?

• Фонарик с 2 батареями размера D
• 1 фут изолированного (покрытого) провода
• Инструмент для зачистки проводов
• Клейкая лента или изолента
• 2 батареи размера D
• 2 батарейки AA
• 2 батарейки размера AAA

1. Отвинтите верхнюю часть лампочки, снимая заднюю половину, в которой находятся батареи.
2. Попросите взрослых помочь вам снять 1,5 дюйма изоляции с обоих концов провода.
3. Оберните один конец оголенного провода вокруг металлической части в нижней части лампы. Как вы думаете, почему здесь должен быть оголенный провод?
4. Сверните другой оголенный конец провода в спираль, которая может плотно прилегать к плоскому дну батареи
5. Чтобы проверить каждую батарею, сначала прижмите положительный полюс батареи к нижней части металлического конца лампочки.
6. Затем прижмите свернутый в спираль конец провода к отрицательной клемме аккумулятора, чтобы замкнуть цепь. Запишите свои наблюдения, обязательно отметив, какой тип батареи вы использовали и загоралась ли лампочка при замыкании цепи. Если это так, запишите, насколько он был ярким, используя такие слова, как «яркий», «нормальный» или «тусклый».
7. Обмотайте две батареи одного типа изолентой или изолентой. Положительная клемма одной батареи должна соприкасаться с отрицательной клеммой другой.
8. Повторите шаги 5 и 6 с двойной батареей. Запишите свои наблюдения, обязательно отметив, какой тип батареи вы использовали, сколько вы использовали, и загоралась ли лампочка при замыкании цепи. Если это так, запишите, насколько он был ярким, используя такие слова, как «яркий», «нормальный» или «тусклый». Делает ли свет ярче использование большего количества батареек?

Примечание. Не увеличивайте количество батарей. Хотя свет иногда может все еще гореть, слишком большой ток, протекающий по цепи, может сжечь лампочку.Батареи, используемые в этом эксперименте, имеют низкое напряжение и являются самыми безопасными в использовании.

Батарейки

D, AA и AAA включат цепь. Две батарейки загорят лампочку ярче, чем одна батарейка.

Батарейки

D, AA и AAA имеют одинаковое напряжение, поэтому все они будут обеспечивать достаточный ток, чтобы зажечь лампочку, когда цепь замкнута. Батарейки D больше, чем батареи AA, а батареи AA больше, чем батареи AAA. Для батарей с одинаковым напряжением более крупная батарея будет иметь больший срок службы, чем меньшая.Использование двух батареек вместо одной должно было сделать свет ярче. Это потому, что вы подали на схему большее напряжение и, следовательно, больше тока. Чем больше ток, тем больше электронов течет в нить накала. Впоследствии, больше энергии испускается , или высвобождается в форме света.

Когда цепь замкнута (то есть, когда нижний провод касается отрицательной клеммы батареи), через цепь может течь ток. Когда провод не подключен, току некуда идти.Вот почему свет не включается. Важно, чтобы концы проводов были зачищены, чтобы металл провода мог контактировать с металлом батареи. Покрытие на проводе является изоляцией, препятствует потоку электронов и препятствует цепи. Это делает провод с покрытием безопасным для прикосновения, когда через него протекает ток.

Лампочки содержат светоизлучающие провода, называемые нити . Лампы также могут быть заполнены различными газами, которые имеют цвета, подобные неоновому. Когда ток проходит через лампу, нить накала нагревается и испускает излучение в виде света и тепла.Старомодные лампочки обычно очень сильно нагреваются и могут быть опасны. Многие лампы в фонариках, декоративных светильниках и электронике теперь заменены лампами LED , которые более безопасны и более энергоэффективны.

Вы можете попробовать повторить этот эксперимент с разными типами маленьких лампочек, например, со светодиодной лампочкой, чтобы увидеть, получите ли вы другие результаты.

Заявление об ограничении ответственности и меры предосторожности

Education.com предоставляет идеи проекта Science Fair для информационных целей. только для целей.Education.com не дает никаких гарантий или заверений относительно идей проектов Science Fair и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта Science Fair, вы отказываетесь от отказаться от любых претензий к Education.com, которые возникают в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и идеям проектов Science Fair покрывается Политика конфиденциальности Education.com и Условия использования сайта, которые включают ограничения по образованию.ком ответственность.

Настоящим дается предупреждение, что не все идеи проекта подходят для всех индивидуально или при любых обстоятельствах. Реализация идеи любого научного проекта должны проводиться только в соответствующих условиях и с соответствующими родительскими или другой надзор. Прочтите и соблюдайте правила техники безопасности всех Материалы, используемые в проекте, являются исключительной ответственностью каждого человека. Для Для получения дополнительной информации обратитесь к справочнику по научной безопасности вашего штата.

Как работает фонарик? — Внутри фонарика

От кемпинга до пеших прогулок, от катания на лодке до каякинга, от катания на лыжах до прогулки на снегоступах — одна часть оборудования в основном важна для вашей безопасности — фонарик, будь то светодиодный или тактический фонарик. Чтобы избежать проблем с ним в течение дня, полезно знать, как работает фонарик.

В этой статье мы познакомим вас со всеми частями фонарика и покажем, как работает фонарик, чтобы вы знали не только, как им пользоваться, но и что может быть проблемой, если он внезапно перестанет работать.

Части фонарика

Чтобы понять, как работает фонарик, важно знать его части и их назначение в фонарике.

• Корпус чаще всего имеет форму трубы и используется для размещения всех остальных частей.
• Контакты — это тонкие металлические провода, используемые для передачи электроэнергии от батарей через выключатель к лампе.
• Переключатель используется для включения и выключения фонарика. Когда он включен, он пропускает электрический ток и включает фонарик, а когда он выключен, он блокирует ток, и фонарик остается выключенным.
• Отражатель изготовлен из пластика и покрыт алюминиевым слоем. Его цель — перенаправить световые лучи от лампы и сохранить устойчивый и сильный световой луч.
• Лампа является прямым источником света и может исходить либо от лампы накаливания (вольфрамовая нить), либо от светодиода. Хотя оба имеют одну и ту же цель, они работают по-разному. Если у вашего фонарика маленькая лампочка, рано или поздно вам придется заменить лампочку, потому что вольфрамовая нить со временем изнашивается и ломается.С другой стороны, светодиодные фонарики считаются «лампами на весь срок службы».
• Линза расположена в передней части фонаря и используется для защиты самой лампы.
• В качестве источника питания фонарика используются батарейки.

Как работает фонарик

Теперь, когда вы знаете все части фонарика, пора узнать, как они используются и каково их предназначение в рабочем фонарике.

Первое, что вам нужно сделать, чтобы включить фонарик, — это перевести переключатель в положение «ON».Это обеспечит контакт между двумя контактными полосками и вызовет электрический ток, который начинается от батарей. Электроэнергия передается от батарей через контактную полосу, которая проходит до одной стороны переключателя. Затем он перемещается на другую сторону переключателя благодаря плоской контактной планке, продолжает свой путь к лампе и зажигает лампочку.

При зажигании лампа начинает светиться и создает свет, который начинает отражаться благодаря отражателю, который также перенаправляет его наружу и направляет через линзу, создавая устойчивый луч.

Если вы хотите выключить его, все, что вам нужно сделать, это переместить переключатель в положение «ВЫКЛ». Это приведет к разделению этих полосок, что прервет электрический ток и прекратит светообразование.

Причины, по которым он может перестать работать

Хотя это довольно просто, есть несколько вещей, которые могут повлиять на фонарик и привести к его прекращению работы:

• Все части должны быть правильно подключены и в определенном порядке, чтобы заставить его работать.
• Через некоторое время батареи могут разрядиться и полностью разрядиться, и вам, возможно, придется их заменить.
• Если вы не пользуетесь фонариком в течение длительного периода времени и оставляете батареи включенными, они могут вытечь и вызвать повреждение цепей фонарика.
• Если у вас есть фонарик с лампой накаливания, возможно, вам придется менять лампу каждые 1000–2000 часов. Другими словами, вам, возможно, придется менять лампочку примерно каждые три месяца, если вы используете ее каждый день в течение всей ночи.
• Ржавчина и коррозия — это проблемы с металлическими проводниками, если вы используете фонарик в местах с высокой влажностью. В этой ситуации подойдет водонепроницаемый фонарик.
• Наличие дешевого и некачественного фонарика может быть полезно на первых порах, но это может привести к возможным ударам из-за плохой проводки, повреждению из-за падений или встряхивания, закрыванию линз или отражателя… Вот почему вам следует ознакомиться с нашими рекомендациями по использованию фонарей.
• Если оставить фонарик под прямыми солнечными лучами, это может привести к множеству возможных проблем, таких как утечка батареи и т. Д.Вот почему вы всегда должны закрывать аккумулятор или хранить его в рюкзаке, чтобы избежать прямого попадания солнечных лучей.

FAQ

Вот ответы на наиболее часто задаваемые вопросы о том, как работает фонарик:

Q: Как работает линза фонарика?

A:

Линза фонаря предназначена для защиты лампочки от любого возможного воздействия. Он закрывает лампочку и сохраняет ее в безопасности и чистоте.

Q: Для чего нужен фонарик?

A:

Основная цель фонарика — осветить темноту и позволить нам видеть то, что происходит вокруг нас, даже в темноте. Однако иногда его также можно использовать как защитный инструмент, он может помочь вам зажечь огонь, его можно использовать как маркер и как способ привлечь внимание в чрезвычайных ситуациях.

В: В фонариках используется электричество?

A:

Для работы фонарикам требуется электричество, и оно может поступать из нескольких разных источников.Он может поступать либо от батареек AA (фонарик AA), либо от перезарядки (если у вас есть перезаряжаемый фонарик), либо от механического источника — это означает, что есть батареи с механическим питанием, которые используют энергию, обеспечиваемую мышечной силой пользователя.

Q: Почему он называется фонариком?

A:

Самые ранние фонарики, выпущенные в 1896 году, можно было использовать только в течение короткого периода времени, что приводило к «фонарику». С тех пор время и стабильность выросли, но название прижилось.

Q: Как в фонарике соединяются ячейки?

A:

Двухэлементные элементы фонарика чаще всего размещаются последовательно, и если продажи аналогичны и соединены параллельно, напряжение сформированной батареи такое же, как и в отдельной ячейке.

Обзор Globo Surf

Если вы когда-нибудь задумывались, как работает фонарик, чтение этой статьи поможет вам понять, что происходит, когда вы в следующий раз включите его.

Другие обзоры кемпинга:

Фонари Fenix ​​| Как работает фонарик / фонарик?

Основное руководство по эксплуатации фонарика

На этой неделе мы обсудим, как работают современные фонарики, включая источник света, источник питания и функции. В большинстве современных фонарей в качестве источника света используются светодиоды или светодиоды. Есть еще несколько компаний, которые используют лампы накаливания в качестве источника света, даже несмотря на то, что они имеют более короткий срок службы и их приходится заменять чаще.В большинстве фонарей источник света либо светодиод, либо лампа установлена ​​вокруг отражателя. Эта часть фонарика обычно закрывается линзой или прозрачной крышкой. Затем эта область подключается к источнику питания. Наиболее распространенными источниками питания современных фонарей являются аккумуляторные и неперезаряжаемые батареи. Затем источник питания контактирует с переключателем, обычно расположенным на задней части фонарика. Переключатель позволит источнику питания замкнуть цепь на источник света, давая таким образом питание фонарику.Так работают 90% фонарей в мире.

Источники света

---

Источник света накаливания. Как мы уже упоминали ранее, все еще есть несколько компаний, которые используют лампы накаливания в качестве источника света. Лампы накаливания были первым источником света фонарей. Срок службы лампы накаливания очень короткий, иногда всего несколько часов. Большинство компаний, выпускающих фонарики, которые используют лампы накаливания, позволяют пользователю легко заменить лампу.Световой поток ламп накаливания варьируется от низкого до среднего. Некоторым удалось достичь мощности около 500 люмен. Некоторые фонарики, в которых используются лампы накаливания, также могут работать от аккумуляторных батарей. Наиболее распространенный источник питания для этих фонарей — это батарейки типа D и батарейки типа AA и AAA для фонарей меньшего размера.

Светодиодный источник света. Далее у нас есть светодиоды или для краткости светодиоды. Этот источник света для фонарей стал очень популярным за последние два десятилетия.По сравнению с лампами накаливания светодиоды имеют гораздо больший световой поток, более длительный срок службы и менее хрупкие. Еще одно преимущество светодиодов состоит в том, что они обеспечивают более длительный срок службы батареи и имеют широкий диапазон цветовых температур. Светодиоды также могут питаться от аккумуляторных и неперезаряжаемых батарей. Для включения большинства современных светодиодных фонарей требуется напряжение от 3,2 до 3,9. Многие светодиодные фонарики были перезаряжаемыми. Одним из примеров может быть Fenix ​​RC40, перезаряжаемый фонарик с максимальной мощностью 6000 люмен.

Источник питания

---

Вы обнаружите, что в большинстве современных фонарей в качестве источника питания используются одноразовые батарейки. Другие фонарики могут использовать как перезаряжаемые, так и неперезаряжаемые источники питания. Ярким примером этого может быть Fenix ​​PD35TAC, в котором используется неперезаряжаемый аккумулятор CR123A или аккумулятор 18650. Главное, что нужно учитывать, — это как часто будет использоваться свет. Если он используется часто, лучшим вариантом может быть аккумуляторная батарея.Вы также должны учитывать, что обычные щелочные батареи могут быть опасными, и их не следует оставлять внутри батареи на длительное время. Было сделано много усовершенствований, чтобы обеспечить надежный источник питания для современных фонарей, некоторые компании даже разработали фонари на солнечных батареях. Наиболее распространенными батареями для фонарей являются AA, AAA D-Cell, CR123, 18650, 14500, 16340 и 26650. Большинство упомянутых батарей доступны в неперезаряжаемых или перезаряжаемых вариантах.

Отражатели для фонарей

---

Отражатель — очень важная часть фонарика, которая способствует его функциональности. В зависимости от типа отражателя это определит, является ли фонарик прожектором или прожектором. Существуют также фонарики с фокусирующими отражателями, которые позволяют фонарю переключаться между прожектором и прожектором. Наиболее распространенными типами отражателей являются отражатели «апельсиновой корки», они обеспечивают очень однородный световой луч, но создают эффект прожектора.Гладкие и полированные отражатели используются для создания эффекта прожектора для фонарика. В зависимости от типа отражателя каждого фонарика, которое вы делаете, для каждого из них устанавливается разная дальность выброса. Бросок представляет собой видимую досягаемость источника света, гладкий и полированный отражатель, который создает луч прожектора, будет иметь большее расстояние или видимое расстояние по сравнению с отражателем из апельсиновой корки. Другой аспект отражателей фонарей — это угол, под которым они расположены, это также определяет расстояние луча или расстояние.

Выключатели для фонарей

---

Это также очень важная часть любого фонарика. Переключатель не только позволяет вам замкнуть цепь источника питания на источник света, но в некоторых случаях он также регулирует количество люменов, которое будет выдавать фонарик. В зависимости от марки фонарика у некоторых из них будет задний переключатель, или боковой переключатель, или и то, и другое. Некоторые примеры — Fenix ​​E35UE, у которого есть только боковой переключатель. Другой пример — Fenix ​​TK16, у которого есть только задний переключатель.Выключатель, как упоминалось ранее, позволит вам включать и выключать фонарик. Это также может позволить вам увеличить или уменьшить количество люменов. Некоторые современные фонари имеют цифровую регулировку, это означает, что они автоматически уменьшают свой текущий световой поток при достижении определенной температуры или при потере определенного количества энергии. Многие производители фонарей применяют это в качестве защитной и профилактической меры.

Конструкция кузова

---

Вы обнаружите, что большинство современных фонарей изготавливаются из алюминия, стали или пластика.Наиболее распространенным из них является алюминий, особенно в светодиодных фонариках, поскольку они обеспечивают равномерное рассеивание тепла и значительно меньше веса, чем сталь или медь. Корпус фонаря обычно состоит из двух или трех частей. Головной убор будет удерживать светодиод или лампочку, печатную плату и отражатель. Эта часть иногда может быть интегрирована с корпусом фонаря. Корпус фонаря надежно удерживает батареи на месте, и в зависимости от модели может также иметь переключатель. И последняя — это задняя крышка, эта деталь ввинчивается в корпус и удерживает аккумулятор внутри.Некоторые задние крышки могут иметь пружину или переключатель сзади.

Все эти компоненты работают вместе, чтобы фонарик работал.

Внутри шейкер-фонарика Галерея изображений

Всего за одну минуту вы можете встряхнуть свой путь к включению этого безбатарейного источника света, известного как шейкер-фонарик.

Свет от фонарика исходит от светодиода или светоизлучающего диода через линзу.

Мощность светодиода возникает от движения магнита через катушку с проволокой на трубке.Каждый раз, когда магнит проходит через катушку проводов, магнит генерирует импульс электричества. Вот что происходит, когда вы встряхиваете фонарик.

Конденсатор позволяет использовать фонарик, не встряхивая его. Конденсатор работает в основном как батарея, но с одним большим преимуществом: он заряжается сразу, и после нескольких встряхиваний фонарик уже можно использовать.

Переключатель включения / выключения завершает соединение между конденсатором и светодиодом, включая его, позволяя накопленной электроэнергии достигать его.

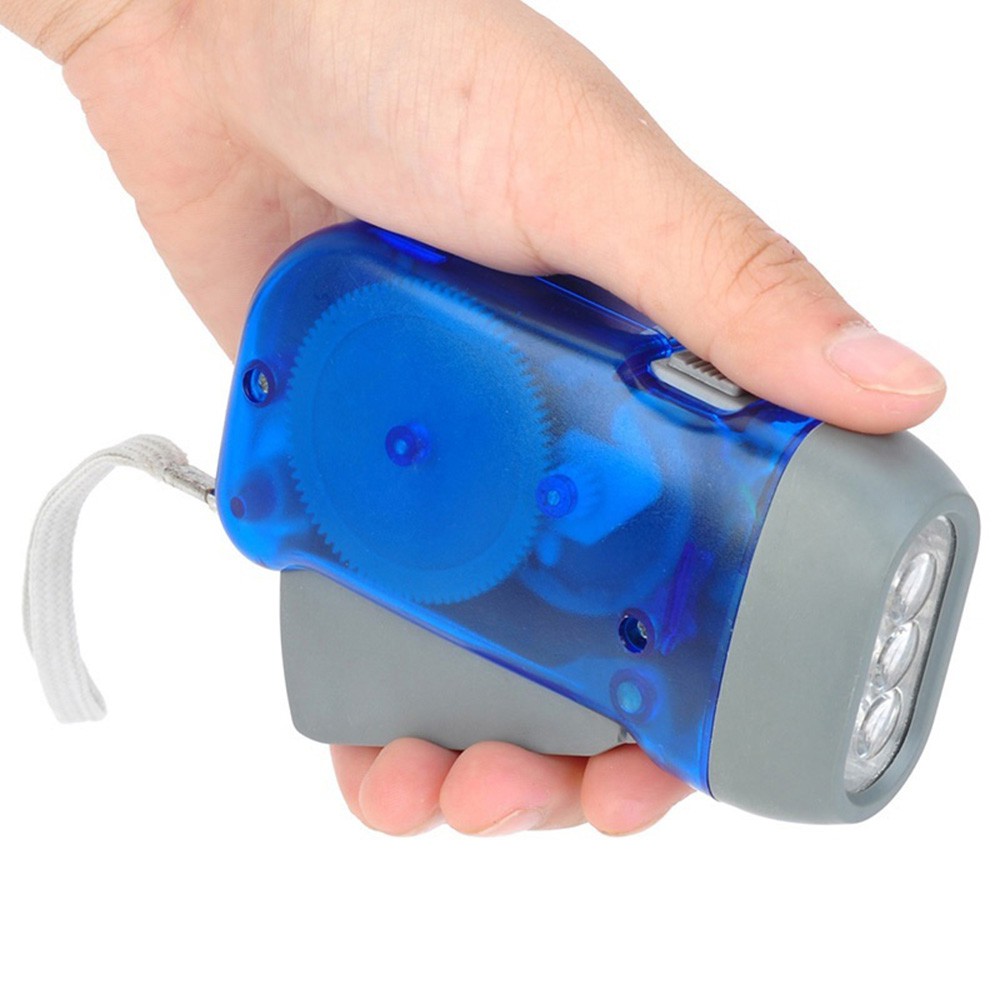

Сила руки возникает не только от встряхивания магнита вперед и назад. На самом деле чаще встречаются устройства с приводом от руки. На фото изображен стоячий фонарь лодки, который запитан именно таким образом.

Хотя мы не склонны думать об этом, когда дело доходит до устройств с ручным приводом, ранние автомобили когда-то требовали ручного запуска, чтобы создать начальную искру, необходимую для работы двигателя.

Этот радиоприемник работает на солнечной энергии и может производить электричество для работы вручную.Он даже оснащен фонариком!

Избавьтесь от неиспользованных бумаг, журналов или газет, используя этот ручной шредер журнальный столик от Voos Furniture, чтобы создать свое собственное произведение искусства.

Созданный мастером-амишей, этот кривошипный миксер от Lehmans работает как стандартный стационарный миксер, за исключением того, что он не требует энергии. Имея две скорости, этот миксер полезен в походах или во время отключений электроэнергии.

Дети дают заводным игрушкам мощность, необходимую им для бега. Эти игрушки могут работать по-разному, но робот, показанный выше, работает, поворачивая рукоятку на бок! Для получения дополнительной информации см. 10 основных гаджетов.

Как работают светодиодные фонари?

Светоизлучающие диоды

Фонарики и другие портативные устройства — отличное место для использования диодов из-за их долговечности и увеличения срока службы батарей. Светодиоды работают благодаря диоду — полупроводниковому электронному компоненту, который содержит два электрода, также называемые клеммами, которые генерируют свет, когда через них проходит электричество. Каждый диод содержит полупроводниковый кристалл и отражающую чашку и заключен в прозрачную или окрашенную эпоксидную смолу.Они подключаются к розетке через две клеммы: один анод (втекающий), а другой катод (выходящий). Светодиодные фонарики — это фонарики, которые заменили традиционную лампочку на светоизлучающий диод.

Использование светодиодных фонарей

Светодиоды в обычных ручных фонариках размещены в параболической отражающей полости, закрытой прозрачной линзой для защиты диода. Источником питания для зажигания диода служит необходимая серия батареек. Диод и батареи разделены переключателем.Весь механизм, батареи и переключатель размещены в трубке или соответствующем корпусе для требуемых батарей. Эта замкнутая цепь заряжает диод при переводе переключателя в положение включения, тем самым позволяя току проходить через светодиод. Излучаемый свет является ярким, четким и интенсивным и отражается от отражающей полости через линзу и выходит в окружающую область. Линза контролирует область, в которой может распространяться свет, и направляет луч, заполняя широкую или узкую область.

Преимущества и недостатки

Использование светодиодного источника света дает множество преимуществ. Светодиоды служат дольше, более надежны и потребляют гораздо меньше энергии. Поскольку они заключены в пластиковое покрытие, они намного прочнее и реагируют на падения или злоупотребления, не ломаясь, как лампа накаливания. Поскольку они работают при таких низких температурах, их срок хранения во много раз больше, чем у обычных ламп. Их включение и выключение вызывает минимальный износ. Один из недостатков — подверженность повреждениям статическим электричеством.Что еще более важно, яркость светодиода может вызвать повреждение глаз, если смотреть прямо незащищенными глазами. Никогда не смотрите прямо в светодиодный фонарик.
