Как осуществить монтаж и установку откатных ворот своими руками

Ограждающие конструкции откатного типа эргономичны, удобны и практичны в эксплуатации. Они экономят место перед ограждением, но требуют наличия достаточного пространства вдоль забора для сдвигающейся створки. Монтаж откатных ворот не сложен, но предполагает строгое соблюдение инструкции и установку автоматики, поэтому рекомендуется доверить его профессионалам. Тем же, кто решится сделать это своими руками, следует изучить в деталях инструкции и видео, отвечающие на вопрос как установить откатные ворота самому.

Как правило, установка откатных ворот производится в несколько этапов:

  1. Проверка проема и ограждения на соответствие требованиям производителя ворот;
  2. Подготовка проема к установке сдвижной створки;
  3. Создание бетонного основания;
  4. Установка самих ворот;
  5. Обшивка полотнища створки;
  6. Установка и настройка автоматики.

Рассмотрим процедуру монтажа откатных ворот более подробно.

Проверка ограждения и подготовка проема

Помимо наличия достаточного пространства для сдвигания полотна в сторону вся конструкция ограждения должна быть достаточно надежной, прочной и жесткой, чтобы выдержать ветровые нагрузки и вес от ворот. На выбор комплектующих влияют параметры проема и вес устанавливаемой конструкции.

Сдвигаемой створке не должны мешать деревья и прочая растительность, а также наличие неровностей грунта и нелинейность ограждения. Размер свободного пространства должен быть равен ширине проема вместе с консольной частью.

В рамках подготовительных работ выявляется тип грунта, что в свою очередь может повлиять на способ создания бетонной подушки под рельсу.

Создание бетонного основания

Процесс создания фундамента для откатных ворот состоит из нескольких этапов:

  1. разметка грунта;
  2. выемка грунта;
  3. создание и установка закладного элемента;
  4. заливка ямы бетоном.

Вдоль забора в сторону отката ворот отмеряют расстояние, равное длине бетонного основания. Обычно этот параметр равен половине ширины проезда. При этом ширина основания должна быть равна 400-500 мм. Если опоры ограждения не могут быть использованы для установки ворот, предусматривают яму для установки ответного столба, который должен не заужая прохода примыкать к ограждению. Для автоматизированных ворот также предусматривают возможность укладки кабеля между столбами непосредственно под проездом. Выемка грунта производится обычно на глубину от 1000 мм.

Изготовление и укладка закладного элемента, бетонирование

Для создания закладного элемента используют швеллер 20, длина которого соответствует яме под основание, а также арматуру диаметром 12 мм для создания решетки и соединения конструкции в единое целое. К швеллеру приваривают вертикально ориентированные куски арматуры длиной порядка 1 м и поперечные перемычки. Конструкция опускается в углубление под основание арматурой вниз так, чтобы швеллер своей боковой поверхностью прилегал к столбу ограждения и при этом располагался строго горизонтально по направлению движения створки.

Важным является уровень расположения верхней кромки швеллера. От этого зависит наличие и величина зазора между нижней кромкой ворот и дорожным полотном. Если требуется установка дополнительных опорных столбов, они заглубляются и скрепляются с закладным элементом.

Заливка ямы бетоном

Процедура бетонирования проводится таким образом, чтобы поверхность закладного элемента, а именно швеллера, оставалась непокрытой. На высыхание фундамента под откатные ворота обычно отводят 6-7 дней в зависимости от погодных условий.

Установка самих ворот

Монтаж производится в несколько этапов:

  1. определение и разметка траектории движения сдвижной створки;
  2. подготовка роликовых тележек;
  3. определение границ расположения роликовых опор;
  4. сборка конструкции;
  5. регулировка положения роликовых опор и щита;
  6. установка концевого ролика, а также заглушки несущего профиля;
  7. монтаж верхнего направляющего кронштейна;
  8. монтаж ответного столба;
  9. обшивка полотна ворот;
  10. монтаж автоматики и ловителей;
  11. отладка оборудования.

Схема установки откатных ворот предполагает установку роликовых тележек и определение нахождения роликовых опор. На этапе сборки конструкции роликовые тележки вставляют в профиль и смещают по направлению к центру. Ворота устанавливают на закладной элемент роликовыми опорами, располагая их строго вертикально и ориентируясь при этом на заранее установленную разметку.

Ответный столб создает плоскость для установки ловителей, а также позволяет закрыть технологический зазор. Его устанавливают вплотную и крепят к опорному столбу ограждения на другой стороне ворот от закладного элемента.

Обшивка полотна может быть выполнена с применением различных материалов, начиная от дерева, заканчивая демократичным профлистом. Способ обшивки во многом зависит от выбранного материала и дизайна конструкции в целом.

Уловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотнище створки от раскачивания при значительных ветровых нагрузках.

Установка и отладка работы автоматических систем управления воротами осуществляется строго по инструкции производителя.

Если у вас имеется собственный опыт установки откатных ворот, мы будем рады, если вы поделитесь им с нами в комментариях. Также вы можете задать вопросы специалистам и обсудить нюансы процесса монтажа.

Как правильно поставить откатные ворота, крепеж и установка откатных (рельсовых и консольных) ворот

Большинство владельцев загородных участков интересует: как правильно устанавливаются откатные ворота. Мы расскажем о монтаже самых распространенных систем.

Виды ворот

Откатные (сдвижные) ворота делятся на три вида:

  • подвесные. Принцип работы заключается в том, что воротное полотно перемещается по рельсу прикрепленному к балке, расположенной над проемом
  • консольные. К воротному полотну прикреплена направляющая балка, которая закатывается на ролики, прикрепленные к раме, установленной со стороны отката
  • Рельсовые ролики прикреплены к нижней части воротного полотна. Движется полотно благодаря перемещению роликов по рельсу, установленному вдоль проема

Первый вид используется, как правило, в промышленных зонах. Плюс ко всему из-за высокой металлоемкости система дороже среднестатистических конструкций. Также выглядит система из-за несущей балки над проемом — неэстетично. А главное, из-за балки подвесных откатных ворот въезд для строительных машин, если необходимо будет построить что-то еще, сильно ограничится. Поэтому рассмотрим установку (монтаж) откатных ворот второго и третьего видов.

Установка рельсовых ворот

Монтажная работа таких ворот намного проще и меньше по стоимости, чем ворот консольного вида, конечно, при условии полного соблюдения инструкций. Итак, как же поставить откатные ворота рельсового типа? Начинаем с комплектующих.

Комплектующие

К комплектующим не относится: каркас ворот, заполнение (это может быть, например, роллетный или алюминиевый профиль, сэндвич-панель), автоматика.

  • ролики. Они крепятся к нижней части воротного полотна. В загородных домах хватает обычно пары роликов. Однако, если будет увеличена ширина проема и, следовательно, ширина воротного полотна, для того, чтобы нагрузка была распределена равномерно, а износ снижен, ролики добавляют.
  • рельс, который будет установлен в проеме.
  • верхний фиксатор с роликами для того, чтобы удержать полотно вертикально.
  • улавливатель (один (верхний) или два (верхний и нижний) — зависит от габаритов полотна и обшивки) — паз, в который будет входить полотно, чтобы принять статичное положение.
  • ограничитель хода
  • резиновая заглушка



Пошаговая инструкция

  • готовим территорию. Убираем мусор и снимаем растительные слои, разбиваем оси. Для того чтобы обозначить оси, используем арматуру. Между арматурными штырями натягиваем леску или шпагат.
  • выкапываем приямки под фундамент столбов. В том случае, когда бетонирование не планируют сразу, приямки следует накрыть деревянными щитами.
  • установка металлических сердечников в приямки. Это необходимо, чтобы усилить кирпичную кладку. Также к сердечникам будут привариваться закладные, а к закладным, в свою очередь, будут крепить нащельники.
  • устанавливаем автоматику. Чтобы установить автоматические откатные ворота, к конструкции подводят провод питания. Его подключают к домашней сети и помещают внутрь пластиковой или металлической трубки. Далее провод закапывают в землю на 20-30 см. Оголенный конец провода изолируют при помощи специальных средств. Даже если вы планируете установку механических откатных ворот, советуем  установить провод для автоматики, чтобы избежать трудностей с монтажом в дальнейшем. Привод монтируют, когда полотно откатных ворот уже установлено и настроено. Электропривод размещают со стороны отката ворот. К нижней части створки крепится зубчатая рейка, которая будет находиться в сцеплении с шестерней привода. Таким образом, когда шестерня начнет вращение, ворота будут работать на открывание или закрывание.

  • заливаем бетоном приямки. После бетонирования всю дальнейшую работу, которая связана с фундаментом, начинаем через неделю.
  • выполняем кирпичную кладку столбов. Устанавливаем столбы для откатных ворот. Уложив три кирпичных ряда, привариваем закладную. Каждый столб должен иметь не меньше 3-х, равномерно распределенных, закладных.
  • привариваем нащельники к закладным. Нащельник представляет собой трубу с прямоугольным сечением. На дальний от стороны отката нащельник ставим заглушку, чтобы избежать попадания осадков.
  • установка рельса. Длина рельса должна быть равна ширине полотна умноженной на 2 (для обеспечения полного отката) + 30 см (это будет считаться запасом). Если ворота не тяжелые, то допускается устанавливать систему без фундамента так, чтобы в определенных точках направляющая опиралась на отрезы швеллера. Это поможет сделать проще монтаж на дачном участке. Если проезд оживлен, то применяем основание понадежнее. Рельс бетонируется или крепится на анкеры или дюбели к основанию из бетона: имеются специальные профили с отверстиями под крепежи.
  • крепим ролики к воротному полотну. А точнее к его нижней части. Делают это с помощью сварки или болтов.
  • закатываем воротное полотно. Проверяем его ход по направляющей.
  • к нащельнику крепим верхний фиксатор с роликами
  • Итак, как же правильно закрепить откатные ворота? Ролики крепятся на тот нащельник, который расположен со стороны отката ворот. Нужен он для того, чтобы удерживать ворота в вертикальном положении. Помните, что между роликами должна помещаться (но не “гулять”) створка ворот.
  • ко второму нащельнику крепится верхний улавливатель. На него же ставим заглушку, чтобы избежать попадания осадков.
  • крепим ограничитель хода. Изделие крепится с противоположной стороны отката ворот. Оно останавливает ход створки в крайнем положении. Также не дает полотну выйти за предусмотренный предел. Изделие изготавливают с прорезиненным краем, так что ворота ограничитель не повредит.

Установка консольных ворот

Этот вид ворот является более современным, чем предыдущий. Сегодня все больше хозяев загородных угодий выбирают именно его. Основной плюс — внизу отсутствует монорельс, а значит не придется следить за территорией и своевременно расчищать ее для бесперебойной работы системы.

Комплектующие

  • роликовая тележка 2 штуки
  • нижний, верхний улавливатель
  • направляющая П-образная балка
  • нижний концевой ролик
  • верхний фиксатор с роликами
  • пластина для фиксирования тележки
  • резиновые заглушки



Пошаговая инструкция

  • готовим территорию. Действуем также, как и в предыдущем варианте.
  • выкапываем приямки. В отличие от рельсовых ворот здесь надо будет подготовить три фундамента. Так что выкапываем два приямка для столбов, а один для роликовых опор. Приямок для фундамента роликов необходимо сделать таким, чтобы его длина была не меньше половины проема. К примеру, когда проем 4 метра, приямок составляет — 2 метра. Ширина приямка для роликов около 30 см. В том случае, когда бетонирование планируют не сразу, приямки следует накрыть деревянными щитами.
  • установка металлических сердечников и швеллера в приямки. Столбы устанавливаем точно так же, как и в предыдущем пункте, не забывая про закладные. Что касается приямка для роликов. Туда погружается швеллер, к которому приварен каркас из арматуры. Когда полотно будет двигаться, швеллер, благодаря этому каркасу, не вырвет из бетона. Длина швеллера должна быть не меньше половины проема. Его надо хорошо зафиксировать в приямке, так чтобы он не сместился, когда будет происходить бетонирование. Снаружи швеллер должен быть на одном уровне с асфальтированной площадкой, что легко проверяется с помощью уровня.
  • устанавливаем автоматику
  • следует подвести провод питания к конструкции. Его подключают к домашней сети и помещают внутрь пластиковой или металлической трубки. Далее провод закапывают в землю на 20-30 см. Оголенный конец провода изолируют при помощи специальных средств.
  • привод устанавливают после того, как полотно откатных ворот уже установлено и отрегулировано. Механизм размещают между двумя роликовыми опорами так, чтобы шестерня снаружи была с зубчатой рейкой в зацеплении. Рейка, в свою очередь, крепится к воротному полотну. Таким образом, при вращении шестерни двигается рейка, а значит и ворота.
  • заливаем бетоном приямки. Бетонируем приямки (для столбов и для роликовых опор) вместе с установленными в них металлическими изделиями. Чтобы бетон успел набрать прочности, все работы с фундаментом производим через неделю.
  • выполняем кирпичную кладку столбов, как в предыдущем пункте.
  • привариваем нащельники к закладным. Так же как в предыдущем пункте. На дальний от роликов нащельник ставим заглушку, чтобы избежать попадания осадков.
  • крепим ролики к швеллеру. Роликовые опоры системы можно сразу приварить к швеллеру, или использовать монтажные пластины, чтобы поднять уровень роликов до необходимого. Это зависит от конструкции ворот.
  • закатываем воротное полотно на роликовые каретки. Регулируем каретки и выставляем окончательно по уровню воротное полотно.
  • крепим к нащельнику верхний фиксатор с роликами. Ролики крепятся на тот нащельник, который расположен со стороны роликовых опор.
  • ко второму нащельнику крепится верхний улавливатель
  • крепим нижний концевой ролик. Этот ролик размещают внутри направляющего рельса (при этом он слегка выступает снизу) с той стороны, которая противоположна противовесу ворот.
  • крепим нижний улавливатель. Этот элемент приваривают на дальний от роликовых опор нащельник. На улавливатель должна будет наезжать створка с нижним концевым роликом.
  • крепим верхний улавливатель. К этому же нащельнику (дальнему от роликовых опор) приваривают и верхний улавливатель, только в верхней части.
  • ставим заглушки на направляющий рельс. Делают это для того, чтобы пыль и осадки не попадали внутрь направляющей. Рядом с въездом как консольных, так и рельсовых ворот обязательно должна размещаться калитка. Если откатные ворота устанавливают вместе с калиткой, то материалы для изделий подбираются одинаковые, чтобы придать въездной группе эстетический вид. Одинаковой является и высота конструкций, либо высота калитки равняется высоте верхней кромки забора. Размещают калитку со стороны противоположной стороне отката.

Установка автоматики на откатные ворота

Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.

Начнем с предупреждений!

Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

  • Электронный привод для откатных ворот.
  • Рейка с зубцами.
  • Пульты для ДУ.
  • Элементы для безопасности.
  • Лампа – «сигналка».

Какое еще нужно оборудование:

  • Сварка.
  • Дрель и сверла для металла.
  • Электроприводы для питания.
  • Приводы для подключения элементов безопасности
  • Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закрепление зубчатой рейки

Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.
Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Подключение привода

Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания. Советуем до подключения элементов безопасности отрегулировать привод.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Подключение сигнальной лампы

Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.

Выводы

Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.

Установка откатных ворот своими руками

Монтаж откатных ворот: руководство по проведению установочных работ

Откатные, или сдвижные, ворота — удобное и эстетичное решение для заезда транспорта на частную территорию.

Они, как дверцы в купейном поезде, открываются вдоль забора, за счет чего значительно экономят пространство. Откатные ворота — слегка дорогое удовольствие, которое, тем не менее, остается сегодня весьма популярным.

В отличие от других систем, установка откатных ворот — достаточно сложный и длительный процесс, требующий определенных подготовительных работ. Монтаж такой системы должен производить человек, имеющий опыт в этом деле.

Несколько слов об устройстве откатных ворот

Установка откатной системы невозможна без покупки готового пакета для монтажа, который включает два ролика, несущую П-образную балку, именуемую несущим профилем, концевой ролик, ограничители, уловители, заглушки.

Наборы комплектующих выбирают в соответствии с весом будущей конструкции; существуют маленькие, средние и большие комплекты для монтажа откатных ворот консольного типа.

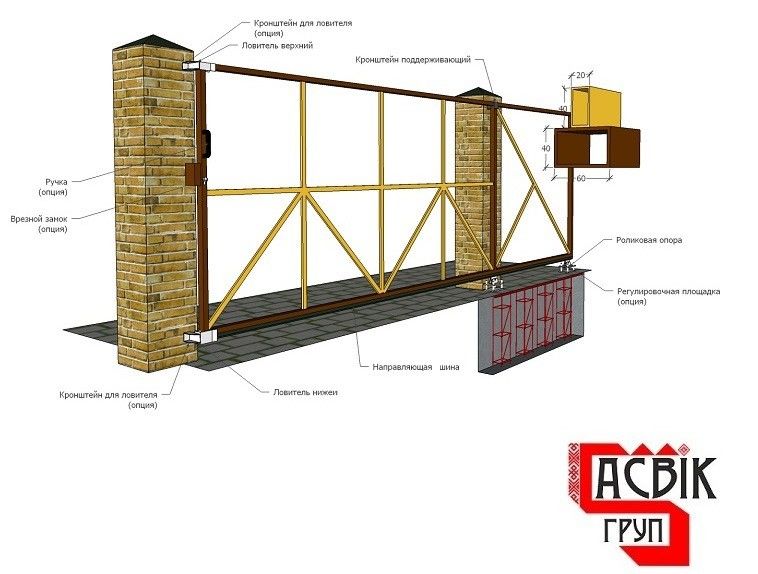

На рисунке 1 предоставлена схема откатных ворот и перечень их комплектующих.

Схема установки откатных ворот

Роликовые опоры (2 штуки) закрепляются на предварительно подготовленную швеллерную заготовку. П-образная балка прикручивается (или приваривается) снизу металлического каркаса так, чтобы роликовые тележки оказались внутри нее. Такого рода установка обеспечивает роликам минимальное загрязнение и длительный срок эксплуатации.

Роликовые опоры крепят к фундаменту посредством специальных пластин или болтов. Такое надежное крепление позволяет им выдержать нагрузку целой конструкции и при этом свободно перемещаться.

Подготовительный этап

Сборка и установка откатных ворот осуществляется в строгой последовательности. Работы начинаем с выкапывания траншеи под фундамент. Ее ширина должна составлять 40–50 см, глубина — от 1,7 до 3 м, в зависимости от степени промерзания грунта в определенной местности. При этом длина будущего бетонного основания равняется половине ширины проезда.

Далее создаем арматурный каркас. Для этого берем швеллер №18 и арматуру диаметром 12 мм (d12), свариваем детали между собой в соответствии с рисунком 2. Швеллер необходим для того, чтобы добавить конструкции прочности и обеспечить долговечность: низколегированная сталь, из которой сегодня производят швеллера, выдерживает воздействия низких и высоких температур и практически не ржавеет. Длина швеллерной заготовки равняется половине ширины проема. Вертикальные арматурные стержни должны уходить в грунт ниже уровня его промерзания.

Арматурный каркас откатных ворот

Дно предварительно выкопанной траншеи засыпаем песком, тщательно утрамбовываем. Затем опускаем в нее арматурный каркас (рис. 3). С помощью строительного уровня проверяем горизонтальность размещения каркаса; ось швеллера должна располагаться строго параллельно линии забора.

Установка швеллера для ворот

Если желаете установить автоматическое управление откатными воротами, необходимо заложить провода, спрятав их в гофрированные трубки. В зависимости от предполагаемого размещения электропривода, пучок проводов может выходить в любом месте фундамента; наиболее правильно это делать посередине.

После установки швеллерной заготовки заливаем фундамент. Для приготовления бетонного раствора понадобится около 5 мешков цемента, 0,3 куба щебня и 0,5 куба песка. В течение последующих 5–7 дней фундамент будет подсыхать, одновременно набирая прочность.

Обобщенная схема подготовительного этапа предоставлена ниже (рис. 4).

Схема подготовки для установки ворот

Руководство по установке откатных ворот

Через 5–10 дней после заливки фундамента можно приступать непосредственно к установке откатной воротной системы. Инструкция по установке предлагает разделить процесс монтажа на несколько этапов:

  1. Подготавливаемся к установке.

Натягиваем шнур вдоль проема для ворот на высоте 20 см от дороги и на расстоянии 3 см от ответного столба. Ориентируясь на этот шнур, мы сможем выровнять положение несущей балки. Вставляем роликовые опоры в балку в необходимой последовательности, после чего смещаем их к центру ворот. Створку вместе с роликовыми тележками, вставленными в несущий профиль (балку), ставим на швеллерную заготовку. Первую и вторую роликовую опоры располагаем в размеченных местах. Ворота выравниваем таким образом, чтобы они расположились параллельно натянутому предварительно шнуру.

  1. Прикрепляем роликовые тележки к швеллеру (рис. 5).

Установка роликовой тележки

Привариваем к швеллеру регулировочную площадку, отвечающую за вторую роликовую опору. Выкатываем ворота до самого конца и проверяем правильность (горизонтальность) их положения. Если все нормально, привариваем регулировочную площадку первой опоры.

Снимаем полотно и роликовые опоры из регулировочных площадок. Привариваем последние к закладному элементу. Обратно закрепляем роликовые опоры на свои площадки; задвигаем полотно откатных ворот.

Обязательно закрываем ворота, еще раз регулируем горизонтальное положение несущей балки. С этой целью гаечным ключом поднимаем или опускаем роликовые площадки.

  1. Регулируем свободный ход.

Для этого правильно устанавливаем положение роликовых тележек, находящихся внутри несущей балки. Берем гаечный ключ, слегка ослабеваем те верхние гайки, которые крепят роликовые опоры и регулировочные площадки. Несколько раз закрываем и открываем ворота. Во время таких действий роликовые опоры внутри несущей балки установятся в правильном положении. После того как ворота начнут перемещаться легко и свободно, плотно затягиваем верхние гайки.

  1. Монтируем концевой ролик и заглушки.

Концевой ролик устанавливаем на лицевой стороне ворот внутри П-образного профиля. Фиксируем ролик болтами. Заглушку (которая вместе с концевым роликом идет в комплекте с откатными воротами) устанавливаем на тыльной стороне полотна. Эта деталь защищает их от заклинивания путем предотвращения попадания снега в профиль.

Крепление верхнего направляющего кронштейна

Далее устанавливаем верхний направляющий кронштейн (рис. 6). Для этого ослабляем крепление его роликов и размещаем деталь под полотном таким образом, чтобы ролики соприкасались с верхней кромкой полотна, а та часть кронштейна, которая предусмотрена для крепежа, направлялась в сторону опорного столба. Прижимаем кронштейн к столбу и фиксируем его крепежными деталями.

  1. Обшиваем рамный каркас ворот профнастилом (рис. 7).

Обшиваем ворота профнастилом

Нарезаем полоски профилированного листа в соответствии с нужным размером. Устанавливаем профнастил, начиная от передней кромки воротной системы. Крепим нарезки с помощью саморезов или заклепок. Накладываем листы обшивки друг на друга.

  1. Устанавливаем уловители.

Предназначение нижнего уловителя — частичное снятие нагрузки с роликовых тележек при закрытом положении ворот; верхний уловитель держит закрытое полотно от раскачивания в период воздействия парусных нагрузок. Для определения положения нижнего уловителя полностью закрываем ворота и совмещаем его с концевым роликом. Верхний уловитель размещается так, чтобы в закрытом положении ворот его скобы касались защитных уголков.

  1. Монтаж автоматики.

Последний этап для тех хозяев, которые желают, чтобы ворота открывались автоматически путем нажатия на одну кнопочку. Перемещаются откатные ворота в таком случае по зубчатым рейкам, которые можно найти в любом строительном магазине в комплекте с крепежными инструментами. Рейки устанавливаются на несущем профиле. Кроме реек, следует приобрести электропривод, лампу-маячок, пульт и ключ, установка которых проводится в соответствии с инструкциями и схемами, прилагаемыми к данному оборудованию.

Общая схема откатных ворот отображена ниже (рис. 8).

Полная схема откатных ворот с электроприводом

Установка откатных ворот — задание трудновыполнимое, но реальное.

Для того чтобы самому установить ворота, потребуется определенные практические и теоретические знания, физическая сила и, естественно, сами откатные ворота со всеми комплектующими. При условии правильной установки откатная система прослужит не один десяток лет.

Монтаж откатных ворот, установка откатных ворот

    org/BreadcrumbList»>
  1. Главная
  2. Знаете ли Вы? — Информация для клиентов
  3. Откатные ворота
  4. Монтаж

Качественный, правильный монтаж — важное условие долговечности, удобства, надежности откатных ворот. Работы по их установке проводятся в несколько этапов: подготовка оснований, монтаж конструкции, установка дополнительного оборудования. Каждый из этих этапов необходимо рассмотреть подробнее.

Подготовительные работы при монтаже откатных ворот

1. Обустройство несущих столбов

Несущие столбы должны иметь ширину не менее 20 см. Их изготавливают из стали, бетона, кирпича. Возможно использование любых сочетаний данных материалов. Столбы устанавливаются по краям забора и связываются с ним. Между собой они связываются с помощью ленточного фундамента. Сами столбы бетонируются в обустроенный для них фундамент, объем бетона для каждого столба должен составлять как минимум 0,3 м3. Монтаж несущих столбов проводится так, чтобы они располагались строго вертикально. Отсутствие отклонений контролируется с помощью строительного уровня. Установленные несущие столбы, формирующие проем для откатных ворот, должны быть не ниже полотна их створки.

2. Установка опорной рамы

При монтаже откатных ворот рама располагается таким образом, чтобы широкая полка швеллера находилась на уровне грунта. В обязательном порядке перед бетонированием рама выравнивается по горизонтали, а также относительно боковых столбов. В итоге рама должна занимать точно то положение, которое предусмотрено проектной документацией или инструкцией производителя.


3. Закладка фундамента под опорные столбы и опорную раму

По опыту специалистов компании Master Company, для установки откатных ворот в Москве и Московской области фундаментное основание обустраивается в траншее глубиной не менее 1,7 м. Из них 0,4 м должно приходиться на песчано-гравийную отсыпку. Для других регионов глубина траншеи определяется глубиной промерзания в соответствии с региональными строительными нормами.

4. Подвод электрического кабеля для подключения автоматики

Электрические кабели прокладываются в грунте или фундаменте. При прокладке их необходимо помещать в металлические трубы с диаметром не меньше 25 мм. Также допустимо использование гофрированных либо пластиковых труб с внутренним диаметром от 15 до 25 мм. При прокладке кабеля через фундамент трубу нужно разместить заранее, до бетонирования. Внутри нее пропускается металлическая проволока или прочный шнур. С его помощью позже будет протянут кабель.

В зоне проезда трубы укладываются на глубину не менее 300 мм. В точке вывода кабель должен выходить из земли не менее, чем на 50 мм. После окончания работ по прокладке кабеля места его выхода из труб надежно герметизируются, чтобы предотвратить попадание внутрь влаги.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.


3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры «Мастер Компани» рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.


Установка дополнительных комплектующих и оборудования

На финальном этапе монтажа откатных ворот проводится установка дополнительных комплектующих: механических запоров, замков, ручек. Для их крепления используются монтажные площадки и саморезы. Далее выполняется монтаж автоматики. Он проводится по инструкции производителя. При необходимости, наши сотрудники готовы выполнить ремонт откатных ворот сторонних производителей.

В Master Company вы можете купить откатные ворота по доступной цене, а также заказать их монтаж. Также компания предлагает распашные автоматические ворота, шлагбаумы и защитные жалюзи.

3D-Панорама шоу-рума

Откатные ворота своими руками — Dh-ural.ru

Откатные ворота своими руками

Установка откатных (сдвижных) ворот не сложна, но предполагает четкое представление о конструкции таких ворот и последовательное выполнение всех этапов их монтажа. Тому, кто решится установить откатные ворота своими руками, следует внимательно ознакомиться с приведенными ниже текстом и видеороликом.
Конструкция откатных ворот

Комплектующие-для-откатных-ворот


В основе откатных ворот лежит консольная конструкция. Наиболее актуальным для дачи или загородного дома является вариант, когда стальная консольная труба (балка прокатная), крепится к нижней части ворот. Именно при таком расположении консоли – снег воротам не помеха, и сам проем ворот остается свободным от каких-либо элементов конструкции. При эксплуатации ворот эта консоль движется по роликовым опорам, которые установлены на специально организованном фундаменте. Полотно откатных ворот представляет собой металлическую раму, облицованную стальным листом, профильным листом, сэндвич-панелями или др. материалом.

Качество и надежность откатных ворот, в первую очередь, зависят от качества консольной балки и роликов. При этом размеры консольной балки и роликов должны соответствовать размерам и весу ворот, с которыми они будут использованы. Во-вторых, чтобы установленные ворота имели минимальный люфт и выдерживали действующую нагрузку, консольная балка и ролики должны быть одного производителя и поставляться в комплекте. На качество откатных ворот влияет и то, насколько устойчивы комплектующие (консольная балка, ролики, другие металлические элементы конструкции), а также крепежные элементы к коррозии, к воздействию солнечных лучей и атмосферным осадкам. Качество откатных ворот повышается с применением порошковой покраски при производстве ворот, т. к. такая технология позволяет сохранять цвет на долгие годы.

Монтаж

1 Подбор комплектующих

В общем случае, для сборки откатных ворот понадобятся:
• балка прокатная;
• навесной столб ловителя;
• опора роликовая для балки
• система роликов и устройства направляющие для балки;
• комплект ловителей для балки;
• защитные крышки для балки.
От правильного выбора комплектующих для самостоятельной установки откатных ворот во многом зависит последующая надежная эксплуатация ворот. При выборе следует учитывать, в первую очередь, размеры проема (ширина, высота) и материалы полотна ворот. Нужно также заранее определиться с необходимостью установки автоматики, калитки и других опций.
Размеры проема определяют один из главных элементов откатных ворот – длину консольной (прокатной) балки. Например, если проем ворот составляет 4000 мм, то расстояние для откатывания таких ворот в идеале должно быть в полтора раза больше, чем проем ворот, т.е. 4000 мм*1,5=6000 мм. Длина откатных ворот для такого проема тоже будет 6000 мм. В этом случае и длина консольной балки должна быть 6000 мм.
Выбор комплектующих зависит от веса полотна ворот, который определяется размерами и материалами полотна ворот. Для примера, рама стандартных откатных ворот с размерами 4000 мм*2000 мм весит до 100 кг. Материал обшивки – профильный лист с удельным весом 5 кг/м.кв. Посчитать примерный вес такой конструкции не составляет особого труда. От веса полотна откатных ворот зависят не только размеры, материал и покрытие комплектующих (роликов, направляющих, фиксирующих устройств), но и их стоимость.
В настоящее время на рынке представлен широкий ассортимент комплектов для откатных ворот, с помощью которых можно установить их самостоятельно. Компания Дорхан-Урал предлагает наборы комплектующих, предназначенных для самостоятельной сборки уличных (откатных) ворот весом до 600 кг с консольной балкой длиной 6000 мм и весом до 1200 кг с консольной балкой длиной 8000 мм. Навесной столб ловителя не входит в эти комплекты. Его можно приобрести отдельно. При необходимости, также могут быть отдельно приобретены различные опции («лежачий полицейский», калитка, и др.), не входящие в набор комплектующих, предназначенных для самостоятельной сборки откатных ворот.
Те, кто планирует установку автоматических откатных ворот, могут приобрести необходимое оборудование и различные аксессуары (пульты, радиоприемники, сигнальные лампы) производства Дорхан.

2 Изготовление рамы

Для изготовления рамы откатных ворот чаще всего используют стальную профильную трубу сечением 60х40 мм или 60х60 мм. Затем на раму накладывается полотно из выбранного материала. Самостоятельное изготовление рамы для откатных ворот требует определенных знаний и навыков, т.к. даже легкая кривизна рамы отразиться на устойчивости полотна ворот.
Компания Дорхан-Урал предлагает уже готовые рамы для откатных ворот различных размеров под заполнение профильным листом и сэндвич-панелями. Благодаря предлагаемому ассортименту сэндвич-панелей можно подобрать полотно ворот различного дизайна. Рамные конструкции для откатных ворот производства Дорхан устойчивы к коррозии, т.к. в них отсутствуют сварные соединения, а все крепежные элементы имеют покрытие цинком.

3 Подготовка проема к установке полотна ворот

При открытии полотно ворот откатывается вдоль ограждения во внутреннюю часть территории, поэтому необходимо предусмотреть столько места, чтобы оно полностью уходило за ограждение. Движению откатных ворот не должны мешать неровности грунта, растительность или нелинейность ограждения.

4 Создание бетонного основания

Платформа для основания откатных ворот должна быть забетонирована на глубину промерзания. В зависимости от регионов глубина фундамента может быть 1.5 – 2 метра.
Процесс создания фундамента для основания откатных ворот в общем случае состоит из следующих работ:
• разметка грунта;
• выемка грунта;
• изготовление и установка закладного элемента;
• заливка котлована бетоном.
Для установки автоматических откатных ворот именно на этом этапе проводят укладку кабеля между опорными столбами ограждения непосредственно под проездом (см. схема монтажа автоматики).
Закладной элемент, как правило, изготовляют из швеллера и уголка. В качестве уже готового закладного элемента компания Дорхан-Урал предлагает бетонируемую (силовую) раму.
В видеоролике подробно показан процесс установки силовой рамы и заливки ее бетоном. Разметку грунта, которая определяет местоположение и размеры котлована, проводят в соответствии с картой монтажа. Силовую раму устанавливают в котловане таким образом, чтобы ее передний опорный столб располагался заподлицо со столбом Заказчика (опорным столбом ограждения) и при этом строго горизонтально по направлению движения полотна ворот. Перед заливкой бетоном силовую раму закрепляют с помощью отрезков арматуры.

5 Установка самих ворот

5.1 Установка столба ловителя

Столб ловителя необходим для установки ловителей, а также для закрытия технологического зазора. Его устанавливают заподлицо с опорным столбом ограждения, который находится на другой стороне ворот от закладного элемента. В видеоролике показан процесс установки столба ловителя двух видов: путем бетонирования и крепления анкерными болтами к столбу Заказчика (опорному столбу ограждения).

5.2 Установка роликовых опор

Порядок установки роликовых опор показан в видеоролике. Роликовые опоры устанавливаются непосредственно на фундамент для основания откатных ворот на болты, приваренные к силовой раме. На этом этапе выставляется необходимый просвет ворот в соответствии с размером, указанным в карте монтажа.

5.3 Установка площадки для электропривода

Для автоматических откатных ворот необходимо установить площадку для электропривода (см. схема монтажа автоматики). Порядок ее установки показан в видеоролике. Площадка для электропривода не входит в набор комплектующих, предназначенных для самостоятельной сборки откатных ворот. Компания Дорхан-Урал предлагает приобрести площадку для электропривода отдельно.

5.4 Монтаж направляющего устройства

Направляющие устройства обеспечивают удержание и движение ворот сверху. Порядок установки направляющих устройств на опорные столбы силовой рамы показан в видеоролике.

5.5 Установка полотна ворот

Установка щита (полотна ворот) с балкой показана в видеоролике. Щит с балкой задвигается в направлении роликовых опор. После установки щита (полотна ворот) с балкой на роликовые опоры необходимо добиться вертикальности ворот с помощью регулировки кронштейнов направляющих устройств.

5.6 Установка поддерживающего (концевого) ролика

Поддерживающий ролик устанавливают в переднюю часть балки, чтобы конструкция не провисла. Порядок его установки показан в видеоролике.

5.7 Монтаж крышки задней

Задняя крышка задвигается в заднюю часть балки для защиты роликов внутри ее от попадания влаги, пыли и различных посторонних предметов. Порядок ее установки показан в видеоролике.

5. 8 Монтаж нижнего ловителя

Ловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотно ворот от раскачивания при значительных ветровых нагрузках.
Нижний ловитель устанавливается внизу на столбе ловителя заподлицо с левым его краем. Положение нижнего ловителя необходимо отрегулировать так, чтобы полотно ворот с балкой свободно входило и упиралось в него. Передний край балки закрывается накладкой, которая, как и крышка задняя, защищает внутреннюю часть балки от попадания влаги, пыли и различных посторонних предметов. Порядок установки нижнего ловителя показан в видеоролике.

5.9 Монтаж верхнего ловителя

Верхний ловитель устанавливают на столбе ловителя, отступив от верха столба 80 мм, заподлицо с его левым краем. Порядок установки верхнего ловителя показан в видеоролике.
Вы можете задать вопросы нашим специалистам и обсудить с ними все нюансы процесса монтажа откатных ворот.

Фундамент откатных ворот

Вес конструкции стандартных металлических откатных ворот 4х2 метра составляет около 500-600 кг. Такая масса оказывает сильное давление на фундамент ворот. А, при увеличении ширины ворот (помимо массы) увеличивается и плечо приложения этой силы — поэтому важнейшую роль при установке откатных ворот играет крепкий фундамент.

Фундамент откатных ворот бывает 2-х типов:

  1. Монолитный фундамент
  2. Фундамент на сваях

Вне зависимости от типа фундамента, плоскость для роликовых опор должна быть идеально ровной, широкой и неподвижной. Недопустимы даже малейшие перекосы в основании — ворота сместятся гораздо сильнее и перестанут попадать в пазы.

Если мы говорим о монолитном фундаменте, то конечно лучше всего проводить работы в тёплое время года и в местах где грунт меньше подвержен промерзанию.

На нестабильном грунте (суглинки, пучинистые, болотистые участки) или при высоком уровне грунтовых вод рекомендуем установить фундамент на сваях.

1. Монолитный фундамент

Первое что необходимо сделать — это выкопать яму для фундамента. Чтобы рассчитать размер ямы воспользуйтесь формулой приведенной ниже.

Вычислим размер фундамента

Длина = (Размер проёма ворот / 2) — 30 см.

Глубина = минимум 1,5 метра + 20 см на дренаж (песок).

Ширина = 50 см.

После того как яма готова, соорудите опалубку из дерева. Таким образом после заливки бетоном вы получите аккуратную форму фундамента и избежите осыпания стенок ямы при заливке.

Бетонный фундамент обязательно нужно укрепить металлическим каркасом (закладная). Закладная изготавливается из металлических прутьев, сетки или используются готовые закладные для откатных ворот. Закладную помещают в яму, выравнивают и закрепляют.

После того как вы установили закладную, нужно сделать ровное основание для откатных ворот. Его можно сделать 2-мя способами:

1. Основание из швеллера

Швеллер крепится к закладной и выравнивается «в ноль» относительно уровня ворот. К швеллеру впоследствии будет крепится монтажная пластина с опорными роликами и привод откатных ворот. Швеллер рекомендуется использовать толщиной не менее 16мм.

2. Основание из уголков + небетонируемая рама.

Уголки располагаются перпендикулярно воротам на расстоянии 20-30 см друг от друга. После заливки к ним приваривается небетонируемая рама с опорными столбами.

Тут важно отметить, что уровень пластин должен быть ниже «нуля» ворот на высоту небетонируемой рамы.

Бетонируемая опорная рама — это готовая конструкция основания и опорных столбов, которая сварена, оцинкована и покрашена порошковой краской на заводе. К раме уже приварены шпильки для монтажа роликовых опор.

Небетонируемая опорная рама — та же конструкция, только без бетонируемых закладных элементов. Приваривается к готовому фундаменту.

У такой конструкции есть ряд преимуществ, главное из которых — ворота становятся полностью независимыми от опорных столбов забора. Поэтому при сдвигах грунта у нас остается больше свободы действий для выравнивания.

Готовая бетонируемая рама

Также можно купить готовую конструкцию основания и закладных для откатных ворот (например Doorhan). В таком случае остаётся только грамотно установить её и произвести бетонирование.

Преимущества:

  • Скорость установки
  • Оцинковка и порошковая покраска в заводских условиях
  • Монолитность конструкции
  • Независимость от столбов проёма
  • Внешний вид

При установке готовой бетонируемой рамы, ворота будут отстоять от забора на длинну опорных столбов. Поэтому на противоположной стороне устанавливается столб-ловитель.

Кстати в таких опорных столбах очень удобно прокладывать питающий кабель для сигнальной лампы и фотоэлементов.

Заливка фундамента

  1. На дно ямы засыпаем слой песка около 20 см и утрамбовываем его. Это делается для того чтобы весной фундамент не «повело».
  2. Устанавливаем закладную (той конструкции которую вы выбрали) и выравниваем её по горизонтали и вертикали.
  3. Подводим кабель для питания привода, фотоэлементов и сигнальной лампы.
  4. Закрепляем конструкцию жгутами/скобами/сваркой и тд., чтобы при заливке бетоном элементы не сместились.
  5. Подготавливаем раствор бетона. Рекомендуемое соотношение: 1 часть цемента с маркой не ниже 500, 0.3 мелкого песка, и 0.2 частей щебня фракции 10 мм. Используйте бетон с высокими характеристиками прочности.
  6. Залить бетон в приямок. В процессе заливки утрамбовывать и распределять бетон равномерно по всей поверхности. Заливать бетон нужно до уровня монтажного основания (швеллера/уголков/опорной рамы).
  7. Застывание бетона. Прежде чем приступить к дальнейшим работам по установке откатных ворот, должно пройти минимум 48 часов, пока бетон не застынет. Приблизительно через неделю бетон становится максимально прочным.

Перед финальной заливкой фундамента убедитесь что вы подвели питание для привода, фотоэлементов и сигнальной лампы.

Если вы решились заливать фундамент зимой, то учтите, что бетон в минусовую температуру застывает дольше чем обычно — от 12 дней (для сравнения — летом от 5 дней).

2. Фундамент на винтовых сваях.

Обладает следующими преимуществами:

  • Можно устанавливать даже в зимнее время.
  • Подходит для нестабильного грунта.
  • Быстро устанавливается (не надо ждать осадки бетона)
  • Достаточно надежный, так как операется на глубину ниже промерзания.

Подробнее об этом типе фундамента мы расскажем в отдельной статье.

Установить откатные ворота | Как вести

При установке откатных ворот вы можете выбрать различные варианты установки. Основываясь на многолетнем опыте и исследованиях, мы рекомендуем использовать эту систему для обеспечения стабильности, простоты и внешнего вида. Это подходит как для деревянных откатных ворот, так и для ворот из кованого железа / металла и выдерживает любую ширину и высоту. Основным преимуществом этого является то, что он исключает любую дополнительную сварку или изготовление на месте, поскольку все необходимые детали поставляются (с покупкой ворот или без нее).
ВАЖНО : Для каждой установки откатных ворот необходимы БЕЗОПАСНЫЕ КРАСКИ, где может произойти защемление. Это не входит в наши комплекты, но может быть добавлено.

Итак, давайте рассмотрим основы установки. Прежде всего, выбирая откатные ворота, убедитесь, что у вас достаточно места. Для проема среднего размера 10 футов (3 м 058 мм) вам необходимо будет допустить дополнительные 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм — следовательно, по крайней мере 3 м 958 мм слева или справа от привода. .Однако для больших проемов (скажем, 6 м) вам потребуется вылет примерно 1,6 м.

Во-вторых, большинство откатных ворот делятся на две части. Они скрепляются болтами на месте. Одна сторона ворот будет выглядеть как половина ворот, а другая будет включать выступ. Кованые ворота спроектированы так, что в закрытом положении спереди они выглядят как стандартные ворота, где виден весь край рамы и т. Д. Вам необходимо установить предохранительную кромку на открывающуюся и закрывающуюся заслонку ворот. Это гарантирует, что, если ворота поразят любого человека / объект, двигатель обнаружит это и остановится / обратится.

Вы получите 2 металлических приемных поста. Оба будут достаточно длинными, чтобы их можно было установить под землей. У них также будут сборные защелки для ворот (по 2 на столб). Они устанавливаются примерно на 150 мм вниз от верха столба и на 300 мм вверх от уровня земли, и для большинства откатных ворот используются стойки 100 мм x 100 мм. Один должен быть расположен так, чтобы край столба совпадал с краем существующей стойки / стены, а другой — в конце отведенного пространства.

Пост поддержки. Снова в землю. Расположите опорную стойку так, чтобы рычаг (с нейлоновым роликом) находился на одной линии с краем стойки / стены. Затем нейлоновые ролики (прикрепленные к опорной стойке) будут установлены в U-образной направляющей, прикрепленной к раздвижным воротам. Это гарантирует, что ворота остаются в вертикальном положении и легко открываются / закрываются. безопасности кромок должны быть установлена ​​по обе стороны от опорной стойки, как это улавливание области.

Трек.Мы рекомендуем (и только поставляем) дорожку в грунте, поэтому необходимо будет использовать бетон (или аналогичный). Длина будет равна ширине проема проезжей части (x2) плюс выступ ворот. Будет видна гусеница высотой около 20 мм. Для удобства открывания и закрывания направляющую устанавливайте как можно ровнее.

Колеса установлены в нижней части ворот. В этот комплект легко добавить автоматизацию — мы рекомендуем BFT Ares

.

Операторы ворот: ноу-хау для автоматического управления воротами

Устанавливаем автоматические ворота уже много лет

Я проработал более двадцати лет в строительной отрасли и руководил установкой более сотни автоматических ворот и соответствующих приводов ворот.Благодаря обучению и большому опыту я узнал, какой двигатель подходит для любого типа ворот.

Я приобрел наибольший опыт в этой области, работая с Mulholland Brand в течение последних нескольких лет. Поскольку Малхолланд так долго работает в этом бизнесе, они накопили много практических ноу-хау. А поскольку мы выполняем так много установок, представители различных производителей информируют нас об изменениях и нововведениях в отрасли. Это всегда включает в себя множество практических демонстраций и сеансов вопросов и ответов.

Основы работы с автоматическими воротами

Мы могли бы написать книгу на эту тему — БОЛЬШАЯ книга! Но эта статья, вероятно, ответит на все вопросы для 95% наших установок. Прочитав это руководство, вы получите всю необходимую информацию, чтобы понять основы машин, которые используются для автоматизации ворот. Прочитав эту статью, вы сможете слушать, как подрядчик говорит об этом аспекте вашего проекта, не засыпая!

Просто узнав размеры ваших ворот (включая вес) и особенности вашей среды установки, а также информацию, которую вы узнаете в этой статье, вы даже можете успешно заказать собственного оператора ворот.

Однако мы советуем вам не заказывать самостоятельно! В некоторых случаях даже небольшая ошибка в измерениях может испортить весь проект. Перед покупкой любого оператора ворот проконсультируйтесь с подрядчиком или лицом, которое успешно, хотя бы несколько раз, «побывало и проделало это» — или сохраните квитанцию ​​на всякий случай!

Это краткое руководство по приводам ворот и двигателям

Это краткое руководство, которое поможет домовладельцу выбрать двигатель, который будет открывать и закрывать их ворота.Это не исчерпывающее руководство; Акцентирую внимание только на моторах для откатных и распашных ворот. Они составляют подавляющее большинство ворот, защищающих жилые дома. Вскоре мы опубликуем статьи, посвященные другим типам ворот, и обновим эту статью, чтобы она ссылалась на эти статьи в то время.

«Двигатели ворот», «приводы ворот» и «открыватели ворот» — синонимы, означающие одно и то же. Ни один из этих терминов не является «более подходящим», чем другие.

В статье вы также увидите слово «привод ворот».Это особый тип привода ворот или привода ворот.

Все это названия различных механических устройств, которые подключаются к воротам и позволяют открывать и закрывать их с помощью кнопки, кода или пульта дистанционного управления. Для работы этих механизмов требуется электричество. Каждый из них соединяется с воротами таким образом, чтобы вы могли повернуть или сдвинуть ворота, чтобы они открывались и закрывались.

Два основных стиля ворот: распашные ворота и откатные ворота

Существует несколько различных типов ворот, но два основных типа ворот — это распашные ворота и откатные ворота.Вероятно, 99% ворот в мире относятся к одному из этих двух типов.

Ссылка на статью, которая дает общее представление о распашных и откатных воротах. Обратите внимание, что это не всегда просто предпочтение. Есть свойства, которые допускают любой из этих типов, есть другие свойства, где можно использовать только распашные ворота или только откатные ворота. Итак, прежде чем продолжить эту статью, убедитесь, что вы четко знаете, какие ворота подходят для вашей собственности, прежде чем двигаться дальше.

Привод с линейным рычагом Liftmaster

Выбрали распашные ворота?

Если из-за простых предпочтений или обстоятельств вам лучше всего подходят распашные ворота, у вас есть три разных варианта. Для распашных ворот существует 3 типа приводов:

Выбор поворотного затвора №1: линейный рычаг или линейный привод

Электродвигатель с линейным рычагом (также называемый «линейным приводом» или просто «приводом»), вероятно, является наиболее распространенным типом автоматического открывателя распашных ворот. Вы всегда устанавливаете их на внутренней стороне ворот. Внутри рычага используются разные методы, но в основном они используют червячный привод или винтовой домкрат. Все эти механизмы имеют один конец, прикрепленный к стойке, удерживающей панель ворот, а другой конец прикреплен к панели.

Популярность открывашек такого типа объясняется их более доступной ценой и тем, что они не требуют много дополнительного места рядом с воротами.

Плюсы:
  1. Они имеют очень низкий профиль; они не занимают много дополнительного места.
  2. Это делает их хорошим выбором для узких проездов с ограниченным пространством.
  3. Когда вы их получаете, большинство брендов предлагают за немного больше денег дополнительную резервную батарею, которая пригодится при отключении электроэнергии.
  4. Приводы с линейным рычагом очень недорогие по сравнению с коробчатыми двигателями
  5. В тех редких случаях, когда вам нужно, чтобы распашные ворота открывались наружу, их можно отрегулировать в соответствии с этим. Наша статья о распашных и откатных воротах объясняет, почему вам следует устанавливать распашные ворота, чтобы открываться наружу с осторожностью.
Минусы:
  1. Приводы с линейным рычагом не такие мощные, как двигатели с коробкой на площадках, которые мы обсудим далее. Для более крупных и тяжелых ворот вам, вероятно, понадобится оператор для коробок.
  2. Распашные ворота обычно должны открываться на землю, которая не намного выше уровня земли в плоскости, на которой ворота закрыты.
  3. Если ваши ворота должны быть установлены в районе с сильным ветром, плохо установленные или обслуживаемые распашные ворота могут быть очень опасными. В случае с распашными воротами, которые управляются с помощью приводов, мы настоятельно рекомендуем вам установить электромагнит, чтобы ваши ворота были полностью закрыты в любое время, кроме случаев, когда ворота открываются или закрываются.

Вариант № 2 для распашных ворот: механизм с шарнирно-сочлененной рукояткой (также известный как «оператор коробки» или «открыватель ворот с накладкой»)

Liftmaster Устройство открывания ворот с шарнирно-сочлененной рамой

Этот тип приводов распашных ворот крепится болтами к бетонным опорам у основания ворот. Они работают на более тяжелых воротах или на воротах с большими столбами. Это такие обстоятельства, когда прямое плечо линейного привода не подходит или не может обойти широкую опору.

Они размещены в больших прямоугольных ящиках, обычно больше в высоту, чем в ширину, с шарнирным механическим рычагом (шарнир действует как локоть), тянущимся от механизма к воротам.Рука толкает ворота и закрывает их.

Плюсы:

1. Операторы ящиков — мощные. Существуют модели, предназначенные для использования в жилых домах и в тяжелых коммерческих условиях.

2. Они также имеют дополнительную резервную батарею. Советуем заплатить дополнительную сумму и получить их.

3. Приводы ящиков можно настроить и отрегулировать таким образом, чтобы они могли открывать и закрывать ворота, расположенные на наклонной поверхности.

Минусы:

1. Операторам ящиков требуется больше места сбоку от проезжей части для установки.

2. Эти механизмы могут открывать ворота только внутрь.

Swing Gate Выбор № 3: Подземный (или подземный) двигатель

Оператор подземных ворот

Подземный (или подземные двигатели) — это тип автоматического открывания ворот для распашных ворот. Двигатель и механизм, приводящий в движение ворота, устанавливаются под поверхностью проезжей части внутри защитного кожуха, при этом приводной рычаг соединяется с нижней частью ворот.

С этим приводом вы получаете полный обзор ворот с обеих сторон.Для установки требуются специальные шарнирные петли и бетонные работы, что приводит к более высокой стоимости установки.

Плюсов:

  1. Они едва видны как снаружи, так и изнутри, размер оператора, который виден, едва заметен.
  2. Эти ворота можно настроить так, чтобы они открывались по дуге, значительно большей, чем 90 градусов, хотя это бывает редко.
Минусы:
  1. Электродвигатели, устанавливаемые в землю, дороже других электродвигателей для распашных ворот
  2. Для установки необходимо вырезать подъездную дорожку, вырыть место для приема оператора и установить закрытый механизм ниже уровня земли.
  3. Затем нужно внести коррективы, чтобы все было в порядке. Это дорого.
  4. Рекомендуются в первую очередь для ворот облегченного веса.

Решились на откатные ворота?

Вам нравится стиль откатных ворот? Ваши измерения доступного пространства показывают вам, что это правильный выбор? Есть 3 типа приводов для откатных ворот.

Реечный механизм для откатных ворот. «Рейка» — это длинная деталь с «зубьями», а «шестерня» — это круглая шестерня.

Выбор откатных ворот №1: открыватель откатных ворот с приводом от зубчатой ​​передачи или с зубчатой ​​рейкой

К воротам прикреплена рейка, которая входит в зацепление с зубчатым колесом привода ворот. Оператор поворачивает шестерню, которая входит в зацепление со стойкой, открывая и закрывая ворота.

Пока дорога, по которой проходят ворота, прямая, это работает хорошо.

Плюсов реечников:
  1. Рейка и шестерня обеспечивают очень тихую работу
  2. Рейка и шестерня покрыты антикоррозийными материалами и изготовлены из них.Они имеют хорошую репутацию за то, что требуют минимального обслуживания и обладают долговечностью.
  3. Сила тяги распределяется по ширине ворот для уменьшения нагрузки на материал
  4. Стеллаж не виден снаружи здания
  5. Обычно это очень маленькие двигатели, требующие меньше места
Минусы реечных приводов:
  1. Требуется более опытный установщик
  2. Требуется прямая колея (может быть на склоне)
  3. Мотор не может быть размещен позади гусеницы

Выбор откатных ворот №2: Приводы откатных ворот с цепным приводом

Устройство открывания ворот с цепным приводом Liftmaster

Это самый распространенный привод откатных ворот. Обычно он заключен в прямоугольную коробку и закреплен на цементной подушке и расположен рядом с тем, что было бы задним концом ворот, когда ворота закрыты. Двигатель вращает ведущую звездочку, которая открывает и закрывает шиберную заслонку через цепь аналогично поднятию и опусканию флажка на шесте. Цепь механизма тянет и толкает ворота по ширине проезжей части.

Плюсы моторов с цепным приводом.

1.) Цепь обеспечивает гибкость на уровне местности.

2.) Существуют двигатели разных размеров, которые подходят для ворот разного размера, которые могут быть размещены спереди, посередине (Allomatic) или сзади ворот

3.) Встроенная резервная батарея доступна за дополнительную плату.

Минусы цепных двигателей

1.) Цепь со временем растягивается и требует периодической регулировки.

2.) Цепь ржавеет и может испачкать подъездную дорожку.

3.) Хвостовая часть ворот несет большую часть веса ворот.Вам нужно укрепить эту секцию ворот.

Другие факторы, которые следует учитывать при выборе открывателя ворот

Есть еще несколько факторов, которые важно учитывать при выборе правильного открывателя ворот. Важным для всех операторов является наличие электричества. Еще одним фактором является способность ворот и оператора работать с уклоном или против него. Обратите внимание, что установка любых ворот и привода, работающего на уклоне, требует множества переменных и требует реальных знаний в измерении собственности, проектировании ворот и установке ворот.Все это выходит далеко за рамки данной статьи.

Сравнительная таблица привода распашных ворот

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Сравнительная таблица двигателей для откатных ворот:

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Следующие шаги

Итак, если вы зашли так далеко, то, вероятно, уже выяснили, какие ворота лучше всего подходят: распашные или откатные.Возможно, вы еще не решили, какой строительный материал вам подходит — дерево, железо, винил или алюминий. Возможно, вы не остановились на стиле, который подходит для вашего дома. Возможно, вам будет полезно посетить нашу галерею вдохновения.

Возможно, вы хотите узнать больше о компании. Вы хотите знать, что другие домовладельцы говорили о работе с нами?

Если вы достаточно хорошо изучили все, что имеет отношение к сайту, и если у вас все еще остались вопросы, это понятно.Были счастливы. чтобы ответить на вопросы без каких-либо обязательств перед вами. Вы можете позвонить нам 818.639.3820, и мы постараемся ответить на все ваши вопросы точными и полными ответами.

Вы также можете заполнить нашу контактную форму, если вы не хотите разговаривать в данный момент, но хотите, чтобы вам перезвонили. Также внизу этой и каждой страницы есть окно чата. В обычное рабочее время (а часто и дольше!) Обычно есть с кем поговорить «вживую» прямо здесь. Если его нет, оставьте свой адрес электронной почты или номер телефона, и мы быстро свяжемся с вами.

С 1994 года мы довольны нашими продуктами и услугами тысячи людей. Практически при каждом взаимодействии с клиентами мы улучшаем отношения. В тех очень редких случаях, когда мы этого не делаем, мы быстро исправляем ситуацию и продолжаем.

Надеюсь, ваш наш следующий счастливый покупатель! Скоро поговорим?

Учтите эти 3 вещи при выборе между установкой автоматических ворот, которые открываются, и автоматическими откатными воротами

Автоматические ворота — прекрасное дополнение к любому объекту недвижимости.Предлагая ряд преимуществ, от увеличения стоимости недвижимости до повышения безопасности вашего дома, есть множество причин для инвестиций в новую систему автоматических ворот.

Однако выбрать правильную систему иногда бывает непросто! При покупке новых автоматических ворот следует учитывать множество факторов, и одним из наиболее важных является тип устанавливаемых ворот.

В этом отношении есть два очень популярных варианта — распашные ворота и откатные ворота. Механизмы открывания у каждого разные, поэтому у обоих есть свои преимущества и недостатки.

Таким образом, вы должны рассмотреть эти 3 вещи, чтобы решить, какой вариант лучше всего подходит для вас:

Стоимость

Учитывая общую стоимость установки новых автоматических ворот, естественно учитывать цену каждого типа ворот, чтобы решить, какой из них выбрать. Для тех, у кого ограниченный бюджет, распашные ворота обычно являются более дешевым вариантом из двух, что делает их лучшим вариантом для тех, кто хочет снизить затраты.

Хотя оба типа ворот могут иметь одинаковую форму и размер, для откатных ворот требуется более сложный механизм открывания и установка дополнительных деталей.Например, распашные ворота состоят из двигателя и пары петель, установленных на стойке или стене, а для откатных ворот требуется двигатель, направляющая и ролики.

Площадь

Многие люди, которым устанавливают новые ворота, работают с ограниченным пространством на подъездной дорожке, и в этом случае откатные ворота могут быть более подходящим вариантом. Это связано с тем, что для работы откатных ворот требуется меньше места.

Например, для распашных ворот требуется много места между воротами и автомобилем, чтобы ворота не задевали транспортное средство при открытии, поэтому должно быть достаточно места для полного открытия ворот, а также места для транспортного средства. ждать, пока это произойдет.

Это означает, что вам нужно подумать о ширине проезжей части и доступном пространстве спереди и сзади, где он будет установлен. Если места мало, выберите раздвижной вариант, в то время как широкие проезды могут выиграть от двойных распашных ворот, потому что им не нужно столько места, чтобы открываться, как одинарным распашным воротам.

Техническое обслуживание

Если вы не хотите беспокоиться об уходе за воротами, то распашные ворота, вероятно, лучший вариант. У них очень низкие эксплуатационные расходы по сравнению с откатными воротами, для которых необходимо постоянно расчищать гусеницы, и даже самый мелкий мусор вызывает проблемы с заклиниванием вдоль пути.

Распашные ворота, как правило, легче проводить в долгосрочном обслуживании. В механизме открывания меньше деталей, поскольку он более простой, чем те, что используются на откатных воротах, что означает меньшую вероятность поломки деталей и необходимости их ремонта или замены.

Для первоклассных автоматических ворот для вашего дома или бизнеса Superior Gate Services — это надежный выбор местных жителей. Чтобы получить идеи и увидеть некоторые недавние примеры нашей работы, загляните на нашу страницу галереи. Если вы ищете новые ворота или какое-либо сопутствующее оборудование, мы приглашаем вас связаться с нами через наш веб-сайт или позвонить нам по телефону (855) 747-4283, и один из наших дружелюбных представителей будет рад ответить на любые ваши вопросы.

Сколько стоит установка подъездных ворот?

Если вы устали от людей, которые используют подъездную дорожку, чтобы развернуться, вы хотите усилить безопасность дома или вы просто наслаждаетесь видом закрытой подъездной дороги, вам понадобится время, чтобы узнать о затратах на улучшение дома.

Для начала установка подъездных ворот осуществляется одним из двух способов: автоматическим (открывается электронными устройствами и фиксируется электронными замками) и ручным (требуется, чтобы кто-то вышел из транспортного средства, открыл ворота и закрывал их за собой после вход).

Несложно догадаться, какой из двух стилей самый дешевый. И все же в подъездных воротах есть еще доработки. Например, некоторые открываются, а другие открываются, и они могут быть сделаны из множества материалов.

Все эти факторы влияют на стоимость установки ворот и должны быть приняты во внимание перед началом работы. Помните также, что необходимо соблюдать местные законы о зонировании и безопасности, особенно в том, что касается ширины ворот.В конце концов, местные пожарные постановления обычно требуют, чтобы пожарная машина могла легко пройти через ворота и окружающий забор или колонны.

Ручной затвор Стоимость
Работы по проектированию и установке 30-80 долларов США в час
Материалы — ворота / столбы / бетон 575–1 400 долл. США
Оборудование $ 75
Итого затраты 680–1555 долл. США
Автоматические ворота Стоимость
Работы по проектированию и установке 30-80 долларов США за час
Материалы — ворота / столбы / бетон 575–6 500 долл. США
Открывалка с мотором 850–4 000 долл. США
Аппаратное обеспечение сенсорной системы $ 500
Итого затраты 1 955–11 080
Прочие расходы Стоимость
Домофон 350–2000 долларов
Болларды 3000–6000 долларов
Система дистанционного управления 850-4500 долларов США (на 10 лет)

Прочие соображения и затраты

  • Откатные ворота намного дороже распашных ворот, и домовладельцы могут платить гораздо больше как за рабочую силу, так и за материалы, так как должны быть прочные бетонные опоры, а также потому, что сложность конструкции ворот и их установка часто неровны. это до отметки $ 80 в час.
  • Материал, выбранный для ворот, также повлияет на общую стоимость, с вариантами для алюминия, стали, дерева, винила и кованого железа по цене от $ 300 до $ 4,000 .
  • Помните также, что электропитание должно быть подведено к автоматическим воротам, а это может означать рытье траншей для проводки и электроники, что увеличивает цену.
  • Стоимость разрешения на установку ворот составит в среднем около $ 150–200 $ в большинстве районов, и установка не может производиться до тех пор, пока город или город не предоставят официального разрешения.
  • Не забывайте, что эксплуатация ворот связана с расходами, и хотя некоторые из них стоят лишь номинальную сумму в течение дня, некоторые — огромные суммы.

Ознакомьтесь с нашим руководством, если вам нужна ссуда для вашего проекта улучшения дома .

Рекомендации для самостоятельной работы

  • Самостоятельная установка подъездных ворот не является жизнеспособным решением. Слишком много переменных и слишком много технических проблем, чтобы сделать его эффективным выбором.Например, подъездная дорожка с подъемом или спуском потребует системы, разработанной для решения проблем, в то время как некоторые ворота могут работать только на плоских поверхностях.
  • Электронный аспект установки также предназначен только для специалистов. Лучше всего найти нескольких подрядчиков, специализирующихся на установке ворот, получить оценку вашего проекта и попросить примеры предыдущей работы, чтобы убедиться, что вы получите наилучшие результаты.

Список литературы

  • Сметная книга для мастеров, полная серия за 2019 год.
  • Последние цены на сайте Home Depot и других поставщиков.
  • Обзор литературы по сайтам DIY.

Автоматические ворота своими руками: все, что вам нужно знать

Если вы хотите установить новые ворота, автоматические ворота могут стать удобным способом взять управление под контроль, не выходя из машины, и повысить безопасность вашего дома. Но установить автоматические ворота своими руками не так просто, как забить несколько столбов. Чтобы определить, подходят ли вам автоматические ворота, сделайте это своими руками, вот что вам нужно знать, прежде чем бросать лопату в грязь.

Источник изображения: Pinterest / emts.be

Используйте качественные детали и материалы

Проблема с автоматическими воротами DIY заключается в том, что многие онлайн-комплекты имеют разное качество. Нестандартные ворота ставят под угрозу безопасность и не имеют эстетической привлекательности из-за поставляемых материалов более низкого качества. Из-за преждевременного износа непрочных деталей из стали, пластика и петель электрические ворота выглядят дешево и не выдержат такого расстояния.

Вместо этого найдите поставщика, который использует качественные материалы и компоненты.Авторитетные поставщики могут спроектировать и изготовить автоматические ворота, которые вы сможете установить самостоятельно, а не дешевый онлайн-комплект. Ворота более высокого качества более устойчивы к погодным условиям, вредителям и повреждениям и могут обеспечить более безопасное решение для безопасности вашего дома. Выберите индивидуальный дизайн для большей универсальности.

Автоматические ворота своими руками требуют специальных навыков

Установка автоматических ворот — это узкоспециализированная задача. Если вы выполняете работу без подрядчика или установщика ограждений, вам потребуются строительные и электрические навыки.

Домовладельцы, пытающиеся самостоятельно выполнить установку с помощью набора для самостоятельной сборки и не имеющие большого опыта, могут столкнуться с дополнительными расходами, если задача не будет выполнена правильно. Тем не менее, расходы можно снизить, если подготовить фундамент самостоятельно и нанять надежного установщика, который выполнит окончательную проводку и настройку. Рекомендуется, чтобы автоматизация ваших ворот выполнялась электриком или квалифицированным установщиком.

Неправильная установка может привести к аннулированию гарантий и гарантий в случае возникновения дефектов. Чтобы снизить риски, остерегайтесь потенциальных проблем, таких как проблемы с уклоном и ремонт подземных двигателей, которые могут быть проблематичными, если подземный дренаж затруднен.Контуры и уклоны могут создавать проблемы при установке и должны быть отмечены как часть процесса планирования. Прежде чем начать, рассчитайте длину границы.

Постановления местного самоуправления

Риски также можно снизить, если ваши автоматические ворота соответствуют постановлениям местных советов. В Австралии существуют строгие правила и минимальные требования в отношении расстояний между панелями и размеров забора и ворот. Перед установкой вам также потребуется одобрение совета.

Стоимость в зависимости от времени

Прежде чем решить, подходят ли вам автоматические ворота для самостоятельной работы, подумайте об экономии затрат только на поставку по сравнению с поставкой и установкой, а также на то, сколько стоит ваше время.

Домовладельцы, имеющие профессиональную квалификацию, могут воспользоваться доступным решением с комплектом только для расходных материалов. Экономия обычно заключается в затратах на установку. Но вам нужно взвесить ответственность и риски, прежде чем выбирать путь своими руками.

Источник изображения: Pinterest / CustomMade

Свинг против скольжения

Распашные автоматические ворота чаще всего используются для жилых домов, потому что они практичны и просты в установке.Однако они не будут работать, если он поднимется вверх. Прежде чем выбирать распашные ворота, также следует учитывать длину проезжей части, место для парковки и движение на улице.

Если пространство является проблемой или у вас наклон подъездной дорожки, раздвижные ворота — идеальное решение, поскольку их можно установить под углом и они занимают меньше места. Однако установка откатных ворот не рекомендуется для среднего энтузиаста своими руками. Раздвижные направляющие необходимо заделать в бетон, чтобы они работали плавно.

После того, как вы выбрали предпочтительный тип ворот, определите их автоматический доступ и способ питания.

Как выбрать

Хотя внешний вид поможет определить, какой вариант ворот лучше всего подходит для вашей собственности, окончательное решение обычно сводится к пространству, типу проезжей части и установке. Но стиль по-прежнему важен, и выбранный тип ворот должен дополнять дом.

Ворота в стиле пикета сочетаются с домами в Хэмптоне.Современные дома могут извлечь выгоду из чистых и минималистичных решетчатых ограждений и ворот. В качестве альтернативы, если у вас есть старая собственность, подумайте о стальных или алюминиевых воротах с замысловатыми верхушками, например «готическими» для деталей и характера.

Автор Биография
Эта статья написана Джейд Фергюсон, которая рекомендует Fencemakers в Перте, Западная Австралия, для производства автоматических ворот и установки квалифицированными подрядчиками. Поймайте Джейда в LinkedIn.

Стильная прачечная своими руками | Сделай сам, чего следует избегать

Как установить автоматические ворота на проезде

Если у вас дома или на работе есть закрытая подъездная дорога, вы знаете, как неприятно и неудобно выходить из машины и открывать ворота, чтобы проехать на вашу территорию, только для того, чтобы выйти из машины и закрыть ворота.Это неудобство усугубляется только в суровых погодных условиях. Если вам нужна безопасность для вашей собственности, стоит установить автоматические ворота на подъездной дорожке. На заводе Vulcan Metal Works мы продаем и устанавливаем широкий спектр автоматических ворот, и мы можем помочь вам убедиться, что ваши ворота установлены правильно.

Установка автоматических ворот может быть сложной в зависимости от механизма, который вы пытаетесь установить, и от того, как ваши ворота предназначены для открытия. Автоматические открыватели для распашных ворот, как правило, проще установить, чем для раздвижных или вертикально-поворотных ворот. Более сложные автоматические ворота должны устанавливаться только профессионалом, чтобы ваши ворота были безопасными и функциональными. Если у вас уже есть распашные ворота и вы превращаете их в автоматические ворота, важно убедиться, что ваши ворота уже легко открываются и закрываются, поскольку система открывания ворот будет работать только так же, как и сами ворота.

Шаги по установке автоматических ворот:

1. Подготовьте ворота к автоматизации

Убедитесь, что ворота свободно и равномерно поворачиваются на петлях.Если есть какие-либо препятствия или если радиус поворота ворот неровный, автоматический открыватель ворот может быть поврежден. Если ворота устанавливаются одновременно с устройством открывания ворот, убедитесь, что кронштейн рычага открывания установлен в нужной точке ворот в соответствии с инструкциями устройства открывания ворот.

2. Установите кронштейны столбов

Ваш автоматический открыватель ворот будет иметь кронштейны столбов, к которым крепится механизм. Используйте прилагаемое оборудование для установки этих кронштейнов и убедитесь, что они установлены на уровне стойки.Для установки кронштейнов может потребоваться снятие ворот.

3. Установите калитку

Повесьте калитку на петли на стойку, если она еще не установлена. Убедитесь, что он качается равномерно и не заедает ни в каких точках радиуса поворота.

4. Установите рычаг сошника.

Присоедините рычаг сошника к кронштейну стойки, а затем прикрепите его к кронштейну ворот с воротами в закрытом положении. Рычаг открывателя должен быть на одном уровне с воротами.

5.Установите электронные системы

Электроника для вашего автоматического открывателя ворот будет различаться в зависимости от типа используемой системы. Убедитесь, что вы знаете тип источника питания для системы, прежде чем приступить к работе, чтобы убедиться, что у вас есть место для установки батареи, удлинителя или солнечной панели. Проконсультируйтесь с электриком или опытным установщиком ворот, чтобы безопасно выполнить эту часть работы.

Поскольку автоматические ворота могут быть довольно сложными в установке, многие люди предпочитают обращаться к профессиональным специалистам по фехтованию и воротам.Если вы хотите узнать больше о том, как установить автоматические ворота, или если вы заинтересованы в одном из наших защитных барьеров, свяжитесь с Vulcan Metal Works по телефону 604-862-5378 или отправив нам запрос на нашем веб-сайте.

Руководство по ручному и автоматическому ремонту подъездных ворот

Независимо от того, есть ли у вас подъездные ворота с ручным или автоматическим управлением, в будущем вам неизбежно потребуется какой-либо ремонт или техническое обслуживание. Правильно установленные ворота обычно долговечны и долговечны, но иногда вы можете столкнуться с такими проблемами, как электронные или механические сбои, повреждение транспортного средства, погодные повреждения и проблемы, связанные с нормальным износом.

Чтобы избежать угрозы безопасности вашего дома и семьи и минимизировать затраты на ремонт, следуйте этому руководству, чтобы определить распространенные причины выхода ворот из строя и когда вызывать профессионального специалиста по ремонту ворот.

Деревянные откатные ворота с цепью и автоматическим приводом

Отличия в ремонте подъездных ворот

Ворота

Driveway могут быть самыми разными, в зависимости от свойств, на которых они установлены.Хотя вы можете найти стандартные конструкции и сборные ворота в крупных розничных магазинах, иногда необходимы индивидуальные ворота подъездной дороги из-за ландшафтного дизайна, размера подъездной дорожки или даже ваших предпочтений в стиле и дизайне.

В зависимости от установленных ворот сложность ремонта может незначительно отличаться.

Ворота

с ручным управлением не используют никакой электроники и используют простую механику для открытия и закрытия, например, катание по рельсам или открытие на петлях, как любые другие ворота или двери.

Электронные (автоматические) ворота на проезжей части могут быть немного сложнее, в зависимости от характера ремонта, и у вас есть другие аксессуары, встроенные как часть операции, такие как системы обнаружения транспортных средств, бесключевой доступ, системы с компьютерным управлением, проводка, гидравлика и более.

Ремонт и обслуживание неизбежны для любых подъездных ворот

Независимо от размера, материалов, конструкции или типа установленных вами подъездных ворот, в конечном итоге вам потребуется какой-либо ремонт. В то время как качественные, профессионально установленные ворота практически не требуют обслуживания, все же могут возникнуть проблемы.

Нормальный износ, возникающий в результате стандартной эксплуатации, в конечном итоге приведет к необходимости ремонта гусениц, петель, защелок и других элементов, но есть причины для обслуживания и ремонта подъездных ворот.

Распространенные причины выхода из строя ворот

Неблагоприятные погодные условия / повреждение из-за непогоды — Ворота проезжей части чрезвычайно прочны, но экстремальные погодные условия могут привести к ослаблению или повреждению деталей. Это может быть вызвано поваленными деревьями / ветвями, ударами молнии, сильным ветром, обломками и т. Д.

Неправильное использование — Любое использование ворот не по назначению может вызвать нагрузку на механические и электронные системы, что приведет к преждевременному выходу из строя и повреждению.

Необычные условия / события — Ремонт может потребоваться, когда аварии или повреждения происходят в результате таких вещей, как столкновение транспортных средств или стихийные бедствия, такие как землетрясения или пожары.

Электрическая неисправность — В автоматических воротах есть ряд электронных систем, которые могут выйти из строя, такие как проводка, электрические соединения, магнитные замки и другие аксессуары, такие как клавиатуры и сенсорные планки. Важно контролировать эти компоненты, потому что вы не хотите, чтобы системы безопасности выходили из строя.

Как узнать, какие ворота нуждаются в ремонте

При всех возможных точках отказа важно знать признаки, которые могут указывать на необходимость технического обслуживания и ремонта.Если вы заметили что-либо из нижеперечисленного, вам следует обратиться в профессиональную компанию по установке и ремонту ворот, чтобы немедленно осмотреть ваши ворота.

  • Скрежет или скрежет при открытии или закрытии ворот
  • Сбой защелки, например, ворота не закрываются полностью
  • Несоосность ворот относительно друг друга
  • Провисание ворот
  • Трещины, изломы или видимые дефекты конструкции
  • Отсутствие реакции автоматического срабатывания ворот при открытии или закрытии
  • Длительные задержки срабатывания при открытии или закрытии ворот (или невозможность открытия или закрытия)
  • Сопротивление при открытии или закрытии ворот
  • Датчики не могут обнаружить транспортные средства или датчики безопасности не прекращают работу при обнаружении движения при закрытии
  • Ворота подъездной дороги защелкиваются, но не блокируются (например, неисправность магнита)
  • Ворота не остаются закрытыми (распахиваются или откручиваются сами по себе)
  • Очевидные электрические или эксплуатационные проблемы с автоматическими воротами, такие как открытие и закрытие ворот самостоятельно
  • Вмятины, вмятины и потертости

Техники ремонтируют электропривод

Почему стоит выбрать профессионала для ремонта ворот?

Правильно установленные ворота должны доставить домовладельцу или бизнесу очень мало проблем.К сожалению, не все подрядчики созданы равными, и иногда они идут на уступки при установке или заказе запчастей.

Даже ручные ворота могут быть сложными для правильной установки и требуют опыта и навыков для точной установки. То же касается и ремонта.

Как ручные, так и электрические ворота используют тяжелые материалы, а ворота могут весить несколько сотен фунтов. Попытки выполнить ремонт своими руками или нанять неквалифицированного подрядчика могут привести к дополнительному ущербу, включая травмы вам или другим людям.Вы также можете увидеть аномальный износ в результате неправильной установки.

Автоматические ворота

представляют собой еще больший риск, если принять во внимание электрические компоненты, с которыми необходимо правильно обращаться и ремонтировать только опытным сертифицированным специалистом.

Когда вы работаете с профессиональным, опытным специалистом по установке и ремонту подъездных ворот, вы знаете, что обслуживание и запасные части гарантированы, что будут использованы подходящие детали, и подрядчик не будет сокращать путь для быстрого выполнения работы.

Ремонт правильных ворот — это разумное вложение, которое в конечном итоге экономит ваше время и деньги, потому что они ремонтируются правильно с первого раза, а общий срок службы ворот будет намного дольше.

Советы по выбору подходящего специалиста по ремонту ворот

Спросите совета
Вам не нужно оставлять поиск на усмотрение Google при поиске специалиста по ремонту ворот. Начните с друзей, семьи и коллег. Узнайте, работал ли кто-нибудь с уважаемой компанией, которую они бы порекомендовали.

Люди, которых вы знаете, вряд ли порекомендуют кого-то, если они действительно не могут поручиться за качество своей работы. Не бойтесь обращаться к профессиональным контактам, чтобы попросить компетентных рекомендаций и направлений.

Проверить ссылки
Отзывы хороши, если они есть у компании, но получите рекомендации от прошлых клиентов (жилых и / или коммерческих), чтобы узнать, удовлетворены ли они ремонтными работами или установкой, выполненными подрядчиком.

Техник задает вопросы и действительно ли осматривает ворота?
Когда вы встречаетесь с техническим специалистом по обслуживанию, чтобы он оценил необходимость ремонта, обратите внимание на задаваемые вопросы (если они вообще задают какие-либо) и на то, насколько тщательно они осматривают и осматривают ваши подъездные ворота. Особенно, если проблема не сразу очевидна (например, ворота, физически поврежденные упавшим деревом или столкновением транспортного средства). Вы хотите знать, что осмотр и оценка точны.

Предлагают ли они гарантии на обслуживание?
Авторитетная служба по ремонту подъездных ворот более чем рада предложить гарантийное обслуживание на выполняемую ими работу, которая должна включать проблемы с запасными частями.Избегайте работы с подрядчиками, которые не готовы предложить даже ограниченную гарантию на свою работу.

Предлагают ли они реалистичные варианты или предлагают больше работы, чем необходимо?
Хотя важно до некоторой степени доверять своему специалисту по ремонту, остерегайтесь нереалистичных рекомендаций. Например, нечасто заменять всю подъездную калитку, если защелка не закрывается должным образом.

Если вы не уверены в рекомендации своего специалиста по ремонту, не стесняйтесь узнать мнение другого специалиста.

Могут ли они выполнить работу в разумные сроки?
Некоторые виды ремонта могут занять больше времени в зависимости от сложности ваших ворот, типа необходимого ремонта, наличия запчастей и наличия / графика подрядчика. При отказе ворот вы уделяете не только внимание безопасности, но и безопасности, поэтому выберите специалиста, который сможет быстро отремонтировать ваши ворота, не срезая углы. Вам не придется ждать недели, чтобы починить ворота.

Будут ли работы выполняться субподрядчиком?
Не забудьте спросить, кто будет выполнять ремонт ворот.Часто занятые подрядчики инициируют ремонтные работы, а затем передают их на субподряд из-за проблем с доступностью, навыками или ресурсами. Нет ничего плохого в том, что работу выполняет субподрядчик, если это квалифицированный специалист, и вас устраивает договоренность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
