как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки

Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.

Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.

Назначение и принцип работы дровокола

Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:

  • гидравлический агрегат;
  • конусный или винтовой агрегат.

На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.

Гидравлический

Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:

  • станиной;
  • рабочим цилиндром;
  • упором;
  • ножом или лезвием;
  • масляным баком;
  • насосным оборудованием;
  • распределителем уровня давления;
  • бензиновым или электрическим двигателем.

Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор. Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.

Конусный или винтовой

Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.

К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования. В зависимости от типа привода, различается электрический и бензиновый колун.Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.

Делаем самостоятельно винтовой колун

Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.

Вытачивание конуса:

  • насадить металлическую болванку на шкив электродвигателя;
  • в процессе свободного вращения снять с болванки лишний металл;
  • нарезать на поверхности болванки левую упорную резьбу.

Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.

Как сделать электродровокол своими руками (видео)

Самодельный дровокол с двигателем от стиральной машины

В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.

Технология изготовления:

  • создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
  • установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;
  • размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
  • выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
  • приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.

Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости. В этом случае включение и выключение может быть организовано обычным бытовым автоматом.

Как сделать конусный дровокол: чертежи и этапы работ

Самый простой вариант колуна, имеющего конусную оснастку, представлен следующей конструкцией:

  • нижняя домкратная часть;
  • верхняя конусная часть;
  • П-образная рамка.

Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.

Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки. В этом случае можно использовать уже готовый комплект на основе:

  • вала 350 х 30 мм;
  • шкива с ременной передачей;
  • парой опор вращения в виде подшипников;
  • «шурупа» 220 х 55 мм

Допускается также самостоятельное изготовление оснастки на токарном станке.

Как сделать винтовой дровокол (видео)

Изготовление гидравлического устройства

В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба. В процессе проектирования предусматривается размещение металлической рамы на колеса. Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.

Технология самостоятельного изготовления:

  • изготовления рамы;
  • изготовление устойчивой платформы;
  • приваривание вертикальной направляющей;
  • приваривание косынки с обратной стороны направляющей;
  • изготовление из металлических уголков ползунка;
  • усиление места упора штока гидравлического домкрата;
  • приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
  • переделка ручки домкрата для удобства работы;
  • приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.

Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином. Для крепления резака на направляющую нужно использовать три болта М-12.

Механический пружинный дровокол своими руками

Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:

  • забетонировать вертикальную стойку;
  • навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
  • закрепить на свободном балочном конце короткую стойку и оснастку;
  • установить рабочую колоду.

Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.

Другие варианты изготовления конструкции

С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола. Самодельное устройство учитывает конкретные индивидуальные требования потребителя.

Особенности изготовления конструкции на реечно-зубчатой передаче:

  • на выходном вале понижающего редуктора или шкива монтируется шестерня;
  • движение шестерни вызывает подвижность зубчатой рейки;
  • напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
  • шестерня получает сцепление с рейкой посредством управляющей рукояти;
  • рабочая часть конструкции монтируется на прочную стационарную раму;
  • к рамному основанию крепится колун;
  • перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
  • возврат рейки в исходное положение выполняется при помощи возвратной пружины.

Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем. Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Изготовить своими руками дровокол не сложно, он сэкономит ваше время и силы

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Поэтому под навесом во многих дровах лежат напиленные бревна, и ждут хозяина с топором.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Дровокол гидравлический

Самодельный гидравлический дровокол

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на двигателе внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

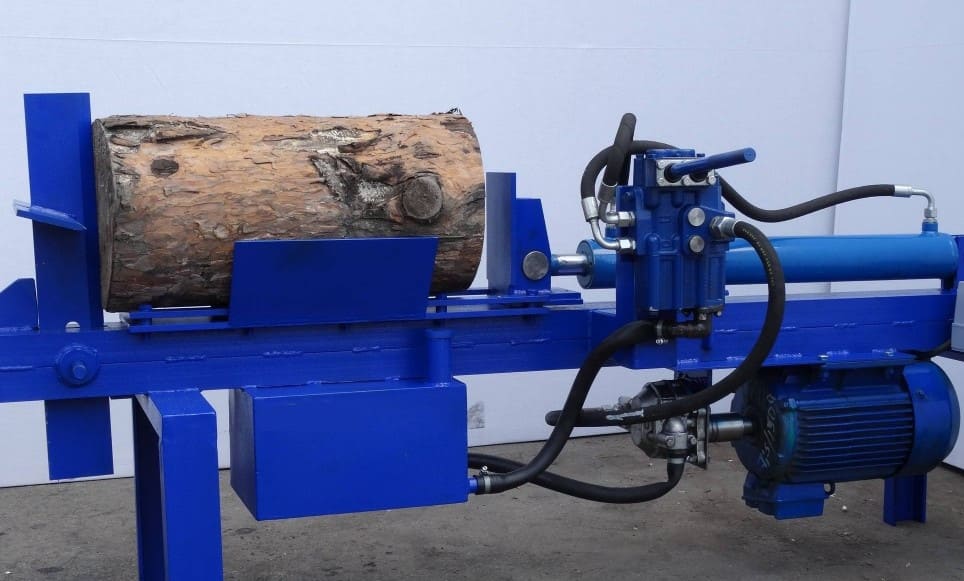

Промышленный дровокол гидравлический

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Реечный дровокол

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самодельный винтовой дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях.

Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Конус на валу электромотора

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Ременная передача на шкив конуса дровокола

Как сделать дровокол своими руками, и какая конструкция практичнее

Конусный дровокол имеет простую конструкцию, поэтому просто приведем чертежи, и рассмотрим элементы конструкции:

Эскиз дровокола

  • Двигатель должен быть закреплен прочно, поскольку усилие на валу нешуточное, особенно при подклинивании конуса;
  • Редуктор делается из расчета 200-300 оборотов в минуту;
  • Вал конусного буравчика устанавливается на мощные подшипники;
  • Под буравчиком желательно установить дополнительный клин. Он будет помогать в раскалывании, и фиксировать бревно от проворачивания.

Сделать своими руками реечный дровокол куда сложнее. Однако такая конструкция позволяет работать с более сложными и крупными деревянными заготовками. К тому же качество разделки бревна получается выше.

Реечный дровокол в работе

Станина сваривается из швеллера толщиной не менее 4 мм. Особое внимание креплению клина-колуна. К нему прикладывается основное усилие, поэтому есть смысл приварить его стационарно. Для заточки режущей плоскости можно воспользоваться «болгаркой» с наждачным кругом.

Сам нож изготовлен из остатков сельхозтехники с помощью все той же УШМ.

Пара шестерня-рейка использована от сломанного рулевого механизма какого-то списанного грузовика. Несколько зубьев сточены, поэтому при большом усилии рейка иногда проскальзывает. Механизм рычага-эксцентрика сварен из стального листа 3 мм.

Станина реечного дровокола

Электродвигатель от вентиляционной системы советского производства, 2 кВт. Комплект шкивов, вместе в ремнем, снят с ржавеющего комбайна времен поднятия целины.

Толкач просто скользит по швеллеру. Никакая смазка не используется, поскольку она сразу забьется опилками.

Возвратные пружины можно взять от чего угодно, например те – которые раньше использовались в качестве доводчика на дверях.

Себестоимость такой конструкции стремится к нулю, особенно если использовать компоненты из старого хлама или со списанного оборудования.

Видео как сделать своими руками винтовой дровокол

Часть первая

Процесс изготовления своими руками из металлолома рабочей части винтового дровокола.
Из этого видео вы узнаете все размеры вала, взятого от гидроцилиндра. Размеры вспомогательных втулок и фланцев, а так же как сэкономить на изготовлении шпоночного соединения. Как сделать самостоятельно шкив, корпус подшипника и основную рабочую часть — «морковку».

Часть вторая

Из второй части этого видео вы поймете как сделать своими руками станину к дровоколу, как закрепить рабочую часть на станине. Узнаете особенности изготовления и размеры основания под дровокол, а так же мощность двигателя и способ передачи вращающего момента.

About sposport

View all posts by sposport

Загрузка…

Дровокол Горыныч: описание, характеристики, отзывы, видео

Серия гидравлических дровоколов с электрическим и бензиновым двигателем «Горыныч» от российского производителя хорошо известна потребителю и имеет исключительно хорошие отзывы. Это оборудование рекомендуют приобрести с целью непрерывного использования, включая сложные климатические или погодные условия, в зависимости от модификации усилия раскалывания на данных колунах варьируется от 6 до 9 тн, что вкупе с кратким циклом обработки положительно сказывается на их производительности. Выбор конкретной модели зависит от условий эксплуатации и бюджета, максимальная эффективность достигается при комбинировании их работы с захватами, транспортерами и толкателями от одноименного производителя.

Оглавление:

  1. Техническое описание, преимущества
  2. Мнения о колуне

Краткое описание серии

Дровокол гидравлический Горыныч в простейшем исполнении включает прочную металлическую раму с колесами, упрощающими транспортировку и удерживающую остальные запатентованные рабочие узлы: закаленный нос с возможностью смены числа лезвий и высоты и значительным ресурсом службы, двигатель, насос, цилиндры и распределитель. Принцип его действия основан на расколе поленьев на 2 или 4 части (в зависимости от выбранного положения колуна) после сильного ударного воздействия. Шток данного устройства движется плавно и быстро, благодаря усилию на приводе не менее 6 тн модели Горыныч работают без перегрева и остановок в течение 8-10 часовой смены, при необходимости и правильном контроле за подачей и краткими перерывами их могут эксплуатировать круглосуточно.

Обзор рабочих показателей, преимущества и особенности эксплуатации

Серия Горыныч представлена тремя основными моделями, технические характеристики которых показаны в таблице ниже:

Параметры Горыныч для профессионального пользования Honda
Мощность потребления, кВт 4 7,5 8,5
Расход топлива (для моделей с бензиновым двигателем), л/ч 3-3,5
Напряжение, В 380
Усилие на колуне, тн 6 9
Скорость штока, см/сек 42 45
Гидравлический привод ножа есть
Время одного цикла, с 2,5 * 3*
Максимальная длина заготовки, см 50 63
Масса установки, кг 180 370

* — при расколе поленьев с длиной до 40 см оно сокращается до 2 с.

В базовом исполнении все устройства оснащены колесами с диаметром 25 см, при необходимости частого перемещения колуна рекомендуется приобрести прицепное устройство, ступицы и колеса большего (52 см) размера. Благодаря значительному весу гидравлической системы и металлической рамы конструкция является устойчивой, в дополнительном закреплении дровокола нет необходимости. К его эксплуатационным преимуществам также относят:

  • Независимость работоспособности от погодных и климатических условий, благодаря встроенному медному радиатору и хорошей защищенности двигателя модели Горыныч запускаются как при морозах до -30 °С, так и при жаре до +42.
  • Возможность регулировки высоты положения ножа и установки 1 или 2 скрещенных лезвий.
  • Высокую производительность, обеспечиваемую ка значительными усилиями на штоке, так и общей продуманностью конструкции.
  • Эргономичное и удобное рабочее место оператора.
  • Проверенную временем и подтвержденную многочисленными отзывами надежность узлов, цилиндра и привода. Все отдельные элементы и устройство в целом рассчитаны на длительную и интенсивную эксплуатацию в тяжелых режимах (для примера, ресурс уплотнителей гидравлики – до 10000 м3 дров). При этом они являются ремонтопригодными и доступными для ТО.
  • Отсутствие потребности в заточке ножа благодаря хорошей закалке стали.
  • Доступную стоимость в сравнении с зарубежными аналогами со схожей производительностью.
  • Хорошую износостойкость и толщину лакокрасочного покрытия, выдерживающие воздействия ультрафиолета, перепадов температур и влажности, других атмосферных и внешних воздействий.

Отзывы об устройстве и производителе

«Брал в аренду прицепной дровокол с бензиновым двигателем Горыныч при заготовке дров в начале зимы, остался доволен его работой и производительностью. Расход топлива, по моему мнению, был небольшой, при непрерывной работе и постоянной загруженности за 3 часа уходило не более 12 л бензина, на выходе я получил 5 кубов расколотых поленьев с разной влажность и крупностью».

Влад, Москва.

«Обслуживаю дровокол марки Горыныч 6Т с электрическим двигателем больше года, модель работает при любых погодных условиях и нагрузках, раскол поленьев с длиной до полуметра занимает не больше 3 секунд. За все это время устройство не нуждалось в серьезном ремонте, защитное покрытие осталось гладким и неповрежденным, несмотря на весьма интенсивную эксплуатацию».

Григорий, Екатеринбург.

«Считаю модель Горыныч Хонда оптимальной при необходимости заготовки дров в больших объемах на участках без электричества, опыт показывает, что гидравлический привод, узлы и защитное покрытие этого дровокола переносят самые тяжелые нагрузки, а сам он функционирует даже в сильный мороз при расходе топлива в пределах 3,5 л/ч. Лично мне при работе с ним понравилось все: от прочной рамы и ножа до простоты обслуживания, зарубежных аналогов с такой ценой просто нет».

Леонид, Новосибирск.

«Долго изучал отзывы на форуме при выборе колуна для постоянного использования, в конечном итоге решил купить Горыныч 6Т, как самый дешевый в серии моделей с гидравлическим цилиндром и регулируемым ножом. Особенно понравились, что их продает непосредственно производитель, цена, условия доставки и гарантия меня устроили полностью. За год службы недостатков у колуна не обнаружил, он работает без перегревов и остановок, с возможностью быстрого изменения положения ножа».

Роман, Санкт-Петербург.

Механический дровокол своими руками | Своими руками

ЗАГОТОВКА ДРОВ – ПРОЦЕСС ТРУДОЕМКИЙ И ДЛИТЕЛЬНЫЙ. БОЛЬШЕ ВСЕГО ВРЕМЕНИ И СИЛ УХОДИТ НА РАСКОЛ КОЛОДОК. ЧТОБЫ УСКОРИТЬ И УПРОСТИТЬ ЭТУ ПРОЦЕДУРУ, СМАСТЕРИЛ СЕБЕ ДРОВОКОЛ. СО СВОЕЙ РАБОТОЙ ОН СПРАВЛЯЕТСЯ НА УРА.

ИЗГОТОВЛЕНИЕ ДРОВОКОЛА СВОИМИ РУКАМИ

1. Из профильной трубы сечением 40×40 мм сварил раму размером 90х60х 40 см (длина, высота, ширина).

2. Накрыл ее металлическим листом толщиной 5 мм размером 40×100 см, который закрепил на четыре болта — это стол.

3. Из трубы d 15 мм изготовил ручку в виде скобы и прикрутил ее болтами к торцу рамы сверху (фото 1). В этом же месте установил пульт включения и выключения двигателя.

4. С противоположной от ручки стороны к стойкам снизу приварил ось и закрепил на ней колеса (фото 2) Последние изготовил из металлических колец шириной 4 см и d 130 мм (отрезал от трубы) и листового железа толщиной 5 мм.

5. На перекладины внутри рамы наварил площадку из листового металла подходящего размера и закрепил на ней болтами трехфазный электродвигатель (3 кВт на 900 оборотов) (фото 3). По бокам закрыл его дверцами из жести (фото 4) На валу мотора закрепил двухручей-ковый шкив d 100 мм.

6. На столешнице строго над двигателем закрепил механизм для колки дров, который состоит из вала и конусного винта с насечками, его собрал по такому принципу (фото 5). Только вместо звездочки установил на хвостовик вала шкив d 200 мм. Помимо своей основной задачи (передача крутящего момента) он выполняет роль редуктора, понижающего обороты с 900 до 450 об./мин. После установки соединил механизм с двигателем ремнем и закрыл кожухом из жести (фото 6) чтобы на подшипники не попадала влага.

7. Со стороны шкива в целях безопасности закрыл мотор металлической накладкой с отверстиями (фото 7). Подсоединил к пульту и двигателю силовой кабель для подключения к сети. Готовый агрегат покрасил в черный и синий цвет (фото 8)

ПРИНЦИП РАБОТЫ САМОДЕЛЬНОГО ДРОВОКОЛА

Подключаю двигатель к сети и нажимаю кнопку «пуск» на пульте. Беру колодку и, установив ее на стол вертикально, толкаю к конусному винту (фото 9) за счет вращения и насечек он врезается в бревно и раскалывает его. Расколотые поленца сразу складываю в стожок. По окончании работы дровокол закатываю в сарай.


Читайте также: Гидравлический дровокол своими руками


ДРОВОКОЛ СВОИМИ РУКАМИ – ВИДЕО (вариант)

© Автор: Василий Лобович

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как сделать ручной дровокол своими руками: чертежи

    Если объемы дров, которые нужно заготовить, небольшие, то с ними справится простой механический дровокол. Затраты на него минимальны, если даже подходящие железяки отсутствуют в хозяйстве.

Механический дровокол своими руками

Простой механический дровокол похож на колодезный журавль. Конструкция идентичная, только вместо ведра закреплены ручки и резак. Соединить стойки и перекладины можно применив шарниры. Понадобится лишь хорошая смазка.

Принцип работы дровокола заключается в следующем: на подставку ставят чурбак, вниз резко тянут рычаг, резец за счет силы инерции набирает максимальную силу и раскалывает заготовку. Действия повторяются, пока не получатся дрова нужного размера.

Читайте также: Как сделать реечный дровокол своими руками

Такой механический дровокол ручного производства собирается просто, из того, что есть в хозяйстве – труб, уголков любых размеров, а топор можно использовать в качестве резака. Эту конструкцию еще неплохо сделать разборной для удобной переноски и хранения.

Есть и минусы:

  • колка требует больших усилий, особенно для того, чтобы остановить колун после развалки полена;
  • самодельный дровокол занимает довольно большую площадь, ведь чем рычаг длиннее, тем меньше усилий придется затрачивать.

Однако даже такое приспособление снижает трудоемкость работы.

В данном механическом устройстве колун должен быть очень тяжелым. Поэтому лезвие требуется приварить к цельнометаллической болванке. Наиболее доступный способ – приварить к квадратной или круглой трубе и залить ее бетонным раствором. Все эти действия выполнить несложно, если вы умеете пользоваться сварочным аппаратом.

Пружинный дровокол

Есть усовершенствованная конструкция механического ручного дровокола с меньшими параметрами, но при этом дрова колет лучше и требует меньше усилий. У такой модели главный рабочий элемент – пружина, закрепленная на станине, а ее верхняя часть упирается в перекладину, на которую закреплен колун.

В такой конструкции пружина принимает на себя основное усилие, чтобы удержать колун после раскола полена. Соответственно, нужно подобрать пружину и упор таким образом, чтобы прилагалось как можно меньше усилий, но их хватало, чтобы расколоть даже суковатые чурбаки. Упор под пружину может быть сделан подвижным. Тогда получится подстраивать параметры под определенные условия.

Важно сделать подвижным соединение рамы и рычага, на котором зафиксирован колун. Оптимальный вариант – качественные подшипники, желательно самовыравнивающиеся.

Ручная конструкция дровокола должна иметь минимальную высоту примерно 800 мм. Но в такой ситуации придется работу выполнять наклонившись или монтировать устройство на стол. Несколько удобнее вариант – сделать дровокол под свой рост.

Чтобы конструкция была более мобильной, варят станину. С одной стороны закрепляют колеса, на вторую закрепляют упоры.

Дровокол вертикальный инерционный

Еще один вариант для собственноручного изготовления. Чтобы его сделать, понадобятся две трубы меньшего и большего диаметра. Еще также нужна тяжелая пластина для основания и колющий элемент – колун (резак).

Конструктивная постройка – простая, к тому же усилий особых не требует. На массивную платформу закрепляется труба, имеющая толстые стены или штырь. Высота – примерно 1 метр. Это ведущая труба и по ней свободно передвигается резак, приваренный к кольцам трубы слегка большего сечения. Колет поленья он таким образом: колун поднимаете вверх и опускаете. Можно слегка увеличить ускорение вниз. Чурбан расколется под воздействием силы тяжести. Тяжелый резак – залог успеха данной модели. Для лучшей эффективности можно приварить утяжелитель.

Дровоколы с электроприводом

Конструкции, выполненные ручным способом, облегчают заготовку дров, но требуют все же солидных усилий. Облегчить труд поможет электромотор. С его использованием делают дровоколы различных видов. Но построить такой дровокол самостоятельно сложнее. Здесь потребуются хотя бы минимальные знания электрики.

Винтовой (конусный)

Одним из самых распространенных вариантов является винтовой или конусный дровокол. Отличаются они только наличием/отсутствием резьбы на колющем элементе.

Электромотор нужен довольно мощный (2 кВт и более), но имеющий небольшую частоту вращения – 250-600 об./мин.

Чурбаки раскалываются из-за того, что мотор вращает конус, и он врезается в древесину, разрывая постепенно на части.

Сначала режущий элемент делали в виде гладкого конуса. Но намного легче идет работа, если его поверхность имеет резьбу. В такой ситуации чурбак накручивается на винт и раскалывается.



Смотреть видео с практическими рекомендациями по дровоколу

RuggedMade производит дровоколы коммерческого класса по цене, подходящей для домовладельцев, продавцов дров и генеральных подрядчиков, которые предлагают вырубку леса, уборку после урагана и другие услуги, связанные с деревьями или лесоводом.

В нашей видеотеке содержится важная информация о сборке и безопасной эксплуатации вашего делителя бревен RuggedMade. Наша библиотека постоянно пополняется полезными видео-инструкциями, мнениями клиентов и отзывами — видео от реальных пользователей.У вас есть видео, которым вы хотите поделиться? Электронная почта [email protected]



Дровоколы серии RuggedSplit 300 от RuggedMade

Знакомство с дровоколами серии RuggedSplit 300

Представляем 22-тонные гидравлические дровоколы серии RuggedSplit 300. RS-322 подходит для домашнего или коммерческого использования. Вы нигде не найдете лучшего значения. На все сплиттеры предоставляется гарантия на запчасти один год. Мы отправляем товары по всей территории США с наших общенациональных складов.

Знакомство с разделителями бревен RuggedSplit серии 300

Сборка разделителей бревен серии 300

Сборка разделителей бревен серии 500

Знакомство с разделителями бревен RuggedSplit серии 500

Представляем 37-тонные гидравлические насадки RuggedSplit серии 500 вверх дровоколы. Дровоколы серии 500 — идеальное сочетание мощности и цены для домовладельца, землевладельца или коммерческого пользователя.Вы нигде не найдете лучшего за свои деньги.

Основные характеристики:

  • Сварной цилиндр диаметром 5 дюймов
  • Ход 24 дюйма
  • Шток диаметром 2 дюйма
  • Сверхпрочная стальная проушина 6 дюймов x 6 дюймов
  • Гидравлический бак на 8 галлонов с многоразовой стальной сеткой фильтр
  • Двигатель 301 куб. см. с верхним клапаном (OHV), 10 л.с.
  • Вентилируемая крышка со встроенным масляным щупом
  • Детали с порошковым покрытием для долговечности
  • В комплекте с 4-ходовым лезвием
  • В комплекте 2-дюймовый шар и предохранительные цепи для буксировки
  • 10- дюймовые колеса и крылья включены
  • Буксировка до 40 миль в час

Всегда надевайте защитное снаряжение при работе с гидравлическим оборудованием.

Коммерческий класс Мощность и надежность

Электростартер Raven мощностью 301 куб. См и мощностью 10 л.с. обеспечивает быстрый и легкий запуск, бесшумный и эффективный. Клиентам из Калифорнии не о чем беспокоиться — это двигатели, соответствующие стандарту CARB.

Мы поддерживаем наши дровоколы с годовой гарантией на детали и храним на складе все основные детали.

Долговечность и особенности конструкции

Стальной клин для колки литой стали предназначен для раскалывания даже самых твердых бревен с сучками. Основание имеет пресс-масленку для смазки гусеницы. Стальные компоненты покрыты порошковой краской для повышения прочности. Сверхпрочная двутавровая балка имеет размер 6 x 6. Две опорные стойки обеспечивают устойчивую платформу для колки. Они складываются и фиксируются в верхнем и нижнем положениях для безопасной буксировки.

Отбойник для бревен и четырехстороннее лезвие

Удобный инструмент для снятия бревен, или инструмент для снятия бревен, снимает обрезки древесины с лезвия и защищает двигатель от падения дерева.

Основной клин для колки также включает в себя 4-сторонние крылья или лезвия, которые крепятся к клину болтами и сокращают время, необходимое для колки дров.Эти невероятно полезные функции недоступны на большинстве сплиттеров других производителей.

10-дюймовые колеса, крылья, сцепное устройство и предохранительные цепи

В сцепное устройство входит стандартный 2-дюймовый шар и предохранительные цепи. 10-дюймовые колеса подходят для буксировки со скоростью до 40 миль в час и включают крылья.

Эргономичный дизайн для повышения производительности и уменьшения нагрузки.

Откидные (горизонтальные / вертикальные) делители, подобные тем, что используются в серии 500, снижают рабочую нагрузку и физическое напряжение.Высокая высота рамы снижает нагрузку на спину — оператору не нужно сутулиться. Расположенный по центру клапан удобен для работы с любой стороны и делает действие в пределах досягаемости. Пластины ползуна с раскалывающимся клином имеют масленки для смазки гусеницы, обеспечивающие плавность хода и меньший износ балки.

Есть две опоры для бревен на балке и V, приваренный к опорной пластине, чтобы бревно не вращалось во время раскалывания. Одноблочный клапан имеет фиксатор автоматического возврата, что означает, что рычаг остается в положении возврата до тех пор, пока шток не будет полностью втянут.После втягивания рычаг автоматически переводится в нейтральное положение. Это дает вам возможность загрузить следующий журнал. Для безопасной работы обязательно следите за клином, когда он втягивается.

Гидравлическая мощность и скорость

Двухступенчатый гидравлический насос со скоростью 16 галлонов в минуту подает жидкость в систему. Дровоколы серии 500 производят 15-секундный цикл возврата и возврата. Он всасывает гидравлическую жидкость через многоразовый стальной сетчатый фильтр. Гидравлический бак вмещает 8 галлонов гидравлической жидкости AW32 массой 10 (продается отдельно) — это больше, чем у большинства сплиттеров, представленных на рынке.При таком большом количестве масла система охлаждается. Бачок снабжен вентилируемой крышкой со встроенным щупом. Стальные армированные шланги высокого давления соединяют высококачественные стальные фитинги. Кулачковая муфта в стиле Лавджой соединяет насос с двигателем. Защитная крышка на монтажном кронштейне насоса помогает предотвратить травмы и попадание внутрь мусора, обеспечивая легкий доступ для обслуживания. Порты 3/4 дюйма по всей длине позволяют системе течь более свободно и сохранять меньшую температуру, поэтому вы можете выполнять работу быстрее.

Оцените всю серию RuggedSplit 500 прямо сейчас, !


Дровоколы RuggedSplit серии 700 от RuggedMade

Представляем 37-тонные гидравлические дровоколы серии RuggedSplit 700. Дровоколы серии 700 — это простые в использовании проталкивающие или горизонтальные дровоколы. Все сплиттеры RuggedMade отличаются прочностью промышленного класса, но по цене достаточно низкой для среднего домовладельца! Включает годовую гарантию на детали. Мы отправляем наши сплиттеры по всей территории США со складов по всей стране.

Знакомство с разделителями бревен RuggedSplit серии 700

Знакомство с разделителями бревен RuggedSplit серии 700

Сборка серии 700 с клапанной системой Power-Beyond-Port

Надеюсь, это краткое руководство помогло вам в процессе принятия решений. Всегда очень важно получить некоторые знания перед тем, как совершить относительно дорогую покупку.

Я искренне верю, что плюсы и минусы электрического дровокола, которые я описал в этой статье, демонстрируют, что они являются хорошим вариантом для мелкого поселенца или домовладельца, который хочет сократить расходы на дрова и разделить некоторые из них самостоятельно. древесина.

Счастливого разделения, и дайте мне знать, что вы решили!

Дополнительная литература: Как выбрать лучший разделитель бревен для ваших нужд

Как использовать разделитель бревен

Шаг 1. Выберите подходящий разделитель журналов для работы

В Hirepool у нас есть две модели дровоколов в нашем ассортименте: вертикальный гидравлический дровокол, который использует давление вниз для раскалывания древесины, и горизонтальный гидравлический дровокол, в котором древесина раскалывается путем утрамбовки древесины горизонтально на столе для раскалывания.В этом руководстве мы расскажем, как работать с вертикальным гидравлическим дровоколом, но стоит отметить, что одинаковые принципы работы применимы к любой из моделей дровоколов.

Какой дровокол лучше? Вертикальный или горизонтальный?

Когда дело доходит до выбора подходящего разделителя журналов для вашей работы, стоит подумать о том, как вы будете их использовать. Вертикальные дровоколы являются популярным выбором, поскольку они оснащены гидравлическим подъемным рычагом для больших деревянных колец. Горизонтальный разделитель бревен не может обрабатывать круглые деревянные кольца, поэтому бревна сначала необходимо обрезать до нужного размера для легкой и безопасной работы.Вам также потребуется загрузить дрова на колку, что может потребовать определенных усилий.

Шаг 2. Прочтите и усвойте инструкции по технике безопасности

Как и в случае с любым другим инструментом, который вы арендуете в Hirepool, вы должны прочитать инструкции по эксплуатации, прилагаемые к вашему снаряжению, перед тем, как использовать его. Вы можете найти это

на странице продукта нашего веб-сайта, прикрепленной к вашему договору аренды, или путем сканирования QR-кода на зеленой бирке, прикрепленной к вашему оборудованию.Найдите время, чтобы прочитать их и выполнить все меры безопасности. Также важно, чтобы операторы прочитали руководство по разделке бревен для модели, которую вы наняли. Даже если вы раньше использовали разделитель журналов, между моделями могут быть расхождения, поэтому рекомендуется перепроверить.

Защитное снаряжение

Защитное снаряжение также необходимо для безопасного использования бревна. Убедитесь, что у вас есть следующее, прежде чем начать

  • Средства защиты органов слуха
  • Защита глаз
  • Перчатки или соответствующая защита рук
  • Прочная обувь со стальным колпаком или защитная обувь с хорошим протектором
  • Не слишком свободная защитная одежда и не допускающая запутывания

Средства защиты головы, ушей и глаз, а также перчатки можно приобрести в Hirepool, при использовании бревна для бревна также необходимы прочная обувь и защитная одежда.Вы даже можете нанять парней в Hirepool, которые защитят ваши ноги в случае поскользнуться.

Ознакомьтесь с разделителем бревен, обращая внимание на любые точки защемления на разделителе, указанные на наклейках по технике безопасности, расположенных на оборудовании. Обратите внимание на расположение кнопки аварийной остановки, которая немедленно отключит машину в случае возникновения чрезвычайной ситуации.

Управление одним человеком и управление опасностями

Наш ассортимент дровоколов предназначен для работы только ОДНОМУ человеку, и любые помощники не должны приближаться к дровоколу во время его работы.Единственный оператор должен нести ответственность за:

  • Размещение бревен в зоне колки
  • Управление рычагами управления для приведения в действие раскалывающего клина
  • Удаление разделенных частей из зоны разделения.

Перед погрузкой и раскалыванием вы также должны убедиться, что все опасности удалены с территории. Это означает детей, животных и любые спотыкания или опасности для окружающей среды.

Несчастные случаи могут произойти при слишком быстрой работе или при отвлечении внимания, поэтому будьте внимательны и сосредоточьтесь на выполняемой задаче во время работы.

Шаг 3. Транспортируйте дровокол и поместите на место

Транспортировка буксируемых дровоколов Hirepools проста, так как наши дровоколы поставляются с универсальной муфтой и подходят для новозеландского стандартного шара размером 1 дюйм 7/8 или шара 50 мм.

После того, как вы подключили сплиттер и проверили надежность его подключения, вы готовы к буксировке на свой объект. Следите за тем, чтобы не превышать рекомендованную скорость буксировки 90 километров в час, когда вы едете по открытой дороге.

Дровоколы следует использовать на открытом воздухе или в хорошо вентилируемых помещениях, так как оборудование может выделять токсичные пары.

Когда вы буксируете колокол в желаемое место (в идеале как можно ближе к срубленному дереву или поленнице), проверьте, зафиксированы ли колеса на месте с опущенными стабилизирующими опорами.

Мы также рекомендуем вам опустить подъемник для бревен из безопасного положения для хранения и прикрутить соединение к насосу, которое позволит столу подняться.

Handy Hirepool Совет: все бревна должны быть предварительно нарезаны бензопилой на управляемые кружки перед раскалыванием, то есть диаметром от 12 до 24 дюймов. В Hirepool можно взять напрокат ряд бензопил, подходящих для нарезки патронов, начиная с от малых до больших размеров бревен.

Не рекомендуется резать деформированные бревна, так как это может привести к заклиниванию полотна или непредсказуемому расколу бревна.

Шаг 4. Включите разделитель журналов

Когда вы на месте и в правильном защитном снаряжении, вы готовы запустить дровокол.

Для этого:

  1. Открыть кран подачи топлива и выключатель двигателя
  2. Включить воздушную заслонку при холодном пуске
  3. Вытягивайте шнур стартера до тех пор, пока не почувствуете легкое сопротивление, затем дайте шнуру стартера оттолкнуться и сделайте несколько резких рывков, пока двигатель не запустится.
  4. Когда двигатель заведется, отпустить воздушную заслонку

Устранение неполадок, если разделитель журналов не запускается

Если вы выполнили указанные выше действия и не можете запустить разделитель журналов, возможно, вы залили двигатель.В этом случае закройте топливный кран и подождите пять минут, чтобы топливо испарилось, прежде чем пытаться снова.

IMG: Дровокол в использовании

Шаг 5: Разделите дрова с помощью бревна

После того, как дровокол был запущен, дайте ему поработать несколько минут на полностью открытой дроссельной заслонке, чтобы двигатель достаточно прогрелся. Пора делиться!

  1. Скатайте или поместите бревно на гидравлический подъемник бревна, затем задействуйте рычаг, чтобы поднять уровень ворот до стола
  2. Расположите бревно, которое нужно разделить вместе с волокнами.Никогда не пытайтесь расколоть волокна, так как бревно может лопнуть или отлететь от стола для колки
  3. Переместите бревно под нож и убедитесь, что оно ровно и сбалансировано на столе, а на столе нет мусора.
  4. Убедившись, что ваши руки не касаются стола для колки, используйте рычаг или рычаги вниз, чтобы лезвие полностью раскололо древесину. (Ваша модель может иметь 1 рычаг или 2 рычага, которые необходимо задействовать одновременно)
  5. После того, как бревно расколото и разрез завершен, отодвиньте одну половину в сторону, продолжая обрезать другую половину до размера, подходящего для вашего камина.

Всегда проверяйте, чтобы бревно было разделено на всю длину, поскольку в противном случае существует риск того, что две части деревянного бревна снова сожмутся вместе, что может зацепиться за вашу руку и вызвать травму.

Устранение неполадок при застревании древесины

В зависимости от модели, дровоколы Hirepool оснащены ограждениями по обе стороны от лезвия, так что, когда лезвие втягивается, застрявшее бревно выталкивается с лезвия на стол. Если это не предусмотрено в вашей модели, удалите застрявший блок, поместив еще один кусок дерева меньшего размера между застрявшим блоком на лезвии и ограничителем обратного хода.Затем лезвие протолкнет его, освобождая застрявшее бревно.

Заправка

Если вы постоянно эксплуатируете эту машину в течение длительного периода и вам необходимо заправить ее топливом, убедитесь, что вы выключили двигатель и бак остыл в течение минуты или двух перед заправкой топливом.

Начать работу с Hirepool

Итак, у вас есть подробное руководство о том, как использовать дровокол для распиловки древесины. Подготовьтесь к зиме с умом, арендовав у нас дровокол и прицеп.Закажите машину для разрубки поленьев онлайн, чтобы организовать ее сбор в ближайшем отделении.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
