Электрокультиватор своими руками видео: инструменты и материалы, устройство электрокультиватора и изготовление, чертежи и схемы подключения

инструменты и материалы, устройство электрокультиватора и изготовление, чертежи и схемы подключения

Любой из владельцев садово-огородного участка знает, насколько утомительной и кропотливой может быть работа, связанная с возделыванием различных культур. Тем более что подобной работой занимаются чаще всего люди пожилые, которым не так уж и просто осилить нагрузки связанные с обработкой почвы до посадки и во время выращивания садово-огородных растений. Для упрощения этого нелегкого процесса и существует электрический культиватор, который вполне можно сделать своими руками в домашних условиях. Далее вашему вниманию простейшие модели подобных конструкций.

Что такое самодельный электрический культиватор или как сделать электрокультиватор

Чтобы сделать электрокультиватор необходимо приобрести понижающий редуктор, я нашел дома редуктор от промышленной мясорубки. Приварил два уголка к картеру редуктора, и две выгнутые трубы, для рукояток. Для большей прочности между ними приваривается металлическая распорка. На уголки нужно приварить колесные оси. Колеса желательно ставить большого диаметра, чтобы они не зарывались.

Самая главная деталь в этой конструкции — выточенный из лома вал. При этом делается соединение в шлиц. Кувалдой сбивается насадка мясорубки. В результате останется чугунная втулка с толстыми стенками. Туда помещается выточенная из лома заготовка. К ней привариваются грунтозацепы, изготовленные из автомобильной рессоры.

На рукоятку культиватора устанавливается выключатель двигателя. Для его подключения используется схема «треугольник» с конденсаторным пуском.

На первый взгляд, срок службы изготовленного агрегата невелик, потому что не предусмотрена сказка самодельного вала, находящегося в чугунной втулке. Но поскольку культиватор используется сезонно, оказалось достаточно один раз перед работой смазывать любым маслом это сопряжение.

Как сделать самодельный плуг для культиватора

Самодельный плуг для культиватора состоит из рабочих органов, механизмов и вспомогательных узлов. При работе плуга происходит отрезание пласта почвы ножом, который равен по ширине захвату корпуса. Благодаря предплужнику снимается верхний слой, который покрыт остатками растительности и сорняками. После чего укладывает его в борозду, которая образовалась при прошлом заходе.

Корпус плуга

Основу корпуса плуга составляет трехгранных клин АВСО. Его параметры используются во время проектирования конкретной конструкции, которые придают ей технологические и эксплуатационные свойства.

За крошение и изгиб пласта почвы отвечает угол а, который расположен в продольно-вертикальной плоскости. Оборачивание пласта земли происходит благодаря углу в, расположенного в поперечно-вериткальной плоскости. Для перемещения пласта в сторону, отвечает угол у, лежащий в горизонтальной плоскости. Благодаря этим параметрам происходит изгиб и крошение пласта земли. Связаны между собой все эти параметры тригонометрической зависимостью :

Исходя из этого, произвольно меняются только два угла. Для определения третьего используют значения первых двух. Довольно немаловажный вывод для любого конструктора. Если же изменить тот или иной параметр, трехгранный клин приобретает лемешно-отвальную поверхность определенного типа: винтовой (угол в), цилиндрический (угол а), цилиндроидальный (угол у), стандартный.

Зная все необходимые параметры, изготовить плуг для электрокультиватора не составит проблем.

Самодельный электрокультиватор: фото, описание, а также видео, где показано устройство в работе.

Умелец Станислав Иосифович, сделал своими руками самодельный электрокультиватор для обработки своего огорода. Основа конструкции самодельного культиватора — трёхфазный электромотор и редуктор вращающий фрезы культиватора. Также установлены колеса от ВАЗа. При этом вес устройства составляет 300 кг, а ширина захвата 116 см.

Обрабатывали участок на даче, обычной лопатой это заняло бы часа 2,5, а этот культиватор перепахал участок за 25 минут.

От электродвигателя на редуктор идёт ременная передача, от редуктора — цепная передача на вращение вала с фрезами.

На фото: автор самоделки.

Рекомендуем посмотреть видео, где показано устройство в работе.

Культиватор — это вид садовой техники, который заменяет ручной труд при обработке земли: рыхлит почву, формирует грядки. С его помощью можно очень быстро производить прополку, вносить удобрения. Это приспособление представляет собой механизированную тяпку с электрическим приводом.

Такой агрегат не подходит для больших площадей и разработки целины. Но на небольших участках, особенно там, где высаженные деревья и кустарники мешают применению более габаритной техники, самодельный электрокультиватор просто незаменим.

Изготовление мотоблока

Для этого электродвигатель заменяют мотоциклетным или другим бензиновым мотором, у которого выше мощность и есть реверс (вперёд/назад). Устанавливают вместо рабочего органа рыхления ещё два дополнительных колеса или грунтозацепа и уменьшают скорость хода за счёт редуктора. Таким образом из простенького культиватора сооружается полноценный мотоблок, механические возможности которого намного выше. Дальнейшее усовершенствование ведёт к созданию минитрактора, который способен не только работать в поле, но и перевозить грузы при помощи тележки.

Навесное оборудование

Для производства посадочных и других работ изготавливают окучник из дисков сельскохозяйственных борон, различные фрезы, каток, плоскорез для прополки, плуг-копатель и другие насадки, облегчающие физический труд на огороде. Каждое из этих приспособлений имеет своё крепление, которым цепляется к самодельному мотоблоку.

С помощью плуга-копателя можно посадить 10 соток картофеля одному человеку в течение 2−4 часов. Сначала делается борозда, в которую выкладываются семена. А при создании второй борозды совершается одновременная засыпка первой. Таким образом посадка картошки происходит равномерно и быстро. Выкапывание делается этим же и точно таким же методом. Только перед этим необходимо скосить ботву бензокосой или триммером, которые также изготавливаются своими руками.

Особенности самодельного культиватора

Глубина обработки почвы электрокультиватором не более 30 см. Он отлично и быстро справляется с работой в цветниках и на небольших грядках. Большинство из этих моделей — мини-культиваторы. Они имеют небольшой вес, удобны в работе, ими могут пользоваться даже женщины и пенсионеры. В отличие от бензиновых моделей, электрокультиваторы абсолютно экологичны и пригодны для обработки почвы в теплицах и парниках.

Для небольших садовых участков нерентабельно покупать дорогостоящие агрегаты для вспахивания земли. Современный рынок предлагает большой выбор моделей культиваторов: многорядных, однорядных, прицепных, ротационных, дисковых, фрезерных и других видов. Весом они могут быть от 10 до 50 кг.

Большинство из них прекрасно справляются с обработкой почвы и имеют длительный рабочий цикл, поэтому они очень нужны в крупных хозяйствах. Но многие дачники предпочитают более выгодный в финансовом плане вариант — создание электрического культиватора своими руками.

Модель на базе двигателя от мясорубки

Многое из того, что потребуется для работы, можно найти в своём хозяйстве или без труда приобрести. Для изготовления элементов конструкции нужны:

• Исправный двигатель от мясорубки;
• Колёса с осями;
• Авторессора;
• Уголки;
• Лом;
• Винт;
• 2 трубы.

Из инструментов тоже многое найдётся под рукой:

• Кувалда;
• Плоскогубцы;
• Набор ключей;
• Молоток;
• Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

К изготовленному из металла картеру редуктора прикручиваются 2 уголка, а к ним затем привариваются 2 трубы, которые будут служить рукоятками, поэтому они предварительно должны быть изогнуты до удобной в работе формы. Для прочности можно приварить между трубами металлическую распорку.

Далее, к уголкам привариваются оси для колёс, которые надо выбирать средних размеров. Потому что маленькие будут застревать в земле, а большими неудобно управлять.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остаётся после удаления насадки мясорубки. Она убирается с помощью кувалды. Из авторессоры изготавливаются грунтозацепы, которые при монтаже надо слегка вывернуть винтообразно, чтобы легче было управлять культиватором. Затем их приваривают к валу под углом расположения 120 градусов.

Для удобства работы к ручке крепится выключатель, который подключается по схеме «треугольник», электропуск используется конденсаторный.

При быстром перемещении культиватора будут оставаться крупные комья земли, а если его передвигать медленно, то почва будет измельчаться. При желании для него изготавливается и самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Зубчатый ручной вспахиватель

При необходимости разрыхления земли на небольшую глубину используют ручные вспахиватели с зубчатыми элементами. Инструмент представляет собой несколько дисков, выполненных из стали и закрепленных на одной оси, на поверхности которых привариваются или вкручиваются Г-образные штыри.

Диски

должны обладать существенным весом, чтобы штыри могли без приложения дополнительных усилий вонзаться в землю. В качестве держателя для дисков используют П-образную рамку подходящей высоты, чтобы вращающиеся элементы её не касались. Посередине рамки с обратной от дисков стороны в перпендикулярном направлении прикручивается на болты ручка. В качестве материала для ручки можно использовать как дерево, так и металл, главное, обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично тому, как было описано для культиватора «Торнадо».

Стальные диски

обычно изготавливают в количестве равным 5 из цельного металла, что позволяет снизить физические нагрузки и обеспечить эффективную работу. Диаметр дисков делают равным не менее 150 мм для обеспечения более качественного рыхления, а толщину — достаточной для крепления штырей.

Сначала их вытачивают на фрезерном станке, а затем просверливают необходимое количество отверстий по диаметру и внутри нарезают резьбу М8 или М10 под штыри в количестве от 4. Их распределяют равномерно по диску с одинаковым расстоянием друг от друга. Затем из прутков изготавливают Г-образные штыри и вкручивают в диски.

Ось

должна выдерживать полную нагрузку всех элементов без прогибов и деформаций, поэтому её диаметр должен быть от 20 мм. На концах оси нарезают резьбу под гайку. Длина оси должны учитывать ширину дисков, а также обеспечивать необходимое место под установку подшипников в местах крепления к рамке.

После этого готовые диски одевают на ось, а затем вставляют в рамку и по бокам надежно прикручивают гайками. К рамке крепят ручку сварным методом или на болты.

С целью автоматизации зубчатого культиватора

выполняют следующие действия:

1. ось делают длиннее на ширину муфты;
2. с внешней стороны от рамки прочно её закрепляют;
3. снизу держака культиватора крепят электродвигатель с муфтой;
4. устанавливают ремень, передающий крутящий момент от двигателя на ось.

При этом применяя различные диаметры муфт можно регулировать передаваемое усилие, а также скорость передвижения агрегата.

Устройство с мотором из электропилы

В этом электрокультиваторе функцию силового блока выполняет электропила цепная марки «Парма». Она крепится с помощью хомутов на раме культиватора. При необходимости пила быстро демонтируется и используется по прямому назначению.

Рама сваривается из стальных труб Ø24 мм. Рабочие фрезы делают из трубы Ø30 мм, а к ним приваривают стальные зубья — 6 шт под углом 30 градусов друг к другу. Вращение фрезам передаёт цепная двухступенчатая трансмиссия. В первой ступени звёздочка привода используется от пилы, а ведомая установлена от велосипеда. Вторая ступень состоит из мотозвёздочки и цепи.

Инструменты и материалы

Необходимые материалы:

1. Подойдёт любой исправный электродвигатель мощностью от 1,6 до 2,2 кВт и частотой вращения до 1000 об/мин. Его можно взять со старой стиральной машины, промышленной мясорубки или купить в магазине.
2. Два колеса с осью от детского велосипеда.
3. Трубы, уголки.
4. Электрический шнур около 50 — 70 метров с вилкой.
5. Пусковые конденсаторы от 100 до 160 мкФ.
6. Звёздочки малую и большую, цепь.

Инструменты:

1. Сварочный аппарат.
2. Болгарка.
3. Набор ключей, плоскогубцы, молоток.

Техника на базе стартера СТ-8 от ГАЗ-51

Для изготовления электрокультиваторов и мотоблоков своими руками используются и более мощные двигатели от машин. Часто устанавливается стартер СТ-8 от ГАЗ-51.

Предназначенный для культиватора стартер необходимо модернизировать. Надо укоротить его вал, изготовить новую переднюю крышку из дюралюминия и запрессовать в неё подшипник 204. Задняя крышка с подшипником остаётся прежняя, только к ней прикрепляется маслёнка с литолом.

В двух крышках просверливается много мелких отверстий для вентиляции. Воздух через них прогоняется вентилятором, который крепится на вал электродвигателя и защищается кожухом из дюралюминия. Кожух присоединяется к стартеру полоской дюралюминия.

Деталь от мотоцикла К-125 — ведущая звёздочка стыкуется с втулкой-ступицей и крепится на хвостовик вала. На входном валу редуктора устанавливается такая же звёздочка. Они соединяются цепной втулочно-роликовой связью. Ещё 4 звёздочки, имеющие по 11 зубьев, крепятся на выходном редукторном валу — на каждом по 2. Они соединяются втулочно-роликовыми цепями. Культиваторные фрезы крепятся на концах рабочего вала.

Электрокультиватор ЛопЛош

Эта модель — альтернатива громоздким приспособлениям. Название состоит из двух частей — лопата и лошадь. Отличается особой конструкцией с горизонтальными фрезами. Подходит для обработки любого грунта без больших затрат времени и ресурсов.

Изготовить ЛопЛош своими руками совсем несложно. Для этого нужен крепкий каркас, опорная стойка, рукоятки управления с изоляцией для предотвращения ударов током, электродвигатель, редуктор для передачи вращения на валы ножей.

На валы устанавливаются левый и правый ножи с режущими частями в сторону вращения. На редуктор — боковые стенки с помощью гаек. Можно устанавливать один или несколько ножей, а также окучник в зависимости от выполняемых работ.

Особенность этого прибора — расположение рукоятками в сторону движения. Передвигать можно с максимальной скоростью без особых нагрузок на двигатель и без его перегрева.

Управление прибором

При запуске двигателя начинается вращение рабочего органа с ножами. При этом необходимо удерживать культиватор на месте при помощи сошника, который углублён в землю. После обработки этого клочка почвы агрегат приподнимают за руль управления, тем самым освобождая сошник, и культиватор перемещается на следующее место. Далее, происходят аналогичные действия.

Таким железным помощником обрабатывается до 6 соток за один день при условии, что земля нормальная и без корней. Глубина рыхления зависит от длины ножей и мощности двигателя и может достигать от 17 до 22 см. При суглинистой и тяжёлой почве надо устанавливать мотор около 3 кВт.

Отзывы

Самодельные электрокультиваторы в домашнем хозяйстве помогают облегчить труд и получать лучшие результаты, чем при дедовских методах. С современными заводскими моделями их, конечно, не сравнить. Но сделанные буквально из ненужного хлама приспособления достаются практически бесплатно и при этом часто выручают своих хозяев.

Для огорода у меня культиватор с бензиновым двигателем. Но в теплицах (их у меня три) работаю с самодельным электрическим культиватором, очень удобно и не дымит.

Дороговато обходится электричество, но не требует топлива, не воняет, не жужжит.

Если за изготовление возьмётся мастер, то качество и срок службы может быть ещё лучше заводского.

Как сделать электрокультиватор для дачи своими руками: 5 интересных идей

Обработка земли представляет собой сложный физический труд, связанный с существенными нагрузками на организм человека. Поэтому многие владельцы земельных участков прибегают к механизации многих основных своих задач, таких, как посев, культивация и сбор урожая. Особенно это необходимо для крупных фермеров, которые закупают всю необходимую технику за огромные финансовые средства.

Но для большинства мелких землевладельцев такие расходы неприемлемы, поскольку, во-первых, нет таких нагрузок и объемов работ, а, во-вторых, они нерентабельны из-за высокого количества простоев. Выходом для них из данной ситуации станет покупка мини-трактора или самостоятельное изготовление необходимого инструмента.

Самым используемым инструментом при обработке земли является культиватор, который может выполнять одновременно функции удаления сорняков, разрыхления земли и окучивания растений.

Промышленно изготовленный культиватор представляет собой сложное техническое устройство, предназначенное для длительной непрерывной работы, которое самостоятельно сконструировать достаточно сложно.

Но для большинства мастеров это не представляет серьезного препятствия, и они изобретают различные механические устройства из подручных средств, которые не менее эффективных и удобных в эксплуатации. В результате решается несколько задач:

• происходит механизация полевых работ,
• избавление от старого хлама,
• экономия денег.

Рассмотрим наиболее простые варианты.

Если у вас большой земельный участок, то вам пригодится информация о том, как создать минитрактор своими руками.Тротуарную плитку можно изготовить и в домашних условиях. Как это сделать, читайте здесь.

Простой культиватор «Торнадо»

Одним из самых простых и дешевых при изготовлении культиваторов является «Торнадо». Он получил такое название благодаря форме рабочей части спиралевидных острых штырей, закрученных по спирали.

Такая конструкция предназначена для удаления сорняков вместе с корнями. Для этого к крестовине на её концы в перпендикулярно плоскости закрепляются сварным способом четыре закрученные штыря, а к середине приваривается держатель-труба под прямым углом к плоскости.

Длина трубы подбирается из расчета удобства пользования инструментом и напрямую зависит от роста человека. На конце трубы крепят рычаг с одинаковыми плечами относительно осевой линии трубы для осуществления поворота инструмента. В результате должен получиться некий аналог штопора, но имеющий намного большие размеры.

Для изготовления рабочей части культиватора – зубьев

необходимо взять стальной пруток с диаметром от 10 мм и на гибочном станке загнуть его на полвитка с расстоянием, равным половине длины.

Длина в изогнутом состоянии должна соответствовать требуемой глубине обработки плодородного слоя, то есть до 25 см.

Поэтому прутки необходимо подбирать до 35 см. После этого их нужно загнуть определенным образом, чтобы было достигнуто их максимальное совпадение. От того, насколько точно они будут изогнуты, зависит равномерность вхождения инструмента в землю и качество рыхления. Затем их приваривают к крестовине, изготовленной из металлической пластины толщиной от 4 мм и плоскими размерами, достаточными для закрепления трубы-держателя.

Диаметр для трубы должен составлять не менее 20 см, чтобы обеспечить надежность конструкции. В верхней части крепится ручка-рычаг из трубы аналогичного диаметра. Трубы желательно брать

алюминиевые, чтобы существенно снизить вес конструкции. Длина рычага должна соответствовать ширине плеч человека, который будет проводить обработку этим инструментом. После этого следует заточить концы штырей.

Обычно такой культиватор изготавливают в виде ручного инструмента, но его можно доработать и получить более универсальное устройство, работающее от электричества. Для этого рычаг делают съёмным, а трубу телескопической с несколькими креплениями по высоте на болты. Затем изготавливают из прутка и трубы переходник на патронный держатель электродрели.

Основная задача — соблюсти центровку относительно оси, чтобы при работе не возникало биений, а также прочность закрепления всех деталей. После этого необходимо подобрать мощную дрель с регулировкой оборотов и реверсом, а также патроном под обычные сверла. В результате культиватор будет работать как обычная насадка на дрель при наличии электричества либо в ручном при работе в поле.

Культиватор из велосипеда

Является одной из наиболее распространенных конструкций ручных культиваторов в селах для обработки огородов малых площадей. Представляет собой часть рамы с велосипедным колесом, в верхней части которой закреплены ручки, а снизу — культиваторная головка.

Существенным преимуществом такого инструмента является простота изготовления, а также использование готовых деталей от велосипеда практически без изменений.

Берут раму от велосипеда и при помощи болгарки разрезают на две части в двух местах: сверху рамы в месте крепления подседельной трубки, а также там, где располагается каретка, с сохранением целостности той части, где крепится заднее колесо.

После этого с подседельной трубки срезают или снимают крепление седла, а на его место приваривают держатель для рабочей части культиватора, выполненной в виде планки с несколькими отверстиями. Затем изготавливают ось для колеса и крепления электродвигателя. Она должна быть достаточно надежной, поэтому в качестве основного материала желательно применять

сталь.

К перьям рамы приваривают небольшую подставку под двигатель, а с другой – каркас для противовеса. Для этого берут металлические уголки, сваривают в П-образной форме и приваривают к основной раме симметрично с двух сторон. В качестве противовеса берут любой груз, который равен весу двигателя.

Мотор устанавливают в виде прямого привода к оси колеса и передают крутящий момент при помощи фланца. Затем колесо приваривают к оси, а в местах крепления к раме ставят подшипники.

Вторую часть рамы рулевой колонкой приваривают к каретке, а трубы изгибают в удобное положение и используют в качестве ручек.

Для изготовления

культивирующей головки можно использовать стандартные элементы, используемые для мини-тракторов, а можно изготовить самостоятельно из стальных прутьев или толстой пластинки, изогнутой клиновидно и заточенной по кромке. В верхней части пластины проделывают отверстия в местах, совпадающих с креплением на подседельнике.

Зубчатый ручной вспахиватель

При необходимости разрыхления земли на небольшую глубину используют ручные вспахиватели с зубчатыми элементами. Инструмент представляет собой несколько дисков, выполненных из стали и закрепленных на одной оси, на поверхности которых привариваются или вкручиваются Г-образные штыри.

Диски должны обладать существенным весом, чтобы штыри могли без приложения дополнительных усилий вонзаться в землю. В качестве держателя для дисков используют П-образную рамку подходящей высоты, чтобы вращающиеся элементы её не касались. Посередине рамки с обратной от дисков стороны в перпендикулярном направлении прикручивается на болты ручка. В качестве материала для ручки можно использовать как дерево, так и металл, главное, обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично тому, как было описано для культиватора «Торнадо».

Стальные диски обычно изготавливают в количестве равным 5 из цельного металла, что позволяет снизить физические нагрузки и обеспечить эффективную работу. Диаметр дисков делают равным не менее 150 мм для обеспечения более качественного рыхления, а толщину — достаточной для крепления штырей.

Сначала их вытачивают на фрезерном станке, а затем просверливают необходимое количество отверстий по диаметру и внутри нарезают резьбу М8 или М10 под штыри в количестве от 4. Их распределяют равномерно по диску с одинаковым расстоянием друг от друга. Затем из прутков изготавливают Г-образные штыри и вкручивают в диски.

Ось должна выдерживать полную нагрузку всех элементов без прогибов и деформаций, поэтому её диаметр должен быть от 20 мм. На концах оси нарезают резьбу под гайку. Длина оси должны учитывать ширину дисков, а также обеспечивать необходимое место под установку подшипников в местах крепления к рамке.

После этого готовые диски одевают на ось, а затем вставляют в рамку и по бокам надежно прикручивают гайками. К рамке крепят ручку сварным методом или на болты.

С целью автоматизации зубчатого культиватора выполняют следующие действия:

1. ось делают длиннее на ширину муфты;
2. с внешней стороны от рамки прочно её закрепляют;
3. снизу держака культиватора крепят электродвигатель с муфтой;
4. устанавливают ремень, передающий крутящий момент от двигателя на ось.

При этом применяя различные диаметры муфт можно регулировать передаваемое усилие, а также скорость передвижения агрегата.

Дисковый роторный культиватор

Изготовление дискового роторного культиватора позволяет выполнять самостоятельное боронование земли, выравнивание её поверхности и разбивание крупных комков. Чертежи такого культиватора:



Основная часть его конструкции совпадает с зубчатым разрыхлителем, а вот рабочая часть имеет существенные отличия.

В качестве рабочего элемента используются выпуклые стальные диски с диаметром 20 см и толщиной 4 мм. Обычно их устанавливают в количестве 4-х штук с применением раздельных осей. Это обусловлено тем, что для разбивания комков необходимо минимальное количество дисков равное двум, а также разностью хода при возникновении препятствий на пути. Вручную изготовить качественно диски достаточно сложно, поэтому следует их заказать в мастерской.

Внутри рамки-держателя посередине устанавливают еще одну П-образную рамку, закрепленную на металлическом штыре и предназначенную для

внутреннего крепления осей, а также для создания определенного наклона дисков.

Для регулировки угла наклона дисков в рамке предусматривают резьбовое соединение штока вспомогательной рамки к основной.

Размеры для неё подбираются с учетом диаметра осей и дисков, а также расстояния необходимого для установки креплений.

На каждую из осей закрепляют по два диска неподвижным образом. После чего их устанавливают на свои места и прикручивают в торцах гайками. Диски выпуклой часть должны быть обращены к осевой линии основной рамки.

Подробнее на видео:

Электрический культиватор из мясорубки

Культиватор из мясорубки является отличным решением для механизированной обработки огорода. Выбор именно такого электродвигателя обусловлен его высокой мощностью и компактностью. Внешне конструкция представляет собой металлическую основу с закрепленными по бокам двумя колесами и расположенным по центру электродвигателем, соединенным с рабочей частью агрегата.

Передвигаться он может как самостоятельно, так и при помощи применения физической силы. Для удобства пользования он оснащается двумя ручками, на которых располагают кнопку пуска двигателя, а также закрепляют провод, чтобы он не мешал при работе. Путем различного наклона устройства достигается различная глубина возделывания.

Сложность изготовления такого культиватора заключается в применении сварочных работ. В предыдущих вариантах конструкции без них можно было обойтись, а в данном случае придется сваривать основной каркас и крепить ручки.

Размер основного каркаса должен быть полностью подогнан под крепления двигателя мясорубки, но при этом иметь ширину, которая будет обеспечивать необходимую устойчивость и быть не уже рабочего элемента. Длина должна позволить разместить все конструктивные элементы, такие, как редуктор и двигатель. Поэтому сначала изготавливают и подгоняют детали, а под них делают каркас.

Так как двигатели мясорубок обычно имеют вал с различными вариантами переходов под редуктор, то можно попытаться найти подходящий уже готовый. Но обычно это вряд ли удается сделать, поэтому приходится вытачивать на нем канавку под крепление муфты с фиксацией при помощи металлической шпильки.

Этот переход следует делать разборным, чтобы в случае расцентровки можно было провести ремонтные работы. Затем к корпусу двигателя на болты прикрепляют редуктор с подходящим передаточным моментом.

На выходном валу редуктора приваривают три стальные лезвия для рыхления земли. Они располагаются с небольшим расстоянием друг от друга примерно по 5 см под углами в 120 градусов. При этом заточенная их часть должна быть расположена со стороны вращения вала.

Каркас изготавливают из металлических уголков с толщиной металла от 4 мм. К нему на болты прикрепляют электродвигатель при помощи хомутов, но не закрывая ребра охлаждения. Примерно по центру основания приваривают ось и устанавливают колеса, например, от велосипеда или мотоцикла. Желательно, чтобы они были достаточно проходимыми на обрабатываемом грунте. Со стороны рабочей части культиватора на корпус приваривают ручки управления, а затем на них размещают органы управления.

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Любой из владельцев садово-огородного участка знает, насколько утомительной и кропотливой может быть работа, связанная с возделыванием различных культур. Тем более что подобной работой занимаются чаще всего люди пожилые, которым не так уж и просто осилить нагрузки связанные с обработкой почвы до посадки и во время выращивания садово-огородных растений. Для упрощения этого нелегкого процесса и существует электрический культиватор, который вполне можно сделать своими руками в домашних условиях. Далее вашему вниманию простейшие модели подобных конструкций.

Культиватор: понятие, сфера применения

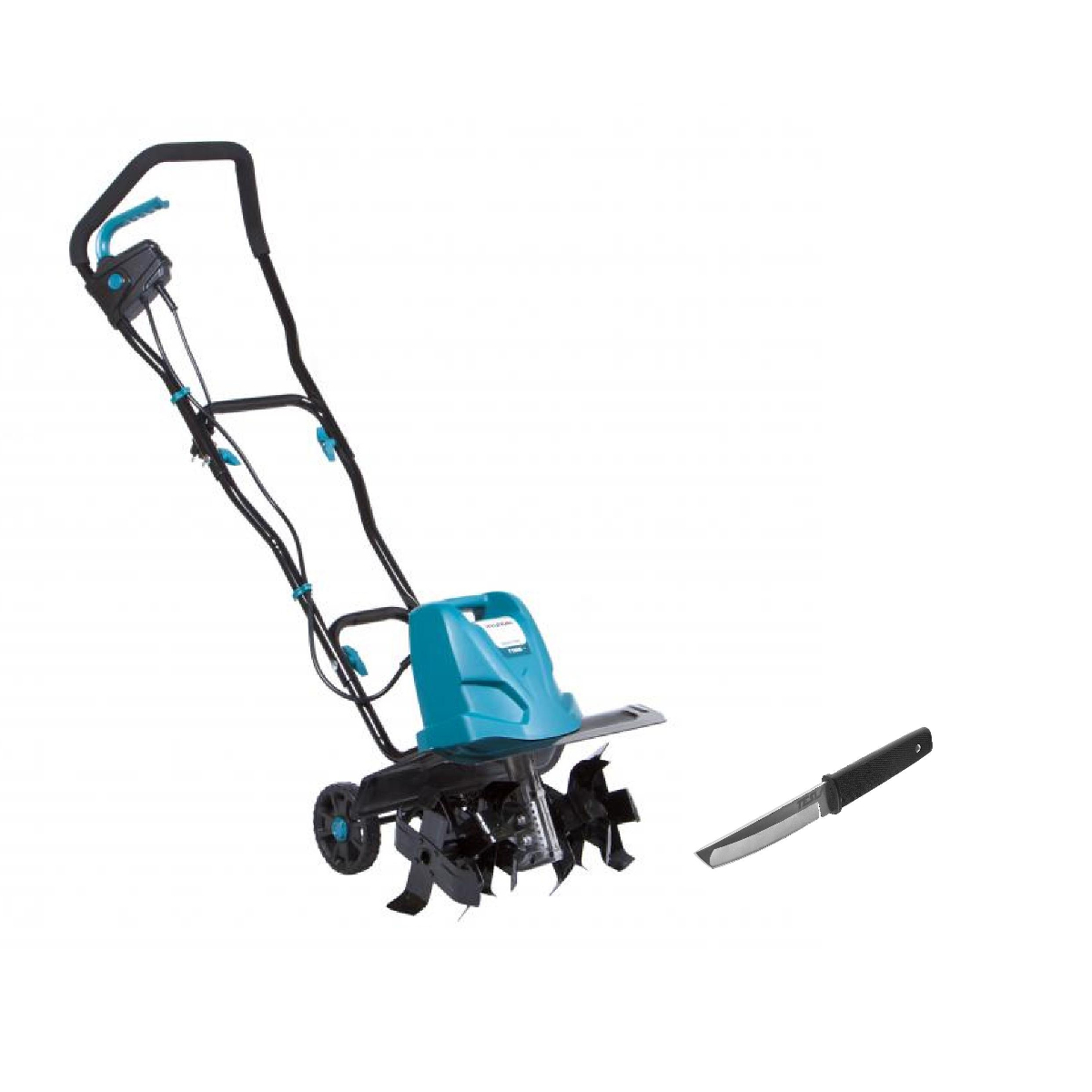

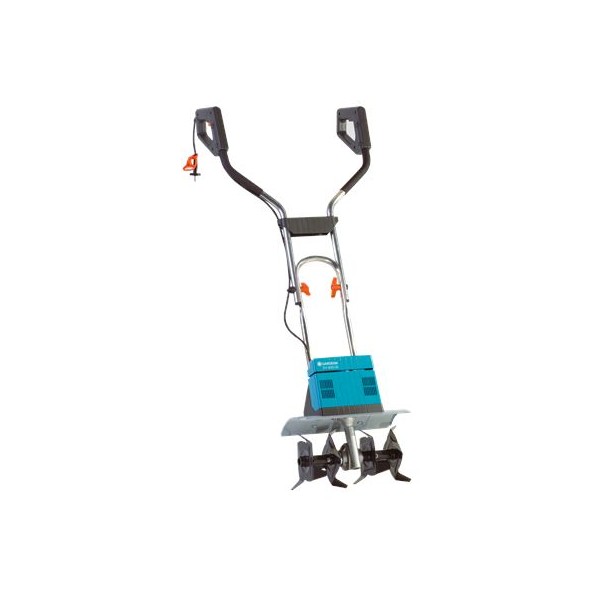

Электрический представляет собой устройство, оборудованное электроприводом и предназначенное для возделывания земли. Таким образом, он может быть полноценным аналогом ручному труду и прекрасно справится с задачей по рыхлению почвы, внесению удобрений, созданию грядок и их прополке. Говоря простыми словами, электрокультиватор – механизированная тяпка.

Внимание! Рассматриваемое устройство совершенно не предназначено для возделывания больших сельскохозяйственных площадей. Но оно прекрасно подойдет для ухода за небольшим цветником, огородным участком и пр.

Основная задача культиватора — придать грунту необходимую структуру (он снимает пласт земли глубиной не более 30 см), подготовив его, таким образом, к внесению удобрений, поливу и прочим манипуляциям с участком, засаженным культурами.

Среди основных достоинств электрического культиватора можно отметить следующие:

Создание электрокультиватора своими руками

С помощью нехитрых приспособлений, который можно найти практически в каждом доме, где обитает мужчина, можно изготовить простой, удобный в работе и, главное, практичный культиватор, работающий от электросети. Далее вашему вниманию представлены простейшие модели подобных изделий.

Конструкция из стартера

Культиватор из стартера можно изготовить при наличии в домашнем гараже стартера от какой-нибудь машины. В нашем случае речь пойдет о стартере от Газ-51. Чтобы деталь выполняла своим функции эффективно и на протяжении длительного периода времени, потребуется совершить со стартером некоторые манипуляции по его усовершенствованию.

Необходимо немного укоротить вал стартера, после чего потребуется заменить его переднюю крышку и проделать много отверстий диаметром около 5 мм как в передней, так и в задней крышке. Чрез эти отверстия воздух будет качественно продуваться вентилятором, который сможет выполнять эту функцию с помощью вала электродвигателя, к примеру, от какого-нибудь старого грузовичка. На концах рабочего вала следует установить культиваторные фрезы.

Двигатель

Полуготовый агрегат монтируется на предварительно подготовленную силовую платформу, выполненную из листовой стали.

Совет. Поскольку конструкция получится достаточно громоздкой, следует позаботиться об усилении основы для культиватора. С этой целью используются продольные ребра жесткости, которые привариваются к силовой платформе.

Конструкция из болгарки

Из болгарки можно сделать компактный культиватор небольшой мощности. Его вполне хватит для прополки междурядий в саду или на огородном участке. Болгарка в этой конструкции выполняет роль электропривода.

Все остальные узлы для создания культиватора можно взять со старого мотокультиватора. Средний показатель мощности болгарки – 600 об/мин. Поэтому для нее не подойдет отрезной круг. Оптимальный вариант – использовать шкив с ручьем для клинового ремня.

К раме старого культиватора приваривается узел подвески болгарки. Для подключения готового изделия к электросети можно использовать удлинитель на катушке.

Готовое изделие получится достаточно легким, компактным, и высокопроизводительным (фрезы устройства будут выдавать около 300 об/мин).

Совет. Чтобы с электрическим культиватором было удобней работать и руки не чувствовали перенапряжения, на ручки изделия можно надеть небольшие куски от резиновой шланги, совпадающие по диаметру с трубами культиватора.

Конструкция из стиральной машинки

Если в вашем доме завалялась старая уже совершенно бесполезная (но при этом рабочая) стиральная машинка, не спешите ее выбрасывать: попробуйте смастерить, используя ее двигатель, прекрасный небольшой электрический культиватор.

Для его создания потребуется простейший набор деталей:

• Обычное колесо диаметром около 1,5 м, которое будет выполнять простейшую функцию – двигательную.
• Электродвигатель от старой стиральной машинки (подойдет даже советский вариант).
• Металлический уголок длиной около 3 м.
• Двужильный провод.
• Барабан и кусок жести для создания защитного кожуха.
• Рессоры от автомобиля (из них получатся прекрасные ножи).
• Редуктор, тумблер и пусковая кнопка.

Теперь можно приступать непосредственно к сборке деталей конструкции. Первым делом следует выполнить все сварочные работы. Затем идет подготовка ножей для культиватора. Чтобы они получились действительно рабочими, необходимо соблюдать простое правило: у каждого из ножей должна быть своя траектории движения, причем она не должна пересекаться со всеми остальными.

Для двигателя понадобится две обмотки: рабочая и пусковая. Первая будет подключена в сеть в постоянном режиме, вторая же необходима исключительно для запуска готового садового электроинструмента.

Вот и все тонкости, которые следует знать для создания простой и эффективно работающей на участке конструкции культиватора. Удачи!

Как сделать электрический культиватор своими руками: видео

Культиватор электрический — незаменимый прибор для обработки дачного участка и разрыхления различных видов почвы. Несмотря на все положительные черты этого устройства, оно стоит достаточно дорого, поэтому перед приобретением следует изучить особенности каждого вида культиватора.

Виды культиваторов по типу рабочей детали: 1 — дисковый, 2 — фрезерный, 3 — лаповый, 4 — ротационный.

Разновидности культиваторов

Мотокультиватор — устройство, работающее на бензине. За счет этого обеспечивается отличная мобильность и возможность обрабатывать самые отдаленные области участка.

Мотоблоки могут иметь двигатели с 2 или 4 тактами. В первом случае устройство работает на смеси масла и бензина. Четырехтактные двигатели используют для своей работы только бензин и считаются более прогрессивными, так как меньше шумят и вибрируют.

В качестве отдельного вида моторизированных приспособлений можно выделить миникультиваторы, мощность которых составляет 1,5-3 л. с. Таких возможностей будет достаточно для обработки цветников, клумб и небольших дачных участков. Максимальная глубина обработки составляет 8 см, поэтому эти устройства нельзя применять на неокультуренных участках. Мини-культиватор можно без труда носить в рюкзаке и помещать в багажник автомобиля. Для транспортировки в конструкции предусматривают съемные ручки.

При наличии небольшого участка можно обратить внимание и на ручной культиватор. Такое устройство будет полезно для обработки узких труднодоступных мест. Существуют такие подвиды ручных приспособлений:

1. Ротационные. Оснащены ножом-полольником, который без труда вырывает траву с корнями.
2. Ручной рыхлитель. Имеет острые изогнутые зубья, которые отлично справляются с твердой почвой.
3. Миникультиваторы. Оснащены короткими ручками и предназначены для почвы в контейнерах, горшках или на альпийских горках.

Рисунок 1. Схема самодельного простого культиватора.

Электрокультиваторы для дачи являются самым популярным решением. Они намного легче бензиновых аналогов и не требуют постоянной дозаправки. Их нецелесообразно использовать на слишком больших участках, так как обрабатываемая площадь ограничена длиной шнура. Конечно, можно использовать удлинители, но каждый раз возиться с большим количеством проводов захотят далеко не все дачники. Зато эти устройства имеют следующие преимущества:

• высокая экологичность — в процессе работы электрический культиватор для дачи не будет выделять вредные выхлопные газы;
• не нужно контролировать количество и качество топлива;
• более низкая цена ремонта, чем в случае с мотокультиваторами;
• возможность обработки как окультуренных участков, так и твердой плотной почвы.

Электрические культиваторы не такие мощные, как бензиновые, но их будет вполне достаточно для человека, который не хочет разбираться в технических премудростях. Все, что нужно сделать для начала работы, — вставить вилку в розетку и нажать на кнопку включения.

Как выбрать и использовать электрический культиватор?

Несмотря на простоту этих устройств, выбрать правильную модель бывает нелегко. Это связано с тем, что на рынке присутствует большое количество моделей от разных производителей.

Рисунок 2. Принципиальная электрическая схема питания двигателя культиватора.

Прежде всего, электрорыхлитель должен иметь достаточную производительность. На этот параметр влияет ширина фрезы и мощность редуктора. И если ширину захвата можно изменять, используя разные фрезы, то с редуктором ничего сделать не получится. Его мощность следует выбирать исходя из типа почвы. Для песчаных грунтов отлично подойдут модели сравнительно невысокой мощности — 750 Вт. Но если на вашем участке глинистая земля, вам понадобится агрегат в 2 раза мощнее.

Если некоторые участки огорода имеют неровную поверхность, следует выбирать модели, работающие при любом уровне наклона. Любые ограничения в этой ситуации принесут массу трудностей.

В ряде случаев полезны следующие дополнительные функции электрических рыхлителей:

• рычаг заднего хода — позволяет не тратить время на разворот агрегата;
• изменение скорости — расширяет спектр использования культиватора;
• аварийный рычаг; лучше не выбирать устройства, оснащенные кнопкой аварийной остановки, так как ее нужно будет держать, пока двигатель не отключится полностью;
• автоматическое выключение при перегреве, есть практически в каждой модели.

Электрические культиваторы обычно неприхотливы и достаточно просты в управлении. Поэтому специального ухода они не требуют. Перед обработкой участка необходимо убедиться, что на нем нет лишних предметов, которые могут повредить движущие детали устройства. Так вы рискуете не только вывести из строя электрорыхлитель, но и получить травму.

Культиватор хранится в сухом чистом месте.

Как сделать электрический культиватор?

Если вы не хотите тратить деньги на дорогостоящие устройства фабричного производства, можно изготовить электрокультиватор своими руками на дачу. Существует несколько вариантов исполнения такого устройства, но самая популярная разновидность самодельного электрического культиватора изготавливается из обычной мясорубки. Ее двигатель имеет достаточно высокую мощность и может соперничать с фабричными моделями, имеющими мощность 750 Вт. Чертежи устройства и схемы питания представлены ниже на рис. 1, 2.

Устройство состоит из редуктора и электродвигателя, расположенного на раме. Все детали для работы механизма закрепляются на выходном валу редуктора. Руль и колеса закрепляются на раме. Устройство может передвигаться самостоятельно либо в ручном режиме. Для удобства агрегат следует оснастить 2 ручками, на которых следует расположить кнопку пуска двигателя и закрепить провод.

Чтобы изготовить электрокультиватор своими руками, вам понадобятся следующие материалы:

• двигатель мясорубки;
• трубы;
• уголки;
• велосипедные колеса, их размер должен быть средним, так как большие будут неудобными, а маленькие могут погружаться в грунт при движении;
• винт;

Обойтись без сварки здесь не получится, поэтому следует заранее обзавестись сварочным аппаратом.

Кроме того, вам понадобятся плоскогубцы, молоток и комплект ключей.

Сперва нужно изготовить и подогнать детали, после чего под них делается каркас. Это связано с тем, что размер корпуса нужно полностью подогнать под крепления двигателя мясорубки. Их ширина должна обеспечивать достаточную устойчивость, а по длине каркаса должны поместиться все конструктивные элементы.

К картеру редуктора следует приварить 2 уголка, к которым таким же способом прикрепляются 2 трубы. Их концы должны быть изогнуты для удобного хвата рукояток. Между этими трубами нужно расположить еще один фрагмент для придания конструкции жесткости. К уголкам необходимо приварить оси колес.

Вал можно выточить из лома. Насадку мясорубки необходимо обколоть кувалдой так, чтобы осталась только чугунная втулка. В этой детали нужно разместить заготовленный лом и приварить винт, который будет выполнять роль грунтозацепа.

Когда такой самодельный электрокультиватор двигается с высокой скоростью, винт будет разбивать почву на крупные куски. При медленном движении грунт имеет мелкую структуру.

Изготовив такой электро-культиватор своими руками, вы сможете обрабатывать около 3 соток земли за 1 раз. Такое устройство будет потреблять около 2 кВт.

Обработка земли представляет собой сложный физический труд, связанный с существенными нагрузками на организм человека. Поэтому многие владельцы земельных участков прибегают к механизации многих основных своих задач, таких, как посев, культивация и сбор урожая. Особенно это необходимо для крупных фермеров, которые закупают всю необходимую технику за огромные финансовые средства.

Но для большинства мелких землевладельцев такие расходы неприемлемы, поскольку, во-первых, нет таких нагрузок и объемов работ, а, во-вторых, они нерентабельны из-за высокого количества простоев. Выходом для них из данной ситуации станет покупка мини-трактора или самостоятельное изготовление необходимого инструмента.

Самым используемым инструментом при обработке земли является культиватор , который может выполнять одновременно функции удаления сорняков, разрыхления земли и окучивания растений.

Промышленно изготовленный культиватор представляет собой сложное техническое устройство, предназначенное для длительной непрерывной работы, которое самостоятельно сконструировать достаточно сложно.

Но для большинства мастеров это не представляет серьезного препятствия, и они изобретают различные механические устройства из подручных средств, которые не менее эффективных и удобных в эксплуатации. В результате решается несколько задач :

• происходит механизация полевых работ,
• избавление от старого хлама,
• экономия денег.

Рассмотрим наиболее простые варианты.

Простой культиватор «Торнадо»

Одним из самых простых и дешевых при изготовлении культиваторов является «Торнадо». Он получил такое название благодаря форме рабочей части спиралевидных острых штырей, закрученных по спирали.

Такая конструкция предназначена для удаления сорняков вместе с корнями . Для этого к крестовине на её концы в перпендикулярно плоскости закрепляются сварным способом четыре закрученные штыря, а к середине приваривается держатель-труба под прямым углом к плоскости.

Длина трубы подбирается из расчета удобства пользования инструментом и напрямую зависит от роста человека. На конце трубы крепят рычаг с одинаковыми плечами относительно осевой линии трубы для осуществления поворота инструмента. В результате должен получиться некий аналог штопора, но имеющий намного большие размеры.

Для изготовления рабочей части культиватора – зубьев необходимо взять стальной пруток с диаметром от 10 мм и на гибочном станке загнуть его на полвитка с расстоянием, равным половине длины.

Длина в изогнутом состоянии должна соответствовать требуемой глубине обработки плодородного слоя, то есть до 25 см.

Поэтому прутки необходимо подбирать до 35 см. После этого их нужно загнуть определенным образом, чтобы было достигнуто их максимальное совпадение. От того, насколько точно они будут изогнуты, зависит равномерность вхождения инструмента в землю и качество рыхления. Затем их приваривают к крестовине, изготовленной из металлической пластины толщиной от 4 мм и плоскими размерами, достаточными для закрепления трубы-держателя.

Диаметр для трубы должен составлять не менее 20 см, чтобы обеспечить надежность конструкции. В верхней части крепится ручка-рычаг из трубы аналогичного диаметра. Трубы желательно брать алюминиевые , чтобы существенно снизить вес конструкции. Длина рычага должна соответствовать ширине плеч человека, который будет проводить обработку этим инструментом. После этого следует заточить концы штырей.

Обычно такой культиватор изготавливают в виде ручного инструмента , но его можно доработать и получить более универсальное устройство, работающее от электричества. Для этого рычаг делают съёмным, а трубу телескопической с несколькими креплениями по высоте на болты. Затем изготавливают из прутка и трубы переходник на патронный держатель электродрели.

Основная задача — соблюсти центровку относительно оси, чтобы при работе не возникало биений, а также прочность закрепления всех деталей. После этого необходимо подобрать мощную дрель с регулировкой оборотов и реверсом, а также патроном под обычные сверла. В результате культиватор будет работать как обычная насадка на дрель при наличии электричества либо в ручном при работе в поле.

Культиватор из велосипеда

Является одной из наиболее распространенных конструкций ручных культиваторов в селах для обработки огородов малых площадей. Представляет собой часть рамы с велосипедным колесом, в верхней части которой закреплены ручки, а снизу — культиваторная головка.

Существенным преимуществом такого инструмента является простота изготовления, а также использование готовых деталей от велосипеда практически без изменений.

Берут раму от велосипеда и при помощи болгарки разрезают на две части в двух местах: сверху рамы в месте крепления подседельной трубки, а также там, где располагается каретка, с сохранением целостности той части, где крепится заднее колесо.

После этого с подседельной трубки срезают или снимают крепление седла, а на его место приваривают держатель для рабочей части культиватора, выполненной в виде планки с несколькими отверстиями. Затем изготавливают ось для колеса и крепления электродвигателя. Она должна быть достаточно надежной, поэтому в качестве основного материала желательно применять сталь .

К перьям рамы приваривают небольшую подставку под двигатель, а с другой – каркас для противовеса. Для этого берут металлические уголки, сваривают в П-образной форме и приваривают к основной раме симметрично с двух сторон. В качестве противовеса берут любой груз, который равен весу двигателя.

Мотор устанавливают в виде прямого привода к оси колеса и передают крутящий момент при помощи фланца. Затем колесо приваривают к оси, а в местах крепления к раме ставят подшипники.

Вторую часть рамы рулевой колонкой приваривают к каретке, а трубы изгибают в удобное положение и используют в качестве ручек.

Для изготовления культивирующей головки можно использовать стандартные элементы, используемые для мини-тракторов, а можно изготовить самостоятельно из стальных прутьев или толстой пластинки, изогнутой клиновидно и заточенной по кромке. В верхней части пластины проделывают отверстия в местах, совпадающих с креплением на подседельнике.

Зубчатый ручной вспахиватель

При необходимости разрыхления земли на небольшую глубину используют ручные вспахиватели с зубчатыми элементами. Инструмент представляет собой несколько дисков, выполненных из стали и закрепленных на одной оси, на поверхности которых привариваются или вкручиваются Г-образные штыри.

Диски должны обладать существенным весом, чтобы штыри могли без приложения дополнительных усилий вонзаться в землю. В качестве держателя для дисков используют П-образную рамку подходящей высоты, чтобы вращающиеся элементы её не касались. Посередине рамки с обратной от дисков стороны в перпендикулярном направлении прикручивается на болты ручка. В качестве материала для ручки можно использовать как дерево, так и металл, главное, обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично тому, как было описано для культиватора «Торнадо».

Стальные диски обычно изготавливают в количестве равным 5 из цельного металла, что позволяет снизить физические нагрузки и обеспечить эффективную работу. Диаметр дисков делают равным не менее 150 мм для обеспечения более качественного рыхления, а толщину — достаточной для крепления штырей.

Сначала их вытачивают на фрезерном станке, а затем просверливают необходимое количество отверстий по диаметру и внутри нарезают резьбу М8 или М10 под штыри в количестве от 4. Их распределяют равномерно по диску с одинаковым расстоянием друг от друга. Затем из прутков изготавливают Г-образные штыри и вкручивают в диски.

Ось должна выдерживать полную нагрузку всех элементов без прогибов и деформаций, поэтому её диаметр должен быть от 20 мм. На концах оси нарезают резьбу под гайку. Длина оси должны учитывать ширину дисков, а также обеспечивать необходимое место под установку подшипников в местах крепления к рамке.

После этого готовые диски одевают на ось, а затем вставляют в рамку и по бокам надежно прикручивают гайками. К рамке крепят ручку сварным методом или на болты.

С целью автоматизации зубчатого культиватора выполняют следующие действия:

1. ось делают длиннее на ширину муфты;
2. с внешней стороны от рамки прочно её закрепляют;
3. снизу держака культиватора крепят электродвигатель с муфтой;
4. устанавливают ремень, передающий крутящий момент от двигателя на ось.

При этом применяя различные диаметры муфт можно регулировать передаваемое усилие, а также скорость передвижения агрегата.

Дисковый роторный культиватор

Изготовление дискового роторного культиватора позволяет выполнять самостоятельное боронование земли, выравнивание её поверхности и разбивание крупных комков. Чертежи такого культиватора:

Основная часть его конструкции совпадает с зубчатым разрыхлителем, а вот рабочая часть имеет существенные отличия.

В качестве рабочего элемента используются выпуклые стальные диски с диаметром 20 см и толщиной 4 мм. Обычно их устанавливают в количестве 4-х штук с применением раздельных осей. Это обусловлено тем, что для разбивания комков необходимо минимальное количество дисков равное двум, а также разностью хода при возникновении препятствий на пути. Вручную изготовить качественно диски достаточно сложно, поэтому следует их заказать в мастерской.

Внутри рамки-держателя посередине устанавливают еще одну П-образную рамку, закрепленную на металлическом штыре и предназначенную для внутреннего крепления осей , а также для создания определенного наклона дисков.

Для регулировки угла наклона дисков в рамке предусматривают резьбовое соединение штока вспомогательной рамки к основной.

Размеры для неё подбираются с учетом диаметра осей и дисков, а также расстояния необходимого для установки креплений.

На каждую из осей закрепляют по два диска неподвижным образом . После чего их устанавливают на свои места и прикручивают в торцах гайками. Диски выпуклой часть должны быть обращены к осевой линии основной рамки.

Подробнее на видео:

Электрический культиватор из мясорубки

Культиватор из мясорубки является отличным решением для механизированной обработки огорода. Выбор именно такого электродвигателя обусловлен его высокой мощностью и компактностью. Внешне конструкция представляет собой металлическую основу с закрепленными по бокам двумя колесами и расположенным по центру электродвигателем, соединенным с рабочей частью агрегата.

Передвигаться он может как самостоятельно, так и при помощи применения физической силы. Для удобства пользования он оснащается двумя ручками , на которых располагают кнопку пуска двигателя, а также закрепляют провод, чтобы он не мешал при работе. Путем различного наклона устройства достигается различная глубина возделывания.

Сложность изготовления такого культиватора заключается в применении сварочных работ. В предыдущих вариантах конструкции без них можно было обойтись, а в данном случае придется сваривать основной каркас и крепить ручки.

Размер основного каркаса должен быть полностью подогнан под крепления двигателя мясорубки, но при этом иметь ширину, которая будет обеспечивать необходимую устойчивость и быть не уже рабочего элемента. Длина должна позволить разместить все конструктивные элементы , такие, как редуктор и двигатель. Поэтому сначала изготавливают и подгоняют детали, а под них делают каркас.

Так как двигатели мясорубок обычно имеют вал с различными вариантами переходов под редуктор, то можно попытаться найти подходящий уже готовый. Но обычно это вряд ли удается сделать, поэтому приходится вытачивать на нем канавку под крепление муфты с фиксацией при помощи металлической шпильки.

Этот переход следует делать разборным , чтобы в случае расцентровки можно было провести ремонтные работы. Затем к корпусу двигателя на болты прикрепляют редуктор с подходящим передаточным моментом.

На выходном валу редуктора приваривают три стальные лезвия для рыхления земли. Они располагаются с небольшим расстоянием друг от друга примерно по 5 см под углами в 120 градусов. При этом заточенная их часть должна быть расположена со стороны вращения вала.

Каркас изготавливают из металлических уголков с толщиной металла от 4 мм. К нему на болты прикрепляют электродвигатель при помощи хомутов , но не закрывая ребра охлаждения. Примерно по центру основания приваривают ось и устанавливают колеса , например, от велосипеда или мотоцикла. Желательно, чтобы они были достаточно проходимыми на обрабатываемом грунте. Со стороны рабочей части культиватора на корпус приваривают ручки управления, а затем на них размещают органы управления.

Обработка земельного участка — это тяжёлый физический труд, требующий не только крепкого здоровья, но и значительного времени. Поэтому, чтобы облегчить возделывание земли, многие дачники и сельские жители применяют механизированный способ обработки своих огородов. Для этого нужно иметь лишь желание, светлую голову и руки, умеющие делать необходимые приспособления.

Изготовить самому железного помощника для работы на участке не составит особого труда. Ведь почти у каждого хозяина хранятся в гараже старые запчасти от автомобильной или бытовой техники, которые как раз и пригодятся для таких целей.

Из ненужных на первый взгляд вещей можно запросто смастерить мотоблок или самодельный мотокультиватор. Своими руками сделанные сложные механизмы постоянно совершенствуются и служат долгое время.

Наиболее простой агрегат для изготовления — это культиватор из бензопилы или электрокультиватор. А вот сделать мотоблок своими руками из заднего моста ВАЗ гораздо сложнее. Это требует некоторых знаний по технологии и свойствам металлов, а также навыков слесарного дела и применение специальных инструментов.

Иметь у себя на подворье электрокультиватор для обработки почвы — это экономия времени и физических сил. Конечно, большие площади этим агрегатом возделывать нельзя, так как его ход ограничен длиной электрошнура. А вот взрыхлить землю в саду, на грядках и цветниках вполне можно. А благодаря тому, что он работает на электричестве, а не на бензине, его используют в больших теплицах и парниках.

Соорудить самодельный электрокультиватор своими руками сможет практически любой человек, знакомый с законами электротехники и физики из школьного курса.

Необходимые материалы:

Инструменты:

1. Сварочный аппарат.
2. Болгарка.
3. Набор ключей, плоскогубцы, молоток.

Устройство электрокультиватора

На примере хорошо известного с 1980 годов миникультиватора «Крот» можно попробовать самому создать подобную вещь. Поначалу она будет несовершенна, но с приобретением опыта в изготовлении самоделок такая техника становится не только удобной в эксплуатации, но и многофункциональной, а в итоге незаменимой на собственных земельных участках. Для того чтобы сделать электрокультиватор своими руками, чертёж и схема представлены на рисунках.

Основные элементы

На чертеже показан оптимальный вариант устройства. При желании его упрощают, исходя из наличия необходимых деталей и непосредственного назначения агрегата. Например, можно удалить редуктор и рукоятку переключения и передать вращение двигателя через промежуточный вал непосредственно на рабочий орган с ножами. Сцеплением в этом случае служит ролик для натяжки ремня — его тоже удаляют. А также для удобства управления можно собрать одноколёсный культиватор.

Скорость вращения ножей для рыхления регулируют диаметром ведущей и ведомой звёздочек. Кстати, вместо них и цепи используют различные шкивы и ремённую передачу. Это облегчает вес агрегата и устраняет шум. Кроме этого, происходит проскальзывание ремня при попадании рабочих ножей на камни или корни кустарника, что благоприятно сказывается на работе мотора.

Схема включения трехфазного двигателя

Здесь Ср — это рабочий конденсатор. Часто применяется упрощённое подключение , то есть без Ср. При запуске двигателя подключают пусковой конденсатор Сп, а затем отключают. Для этого используют кнопку (Кн) от старой стиральной машины или автоматический выключатель, который применяют на домашних счётчиках электроэнергии.

Управление прибором

При запуске двигателя начинается вращение рабочего органа с ножами. При этом необходимо удерживать культиватор на месте при помощи сошника, который углублён в землю. После обработки этого клочка почвы агрегат приподнимают за руль управления, тем самым освобождая сошник, и культиватор перемещается на следующее место. Далее, происходят аналогичные действия.

Таким железным помощником обрабатывается до 6 соток за один день при условии, что земля нормальная и без корней. Глубина рыхления зависит от длины ножей и мощности двигателя и может достигать от 17 до 22 см. При суглинистой и тяжёлой почве надо устанавливать мотор около 3 кВт.

Изготовление мотоблока

Для этого электродвигатель заменяют мотоциклетным или другим бензиновым мотором, у которого выше мощность и есть реверс (вперёд/назад). Устанавливают вместо рабочего органа рыхления ещё два дополнительных колеса или грунтозацепа и уменьшают скорость хода за счёт редуктора. Таким образом из простенького культиватора сооружается полноценный мотоблок, механические возможности которого намного выше. Дальнейшее усовершенствование ведёт к созданию минитрактора, который способен не только работать в поле, но и перевозить грузы при помощи тележки.

Навесное оборудование

Для производства посадочных и других работ изготавливают окучник из дисков сельскохозяйственных борон, различные фрезы, каток, плоскорез для прополки, плуг-копатель и другие насадки, облегчающие физический труд на огороде. Каждое из этих приспособлений имеет своё крепление, которым цепляется к самодельному мотоблоку.

С помощью плуга-копателя можно посадить 10 соток картофеля одному человеку в течение 2−4 часов. Сначала делается борозда, в которую выкладываются семена. А при создании второй борозды совершается одновременная засыпка первой. Таким образом посадка картошки происходит равномерно и быстро. Выкапывание делается этим же и точно таким же методом. Только перед этим необходимо скосить ботву бензокосой или триммером, которые также изготавливаются своими руками.

Виды самоделок

Мотофреза из подручных материалов.

Это одна из простых самоделок, созданная для рыхления почвы на глубину до 27−30 см. Она представляет раму, сваренную из профильных труб 50×70 мм. Размер самой рамы зависит от используемого двигателя, который обычно ставят от мотоциклов ИЖ-Планета, ИЖ-Юпитер, мотороллера «Муравей» или другой подобной техники.

Фрезы собирают крестовиной из стальных пластин 5×40 мм, концы их загибают буквой Г и затачивают. Их в количестве 6−8 штук равномерно распределяют и надёжно приваривают к стальному валу.

Сам силовой агрегат вместе с коробкой передач и сцеплением устанавливают сверху рамы, а рабочий вал с фрезами — снизу на подшипниках. Двигатель и вал соединяют штатной мотоциклетной цепью . Устанавливают руль, на него крепят ручку газа и рычаг сцепления. Обязательно приваривают к раме крепление для сошника. Без него невозможно фрезерование почвы.

При запуске двигателя и включении первой передачи начинается вращение рабочего органа с фрезами. Скорость обработки довольно приличная. За 4−5 часов можно пройти 10 — 12 соток. Следует учитывать, что мотоциклетный мотор имеет естественное охлаждение. Поэтому после 40−50 минут непрерывной работы ему дают остыть. Для успешной эксплуатации мотофрезы нужно для двигателя сконструировать вентилятор и направить поток воздуха к его рёбрам принудительно.

Мототяпка на основе бензопилы .

Очень лёгкая конструкция из велосипедного руля и любой бензопилы. Все крепится на небольшую рамку. Колёс не имеет. В качестве рабочего органа используется уменьшенная копия фрез. Ширина захвата прополки 25−28 см, глубина 6−8 см. Ручки управления выведены непосредственно на руль. Мототяпку очень удобно использовать между рядами посадок.

Самодельный мотоборд .

Эта конструкция напоминает скейтборд, только увеличен диаметр колёс. Доска удлинённая. В задней части ставят двигатель от бензопилы. Управление выведено на изогнутую дугой ручку, за которую и держатся во время движения. Скорость зависит от качества сборки механизма и может достигать 100 км/час.

Скутер из велосипеда .

Для настоящего Кулибина нет ничего более привычного, чем поставить двигатель от любого мопеда на велосипед, который выбирают с колёсами меньшего диаметра. Но не все так просто. Спицы необходимо усилить, саму конструкцию скомпоновать так, чтобы двигатель не мешал ногам и при этом хорошо обдувался встречным потоком воздуха. Для заднего колеса желательно сделать амортизаторы, что даёт способность ездить по просёлочным дорогам. Возможно даже использование штатных колёс от настоящего скутера, но это связано с переделкой вилок. Управление двигателем выводится на руль.

Каждый желающий может своими силами собрать электрокультиватор. Для этого стоит подготовить необходимые материалы и выделить немного времени. станет незаменимым помощником на даче или приусадебном участке. Очень востребован такой инструмент в сезон высадки культуры, особенно для людей преклонного возраста, для которых обработка земли является занятием достаточно сложным.

Основные сферы применения электрокультиватора

Электрокультиватор — это приспособление, оборудованное электрическим приводом. Такое приспособление используется в процессе обработки земли. С его помощью можно разрыхлить землю, внести удобрения, сделать грядки. Такой прибор выполняет основные функции тяпки.

С помощью самодельных культиваторов практически невозможно обработать большие площади или поднять целину. Для этих целей стоит использовать мотоблок с плугом или минитрактор. Культиватор самодельный с легкостью обслужит небольшую площадь овощных грядок, станет незаменим в цветниках или фруктовых садах. С его помощью с легкостью можно обработать землю на глубину до 30 см.

Электрокультиватор работает от электричества, поэтому он является экологически безопасным в отличие от приборов, которые работают на бензине. Это дает возможность использовать его в закрытых теплицах или парниках.

В сравнении с бензиновыми аналогами электрический культиватор обладает рядом преимуществ:

• относительно небольшой вес прибора, это дает возможность использовать инструмент даже женскому полу и людям преклонного возраста;
• небольшой размер дает возможность с легкостью перевозить и хранить культиватор;
• простота эксплуатации позволяет использовать приспособление без особых навыков;
• невысокая цена делает инструмент доступным многим.

Сегодня на рынке представлено огромное количество культиваторов садовых, которые отличаются друг от друга по некоторым признакам.

1. Вес. Самые легкие модели весят всего лишь 10 кг, самые тяжелые модели могут достигать 50 кг.
2. Мощность. Самый простой культиватор имеет мощность от 1 до 2 л. с. К самым мощным вариантам стоит отнести модели, показатели которых достигают от 7 до 12 л.с. От мощности будет зависеть степень обработки почвы. Для тяжелого грунта стоит выбирать более мощные модели.
3. Назначения. По данному признаку можно выделить три основные разновидности — паровые, универсальные, пропашные самодельные электрокультиваторы.
4. Ценовые предложения.

Вернуться к оглавлению

Культиватор самодельный представляет собой приспособление, которое состоит из редуктора и электродвигателя, они располагаются на раме. Все рабочие элементы крепятся к выходному валу редуктора. С помощью элемента сопряжения руль крепится к раме. Также к раме крепятся колеса. Некоторые приспособления могут быть оборудованы рулем, который можно регулировать по высоте и положению.

Чтобы облегчить выполнение земляных работ, стоит самостоятельно сделать электрокультиватор. Это под силу каждому, кто имеет понятие о технике. Культиватор самодельный состоит из небольшого количества деталей.

Материалы для сборки самодельных электрокультиваторов:

• мотор от мясорубки;
• трубы;
• уголок;
• винт;
• колеса с хорошей осью;

Инструменты, которые потребуются для проведения работы:

• аппарат сварочный;
• ручной инструмент — молоток, плоскогубцы;
• набор ключей.

Как сделать культиватор к мотоблоку своими руками видео

Отличие культиватора от мотоблока… | Автор топика: Эдуард

Хочу приобрести культиватор, смогу ли я в дальнейшем заменить лопасти на колеса и сделать мотоблок?…

Антон Сможешь, но зачем! На мотоблоке имеется редуктор с переключением скорости вращения ведущего вала, при этом может быть до трех передач.

На культиваторе этого нет, там одна прямая передача и поэтому обороты вращения ведущего вала фрезы довольно большие. Поэтому если на мотоблок поставить ведущие колеса, то водителю придется бежать бегом за культиватором, даже на малых оборотах. А тележку культиватор не потянет из-за малого веса.

Борис сможешь

Анатолий Культиватор — это частный случай мотоблока. Понятие «мотоблок» шире по содержанию, на него можно много разных навесов вешать.

Александр Бери мотоблок, есть редуктор, переключение передач Станислав На культиваторе этого нет. Сможешь и окучники повесить и плуг.

Петр пока я понял написанное, чуть мозг не сломал.
мотоблок это механизм Геннадий. а культиватор, колёса, картофелекопатель, сеялка, плуг, окучник это приспособление к этому механизму Константин. это всё ставится или цепляется к мотоблоку. догнал?

Владимир Отличается весом. И не слушайте, что на культиваторе одна скорость. Это только на лёгких, которыми только чуть взрыхляют почву. Мотоблок от тяжёлого культиватора отличается только более мощной коробкой и редуктором. У меня мотокультиватор Добрыня 7.0. Вес около 80 кг, 7 лошадей, две скорости вперёд и задняя, лет шесть отработал и сейчас в рабочем состоянии.. Советую такой, он с колёсами идёт и цена приемлемая.

Евгений НА мотоблок можно цеплять навесное оборудование, а к культиватору не получиться. . Мне для дачи такого культиватора вполне хватает!!! 7 соток всего)

Tags: Как, сделать, культиватор, к, мотоблоку, своими, руками, видео

,электро культиватор своими руками подробнее здесь,электро культиватор своими …

Культиватор или мотоблок? | Автор топика: Михаил

Хочу купить культиватор для сада 5 соток, недорогой, земля глинистая, какой купить?что для него надо? что необходимой смотреть перед покупкой?

Федор Только мотоблок! К нему ещё нужны фрезы. Культиватор по глинистой земле не пойдет Дима . Мотоблоком 2 раза пройдёш как следует, и даже глинистая земля как пух будет. Да ещё и у соседей подшабашиш. На корни толстые, камни, трубы в земле не наезжай, масло вовремя меняй, он на твоих 5 сотках вечно работать будет!

Пётр Мото-лопата. Всегда под рукой!!!

Сергей Конечно МОТОБЛОК. Лучше со шлейфом фрез и др. инвентаря. Только вовремя делайте ТО.

Григорий  Дело в том, что культиватор умеет только культивировать, а мотоблок функциональней, он может выполнить множество различных задач, благодаря различному навесому оборудованию.

Как сделать культиватор своими руками: ручной …

Это культиватор торнадо или навесной мотоблок, или бензопилы. На этом видео вы можете посмотреть как сделать культиватор своими руками.

Как сделать культиватор своими руками, советы …

самодельный электрокультиватор 3 Как сделать самодельный электрический культиватор, фото, видео … Как сделать ручной культиватор своими руками …. Снегоход из мотоблока своими руками видео, фото и полезные советы …

Делаем культиватор своими руками за несколько часов.

Оглавление:

• Мотокультиватор своими руками: с чего начать и как сделать
• Культиватор своими руками: видео подборка
• Как сделать культиватор своими руками: варианты попроще

Предположим, что у вас есть земельный участок. Вы хотите обработать его культиватором, которого у вас нет. Иначе вы бы просто не зашли сюда. Вы, наверное, хотите сделать такой агрегат сами по какой-то вам ведомой причине, будь то отсутствие денег на заводской мотокультиватор, или просто интерес, сделать такую машину самому. В таком случае вам повезло, если у Вас есть электро двигатель на 1.5-2 кВт, редуктор, то Вы легко  сделаете культиватор своими руками буквально за день -два.

Мотокультиватор своими руками: с чего начать и как сделать

Основные детали самодельного мотокультиватора — это редуктор и двигатель. Первым делом делаем раму будущего культиватора, сверлим отверстия для установки основных узлов, и делаем ручки для управления агрегатом из двух изогнутых труб диаметром 32 мм. Между самодельными рукоятками необходимо поставить еще трубу, которая будет нам как распорка, увеличивающая прочность конструкции. К одной из рукояток мы впоследствии установим пусковую кнопку.

Для изготовления вала я использовал ненужный лом, к нему приварил звездочку с распредвала двигателя ВАЗ, а цепь и обе звездочки обварил металлом сделав чехол.

Трёхфазный двигатель  я подключал по стандартной схемы «треугольника», конденсаторную кнопку-пускатель разместите на рукоятке, чтобы было удобней.

Грунтозацепы для самодельного мотокультиватора

Наш культиватор должен как-то ездить. Выберите нужные колеса. Помните, что маленькие колеса будут застревать в земле и мешать работе. Слишком большие колеса самодельному мотокультиватору будет тяжело крутить. Выбранные колеса закрепляются на стальные уголки, которые размещаются на редукторном картере. Присоединить колеса к вашему самодельному механизму — это еще не все. Закрепите на колеса грунтозацепы. При помощи них мотокультиватор будет лучше вгрызаться в грунт.

Возьмите автомобильные рессоры или просто уголки и вырежьте из них зацепы нужного диаметра. Для того, чтобы получить максимальный эффект, установите угол зацепов на 120°.

Когда закончите работу с соединением всех деталей, вы сможете использовать сделанный мотокультиватор своими руками на протяжении нескольких лет. Если хотите, чтобы агрегат просто разбил цельную землю на большие куски, вам нужно будет идти с ним побыстрее. Меньшая скорость прохождения перемалывает землю на мельчайшие частицы — все зависит от скорости работы с культиватором. Перед его применением смазывайте вал механизма маслом для того, чтобы самоделка прослужила без поломок дольше.

По тому же принципу можно также взять для самодельного мотокультиватора двигатель от стиральной машины. Разберите детский велосипед и приспособьте на ваш агрегат звездочки и велосипедную цепь. В итоге получится такой себе самодельный электрокультиватор. Правда, если вы решили сделать этот агрегат своими руками, учтите, что провод будет постоянно путаться под ногами и мешать. Из-за того, что питание механизма зависит от сети и кабеля — не уйдешь дальше, чем позволит его длина.

Культиватор своими руками: видео подборка

Для полного представления что вас ждет после того, как вы решитесь сделать мотокультиватор своими руками, можете посмотреть на видео подборке с самодельным агрегатом.

Как сделать культиватор своими руками: варианты попроще

Есть такой культиватор — «Шустрый малыш». Давайте рассмотрим, как вы сможете сделать такой в домашних условиях.

Возьмите деревянную ось. Она станет соединительным элементов для остальных деталей. На эту ось необходимо закрепить трубу 24 мм в диаметре. Она будет выполнять функцию рукояти, поэтому, чтобы не сгибаться в три погибели, выберите длину трубы под свой рост.

К упоминаемой оси присоедините колеса диаметром не более 200 мм. культиватор будет опираться на колеса, высота инструмента над землей зависит от высоты колес, которые мы к нему приспособили. Кстати, колеса нужно вырезать из металла 2-3 мм в толщине. После того, как вы все указанное подсоединили, можете работать на земле.

Под словом культиватор имеется ввиду не только моторные агрегаты. Вы можете использовать на своей даче и ручной инструмент. Он намного лучше, чем стандартная сапка и гораздо проще изготовляется в домашних условиях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

Круглая ось, к которой по спирали приварены покрученные зубья. Такой инструмент легче всего изготавливать из уже имеющихся вил, если вам не жалко. Если ваши вилы вам еще нужны, купите в магазине другие и сделайте из них «Торнадо». Поверьте, дешевле купить вилы и переделать их, чем купить готовый культиватор. Возьмите молоток и пройдитесь по зубьям, пусть они будут погнуты по спирали.

Самодельный культиватор «Торнадо»

«Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам нужно закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления можете взять изоленту. Как трубу можете использовать насадку на черенок, какими обычно оснащают лопаты. Такой рычаг будет выступать на 25 см в обе стороны от рукояти.

Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластину полметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Следите за высотой черенка. Важно соблюсти диаметр полученной петли — она не должна быть больше 20 см в диаметре, чтобы свободно входить в междурядья.

Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что вам нужно будет приложить немало физической силы, чтобы сделать нужные выпуклые диски. положите обычные металлические диски и бейте по ним молотком. В процессе они должны стать чашеобразными.

Главную деталь механизма — а это именно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем при помощи шплинтов на большой скобе.

На большой скобе делаем отверстие, куда вставляем трубу с рукоятками и перекладиной между ними.

На маленькую скобу с помощью сварочного аппарата помещаем шток. Он должен быть 24 мм в диаметре и 25 см в длине. В шток потом ввинчиваем 16-диаметральный стержень.

▶▷▶▷ как сделать мотокультиватор своими руками видео подробно

▶▷▶▷ как сделать мотокультиватор своими руками видео подробно

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	17-03-2019

как сделать мотокультиватор своими руками видео подробно — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Мотокультиватор своими руками — чертежи, видео и подробный obinstrumenteru/sadovyj-instrument/motokultivator Cached Как сделать культиватор своими руками из подручных материалов? Прежде всего, разберемся, какие существуют разновидности механизированных садовых помощников электро культиватор своими руками видео — YouTube wwwyoutubecom/watch?v=wn3R94R5t7E Cached 155 videos Play all Как сделать своими руками Пчеловодство Самоделки Валерий Руденко Top 15 Genius Ideas — Duration: 14:24 Mr Мотоблок своими руками (самодельный) — как сделать? moezernoru › Техника › Мотоблоки Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств 1 Зачем конструировать мотоблок своими руками ? Мотокультиватор своими руками — чертежи, видео и подробный infostroitelyru/1084-motokultivator-svoimi-rukami Cached Мотокультиватор своими руками варианты конструкции и секреты сборки Второй по важности после вспашки, считается обработка земли культиватором Подробно о том, как сделать мотоблок своими руками | ВИДЕО онлайн videosikcom › Видео инструкции У нас на сайте Вы можете найти бесплатно видео « Подробно о том, как сделать мотоблок своими руками », а также смотреть онлайн и слушать от начала и до конца Сделать мотокультиватор из бензопилы своими руками pro-motoblokyru/motokultivatory/samodelky/iz Cached В таком случае можно изготовить мотокультиватор из бензопилы своими руками Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов: Самоделки из бензопилы своими руками: как сделать пилораму benzopilokru/samodelki/iz-benzopilyhtml Cached Как сделать снегоход из бензопилы Дружба своими руками 22022019 Последние комментарии taraskin к записи Обзор бензопилы Хускварна 350 Снегоуборочная машина своими руками: снегоуборщик из machinspeccom/kommunalnaya/snegouborshhik/iz Cached Более подробную информацию о том, как сделать шнек для снегоуборщика своими руками , вы найдёте в этой статье С их помощью формируется своеобразная двухсторонняя спираль как сделать своими руками — YouTube wwwyoutubecom/channel/UCDhzmFTjvICYsfEjN0n8M0A Cached Как сделать стул своими руками , как сделать стул для кукол, как сделать своими руками uploaded a video 3 years ago как сделать плуг для мотоблока своими руками, чертежи motoblok-kultivatorcom/plug-dlja-motobloka-svoimi-rukami Cached Как сделать отвал для мотоблока своими руками чертежи, видео , фото Какое бывает и как выбрать навесное оборудование для мотоблока Салют Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 91,500 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• Конечно можно купить мотокультиватор, но он не позволит выполнять все функции, которые доступны мини
• тракторам. Более подробно о том, как устроен данный самодельный минитрактор, смотрите в ролике. quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия п
• t;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как сделать деньги на автомобильных выхлопах. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,… Но вы слишком сильно полагаетесь в своих суждениях на эти качества, слова имеют для вас второстепенное значение. Сделайте на это поправку — и у вас будут все шансы хорошо разбираться в людях. Электронная версия ежемесячного журнала о деятельности силовых структур, их элитных подразделений. Архив номеров, спецоперации, оружие спецназа, страницы военной истории.

шоу- и кинозвезд. Советы по уходу за кожей

которые доступны минитракторам. Более подробно о том

• как сделать мотоблок своими руками | ВИДЕО онлайн videosikcom › Видео инструкции У нас на сайте Вы можете найти бесплатно видео « Подробно о том
• smarter
• считается обработка земли культиватором Подробно о том

Конечно можно купить мотокультиватор, но он не позволит выполнять все функции, которые доступны минитракторам. Более подробно о том, как устроен данный самодельный минитрактор, смотрите в ролике. quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Как сделать деньги на автомобильных выхлопах. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,… Но вы слишком сильно полагаетесь в своих суждениях на эти качества, слова имеют для вас второстепенное значение. Сделайте на это поправку — и у вас будут все шансы хорошо разбираться в людях. Электронная версия ежемесячного журнала о деятельности силовых структур, их элитных подразделений. Архив номеров, спецоперации, оружие спецназа, страницы военной истории.

▶▷▶▷ как сделать пропольник своими руками видео

▶▷▶▷ как сделать пропольник своими руками видео

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	10-08-2019

как сделать пропольник своими руками видео — Как сделать машинку-плоскорез своими руками или пропольник wwwyoutubecom watch?v-RPd3aaViT0 Cached Как сделать машинку-плоскорез своими руками или пропольник Похожие видео : Всё делаем сами своими Как сделать картинг своими руками — YouTube wwwyoutubecom watch?vV50vTv6f8XY Cached Видео инструкция о том как своими руками сделать карт How to Make a Go Kart Как Сделать Пропольник Своими Руками Видео — Image Results More Как Сделать Пропольник Своими Руками Видео images Окучник для мотоблока: виды, как сделать и настроить своими dachamechtyrukartofelokuchnik-dlya-motoblokahtml Cached Виды окучников для картофеля к мотоблоку: как сделать и настроить своими руками ? Дисковый окучник для мотоблока своими руками сделать нетрудно Do it yourself DIY — YouTube myoutubecom playlist?listPL2SWmv7hzKONnhFSBy0 Cached This playlist posted a video on the theme of DIY And a video posted absolutely any subject affecting all aspects of peoples lives, their hobbies and ski Окучник своими руками — diz-cafecom diz-cafecomtechokuchnik-svoimi-rukamihtml Cached Как видно, окучники представляют собой довольно простые конструкции В том, чтобы сделать окучник своими руками для мотоблока, нет ничего сложного Как сделать окучник для мотоблока своими руками: пошаговая zemeljkaruokuchnik-dlya-motobloka-svoimi Cached Окучник оборудование для культивации почвы, которое крепят к мотоблоку при помощи сцепного механизма Простота конструкции позволяет сделать его своими руками Окучники для картофеля: размеры, дисковые, тракторные gidfermercomtexnikamashino-traktornye Cached Как сделать навесное оборудование для трактора МТЗ-82 своими руками указано в этой статье Характеристики: Захват (ширина) 140 см (5 см) Глубина действия до 10 см Скорость окучивания 6-10 Как сделать ручной культиватор своими руками obinstrumenterusadovyj-instrumentruchnoj-kultivator Cached Даже если у вас нет мотоблока в гараже то ручной культиватор должен быть Поскольку сделать его своими руками задача одного вечера Мебель Своими руками — Как сделать самому kak-svoimi-rukamicomcategorymebel Cached Как сделать мебель самому своими руками мастерим столики, кровати, шкафы, буфеты, серванты, стулья Мебель из папье-маше своими руками декор старого стула Самоделки для мотоблока (подборка из 52 видеороликов) eurosamodelkiruvideo-samodelkivideo-sovety Cached Как самому сделать очень красивое изголовье для кровати в каретной стяжке Небольшой фотоотчет о проделанной работе и великолепный результат от мастера-мебельщика Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 1,720

• как сделат
• ь пропольник своими
• ик своими руками видео

• smarter
• стулья Мебель из папье-маше своими руками декор старого стула Самоделки для мотоблока (подборка из 52 видеороликов) eurosamodelkiruvideo-samodelkivideo-sovety Cached Как самому сделать очень красивое изголовье для кровати в каретной стяжке Небольшой фотоотчет о проделанной работе и великолепный результат от мастера-мебельщика Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
• шкафы

как сделать пропольник своими руками видео Все результаты Полольник своими руками YouTube мар г Добавлено пользователем Дарья Проскурякова Your browser does not currently recognize any of the video formats available Click here to visit our frequently Ручные пропольники своими руками YouTube мар г Добавлено пользователем Дарья Проскурякова Your browser does not currently recognize any of the video formats available Click here to visit our frequently Ручной пропольник YouTube Похожие янв г Добавлено пользователем Yurii Vorobiov Ручной пропольник Мотоблок и навесное оборудование своими руками Пропольник плоскорез своими руками YouTube Похожие апр г Добавлено пользователем Серёга Умелец Your browser does not currently recognize any of the video formats available Click here to visit our frequently Пропольникплоскорез своими руками YouTube авг г Добавлено пользователем Мастерская Самоделок Ролик о том как можно изготовить пропольник из всякого хлама своими руками Поддержка канала на новые проекты WebMoney Ручной пропольник на огороде YouTube Похожие апр г Добавлено пользователем Yurii Vorobiov Ручной пропольщик своими руками Ручной пропольник на огороде Yurii Vorobiov Loading Unsubscribe from Yurii Vorobiov? Самодельный пропольникплоскорез весной на обработке Похожие июл г Добавлено пользователем MegaDetection Самодельный пропольник на колесе удачно справляется с рыхлением почвы и прополкой сорняков Глубина обработки регулируется в Как сделать машинкуплоскорез своими руками или пропольник мая г Добавлено пользователем MegaDetection Культиваторплоскорез сделаи сами Плоскорез удобен тем, что имеет возможность регулирования глубины обработки почвы, Как сделать машинкуплоскорез своими руками или пропольник апр г Добавлено пользователем Таисия Дмитриева Your browser does not currently recognize any of the video formats available Click here to visit our frequently Картинки по запросу как сделать пропольник своими руками видео Показать все Другие картинки по запросу как сделать пропольник своими руками видео Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Чертеж для изготовления ручного культиватора Огород Чертежи Ручной пропольник на огороде YouTube Weed Теплица по Митлайдеру узкие грядки своими руками Чертежи, Видео , Схемы, Как сделать карнизные свесы и установить обрешетку односкатной стропильной системы Ручной культиватор своими руками Спецмашины Сельскохозяйственная Культиватор июл г Your browser does not currently recognize any of the video formats О том, как сделать ручной культиватор своими руками чертежи Ручной культиватор полольник Стриж модели и как сделать Сельскохозяйственная Культиватор Рейтинг голос Перейти к разделу Изготовление своими руками культиватор своими руками , то для этого вам frequently asked questions about HTML video Ручной культиватор, сделанный своими руками, отличается Чудо лопата есть еще фото чертежей D, Skyrim, Weed, Сады На Никто не поверит, что без мотокультиватора это можно сделать , не перетрудив спину Самодельный пропольник плоскорез весной на обработке огородов Купить пропольники для мотоблока или сделать самостоятельно? sadtehru Навесное оборудование и прицепы Похожие Итак, что лучше, купить готовый пропольник или собрать его своими руками ? Так, например, для того чтобы сделать пропольники для мотоблока на Your browser does not currently recognize any of the video formats available Полольник своими руками YouTube Техника в помощь Руки и Автор пинаАнна Иванова Находите и прикалывайте свои пины в Pinterest! Не найдено сделать видео Ручной пропольникокучиватель Весёлый Карандашик Похожие Рейтинг голоса сент г Ручной пропольник окучиватель сам по себе мал и ним уже женщины со своими детишками, которым понравилось катать по грядкам такую машинку Смотреть видео работы пропольника и окучивателя Как сделать простую зернодробилку для дома Ручная сеялка своими руками Полольник стриж своими руками Спецтехника Перейти к разделу Культиватор Стриж устройство, отзывы, фото , видео , цена Как сделать садовый измельчитель своими руками Окучник для картофеля ручной дисковый своими руками, как Своими руками Рейтинг голоса мар г Как сделать дисковый окучник для картофеля своими руками Изготовление ручного окучивателя для картофеля своими руками Your browser does not currently recognize any of the video formats available как сделать плоскорез для мотоблока своими руками видео SunZia sunzianetkaksdelatploskorezdliamotoblokasvoimirukamivideox мар г как сделать плоскорез для мотоблока своими руками видео о том как можно изготовить пропольник из всякого хлама своими руками Плоскорез для мотоблока изготовление своими руками, чертежи устройства, нехитрый способ изготовления своими руками , чертежи, видео имеет довольно внушительные характеристики, желательно сделать Культиватор своими руками самодельный ручной, электрический Рейтинг , голосов Мастерим культиваторы своими руками ручной культиватор Торнадо, плоскорез на роторный культиватор, два варианта электрических аппаратов Видео ручной культиватор, который можно и нужно сделать своими руками Ежи для картофеля конструкции и технология изготовления Похожие Рейтинг , голосов июл г сежи для прополки картфоеля с заостренными зубцами фото предпочитают делать ежи для прополки картофеля своими руками как сделать плоскорез на мотоблок своими руками Плоскорез навесной культиватор для мотоблока своими руками чертеж Плоскорез навесной Пропольники для мотоблока как изготовить, характеристики и Плоскорез Фокина тяпка как сделать своими руками ? Как сделать мотоблок, мотокультиватор, навесное оборудование фото Окучник для мотоблока своими руками чертежи, видео и Садовая техника Окучник для мотоблока своими руками чертежи, видео изготовления На этом этапе нужно сделать чертеж всех деталей и перенести их на бумагу Ручной культиватор для дачи Землероб универсальный в и в Техника и инструменты Всегда в работе ручной культиватор для дачи, такой как на фото Один из видов Как сделать ручной культиватор своими руками Самодельный Навесное оборудование для мотоблока своими руками Навесное оборудование Рейтинг голоса Самодельное навесное оборудование для мотоблока своими руками чертежи, видео , фото и картинки насадок, навесок и навесных агрегатов на Самодельный пропольникплоскорез весной на обработке огородов июл г Всё делаем сами своими руками Конструируем и ремонтируем сами Изготовление малого сельскохозяйственного инвентаря для Культиваторы для междурядной обработки почвы виды и как Картофель почвы характеристики и особенности применения, изготовление агрегата своими руками Виды культиваторов для междурядной обработки почвы и как их сделать своими руками Лапы; Пропольник ; Ежи Приспособления для мотоблока нева своими руками Делаем Самодельные приспособления для мотоблоков своими руками видео , чертежи, фото Купить навеску и Навесные устройства для мотоблока; Как сделать окучник? Устройство для Бороны Пропольники и косилки Дровоколы Как сделать самодельный ручной культиватор видео Техника для сада Рейтинг , голосов Перейти к разделу Своими руками электрический культиватор Схема устройства электрокультиватора Устройство электрокультиватора ЧЕТЫРЕ самодельные бороны для мотоблока Всякие мелочи янв г Добавлено пользователем Всякие мелочи Your browser does not currently recognize any of the video formats available Click here to visit our Фрезы для Пропольник Ручной культиваторплоскорез Одноклассники февр г Как своими руками собрать в домашних условиях то, что может выпускаться и поделился с другим, ктото попробовал сделать и помог другому, ктото To play this Мотоблоки и навесное оборудование к ним своими руками, фото и Рейтинг , голосов К счастью, практически любой агрегат можно изготовить своими руками , хорошо при этом Что делать , если мотоблок у вас уже есть, а установить на него окучиватели и картофелесажалки;; косилки;; плоскорезы пропольники ; Плоскорез для мотоблока как сделать своими руками? Навесное оборудование Особенности и преимущества плоскореза для мотоблока, как самостоятельно создать плоскорез на мотоблок своими руками чертежи, видео Приспособление для прополки видео ksvarkacom Новости Похожие мар г Самодельный пропольник плоскорез весной на обработке Ручной культиватор своими руками Заработать на Алиэкспресс как сделать плоскорез для мотоблока своими руками видео Flexa flexaczkaksdelatploskorezdliamotoblokasvoimirukamivideoich мар г как сделать плоскорез для мотоблока своими руками видео и и окучивателем картофеля;; косилкой;; плоскорезом пропольником ; Your Самодельный культиватор из триммера и велосипеда, ручной Инструменты Культиваторы Рейтинг , голосов Как сделать культиватор из триммера, велосипеда, мясорубки и бензопилы Созданные своими руками культиваторы для почвы значительно Оригинальное фото культиватора, поможет повторить точные его изгибы Полольник рыхлитель Стриж, на мотокультиватор, мотоблок moezernoru Огород Инструменты Полольник Стриж; Полольники Стремя и Стриж в работе видео Как сделать садовую тачку своими руками из подручных материалов? Инструмент для дачи и огорода своими руками Своими руками kaksvoimirukamicom Дача сад и огород Похожие окт г Как сделать и усовершенствовать садовый инструмент своими руками Хороший Приспособление для посадки картофеля своими руками фото и чертеж По настоянию Пропольник для высокой травы Полилка для мотоблока своими руками Смотреть видео янв г Добавлено пользователем Мастерская реальной жизни Полилка для мотоблока своими руками Подробнее о видео Полилка для мотоблока своими Как из Как сделать ежики для обработки картофеля своими руками Овощеводство Картофель июл г Видео Ежи для прополки картофеля своими руками Из этого видео вы узнаете, как самостоятельно сделать ежи для прополки Как самому сделать плоскорез для мотоблока? Садовый помощник Мотоблоки Навесное оборудование Плоскорез на мотоблок сделать своими руками Плоскорез одна из разновидностей культиватора, своеобразный гибрид ножа и бороны Благодаря Окучники для картофеля размеры, дисковые, тракторные Машинотракторные агрегаты Окучник июл г Окучники можно сделать своими руками , учитывая размеры С помощью окучников можно Пропольник для мотокультиватора На мотокультиватор Фото трактора Челледжер найдете по предложенной ссылке Приспособления для прополки картофеля покупные, самодельные Похожие Рейтинг , голосов Картофель прополка сорняков и боронование видео Как сделать ручной культиватор своими руками видео или сетчатой бороной и культиватор с лапами и пропольником , то компактные садовоогородные участки и по сей Как сделать машинкуплоскорез своими руками или пропольник saldawsvideophp?idRPdaaViT мая г Добавлено пользователем MegaDetection Как сделать машинкуплоскорез своими руками или пропольник Похожие видео Пропольники на мотоблок своими руками hetowijogq hetowijogqepropolnikinamotobloksvoimirukami ПРОПОЛЬНИК НА МОТОБЛОК СВОИМИ РУКАМИ YouTube это моя мечта Your browser does not currently recognize any of the video formats available Первые мысли сделать самодельные приспособления для мотоблока, Полольник Стриж особенности работы садовым инструментом Инструменты Ручной инструмент Более подробно вы можете рассмотреть пропольщик Фокина на фото счет двухсторонней заточки ножей, пернатый полольник способен делать Культиватор из велосипеда Смотреть видео бесплатно онлайн окт г Культиватор, созданный своими руками без больших вложений на базе велосипеда с готовыми Универсальный плоскорез пропольник ДАНЯ Самодельные окучники для мотоблока сборка самоделок и Ушастый окучник своими руками Открыть фото Чертеж окучника для мотоблока с размерами в большом размере Картинка по теме Как сделать Вместе с как сделать пропольник своими руками видео часто ищут пропольник для мотоблока своими руками ручной культиватор своими руками пропольник ручной плоскорез из пилы самодельная тяпка с колесом плоскорез из велосипеда просапник своими руками тяпка из велосипеда Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

как сделать пропольник своими руками видео

Как сделать самодельный электрокультиватор, фото, видео. Электрокультиватор и мотокультиватор своими руками

Любой из владельцев приусадебного участка знает, насколько утомительной и кропотливой может быть работа по выращиванию разных культур. К тому же к этому виду работ чаще всего привлекаются пожилые люди, и справиться с нагрузкой, связанной с обработкой почвы перед посадкой и во время выращивания садовых растений, не так-то просто. Чтобы упростить этот непростой процесс, существует электрический культиватор, который можно сделать своими руками в домашних условиях.Предлагаем вашему вниманию простейшие модели аналогичных конструкций.

Культиватор: концепция, сфера применения

Электро — устройство с электроприводом, предназначенное для обработки земли. Таким образом, он может быть полноценным аналогом ручного труда и отлично справится с задачей рыхления почвы, внесения удобрений, создания грядок и прополки их. Проще говоря, электрокультиватор — это механизированный измельчитель.

Внимание! Рассматриваемое устройство совершенно не предназначено для обработки больших сельскохозяйственных угодий.Зато отлично подойдет для ухода за небольшим цветником, садовым участком и т. Д.

Основная задача культиватора — придать почве необходимую структуру (снимает слой земли глубиной не более 30 см), тем самым подготовив ее к внесению удобрений, поливов и других манипуляций с посевными площадями.

Среди основных достоинств электрокультиватора можно выделить следующие:

Самостоятельная электрическая культивация

С помощью простых приспособлений, которые можно найти почти в каждом доме, где живет мужчина, можно сделать простой, легкий в использовании и, что самое главное, практичный культиватор с питанием от источника питания.Ниже представлены простейшие модели таких изделий.

Пусковая установка

Культиватор из стартера можно сделать, если в домашнем гараже стоит стартер от машины. В нашем случае речь пойдет о стартере от Газ-51. Чтобы деталь выполняла свои функции эффективно и в течение длительного периода времени, необходимо будет произвести некоторые манипуляции со стартером для его улучшения.

Необходимо немного укоротить вал стартера, после чего необходимо будет заменить его переднюю крышку и проделать множество отверстий диаметром около 5 мм как в передней, так и в задней крышках.Через эти отверстия воздух будет качественно продуваться вентилятором, который может выполнять эту функцию с помощью вала электродвигателя, например, от какого-нибудь старого грузовика. Фрезы культиватора следует устанавливать на концах рабочего вала.

Двигатель

Полуфабрикат монтируется на предварительно подготовленную силовую платформу из листовой стали.

Наконечник. Поскольку конструкция получится довольно громоздкой, следует позаботиться об усилении основания для культиватора.Для этого используются продольные ребра жесткости, которые привариваются к силовой платформе.

Конструкция шлифовальной машины

Из болгарки можно сделать компактный культиватор небольшой мощности. Этого вполне достаточно для прополки междурядий в саду или на приусадебном участке. Болгарка в такой конструкции выполняет роль электропривода.

Все остальные узлы для создания культиватора можно взять от старого культиватора. Средняя мощность болгарки — 600 об / мин. Поэтому отрезной круг ей не подходит.Оптимальный вариант — использовать шкив с потоком для клинового ремня.

Узел подвески болгарки приварен к раме старого культиватора. Для подключения готового изделия к электросети можно использовать удлинитель на катушке.

Готовый продукт получится достаточно легким, компактным и высокопроизводительным (фрезы устройства будут производить около 300 об / мин).

Наконечник. Чтобы работать с электрокультиватором было удобнее, а руки не чувствовали перенапряжения, на ручки изделия можно надеть небольшие отрезки резиновых шлангов, соответствующих диаметру труб культиватора.

Дизайн стиральной машины

Если в вашем доме полно старой, совершенно бесполезной (но работающей) стиральной машины, не спешите ее выбрасывать: попробуйте сделать на ее двигателе замечательный небольшой электрический культиватор.

Для его создания понадобится простой набор деталей:

• Обычное колесо диаметром около 1,5 м, которое будет выполнять простейшую функцию — мотор.
• Электродвигатель от старой стиральной машины (подойдет даже советская версия).
• Металлический уголок длиной около 3м.
• Двойной провод.
• Барабан и кусок жести для создания защитного кожуха.
• Пружины от машины (из них получатся отличные ножи).
• Коробка передач, тумблер и кнопка запуска.

Теперь можно переходить непосредственно к сборке конструктивных деталей. Первым делом необходимо завершить все сварочные работы. Затем идет подготовка ножей для культиватора. Чтобы они по-настоящему работали, вы должны следовать простому правилу: каждый из ножей должен иметь свою траекторию, и она не должна пересекаться со всеми остальными.

Двигателю потребуется две обмотки: рабочая и пусковая. Первый будет подключен к сети в постоянном режиме, второй нужен исключительно для запуска готового садового электроинструмента.

Вот и все тонкости, которые нужно знать, чтобы создать простой и эффективно работающий культиватор на приусадебном участке. Удачи

Как сделать электрокультиватор своими руками: видео

Электрический культиватор — незаменимый прибор для обработки дачного участка и рыхления различных типов почвы.Несмотря на все положительные особенности этого устройства, оно довольно дорогое, поэтому перед покупкой следует изучить особенности каждого типа культиватора.

Типы культиваторов по типу рабочей части: 1 — дисковый, 2 — фрезерный, 3 — лаповый, 4 — роторный.

Разновидности культиваторов

Мотокультиватор — устройство, работающее на бензине. Это обеспечивает отличную мобильность и возможность обработки самых удаленных участков объекта.

Мотоблоки

могут иметь двигатели с 2 или 4 тактами.В первом случае устройство работает на смеси масла и бензина. Четырехтактные двигатели используют для своей работы только бензин и считаются более прогрессивными, так как издают меньше шума и вибрации.

Как отдельный вид моторизованных устройств можно выделить мини-культиваторы, мощность которых составляет 1,5-3 л. из. Таких возможностей хватит для обработки клумб, клумб и небольших дач. Максимальная глубина обработки — 8 см, поэтому эти устройства нельзя использовать на невозделываемых территориях.Мини-культиватор легко переносится в рюкзаке и помещается в багажник автомобиля. Для транспортировки в конструкции предусмотрены съемные ручки.

Если есть небольшая площадь, можно обратить внимание на ручной культиватор. Такое устройство было бы полезно для работы в ограниченном пространстве. Существуют подвиды портативных устройств:

1. Rotational. Оснащен ножом-полольником, который легко рвет траву с корнями.
2. Ручной культиватор. Имеет острые изогнутые зубья, хорошо справляющиеся с твердой почвой.
3. Мини-культиваторы. Оснащен короткими ручками и предназначен для почвы в контейнерах, горшках или на альпийских горках.

Рисунок 1. Схема самодельного простого культиватора.

Электрокультиваторы для дачи — самое популярное решение. Они намного легче бензиновых аналогов и не требуют постоянной дозаправки. Их нецелесообразно использовать на слишком больших площадях, так как обрабатываемая площадь ограничена длиной шнура. Конечно, удлинители можно использовать, но не каждый дачник захочет каждый раз возиться с большим количеством проводов.Но у этих устройств есть следующие преимущества:

• высокая экологичность — в процессе эксплуатации, электрокультиватор для подачи не будет выделять вредные выхлопные газы;
• Нет необходимости контролировать количество и качество топлива;
Стоимость ремонта на
• ниже, чем у культиваторов;
• возможность обработки как посевных площадей, так и твердой плотной почвы.

Электрокультиваторы не такие мощные, как бензиновые, но человеку, не желающему разбираться в технической мудрости, их вполне хватит.Все, что вам нужно сделать, чтобы начать, — это вставить вилку в розетку и нажать кнопку питания.

Как выбрать и использовать электрокультиватор?

Несмотря на простоту этих устройств, выбрать подходящую модель непросто. Это связано с тем, что на рынке представлено большое количество моделей от разных производителей.

Рисунок 2. Принципиальная схема питания двигателя культиватора.

Прежде всего, электрический рыхлитель должен обладать достаточной производительностью.На этот параметр влияет ширина фрезы и мощность редуктора. А если рабочую ширину можно менять разными фрезами, то с редуктором ничего не поделаешь. Его мощность следует подбирать исходя из типа почвы. Для песчаных грунтов отлично подойдут модели относительно небольшой мощности — 750 Вт. Но если на вашем участке глинистая почва, вам понадобится агрегат в 2 раза мощнее.

Если некоторые участки сада имеют неровную поверхность, следует выбирать модели, которые работают при любом уровне наклона.Любые ограничения в этой ситуации принесут массу сложностей.

В некоторых случаях пригодятся следующие дополнительные функции электрических рыхлителей:

• рычаг заднего хода — позволяет не тратить время на проворачивание агрегата;
• изменение скорости — расширяет диапазон использования культиватора;
• аварийный рычаг; лучше не выбирать устройства, оснащенные кнопкой аварийной остановки, так как ее нужно будет удерживать до полного отключения двигателя;
Автоматическое отключение
• при перегреве есть практически в каждой модели.

Электрокультиваторы обычно неприхотливы и достаточно просты в эксплуатации. Поэтому особого ухода они не требуют. Перед обработкой участка необходимо убедиться в отсутствии лишних предметов, которые могут повредить движущиеся части устройства. Так вы рискуете не только вывести из строя рыхлитель, но и пораниться.

Культиватор хранится в сухом чистом месте.

Как сделать электрокультиватор?

Если не хотите тратиться на дорогостоящие приспособления заводского изготовления, можно сделать электрокультиватор своими руками на даче.Вариантов реализации такого устройства несколько, но самый популярный вид самодельного электрокультиватора — это обычная мясорубка. Его двигатель имеет достаточно высокую мощность и может составить конкуренцию заводским моделям мощностью 750 Вт. Чертежи устройства и схемы питания представлены ниже на рис. 12.

Устройство состоит из редуктора и электродвигателя, расположенного на раме. Все детали для работы механизма закреплены на выходном валу коробки передач.Рулевое колесо и колеса закреплены на раме. Устройство может перемещаться самостоятельно или в ручном режиме. Для удобства агрегат должен быть снабжен 2 ручками, на которых можно расположить кнопку запуска двигателя и закрепить провод.

Для изготовления электрокультиватора своими руками потребуются следующие материалы:

• двигатель мясорубки;
• труб;
• углов;
Велосипедные колеса
• , размер их должен быть средним, так как большие будут неудобны, а маленькие могут проваливаться в землю при движении;
• винт;

Без сварки здесь не обойтись, поэтому стоит заранее обзавестись сварочным аппаратом.

Кроме того, вам понадобятся плоскогубцы, молоток и набор ключей.

Для начала нужно изготовить и подогнать детали, после чего под них делается каркас. Это связано с тем, что размер корпуса необходимо полностью адаптировать к опорам двигателя мясорубки. Их ширина должна обеспечивать достаточную устойчивость, а все элементы конструкции должны подходить по длине каркаса.

К корпусу редуктора приваривают 2 уголка, к которым аналогично крепятся 2 трубы.Их концы должны быть загнуты для удобного захвата ручек. Между этими трубами необходимо разместить еще один фрагмент, чтобы придать конструкции жесткость. Оси колес необходимо приварить к углам.

Вал можно обработать из лома. Головку измельчителя необходимо отрубить кувалдой, чтобы осталась только чугунная гильза. В этой детали нужно разместить подготовленный лом и приварить шуруп, который будет выступать в роли ушка.

Когда такой самодельный электрокультиватор движется на большой скорости, шнек разрывает почву на большие куски.В замедленном движении почва имеет мелкую структуру.

Сделав своими руками такой электрокультиватор, можно за один раз обработать около 3 соток земли. Такое устройство будет потреблять около 2 кВт.

Земледелие — сложный физический труд, связанный со значительными нагрузками на организм человека. Поэтому многие землевладельцы прибегают к механизации многих своих основных задач, таких как посев, обработка почвы и сбор урожая. Особенно это необходимо крупным фермерам, которые закупают всю необходимую технику за огромные финансовые ресурсы.

Но для большинства мелких землевладельцев такие затраты неприемлемы, потому что, во-первых, нет таких нагрузок и объемов работ, а, во-вторых, они убыточны из-за большого количества простоев. Выходом из этой ситуации для них будет покупка минитрактора или изготовление необходимого инструмента самостоятельно.

Наиболее часто используемым орудием для обработки почвы является культиватор , который может одновременно выполнять функции удаления сорняков, рыхления земли и окучивания растений.

Промышленный культиватор Это сложное техническое устройство, рассчитанное на длительную непрерывную работу, которое довольно сложно построить самостоятельно.

Но для большинства мастеров это не представляет серьезного препятствия, и они изобретают из подручных средств различные механические устройства, которые не менее эффективны и удобны в эксплуатации. В результате решено несколько задач :

• происходит механизация полевых работ,
• избавление от старого хлама,
• экономия денег.

Рассмотрим самые простые варианты.

Культиватор простой «Торнадо»

Одним из самых простых и дешевых в изготовлении культиваторов является «Торнадо». Свое название он получил из-за формы рабочей части спиралевидных острых штифтов, закрученных по спирали.

Конструкция предназначена для удаления сорняков вместе с корнями . Для этого к крестовине на ее концах в перпендикулярной плоскости привариваются четыре витые шпильки, а к середине под прямым углом к ​​плоскости приваривается трубка держателя.

Длина трубы выбирается из расчета удобства использования инструмента и зависит от роста человека. На конце трубы относительно осевой линии трубы закреплен рычаг с такими же заплечиками для вращения инструмента. В результате должен получиться своеобразный аналог штопора, но имеющий гораздо больший размер.

Для изготовления рабочей части культиватора — зуба необходимо взять стальной брус диаметром 10 мм и на гибочном станке согнуть его наполовину на расстояние, равное половине длины.

Длина в изогнутом состоянии должна соответствовать необходимой глубине обработки плодородного слоя, т.е. до 25 см.

поэтому штанги нужно подбирать до 35см. После этого их нужно определенным образом согнуть, чтобы добиться их максимального совпадения. От того, насколько точно они будут сгибаться, зависит равномерность вхождения инструмента в землю и качество рыхления. Затем их приваривают к крестовине из металлической пластины толщиной 4 мм и плоскими размерами, достаточными для крепления держателя трубы.

Диаметр трубы должен быть не менее 20 см для обеспечения надежности конструкции. В верхней части крепится рычажная ручка из трубы такого же диаметра. Желательно взять трубы алюминиевые , чтобы значительно снизить вес конструкции. Длина рычага должна соответствовать ширине плеч человека, который будет обрабатывать этот инструмент. После этого заточите концы булавок.

Обычно такой культиватор изготавливают в виде ручного инструмента , но его можно доработать и получить более универсальное устройство, работающее от электричества.Для этого рычаг сделан съемным, а труба телескопическая с несколькими креплениями по высоте под болты. Затем из стержня и трубы изготавливается переходник под патрон электродрели.

Основная задача — Соблюдать соосность относительно оси, чтобы в процессе работы не возникали биения, а также прочность крепления всех деталей. После этого нужно подобрать мощное сверло с регулировкой скорости и реверсом, а также патрон для обычных сверл. В результате культиватор будет работать как обычная насадка сеялки при наличии электричества или вручную при работе в поле.

Велосипедный культиватор

Это одна из самых распространенных конструкций ручных культиваторов в деревнях для обработки малогабаритных огородов. Он представляет собой часть рамы с велосипедным колесом, в верхней части которой закреплены ручки, а внизу прикреплена головка культиватора.

Значительное преимущество Таким инструментом является простота изготовления, а также использование готовых деталей от велосипеда практически без изменений.

Берут раму с велосипеда и с помощью болгарки разрезают ее на две части в двух местах: сверху рамы в точке крепления подседельного штыря, а также в месте расположения каретки, сохраняя при этом целостность детали. где крепится заднее колесо.

После этого от подседельного штыря отрезается или снимается опора седла, а на ее место приваривается держатель рабочей части культиватора, выполненный в виде штанги с несколькими отверстиями. Затем сделайте ось для колеса и крепления мотора. Он должен быть достаточно надежным, поэтому в качестве основного материала желательно использовать сталь .

К перьям рамы приварена небольшая подставка для двигателя, а с другой — рама противовеса. Для этого возьмите металлические уголки, приварите П-образную форму и приварите к основному каркасу симметрично с двух сторон.В качестве противовеса возьмите любую нагрузку, равную весу двигателя.

Мотор устанавливают в виде прямого привода на ось колеса и передают крутящий момент с помощью фланца. Затем к оси приваривается колесо, а в местах крепления к раме ставятся подшипники.

Вторая часть рамы приваривается к каретке рулевой колонкой, а трубы сгибаются до удобного положения и используются как ручки.

Для изготовления культивирующей головки можно использовать стандартные элементы, применяемые для минитракторов, а можно сделать своими руками из стальных прутьев или толстой пластины, изогнутой клиновидной формы и заостренной по краю.В верхней части пластины проделаны отверстия в местах, совпадающих с креплением на подседельном штыре.

Плуг ручной зубчатый

При необходимости рыхления земли на небольшую глубину использовать ручные пахотные машины с редукторными элементами. Инструмент состоит из нескольких стальных дисков, установленных на одной оси, на поверхность которых приварены или привинчены Г-образные штифты.

Диски должны иметь значительный вес, чтобы пальцы могли проткнуть землю без дополнительных усилий.В качестве держателя для дисков используется П-образная рамка подходящей высоты, чтобы вращающиеся элементы не касались ее. В середине рамы ручка навинчивается на болты в направлении, перпендикулярном стороне, противоположной дискам. В качестве материала для ручки можно использовать как дерево, так и металл, главное, чтобы обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично описанному для культиватора Торнадо.

Стальные диски обычно изготавливаются в количестве равном 5 из цельного металла, что позволяет снизить физическую нагрузку и обеспечить эффективную работу.Диаметр дисков делается равным не менее 150 мм для лучшего откручивания, а толщина достаточна для фиксации штифтов.

Сначала они обрабатываются на фрезерном станке, затем просверливаются необходимое количество отверстий по диаметру и внутри под штифты нарезается резьба М8 или М10 в количестве 4. Они равномерно распределяются по диску с помощью одинаковое расстояние друг от друга. Затем из стержней изготавливают Г-образные штифты и ввинчивают их в диски.

Ось должна выдерживать полную нагрузку всех элементов без прогиба и деформации, поэтому ее диаметр должен быть от 20 мм.На концах оси нарезается резьба под гайку. Длина оси должна учитывать ширину дисков, а также обеспечивать необходимое пространство для установки подшипников в местах крепления к раме.

После этого готовые диски надеваются на ось, после чего вставляются в раму и плотно прикручиваются по бокам гайками. Ручка крепится к раме сварным способом или на болтах.

С целью зубчатый культиватор автоматики выполнить следующие действия:

1. ось удлинена на ширину муфты;
2. на внешней стороне рамки жестко закреплен;
3. снизу держателя культиватора монтируется электродвигатель с муфтой;
4. установить ремень, передающий крутящий момент от двигателя к оси.

В этом случае, используя муфты различного диаметра, можно регулировать передаваемое усилие, а также скорость движения агрегата.

Дисковый роторный культиватор

Изготовление роторного дискового культиватора позволяет самостоятельно бороновать землю, выравнивать ее поверхность и измельчать крупные комья. Чертежи такого культиватора:

Основная часть по конструкции совпадает с зубчатым разрыхлителем, но рабочая часть имеет существенные отличия.

В качестве изделия используются стальные выпуклые диски диаметром 20 см и толщиной 4 мм. Обычно их устанавливают в количестве 4 штук по отдельным осям. Это связано с тем, что для дробления комков минимальное количество дисков равно двум, а также разница хода при возникновении препятствий на пути. Сделать качественные диски вручную довольно сложно, поэтому стоит заказать их в мастерской.

Внутри рамы держателя посередине установлена ​​другая U-образная рама, закрепленная на металлическом штифте и предназначенная для крепления оси , а также для создания определенного наклона дисков.

Для регулировки угла наклона дисков в раме предусмотрено резьбовое соединение штанги вспомогательной рамы с основной.

Размеры для него подбираются с учетом диаметра осей и дисков, а также расстояния, необходимого для установки креплений.

К каждой оси прикреплены два диска неподвижен . Затем их устанавливают на свои места и прикручивают на концах гайками. Диски выпуклой части должны быть обращены к средней линии основной рамы.

Подробнее на видео:

Электрокультиватор от мясорубки

Культиватор от мясорубки — отличное решение для механизированной обработки огорода. Выбор именно такого электродвигателя обусловлен его большой мощностью и компактностью. Внешне конструкция представляет собой металлическую основу с двумя закрепленными по бокам колесами и расположенным по центру электродвигателем, подключенным к рабочей части агрегата.

Он может передвигаться как самостоятельно, так и с применением физической силы.Для удобства использования он снабжен двумя ручками , на которых размещена кнопка запуска двигателя, а также закреплен провод, чтобы он не мешал работе. Путем изменения наклона устройства достигается разная глубина культивации.

Сложность изготовления такого культиватора заключается в использовании сварки. В прежних конструкциях можно было обойтись без них, а в этом случае пришлось бы сварить основную раму и закрепить ручки.

Размер основной рамы должен быть полностью адаптирован к опорам двигателя мясорубки, но при этом иметь ширину, обеспечивающую необходимую устойчивость, и не быть уже рабочего элемента.Длина должна позволять разместить все элементы конструкции , такие как коробка передач и двигатель. Поэтому сначала изготавливаются и подгоняются детали, а под них изготавливается каркас.

Так как двигатели мясорубок обычно имеют под коробкой передач вал с различными переходами, можно попробовать найти уже готовый подходящий. Но обычно это сделать вряд ли возможно, поэтому на нем приходится шлифовать паз для крепления муфты с фиксацией металлической шпилькой.

Этот переход должен быть выполнен. разборный , чтобы в случае перекоса можно было провести ремонтные работы. Затем к корпусу мотора на болтах крепится редуктор с подходящим передаточным крутящим моментом.

Редуктор приварен к выходному валу тремя стальными лопастями для рыхления земли. Они расположены на небольшом расстоянии друг от друга около 5 см под углом 120 градусов. При этом их заостренная часть должна располагаться со стороны вращения вала.

Рама изготовлена ​​из металлических уголков с толщиной металла 4 мм.К нему прикреплен электродвигатель на болтах с зажимами , но не закрывающими ребра охлаждения. Ось приваривается вокруг центра базы и ставится на колеса, например, от велосипеда или мотоцикла. Желательно, чтобы они были достаточно проходимыми на окультуренной почве. Со стороны рабочей части культиватора к корпусу привариваются ручки управления, а затем на них размещаются органы управления.

Обработка земельного участка — это тяжелый физический труд, требующий не только хорошего здоровья, но и значительного времени.Поэтому, чтобы облегчить обработку земли, многие дачники и сельчане применяют механизированный способ обработки своих садов. Для этого нужно только желание, светлая голова и руки, способные внести необходимые приспособления.

Сделать себе железного помощника для работы на участке не составит труда. Ведь практически каждый хозяин хранит в гараже старые запчасти от автомобилей или бытовой техники, которые как раз пригодятся для таких целей.

Из, казалось бы, ненужных вещей легко сделать мотоблок или самодельный мотоблок.Своими руками изготовленные сложные механизмы постоянно совершенствуются и долго служат.

Самым простым агрегатом для изготовления является мотокультиватор бензопила или электрокультиватор. А вот сделать мотоблок своими руками из заднего моста ВАЗа намного сложнее. Для этого требуются определенные знания технологии и свойств металлов, а также навыки сантехники и использования специальных инструментов.

Наличие электрического культиватора для обработки почвы на дворе — это экономия времени и физических усилий.Конечно, на этом агрегате нельзя обрабатывать большие площади, так как его ход ограничен длиной шнура питания. А вот рыхлить землю в саду, на грядках и клумбах вполне возможно. А благодаря тому, что он работает на электричестве, а не на бензине, его используют в больших теплицах и теплицах.

Построить самодельный электрокультиватор своими руками сможет практически любой человек, знакомый с законами электротехники и физики со школьного курса.

Необходимые материалы:

Инструментов:

1. Сварочный аппарат.
2. Болгарский.
3. Набор ключей, пассатижей, молотка.

Устройство электрокультиватора

На примере известного с 80-х годов мини-культиватора «Крот» можно попробовать создать такую ​​вещь самостоятельно. Поначалу она будет несовершенной, но с приобретением опыта изготовления самоделок эта техника становится не только удобной в эксплуатации, но и многофункциональной, а в конечном итоге незаменимой на собственной земле.Для того, чтобы сделать электрокультиватор своими руками, чертеж и схема представлены на рисунках.

Основные элементы

На чертеже изображена лучшая версия устройства. При желании его упрощают исходя из наличия необходимых деталей и прямого назначения агрегата. Например, можно снять коробку передач и ручку переключения передач и передать вращение двигателя через промежуточный вал непосредственно на рабочий орган с помощью ножей. В данном случае муфта представляет собой ролик для натяжения ремня — он тоже снимается.А также для удобства управления можно собрать культиватор одноколесный.

Скорость вращения ножей для рыхления регулируется диаметром ведущей и ведомой звездочек. Кстати, вместо них в цепях используются различные шкивы и ременная передача. Это облегчает вес устройства и устраняет шум. Кроме того, ремень проскальзывает при ударе рабочих ножей о камни или корни кустарника, что благоприятно сказывается на работе мотора.

Трехфазная цепь двигателя

Здесь Cp — рабочий конденсатор. Часто используется упрощенное подключение. , т.е. без ср. При запуске двигателя пусковой конденсатор Cn подключается, а затем отключается. Для этого используйте кнопку (Кн) от старой стиральной машины или автоматический выключатель, который используется на домашних электросчетчиках.

Устройство контроля

При запуске двигателя начинается вращение рабочего органа с ножами. В этом случае необходимо удерживать культиватор на месте с помощью сошника, заглубленного в землю.После обработки этого куска почвы агрегат поднимается за руль, освобождая тем самым сошник, и культиватор перемещается на следующее место. Далее происходят аналогичные действия.

Такой железный помощник обрабатывает до 6 соток за один день при условии, что земля нормальная и без корней. Глубина культивации зависит от длины ножей и мощности двигателя и может достигать от 17 до 22 см. На суглинистых и тяжелых почвах необходимо установить двигатель мощностью около 3 кВт.

Изготовление мотоблока

Для этого замените электродвигатель на мотоциклетный или другой бензиновый двигатель, который имеет более высокую мощность и имеет реверс (вперед / назад). Вместо рабочего органа разрыхления устанавливаются еще два дополнительных колеса или упора и скорость снижается за счет редуктора. Таким образом, из простого культиватора строится полноценный мотоблок, механические возможности которого намного выше. Дальнейшее усовершенствование привело к созданию минитрактора, способного не только работать в поле, но и перевозить грузы с помощью тележки.

Вложения

Для производства посадочных и других работ изготавливают окучник из дисков сельскохозяйственных борон, различных фрез, катка, строгального станка для прополки, плуга-копателя и других насадок, облегчающих физическую работу в саду. Каждое из этих устройств имеет собственное крепление, которое цепляется за самодельный мотоблок.

С помощью землеройного плуга можно посадить 10 соток картофеля одному человеку за 2-4 часа. Сначала делается борозда, в которую раскладываются семена.А при создании второй борозды происходит одновременное заполнение первой. Таким образом, посадка картофеля происходит равномерно и быстро. Копание ведется таким же и точно таким же методом. Непосредственно перед этим нужно косить ботву косилкой или триммером, которые также изготавливаются своими руками.

Виды самоделок

Мотофреза из подручных материалов.

Это одно из простых самоделок, предназначенное для рыхления почвы на глубину 27-30 см. Он представляет собой сварной каркас из профильных труб 50 × 70 мм.Размер самой рамы зависит от используемого двигателя, который обычно устанавливается на мотоциклы Ил-Планета, Ил-Юпитер, скутер «Муравей» или другое подобное оборудование.

Фрезы собираются с крестовиной из стальных пластин 5 × 40 мм, их концы загнуты на букву G и заточены. Их в количестве 6-8 штук, равномерно распределенных и надежно приваренных к стальному валу.

Сам силовой агрегат вместе с коробкой передач и сцеплением установлен сверху на раме, а рабочий вал с фрезами установлен на подшипниках снизу. Двигатель и вал соединены обычной мотоциклетной цепью . Установлено рулевое колесо, на нем смонтирована ручка газа и рычаг сцепления. Обязательно приварите к раме крепление сошников. Без него невозможно фрезерование почвы.

При запуске двигателя и включении первой передачи начинается вращение рабочего органа с фрезами. Скорость обработки довольно приличная. За 4−5 часов можно пройти 10 — 12 соток. Помните, что двигатель мотоцикла имеет естественное охлаждение.Поэтому после 40-50 минут непрерывной работы ему дают остыть. Для успешной работы фрезы необходимо, чтобы двигатель сконструировал вентилятор и нагнетал поток воздуха к его ребрам.

Мотоцикл на базе бензопилы .

Очень легкая конструкция велосипедного руля и любой бензопилы. Все смонтировано на небольшой раме. У него нет колес. В качестве рабочего органа используется уменьшенная копия фрез. Ширина сорняка 25–28 см, глубина 6–8 см.Ручки управления вынесены прямо на руль. Мотоцикл очень удобно использовать между рядами приземлений.

Самодельный мотоборд .

Эта конструкция напоминает скейтборд, только диаметр колес увеличен. Доска удлиненная. В кузов поставили двигатель от бензопилы. Управление отображается на изогнутой дуговой ручке, которую удерживают во время движения. Скорость зависит от качества сборки механизма и может достигать 100 км / ч.

Велосипед-самокат .

Для настоящего Кулибина нет ничего более привычного, чем поставить двигатель от любого мопеда на велосипед, который выбирают с колесами меньшего размера. Но не все так просто. Иглы необходимо укрепить, сама конструкция должна быть устроена так, чтобы двигатель не мешал ногам и при этом хорошо продувался встречным потоком воздуха. Для заднего колеса желательно сделать амортизаторы, дающие возможность ездить по проселочным дорогам.Можно даже использовать обычные колеса от настоящего самоката, но это связано с переделкой вилок. Управление двигателем отображается на рулевом колесе.

Собрать электрический культиватор может каждый самостоятельно. Для этого стоит подготовить необходимые материалы и выделить немного времени. станет незаменимым помощником на даче или в приусадебном участке. Такой инструмент пользуется большим спросом в период посадки, особенно у людей преклонного возраста, для которых обработка земли является достаточно сложной задачей.

Основные области применения электрокультиватора

Электрокультиватор — это устройство, оснащенное электроприводом. Такое устройство используется в процессе обработки земли. С его помощью можно рыхлить землю, вносить удобрения, делать грядки. Такое устройство выполняет основные функции измельчителя.

Самодельными культиваторами практически невозможно обработать большие площади или поднять целину. Для этих целей стоит использовать мотоблок с плугом или минитрактор.Самодельный культиватор легко обслужит небольшой участок грядки с овощами, будет незаменим в цветниках или садах. С его помощью можно легко обработать землю на глубину до 30 см.

Электрокультиватор работает от электричества, поэтому он экологически безопасен, в отличие от бытовой техники, работающей на бензине. Это дает возможность использовать его в закрытых теплицах или парниках.

По сравнению с бензиновыми аналогами электрокультиватор имеет ряд преимуществ:

• Относительно небольшой вес устройства, это дает возможность использовать инструмент даже представительницам прекрасного пола и пожилым людям;
Небольшие размеры
• позволяют легко транспортировать и хранить культиватор;
• простота использования позволяет пользоваться устройством без специальных навыков;
Низкая цена
• делает инструмент доступным для многих.

Сегодня на рынке представлено огромное количество садовых культиваторов, которые чем-то отличаются друг от друга.

1. Масса. Самые легкие модели весят всего 10 кг, самые тяжелые модели могут достигать 50 кг.
2. Мощность. Самый простой культиватор имеет мощность от 1 до 2 л.с. К наиболее мощным вариантам относятся модели, мощность которых достигает от 7 до 12 л.с. Степень обработки почвы будет зависеть от мощности. Для тяжелых почв стоит выбирать более мощные модели.
3. Пункт назначения.Исходя из этого, можно выделить три основных разновидности — паровые, универсальные, пропашные самодельные электрические культиваторы.
4. Ценовые предложения.

Вернуться к содержанию

Самодельный культиватор — это устройство, которое состоит из редуктора и электродвигателя, они расположены на раме. Все рабочие элементы прикреплены к выходному валу коробки передач. С помощью ответного элемента рулевое колесо крепится к раме. К раме также прикреплены колеса.Некоторые устройства могут быть оснащены рулевым колесом, которое можно регулировать по высоте и положению.

Для облегчения выполнения земляных работ стоит самостоятельно изготовить электрокультиватор. Это под силу каждому, кто имеет представление о технологиях. Самодельный культиватор состоит из небольшого количества деталей.

Материалы для сборки самодельных электрокультиваторов:

• мотор от мясорубки;
• труб;
• угол;
• винт;
Колеса
• с хорошей осью;

Инструменты, которые потребуются для проведения работ:

• сварочный аппарат;
• ручных инструментов — молоток, плоскогубцы;
Набор ключей
• .

Обзор электрического культиватора / культиватора Mantis

Обзор и передача электрического культиватора / культиватора Mantis

Сумасшедший, правда? Отдать культиватор / культиватор бесплатно? На самом деле мы собираемся разыграть три из них. Первым, что мы раздаем, является 4-тактный культиватор Mantis . Смотрите здесь. . .

Mantis попросил меня проверить три их культиватора-культиватора. Они настаивали на том, чтобы я делал честные обзоры, ничего приукрашенного: «Просто скажи это, как будто это Майк!» Вот что я сделал.

Затем, как только я закончил свои обзоры, мы решили подарить три такие машины нашим постоянным подписчикам и клиентам. Но мы не можем отправить их, так как они уже собраны из коробки, поэтому мы будем раздавать их на местные мероприятия здесь, в детской, ориентированные на наших постоянных подписчиков и участников.

На первом таком мероприятии мы раздаем 4-х тактный станок.

Оптовая феерия на ферме Майка.

Мероприятие называется «Оптовая феерия» на ферме Майка, здесь, в Перри, штат Огайо. Будь здесь или будь квадратным!

Электрический культиватор? Вы имеете в виду, что для этого нужен шнур?

Да и да. Ему нужен шнур, поэтому очевидно, что это не идеальная машина для всех. Но если вы собираетесь использовать его в районе, где поблизости есть электричество, и вы не хотите шутить с бензином или смесью бензина с топливом, или у вас действительно нет места для хранения топлива, то это то, что вам нужно. культиватор / культиватор для вас.

Здесь есть над чем подумать. Нет шнура, который нужно тянуть, нет дросселя, с которым можно возиться, и НИКАКИХ ПРОБЛЕМ ЗАПУСКА! Это электрическое.Просто подключите его и сожмите ручку. Эта машина имеет две скорости, быструю и медленную, и я демонстрирую их обе на видео.

Электрический культиватор / культиватор Mantis.

Был ли я скептически настроен, когда впервые увидел этот культиватор?

Да, был. На первый взгляд, очевидно, что он был построен не так, как культиваторы Mantis, которые я использовал в прошлом. На мой взгляд, зубья выглядели иначе, и это вызвало у меня скепсис.

Обзор электрического культиватора / культиватора Mantis.

Но.. . когда я его зажег. . .

Я был впечатлен. Я не вырезал изломов, не обрабатывал особо, не искал особо мягкую почву, чтобы примерить. На самом деле я забрал его назад, так далеко, что у меня даже не было электричества, нам пришлось использовать генератор для демонстрации. Я выбрал место, которое на самом деле является частью грунтовой дороги, по которой мы ходим ежедневно. Я езжу на тракторе по этому месту, я езжу по этому месту на своем F250 весь год, девочки ездят по этому месту на четырехколесном автомобиле несколько раз в день.

Я испытал этот культиватор / культиватор!

Я не мог поверить в это! Эта маленькая электрическая машина вкопалась прямо в землю. Посмотрите видео.

Я также использовал его, чтобы перемешать почву в куче почвенной смеси. Вы можете наблюдать, как он карабкается вверх по куче и перемешивает почву по мере продвижения вниз.

Также в видео я демонстрирую свою старую уставшую велотренажер Mantis 2, потому что она продолжает меня впечатлять.

Могу ли я купить один из этих электрических культиваторов / культиваторов Mantis?

Готов поспорить, я бы стал, если бы мог легко подключить электричество к садам, которые я хотел бы возделывать и возделывать.Я считаю, что это потрясающая маленькая машинка, отлично подходит для женщин, которые не хотят баловаться с топливом или хранением топлива. Или парни тоже.

Вопросы, комментарии, что сказать? Разместите их ниже, и я отвечу соответствующим образом.

Как пользоваться ручным культиватором

Ручной культиватор — это садовый инструмент, который используется для переворачивания почвы там, где вы планируете посадку, и для удаления сорняков. В небольших цветочных или овощных садах его также можно использовать как небольшой плуг для перекопки посадочных рядов.Эти задачи несложно выполнить, но для тех, кто не знает, что делать, в этом простом пошаговом руководстве будет изложено все, что вам нужно знать.

Использование ручного культиватора для обработки почвы при посадке

Шаг 1 — Наденьте перчатки

Перед использованием ручного культиватора вы всегда должны надевать садовые или рабочие перчатки. Некоторая почва может быть жесткой для обработки, из-за которой на ручке культиватора образуются волдыри или мозоли на ваших руках.Продолжение работы с волдырями болезненно и может привести к открытию ран, поэтому просто не допускайте их возникновения.

Шаг 2 — Создание рядов для посева

Возьмите культиватор и сначала создайте ряды в своем саду, прежде чем обрабатывать почву. Для этого просто подойдите к одному концу грядки или сада и перетащите инструмент по прямой линии на другую сторону. Помните о надлежащих требованиях к интервалу для всего, что вы сажаете, чтобы определить, сколько рядов вам понадобится; затем повторяйте этот процесс, пока не получите желаемый номер.

Шаг 3 — Поверните почву

Чтобы начать переворачивать почву, возьмите инструмент и используйте его рубящими движениями, чтобы закопать землю вдоль посевной линии, которую вы создали ранее. Разбейте любые комья и комья, с которыми вы столкнетесь, и выкапывайте камни и камни из грязи. Продолжайте обрабатывать почву, пока не получите мягкие неглубокие траншеи, необходимые для посадки.

Использование ручного культиватора для удаления сорняков в саду

Шаг 1 — Грабли поверхности почвы

Как упоминалось ранее, вы также можете использовать ручной культиватор для удаления сорняков с вашего цветка или огорода.Начните с разгребания поверхности почвы. Это поможет вам сгладить грязь, а также определить сорняки и их корни.

Шаг 2 — Найдите корни сорняков

Осторожно проведя ручным культиватором по верху грядки, убедитесь, что лезвия вошли как минимум на полдюйма или около того. Большинство сорняков прорастают близко к поверхности, поэтому их корневые структуры обычно находятся очень близко к верхушке. Погрузив лезвия внутрь, вы сможете определить, где распространены сорняки, чтобы вы могли тщательно их удалить.

Шаг 3 — Используйте культиватор для удаления сорняков

После того, как вы нашли корни для сорняков, потяните ручной культиватор и вытащите их. Выкопайте их все в кучу, а затем выбросьте органические отходы в безопасное место.

Любую небольшую клумбу или сад можно легко подготовить к посадке с помощью этого удобного приспособления. Итак, отправляйтесь в местный магазин товаров для дома, возьмите один и попробуйте эти шаги на себе!

Создайте свой самодельный культиватор — DIY

Узнайте, как собрать самодельный культиватор.

Из-за какой-то странной физики, с каждым годом ряды в моем саду, кажется, становятся немного длиннее, корни сорняков становятся немного глубже, а ручка моей мотыги становится немного тверже. Кто-то скажет, что это из-за преклонного возраста, но это, очевидно, невозможно, поскольку я такой же молодой, как был 15 лет назад.

Помимо этих странных изменений, я также обнаружил, что спрос в моем районе на хорошие, свежие, органические продукты растет с каждым годом. Расширение моих садов казалось разумным выбором, но для этого потребовалось бы больше энергии, чем мог бы произвести один человек.Мне нужен был культиватор, но купленный в магазине для использования на небольшом поле или в саду был вне моего ценового диапазона (более 1000 долларов).

Итак, я совершил набег на свою вечно полезную кучу лома и сделал культиватор, чтобы тянуть за собой мой верный вездеход (ATV). Думаю, вы тоже сможете это сделать, прочитав мою историю. У меня нет формулы, которой можно было бы следовать: прелесть моей системы в том, что она использует то, что доступно. Вот как можно собрать самодельный культиватор.

Я сделал язычок из красного дуба 6 футов длиной 4 на 4.Поскольку ширина моего квадроцикла составляет 42 дюйма, я сделал культиватор шириной 46 дюймов, чтобы стирать следы от шин на ходу. Я освободил место для экскаваторов по длине, сделав культиватор длиной 42 дюйма. Вы можете решить свои собственные потребности и соответственно спроектировать.

С левого и правого борта прикрутите два шурупа 2 на 4 шайбы. (Теперь у вас должна быть вещь, которая выглядит как тягучая лошадь без зубов.) Просверлите соответствующие отверстия для тягового штифта, чтобы он мог поместиться на дышле вашего трактора или квадроцикла. Возьмите пару кусков плоского железа примерно 12 дюймов в длину, 1/4 дюйма в толщину и 1 1/2 дюйма в ширину.Прикрепите эти две железки к верхней и нижней части язычка.

Я использовал обрезки сосны 2 на 12, шириной ровно столько, чтобы сделать круглые вырезы для колес диаметром 11 дюймов. Вырежьте их лобзиком и отметьте центр, пока будете там. Я нашел старый кусок колодезной трубы, примерно 1 1/4 на 24 дюйма длиной, который составлял большую ось. Используйте кольцевую пилу и ручную электрическую дрель, чтобы проделать отверстия в центре колес, чтобы через них проходила ось. Используйте шплинты через ось с обеих сторон и шайбы с обеих сторон каждого колеса, чтобы колеса не соскочили при поворотах.

Я снял свои копающие зубья со старого полевого культиватора («землекопа-шарлатана»). Я надел зубья на машину, взял кусок довольно крепкого стального стержня 1/2 дюйма, пропустил его через отверстия для крепления и закрепил их с обеих сторон машины.

Подъем зубьев может быть выполнен с помощью дорогостоящего электромеханического устройства, но я обнаружил, что простой кусок красного дуба 4 на 4, охватывающий ширину культиватора, делает то же самое. Чем ближе вы поместите древесину к оси стоек, тем выше поднимутся стойки для требований транспортировки.

Как показали испытания и усилия, требуется три или четыре поездки по твердой заросшей земле, чтобы почва стала пригодной для посадки.

Ранняя весна — лучшее время для запуска культиватора до начала первых всходов.

Вот и все. Конечно, это те материалы, к которым у меня был доступ. Вы можете заменить материалы, лежащие вокруг вашего двора. Как айовец, я имею дело в основном с фактами, и дело в том, что вам не нужно много тратить, чтобы механизировать свою работу.

---

Первоначально опубликовано: февраль / март 2002 г.

Honda F220 Срединный культиватор | Honda Культиваторы

Характеристики

Двигатель коммерческого класса Honda OHV с легким запуском

Двигатель Honda GXV57 мощный, простой в запуске и экономичный.

Регулируемая ширина обработки 21 или 12 дюймов

Наружные зубья съемные для более узких пространств.

Удобное хранение благодаря складной прочной ручке Легко поднимаемое, выдвигающееся транспортное колесо

Удобное транспортное колесо поднимается в положение блокировки для обработки почвы.Инструменты не нужны!

3-позиционная ручка быстрой регулировки

Регулируется для обеспечения удобной рабочей высоты независимо от вашего роста.

Регулируемая планка глубины

Планка глубины позволяет легко контролировать глубину и скорость культиватора.Это помогает повысить производительность за счет более тщательной обработки почвы. Легко настраивается, без инструментов.

Удобные органы управления на ручке 2 года гарантии домовладельца

Культиватор с культиватором 43 куб.см — Champion Power Equipment

Описание

Champion Power Equipment создала этот портативный культиватор-культиватор с высокой производительностью в компактной и простой в маневренности конструкции.Переносной газовый культиватор Champion 100882 для работы в огороде, кустарнике или уходе за газоном обладает всеми необходимыми функциями.

Одноцилиндровый 2-тактный двигатель объемом 43 куб. См с соотношением бензина и масла 50: 1 предлагает впечатляющие характеристики, которые сделают ваши самые сложные садовые работы удовольствием.

Сборка и настройка осуществляется прямо из коробки благодаря четким указаниям и продуманной упаковке с достаточным количеством масла для смешивания одного галлона топлива, мерной емкости и ключа для свечей зажигания.Вы будете готовы взяться за свой сад или ландшафтный проект в кратчайшие сроки.

Регулируемая глубина обработки почвы до 6 дюймов обеспечивает универсальность при копании, культивации, прополке или культивации. Даже самая сложная почва не может сравниться с четырьмя 8,75-дюймовыми (22,2 см) зубцами из закаленной стали и их эффективной конструкцией двунаправленного измельчения.

При весе всего 33,5 фунта (15,2 кг) и ширине всего 17,7 дюйма (45 см) этот культиватор-культиватор идеально подходит для работы в ограниченном пространстве, работы возле заборов и обработки почвы рядом с хрупкими растениями.Легкая и компактная конструкция работает как тяжеловес, при этом вы наслаждаетесь плавной маневренностью и удобными ручками, выполняя свой список дел на открытом воздухе.

Этот культиватор-культиватор сертифицирован EPA, не подлежит контролю CARB и сертифицирован EPA. Покупайте с уверенностью — Champion Support и наша общенациональная сеть сервисных центров поддержат вашу покупку 2-летней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Как выбрать

Стандартные вращающиеся пальцы (SRT)

Стандартные роторные культиваторы с вращающимися зубьями обеспечивают вращение зубьев вперед, «вытягивая» культиватор вперед.Эта функция может использоваться с самоходными колесами или без них.

Двойные вращающиеся пальцы (DRT)

Культиваторы с двумя вращающимися зубьями очень широко, в зависимости от конкретного типа обсуждаемого культиватора, культиватор Champion DRT видит, что пальцы вращаются вперед при стандартной работе, но также могут вращаться в обратном направлении в течение коротких периодов работы без обработки почвы (например, перемещение культиватора из трудное место).

Стойки встречного вращения (CRT)

Стопорные культиваторы с противовращением смотрят, как лапы вращаются «в противоположную сторону» или в направлении, противоположном направлению вращения самоходных колес.Если колеса движутся вперед, пальцы вращаются назад, если колеса движутся назад, пальцы вращаются вперед.

Что включено

• Моторное масло
• Шестигранный ключ 4 мм
• Шестигранный ключ на 5 мм
• Инструмент для свечей зажигания

Обзор электрического культиватора / культиватора Mantis 9 «

[оценка: 5/5]

Имя Mantis долгое время было синонимом мотокультиваторов и культиваторов — и, хотя они действительно производят другую продукцию (от кусторезов до бревен), легко понять, почему, когда люди думают о Mantis, они думают о культиваторах.Я знаю, вы думаете, что уже слишком поздно для обзора румпеля, верно? Я имею в виду, на чем я мог бы даже начать это проверять — ну, хотя я ничего не сажаю в конце года, у меня было несколько проектов, которые нужно было сделать, которые требовали рыхления почвы и измельчения сорняков. Так как же машина Mantis Electric справилась с нагрузкой, на которую я ее положил?

Как оказалось, на редкость хорошо.

Признаюсь, сначала я не знал, что и думать, последний культиватор, который я использовал (и это было некоторое время назад), работал на газе.В то время я жила в Джорджии, и у меня был красивый сад, который я долго обрабатывал и возделывал. Старый румпель, который я использовал, тоже был Mantis, поэтому я знал, что за ними стоит большая мощность, но я просто не знал, что делать с электрической моделью. Я не был уверен, что у него будет необходимая мне мощность, так как у меня на заднем дворе чрезвычайно каменистая почва — если бы это был 4-тактный двигатель, у меня не было бы никаких сомнений, но электрический двигатель для меня все еще не был испытан.

Мне потребовалось всего пять минут, чтобы полностью изменить свое мнение.

Пять минут — вот сколько времени мне потребовалось, чтобы включить удлинитель, который они мне предоставили (и комплект проводов — я расскажу об этом в конце), воткнуть его в розетку и включить. С первого нажатия на спусковой крючок — даже на малой скорости — он легко врезался в землю. Не было ни колебаний, ни остановок, ни заиканий — как только он включился, грязь и камни полетели, и я почувствовал себя ребенком, играющим в грязи. Одна из работ, которую мне нужно было сделать, — это расчистить дорогу от подъездной дорожки к моей палубе, чтобы я мог укладывать брусчатку.Чтобы обработать траншею размером пятнадцать на три фута (и расчистить ее на шесть дюймов глубиной — электрический культиватор / культиватор Mantis может обрабатывать до десяти дюймов глубиной — чтобы я мог подстилать песок) потребовалось менее семи минут. Как я уже говорил, у меня каменистая почва, и чтобы выкопать ее вручную, потребовалось бы два часа, так что получите один балл для Mantis.

Следующая работа, которую я выполнял, была рядом с моим домом — она ​​настолько заросла из-за пренебрежения этим летом, что я не знал, как еще справиться с ней.Лозы, сорняки и маленькие саженцы были все в этом районе — и снова электрический культиватор Mantis быстро справился со всем этим. В мгновение ока сторона дома выглядела так, как будто вообще ничего не было (кроме остатков измельченной зелени в грязи). Хотя я проделал все это на низкой передаче, электрический культиватор / культиватор Mantis на самом деле имеет три различных скорости на выбор. Я бы не выполнил свои обязанности рецензента, если бы по крайней мере не попробовал на разных скоростях, поэтому я немедленно поставил ее на максимум.

Я был уверен, что ада не готов к тому, насколько мощнее он стал.

Культиватор-культиватор Mantis буквально чуть не ускользнул от меня на большой скорости — он обладает такой большой мощностью. Вот где я столкнулся со своей основной проблемой, с тем фактом, что вилка была отключена, и все это отключилось посреди работы. Теперь было несложно снова подключить вилку, но было бы неплохо, если бы небольшая застежка гарантировала, что вилка остается подключенной. В конце концов мне пришлось привязать один конец держателя шнура к ручке, чтобы сделать уверен, что он остался включенным — не самое оптимальное решение, но все же решение.Устройство для хранения шнура (или, как его еще называют, Cord Management Kit) — аксессуар, который действительно приятно иметь (и я знаю, что буду использовать его МНОЖЕСТВО следующей весной). По сути, у него есть 40-футовый удлинитель, который вы проводите от вашего дома до места, где вы обрабатываете. Этот шнур вставляется в конец катушки на коле, а внутри этой катушки находится еще 30 футов шнура, который автоматически втягивается, чтобы не запутаться.

Змеевидные пальцы на культиваторе / культиваторе Mantis являются реверсивными, чтобы переключать его из режима обработки почвы в режим культивации, а сдвоенные пальцы могут быть сняты, чтобы установить комбинацию из одного зуба и колеса для получения красивой кромкообрезной машины.Стойки также защищены от поломки пожизненной гарантией, поэтому вы знаете, что Mantis будет поддерживать свой продукт. Я хотел бы предостеречь всех, у кого есть любопытные дети — культиватор / культиватор Mantis чрезвычайно легко запустить (кнопка блокировки не имеет сопротивления). Зубья похожи на средневековые орудия пыток, и я могу только представить, что они сделали бы с чьей-то ногой.

Электрический культиватор / культиватор Mantis был признан лучшей покупкой Consumer’s Digest и получил наивысший рейтинг по версии Consumer Reports в категории электрических культиваторов — после использования этого плохого парня я могу понять, почему.У меня нет проблем с тем, чтобы дать ему идеальную оценку пять из пяти стартов, и он обязательно будет в списке для моего путеводителя по праздничным подаркам. Если у вас есть сад любого размера и вы ищете новый культиватор или просто ищете культиватор без газа — вы не ошибетесь с этим. Он легкий, удобный в хранении (благодаря складывающимся ручкам) и мощный, как любой газовый культиватор, который я пробовал раньше.
