Откатные ворота своими руками

Важно: Этот материал – стартовая публикация серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье определены теоретические аспекты проектирования воротной системы с откатным полотном, здесь – технически грамотный подход к проектированию рабочих чертежей откатных ворот, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

Ключевые аспекты изготовления надежных, функциональных и долговечных откатных ворот своими руками.

Следует признать, что на текущий момент стремление сделать откатные ворота своими руками стало чуть ли не трендом, но в целом только в пределах стран постсоветского пространства и людей с ярко выраженными особенностями славянского менталитета.

Так, в странах ЕС владельцы частных домов и представители бизнеса предпочитают покупать откатные ворота «под ключ» с проектированием, монтажом и настройкой автоматики, а публикуемые в Сети рекомендации производителей по установке откатных ворот ориентированы исключительно на специалистов компаний-инсталляторов воротных систем.

В отличие от этого Рунет изобилует советами, как сделать откатные ворота своими руками, причем преимущественно технически безграмотные публикации и их рефрены размещаются даже на сайтах компаний-инсталляторов. Советы «профессионалов», как правило, «подкрепляются» псевдорасчетами, вызывающими ряд технических вопросов, а также фото материалами, по факту наглядно демонстрирующими человеку с техническим образованием КАК можно превентивно уничтожить качество, функциональность и долговечность откатных ворот СВОИМИ руками.

Наглядные примеры неправильных действий при «гаражном» изготовлении и монтаже откатных ворот своими руками:
1 - сварка фермы полотна откатных ворот на земле, что гарантированно обеспечит нарушение плоскостности полотна; 2 – платформа роликовой опоры зафиксирована на закладной с помощью сварки, что определит ухудшение прочностных свойств металла платформы и сделает невозможным регулировку роликовой опоры в горизонтальной и вертикальной плоскостях; 3 – «закладная» труба прикреплена к столбу с помощью сварки и арматуры, что наверняка приведет к люфтам трубы и крепимых к ней комплектующих во время эксплуатации; 4 – улавливатели прикреплены к закладной трубе сваркой, что при их толщине привело к отпуску металла, а значит потере упругости и снижению предела текучести; 5 – направляющая грамотно приварена к ферме полотна прерывистым швом, однако капиллярная полость между направляющей и профилем фермы полотна открыта (не герметизирована), что приведет к скоплению в полости влаги и интенсивному коррозионному процессу, который повлияет не только на «товарный» вид воротной системы, но и механические свойства направляющей.

В целом сделать откатные ворота своими руками сегодня можно, но получить в итоге надежную, функциональную и долговечную воротную систему реально только при:

  • использовании для откатных ворот серийных комплектующих (направляющей, роликовых опор и направляющих, уловителей, натяжителей и т.д.). Изготавливаемая серийно производителем направляющая по геометрической форме и размерам ориентирована под роликовые опоры определенных размеров, конструкции и «грузоподъемности», имеет трапецеидальную форму, чем обеспечивает самостоятельное центрирование роликов в направляющей.

Кроме того, для откатных ворот с полотнами различного веса направляющая имеет разную толщину, нивелирующую риски разгибания (полок) направляющей под весом полотна и появления значительных люфтов в парах ролики-стенки направляющей;


  • технически грамотном этапе проектирования воротной системы, позволяющем выбрать комплектующие, автоматику, а также определить основных монтажные размеры откатных ворот и оптимальный способ установки;
  • привлечении для профильных узко специализированных работ специалистов-профессионалов (сварка, установка/настройка автоматики и т. д.).

Откатные ворота своими руками: проектирование.

При проектировании изготовления и монтажа откатных ворот своими руками важно помнить:

1. ВО-ПЕРВЫХ.

Полотно откатных ворот должно двигаться исключительно в горизонтальной и вертикальной плоскостях, что исключит риски преждевременного износа/выхода из строя неравномерно нагруженных роликовых опор, направляющей и зубчатой передачи приводного механизма. При отклонении оси движения ворот от горизонтали на полотно будет действовать сила тяжести и новая сила, направленная параллельно плоскости движения, компенсировать которую придется приводному механизму, что увеличит нагрузку на привод и зубчатую передачу, а также обусловит преждевременный износ зубчатого зацепления шестерни на выходном валу редуктора и зубчатой рейки.

При отклонении плоскости полотна от вертикали в реакции роликовой опоры R образуется дополнительная составляющая Ro, которая увеличит нагрузку и износ одной стороны роликовой пары, а также может вызвать разгибание (полок) и/или быстрый износ одной полки направляющей.

Кроме этого, при вертикальном перекосе полотна нагрузка на зубчатую пару привода будет неравномерной и определит преждевременный износ перегруженной части зубьев шестерни/зубчатой рейки.

Вертикальный перекос полотна может быть в определенной степени устранен регулировкой роликовых опор и роликовых направляющих. Нивелирование рисков горизонтального перекоса обеспечивается:

  • планированием места установки откатных ворот. Для консольных ворот (со свободным, не фиксируемым на перекрываемой дороге концом полотна) базовой горизонталью должна быть перекрываемая откатом площадка дороги. Для этого определяется горизонталь, обеспечивающая минимальные технологические зазоры над дорожным полотном, и она продлевается в сторону отката в закрытом положении ворот. В случае высокого рельефа участка отката в почве формируется горизонтальный лоток для движения полотна.

При скате рельефа на участке отката забивается фундамент длиной больше места установки задней роликовой опоры на 0.

5 м, шириной не менее 0.4 м и с вертикальным армированием под местами расположения роликовых опор.

Важно: Фундамент под роликовые опоры (или закладную) забивается после замеров и проектирования технологического расстояния между роликовыми опорами, в идеале – после планировки участка и одновременно с обустройством опорного и приемного столбов, а возможно и ограждения участка (забора).

  • монтажом по уровню регулировочных подставок под роликовые опоры. Регулировочные болты роликовых опор позволяют корректировать положение опоры в горизонтальной плоскости, но в допустимых пределах, поэтому подставки под роликовые опоры должны быть зафиксированы на фундаменте максимально возможно горизонтально. На текущий момент популярны и проверены 2 способа установки регулировочных подставок под роликовые опоры – сваркой на закладную (обычно швеллер) и с помощью анкерных закладных болтов.

Регулировочные подставки откатных ворот с полотнами небольших размеров (и веса), как правило, устанавливаются с помощью закладных болтов, подставки ворот с масштабными и тяжелыми полотнами рекомендуют фиксировать сваркой на закладной – швеллере с армирующими элементами, закладываемыми в бетон при формировании фундамента.

Важно: Роликовые опоры и регулировочные подставки под них должны быть установлены не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей при движении полотна.

Правильная установка роликовых опор и регулировочных подставок.


Неправильная установка регулировочных подставок роликовых опор.

Для соосной установки регулировочных подставок роликовых опор может быть использовано специальное приспособление, вид и принцип работы с которым показан на рисунках ниже.

Приспособление для соосной установки регулировочных площадок под роликовые опоры.



Последовательность и правила работы с приспособлением для соосной установки регулировочных площадок под роликовые опоры.

1 - 1 из 2

Начало | Пред. | 1 2 | След. | Конец | Все вернуться к списку

Автоматические распашные ворота своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

  • пульт;

  • приводы – 2 шт.;

  • маячок – 1 шт.;

  • фотоэлементы – 1 уп.;

  • блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями.

Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

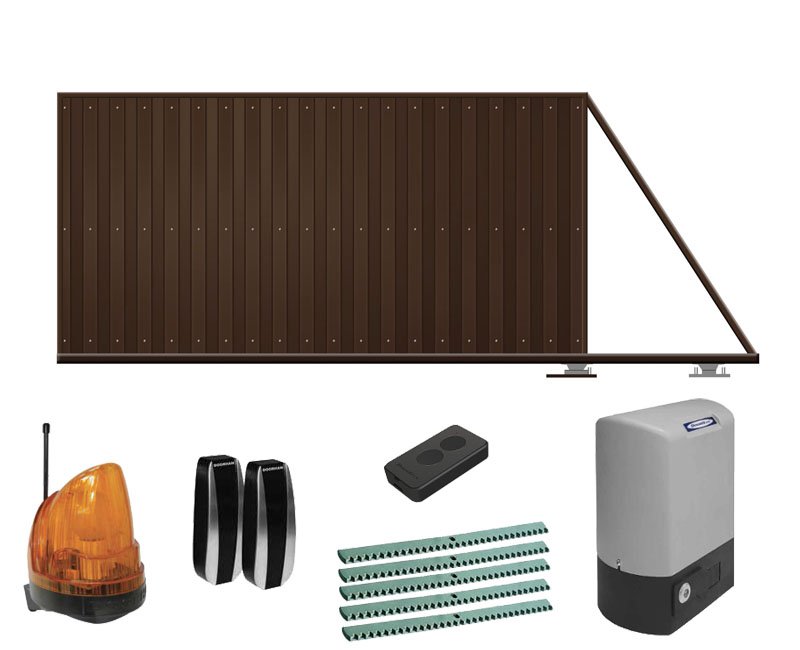

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

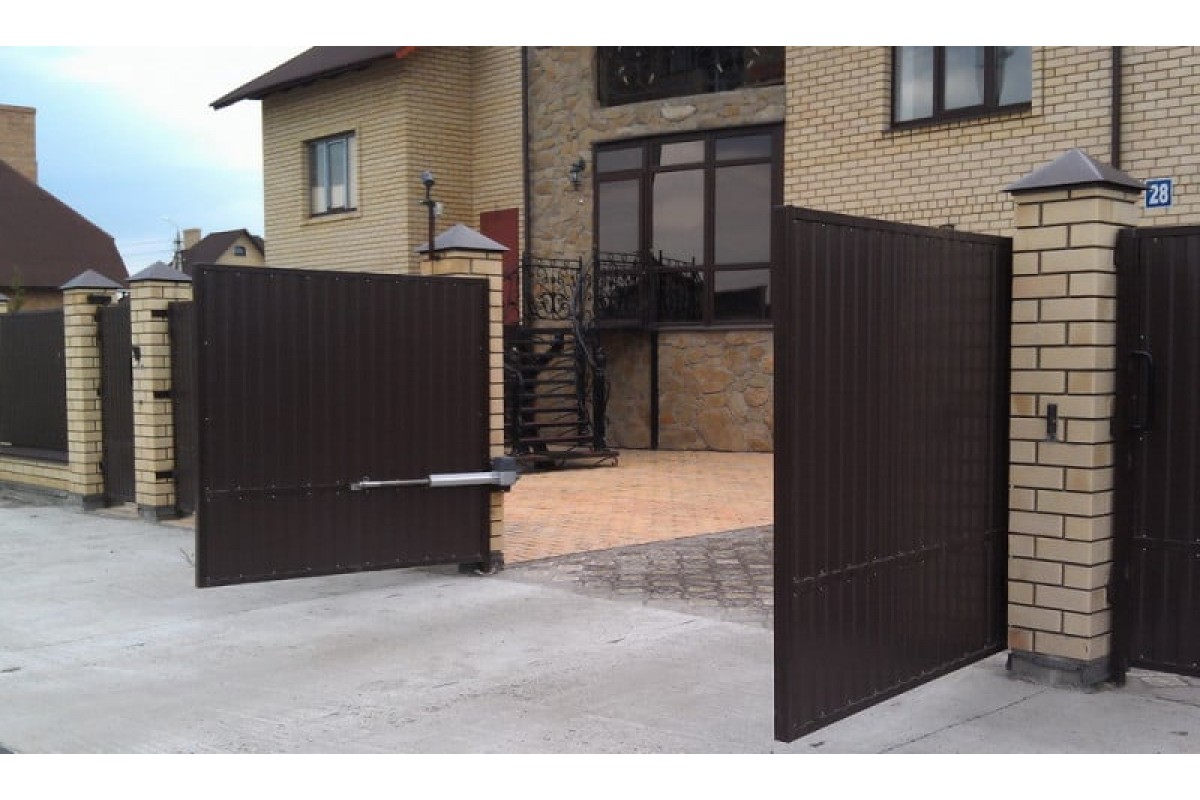

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила

  1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.

  2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.

  3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.

  4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

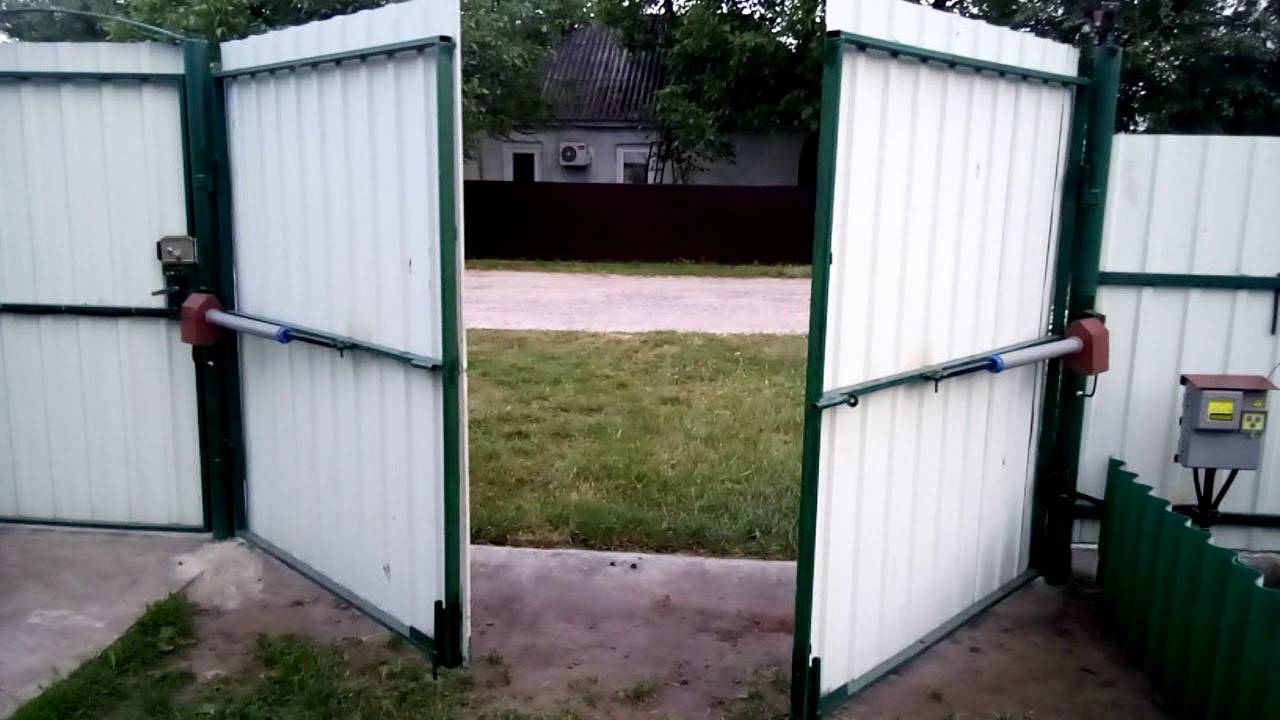

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

  • Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

  • Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

  • Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

  • Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

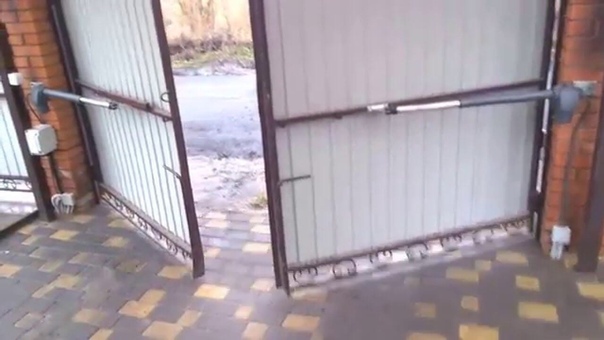

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

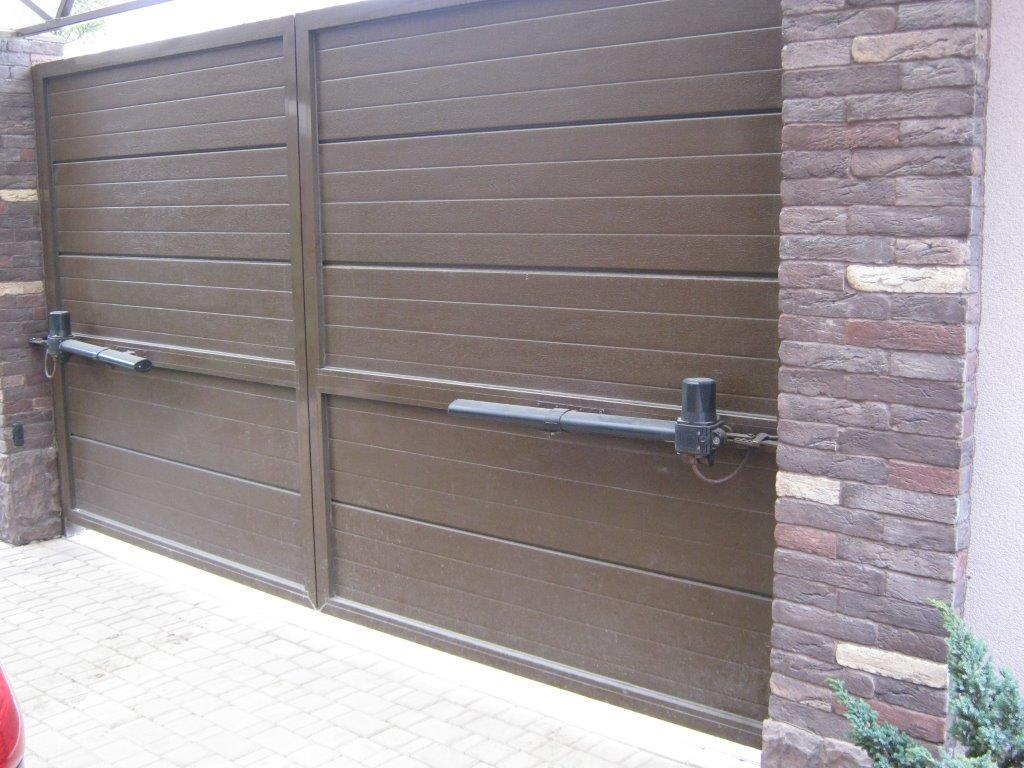

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

  • засов;

  • упоры;

  • электроприводы;

  • комплект петель;

  • створки ворот;

  • ручки для открывания;

  • столбы для крепления;

  • кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

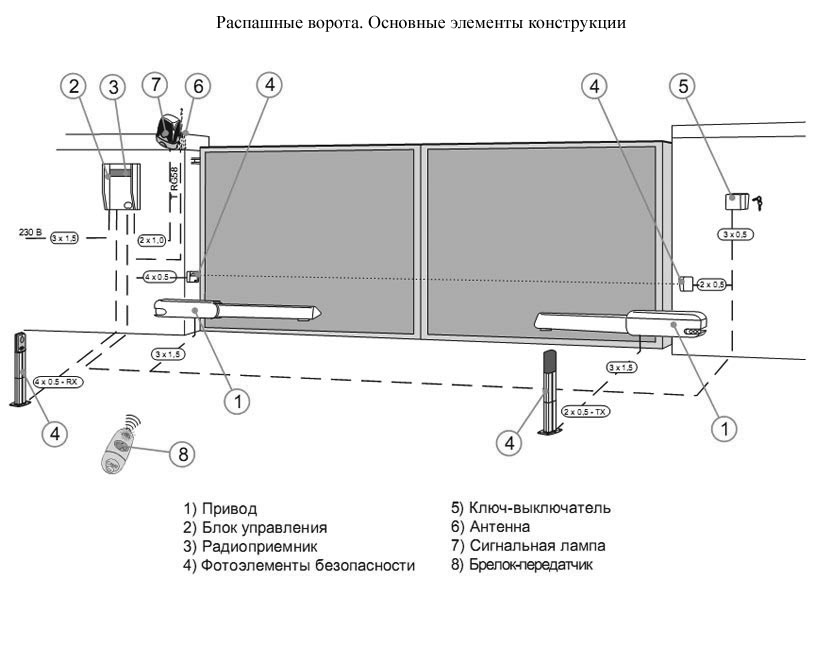

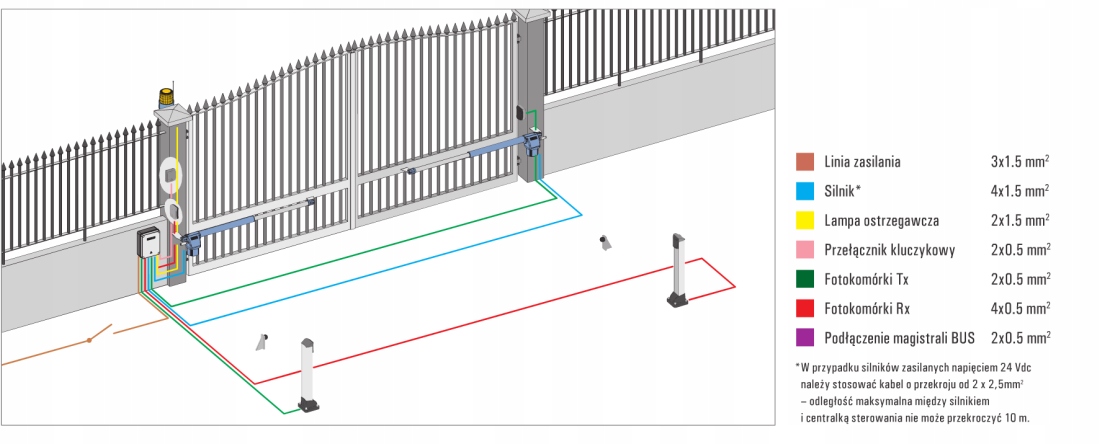

Схема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!



Автоматические ворота своими руками - монтаж автоматических ворот

Автоматические ворота сегодня пользуются большой популярностью у владельцев загородных домов, коттеджей и дач благодаря практичности, долговечности и функциональности конструкции. Одни из самых популярных моделей – это откатные ворота — изделия консольного типа, которые открываются с помощью роликовых опор по направляющим в любую удобную сторону. Сделать автоматические ворота своими руками под силу даже непрофессионалу.

Основные достоинства откатных ворот:

  • удобство в использовании;
  • на участке требуется минимум места для открывания/закрывания конструкции;
  • нет необходимости очистки от снега в зимний период;
  • надежность;
  • длительный срок службы;
  • простота автоматизации;
  • легкость в обслуживании и уходе.

Среди недостатков откатных ворот отмечают необходимость обеспечения места вдоль несущих элементов и сложность подготовительных работ на этапе бетонирования фундамента.

Особенности конструкции откатных ворот

Особенности конструкции автоматических ворот

Свое название откатные ворота получили из-за особенностей открывания: они откатываются (сдвигаются) в сторону параллельно несущим конструкциям. Современные откатные ворота двигаются по профилированной балке по жестко зафиксированным роликовым тележкам и сварены с каркасом ворот. В тележках используются подшипники качения. Роликовые тележки прячутся внутри балки. При изготовлении по технологии в нее при эксплуатации не попадают осадки, поэтому климатические условия не влияют на срок службы ворот. Откатные сдвижные конструкции можно установить с внутренней или с наружной стороны участка или строения.

По дизайну полотна откатные конструкции бывают:

  • решетчатые;
  • комбинированные;
  • сплошные ворота.

Для обшивки ворот могут использоваться: профнастил, древесина, металлические листы, элементы ковки. Выбор зависит от стилистических особенностей архитектуры дома и личных предпочтений владельца загородного участка.

Подготовительные работы

Фундамент для автоматических ворот

В первую очередь измеряют проем, если он уже обозначен, либо планируют наиболее подходящее расстояние между опорами в том месте, где будет монтироваться конструкция ворот. Во внимание принимают габариты автомобиля и параметры гаража или стоянки для машины. На основании полученных данных определяют окончательные размеры всей конструкции, включая длину противовеса.

Предварительно определяются с направлением движения полотна – влево или вправо. Следует отметить, что опорная конструкция должна быть выше на 5 см параметров полотна. Дорожный просвет полностью зависит от габаритов всей системы и от фундамента. Обычно не более 10 сантиметров.

Комплектующие для автоматических ворот

Автоматические откатные гаражные ворота своими руками проще сделать, так как в боксе уже есть несущая основа для их фиксации. Чтобы сделать ворота для въезда на участок необходимо сначала обустроить столбы, забетонировав их на глубину не меньше 1 м. Для несущих опор можно использовать профильную металлическую трубу, бетонные столбы или деревянный брус из твердых пород древесины. Бетонирование столбов проводят с армирующей обвязкой, а деревянные опоры нужно для обеспечения гидроизоляции обернуть рубероидом, предварительно пропитав отработкой или машинным маслом.

Параллельно готовят фундамент для откатной конструкции вдоль забора или другого строения. Для этого роют траншею 300 мм по ширине и глубиной 1м. Длина фундаментной полосы 50% от размеров проема. Одновременно с подготовкой фундамента готовят металлическую основу откатных ворот. Для ее производства используется металлический швеллер 160-200 мм, к которому привариваются 10 стоек из арматуры диаметром не менее 10 мм. Швеллер укладывается стойками вниз в подготовленную траншею, затем бетонируют основу. При бетонировании фундамента бетон заливают заподлицо со швеллером во избежание образования пустот, которые могут разрушить основание.

Прокладка кабеля для автоматических ворот

На этапе подготовки фундамента, еще до монтажа нижней балки, к месторасположению будущих ворот подводят электропровод необходимого сечения для питания автоматического управления откатными воротами. Залитый фундамент должен выстояться не меньше 7 дней, чтобы бетонный состав достаточно схватился для следующей операции по установке ворот.

Подготовка полотна для откатных ворот

Размеры автоматических ворот

Металлические конструкции, рельс и профильные трубы необходимо очистить от следов коррозии и масляных отложений с помощью болгарки с металлической щеткой. Очищенные трубы обязательно обезжиривают растворителем или бензином и наносят на них антикоррозийную грунтовку.

Далее сваривают раму для откатных ворот. Направляющий рельс располагают по уровню на ровном основании разрезом вниз и приваривают к нему трубу сечением 60х30 мм. Трубу приваривают прихватками по 20 мм с расстоянием 200 мм. На приваренную трубу устанавливают вертикальные стойки и фиксируют их на нижней трубе. Далее фиксируют верхнюю трубу, проверяют углы и приваривают внутренний треугольник противовеса. Наружная рама готова. Для внутренней конструкции используют трубу сечением 40х20 мм.

Каркас для автоматических ворот Рама ворот практически готова. Необходимо зашлифовать все стыки и сварочные швы с помощью шлифовального круга и болгарки, и еще раз нанести грунтовку. Далее можно приступать к покраске. Окрашивание производится алкидными эмалями для внешних работ.

Далее каркас зашивают выбранным и приобретенным заранее материалом: профлистом, древесиной, крепят ковку или листовую сталь. При обшивке самым популярным материалом – профнастилом, саморезы нужно размещать равномерно, обычно через одну волну на листе. Среднюю линию саморезами необходимо сделать после монтажа всех листов на ворота, отбив линию по нанесенным отметкам.

Сборка ворот

Роликовые тележки для автоматических ворот

На забетонированном швеллере выставляют роликовые тележки, заранее приобретенные в комплекте с фурнитурой для ворот, надевают на них направляющий рельс, выставляют полотно по уровню и прихватывают сваркой вдоль линии движения. Затем закрепляют на столбах улавливатель ворот и поддерживающие ролики. При использовании металлических столбов ролики и улавливатели можно зафиксировать с помощью сварки непосредственно к опоре.

Автоматику для откатных ворот монтируют после внимательного изучения инструкции по установке и программированию электропривода. Сделанные своими руками откатные ворота полностью готовы!

Навесные откатные ворота своими руками: ворота с верхним подвесом

Откатные подвесные ворота устанавливают на промышленных, производственных, торговых, жилых объектах при въезде на огражденную территорию, на склады, в цеха, мастерские. Их монтируют в качестве гаражных, ангарных ворот.

Данная конструкция практична, долговечна. Для открытия или закрытия полотна не требуется дополнительного пространства перед воротами. Откат выполняется вдоль забора или стены, что особенно ценно в случае расположения въезда рядом с проезжей частью. Экономится также площадь со стороны помещения или участка, на который въезжает автотранспорт. В непосредственной близости от ворот можно устанавливать необходимое оборудование, расставлять грузы.

Конструкционные особенности и преимущества

Подвесные откатные ворота являются разновидностью сдвижной конструкции. Принцип действия сохраняется: при запуске механизма полотно отъезжает в сторону вдоль наружного ограждения или стены внутри помещения.

Отличие данного типа въездной группы состоит в месте расположения направляющей, по которой передвигаются ролики. Балка закрепляется на опорном столбе в верхней части проема. При введении в действие воротной створки полотно сдвигается вправо или влево от проезда при помощи роликовой каретки, едущей по рельсу.

Специалисты отмечают, что конструкция откатных подвесных ворот практически идентична сдвижной воротной группе. С одним уточнением – консоль монтируется сверху проема, а не на земле.

Ширина проезда может достигать трех метров при использовании одной створки. Если необходимо обустройство более широкого проема для гаражей грузовых автомобилей, отказываться от данного типа воротной группы не стоит. Устанавливается конструкция из двух полотен, которые будут откатываться в разные стороны. Когда монтируются навесные раздвижные створки, учитывается, что свободное пространство, прилегающее к забору или стене здания, должно быть с обеих сторон.

Не рекомендуется установка откатного механизма в случае использования ворот как калитки или дверей, поскольку многократное закрытие и открытие приводит к уменьшению срока службы.

Достоинства гаражных, складских, наружных ворот с верхним подвесом:

  • рациональное использование пространства перед въездом и внутри территории, помещения. Полотно не требует выделения дополнительного свободного места, поскольку перемещается вдоль стены или забора;
  • проведение монтажа без обязательного обустройства фундамента значительно сокращает время и трудозатраты на установку;
  • не требуется уборка опавшей листвы, снега перед открытием створки, в отличие от пользования распашной конструкцией;
  • навесные механизмы просты в уходе, поскольку расположенная над проездом консоль не будет засоряться мелким мусором. В процессе эксплуатации нужно только периодически смазывать ролики;
  • хорошо переносит ветровые нагрузки;
  • полотно, выполненное из металла с антикоррозийным покрытием (профнастил, сэндвич-панель), устойчиво к негативному воздействию атмосферных явлений.

Откатные ворота подвесного типа можно сделать своими руками, даже не имея специальных строительных навыков.

Подготовка к установке воротной группы

Перед приобретением необходимых материалов и комплектующих для проведения монтажных работ рекомендуем ознакомиться с советом специалистов, рекомендующих покупать комплект откатной конструкции консольного типа с нижним расположением. Все составляющие идентичны. Только установку следует производить, перевернув чертеж на 180 градусов.

Такая рекомендация объясняется просто: детали для подвесного варианта обустройства проезда стоят намного дороже, а направляющая способна выдержать значительно меньшие нагрузки. Данный совет особенно актуален при обустройстве гаражных ворот частных автомобилистов.

Фурнитура, в технических характеристиках к которой указывается максимальный вес полотна до 400 кг, на практике устойчива для створки не более 200 кг при ширине ворот около 5 метров. Такая разница обусловлена особенностью работы откатного механизма, при котором действует только пара крайних роликов.

Что нужно подготовить для проведения монтажных работ:

  • трубы профилированные металлические для изготовления несущей балки и опорных стоек (сечение 12х12х0,4 см), для каркаса под полотно – сечением 4х4 и 2 на 2 см.
  • для внутреннего наполнения створки подойдут профлист, сэндвич-панели, оцинкованная сталь;
  • направляющая длиной в два раза больше, чем ширина проема;
  • фурнитура для крепления полотна, сборки конструкции, обеспечения движения воротного полотна;
  • сварочный аппарат;
  • болгарка;
  • замок;
  • набор для подключения автоматического механизма открытия и закрытия створки.

Этапы проведения монтажа

Перед тем, как устанавливать навесные откатные ворота, необходимо обеспечить прочность будущей конструкции. Для этого служат боковые опоры. Работы выполняются в следующей последовательности:

  • копка углубления в грунте на глубину не менее полутора метров;
  • подводка электрического кабеля для автоматизации ворот;
  • установка труб на смесь песка и щебня;
  • бетонирование основания.

Пока застывает бетон, можно изготовить каркас откатной створки с подвесом. Для этого берутся трубы 40х40мм, режутся в соответствии с размерами под углом в сорок пять градусов и свариваются между собой. Так получается внешняя рама. Для ее укрепления и создания прочной основы под полотно в центре каркаса привариваются трубы сечением 20 на 20 мм.

Полученные швы тщательно затираются, покрываются антикоррозийным составом и красятся под цвет будущего полотна. После полного высыхания к ним прикрепляется само полотно из выбранного материала. Крепежными элементами являются саморезы или заклепки.

Для наполнения каркаса используются материалы прочные, надежные, обладающие небольшим весом. Еще один важный фактор выбора – наличие антикоррозийного покрытия, что способствует повышению устойчивости к негативному влиянию природных явлений и продлению срока службы конструкции.

Следующий этап монтажных работ – установка направляющей. Она крепится к стене здания или верхней части ограждения при помощи кронштейнов. Ее правильное положение – рабочая часть направлена вниз. Перед креплением обязательно проверяется горизонтальность положения детали, чтобы исключить перекосы и неполадки в функционировании конструкции.

В установленную направляющую вставляются роликовые тележки, заглушки, верхний улавливатель и ограничитель хода створки. Они монтируются в строгом соответствии с инструкцией к комплекту фурнитуры.

В заключение монтажа производится сварка откатного полотна и верхней балки. Для работ проведения необходимо участие нескольких человек. Один – два помощника удерживают каркас на нужной высоте, пока основной монтажник осуществляет приваривание к роликам на направляющей балке. Теперь ворота могут быть подвешены. Окончание любого монтажа – пробный пуск, чтобы обратить внимание на недочеты в работе конструкции и устранить их.

Если предусмотрено использование автоматики для открытия ворот, она подключается после проведения монтажа. Автоматическое дистанционное управление создает комфортные условия в процессе эксплуатации. Нет необходимости подходить ко въезду на территорию, чтобы пропустить транспорт, или выходить из автомобиля, подъехав к гаражу.

Откатные ворота с подвесом функциональны, долговечны, удобны в эксплуатации, не требуют сложного ухода. При установке откатных ворот своими руками данный вариант обустройства въезда на территорию или в помещение позволит сэкономить, исключив статьи расходов на оплату труда нанятой бригады мастеров в Москве.

Плюсы и минусы установки откатных ворот своими руками

Автоматические откатные ворота – очень удобное и надежное решение для перекрытия въезда на частный участок, склад, автостоянку и другие объекты. В последнее время оно пользуется высокой популярностью.

Многие владельцы задумываются о том, чтобы сэкономить на монтаже и установить откатные ворота своими руками. Конечно, в этом нет ничего невозможного. Однако следует учесть целый комплекс факторов.

  • - Во-первых, браться за такую работу рекомендуется только тем, кто обладает определенными навыками: умеет разбираться в чертежах, выполнять сложные работы (сварку, заливку фундамента и т. д.).
  • - Во-вторых, для правильного выбора конструктивных элементов следует правильно подобрать размеры, тщательный рассчитать все предполагаемые нагрузки. Необходимо учесть и другие условия эксплуатации – температуру, интенсивность и прочие.
  • - Далее, монтаж откатных ворот своими руками должен быть произведен максимально точно, с соблюдением вертикальных и горизонтальных плоскостей. Здесь нельзя допускать каких-либо перекосов, иначе ворота будут работать неэффективно и скоро выйдут из строя.
  • - Вам потребуются профессиональные инструменты, так как работ предстоит много.
  • - И, наконец, у вас должно быть достаточно времени – процесс установки довольно длительный и не приемлет спешки.

Есть более простой и эффективный способ – заказать откатные ворота у профессионалов. В этом случае вы получите автоматические ворота под ключ, в минимальные сроки и с гарантией. Откатные ворота, заказанные в компании "Автоматические системы", идеально подойдут под все особенности участка и ваши требования. Опытные мастера смогут провести установку максимально качественно, так что конструкция будет служить вам долго и без проблем.

К тому же, как показывает практика, на самостоятельной сборке много сэкономить не удастся, потомучто на стоимость откатных ворот значительное влияние оказывают иные факторы.

Дополнительные статьи по теме

Как сделать откатные ворота с электроприводом своими руками

В этой статье разобраны все моменты по установке откатных ворот и оснащению их электроприводным устройством. По отдельности и в комплексе рассмотрены все составляющие.

Без преувеличения можно сказать, что на сегодняшний день электроприводы — одни из наиглавнейших составляющих подавляющего большинства механизмов. Рассмотрим, что это такое в общем и относительно ворот данного типа.

Что такое электропривод и для чего он нужен

Электропривод – это специализированная электромеханическая система, которая предназначена для преобразования электрической энергии в различные механические воздействия. Она может быть установлена на любой технологический механизм и позволяет ему совершать заданные функции, исключая приложение усилий со стороны человека. До сих пор можно встретить споры – включать или нет в электропривод управляющие цепи, но в данном случае (при установке на ворота) этот момент не столь актуален, так как энергопотребление бытовых устройств не столь значительно, как в промышленных условиях.

Посмотрим на более «человеческую» формулировку данного определения — это устройство, которое преобразует электрический ток в механические движения – вращательные или поступательные. Если посмотреть на это определение касательно ворот, то в данном случае электропривод будет отвечать за их открывание и закрывание, снимая с человека необходимость перемещать полотно ворот вручную.

На откатных воротах привод в целом состоит из:

  • Двигатель и редуктор (для ворот продаются специализированные модели – в одном корпусе).
  • Зубчатая рейка (через нее усилие от редуктора передается на полотно, к которому она прикреплена).
  • Автоматика и защита (первая останавливает двигатель при открытом или закрытом положении; вторая останавливает двигатель при возникновении препятствия в работе).
  • Цепи управления (сюда входят пульты, фотоэлементы, сигнальные лампы и щит управления).

В основном сами приводы выбирают исходя из двух параметров:

  • Предполагаемая интенсивность использования. Из этого параметра можно узнать на какое количество циклов рассчитан привод. Измеряется в процентах — стандартные значения 30, 50, 70, 100%. В быту обычно используются на 30-50%. Если предполагается установить ворота на участок с высокой интенсивностью движения, то рекомендуется рассмотреть связку ворота-шлагбаум, которая может значительно продлить срок службы конструкции. В час пик ворота можно открывать, а движение регулировать шлагбаумом.
  • Мощность. Показывает, какой вес ворот можно перемещать данным приводом. Стандартные значения веса – 300-800 кг. К весу самих ворот необходимо приплюсовать значения ветровой нагрузки, коэффициент которой равен 40. Т.е. берется площадь ворот в квадратных метрах и умножается на 40. Полученный результат складывается с весом полотна и получается максимальное значение, которое может воздействовать на привод.

Как итог – это связка двигатель-редуктор (в одном корпусе), что преобразует электроэнергию во вращение вала с шестеренкой, который посредством зубчатой рейки перемещает полотно ворот.

Лидерами на рынке являются приводы немецкого и итальянского производства, хотя уже встречаются и достойные представители отечественной и китайской промышленности.

Подробная информация о монтаже откатных ворот из профнастила своими руками — в этом материале.

Если вас интересует, как самостоятельно сварить ворота из профильной трубы — читайте об этом здесь.

Посмотреть фото различных гаражных замков, а также почитать про их отличия и преимущества можно в этой статье.

Принцип и варианты работы автоматики

В электромеханике автоматикой принято считать платы управления и периферийные устройства (датчики), обеспечивающие поступление сигнала для осуществления необходимого действия. Она также включает в себя цепи и устройства защиты, как оборудования, так и людей, находящихся в зоне его действия.

В прайсах торговых организаций зачастую предлагаются полные комплекты оборудования, где в автоматику включен также и электропривод, поэтому мы также будем рассматривать все в комплексе.

В целом, электротехника как наука уже давно изобрела все, что могла. Как следствие – принцип работы автоматики для откатных ворот в корне везде один и тот же. Различия могут быть лишь в исполнении периферийных устройств, что подают сигналы на остановку/запуск двигателя привода. На сегодняшний день используются:

  • Механические концевики. Уже устаревающие устройства, от которых отказываются ввиду их невысокой надежности. Они часто отказываются нормально работать из-за нагара на контактах или же из-за их загрязнения.
  • Магнитные датчики. Срабатывают при изменении магнитного поля при приближении магнита к приемнику.
  • Фотоэлементы. Состоят из источника/приемщика сигнала и зеркала. Срабатывают, когда зеркало перестает возвращать сигнал к приемо-передатчику. Очень эффективны как датчики защиты.

Чертеж автоматических ворот


Общий принцип и порядок работы автоматики такой:
  1. После нажатия кнопки на пульте управления (зачастую сделан как брелок) сигнал улавливается фотоэлементами. Расположение их подбирается индивидуально в зависимости от местности.
  2. Фотоэлемент подает сигнал на плату управления, которая задействует пускатель двигателя.
  3. Полотно ворот откатывается до тех пор, пока не поступит сигнал от датчика, что они открыты на максимальную ширину – двигатель отключается.
  4. Далее обычно наступает черед реле времени, которое удерживает ворота открытыми некоторое заданное время, после чего подает сигнал на плату управления, что пора запускать обратный ход двигателя.
  5. Полотно ворот откатывается в первоначальное положение до тех пор, пока не получен сигнал датчика о том, что они полностью закрыты – двигатель отключается.

Сами датчики (чаще магнитного типа, для работы которого не страшны грязь и снег) преимущественно устанавливаются либо на зубчатую рейку, либо на верхнюю часть полотна ворот. Защита выполняется в несколько ступеней: фотоэлементами (контролируют весь участок движения ворот, при обнаружении препятствия для движения полотна останавливают двигатель), а также датчиками нагрузки двигателя (если по каким-либо причинам двигатель начинает потреблять значительно больше электроэнергии, то подается сигнал на его отключение). На проем также ставятся дополнительные фотоэлементы, которые не разрешают воротам закрыться, если в нем что-то находится.

Как и с приводами – советуем присмотреться к немецкой и итальянской автоматике, хотя вполне реально подобрать приличную комплектацию и от менее известных производителей.

На следующем видео — как выбрать привод для ворот:

Подготовка и установка привода

Рассмотрим вкратце весь процесс установки ворот, подробнее останавливаясь на моментах, когда дело касается работ с электроприводом:

  • Предварительные замеры и оценка будущего расположения ворот. Тут отметим, что в 99% случаев их размещают изнутри ограды. Длина полотна будет равна 150% от ширины проема, так что проверьте наличие свободного места.
  • Фундамент. Это обязательная часть работ (также применяется крепление механизма на сваях, но реже), следует учитывать, что основанию необходимо время, чтобы хорошо схватиться, так что рассчитывайте время так, чтобы после заливки оно простояло около 3-4 недель.
  • По размерам длина ямы зависит от ширины проема ворот (50% от нее) и глубины промерзания почвы (на которую она и копается), ширина фундамента обычно около 0,5 м. Также определитесь с необходимостью установки ответного столба, на который ворота будут опираться в закрытом положении. Можно ли его закрепить к ограде либо же также под него необходим фундамент.
  • Копается яма данных размеров. В ней параллельно поверхности (заподлицо) и углами вниз крепится швеллер, к которому привариваются уголки либо арматура (располагаются они на всю глубину ямы).

Именно на этом этапе производится подводка кабелей для электропривода (в крайнем случае, в фундамент посередине необходимо замуровать гофрошланг, через который затем и протянутся провода).

  • Далее все заливается раствором и остается только ждать, пока он полностью не застынет.
  • Когда фундамент достаточно затвердел, пришло время для установки полотна ворот. Натянутой ниткой необходимо обозначить где оно будет ходить.
  • Далее устанавливаются ролики держатели (к швеллеру привариваются регулировочные площадки, на которые они и прикручиваются) и регулируются так, чтобы ход ворот был полностью свободным.
  • Привод и зубчатая рейка. Для первого также делается регулировочная площадка и уже в соответствии с положением шестерни вала редуктора к полотну ворот приваривается рейка. Необходимо следить, чтобы высота рейки не менялась от краев к середине, а зазор между зубьями шестерни редуктора и собственно рейкой составлял около 1 мм. Тогда ход ворот будет плавным и бесшумным.
  • Концевики. Рекомендуется установить и отладить в первую очередь именно их. Места их размещения могут различаться в зависимости от моделей. Интересный момент, который может возникнуть – после первого запуска ворота проедут метра полтора и остановятся. Это может срабатывать дополнительная защита в самой плате управления, которая отсчитывает метраж пропущенного через редуктор полотна ворот. В таком случае в инструкции необходимо найти, как перепрограммировать контроллер на длину вашей конструкции.
  • После того, как работа привода и концевиков отлажена – можно приступать к монтажу периферии в виде фотоэлементов, защитных устройств, сигнальных ламп и т. п. Не стоит совершать распространенную ошибку и пытаться запустить все вместе. Как показывает практика — всегда что-то может быть собрано не так. Гораздо практичнее все делать и проверять последовательно — если в процесс монтажа вкралась ошибка, то ее сразу можно будет заметить.


Когда все настройки закончены, пришла пора поставить себе мягкое кресло и с чувством полного удовлетворения просто поиграться – открывая и закрывая новые ворота.

Видеоматериал о монтаже своими руками

На видео — пошаговый процесс установки автоматических откатных ворот:

Фотогалерея ворот с автоматикой

На фото ниже представлены откатные конструкции из различных материалов:

Сделать ворота самому реально! (Краткое руководство) — Компания «Рось»

Для того, чтобы сделать откатные ворота самому, сначала нужно оценить проем.

1. Измеряем ширину и высоту проема

Определяемся в направлении отката сдвижных ворот — влево или вправо.

Помните, что нам потребуется наличие свободного места для отката полотна ворот – это расстояние равно ширине проёма сдвижных ворот плюс длина силовой бетонируемой рамы (эта величина рассчитывается  в зависимости от размеров проема и обычно составляет 1,4-2,5 метра). На основании этого определим длину панели ворот вместе с противовесом – это ширина проема плюс длина силовой рамы.

По ширине все проходит, теперь разберемся с высотой.

Обычно высоту ворот делают равной высоте забора, но при этом обратите внимание, что высота  столба силовой рамы  должна  быть выше ворот хотя бы на 5 см. Высота ворот складывается из высоты щита, силовой балки  и  дорожного просвета.

2. Как изготовить откатные ворота своими руками – вопрос, который сейчас волнует многих, что же, попробуем в этом разобраться.

Во-первых необходимо купить балку с системой роликов и направляющих. Обращаем ваше внимание, что к вопросу выбора балки для откатных ворот нужно подойти серьезно, т.к нагрузка, которую она выдерживает, напрямую зависит от сечения и толщины стенки. Сегодня на рынке сдвижных ворот можно встретить балки сомнительного качества, не имеющие сертификатов. Мы предлагаем самые надежные прокатные балки Doorhan.

Во-вторых нам  потребуется:

  1. Труба для изготовления силовой рамы 80*80 или 100*100 в количестве трех штук (две штуки пойдет на силовую раму, а одна на ответный столб). Длина ее определяется так: высота проема плюс глубина промерзания грунта около 50 мм;
  2. Швеллер 16 длиной равной длине силовой рамы;
  3. Уголок 63*63 для изготовления площадки  привода и усиления силовой рамы.

Для изготовления контура щита откатных ворот приобретаем профильную трубу 40*20 или 50*25, 60*30 или 60*40,80*40 или 100*50, размер подбирается исходя из размера щита ворот. Для внутреннего обрамления и диагоналей применяют трубы сечением 15*15 или 20*20,  30*30, или 50*50.

3. Теперь переходим к изготовлению силовой рамы (закладной) для  откатных ворот. Одна ее часть останется видимой, а другая забетонирована на глубину промерзания грунта. Высота видимой части будет равна высоте проема  плюс 50мм, которые уйдут на зазор между щитом ворот и верхними направляющими устройствами.

Берем  швеллер   размечаем и сверлим отверстия под установку шпилек для крепления роликовых опор, далее  устанавливаем и привариваем шпильки , в  качестве шаблона используя  роликовую опору.

При разметке необходимо учесть два условия:

  1. роликовые опоры необходимо разнести по краям швеллера;
  2. необходимо отнести роликовые опоры со стороны проема на длину концевого ролика, а с задней стороны на длину задней крышки.

Мы настоятельно рекомендуем роликовые опоры прикручивать на шпильки (в следующей последовательности: гайка- шайба- роликовая опора- шайба- гайка), помните, что роликовую опору  нельзя приваривать или прикручивать вплотную к швеллеру, т. к. не будет возможности регулировать щит ворот.

Перед заливкой траншеи бетоном устанавливаем силовую раму, предварительно закрепив ее, при этом проследите, чтобы верхняя плоскость швеллера находилась на нулевом уровне (это окончательная плоскость дорожного покрытия) при этом следим , чтобы ответный столб был установить в одной плоскости со столбами силовой рамы, а так же  проследите, чтобы при открытии ворот щит не упирался в забор.

Иногда люди задаются вопросом, сколько же оставить  на дорожный просвет. Это будет  зависеть от  высоты установки силовой рамы и габаритов консольной системы. В среднем он получается 7-10 сантиметров, при соблюдении этих норм зимой проблем с очисткой от снега при таком просвете не наблюдается.


4. Изготовление щита ворот.

Щит для откатных ворот изготавливается по такому же принципу, как и  распашные ворота. При изготовлении щита обратите внимание, что высота ворот равна сумме просвета (10 см) высоты балки и высоты щита, следовательно, высоту щита считаем равной высоте проема за вычетом просвета и высоты силовой балки (h щита = H проема – h просвета – h балки).

Для обеспечения большей жесткости щита желательно использовать цельные профильные трубы, т.е не стыковать их и не сваривать, т.к тем самым мы теряем жесткость.

А вот внутреннюю рамку, необходимую для  крепления профлиста, можно стыковать. Изготовленный щит ворот приваривается к силовой балке. Далее щит ворот окрашивается и заполняется на ваш выбор, но чаще всего таким материалом служит  профлист С8 или С21. Профлист крепится на кровельные саморезы или клепки. Не рекомендуется заполнять щит ворот деревом, т.к. при наборе влаги дерево становится значительно тяжелее. Если есть очень большое желание заполнить щит ворот деревом, то при изготовлении ворот необходимо заложить балку большого сечения.

5. Регулируем роликовые опоры (тем самым мы минимизируем «клювки» щита в открытом и закрытом положениях).

 Откатные ворота «своими руками» готовы!

Автоматические откатные ворота своими руками страница

Хотите установить свои автоматические откатные ворота. Без проблем. В компании Automatic Solutions есть все необходимое для создания и установки автоматических раздвижных ворот. Вам даже не нужно делать ворота, если хотите. У нас есть ассортимент готовых откатных ворот по таким низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты. Мы также поставляем ворота для плоских пакетов, вырезанные по размеру или изготовленные на заказ по вашему дизайну.

Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой.Размеры будут зависеть от типа ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя и стойки
Упоры для ворот
Готовность к включению и программированию.

Планирование и подготовка. Чем больше времени вы проведете на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно. У любых откатных ворот есть только несколько ключевых частей, которые требуют рассмотрения: направляющая, ворота, направляющая опорная стойка или пирс, стойка-приемник или пирс.Конечно, в разделе автоматизации есть еще много соображений, но пока давайте сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.

Первое, что вам нужно, это две определяемые точки для определения открытия ваших ворот. У вас могут быть уже существующие столбы, опоры из кирпича или бетона. В противном случае вам нужно будет разрешить установку столбов или опор, которые будут действовать в качестве приемника при закрытии и направлять опору.


Если вы устанавливаете новые столбы, я бы посоветовал подойдет квадрат 75 мм, а при бетонировании в землю - минимум 600 мм в бетоне с прикрепленными опорами.(См. Раздел о последующей установке).

После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию - 1. Ширина проема между нашими двумя столбами или опорами. 2. Это даст вам ширину для ваших ворот - обычно это ширина проема плюс 50 мм нахлест на стороне приемника плюс нахлест на стороне направляющих / роликов, обычно 100 мм для ручных ворот или 400 мм для автоматических ворот. 3. Определив общую ширину ворот, вы можете проверить, достаточно ли места для их полного открывания, не препятствуя открытию.

Ваш филиал Automatic Solutions поможет вам выбрать гусеницы, двигатели и т. Д. И посоветует требуемые размеры. Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.

Теперь, когда вы определились, куда будут скользить ваши ворота, вы можете определить свой стиль трека. В общем, существует два основных варианта гусеницы: «на болтах» и «бетон внутри», но будет справедливо сказать, что существует множество различных вариаций, особенно в стиле бетона. При выборе типа гусеницы просто помните, что центр гусеницы будет проходить на 100 мм от внутреннего края ваших столбов или опор при использовании ворот толщиной 50 мм. Если ваши ворота толще, вам нужно будет отрегулировать центр дорожки в соответствии с требованиями. Чтобы просмотреть стили дорожек, нажмите здесь.

Монтаж мотора и стойки. Наиболее распространенный метод монтажа двигателя - это прикручивание болтами к заранее подготовленной бетонной подушке, хотя у большинства двигателей есть доступная опорная плита, которую можно заранее установить в бетон с помощью гусениц, что делает процедуру установки болтов еще проще. Используйте стойку определенной длины, чтобы расположить двигатель по отношению к воротам, с учетом положения концевого выключателя.

После того, как вы надежно прикрутили двигатель, используйте ручное дублирование, чтобы перевести ворота в ручной режим. Начните с одного конца и с помощью винтов закрепите первую часть рейки по центру шестерни. Рейка не должна располагаться прямо на шестерне, но между шестерней и рейкой должен быть зазор 1 мм. Сдвиньте ворота вперед и назад, чтобы убедиться, что первая длина выровнена. Теперь вы можете сдвигать шибер, пока шестерня не окажется примерно в 800 мм от конца первой стойки. Присоедините следующую длину рейки к точке блокировки первой длины рейки и поместите другой конец рейки на шестерню.Теперь вы сможете закрепить эту длину стойки в двух точках и перейти к следующей и последующим длинам. Возможно, вам придется обрезать последнюю длину по размеру. Когда все длины подобраны, проверьте работу стойки, прежде чем вставлять все крепежи.

Остановки для ворот . Все автоматические ворота требуют остановки открывания и закрывания для безопасности и программирования. На откатных воротах это означает надежную остановку открывания, а приемник ворот обычно заботится об остановке закрывания. Установите хорошие механические упоры и сэкономьте на обслуживании и разочарованиях.

Готов к питанию и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание, а вся остальная проводка завершена. Мое простое предложение заключается в том, что вы оставите большинство дополнительных функций, таких как лучи фотоэлементов и клавиатуры, не подключенными, и установите все необходимые петли до тех пор, пока вы не закончите программирование и не получите плавную работу ваших ворот. Подключенные навороты только усложнят ситуацию, если все пойдет не так, как ожидалось. Наличие простых основ значительно упрощает поиск неисправностей.

Рама откатных ворот своими руками - комплекты откатных ворот

Доставка
по всей Австралии
и по всему миру

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм. Он был доставлен в Квинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота через гравийный подъезд, и это может быть поставлено, если нет твердой поверхности, к которой можно прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112,00 долларов США

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!

После:
Это фотографии готового проекта.Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
Это меня обеспокоило !!!

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали.Эти ворота открываются и закрываются вручную.

Вид сзади откатных ворот, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях изображены ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард - доктор медицины в осветительной компании, и всего за 2 дня он прикрепил брус и повысил ценность и безопасность своего дома.
Молодец Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.


На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечных батареях

Электродвигатель для откатных ворот

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание откатные ворота

Стальной столб - обрезка любой длины

Библиотеку ворот мы завершили

комплектов электрических ворот DIY от CAME, BFT и Nice с полной гарантией и бесплатной доставкой по великобритании!

Вход для клиентов / Регистрация

Эти компании, производящие электрические ворота, используют передовые мировые технологии в своих проектах автоматизации с самой высокой репутацией в отрасли за выдающуюся надежность своей продукции.

Каждый из этих производителей производит качественные комплекты электрических ворот на итальянском рынке, однако все они имеют собственные филиалы в Великобритании, которые распространяют продукцию на территории Великобритании. Это не только придает уверенности в продукте, но и обеспечивает высококачественное резервное копирование, включая стандартные службы технической поддержки на случай маловероятных проблем. Все комплекты электрических ворот, которые вы найдете в нашем интернет-магазине, были тщательно отобраны нами, поскольку мы поставляем и устанавливаем их более 18 лет.Совместно с оптовой и установочной компанией мы являемся одним из крупнейших оптовых покупателей комплектов электрических ворот и аксессуаров в Великобритании. Это гарантирует, что мы покупаем по лучшим доступным ценам, позволяя нам передать вам эту огромную экономию.

В нашем магазине вы найдете одни из самых доступных наборов для курения.

Как один из крупнейших поставщиков оборудования для автоматизации в Великобритании, мы уверены, что вы найдете нужный продукт, если вы не можете связаться с нами по электронной почте или по телефону, и мы будем рады попробовать и помочь .

На все наши комплекты самодельных электрических подземных и надземных ворот предоставляется гарантия минимум 2 года.

Бесплатная доставка по материковой части Великобритании (кроме Шотландского нагорья)

Категории:

Типы автоматических подъездных ворот и их стоимость

Автоматические подъездные ворота - идеальный способ для владельцев собственности сэкономить время, повысить удобство и безопасность своего дома.В отличие от ворот, которые открываются вручную, они дают вам больше контроля над тем, кто входит в собственность, а также устраняют необходимость выходить из машины или дома, чтобы открыть ворота для себя или посетителя.

Однако перед покупкой и установкой подъездных ворот для жилых домов необходимо рассмотреть несколько логистических вопросов, в том числе их стоимость, какой материал и стиль выбрать, как установить ворота и правильно ли это в конце концов. подходит для вашей собственности.

Кому нужны автоматические ворота?

В то время как многие люди ассоциируют автоматические ворота с богатыми районами или элитными имениями, они могут быть подходящим дополнением к среднему жилому дому любого размера вдоль передней полосы Колорадо, имеющему длинную дорогу.

Автоматические ворота в жилых домах обеспечивают три основных преимущества для любого домовладельца:

1. Безопасность

Как часть ограждения по периметру, автоматические ворота могут помочь создать границу, которая защищает и защищает детей и домашних животных. Кроме того, автоматические ворота требуют, чтобы посетители знали код или имели правильный механизм для открытия ворот, чтобы подойти к вашей подъездной дорожке, что удерживает нежелательные или несанкционированные транспортные средства. Благодаря автоматическим воротам вам также не нужно выходить из автомобиля ночью, открывая ворота.

2. Апелляция о сдерживании

Сегодня на рынке представлено множество привлекательных, прочных и надежных автоматических ворот. Кроме того, механизм автоматических ворот можно установить на воротах из любого материала, даже на уже существующие. Когда они добавляются к вашей собственности, они улучшают внешний вид замысловато утонченным штрихом.

3. Повышение стоимости дома

За счет как повышенной безопасности, так и сдерживания привлекательности вы потенциально можете увеличить стоимость и потенциал перепродажи вашей собственности.Однако на это влияет множество факторов, не в последнюю очередь из которых - то, насколько хорошо вы обслуживаете свои автоматические ворота, чтобы сохранить их функции и внешний вид.

Хотя любая семья или отдельный человек в районе Денвера или Колорадо-Спрингс могут пользоваться преимуществами автоматических ворот, они также полезны и удобны для пожилых владельцев недвижимости или тех, кто имеет физическую инвалидность или хроническую травму, из-за которой выходить из них неудобно или трудно. автомобиль, чтобы вручную открыть ворота.

Какие типы автоматических ворот доступны?

Вы можете выбрать любой материал, который вам нужен для самого забора. Для обоих светильников вы в первую очередь выберете винил, дерево, кованое железо, алюминий или сталь. Последние три наиболее популярны, так как они прочны, долговечны и просты в уходе. Алюминиевые ворота легче, чем железные или стальные. Деревянные ворота склонны к короблению, и их сложнее обслуживать, поскольку они требуют периодической перекраски или окрашивания, но они могут быть привлекательным вариантом для дополнения горизонтальных заборов из кедра.В сообществах от Денвера и Колорадо-Спрингс до Боулдера и Форт-Коллинза виниловые заборы также становятся чрезвычайно популярными.

У вас также есть выбор между несколькими стилями, как для ворот, так и для механизма открывания и закрывания. Некоторые из наиболее распространенных базовых конструкций металлических ворот включают:

  • Подъездные ворота с плоским верхом. Простой стиль с идеально прямой верхней горизонтальной перекладиной.
  • Ворота с арочным верхом. Самый популярный стиль для подъездных ворот, верхний рельс слегка выгнут, при этом пикеты все еще находятся заподлицо с поручнем.
  • Арочный или плоский с навершием. Как в воротах с плоской, так и в виде арки, вы можете выбрать, чтобы пикеты выходили за верхний поручень, и каждая из них была оснащена декоративным элементом.

Кроме того, на выбор предлагаются различные стили открывания, включая раздвижные, поворотные и двойные открыватели. Вы должны основывать свое решение на окружающей местности рядом с вашим домом и подъездной дорогой. Например, если у вас узкая или наклонная подъездная дорожка, одна из которых окружена обильной растительностью, или вам нужно припарковаться прямо с другой стороны ворот, качающийся стиль может не подойти.Однако распашные ворота, как правило, легче обслуживать, потому что они не включают в себя так много отдельных движущихся компонентов.

Сколько стоят автоматические подъездные ворота?

На стоимость ваших жилых ворот могут повлиять несколько факторов, включая поставщика, размер, материал и того, кто устанавливает автоматические ворота.

В среднем автоматические ворота могут стоить от 2000 до 5000 долларов, не считая автоматического открывателя ворот, цена которого зависит от производительности.Легкий открыватель может стоить около 250 долларов, в то время как тяжелый сошник может варьироваться от 430 долларов за одинарные ворота до 700 долларов за ворота с двойным открытием. К другим дополнительным компонентам, которые увеличивают стоимость, относятся, среди прочего, домофоны, системы камер, клавиатуры, датчики, устройства для выхода из транспортных средств и автоматические замки для ворот.

Если вы решите установить ворота самостоятельно, вы должны убедиться, что у вас есть подходящие инструменты и материалы для выполнения проекта. Другой вариант - нанять подрядчика или компанию по установке заборов из Колорадо для выполнения установки.

Чего ожидать от автоматической установки ворот?

Если вы решите установить свои ворота, этот процесс часто занимает два дня: один на то, чтобы повесить приспособление для ворот, а другой - на установку средств автоматизации. Оба аспекта проекта комплексны и трудоемки, требуют индивидуального внимания и специальных инструментов.

Стоимость установки автоматических ворот может составлять от 750 до 1800 долларов США, в зависимости от масштаба проекта, и дополнительно от 1500 до 3000 долларов США на установку автоматизированной системы.Если у вас уже установлен забор, и вы просто добавляете механизм, чтобы сделать его автоматическим, стоимость будет значительно меньше, чем была бы установка целого забора вместе с автоматическими воротами.

Чтобы получить более точное представление о том, сколько вы заплатите за установку ворот на вашем участке в Colorado Front Range, свяжитесь с Split Rail Fence для получения персональной сметы установки. Мы можем помочь вам определить, какой дизайн, материалы и конфигурация лучше всего подходят для вашей собственности и ее конкретной местности, а также предполагаемую стоимость материалов и рабочей силы.

Источники

«Сколько стоят ворота безопасности на проезжей части?» CostOwl.com. Доступно в Интернете по адресу https://www.costowl.com/home-improvement/fencing-security-gate-cost.html

«Сколько стоит установка ворот с автоматическим подъездом?» HomeAdvisor.com. Доступно в Интернете по адресу https://www.homeadvisor.com/cost/safety-and-security/install-a-security-gate/

3 главных причины нанять профессиональную службу ремонта ворот

Лучшие причины для найма A Сервис автоматических ворот Pro

Возможно, вы уже думали о некоторых из этих причин, а могли и не думали.Мы надеемся, что вы это уже сделали. Ремонт и обслуживание автоматических ворот своими руками могут оказаться довольно сложными для неподготовленного человека. Честно говоря, это может быть непросто даже для профессиональных техников по обслуживанию автоматических ворот. Иногда переделать старые моторизованные ворота в новые сложнее, чем кажется. Худшее, что можно сделать, - это попробовать установить электрические ворота самостоятельно. Что делать, если новая рама автоматических ворот сразу не поместится в вашем гараже? Есть много вещей, которые следует учитывать, к счастью, сегодня мы собираемся рассмотреть только три приблизительные категории.

Думаете о самостоятельной работе над воротами? Подумай еще раз.

Это большой риск

Если вы никогда не обучались работе с автоматическими воротами, вы, вероятно, понятия не имеете, что делаете. Конечно, вы можете это сделать в Google или на Youtube, но что, если вы пропустите важный шаг? Автоматические ворота могут легко упасть на вас. Автоматические ворота могут преждевременно открепиться. Одно это могло положить вас в больницу. Это также может вызвать серьезный материальный ущерб. Вы действительно хотите оплатить кузовные работы? Это дорого! Вы можете даже вроде бы починить его, но только через месяц, когда он сломается, вы узнаете, что это было не совсем правильно.

Огромная трата денег

Вы могли подумать, что вызов службы электрических ворот будет стоить вам больше денег, но на самом деле все наоборот. Одному Богу известно, через сколько частей вы можете пройти, прежде чем надеть его, не сломав. Что, если вы ошибаетесь в том, в чем проблема? Такое случается с лучшими из нас, но мы обязаны исправить это, не взимая с вас дополнительных денег. Мы также имеем лицензию и застрахованы на случай, если случится несчастный случай.У вас может быть страховка домовладельца, но если они узнают, что вы причинили ущерб, вместо того, чтобы позвонить профессионалу ... Они могут не захотеть принять этот счет за вас.

Не напрягайся, пытаясь понять это

Мы коснулись этого немного ранее, но вы могли бы пройти через очень много частей ваших автоматических ворот, прежде чем выяснять проблему. Профессионально обученные специалисты по обслуживанию моторизованных ворот обычно могут быстро решить проблему. Они могут в кратчайшие сроки вернуть ваши автоматические ворота в нормальное состояние.В конечном итоге вы можете частично починить свои автоматические ворота и в конечном итоге нанести еще больший ущерб. Просто позвонить кому-нибудь проще.

Ремонт шлюза Sameday готов помочь вам!

Может показаться, что все, что мы делаем, - это услуги по ремонту электрических ворот, но на самом деле мы все это делаем. От обслуживания и ремонта автоматических ворот до установки новых автоматических ворот. Сделаем работу правильно с первого раза по разумной цене. Все, что вам нужно сделать, это прямо сейчас позвонить в Sameday Gate Repair по телефону (877) 467-1797 для получения дополнительной информации.Это буквально так просто, и вам не нужно беспокоиться об этом. Позвольте профессионалу позаботиться о ваших электрических воротах уже сегодня!

Позвоните в ремонтную службу Sameday Gate сегодня по телефону (877) 467-1797!

Сделай сам - BidMyVid®

Автоматические ворота на проезжей части: как они работают?

Красивый забор из кедра или кованого железа может создать уединение и безопасность в вашем доме. А как насчет подъездной дороги? Многие люди хотят полностью оградить дворы и контролировать, кто может заходить на их участки.

Автоматические ворота на подъездной дорожке, предлагаемые Fence OKC, обеспечивают контролируемый доступ, поэтому домовладелец может въехать на подъездную дорожку на своей машине, не открывая ворота вручную…

ПОДРОБНЕЕ

Знать 6 типов ограждений с электрическими воротами

Дома с электрическими заборными воротами более безопасны и уединены. Эти виды закрытых домов можно найти в подразделениях, где может быть закрытый вход, или в отдельных жилых домах с большим участком земли, которые владелец хочет сохранить в тайне от злоумышленников.Есть 2 различных типа электрических ворот, множество различных вариантов автоматических ворот и множество разных типов заборов. Подробнее о них мы поговорим здесь…

ПОДРОБНЕЕ

Экономьте время на установку и ремонт ворот и ограждений с помощью BidMyVid®

Вот краткий список способов сэкономить время в качестве клиента, которому может потребоваться ремонт дома или на работе:

Снимите видео СКАЗАТЬ, что именно вам нужно отремонтировать, пропуская 2-часовые окна прибытия!
Используйте передовые цифровые инструменты для проверки, которые помогут вам сделать ПРАВИЛЬНЫЙ ВЫБОР для ваших потребностей в ремонте!
Оплачивайте услуги с уверенностью! - Отпустите платеж, когда будете УДОВЛЕТВОРЕНЫ!

Вот краткий список способов сэкономить время в качестве поставщика услуг и местного подрядчика, предоставляющего услуги по ремонту:

Смотрите ТОЧНО, что просит клиент, не катая служебный фургон!
Позволяет выравнивать бюджет и имеет возможность изменения заказа на месте для запросов увеличения или уменьшения работы!
НИКОГДА не гонитесь за средствами после того, как закончите! Мы перечисляем вам средства после того, как клиенты подтвердили, что они довольны!

Как выполнить грубую электрическую проводку

Самостоятельное руководство с профессиональными методами безопасного электромонтажа.

Вы можете сэкономить много денег, сделав проводку самостоятельно. Здесь мы покажем вам, как подключить всю комнату. Даже если вы никогда в жизни не брали в руки электрический инструмент, вы можете безопасно выполнить монтажные работы, следуя инструкциям в этой статье. Вы узнаете все профессиональные методы выполнения электромонтажных работ, включая выбор розеток подходящего размера, прокладку кабеля по комнате и выполнение электрических подключений…

ПОДРОБНЕЕ

Электросхемы дома и руководства по проекту

Многочисленные схемы для выключателей света, включая: петлю выключателя, диммер, переключаемые розетки, комбинированное устройство выключателя, два выключателя света в одной коробке и многое другое…

ПОДРОБНЕЕ

Схема подключения электрического распределительного щита - Домашняя проводка своими руками

В чем разница между распределительным щитом и щитом?

В чем разница между распределительным устройством, распределительным щитом и щитом? Распределительный щит обычно представляет собой трехфазную панель низкого напряжения (240–690 В), содержащую автоматические выключатели в литом корпусе с ручным управлением. Щит обычно представляет собой однофазный распределительный щит низкого напряжения с одно- и двухполюсными автоматическими выключателями…

Электрические системы: 101

Чтобы понять, как работает прерывание цепи замыкания на землю или GFCI, мы должны немного разбираться в электричестве. Электричество - это поток электронов.

2. Поток электронов можно использовать для работы так же, как поток ветра может вращать ветряную мельницу.

3.Электричество работает как поток ветра вокруг земли, приводящий в действие ветряную мельницу, только он движется по кругу или «цепи», перемещаясь по проводу. Электроэнергия течет из электросети через дом или здание, а затем возвращается в электросеть…

ПОДРОБНЕЕ

Наборы автоматических открывателей ворот Mighty Mule, Операторы электрических ворот Mighty Mule

Подкатегории
Комплекты открывателя ворот Mighty Mule FM350
Устройство автоматического открывания ворот Mighty Mule FM350. Mighty Mule 350 открывалка для одинарных распашных ворот. Mighty Mule FM350 для одинарных распашных ворот средней нагрузки - до 16 футов или 550 фунтов. Mighty Mule 350 - лучший оператор солнечных ворот на рынке для легких ворот. Этот универсальный привод ворот Mighty Mule FM350 идеально подходит для ворот из винила, стальных труб, цепных или деревянных ворот; и может питаться либо от трансформатора низкого напряжения, либо от солнечного зарядного устройства. Предназначен для ворот, которые открываются на территорию или за ее пределы, обеспечивая в среднем 175 циклов в день (с использованием зарядного устройства трансформатора).
Комплекты привода распашных ворот Mighty Mule FM500
Привод автоматических ворот Mighty Mule FM500. Mighty Mule 500 открывалка для ворот. Комплект открывателя Mighty Mule FM500 для одинарных распашных ворот для тяжелых условий эксплуатации - до 18 футов или 850 фунтов. Самостоятельный открыватель ворот Mighty Mule FM500 в Америке имеет НОВЫЕ коммерческие функции, редко встречающиеся в наборе для открывания ворот своими руками. Этот сверхмощный коммерческий агрегат Mighty Mule 500 очень прост в установке.В нем улучшены коммерческие функции, такие как «плавный пуск» и «плавный останов», которые продлят срок службы вашего оборудования для ворот и устройства открывания ворот.
Комплекты автоматического открывания ворот Mighty Mule FM502
Комплект открывателя ворот Mighty Mule FM502 / ворот Mighty Mule 502 для сверхмощных двойных распашных ворот - до 18 футов или 850 фунтов. Mighty Mule FM502 / 502 - это Do-It №1 в Америке -Ваше открыватель ворот, имеет НОВЫЕ коммерческие функции, которые редко встречаются в наборе для открывания ворот своими руками.Это сверхмощный агрегат коммерческого класса, который очень легко установить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
