Дренаж вокруг дома своими руками – схема, инструкция, советы

Оговоримся сразу, дренаж и гидроизоляция — это разные понятия и одно из них не исключает другое. Дренаж вокруг дома (система водоотведения) позволяет удалить или снизить уровень воды на участке.

Опасность кроется как снаружи (осадки, паводковые воды), так и изнутри (грунтовые воды). Гидроизоляция защищает фундамент строения от попадания воды внутрь.

Но, даже качественно изолированный от воды фундамент не защитит основание частного дома (цоколь) и подвал от попадания воды в течение длительного времени. Ведь если вода будет напирать постоянно, она найдет слабые места в гидроизоляции. И напротив, если ее вовремя отвести – ваш дом или дача будут в безопасности.

Дренаж вокруг дома своими руками

Когда необходимо устройство дренажной системы:

месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
уровень осадков в вашей местности;

уровень залегания грунтовых вод;
заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

Комбинированный дренаж объединяет две вышеупомянутых системы: точечный и линейный дренаж.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30^о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Закрытый дренаж – система труб

Схема устройства закрытого дренажа, трубы и способ укладки

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

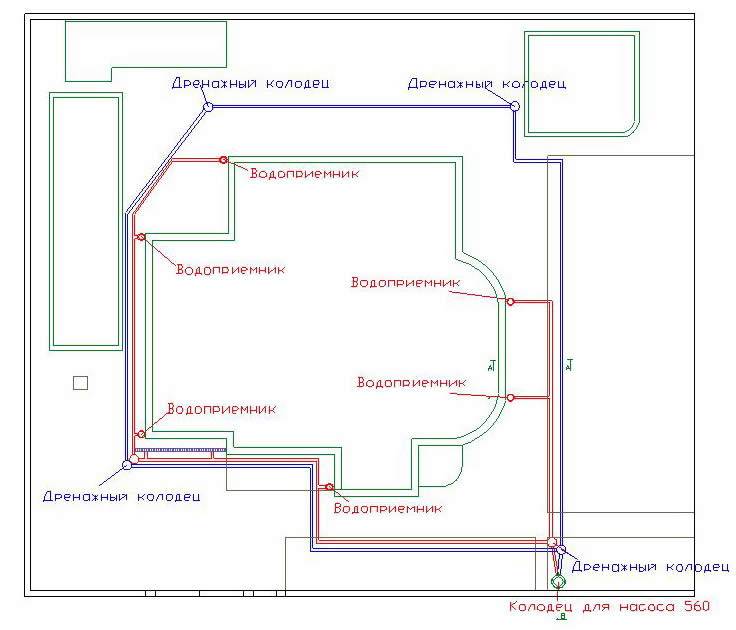

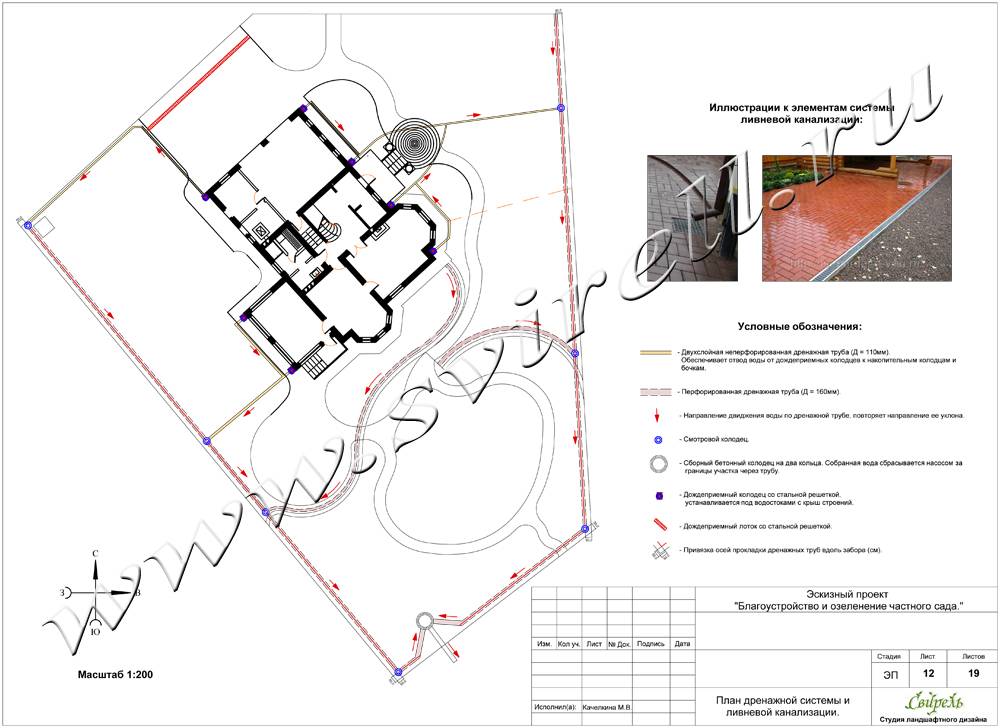

Схема дренажа вокруг дома представлена на фото

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.

к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
Засыпать дренажные трубы щебнем на высоту 300мм.
Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.
