При выборе ворот для обустройства въезда во двор частного дома все чаще предпочтение отдается сдвижным (откатным) конструкциям. Они практичны, долговечны, их легко автоматизировать, чтобы открывать и закрывать, не выходя из машины. Используя чертежи откатных ворот и инструкцию по их обустройству, можно изготовить и установить конструкцию своими руками.

• Разновидности откатных ворот
• Ограничения на установку
• Устройство ворот: подготовительный этап
• Проектирование и этапы работ
• Инструменты и материалы
• Установка опорных столбов
• Разметка
• Фундамент для механизма ворот
• Бетонирование
• Монтаж электропроводки для автоматических ворот
• Изготовление ворот
• Сварка
• Окраска и монтаж заполнения
• Монтаж сдвижных ворот
• Завершающий этап

Можно смастерить своими руками

Их конструкция самая простая из всех известных: откатных, подъёмных, одно-или двухстворчатых. Они впускают и выпускают автомобиль хозяев, грузовой мотороллер «Муравей» или мотоблок с прицепом. Могут быть с сигнальным жёлтым фонарем или антенной дистанционного управления механизмом «закрыть-открыть». С калиткой для взрослых и детей в одной части распашки или отдельно рядом.

Кто еще не заимел подобные, прочитайте наши рекомендации по созданию ограничителей для въезда, рассмотрите фото чертежей ворот, соберите необходимые инструменты, приобретите материалы и приступайте к работе собственноручно.

А если надумали построить гараж во дворе, то опыт, полученный на сборке распашки на усадьбе подойдет и для монтажа въезда в него.

Также на сайте можете скачать чертеж гаражных ворот. Конструкция этих ворот простая и понятная, монтаж несложный, легкость в открытии/закрытии, надежность.

Процесс сварки

Перед свариванием перемычек ворот, профиль отрезается по разметке. В процессе резки надо стремиться к углу 90 градусов между отрезным диском и поверхностью трубы. Если получилось небольшое отклонение – это не страшно. Оно легко выравнивается той же болгаркой со шлифовальным кругом. После того, как каркас подогнан по длине, его необходимо выставить. Для этого используются сварочные магниты. Подбирается две грани, образующие угол 90 градусов. Чтобы выставить прямоугольный каркас надо 4 магнита.

Совет. Важно соединять профиль именно по всем 4 углам. Если использовать 2 магнита, то противоположная перемычка обязательно не состыкуется в ровный прямоугольник.

Чтобы металл не повело от перегрева, прежде чем варить сплошным швом, стыки берут на прихватки. На каждой прилегающей стороне надо делать по две прихватки. Полноценная сварка соединений производится только после предварительного прохода всех стыков. Чтобы качественно проварить профиль толщиной 4 мм, используются электроды МР-3 аналогичного диаметра (4 мм).
Совет. При большом объёме навариваемого металла, прихватки могут не удержать трубу от воздействия продольных сил. Поэтому процесс сварки производится в шахматном порядке.

Когда наружные грани готовы, переходят к монтажу внутреннего каркаса створки. Для этого используется труба меньшего сечения: 25х25х2 мм вполне достаточно. Для соединения применяются электроды МР-3, диаметром 2 мм.

Более дешёвыми сварочными электродами являются УОНИ. Но для новичка в этом деле они «не по зубам». Здесь дуга горит менее стабильно, нежели у МР-3, а процесс затвердевания шлака протекает в три раза быстрее, что сказывается на качестве шва. На начальном этапе приобретайте МР-3. Процесс соединения внутренних перемычек аналогичен устройству внешнего каркаса. После сварки всех швов, их надо зачистить шлифовальным кругом, после чего загрунтовать.

Принцип устройства

Конструкция подобных ограждений остается неизменной столетия. Сменяются лишь материалы для распашки. К традиционным вариантам (из простого металла или дерева) добавляются изящные профили и поликарбонат.

Достоинствами распашки являются:

• простота сборки, монтажа
• минимум стоимости при сборке своими руками
• долговечность
• удобство обслуживания
• подходят и для офисных территорий, технических комплексов, гаражных кооперативов
• вариация ширины створок до пятнадцати метров

Разметка

Разметка выполняется с помощью строительного шпагата или лазерного уровня. Отбивается прямая линия, соединяющая две крайние опоры ворот. Зазор между нижним краем створки и проезжей частью должен быть 150-180 мм.

После этого отмечаются места установки роликовых подставок. Ближайшая опора ролика к дороге не должна выходить наружу очертания опорного столба. Вторая направляющая устанавливается как можно дальше от первой. Такой монтаж обеспечит жёсткость конструкции, а так же снизит нагрузку на роликовые подшипники.

Обратим внимание на монтаж

Крепятся ворота на боковых стойках из труб диаметром 10 см, сваренной пары уголков или готовых профилей. Их бетонируете на глубину не менее чем на метр, чтобы мороз не «повел» ворота.

Высоты достаточно двух метров, столько же ширины каждой створки. Они распахиваются или сразу, или отдельно каждая, внутрь двора или наружу. Это надо сразу продумать. Навешиваются на петли, хорошо смазанные графитовой смесью, чтобы не скрипели.

В закрытом состоянии, если нет механизма открывания, они фиксируются несколькими способами. Либо поперечно навесной дюймовой трубой на паре крюков по каждой распашке, либо крепежом на стыке растворок, вмонтированном в бетон. Нижнее крепление понадобится и в случае простого фиксирования каждой распашки.

Облицовка, крашеный профнастил или поликарбонат, крепится к рамам на болты или саморезы. Последних метизов на квадратный метр крепления надо восемь – десять штук.

Последний материал оставляете в его полупрозрачности или окрашиваете цветом на ваш вкус. Удачно смотрится профнастил, продолжающийся в виде забора от ворот по всей длине лицевой части усадьбы.

Минус формата ворот – большой их разворот. Это особенный недостаток для зим, когда надо много снега вычищать, чтобы открыть ворота.

Разновидности раздвижных систем

Если принято решение устанавливать откатные ворота своими руками, то прежде, чем это сделать, необходимо выбрать вид, который необходим. Виды раздвижных конструкций:

1. Подвесные. В данных вариантах ролики, с помощью которых створка отодвигается в сторону фиксируются на балке. Ее устанавливают в верхней части сооружения. Высота ворот может достигать пяти метров.

2. Консольные. Они не размещаются на верхних балках. Системы боятся снежных заносов, пыли, дождя и остальных воздействий.


   Их размещают на роликовых тележках, а главную балку размещают на залитом фундаменте. Верхняя часть контролирует ход ворот и удерживает их от расшатывания.

3. С винтовыми сваями.


   Для установки подобной системы, в землю на глубину примерно полтора метра вкручиваются металлические сваи. Сваи выступают в роли несущей конструкции. Работа может занять несколько дней.

4. Работающие от механики. Эти конструкции открываются и закрываются собственными руками. Стоимость их невысокая и их гораздо легче сделать и установить самостоятельно. Идеально подходят они, если ими пользуются очень редко.
5. Работающие от автоматики. Подобный вид полностью противоположный механическим вариантам. Они устанавливаются вместе с электрическим приводом. Их можно устанавливать, даже в том случае, если конструкцию используют каждый день.

Если вы решили устанавливать раздвижные ворота на роликах своими руками, независимо от выбранного вида, вам необходимо освободить пространство вдоль забора.

Гаражные подъемные ворота

Есть еще два вида ворот – подъемные и гаражные. Собственно подъемные монтируются и в гараже отдельно стоящем и встроенном в какое-то здание. Они не годятся для открытого воздуха, поскольку для улицы у них сложная конструкция. Она при подъеме будет создавать парусность на ветру, что приведет к деформации рамы.

Чертеж подъемных ворот для встроенного гаража показывает, что его можно открывать зимой даже при сугробе перед машинным отделением.

Створка въезда просто уходит по нижним салазкам вверх, а два верхних колесика по таким же направляющим уводят конструкцию почти горизонтально.

Если ворота сделаны не из слишком толстого металла, а из профиля, то поднимать и опускать можно вручную. Предусмотрите по контуру ворот мягкое уплотнение от ветра, снега, дождя.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

• для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
• выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
• выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Соединение опоры ролика

Опорная часть приваривается к швеллеру по раннее отмеченным точкам. Так как опора ролика имеет 4 регулировочных винта, предварительно выставлять уровень не требуется. Стоит заметить, что швеллер должен лежать строго горизонтально. Тогда установленные опоры будут перпендикулярны плоскости катания створки. Предварительная прихватка обязательна. Толстостенный швеллер проваривается только 4 миллиметровым электродом. После остывания швов удаляется слой шлака. Теперь можно устанавливать на ворота раздвижные откатную створку.

Совет. Конструкция створки тяжёлая. Поэтому монтаж профилированного листа следует отложить до момента полной фиксации отката.

После установки проверяют горизонтальное положение. При необходимости подкручиваются регулировочные винты роликовых опор. Незначительное отклонение может присутствовать. В ходе дальнейшей установки придерживающих роликов, уровень стабилизируется.

конструкция, чертежи, эскизы, фото.

Схема откатных ворот сделать самому своими руками с размерами

Изготовление откатных ворот значительно отличается от создания обычных систем открывания проходов в стенах или заборе. Для этого требуется дополнительное оборудование и применение специальных методик монтажа. Поэтому схема откатных ворот имеет свои конструктивные особенности, зависящие от конкретного места монтажа, назначения и принципа реализации механизма открывания.

Преимущества

Популярность таких систем напрямую связана с конструкцией. Дело в том, что она позволяет максимально экономить пространство. Типовая схема откатных ворот предполагает смещение двери вдоль стены, а значит, не требуется большого промежутка в области их работы. Учитывая это, на некоторых производствах или на промышленных объектах установка таких систем является обязательной. Также, благодаря особенностям конструкции и использованию специальных механизмов, именно в таких воротах проще всего реализовать механическое открывание и его дистанционный контроль.

Важным фактором, который является одним из решающих при выборе таких конструкций, является то, что их можно использовать, не выходя из машины. Не нужно самостоятельно выполнять открывание и последующую фиксацию створок, что сильно раздражает некоторых водителей. Это очень удобно, особенно при плохих погодных условиях.

Недостатки

Обычная схема откатных ворот требует наличия пространства вдоль стены или забора, которое необходимо для размещения створки. Также такие конструкции отличаются некоторой сложностью при изготовлении, что порой сказывается на стоимости работ. При этом могут потребоваться дополнительные материалы для реализации механизма перемещения. Подбирать конструкцию необходимо под конкретное место монтажа. Многие типовые решения могут просто не подходить к определенным участкам, хотя стоит рассмотреть отдельно все типы таких ворот, чтобы показать их основные характеристики.

Консольные ворота

Такие системы предполагают наличие специальной направляющей, которая обычно крепиться в нижней части на стене и именно она служит опорой для перемещения полотна. Такая схема откатных ворот своими руками изготавливается проще всего. Это довольно простая конструкция, которая очень распространена. Она позволяет использовать транспорт любой высоты и не имеет никаких ограничений. Однако при этом придется потратиться на длину полотна и изготавливать специальный фиксирующий портал даже на противоположной стороне от механизма проезда. Также к их недостаткам можно отнести высокую парусность, хотя при создании небольшого въезда это практически незаметно.

Подвесные ворота

Данные конструкции обычно устанавливают там, где уже есть ограничение въезда по высоте. Дело в том, что механизм их открывания располагается на специальном рельсе, сверху въезда. Это очень важно учитывать еще на стадии проектирования, поскольку необходимо принимать во внимание возможность проезда транспорта с большими габаритами. Типовая схема откатных ворот своими руками составляется довольно просто. Достаточно рассчитать принцип крепления верхней направляющей и уже на ней располагать сам механизм подвески. Чаще всего эти конструкции монтируют в пролетах между цехами или внутри больших помещений. Это позволяет сразу решить проблему с габаритами транспорта и использовать только достоинства этих систем.

Колесные ворота

Такие конструкции чаще всего используют при создании широких пролетов. Обычно схема и чертеж откатных ворот с размерами создается приблизительно. Дело в том, что окончательные замеры подвижного механизма лучше всего производить уже после монтажа рельса, по которому и будут ездить колесики. Эта конструкция считается менее практичной, поскольку даже незначительные препятствия или засоры на полу могут сказаться на качестве работы. Однако если необходимо создать довольно широкий пролет и нет возможности использовать подвесную систему, то этот вариант изготовления может показаться самым лучшим.

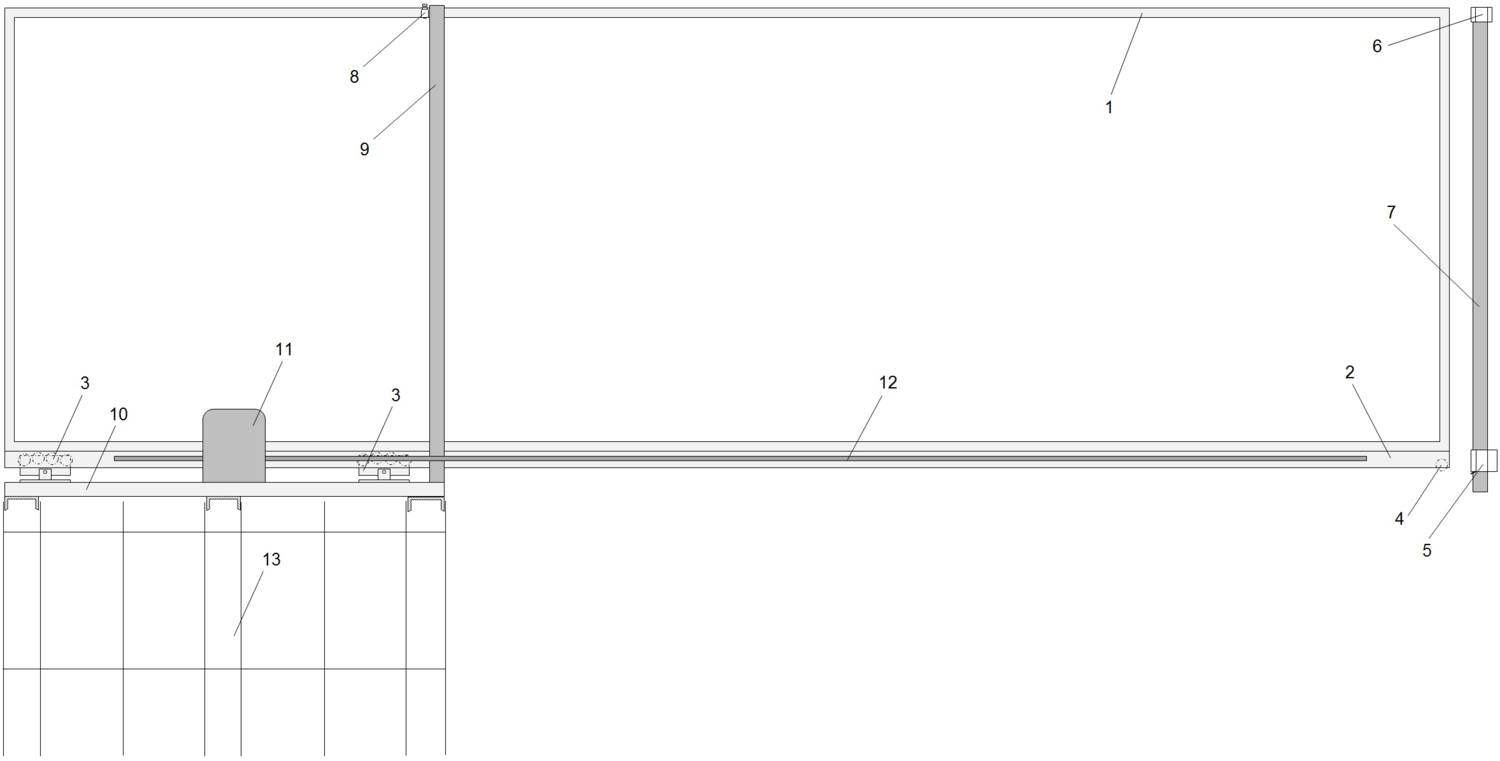

Чертеж

Если учесть все особенности разных конструкций, то можно понять, что необходим индивидуальный подход, чтобы создать откатные ворота своими руками. Конструкция, чертежи, схемы или эскизы, взятые с других объектов, могут не подойти к конкретному пролету или не соответствовать требованиям конечного пользователя. Поэтому профессионалы сначала рекомендуют подходить к данному вопросу исходя из потребностей и личных предпочтений.

Прежде всего определяют принцип работы конструкции и на основании этих данных делают чертеж полотна. Обычно при этом делают довольно прочный каркас, а его длину увеличивают на 40%. Это необходимые затраты, которые позволяют скрыть щель между створкой и стеной и при этом придают изделию дополнительной прочности.

Когда создается конструкция откатных ворот схемы или чертежи делают с учетом приобретения готовых узлов. К ним могут относиться рельсы, ролики или другие элементы заводского изготовления. Поэтому прежде чем приступать к работе, очень важно сразу уточнить о наличии этих узлов и узнать все их параметры. Это же относится и к автоматизированной системе открывания, которая может иметь свои особенности монтажа и поэтому нуждается в детальном отображении на чертеже.

Подготовка опорных столбов и основания

Данный этап считается очень важным, поскольку от него зависит не только качество конструкции, но и срок эксплуатации, который будут иметь откатные ворота. Фото, схема или чертеж в этом процессе не помогут, потому что нужно учитывать индивидуальный ландшафт местности. При этом сразу стоит отметить, что опорные столбы с устройством запирания и уловителем лучше всего делать на одном монолитном основании. Это позволит избежать перекосов, которые происходят из-за неравномерного проседания грунта. Такой своеобразный фундамент лучше всего делать на глубину промерзания земли с учетом самой почвы.

• Сначала выкапывают траншеи под сами столбы и соединяют их между собой.
• На следующем этапе делают песочную подложку, в которую можно добавить небольшое количество щебня.
• Если планируется установка системы автоматического открывания, то сразу лучше сделать подвод кабеля и других управляющих проводов.
• Далее производят армирование, а в соединяющую траншею укладывают швеллер вверх плоской стороной. Он послужит основанием для рельсы или подвижной каретки. На данном этапе выполняют с использованием уровня, чтобы не допустить перекоса, который скажется на работе конструкции.
• Затем производят бетонирование. При этом очень важно добиваться максимального удаления воздуха во время заливки. Поэтому некоторые мастера предпочитают использовать специальные вибраторы, которые погружают в раствор.
• Устанавливать опорные колонны ворот нужно только после полного застывания бетона. Обычно их делают из кирпича, сразу проводя проводку и устанавливая посадочные места для фиксации металлических элементов.

Подбор фурнитуры

Создавая откатные ворота, чертежи, схемы, эскизы, конструкция или инструкция которых предполагает использование дополнительной фурнитуры, очень важно правильно подобрать все необходимые элементы. Они должны соответствовать один другому и подходить для решения конкретных задач. Учитывая это, профессионалы рекомендуют приобретать готовые комплекты. В них входят все необходимые узлы, позволяющие реализовать конкретный тип устройства с минимальными затратами. К таким элементам обычно относятся, ролики, тележки, концевики, уловители и направляющие рельсы. Это основные детали, создавать которые самостоятельно очень дорого и не имеет смысла.

Изготовление каркаса полотна и несущей рамы

Обычно для этих целей используют профильную трубу с прямоугольным сечением 60х30. Однако делая откатные ворота своими руками, чертежи, схемы или эскизы могут предполагать применение и других материалов. Стыковку всех элементов выполняют с использованием сварки. Усиливающий каркас можно делать из трубы 40х20. При этом очень важно чтобы он наваривался прямо по внутреннему периметру с ребрами жесткости и распорками.

Таким же способом изготавливают и несущие рамы. Однако они не нуждаются в усиливающем каркасе. Достаточно просто установить ребра жесткости и дополнительные распорки. После этого конструкцию красят и фиксируют на стену.

Установка основных узлов

На данном этапе может потребоваться электрическая схема откатных ворот и инструкция по монтажу такого оборудования, как ролики, каретки или направляющие. Все узлы устанавливают на свои места с учетом их конструктивной особенности и способа крепления. Чаще всего используют саморезы, предназначенные для работы с металлом или болтовые соединения. Некоторые специалисты рекомендуют сначала выполнить предварительный монтаж с последующей подгонкой всех деталей на месте. После этого можно будет произвести окончательную фиксацию.

Когда все узлы установлены на каркас, то можно монтировать раму для полотна на ее несущую конструкцию. Тут также необходимо подгонка с использованием уровня. Дверное полотно должно быть смонтировано идеально, поскольку только так можно добиться правильной работы изделия и продлить срок его эксплуатации.

Установку систем управления и механического открывания выполняют в соответствии с их инструкцией по монтажу. При этом также нужно учитывать специфические особенности каркаса и опорных элементов.

Обшивка

Когда создаются откатные ворота схема, чертежи и эскизы обычно предполагают использование металлического профиля для обшивки. Дело в том, что данный материал имеет относительно небольшой вес, хороший внешний вид и является очень практичным. Его фиксируют с использованием специального крепежного материала в виде саморезов. Некоторые мастера предпочитают приобретать уже окрашенные листы, для которых существуют особые крепления. Их стоимость обычно выше, но внешний вид подобных изделий просто потрясающий. Также стоит отметить и тот факт, что заводское окрашивание намного качественней и прослужит довольно долго. При этом стоит обратить внимание и на изделия с нанесенными рисунками, которые придадут конструкций своеобразный стиль и уникальность. Однако следует помнить, что стоимость таких металлических листов профиля довольно высока.

Рекомендации специалистов

• Если планируется, что в ворота будет заезжать автомобиль КАМАЗ, то их ширина должна составлять не менее 5 метров. Такие параметры взяты из расчетов габарита машины, возможности заезжать под углом в 45 градусов и запасом на колебания или скольжение в плохую погоду.
• Даже подвесные ворота нуждаются в бетонном основании, поскольку перекос, вызванный подвижкой грунта, может отразиться не только на системе перемещения, но и на элементах запора полотна.
• Все дополнительные элементы и системы автоматического открывания стоит приобретать у одного производителя. Так можно избежать проблем, связанных с несовместимостью отдельных элементов или запорных механизмов.

• Подбирать устройство контроля автоматического открывания ворот необходимо очень тщательно, обращая внимание не только на компанию изготовитель, но и на продавца. Дело в том, что это вопросы не только комфорта, но и безопасности. Именно поэтому многие мастера предпочитают обращаться в специальные компании, оказывающие подобные услуги и дающие гарантию на свой товар, проводя его периодическое обслуживание и гарантийный ремонт.

Вывод

На основании изложенного выше материала можно сделать вывод о том, что схема откатных ворот создается индивидуально. При этом обязательно необходимо учитывать тип реализации процесса перемещения полотна и наличия управляющих систем. Также важно уделить внимание изготовлению самой конструкций, поскольку она должна быть не только прочной, но и обладать небольшим весом. Поэтому к качеству подбора материала стоит подходить очень ответственно и без лишней экономии.

Балка для откатных ворот своими руками: чертежи, фото, видео

У домовладельца, при строительстве собственного дома возникает масса проблем. То дренаж участка устроить, то септик выбрать. Опять же, чем крышу крыть лучше? И вот, когда уже казалось, все строительные вопросы решены, а счастливый и почти потерявший человеческое обличие от общения с многочисленными фирмами и мастерами всех мастей, владелец коттеджа готов осознать себя полноценным хозяином загородного поместья, оказывается, что остались еще неохваченные хозяйским вниманием въездные ворота.

Комплектующие

Советы домовладельцу

Наиболее часто встречающаяся конструкция – это распашные ворота. Делаются просто, из фурнитуры потребуются лишь воротные петли, которые продаются практически, в любой скобяной лавке. Однако настоящие, продвинутые домовладельцы предпочитают откатные ворота. Даже не смотря на их значительную стоимость.

С чем связан такой выбор в пользу откатных конструкций?

• Во-первых – это солидно;
• Во-вторых – устройство откатной системы потребует только место вдоль забора, куда отъедет створка при открывании, в отличие от распашных, возле которых образуется довольно значительное «мертвое» пространство: ни цветочков посадить, ни скульптуру какую ландшафтную поставить;
• В-третьих, это место перед воротами нужно зимой содержать в чистоте – постоянно чистить от снега, иначе створки могут не открыться, завязнув в сугробе. А кому захочется, приехав в загородный дом после хорошего, недельного снегопада, оставить все семейство, включая любимую тещу, в машине и заняться отбрасыванием снежных торосов от ворот?

Поэтому, откатные ворота рулят. Даже несмотря на цену. Поэтому вполне понятно желание домовладельца эту конструкцию иметь, но потратить на нее поменьше, может быть, попытавшись сделать ее своими руками. Но об этом поговорим ниже.

Какие конструкции откатных ворот лучше?

Откатные ворота бывают нескольких типов, отличающихся устройством, надежностью и конечно, стоимостью.

1. Подвесная конструкция. В ней створка подвешена на роликах-подвесах на балке, по которой и передвигается. Как двери шкафа-купе. Это наиболее дешевая и надежная конструкция. Но с большим расходом материала. Еще одна особенность – расположение балки над проемом: большие, высокие машины могут не проехать. Хотя, существуют варианты с разборной балкой – после открывания можно снять перемычку, чтобы машина смогла въехать. Как выглядит такая конструкция – показано на фото.
2. Откатные по нижнему рельсу. Створка ездит по рельсу, смонтированному в грунте под проемом. На одном из столбов устанавливается дополнительный направляющий ролик. Система изящная – никаких дополнительных конструкций. Но, видимо, не для нашего климата: в рельс забивается грязь, листья и снег.
3. Консольные. Эта конструкция решает проблемы обеих вышеописанных: нет рельса, подверженного засорению, и нет перемычки сверху. Но, именно поэтому, она и самая дорогостоящая. Консольные откатные ворота бывают трех типов: с верхней балкой, с нижней и со средней. Движение створки на консоли осуществляется по роликовым блокам, установленным рядом с воротами. Принцип работы такой системы понятен по фото

На движение створки не влияют снежные заносы, механизм качения имеет малое трение – створку может сдвинуть даже ребенок. Прочность устройства позволяет делать тяжелые конструкции, ворота выдерживают большую ветровую нагрузку. К тому же, на ворота с консольной балкой проще всего установить систему безопасности и автоматику.

Единственным минусом такой конструкции, помимо большой стоимости, является удлиненное пространство для отката: на саму створку и консоль. Чтобы выдержать большую массу створки, консольная балка имеет довольно значительные размеры – как правило, в полтора раза больше, чем сама створка, около 7 метров. Такая конструкция не позволяет использовать консольные системы открывания, если на участке в месте забора есть неровности рельефа.

Частично эту проблему можно решить, если использовать систему с верхней балкой. Но повышенная нагрузка в этом случае требует создания более мощных опор для консоли, что удорожает проект. Откатную систему с верхней балкой можно установить, если рядом есть строение, стену которого можно использовать для монтажа.

Откатные ворота со средней балкой являются компромиссным решением: для них потребуется более мощный фундамент, чем для конструкций с нижней, но не такой, как для системы с верхней консолью. Поднятая балка позволяет обойти незначительные неровности почвы. К тому же, механизм со средней балкой защищен от воздействия грязи и снега. Но по какой-то причине конструкции со средней балкой не пользуются популярностью у производителей ворот, поэтому и чертежи откатных ворот со средней балкой в интернете найти сложно – чаще всего предлагаются консольные системы с механизмом, расположенном внизу.

Откатные ворота своими руками

Откатные консольные ворота – довольно сложная конструкция. От соблюдения всех тонкостей в изготовлении, а главное, в монтаже, зависит, насколько она будет надежно и долговременно функционировать. Поэтому, стоит придирчиво и трезво оценить собственные возможности, прежде чем приступать к изготовлению конструкции своими руками.

Балка откатных ворот своими руками – не лучшее решение. Она имеет особый профиль, соответствующий роликовым системам. Поэтому, ее лучше прибрести готовой, вместе со всей остальной фурнитурой. Наиболее популярные бренды, производящие комплектующие для ворот, в том числе, и откатных – Дорхан и Алютех. Алютех – ведущий производитель комплектующих для воротных систем в восточной Европе. Компания Дорхан имеет производства в России, Китае и Чехословакии.

Каркас ворот можно собрать самостоятельно, обладая навыками обработки металла и сварочным аппаратом. Чертежи откатных ворот со средней балкой, нижней или верхней, можно посмотреть в альбомах производителей ворот. Основываясь на чертеже, показанном на фото, можно спроектировать конструкцию относительно конкретных размеров.

Этапы работ по изготовлению ворот своими руками можно посмотреть на видео.

Secure Красивые конструкции раздвижных подъездных ворот с чертежами дизайна ворот В Enticing Discounts Inspiring Collections

На Alibaba.com есть множество красивых дизайнов раздвижных подъездных ворот с чертежами дизайна ворот, которые удовлетворят все ваши потребности. Раздвижные ворота не только служат защитным барьером для вашего дома, бизнеса или учреждения, но и выполняют другие важные функции. С вниманием, которое они получают от гостей и прохожих, вы можете использовать дизайн своих раздвижных ворот

, нарисовав дизайн ворот как символ идентичности или сделать особенное заявление.Поэтому выбор подходящего для вас критически важен.

Дизайн раздвижных ворот , дизайн ворот , элегантный дизайн, обеспечивающий лучшую эстетику. Они изготовлены из прочных материалов, которые обеспечивают удивительную долговечность, учитывая, что вы не так часто покупаете дизайн раздвижных ворот , рисуя дизайн ворот . Они доступны во всевозможных дизайнах и стилях, поэтому, для какой бы цели вы ни выбрали, вы всегда получите идеальную посадку.Эти раздвижные ворота с дизайном ворот обеспечивают безопасность и конфиденциальность, которые вам нужны, и в то же время способствуют легкому доступу по мере необходимости.

Все конструкции раздвижных ворот с чертежами конструкции ворот на Alibaba.com совместимы с различными типами ограждений и стен. Они специально разработаны в разных размерах, чтобы каждый покупатель мог найти идеальный вариант для своей недвижимости. Безопасность этих раздвижных ворот конструкции ворот повышена за счет высоконадежных замков, которые трудно взломать.Процесс их установки не очень сложен. Тем не менее, вы можете связаться с различными поставщиками раздвижных подъездных ворот, которые будут рисовать дизайн ворот , и получить дополнительные инструкции, которые упростят вам процесс.

Выберите лучший дизайн для вашей безопасности и стилистической привлекательности. Откройте для себя выгодные конструкции раздвижных ворот с чертежами конструкции , предлагаемые на Alibaba.com, и получите потрясающую прибыль от этих инвестиций. Выбирая подходящие продукты, вы будете довольны долгосрочным обслуживанием, так как получите наилучшее соотношение цены и качества.

10 простых и лучших конструкций откатных ворот для дома

Не во всех домах есть роскошь для больших дворцовых ворот. Имея ограниченное пространство, мы будем желать ворот, которые могли бы поместиться в пространстве, как перчатки, но в то же время выглядели величественно. Вот где откатные ворота имеют ключевое значение. В отличие от обычных ворот, эти конструкции откатных ворот просто скользят по рельсам, не загораживая дорогу.

Это еще не все! Их довольно легко установить и использовать с минимальным ручным вмешательством.Даже если у вас неровная поверхность или крутой склон, откатные ворота работают как шарм. Эти чудеса инженерной мысли — лучший выбор за ваши деньги, и мы настоятельно рекомендуем вам проверить их для своего дома.

Вот более подробная информация о типах, советы по покупке со списком из 10 последних конструкций откатных ворот в 2020 году.

Что такое откатные ворота?

Откатные ворота перемещаются по рельсам, которые обычно крепятся к земле. В отличие от обычных распашных ворот, эти ворота движутся в горизонтальном направлении.Вы можете выбрать ручную конструкцию откатных ворот или автоматизированные системы, которые работают с двигателем и передатчиком, который контролирует движение ворот.

Какие бывают типы откатных ворот?

В зависимости от места установки и доступного бюджета вы можете выбрать одну из трех популярных разновидностей откатных ворот:

• Откатные ворота на направляющих : Эти ворота перемещаются по рельсам с помощью колес или роликов. Они идеально подходят для дома и коммерческих помещений.Однако рельсы имеют высокий износ и требуют регулярного обслуживания.
• Консольные откатные ворота : Если у вас есть препятствие на земле, где невозможно установить нижние направляющие, хорошо подойдет консольный стиль. Они работают на двух наборах роликов, которые прикреплены к стене.
• Телескопические откатные ворота: Эти ворота идеально подходят, если у вас мало места, но вы хотите, чтобы они были широко открыты, чтобы можно было легко перемещаться. Они работают в телескопическом режиме, используя компоненты, которые движутся с одинаковой скоростью.

На что следует обратить внимание при покупке откатных ворот для дома:

Перед покупкой откатных ворот для дома рекомендуем воспользоваться следующими советами экспертов:

• Измерения: Первый шаг при покупке ворот — это знать их правильные размеры. Измерьте длину и высоту ворот, которые вам нужны, чтобы обеспечить лучшую посадку.
• Бюджет: Теперь проанализируйте свой бюджет, чтобы узнать предел расходов. Найдите подходящие варианты в этом ценовом диапазоне.
• Материал: Вы всегда должны покупать материал хорошего качества, который стоит своих денег. Не идите на компромисс с дешевыми вещами, даже если они невысоки. Всегда разумно потратить немного больше, чтобы получить долговечные материалы.
• Тип: В зависимости от ландшафта выберите один из вышеупомянутых типов откатных ворот.
• Обращение: Наряду с функциональностью выберите дизайн, который может увеличить привлекательность вашего экстерьера и создать впечатляющий внешний вид!

Последние разработки раздвижных ворот в Индии:

Вот наши 10 простых и современных дизайнов откатных ворот с фотографиями.Давай посмотрим на них.

1. Дизайнерские откатные ворота:

Оцените эти полнофункциональные алюминиевые откатные ворота с дизайнерским оформлением. Помимо защиты вашей собственности, ворота также обеспечивают минимальную видимость снаружи. Вы просто заглядываете в проемы ворот, чтобы решить, хотите ли вы разрешить или ограничить доступ. Разве это не творческая идея?

• Дизайн: Ворота откатные дизайнерские.
• Материал: Алюминий.
• Цвет : Черный.

2. Раздвижные главные ворота Конструкция:

Взгляните на эти потрясающие главные ворота вашего дома, которые обязательно вызовут трепет у ваших посетителей! Это неотразимое сочетание классического дерева с легкостью откатных ворот! Деревянные панели в деревенском стиле поддерживаются металлическим каркасом, который продлевает срок их службы и снижает вероятность повреждения!

• Конструкция: Главные откатные ворота.
• Материал: Металл, Дерево.
• Цвет: Черный.

3. Автоматические откатные ворота Конструкции:

Автоматические раздвижные двери в наши дни пользуются большим спросом! К многочисленным преимуществам этих ворот относятся простота эксплуатации, сокращение количества ручного труда и высочайший уровень безопасности. Кроме того, было бы здорово иметь дверь, которая открывается сама по себе с помощью датчиков движения. Эти двери дорогие, но стоят каждого!

• Конструкция: Ворота откатные автоматические.
• Материал: Железо.
• Цвет: Черный.

Подробнее: Конструкции ворот для дома

4. Стальные откатные ворота:

Взгляните на эти блестящие серебристые ворота! Спорим, вы не сможете пройти мимо, не остановившись, чтобы оценить это. Визуально привлекательные ворота имеют уникальный дизайн, который при взгляде под углом выглядит как металлическое плетеное полотно. Эти двойные раздвижные ворота могут защитить ваш дом от прямых взглядов без ущерба для вашей эстетики.

• Конструкция: Ворота стальные откатные.
• Материал: нержавеющая сталь .
• Цвет: Серебро.

5. Откатные железные ворота Конструкция:

Будьте готовы сказать «Вау!» Этим огромным воротам! Сделанные из прочного железа, ворота украшены завораживающе красивыми завитками снаружи. Когда дверь скользит внутрь, твердая часть уступает место только предназначенной области. Итак, вы можете выбирать между любым видом. Мы уже упоминали, что прорваться через эти ворота практически невозможно?

• Дизайн: Железные откатные ворота.
• Материал: Железо.
• Цвет: Коричневый.

6. MS Откатные ворота Конструкция:

Взгляните на эти откатные ворота MS, где MS означает «моторизованный». Дизайн получил свое название от использования автоматической системы, работающей от двигателя. Одинарные откатные ворота не только эстетичны, но и удобны в использовании. Вы можете настроить внешний вид в соответствии с вашими требованиями.

• Конструкция: Моторизованные откатные ворота.
• Материал: Железо.
• Цвет: Бежевый и черный.

Подробнее: Простые конструкции двойных ворот

7.

Раздвижные ворота:

Это электрические откатные ворота для забора, которые являются прекрасным способом защитить вашу собственность. Дверь работает в консольном стиле, что позволяет легко установить ее на любой местности. Простой, но продуманный дизайн ограничивает несанкционированный доступ, позволяя при этом просматривать внешние движения.

• Дизайн: Ворота откатные.
• Материал: Железо.
• Цвет: Черный.

8. Коммерческие откатные ворота Конструкции:

Не оставляйте камня на камне, когда дело доходит до защиты вашего коммерческого помещения. Во время массовых общественных движений вы просто не можете рисковать с обычными воротами. Вот где выгодны откатные ворота. Ворота действуют как линия контроля над вашей собственностью и гарантируют, что в зону не попадут нежелательные люди или транспортные средства!

• Дизайн: Коммерческие откатные ворота.
• Материал: Железо.
• Цвет: Зеленый.

Подробнее: Последние конструкции стальных ворот

9. Деревянные откатные ворота:

Если вы любитель дикого запада, у нас есть идеальные ворота для вас. Деревянные ворота в стиле амбара придают экстерьеру загородный вид. Этот дизайн представляет собой эклектичное сочетание классической классической древесины и внешнего вида AvantGarde! Сэндвич его между вашими сложными стенами и просто наслаждайтесь уединением внутри!

• Дизайн: Ворота откатные деревянные.
• Материал: Дерево.
• Цвет: Коричневый.

10. Индивидуальные откатные ворота Модель:

Поприветствуйте эту художественную красоту, черпающую вдохновение в природе. Эти металлические откатные ворота представляют собой телескопическую модель, которая разворачивается в большую ветвь листьев. Это изготовленные на заказ ворота, вырезанные лазером, на которых изображена стая птиц на дереве. Мельчайшие детали раскрываются, когда каждый работает. Снимаю шляпу перед создателем!

• Дизайн: Откатные ворота на заказ.
• Материал: Железо.
• Цвет: Коричневый.

Узнать больше: Автоматические ворота Moden

Когда дело доходит до дизайнерских идей для откатных ворот, креативность и инновации превышают предел. Хотя основные операционные типы остаются прежними, вы можете улучшить их, добавив передовые технологии или новый дизайн в зависимости от ваших целей. Будь то роскошный особняк или компактный дом, раздвижные ворота могут поместиться как перчатка и стать неодушевленными хранителями вашего дома!

План ворот подъездной дороги

Вид схемы, чертежи и схемы электрических ворот

Эти диаграммы прилагаются как любезность. Gate Info .Org не несет ответственности за их использовать. Вы всегда должны использовать или проконсультироваться со специалистом по установке перед тем, как пытаться установить или работать с системой ворот. Нажмите на изображение для увеличения
1 Введение Начать здесь Интерактивные ворота Введение	2 3D-обзор	3 3D-автоматизация	4 Общественные ворота
5 Линейный поворотный рычаг	6 Распашные ворота, одинарные и двойные ворота	7 Стандартные откатные ворота	8 Задний открыватель раздвижных ворот
9 Установка петли детектора транспортных средств	10 установка детектора корабля стиля зонда с фото безопасности Глаза	11 Установка детектора корабля стиля зонда с петлями безопасности	12 Каркасы колонн
13 Опоры ворот	14 Каркасы колонн и опоры	15 Балки уклона	16 Выносные опоры для ворот
17 Обзор конструкции ворот	18 Петли Up Hill	19 Положительные остановки	20 Каменные работы
21 Монтаж панели солнечных батарей	22 Схема подключения «Без телефонной линии» Телефонный номер	23 Схема подключения С цифровой клавиатурой	24 Схема подключения С входной петлей
25 Установка линейного рычага	26 Дверной контроллер Базовая автономная система доступа	27 Дверной контроллер Многодверная система доступа	28 Дверной контроллер Многодверная система доступа с компьютерным управлением

Подрядчики по проектированию и интеграции систем автоматических железных ворот

Идеально подходит для жилых или коммерческих ворот. Мы приедем к вам, чтобы понять ваши потребности и предоставить расценки на работы по установке, установке и автоматизации железа.

Для домов в таких местах, как Арлингтон, штат Вирджиния и Александрия, штат Вирджиния, нередко устанавливают автоматические ворота на подъездных дорожках. На самом деле, это имеет смысл, учитывая, что многие люди, живущие в этих районах, явно нуждаются в уединении. Однако конфиденциальность — это только одно из преимуществ автоматических ворот, и есть еще много других, которые следует учитывать, если вы задаетесь вопросом о ценности установки одной из этих систем в своем доме.

Важно помнить, что есть разница между конфиденциальностью и безопасностью. Конфиденциальность — это скорее удобство или, для некоторых, законная потребность. Безопасность означает предотвращение угроз. Системы автоматических ворот могут очень хорошо защищать от угроз. Даже если система ворот не оборудована камерами видеонаблюдения и другими устройствами безопасности, а система автоматических ворот все же имеет функцию, которая делает безопасность и упрощает достижение цели.

Автоматические воротные системы нравятся людям тем, что они очень удобны.Когда подъезжает машина, они открываются и пропускают машину. Во многих случаях ими можно управлять из дома, и они имеют множество других удобств. Для людей, которые разъезжают по окрестностям в Берк, штат Вирджиния или где-либо еще, в поисках дома для ограбления, системы автоматических ворот создают реальные проблемы. Одна из основных проблем, которую они создают, заключается в том, что они делают дом неудобным для доступа. Если система ворот отключена, она не откроется, когда кто-нибудь подъедет к ней и попытается войти без разрешения.Это может иметь большое значение для обеспечения безопасности дома.

Во многих отношениях системы автоматических ворот сочетают в себе лучшее из старого и лучшее из нового. Современные технологии делают их надежными, очень простыми в обслуживании и быстрыми при открытии и закрытии. Кованое железо, однако, обеспечивает красивый внешний вид, который вне времени. Сочетайте это с историческим домом, и автоматические ворота могут стать не только очень практичным, но и очень элегантным элементом.Это одна из причин, по которым люди тянутся к ним. Вместо того, чтобы устанавливать что-то, что выглядит слишком современно для очень величественного дома, домовладельцы могут использовать кованое железо, которое может быть одним из самых эстетически привлекательных материалов, из которых можно сделать ворота.

Автоматические воротные системы, конечно же, должны устанавливать профессионалы. Это означает, что вам нужны профессионалы с нуля, когда вы работаете с компанией. Сварщики должны быть профессиональными, монтажники должны быть профессионалами, и все, кто имеет хоть какое-то отношение к устанавливаемым ими автоматическим воротам, также должны быть профессионалами.Наиболее профессиональные компании, как правило, делают индивидуальные предложения клиентам, позволяя людям в Мэриленде, округе Колумбия и Северной Вирджинии оценить работу, посмотреть, выглядит ли она выгодной для них, и получить представление о том, насколько тщательным является подрядчик. просто взглянув на природу предложения, которое им передали.

Металлические железные дизайнерские раздвижные ворота, 175000 рупий за единицу Max Entrance Automation Private Limited

---

О компании

Год основания 2009

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот 1-2 крор

Участник IndiaMART с декабря 2011 г.

GST07AAHCM7069h3Z3

Max Entrance Automation Private Limited была основана в 2009 году как имя, ответственное за производство, поставку, распространение и продажу авиационных ангаров и металлических дверей.Спроектированные и разработанные в соответствии с установленными в отрасли параметрами, эти двери предлагаются с гарантированной длительностью и интегрированными функциями безопасности. В рамках нашего ассортимента продукции мы представили раздвижные ворота, стальные ворота и консольные ворота, которые будут использоваться соответственно в строительстве, в авиационной промышленности и для управления движением транспортных средств на дорогах и в других местах. Вся производственная процедура выполняется под наблюдением наших опытных профессионалов, что приводит к несравненному ассортименту продукции.В процессе мы также оказываем послепродажное обслуживание этих продуктов, чтобы предложить нашим клиентам удобные бизнес-решения.
Чтобы оправдать ожидания наших клиентов и предложить продукцию непревзойденного качества, мы расширили наши рабочие места, оборудованные новейшим оборудованием и инструментами. Эти средства используются нашими опытными профессионалами, чтобы производить продукты непревзойденного качества. С момента создания мы следовали и поддерживали утвержденные отраслевые нормы при проектировании и разработке этих продуктов, так что наши клиенты должны иметь плодотворный производственный, а также деловой опыт с нашей стороны.
