Бытовка своими руками

В основном данные постройки являются легковозводимыми каркасного типа на незаглубленном фундаменте, в нашем случае «плита». Основа собирается из деревянного бруса и доски, а поверх обшивается OSB плитой, кстати довольно популярный материал на сегодняшний день. Крыша делается в 2 ската и покрывается легким кровельным материалом, по типу гибкой черепицы или рубероидом. Внутри можно утеплить минеральной ватой и отделать вагонкой и в током домике можно будет обитать до середины осени, а если печь поставить, то и зимой стройку продолжать можно))

И так, давайте рассмотрим, что конкретно понадобится автору для постройки бытовки?

Материалы
1. брус
2. доска
3. вагонка
4. OSB
5. рубероид
6. мягкая черепица
7. саморезы
8. металлический крепеж
9. гвозди
10. цемент
11. песок
12. арматура
13. проволока
14. петли
15. краска

Инструменты
1. электролобзик
2. перфаратор
3. дрель
4. шуруповерт
5. молоток
6. рулетка
7. лопата
8. плоскогубцы
9. уголок
10. уровень
11. бетономешалка либо емкость для приготовления раствора.
12. кисть, валик

Пошаговое руководство по строительству бытовки своими руками.

Любое строительство следует начинать с составления сметы, чертежей, схем и разметки участка под застройку. Как говорит старинная Русская пословица «Семь раз отмерь, один раз отрежь» Ниже представлены чертежи бытовок с 2х скатной крышей.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

usamodelkina.ru

Бытовка своими руками пошаговая инструкция с фото

Без бытовки на дачном или приусадебном участке обойтись очень сложно – ведь это удобнейшее помещение для хранения не только огородного инструмента, но и всевозможных малогабаритных строительных материалов и сухих смесей.

На сегодняшний день без особых затруднений можно купить готовый пластиковый «домик» для складирования шлангов и прочих лопат с вилами, однако цена у них отнюдь не демократичная. Построить бытовку своими руками по пошаговой инструкции намного интереснее и дешевле, к тому же ее размеры и форму в плане можно сделать именно такими, какие необходимы в данном конкретном случае.

Виды бытовок, которые строят своими руками

Бытовки, построенные своими руками по пошаговой инструкции, классифицируют так:

• щитовой сборки;
• каркасные конструкции;
• из бревен или бруса;
• кирпичные.

Определяясь, какой именно тип бытовки построить своими руками, обязательно следует учитывать один момент: для всех них, кроме щитовых конструкций, необходим хотя бы минимальный фундамент.

Щитовые конструкции

Щитовые сборные бытовки максимально просты и оперативны в изготовлении, очень дешевы и совершенно недолговечны – именно поэтому они практически всегда сооружаются в качестве временных конструкций. После отпадания необходимости в них обычно разбираются, получившиеся «запчасти» используются на дрова или, например, для устройства щитовой опалубки.

Щитовые бытовки просты и оперативны в изготовлении

Бытовки такого типа идеальны для использования на строящихся объектах, где могут играть роль не только склада для стройматериалов и инструмента, но и, при подходящем климате, даже в качестве временного жилья для рабочих.

Каркасные строения

Каркасные бытовки – конструкции более надежные и долговечные. Обычно в целях удешевления строительства каркас изготавливается из деревянных брусков или реек, хотя максимальной долговечностью обладают бытовки с металлическим каркасом. Для обшивки стен используют любой доступный материал – листы OSB, профилированное листовое железо, доску «вагонку», при наличии финансовых возможностей – сендвич-панели.

Каркасная бытовка

Бревенчатые бытовки

Бревенчатые (брусовые) бытовки – самый долговечный и солидный вариант. Стоимость таких сооружений относительно высока, однако они при необходимости могут использоваться даже в качестве жилого помещения. Построенные своими руками бытовки отличаются замечательным декоративным видом, прекрасно вписываются в любой ландшафтный дизайн.

Бревенчатые бытовки отличаются замечательным декоративным видом

Главные недостатки таких конструкций – их стоимость и необходимость устройства хотя бы мелкозаглубленного ленточного или столбчатого фундамента.

Самодельная бытовка из ОСБ-панелей

«Выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам»

Бытовка из ОСБ-панелей – один из самых простых и финансово доступных вариантов постройки. Список материалов, которые понадобятся для работы, минимален:

• щебень, песок, цемент;
• металлическая или пластиковая арматура;
• плиты ОСБ;
• деревянный брус;
• кровельный материал для устройства крыши.

Давайте посмотрим, как сделать такую бытовку своими руками по пошаговой инструкции.

Подготовительные работы

Работы начинаются с расчистки и подготовки места под площадку (своего рода фундамент) для бытовки. Причем, выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам. Ни в коем случае не следует устанавливать ее в подтапливаемых низинах, и нельзя забывать о вероятных ветровых нагрузках – каркасные бытовки относятся к очень легким конструкциям. Традиционный выбор места расположения бытовки – свободный угол участка.

Выбрав место, размечают площадку, которую затем выравнивают по горизонту. Затем размечают внешние границы небольшого сплошного фундамента под бытовку. По размеченным контурам будущего фундамента на несколько сантиметров (достаточно 10-15) снимается грунт – в получившемся небольшом «котловане» насыпается слой песка, затем слой щебня. Щебень после насыпания желательно слегка утрамбовать любыми подручными средствами. Готовую песчано-грунтовую смесь использовать рекомендуется лишь в самом крайнем случае.

Заливка площадки

Затем по контуру подготовленной площади с песчано-щебневой подушкой выставляется опалубка, высота которой определяется планируемой высотой будущего уровня пола в бытовке. Сильно усердствовать не стоит, но и делать толщину фундаментной плиты меньше 10 см тоже нежелательно. По всей площади нужно уложить на подкладки сетку из арматуры – она должна находиться примерно посередине слоя бетона.

Заливайте бетон равномерно по всей площади

Заливать бетон следует равномерно по всей площади, желательно – за один заход. После заливки, пока бетон еще не схватился, обязательно нужно по контуру площадки установить в него несколько анкерных («фундаментных») болтов – в дальнейшем они чрезвычайно облегчат работу.

Сборка каркаса

После полного застывания бетона на заложенные по периметру анкерные болты крепится четыре деревянных бруса небольшого сечения – 100х50 мм будет вполне достаточно. Именно на этих досках, играющих роль закладных, и будет собираться весь каркас бытовки – поэтому их крепление к фундаменту должно быть максимально надежным.

По углам выставьте вертикальные угловые стойки

Следующая операция в пошаговой инструкции по строительству бытовки своими руками – по углам выставляются вертикальные угловые стойки. Выставляются они обязательно по уровню – в дальнейшем эти стойки свяжутся верхним поперечным брусом, от которого будет, в свою очередь, «плясать» крыша. Эта работа достаточно сложна для выполнения, особенно если трудиться в одиночку, поэтому для упрощения задачи рекомендуется к каждой стойке с внешней стороны приделать временные подпорки. В любом случае к нижней доске стойки следует крепить посредством монтажных уголков соответствующего размера.

К каждой стойке приделайте временные подпорки

Монтаж двускатной крыши

Самая традиционная крыша для приусадебных бытовок – двускатная. При небольших размерах делается она достаточно просто. Прежде всего, с двух сторон монтируются стропильные маяки, затем они соединяются друг с другом поперечной балкой. Поскольку все эти соединения временные, для крепления вполне допустимо использовать струбцины.

С двух сторон монтируются стропильные маяки

Затем по маякам крепятся стропила, для надежности лучше применять специальный крепеж. Хотя при небольших размерах бытовки и, соответственно, ее крыши вполне можно обойтись и гвоздями.

Специальный крепеж для стропил

Обшивка стен

Самый бюджетный вариант обшивки каркасной бытовки – это ОСБ-плиты. Они производятся разных размеров и толщины, поэтому использовать их можно не только для стен, но и для крыши. Эти плиты довольно теплые, выпускаются и продаются уже обработанными антисептическим материалом, совершенно не боятся влаги. При необходимости их несложно покрасить в требуемый цвет.

Обшивка бытовки ОСБ-плитами

Кровля и полы

После обшивки стен самое время заняться монтажом кровельного покрытия. Для облицовки крыши построенной своими руками бытовки может использовать любой доступный материал, вплоть до листов ОСБ. Однако намного чаще в дело идет металлическое профилированное листовое железо, окрашенное или простая «оцинковка».

Бытовка своими руками из ОСБ-панелей

Самая последняя операция по изготовлению каркасной бытовки – окраска здания. Варианты здесь самые разные, определяемые исключительно фантазией хозяев. Можно использовать обычную фасадную краску, можно покрыть стены цветным или бесцветным лаком, не лишней будет дополнительная обработка антисептиком. Допустима облицовка вагонкой, МДФ-панелями, пластиковым сайдингом.

Мобильная бытовка с односкатной крышей своими руками

При отсутствии возможности залить бетонную фундаментную плиту можно построить каркасную бытовку по другой технологии – но в этом случае понадобится несколько бетонных блоков, желательно фундаментных. Заодно, для упрощения конструкции всей бытовки в целом, крышу можно сделать односкатной («плоскуша»). Давайте разберемся, как сделать мобильную бытовку своими руками по пошаговой инструкции.

Подготовка площадки и фундамента

Площадка готовится так же, как и в первом случае – расчищается и выравнивается. А вот в срезании грунта необходимости уже нет, поскольку домик будет монтироваться на выложенном из блоков ленточном фундаменте. Но вот слои песка и щебня отсыпать необходимо – они будут, как минимум, служить своеобразным дренажом для подпольного пространства. Снаружи вокруг блочного фундамента необходимо сделать небольшую отмостку – для этого достаточно придать примыкающему к наружной стороне блока грунту небольшой уклон.

Выложенный из блоков ленточный фундамент для бытовки

Сборка каркаса

На верхнюю поверхность уложенных блоков настилается несколько слоев рубероида, играющего роль гидроизоляции, а уже на них по периметру накладывается обвязка из деревянного бруса. Для конструкции такого типа толщина бруса не должна быть менее 100 мм – меньшее сечение просто не даст требуемых гарантий надежности.

Рубероид играет роль гидроизоляции

Такой способ монтажа бытовки своими руками имеет свои преимущества по сравнению с первым способом, при котором нижние стартовые бруски жестко привязываются к бетонному основанию. Главное преимущество – конструкция получается мобильной, ее достаточно просто перемещать с одного места на другое. Кроме того, наличие подпольного пространства дает гарантию сухости пола. При дополнительной обработке древесины антисептиком такая конструкция будет исправно служить очень долго.

Стены

Монтаж стен своими руками у бытовки с односкатной крышей, также как и в предыдущем случае, начинается с прикрепления к основанию угловых вертикальных стоек. Затем установленные бруски точно так же связываются по периметру горизонтально располагающимися деревянными перемычками. Готовый каркас обшивается выбранным материалом.

Крепление к основанию угловых вертикальных стоек

Следует учитывать один момент – поскольку крыша будет односкатной, одну из стен необходимо сделать немного (обычно порядка 0,5 м) выше противостоящей. Перепадом этих высот определится угол наклона ската, а величина этого угла зависит от местных климатических условий: при сильных снегопадах наклон должен обеспечивать свободный спуск снега с крыши, в теплых южных краях уклон может быть символическим, достаточным для скатывания дождевой воды.

Монтаж односкатной крыши

Каркас односкатной крыши – одна из самых простых строительных конструкций. Устанавливаются двое крайних стропил, затем между ними натягивается строительный шнур. По этому шнуру, с шагом примерно 0,6 м равномерно устанавливаются промежуточные стропилины. Для крепления рекомендуется использовать специальный профкрепеж – пластины, уголки, скобы. Материал для кровли может использоваться любой, обычно это шифер или профлист.

При расчете длины и монтаже стропильных балок не следует забывать о необходимости устройства с приподнятой и заниженной небольших (20-30 см) сторон бытовки свесов-козырьков. Над входной дверью можно дополнительно сделать небольшой навес.

Монтаж стропильных балок

Пол в бытовке своими руками делается двухслойным – черновой и чистовой. В качестве опор для чернового пола при небольших размерах помещения используются бруски основания, при большой площади есть смысл добавить несколько промежуточных лаг. К черновому полу прикрепляются бруски небольшого сечения – лаги для чистого пола. Пространство между ними зашивается ветрозащитным (пароизоляционным) материалом и заполняется любым доступным утеплителем. В последнюю очередь настилается напольное покрытие – обычно это листы ОСБ, фанера или строганные доски.

Пол заполняется утеплителем

Дачная бытовка своими руками из сэндвич-панелей

«Сборка своими руками дачной бытовки из сэндвич-панелей проста и ненамного сложнее сборки чего-нибудь из деталей конструктора, поэтому большинство производителей продает уже готовые комплекты подогнанных по размеру панелей»

Сэндвич-панели – материал относительно дорогостоящий, но обладающий массой достоинств и вполне пригодный для сооружения приусадебной бытовки. Помещения из таких панелей получаются очень теплыми и легкими, монтаж достаточно прост, и поэтому «сэндвич» все чаще используется для постройки не только бытовок и времянок, но и полноценных жилых домов.

Сэндвич-панели обеспечивают отличную тепло- и шумоизоляцию

Все архитектурные элементы таких бытовок, в том числе и крыша, изготавливаются из панелей, обеспечивающих отличную тепло- и шумоизоляцию плюс практичность и долговечность эксплуатации. Единственный недостаток этого материала, как уже отмечено выше – его относительная дороговизна. Соответственно, строить такой домик исключительно для хранения лопат и поливных шлангов, мягко говоря, неразумно. Но вот в качестве временного жилья (например, на стройке или на даче) такая постройка себя вполне оправдывает.

Теперь давайте посмотрим, как сделать дачную бытовку своими руками по пошаговой инструкции.

Особенности конструкции и монтажа

Сборка своими руками дачной бытовки из сэндвич-панелей проста и ненамного сложнее сборки чего-нибудь из деталей конструктора, поэтому большинство производителей продает уже готовые комплекты подогнанных по размеру панелей. Их достаточно просто «скрутить» между собой согласно прилагаемой инструкции, дабы получить полноценный дачно-огородный домик. Однако даже для такой простой в сборке бытовки необходим фундамент.

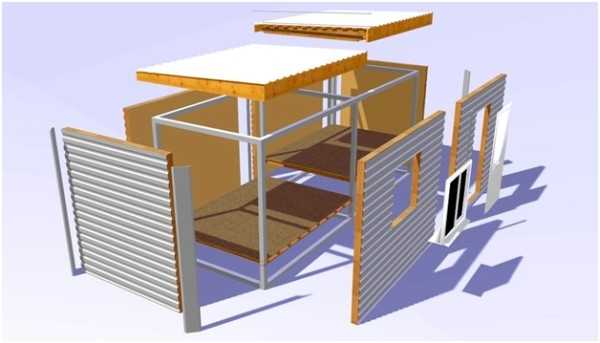

Конструкция бытовки из сэндвич-панелей

Основание под постройку, в силу минимальности ее веса, может быть любым доступным. Пригодны и практически равноценны варианты с плитным, ленточным, столбчатым и даже винтовым свайным фундаментом. Главное – соблюсти следующее условие: нижний край стеновых сендвич-панелей должен опираться на прочное сплошное основание. Строго обязательным является соблюдение этого правила при постройке стационарной бытовки с возможностью проживания в ней людей.

Фундамент для бытовки из сэндвич-панелей может быть любым доступным

Сборка бытовки

После устройства основания на нем собирается каркас для монтажа панелей – его схема и размеры указываются в прилагающемся к бытовке руководстве. Размеры и уровень следует соблюдать максимально точно – в противном случае сборочные работы могут сильно осложниться. Не следует пренебрегать поперечными ребрами жесткости, особенно в оконных и дверных проемах.

При наличии минимального опыта, необходимого инструмента и ответственном подходе монтаж своими руками дачной бытовки «с нуля» и «под крышу» занимает всего лишь несколько часов. Учитывая, что при сборке каркаса применяются входящие в комплект разъемные соединения, бытовка получается разборной и, соответственно, транспортабельной. При отпадании в ней надобности она может храниться в разобранном виде.

Бытовка из сэндвич-панелей получается разборной и транспортабельной

Монтаж сэндвич-панелей начинается с напольных элементов, затем крепятся стеновые элементы, затем – кровельные. В последнюю очередь монтируются детали потолка. Затем устанавливаются окна-двери, при необходимости – «раскидывается» электропроводка. При планировании проживания в бытовке в зимнее время необходимо предусмотреть в ней дополнительное утепление или смонтировать отопительную систему подходящего типа.

Контейнерная бытовка

Изготовление своими руками бытовки контейнерного типа для человека, имеющего опыт сварочных работ, особых затруднений не представляет. Технологически ее конструкция предельно проста – металлический каркас, обшитый листовым профилированным железом. Главный недостаток таких построек – они неразборные и, соответственно, полностью стационарные.

Конструкция контейнерной бытовки

Давайте разберем, как сделать дачную бытовку своими руками по пошаговой инструкции.

Подготовка и монтаж основания

Для такого сооружения точно также, как и для предыдущих, требуется подготовленная площадка с минимальным фундаментом, в качестве которого пригоден любой из вышеупомянутых. На фундаменте по периметру будущей постройки из профилированного металла (уголок, швеллер, трубы прямоугольного сечения) сваривается прямоугольное основание под каркас бытовки. По углам привариваются вертикальные металлические стойки, сверху они связываются горизонтальными перемычками.

Прямоугольное основание и каркас бытовки

Окончательный монтаж

После изготовления этой минималистичной «коробки» оформляются и провариваются проемы для окон и дверей. Затем стены обшиваются профилированным листом. Изнутри каркас при необходимости утепляется, сверху пришиваются листы ОСБ, ДСП и прочего любого подходящего материала. Можно, конечно, использовать и сайдинговые панели – но это значительно удлинит время монтажа.

Обшивка стен профилированным листом

Бревенчатые бытовки

Бытовки из бревен или деревянного бруса выглядят очень эффектно, они долговечны и относительно теплы, но их строительство – удовольствие очень дорогое. В качестве временного сооружения они не подходят категорически.

Фундамент в виде плиты для них используется крайне редко – традиционно устраивается легкое ленточное основание. При строительстве бытовки на скальном грунте роль основания вполне могут сыграть четыре доски 200х50 мм.

Легкое ленточное основание для бытовки

Главное правило при постройке своими руками таких бытовок – обязательное покрытие всех деревянных частей и элементов антисептическими материалами, в противном случае древесина быстро загниет и почернеет. Кроме того, не следует забывать о достаточно длительном времени, необходимом для усадки бревенчатых срубов.

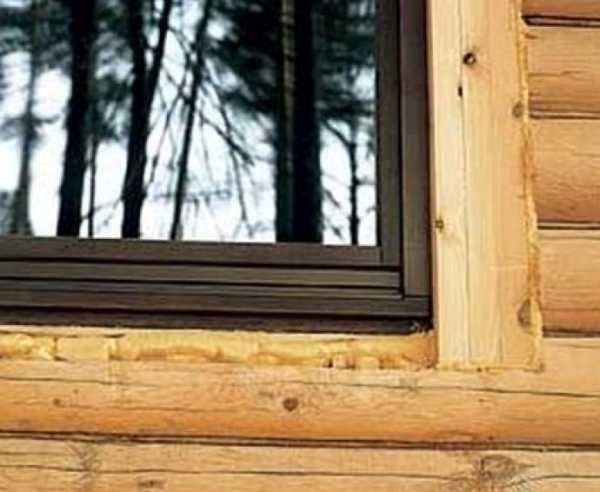

Для усадки бревенчатых бытовок требуется время

Нередка ситуация, когда бытовка строится с перспективой использования ее в качестве летней кухни, гостевого домика или даже просто сарая – в общем, постройка в хозяйстве нужная и даже необходимая. Однако браться за сооружение бытовки 3 на 3 своими руками, не представляя хотя бы примерной сметы предстоящих расходов, как минимум безрассудно!

Чем определяется цена

Стоимость предстоящих работ и затрат на материалы зависит от большого числа факторов, основные из которых следующие:

• тип и размеры фундамента;
• размеры самой бытовки;
• материал стен сооружения;
• наличие и качество внутренней отделки помещения;
• конструкция перекрытий и крыши;
• количество, размеры и конструкция окон и дверей;
• наличие и масштабность инженерных коммуникаций в бытовке – электропроводка, водопровод, канализация.

Проект бытовки площадью 3х3 м

Чтобы было проще учесть все эти моменты, необходимо составить проект, определившись с размерами будущего помещения; а размеры диктуются планируемыми функциональными «обязанностями» бытовки. Бытовки площадью 3х3 м вполне достаточно для использования в качестве хранилища инструментов, летней кухни и мини-спальни с одноместной кроватью.

Незаметные расходы

Оптимальный материал для строительства – древесина; объясняется это ее невысокой стоимостью и возможностью повторного использования. Металл ощутимо дороже и при строительстве требует наличия определенных профессиональных навыков – но при их наличии сооружение занимает значительно меньше времени.

Наличие окон, хотя бы самых миниатюрных, в бытовке обязательно – даже если они и не будут играть свою прямую роль, то уж для обеспечения вентиляции воздуха пригодятся обязательно. Крайне желательно наличие в бытовке действующей электропроводки – хотя бы одна розетка и искусственное освещение лишними не будут.

Дерево – оптимальный материал для строительства

При желании поручить довольно грязные строительные работы профессионалам из строительных компаний неплохо предварительно ознакомиться со стоимостью их услуг – иногда она бывает весьма неожиданной. Но в любом случае, итоговая сумма в смете строительства бытовки 3 на 3 своими руками всегда будет меньше.

Немного о выборе материалов

Деревянные сооружения не требуют от исполнителя особых профессиональных навыков, но этот материал нуждается в качественной антисептической обработке – иначе его хватит всего на несколько сезонов. А такая обработка – удовольствие довольно дорогостоящее. При необходимости проведения отделочных работ и наличии у постройки тамбура стоимость материалов можно смело умножать на полтора, а лучше – на два.

Древесина нуждается в качественной антисептической обработке

Металлоконструкции значительно долговечнее деревянных строений, но и дороже. Но главный их недостаток – их относительно сложно сделать разборными и мобильными. При прочих равных условиях – одинаковой отделке, коммуникациях, площадях – металлические сооружения обходятся примерно в полтора раза дороже деревянных.

Непредвиденные расходы

Еще одна часто забываемая, но достаточно серьезная и во многих случаях практически непредсказуемая статья сметы бытовки 3 на 3 своими руками – «расходники». К ним относятся скобы для степлера, скотч, гвозди и саморезы, электроды, ветро- и парозащитная пленка, утеплители.

Несколько снизить расходы можно, если нанять профессиональных строителей, но материал закупать самостоятельно. Однако в этом случае нужно хорошо разбираться в характеристиках современных строительных материалов, иначе экономия может оказаться весьма эфемерной.

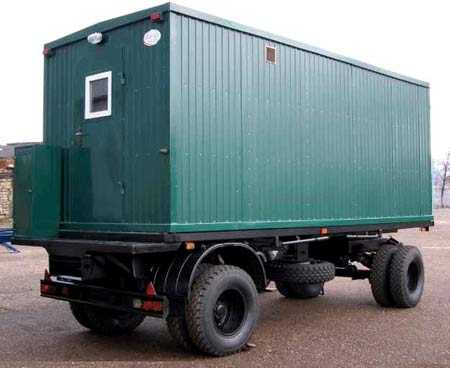

Вагончик-бытовка своими руками

Использовать под бытовку старые металлические вагончики – давняя народная традиция. При возможности купить такой готовый вагончик – очень удобный вариант, позволяющий практически не задумываться о строительстве и внутренней отделке помещения. Стоят они относительно недорого, даже с учетом доставки и погрузки-разгрузки.

Можно купить готовую вагончик-бытовку

Внутренние помещения вагончика-бытовки легко сделать своими руками. Они могут быть как совмещенными, так и раздельными, но крайне желательно наличие тамбура – в холодное время года он будет препятствовать проникновению внутрь помещений холодного воздуха.

Площадка

Фундамента под такую бытовку не требуется – достаточно очищенной и выровненной площадки. Такие вагончики устанавливаются на металлический каркас или небольшие бетонные блоки. Главное, чтобы днище вагончика не располагалось непосредственно на земле, и был промежуток в 20-30 см.

Фундамент под бытовку вагончик не требуется

Каркас

В качестве каркаса, на который будет установлен сделанный своими руками вагончик-бытовка, можно использовать элементы металлического грузового контейнера. При отсутствии такой возможности каркас может быть сооружен из деревянных брусков сечением не менее 50х50 мм.

Обшивка и полы

После установки вагончика на каркас необходимо разметить на нем места расположения окон (если нет готовых) и двери. При необходимости можно соорудить над бытовкой двускатную крышу из металлочерепицы или листовой «оцинковки». Можно устроить в вагончике-бытовке своими руками и новый пол – постелить лаги, утеплить пространство между ними и настелить чистовое покрытие (доски, ОСБ или фанеру).

До настила чистового пола нужно, опять же – при необходимости, провести работы по обшивке внешних стен вагончика. Материал используется тот, который доступен – сэндвич, ОСБ-панели, листовое железо, доски. Аналогичные операции осуществляются и с внутренними стенами бытовки. В последнюю очередь монтируют окна и коммуникации.

Баня из бытовки своими руками

«Наружное покрытие стен бани из бытовки, переделанной своими руками, должно быть ветронепроницаемым, например, из OSB-панелей»

Бытовка на приусадебном участке – это, по сути, «полуфабрикат» бани. Однако чтобы превратить ее в полноценную баню, не обойтись без небольших подготовительных строительных операций.

Итак, для того чтобы сделать баню из бытовки своими руками, потребуется:

• демонтировать декоративную обшивку внутренних стен бытовки;
• сделать полную и качественную гидроизоляцию всего строения;
• сделать надежную теплоизоляцию помещения;
• подвести коммуникации; как минимум – обеспечить канализационный слив воды;
• обеспечить естественное вентилирование подпольного пространства – для этого бытовка должна быть приподнята минимум на 30 см от земли.

Схема бани из бытовки своими руками

Лучший материал для гидроизоляции своими руками бани из бытовки – это полимерный гидробарьер. Теплоизоляцию лучше всего делать листовым полистиролом или специальными матами, не забывая про пароизоляцию; причем теплоизоляцию лучше укладывать и с внутренней, и с внешней стороны стен постройки.

Полимерный гидробарьер – лучший материал для гидроизоляции

Идеальный материал для внутренней отделки стен – деревянная «вагонка». Более красивый, но и весьма дорогостоящий вариант – обшивка внутренних стен водостойким гипсокартоном, облицованным сверху керамической плиткой. Не возбраняется и комбинация этих двух способов отделки. Наружное покрытие стен бани из бытовки, переделанной своими руками, должно быть ветронепроницаемым, например, из OSB-панелей.

Вагонка – оптимальный материал для внутренней отделки стен

Заключение

Возможных конструкций для строительства приусадебной бытовки своими руками – бесчисленное множество, поскольку использоваться может практически любой доступный материал.

Главное, соблюдайте технологию и порядок выполнения строительных операций и не забывайте, что отклонение в целях экономии от проверенных годами норм вполне может привести к очень сильному удорожанию строительства.

Фотогалерея – бытовка своими руками

yellowhome.ru

как его сделать своими руками

Бывают ситуации, когда человек нуждается во временном жилье, где можно отдохнуть от работы и провести свободное время. Особенно актуальными являются вагоны, которые используют в качестве бытовки, где проживают строители, охранники и военные. Также вагон может стать неплохим проектом дачного домика и использоваться в личных целях.

Любое строительство предполагает наличие таких элементов, как схема и чертеж. Именно графическое изображение позволяет избежать проблем при возведении бытовки. Проект по своей сути несложный, поэтому его вполне можно составить самостоятельно.

Для этого необязательно быть специалистом в черчении, достаточно знать основные конструктивные особенности вагона и суметь изобразить их на бумаге, выполнив разметку. Как сделать полноценный проект и составить чертеж правильно, разберем далее.

Содержание материала

Из каких элементов состоит вагон

На этапе планирования решается вопрос о функциональности бытовки. Именно от этого параметра зависит чертеж и общая схема. Если площадь предполагает временное жилье, сюда обязательно включают три отдельные комнаты:

• санузел;
• спальню;
• кухню.

При желании все три комнаты могут быть объединены в одну, и разделяться обычными межкомнатными ширмами. Также обращают внимание на мобильность сооружения. Если есть нужда его перемещения и постановки на колеса, то в проект добавляют еще один чертеж: разметка днища и его крепление к стенам. К отдельным элементам относят окна и двери, а также систему вентиляции, без которой сложно обойтись в столь замкнутом пространстве.

Сам по себе вагон может быть как маленьким, так и большим, предоставляя жилье максимум 5–8 людям одновременно. При присоединении колес бытовка может стать великолепным домом на колесах, благодаря которому можно путешествовать по миру вместе со своим жилищем.

Как сделать чертеж

Перед началом работы линейкой производят соответствующие замеры. Высота сооружения должна быть не менее роста человека плюс 50 см. Это создаст наиболее комфортные условия для проживания, сократив траты на дополнительные строительные материалы. Ширину дачного вагончика рассчитывают в соответствии с его назначением, также как и длину. Сюда входят такие показатели:

• Количество проживающих людей;
• Количество комнат;
• Площадь отдельных участков и общая площадь строения;
• Необходимость частой транспортировки вагона на дальние расстояния.

Когда все замеры произведены, приступают к начертанию. Заметим, что чертежи можно создать не только своими руками при помощи бумаги и карандаша, но и с помощью специальных графических редакторов. Последние значительно экономят время и позволяют производить дополнительные расчеты количества нужного строительного материала.

Если нет возможности подключить компьютерные технологии, когда создается проект бытовки, можно сделать чертеж. Основной чертеж (вид сверху) должен отображать следующие показатели:

• Стены и их толщину;
• Расположение комнат;
• Средства коммуникаций и их расположение.

Если комнат много, требуются дополнительные чертежи отдельных комнат, где более детально изображают все компоненты, вплоть до расположения мебели. Если есть возможность создания двухмерного изображения, то можно сделать чертеж своими руками наружной части вагончика, где указывается каркас, его толщина и место крепления. Такая схема более чем удовлетворительна для возведения самого примитивного вагончика, используемого в качестве бытовки.

Для чего нужен чертеж

Чертежи являются не только ориентиром при строительстве своими руками.

Они представляют собой полноценный документ, который утверждается застройщиком (при использовании в коммерческих целях). Если бытовки возводятся для домашнего пользования, их каркас может иметь различную жесткость. Для строительного проекта чертеж должен учитывать все тонкости, а также строительный материал, используемый при возведении сооружения.

Схематическое изображение наглядно показывает проектируемый объект, позволяя исключить вариант неудобств и просчетов еще на этапе планирования, экономя время на дальнейшие переделки.

Также чертежи помогают экономить. Как бы странно это ни звучало, но возвести каркас бытовки и обшить его листами металла гораздо дешевле, нежели купить уже готовый вагончик. К любому чертежу прилагается ТО (техническое обоснование), где более подробно словами описывается проектируемый вагончик.

Благодаря этому можно учесть все детали и произвести предварительный подсчет стоимости работ. Чертеж позволяет быстро и правильно собрать каркас и стены своими руками, превратив вагончик в жилую площадь. Такие бытовки, где каркас имеет дополнительные ребра жесткости можно использовать в качестве полноценных домов, дополнительно утеплив стены.

Если чертеж не удался

Если чертить самостоятельно вы не сумели, не беда. Всегда можно решить проблему как минимум двумя способами.

Вариант 1. Заказать чертеж у профессионалов. Можно обратиться в любую строительную компанию, предоставляющую услуги по проектированию и заказать нужный чертеж, который будет готов в считаные часы и с учетом личных пожеланий. В таком случае каркас, обшивка и другие комплектующие указываются, вплоть до модели и формы, в приложениях, прикрепленных к основному чертежу.

Вариант 2. Купить готовый вагон. Если своими руками, вообще, проблематично что-либо сделать (не только чертеж), то лучше не тратить время, силы и деньги, а сразу купить готовый вагончик-бытовку.

Как видим, чертеж — это важная и неотъемлемая часть стройки, роль которой сложно переоценить. Он помогает предварительно оценить будущее строение, выявить его плюсы и минусы, а также внести коррективы на бумаге, чтобы не столкнуться с проблемами при возведении металлической бытовки своими руками. Если при его создании возникают проблемы, всегда можно обратиться за помощью к специалистам, выполняющим подобные работы ежедневно.

proekt-sam.ru

Дачная бытовка своими руками: пошаговая инструкция изготовления

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.

2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.

3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol,  RockWool, «ШЭС мастер», «Технониколь» и др.

4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.

5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.

6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.

7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.

8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.

9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.

10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.

www.stroyportal.ru

Бытовка 6х3 чертеж каркас

Бытовка 6х3, чертеж, каркас конструкции выполнен из профильного металлопроката и деревянной обрешетки.

Посмотрим на рисунок.

Разборный металлический каркас бытовки состоит из шести секций. Каждая секция сварена из металлических труб прямоугольного сечения размером 25х50 (мм). Все секции скрепляются между собой болтовым соединением М12.

Деревянная обрешетка выполнена из бруса размером 30х50 (мм). Обрешетка оконных и дверных проемов устанавливается в любом удобном для Вас, месте каркаса.

Преимущества.
Такое решение, позволит легко и быстро транспортировать конструкцию к месту сборки, без применения дорогостоящих подъемных механизмов.

Чертежи секций конструкции.

ПЕРЕДНЯЯ и ЗАДНЯЯ (стены)

ВЕРХНЯЯ и НИЖНЯЯ (потолок, пол)

БОКОВЫЕ (стены)

Порядок сборки бытовки 6х3:

1. Обрабатываем секции защитным лакокрасочным покрытием три в одном (преобразователь ржавчины, грунт, лак).

2. Секция пола кладется на заранее подготовленный столбчатый или ленточный фундамент.

3. Стены между собой и полом крепятся болтовым соединением.

4. Потолок кладется на стены и крепится к ним болтовым соединением.

5. Деревянные бруски закрепляются к каркасу саморезами по металлу.

6. Обшивку и утепление пола, стен, потолка производим одним из традиционных способов, как показано на рисунке.


Заказать чертеж

Поделитесь с друзьями!

chertegnik.ru
