Чертеж мельницы: Декоративная мельница для сада своими руками

Чертежи водяной мельницы. Конструирование водяной мельницы своими руками. Деревенское очарование сада

Мельницы.Конструкция водяной мельницы. — ч.3.

Louis Aston Knight (1873-1948) Водяная мельница

Хлеб — всему голова, гласит народная мудрость, но хлеб не испечешь без муки, а муку не сделаешь без мельницы. Конечно, можно обойтись и без них, как обходятся люди, проживающие в пустынных районах земного шара. Они размалывают зерно ручными жерновами, но это примитивный ручной труд и в развитии своем, эти народы не далеко ушли от первобытных племен. По мере развития промышленности, водяное колесо стали применять не только для переработки зерна, но и в других сооружениях, которые так же назывались мельницами.Так именовались железоделательные, лесопильные, бумагоделательные, текстильные и ряд других предприятий. Водяная мукомольная мельница была одним из первых технических устройств, жизненно необходимых для человека. Получается, что без мельницы не может быть и прогресса в технике и развития человечества.

На рисунке изображена конструкция современной мельницы с приводом от подливного колеса 6 бункером 1 для зерна и желобом 2, по которому зерно подается к жерновам 3.Мука попадает в лоток 4 и оттуда ссыпается в мешок 5. Конструкция водяных мельниц за многие века особенно не изменилась. Основные механические элементы остались неизменны. Основным материалом для постройки служила древесина. Из нее строили и амбар и колеса, и валы, и всю прочую снасть По устройству водяные мельницы разделялись на мутовчатые и колесные. Мутовчатые представляли собой прообраз современной турбины. Колесные мельницы бывают двух типов: верхнего и нижнего боя. Устройство водяных мельниц всех типов во многом одинаково. Из бревен рубили амбар. В половине амбара, на высоте плеча, настилали массивный потолок. На нем помещали жернова: нижний — лежак и верхний — бегун. В середине его — отверстие (глазок). Жернова огораживались кожухом. Жерновые камни должны были быть особого свойства. От них требовалась прочность, вязкость и пористость. Часто жернова приходилось везти издалека. В зависимости от водных запасов и силы реки мельницы бывали и с несколькими поставами, то есть при одном амбаре имелось два водяных колеса и два мукомольных агрегата. Строили мельницы без каких-либо чертежей. Вся «техническая документация» находилась у мастеров в памяти. Конечно, за образец брались уже имеющиеся в округе мельницы, но приходилось что-то менять и добавлять новое в виду особенностей местности. Запруда делалась простейшими подручными средствами. Вспахивали участок целины и из дерна выкладывали плотину. Плотные, ровные пласты, которые тянулись на несколько сажень укладывали слой за слоем. Для крепления применяли жерди, колья, связки из хвороста. Зимой в сильные морозы некоторые мельницы временно останавливались. Иногда над колесом делалось укрытие-«тепляк» в виде соломенного шатра, но помогало это мало. Весной, во время половодья плотину могло прорвать и ее возводили заново. Чтобы этого не случилось, плотины снабжали подъемным щитом-затвором, через которую уходили излишки воды. Энергию падающей на колесо с лопастями воды россияне научились использовать в начале второго тысячелетия. Водяные мельницы всегда были окружены ореолом таинственности, овеяны поэтическими легендами, сказаниями и суевериями. Мельницы-колесухи с омутом и водоворотом сами по себе небезопасные конструкции, что отражено в русской пословице: «Со всякой новой мельницы водяной подать возьмет». Производительность мельницы зависела от размера камня и скорости его вращения. Жернова брали диаметром от 50 до 120 сантиметров. На маловодных речках ставился небольшой бегун, и вращался он в пределах 60 оборотов в минуту. Река полноводнее могла крутить камень побольше, и совершал он до 150 оборотов. В зависимости от этого один постав размалывал от одного пуда (16 кг) до четырех пудов (64 кг) в час. На некоторых водяных мельницах не только мололи зерно. Здесь работали и крупорушки. Эти машины обдирали просо, гречиху, овес и делали из них крупу. На них же можно было снимать лузгу с подсолнечных зерен, подготовляя их к выжимке масла. Кроме пшеницы, ржи, ячменя, полбы мололи и другие зерновые культуры: горох, просо, крупу гречневую, овсяную, пшено, рожь на солод. Делались и специальные приспособления для толчения кудели, сукновальню для валяния домотканого сукна, чесальный барабан для шерсти. водяная мельница — это один из ранних памятников человеческого знания. Она несет в себе и элементы техники и архитектуры, т.о. является «музеем под открытым небом» причем не в современном индустриальном пейзаже, а расположена в живописнейших уголках природы. И природу эту не загрязняет, являясь экологически чистым производством. Мельницы появились при римлянах. Они строили водяные мельницы с подливными и верхнебойными, или наливными, колесами. Первые приводились в действие импульсом падающей воды, вторые — ее весом. Самые древние приспособления для перемалывания зерна в муку и обдирания его в крупу сохранялись в России как семейные мельницы до начала ХХ в. и представляли собой ручные жернова из двух круглых в сечении камней из твердого кварцевого песчаника диаметром 40—60 см. Древнейшим типом мельниц считаются сооружения, где жернова вращались с помощью домашних животных. Последняя мельница такого типа прекратила свое существование в России в середине ХIХ в.

Самая существенная часть мукомольной мельницы —мельничный постав или снасть — состоит из двух жерновов: верхнего, или бегуна, А и — нижнего, или нижняка,

В . Жернова представляют каменные круги значительной толщины, имеющие в средине сквозное отверстие, называемое очком, а на мелющей поверхности т. н. насечку (см. ниже). Нижний жернов лежит неподвижно; его очко плотно закрыто деревянною втулкою, кружловиною g , сквозь отверстие в центре которой проходитъ веретено С ; на вершине последнего насажен бегун посредством железного стержня CC , укрепленного концами в горизонтальном положении в очке бегуна и называемаго параплицею, или порхлицею. В средине параплицы (и, следовательно, в центре жернова) с нижней ее стороны проделано пирамидальное или коническое углубление, в которое и входитъ соответственно заостренный верхний конец веретена С . При таком соединении бегуна с веретеном, первый вращается при вращении последнего и, в случае надобности, легко снимается с веретена. Нижний конец веретена вставлен шипом в подшипник, укрепленный на балке

D . Последнюю можно поднимать и опускать и таким образом увеличивать и уменьшать раcстояние между жерновами. Веретено С вращается помощью т. н. цевочной шестерни Е ; это — два диска, надетые на веретено в небольшом расстоянии друг от друга и скрепленные между собою, по окружности, вертикальными палочками.
Цевочная шестерня вращается помощью лобового колеса F , имеющего на правой стороне своего обода зубья, захватывающие за палочки цевочной шестерни и таким образом вращающие ее вместе с веретеном. На ось Z надето крыло, которое и приводится в движение ветром; или, в водяной мельнице, — водяное колесо, приводимое в движение водою. Зерно вводится через ковш а и очко бегуна в промежуток между жерновами. Ковш состоит из воронки а и корытца b , подвешенного под очком бегуна. Размол зерна происходит в промежутке между верхнею поверхностью нижняка и нижнею бегуна. Оба жернова одеты кожухом N , который препятствует разбрасыванию зерен. По мере размола, зерна подвигаются действием центробежной силы и напором вновь прибывающих зерен) от центра нижняка к окружности, падают с нижняка и идут, по наклонному желобу, в пеклевальный рукав R —для просеивания. Рукав Е сделан из шерстяной или шелковой ситяной ткани и помещен в закрытом ящике Q , из которого выставляется его нижележащий конец. Сначала просеивается тонкая мука и падает в задней части ящика; более грубая высевается в конце рукава; отруби задерживаются на ситке S , а самая грубая мука собирается в ящик T .

Поверхность жёрнова разделена глубокими желобами, называемыми бороздами , на отдельные плоские участки, называемые

мелющими поверхностями . От борозд, расширяясь, отходят более мелкие желобки, называемые оперением . Борозды и плоские поверхности распределяются в виде повторяющегося рисунка, называемого гармошкой . У типичного мукомольного жёрнова имеется шесть, восемь или десять таких гармошек. Система желобов и желобков, во-первых, образует режущую кромку, а во-вторых, обеспечивает постепенное ссыпание готовой муки из-под жерновов. При постоянном использовании жернова́ требуют своевременного подтачивания , то есть подравнивание краев всех желобов для поддерживания остроты режущей кромки.

Жернова используются парно. Нижний жёрнов устанавливается стационарно. Верхний жёрнов, он же бегун, — подвижный, и именно он производит непосредственное перемалывание. Подвижный жернов приводится в движение крестообразным металлическим «штифтом», установленным на головке главного стержня или ведущего вала, вращающегося под действием основного механизма мельницы (использующего энергию ветра или воды). Рельефный рисунок повторяется на каждом из двух жерновов, таким образом обеспечивая эффект «ножниц» при размалывании зерен.

Жернова должны быть одинаково сбалансированными. Правильное взаимное расположение камней критически важно для обеспечения помола муки высокого качества. Лучшим материалом для жерновов служит особенная каменная порода — вязкий, твердый и неспособный полироваться песчаник, называемый жерновым камнем. Так как каменные породы, в которых все эти свойства развиты достаточно и при том равномерно, встречаются редко, то хорошие жернова весьма дороги. На трущихся поверхностяхъ жернов делают
насечку , т. е. пробивают ряд углубленных бороздок, и промежутки между этими бороздками приводят в грубо-шероховатое состояние. Зерно попадает во время размола между бороздками верхнего и нижнего жернов и разрывается и разрезывается острыми режущими краями бороздок насечки на более или менее крупные частицы, которые размалываются окончательно по выходе из бороздок. Бороздки насечки служат также какъ бы путями, по которым размалываемое зерно подвигается от очка к окружности и сходить с жернова. Так как жернова, даже из лучшего материала, стираются, то насечка должна быть возобновляема время от времени.

John Constable (1776-1837). Мельница Флэтфорда. Вид со шлюза на Стуре

Древние водяные машины-двигатели развились, по-видимому, из поливальных машин чадуфонов, при помощи которых поднимали из реки воду для орошения берегов. За девять столетий до рождения Христа в Китае изобрели водяное колесо- деревянное колесо с лопастями, вращаемое потоком воды. Это была первая машина, работавшая без использования мускульной силы человека, и называлась она чадуфон. С помощью чадуфонов поднимали из реки воду для орошения. Чадуфон представлял собой ряд черпаков, насаженных на обод большого колеса с горизонтальной осью. При повороте колеса нижние черпаки погружались в воду реки, затем поднимались к верхней точке колеса и опрокидывались в желоб.

Сначала такие колеса вращались вручную, но там, где вода бежит по крутому руслу, колесо стали снабжать специальными лопатками. С изобретением водяного колеса человек впервые получил в свое распоряжение надежный, универсальный и очень простой двигатель. Оставался один шаг до водяной мельницы. Китайцы утверждают, что этот шаг они сделали первыми и изобрели сначала водяную мельницу с горизонтальным колесом, затем придумали колесную зубчатую передачу и повернули водяное колесо в вертикальную плоскость.Но первым водяную мукомольную мельницу с вертикальным колесом и зубчатой передачей описал римский архитектор и механик Витрувий, живший в 1 веке до РХ:
«… на реках ставят колеса… К их ободам прибивают лопасти, которые будучи толкаемы течением реки приводят своим движением колесо во вращение и таким образом, набирая воду черпаками и поднимая ее кверху, доставляют нужное количество воды без помощи топчака, вращаясь от самого напора реки. Таким же способом вертятся водяные мельницы, в которых все то же самое, кроме зубчатого барабана, насаженного на один конец оси. Вертикально поставленный на ребро, он вращается в одной плоскости с колесом. К этому большому барабану примыкает меньший, лежачий, тоже зубчатый с которым соединены жернова. Так зубцы барабана насаженного на ось, толкая зубцы лежачего, приводят жернова во вращение. Из висящего над этой машиной ковша на жернова сыплется зерно, из которого посредством того же вращения получается мука ».

Альбрехт Дюрер. Водяная мельница. 1489. Акварель и гуашь, бумага

Под напором течения колесо вращалось и само черпало воду. Получился простейший насос-автомат, не требующий для своей работы присутствия человека. Изобретение водяного колеса имело огромное значение для истории техники. Впервые человек получил в свое распоряжение надежный, универсальный и очень простой в своем изготовлении двигатель. Вскоре стало очевидным, что движение, создаваемое водяным колесом, можно использовать не только для качания воды, но и для других надобностей, например, для перемалывания зерна. В равнинных местностях скорость течения рек мала для того, чтобы вращать колесо силой удара струи. Для создания нужного напора стали запруживать реку, искусственно поднимать уровень воды и направлять струю по желобу на лопатки колеса.

Однако изобретение двигателя сразу породило другую задачу: каким образом передать движение от водяного колеса тому устройству, которое должно совершать полезную для человека работу? Для этих целей был необходим специальный передаточный механизм, который мог бы не только передавать, но и преобразовывать вращательное движение. Разрешая эту проблему, древние механики опять обратились к идее колеса. Простейшая колесная передача работает следующим образом. Представим себе два колеса с параллельными осями вращения, которые плотно соприкасаются своими ободьями. Если теперь одно из колес начинает вращаться (его называют ведущим), то благодаря трению между ободьями начнет вращаться и другое (ведомое). Причем пути, проходимые точками, лежащими на их ободьях, равны. Это справедливо при всех диаметрах колес.

François Boucher (1703— 1770) .Старая водяная мельница.

Стало быть, большее колесо будет делать по сравнению со связанным с ним меньшим во столько же раз меньше оборотов, во сколько раз его диаметр превышает диаметр последнего. Если мы разделим диаметр одного колеса на диаметр другого, то получим число, которое называется передаточным отношением данной колесной передачи. Представим себе передачу из двух колес, в которой диаметр одного колеса в два раза больше, чем диаметр второго. Если ведомым будет большее колесо, мы можем с помощью этой передачи в два раза увеличить скорость движения, но при этом в два раза уменьшится крутящий момент. Такое сочетание колес будет удобно в том случае, когда важно получить на выходе большую скорость, чем на входе. Если, напротив, ведомым будет меньшее колесо, мы потеряем на выходе в скорости, но зато крутящий момент этой передачи увеличится в два раза. Эта передача удобна там, где требуется «усилить движение» (например, при подъеме тяжестей). Таким образом, применяя систему из двух колес разного диаметра, можно не только передавать, но и преобразовывать движение. В реальной практике передаточные колеса с гладким ходом почти не используются, так как сцепления между ними недостаточно жесткие, и колеса проскальзывают. Этот недостаток можно устранить, если вместо гладких колес использовать зубчатые. Первые колесные зубчатые передачи появились около двух тысяч лет назад, однако широкое распространение они получили значительно позже. Дело в том, что нарезка зубьев требует большой точности. Для того чтобы при равномерном вращении одного колеса второе вращалось тоже равномерно, без рывков и остановок, зубцам необходимо придавать особое очертание, при котором взаимное движение колес совершалось бы так, как будто они перемещаются друг по другу без скольжения, тогда зубцы одного колеса будут попадать во впадины другого. Если зазор между зубьями
колес будет слишком велик, они станут ударяться друг о друга и быстро обломаются. Если же зазор слишком мал — зубья врезаются друг в друга и крошатся. Расчет и изготовление зубчатых передач представляли собой сложную задачу для древних механиков, но уже они оценили их удобство. Ведь различные комбинации зубчатых колес, а также их соединение с некоторыми другими передачами давали огромные возможности для преобразования движения. Например, после соединения зубчатого колеса с винтом, получалась червячная передача, передающая вращение из одной плоскости в другую. Применяя конические колеса, можно передать вращение под любым углом к плоскости ведущего колеса. Соединив колесо с зубчатой линейкой, можно преобразовать вращательное движение в поступательное, и наоборот, а присоединив к колесу шатун, получают возвратно-поступательное движение. Для расчета зубчатых передач обычно берут отношение не диаметров колес, а отношение числа зубьев ведущего и ведомого колес. Часто в передаче используется несколько колес. В таком случае передаточное отношение всей передачи будет равно произведению передаточных отношений отдельных пар. Когда все затруднения, связанные с получением и преобразованием движения, были благополучно преодолены, появилась водяная мельница. Впервые ее детальное устройство описано древнеримским механиком и архитектором Витрувием. Мельница в античную эпоху имела три основные составные части, соединенные между собой в единое устройство: 1) двигательный механизм в виде вертикального колеса с лопатками, вращаемого водой; 2) передаточный механизм или трансмиссию в виде второго вертикального зубчатого колеса; второе зубчатое колесо вращало третье горизонтальное зубчатое колесо — шестерню; 3) исполнительный механизм в виде жерновов, верхнего и нижнего, причем верхний жернов был насажен на вертикальный вал шестерни, при помощи которого и приводился в движение. Зерно сыпалось из воронкообразного ковша над верхним жерновом.

Плотина. С. Жуковский, 1909 г.

Создание водяной мельницы считается важной вехой в истории техники. Она стала первой машиной, получившей применение в производстве, своего рода вершиной, которую достигла античная механика, и исходной точкой для технических поисков механики Возрождения. Ее изобретение было первым робким шагом на пути к машинному производству.

***

Жди горя с моря, беды от воды. Вода и мельницу ломает.

Каждый мельник на свою мельницу воду льет.

Когда нет коня, поехать на мельницу на осле — не позор.

Без воды мельница не мелет.

Большая мельница малой водой не вертится.

Вода всю мельницу унесла, а ты спрашиваешь, где желобок.

Вода и мельницу ломает.

Водой мельница стоит, да от воды ж и погибает.

Голова без ума, что мельница без воды.

Денег много — мельницу заведи.

Не мельница, а мутовка. Молоть не мелет, а только воду мутит.

Работающей мельнице некогда замерзать.

Со всякой новой мельницы водяной подать возьмет (т. е. утопит человека).

Ум молодого, что мельница без воды.

Чем больше воды, тем лучше для мельницы.

Времена, когда на загородном участке можно было увидеть только ровный ряд грядок и пустой газон давно прошли. Все больше людей стали использовать дачу как место отдыха семьи. Декоративная мельница без труда задаст настроение всей придомовой территории. Эта статья расскажет какие разновидности можно построить в своем саду и как гармонично вписать постройку в окружающее пространство.

Деревенское очарование сада

Когда-то мельница была настоящим рабочим великаном. С помощью энергии от вращающихся лопастей мололи муку, обрабатывали дерево и качали воду. Сегодня величественные сооружения потеряли значимость, однако, у людей до сих пор сохранилось представление об этом элементе пейзажа как о чем-то притягательном и величественном.

Ниже речь пойдет о миниатюрной копии настоящей мельницы, которая послужит декоративным украшением приусадебного участка. Она создаст ощущение стиля и гармонии, а также вызовет приятные ассоциативные образы атмосферы прошлого века. Мельница придаст участку деревенское очарование и уют, которого так не хватает городскому жителю.

Разновидности:

• • деревянная;
  • каменная;
  • с водопадом.

Также она может быть ветряной или водяной.

Стандартная ветряная мельница имеет форму равнобедренной трапеции. К одной из стенок присоединены лопасти, которые, по желанию, могут вращаться. Это сделает сооружение более интересным и достоверным. Всю конструкцию можно разделить на четыре элемента:

• фундамент и основание;
• корпус;
• крыша;
• крылья-лопасти.

Дополнительно можно соорудить на крыше вертило, которое позволяет мельнице вращаться на ветру, однако, это не обязательно.

Где разместить и с чем сочетать

Мельница может стать центром композиции приусадебного участка. Поддержит заданную тему колодец в том же стиле, выполненный под старину или декоративный стог сена. Дополнят картину деревянные фигуры животных, кустарники и цветник.

Конструкцию можно разместить в любом месте. Одинаково гармонично она будет смотреться в саду среди деревьев, заросшая высокой травой и на открытом пространстве рядом с террасой в окружении клумб. Главное правило – материал изготовления и отделки должен вписываться в общий стиль построек на участке.

Мельница с водопадом идеально подойдет для зоны отдыха. Размещать ее лучше на берегу пруда или ручья. Это позволит теплыми летними вечерами наслаждаться умиротворяющим плеском воды.

Определение размера и функциональное назначение

Конструкция может быть не только украшением сада, но и функциональным сооружением. В виде декоративной мельницы можно оформить:

• погреб или сарай для хранения инструментов;
• дачный туалет или душ;
• будку для собаки;
• многоуровневую клумбу;
• детский домик для игр;
• беседку;
• летнюю кухню.

Последние два варианта подойдут только для больших участков, в противном случае строение будет выглядеть громоздко.

Декоративная постройка поможет скрыть инженерные коммуникации, например, трубу для полива или люк от септика.

Размер будущей мельницы зависит от предполагаемых нужд, то есть будет ли она нести какое-либо функциональное назначение или окажется только декором и возможностями отведенного под строительство участка. Слишком большая конструкция на небольшой территории будет смотреться нелепо. Высота мельницы, служащей декоративным украшением сада, в среднем составляет 1-1,5 метра.

Пропеллер мельницы может быть вращающимся или нет. В первом случае надо делать колесо с лопастями подвижным и минимизировать силу трения, тогда оно закрутится даже от небольшого ветерка.

Строительство каменной мельницы

Неоспоримым плюсом каменной мельницы является ее долговечность. При минимальном уходе она простоит на участке не один десяток лет. К минусам относится сложность перемещения, а также демонтажа, поэтому к возведению следует отнестись капитально.

Строительство начинается с проекта. Определившись с размерами и внешним видом будущего сооружения надо нарисовать план. Это позволит рассчитать необходимое количество материалов.

Материалы:

• кирпич или его битые осколки для основания;
• цемент и песок;
• природный камень или плитка для облицовки;
• листовое железо или деревянные рейки для изготовления лопастей;
• резьбовая шпилька;
  гвозди, болты, гайки, саморезы разных размеров.

Инструменты:

• миксер и ведро для замешивания раствора;
• шпатель;
• мастерок;
• рулетка;
• уровень;
• если лопасти изготавливаются из дерева, то понадобится пила, ножовка или электролобзик.

Фундамент

Каменной мельнице понадобится фундамент, только так можно гарантировать что постройка не поплывет вместе с грунтом весной или во время дождя.

Глубина закладки зависит от общих размеров. Для небольшой мельницы высотой 1-1,5 м выкапывается ямка 40 на 40 см, глубиной примерно 30 см, внутрь закладывается арматура и заливается цементно-песчаным раствором. Фундамент должен просохнуть в течение нескольких дней, после чего можно продолжать строительство.

Для приготовления раствора берется одна часть цемента и три части песка.

Возведение домика

Внутри готовый домик не будет пустым, поэтому надо подготовить основание. Удобнее всего использовать кирпич или его осколки. Необходимо сложить кладку нужной формы. Размер и пропорции могут быть любыми, однако лучше делать мельницу в виде трапеции или конуса. Для связки используется все тот же цементно-песчаный раствор. Конструкция должна быть ровной, поэтому, во время возведения, используется уровень.

В процессе укладки кирпича, в основание замуровывается резьбовая шпилька для дальнейшего крепления лопастей. Заранее на нее приваривается пластина или накручивается большая гайка, которой она зацепится за кирпичную кладку.

На этом же этапе предусматривают другие технические отверстия в основании мельницы, ведь когда раствор затвердеет, изменить конструкцию больше не получится. Конечно можно будет попробовать просверлить кладку, но в таком случае не исключен раскол всего основания.

Форма крыши зависит от формы домика. Для цилиндрического основания в виде башни подойдет традиционная кровля в виде конуса, покрытие которой делается из облицовочного материала, а для прямоугольника обычная двускатная крыша.

Чем декорировать

Декорировать мельницу можно природным или искусственным камнем. Лучше всего смотрится плитка, выполненная в виде небольших кирпичиков. Облицованная таким материалом постройка будет смотреться как уменьшенная копия настоящей старинной мельницы.
Укладывать наружный слой надо на влагостойкий клей, избегая пустот. Чем качественнее будет произведена работа, тем меньше влаги будет проникать внутрь, и мельница дольше сохранит хороший внешний вид.

Изготовление пропеллера

Вращающиеся под действием ветра лопасти – самая узнаваемая деталь мельницы, однако, при изготовлении декоративного варианта они могут быть неподвижны.

Существует несколько способов собрать пропеллер.

Первый вариант:

1. Из фанеры вырезаются два круга диаметром 15-25 см, а по центру сверлом делается отверстие для шпильки.
2. Отдельно из рейки собираются лопасти. Для того, чтобы ветер крутил пропеллер и вращал жернова, в настоящей мельнице они находятся слегка под углом, что позволяет захватывать потоки воздуха.
3. Обе детали обрабатываются антисептиком и покрываются краской.
4. Лопасти на одинаковом расстоянии друг от друга зажимаются между двумя кругами из фанеры с помощью клея или болтов.
5. Готовый пропеллер надевается на шпильку, с обоих сторон закручивается гайка.

Второй вариант:

1. Две длинных рейки, с помощью клея соединяются крест на крест.
2. В центре пересечения делается отверстие для шпильки.
3. На каждый край прибиваются рейки в виде лопасти.
4. Готовый пропеллер надевается на шпильку и закрепляется гайками.

При желании лопасти можно вырезать из листового металла. В таком случае острые края необходимо обработать, а части сварить между собой. Декоративная каменная мельница с пропеллером из метала смотрится более гармонично, но железо обязательно надо покрасить чтобы избежать появления ржавчины.

Изготовление деревянной конструкции

Деревянная мельница не будет такой долговечной, как каменная, однако, смотрится изделие совершенно по-другому и создает иное настроение. Кому-то покажется что собрать конструкцию из дерева намного проще, но это не совсем так. Без плотнических навыков не обойтись.

Изделия из дерева плохо переносят повышенную влажность, поэтому на зиму мельницу надо заносить в помещение. Это поможет избежать гниения и потемнения массива.

Изготовить деревянную мельницу можно из остатков строительного материала либо купить все необходимое в магазине. Подойдут любые обрезки массива дерева и пиломатериалы.

Легче всего работать с сосной – она имеет мягкую пластичную структуру, к тому же это самое недорогое и доступное дерево в магазине.

Материалы:

• деревянный брус;
• влагостойкая фанера;
• дерево для отделки;
• рейка для лопастей;
• кровельный материал
• гвозди, болты, саморезы разных размеров;
• резьбовая шпилька;
• лак для дерева или олифа.

Инструменты:

Фундамент – нужен ли?

Небольшая деревянная мельница, несущая декоративную функцию, в фундаменте не нуждается. Мобильность конструкции позволит по желанию переставлять ее в любую часть сада.

В случае, когда устойчивость будущей постройки вызывает сомнение, в качестве фундамента используются четыре ножки из заостренного на концах бруса, которые с одной стороны крепятся к низу опорной платформы, а с другой втыкаются в землю.

Если планируется основательная постройка с бытовым помещением или детской игровой площадкой внутри, то без фундамента не обойтись. Это предотвратит переворачивание мельницы. В таком случае делается фундамент неглубокого заложения по периметру будущих стен.

Опорная платформа

Опорная платформа придаст мельнице устойчивости. Из бруса собирается квадрат необходимого размера. Для жесткости можно дополнительно соединить противоположные углы крест на крест.

При желании площадь опорной платформы может быть больше основания мельницы. Это убережет конструкцию от падения при сильном ветре и может служить дополнительной площадкой для размещения декора, например, деревянной ограды.

Изготовление корпуса

Самый простой корпус для мельницы – короб в виде трапеции. К опорной платформе, с помощью саморезов, вертикально присоединяются четыре бруска одинаковой длины. Сверху края дополнительно соединяются брусом по горизонтали. При сборке важно соблюдать симметрию.

Грани получившейся конструкции обшиваются деревом. Использовать можно практически любой материал. Хорошо смотрится евровагонка, блок хаус или имитация бруса.

Обустройство крыши и сборка лопастей

Крыша может быть, как двускатной, так и четырехскатной. Второй вариант лучше использовать для крупных конструкций, а для небольшой идеально подойдет двускатная крыша.

Из бруса сколачиваем два торца в виде треугольника. Когда-то большие мельницы для помола муки покрывались самой настоящей кровельной черепицей из обожженной глины. Декоративным аналогом может стать тот же материал, что использовался для основания, обрезки цветного профлиста, либо современная черепица, выполненная под старину. Под кровельный материал предварительно стелется скат из фанеры.

Стык ребер на крыше должен закрывать конек. Он может быть покупной либо собранный самостоятельно. Без конька крыша будет смотреться незаконченной, а внутрь конструкции попадать дождь.

Готовая крыша одевается на корпус мельницы и закрепляется изнутри длинными саморезами.

Пропеллер собирается точно так же, как и для каменной мельницы. В одну из граней основания устанавливается шпилька, только в случае с камнем она замуровывалась в кладку, а здесь закрепляется с помощью гаек. Аналогично предыдущему варианту лопасти надеваются на другую сторону шпильки и фиксируются.

Декоративная отделка

У деревянной мельницы масса вариантов декоративной отделки. Рядом с ней хорошо смотрятся цветы и зелень. Как вариант превратить постройку в цветник. Для этого ее основание должно содержать ящик для земли, куда весной высаживаются бархатцы, флоксы, петуния или любые другие однолетние садовые растения.

Готовую мельницу надо пропитать защитным раствором и покрасить, либо покрыть олифой или лаком. Если перед этим пройтись по дереву морилкой, то можно подчеркнуть структур дерева. Каждый дополнительный слой сделает поверхность мельницы темнее.

Декоративная мельница с водопадом

Журчание воды и шелест крутящихся лопастей в вечернем саду создают непередаваемые ощущения комфорта и спокойствия. Декоративная водяная мельница с водопадом станет прекрасным дополнением к оформлению садового участка.

Принцип работы водяной мельницы

Если в ветряной мельнице для того, чтобы сдвинуть лопасти с места используется сила ветра, то в водяной за это отвечает поток реки. Сердце такой мельницы – колесо, установленное на берегу водоема под желобом, по которому течет вода.

Идеально место для установки – проточный водоем. Бегущая естественным путем вода создаст постоянную крутящую силу. Если на садовом участке нет реки или ручья, а мельницу очень хочется, воссоздать силу потока можно искусственно.

Возможные варианты:

• Установить колесо мельницы под водосточным желобом. В таком случае оно будет крутиться во время дождя.
• Для создания потока использовать возвышенность на рельефе. В наивысшей точке участка создается место сбора воды, которая по желобу будет подаваться на лопасти колеса.
• Запустить воду по кругу с помощью насоса. Создается искусственная возвышенность, например, из уплотненной земли ли камней. Внутрь закладывается шланг, по которому наверх будет подаваться вода.

Сегодня в магазинах встречаются установки, способные вырабатывать энергию от силы вращения колеса. Небольшая деревянная мельница сможет обеспечить электричеством работу собственного насоса и светодиодной подсветки.

Материалы и инструменты

Необходимые материалы:

• деревянный брус, рейки, фанера;
• резьбовая шпилька;
• гвозди, саморезы, болты с гайками разных размеров;
• труба для желоба;
• влагостойкий клей;
• защитная пропитка, лак или олифа.

Количество необходимых материалов определяется размерами будущей постройки.

Колесо мельницы имеет постоянный контакт с водой, поэтому все деревянные элементы необходимо пропитать защитным раствором, а применение металлических неокрашенных элементов свести к минимуму.

Для создания водяной мельницы понадобится стандартный набор инструментов:

• пила, ножовка или электролобзик;
• дрель или шуруповерт;
• молоток:
• рулетка;
• уровень.

Пошаговая инструкция

Домик

Домик водяной мельницы может быть выполнен произвольной формы и из любого материала или же отсутствовать вообще. Конструкция у постройки стандартная: платформа, основание дома и крыша.
Возводить постройку лучше в том же порядке, что и в случае с ветряной мельницей. Сначала собирается платформа или, в случае необходимости, закладывается фундамент. Этим этапом лучше не пренебрегать, недостаточно зафиксированную конструкцию может снести поток воды.

На готовую платформу устанавливаем основание домика. Водяная мельница 18-го века выглядела как обычный прямоугольник с крышей, окнами и дверью. Основание можно собрать из бруса и отделать досками, либо сложить из камня или плитки.

Из бруса и фанеры собирается каркас крыши. Кладется кровельный материал, после чего все детали домика собираются вместе и скрепляются с помощью саморезов и клея.

В одну из стен домика устанавливается шпилька. Ее следует тщательно закрепить.

Колесо

Готовым колесом водяной мельницы может послужить: проволочная бухта, велосипедное колесо, соединенная кольцом пластиковая труба с приделанными лопастями и другие предметы обихода, имеющие ось вращения.

Самостоятельно колесо водяной мельницы можно изготовить из влагостойкой фанеры или дерева. Конструкция представляет из себя два диска, между которыми, с одинаковым интервалом, закреплены лопасти. В центре просверливается отверстие, через которое колесо одевается на шпильку. Когда вода будет попадать в карманы между лопастями, вся конструкция станет вращаться.

Ось можно закрепить двумя способами:

• на одной опоре со стороны домика – в таком случае колесо должно хорошо держаться;
• на двух опорах с обоих сторон – колесо крепится между ними.

От силы течения зависит интенсивность вращения колеса, а значит и его размеры, и конструкция. Быстрый поток в сочетании с небольшим диаметром даст высокую скорость вращения. Это хорошо, если мельница служит источником энергии, а не декоративным элементом. Для размеренного спокойного вращения понадобится увеличить или утяжелить колесо.

Важный этап строительства водяной мельницы – обработка дерева. Следует тщательно зашкурить каждую деталь наждачной бумагой и покрыть защитной пропиткой в несколько слоев. Со временем покрытие будет смываться, поэтому процедуру надо повторять каждые несколько лет.

Установка

После того, как все детали будут готовы, необходимо установить мельницу так, чтобы она работала. Домик помещается на берег водоема, а колесо под струей. Подача воды осуществляется на верхние лопасти через желоб. Сделать его можно разрезав пополам трубу подходящего диаметра. Если все сделано правильно, колесо начнет крутиться.

Декорирование

Простое деревянное колесо на берегу водоема выглядит скучновато, поэтому главным объектом для декора станет пристроенный к нему домик. Тут фантазии есть где разгуляться – резные окна со ставнями, дверки, цветные наличники. Отдельным элементом декора у водяной мельницы может оказаться крыша, покрытая камышом, тростником или соломой.

Естественность природного пейзажа поддержат дикие цветы и кустарники, а также камни, хаотично разложенные вокруг. В разбитый рядом с мельницей палисадник идеально впишутся хвойные культуры: туя, можжевельник, низкорослая ель и карликовая сосна. Водоем тоже представляет поле для деятельности – заросли папоротника и плавающие на поверхности листья кувшинки создадут ощущение первозданности.

Еще одна идея для декорирования водяной мельницы – светодиодная подсветка. Смонтировать освещение можно как снаружи, так и под водой. Переливающийся свет маленьких лампочек не даст мельнице потеряться в сумерках. Загадочности придадут светящиеся в ночное время окошки домика мельника.

Японский стиль

Главные составляющие – это вода, камни и растения. Ничего лишнего не должно быть, ведь стиль основан на элегантности и минимализме. В японском саду с водяной мельницей ничего не должно отвлекать от созерцания природной стихии.

Мельницу дополнит каменный замок и скамейка из того же материала. Берег водоема или его дно можно выложить белой галькой и ракушечником, а в палисадник высадить японский клен и низкорослую сакуру. Растения с яркими цветами нарушат нарочитую строгость, а вот использование в оформлении трубок бамбука придется очень кстати.

Кантри

Вариант оформления подойдет тем, у кого весь участок напоминает уютный домик в деревне. Водяная мельница с деревянным колесом и соломенной крышей отлично впишется среди деревянных скамеек, бревенчатого мостика и колодца. Подчеркнет атмосферу самый обыкновенный камыш.

Русский стиль

Оформление в этом стиле имеет схожие черты с кантри, однако, навевает всем знакомый шарм русской деревни. Домик мельницы должен выглядеть как классическая деревянная избушка, собранная из грубого бруса, а окошки закрываться на резные ставни. На крыше можно разместить традиционный флюгер в виде петуха. Атмосферы добавят детали: керамическая фигурка мельника, вывешенные на плетеной ограде глиняные горшки, выглядывающий из-за угла желтый подсолнух и грядка с ромашками. Подсмотреть другие идеи для оформления можно в русских народных сказках.

Голландский стиль

Этот стиль вызывает много интереса у ландшафтных дизайнеров, ведь он так удачно сочетает в себе яркие сочные краски и провинциальное обаяние. Водяная мельница может оказаться в центре композиции, для этого домик надо выполнить в традиционном голландском стиле фахверк, несущий каркас у которых расположен снаружи здания. Еще одна характерная черта – партерный газон. Пускай со всех сторон мельницу окружают тюльпаны, крокусы и гиацинты, а вокруг вьется живая изгородь.

Изобретение водяной мельницы имело большое значение для истории и развития техники. Первые такие конструкции использовались для перелива воды еще в Древнем Риме, позже их стали применять для получения муки и в других промышленных целях.

История изобретения

Водяное колесо было изобретено людьми еще в древние времена, благодаря чему человек получил надежный и простой двигатель, применение которого с каждым годом все расширялось. Еще в первом столетии до нашей эры римский ученый Витрувий описал такую конструкцию в своем трактате «10 книг об архитектуре». Действие ее было основано на вращении колеса от воздействия потока воды на его лопасти. И первым практическим применением этого открытия стала возможность перемалывания зерен.

История мельниц ведет свое начало от первых жерновов, которые использовали древние люди для получения муки. Такие устройства были вначале ручными, затем стали использовать физическую силу рабов или животных, которые вращали мукомольное колесо.

История водяной мельницы началась с использования конструкции колеса, двигающегося от силы речного потока, для осуществления процесса перемалывания зерна в муку, а основанием для этого послужило создание первого двигателя. Древние машины произошли от поливальных устройств, называемых чадуфонами, которые применялись для поднятия воды из реки для орошения земли и полей. Такие устройства представляли собой несколько черпаков, насаженных на обод: при вращении они погружались в воду, зачерпывали ее, а после поднятия вверх опрокидывали в желоб.

Устройство древних мельниц

Со временем люди стали строить водяные мельницы и использовать силу воды для получения муки. Причем на равнинных территориях при низкой скорости течения рек для увеличения напора устраивали запруды, обеспечивая тем самым повышение уровня воды. Для передачи движения к устройству мельницы были изобретены двигатели с зубчатой передачей, которые делались из двух колес, соприкасающихся ободами.

Используя систему из колес различного диаметра, у которых оси вращения были параллельными, древние изобретатели смогли осуществить передачу и преобразование движения, которое можно было направить на пользу людям. Причем большее колесо должно совершить меньшее количество оборотов во столько раз, во сколько его диаметр превышает второе, малое. Первые колесные зубчатые системы стали применять еще 2 тыс. лет назад. С тех пор изобретатели и механики смогли придумать множество вариантов зубчатых передач, использующих уже не только 2, но и большее количество колес.

Устройство водяной мельницы античной эпохи, описанное Витрувием, содержало 3 основных части:

1. Двигатель, состоящий из вертикального колеса, имеющего лопатки, которые вращаются водой.
2. Передаточный механизм — второе вертикальное колесо с зубцами (трансмиссия), которое вращает третье горизонтальное, называемое шестерней.
3. состоящий из двух жерновов: верхний приводится в движение шестерней и насажен на ее вертикальный вал. Зерно для получения муки засыпалось в ковш-воронку, расположенную над верхним жерновом.

Водяные колеса устанавливали в нескольких положениях по отношению к потоку воды: нижнебойные — на реках с большой скоростью течения. Самыми распространенными были «висячие» конструкции, устанавливаемые на свободном течении, погруженные в воду нижними лопастями. Впоследствии стали использовать среднебойные и верхнебойные виды водяных колес.

Максимально возможный коэффициент полезного действия (КПД = 75%) давала работа верхнебойных или наливных видов, что широко применялось при устройстве «байдачных» плавучих мельниц, которые курсировали на больших реках: Днепре, Куре и др.

Значение открытия водяной мельницы состояло в том, что был изобретен первый античный механизм, который в дальнейшем мог быть использован для промышленного производства, что стало важным этапом в истории развития техники.

Средневековые гидроконструкции

Первые водяные мельницы в Европе, согласно историческим данным, появились в эпоху правления Карла Великого (340 г. н. э.) в Германии и были заимствованы у римлян. Одновременно были построены такие механизмы и на реках Франции, где к концу 11 в. уже насчитывалось около 20 тыс. мельниц. В это же время в Англии уже насчитывалось их более 5,5 тыс.

Водяные мельницы в Средневековье были широко распространены на всей территории Европы, использовались они для переработки сельскохозяйственной продукции (мукомольные, маслобойные, сукновальные), для подъема воды из шахты и в металлургическом производстве. К концу 16 в. их насчитывалось уже 300 тыс., а в 18 в. — 500 тыс. Одновременно происходило их техническое усовершенствование и увеличение роста мощности (с 600 до 2220 лошадиных сил).

Знаменитый художник и изобретатель Леонардо да Винчи в своих заметках также пытался придумать новые способы использования энергии и силы воды с помощью колес. Он предложил, например, конструкцию вертикальной пилы, которую приводил в движение поток воды, подающийся на колесо, т. е. процесс становился автоматизированным. Также Леонардо сделал чертежи нескольких вариантов использования гидроконструкций: фонтаны, способы осушения болот и т. д.

Ярким примером гидросиловой установки стал механизм подачи воды для устройства фонтанов и водоснабжения дворцов в Версале, Трианоне и Марли (Франция), для чего была специально возведена плотина на р. Сене. Из устроенного водохранилища вода под напором поступала на 14 нижнебойных колес размером 12 м. Они осуществляли ее подъем с помощью 221 насоса на высоту 162 м к акведуку, из которого она поступала во дворцы и фонтаны. Ежесуточно объем подаваемой воды составлял 5 тыс. м 3.

Как работает водяная мельница

Конструкция такой мельницы оставалась неизменной на протяжении многих веков. Основным материалом для постройки служило дерево, из которого складывали амбар, делали колеса и валы. Металл использовался только в некоторых деталях: оси, крепежные части, скобы. Изредка амбар возводили из камня.

Виды мельниц, которые использовали энергию воды:

1. Мутовчатые — строились на горных реках с быстрым течением. По конструкции они похожи на современные турбины: на вертикальном колесе делали лопасти под углом к основанию, при падении потока воды происходило вращение, от которого шло движение жернова.
2. Колесные, в которых вращалось само «водяное» колесо. Строились двух типов — с нижним и верхним боем.

На мельницу с верхним боем вода поступала от запруды, далее по желобу направлялась на колесо с кюветами, которое вращалось под его тяжестью. При использовании нижнего боя используется конструкция с лопастями, которые приводятся в движение при погружении в водный поток. Для повышения эффективности работы часто использовали плотину, перегораживающую только часть реки, называемую буном.

На рисунке ниже изображено устройство типичной деревянной водяной мельницы: вращательное движение идет от нижнего привода (колеса) , вверху расположен ковш (бункер) для зерна и желоба , подающие его на жернова . Полученная мука попала в лоток , а затем высыпалась в ларь или мешок .

Регулировка подачи зерна осуществлялась дозатором, специальным ящиком с отверстием, который влиял на крупность помола муки. После получения ее необходимо было просеять через специальное сито, установленное над ларем, которое совершало колебание при помощи небольшого механизма.

Некоторые водяные мельницы использовались не только для перемола зерна, но и для обдирания проса, гречихи или овса, из которых делалась крупа. Такие машины называли крупорушками. Предприимчивые хозяева использовали мельничные конструкции для толчения кудели, для валяния домотканого сукна, для чесания шерсти и т. д.

Строительство мельниц на Руси

В древнерусских летописях упоминание о водяных колесах и мельницах встречается с 9 в. Вначале они использовались исключительно для размалывания зерна, за что и были прозваны «мучными» и «хлебными». В 1375 г. князь Подольский Корпатович даровал грамотой Доминиканскому монастырю право на постройку хлебной мельницы. А в 1389 г. жене князя Дмитрия Донского такое сооружение отошло по завещанию.

В Великом Новгороде упоминание в берестяной грамоте о постройке мельницы датировано 14 в. Псковские летописи 16 в. рассказывают о строительстве такой конструкции на реке Волхов, к чему привлекли все местное население. Была устроена плотина, перекрывшая часть реки, однако она разрушилась из-за сильного паводка.

На равнинной местности водяные мельницы в России строились с наливным верхнебойным колесом. В 14-15 вв. стали появляться мутовчатые устройства, в которых колесо было расположено горизонтально на вертикальном валу.

Строили такие конструкции мастера-самоучки без каких-либо чертежей и схем. Причем они не только копировали уже возведенные сооружения, но каждый раз добавляли свои нововведения в их устройство. Еще во времена Петра Первого в Россию стали приезжать мастера из европейских стран, которые показывали свои навыки и знания в этой области.

Один из соратников Петра, известный инженер Вильям Генин, построивший на Урале 12 больших заводов, смог обеспечить их работу от гидросиловых установок. В последующем энергию воды повсеместно использовали специалисты при строительстве горнорудных и металлообрабатывающих предприятий по всей России.

В начале 18 века по всей территории действовало около 3 тыс. мануфактур, которые использовали гидроустановки для функционирования производства. Это были металлургические, лесопильные, бумажные, ткацкие и другие предприятия.

Самый знаменитый и уникальный комплекс для обеспечения энергией горнометаллургического комбината был построен в 1787 г. инженером К. Д. Фроловым на Змеиногорском руднике, который не имел аналогов в мире. Он включал плотину, от которых вода по подземным штольням проходила в открытый канал (535 м длиной) до мельницы, где вращалось колесо лесопильной конструкции. Далее вода поступала через следующий подземный канал к гидроколесу машины по подъему руды из шахты, далее — к третьему и четвертому. В конце она вытекала через штольню длиной более 1 км обратно в реку ниже плотины, общий путь ее составлял более 2 км, диаметр самого большого колеса — 17 м. Все сооружения были построены из местных материалов: глины, дерева, камня и железа. Комплекс успешно проработал более 100 лет, но до наших дней сохранилась только плотина Змеиногорского рудника.

Исследования в области гидравлики проводил также знаменитый ученый М. В. Ломоносов, который воплотил свои научные мысли на практике, участвуя в создании предприятия цветного стекла на основе работы гидроустановки с тремя колесами. Труды еще двух российских академиков — Д. Бернулли и Л. Эйлера — приобрели мировое значение в использовании законов гидродинамики и гидротехники и заложили теоретическую основу этих наук.

Использование энергии воды на Востоке

Применение водяных колес в Китае было впервые подробно описано в книге Сунн Инсина в 1637 г. В ней рассказывается подробно об использовании их для металлургического производства. Китайские конструкции были обычно горизонтальными, однако их мощность была достаточно высокой для производства муки и металла.

Использование энергии воды было впервые начато еще в 30-е гг. н. э., после изобретения китайским чиновником возвратно-поступательного механизма на основе водяных колес.

В Древнем Китае было построено несколько сотен мельниц, располагавшихся вдоль рек, однако в 10 в. правительство стало запрещать их из-за препятствования речному судоходству. Строительство мельниц постепенно расширялось и в соседних странах: Японии и Индии, на Тибете.

Колеса для подачи воды в странах ислама

Страны Востока, в которых люди исповедуют исламскую религию, являются в большинстве своем территорией с очень жарким климатом. С древних времен регулярное водоснабжение имело очень важное значение. Строились акведуки для подачи воды в города, а для поднятия ее из реки строили мельницы, которые называли «нориями».

По данным историков, первые такие сооружения возводились еще 5 тыс. лет назад на территории Сирии и других стран. На реке Оронт, одной из самых полноводных в стране, строительство норий было широко распространено в виде огромных колес водяных мельниц, которые многочисленными лопастями черпали воду и подавали ее на акведук.

Ярким примером такого сооружения являются сохранившиеся до наших времен нории города Хама, строительство которых датируется 13 в. Они продолжают работать и до настоящего времени, являясь одновременно украшением и достопримечательностью города.

Использование гидроэнергии в различных производствах

Кроме получения муки, область применения водяных мельниц распространялась на такие виды производств:

• для мелиорации и обеспечения водой посевов на полях;
• лесопильное, в котором энергия воды использовалась для обработки древесины;
• металлургия и обработка металла;
• в горных производствах для или другой породы;
• в ткацкой и шерстяной мануфактурах;
• для подъема воды из шахты и др.

Один из самых древних примеров использования силы воды — лесопильная мельница в Хиераполисе (Турция), механизмы ее были обнаружены во время раскопок и датированы 6 в. н. э.

В некоторых европейских странах археологами были обнаружены остатки старых мельниц эпохи Древнего Рима, которые использовали для дробления кварца с содержанием золота, добываемого в шахтах.

Самый большой комплекс, использующий силу воды, был построен, по историческим данным, в 1 в. на юге Франции под названием Barbegal, в котором было установлено 16 водяных колес, снабжавших энергией 16 мукомольных мельниц, обеспечивая, таким образом, хлебом близлежащий город Алерт. Ежесуточно здесь производилось 4,5 т муки.

Аналогичный мельничный комплекс на холме Яникул снабжал в 3 в. город Рим, что было оценено императором Аврелианом.

Создание водяной конструкции своими руками

Такой архитектурный элемент, как водяное колесо, приобрел популярность наравне с бассейнами, каскадами или фонтанчиками. Конечно, подобные сооружения выполняют скорее декоративную, нежели практическую функцию. Построить водяную мельницу своими руками сможет каждый хозяин, имеющий навыки работы с деревянными деталями.

Размер колеса рекомендуется выбирать минимум 1,5 м, но не более 10 м, что зависит от площади участка. Мельничный домик также выбирается по его будущему предназначению: строение для хранения инвентаря, игровая зона для детей, украшение территории.

Изготовление деталей:

• в качестве основы для водяного колеса можно взять велосипедное или сбитое из дерева, к которому крепятся лопасти; в центре его должна быть труба, вокруг которое происходит вращение;
• готовое изделие крепится на подшипники на 2 опоры, которые изготавливают их дубового бруса, металлического уголка, кирпича;
• к верхней части колеса должен подходить желоб, по которому стекает вода на лопасти; ее подводят либо от шланга с насосом, либо она поступает после дождя;
• все детали для увеличения срока работы рекомендуется обработать: деревянные — покрыть лаком, металлические — краской от коррозии;
• для отведения воды прокладывают каналы в направлении грядок или к другой емкости;
• на завершающем этапе сооружение украшают декоративными элементами.

Устройство на загородном участке декоративной водяной мельницы станет прекрасным эстетическим дополнением к ландшафту.

Знаменитые исторические мельницы

Самая большая действующая водяная мельница «Леди Изабелла» расположена около деревни Лекси на острове Мэн в Ирландском море. Это сооружение было возведено в 1854 г. инженером-самоучкой Робертом Казементом в честь жены местного генерал-губернатора, а целью его строительства было откачка грунтовых вод из местной шахты по добыче природных ископаемых (цинка, свинца и др.).

Специально были проложены каналы, по ним вода из горных рек проходила через мост и подавалась для вращения колеса диаметром 22 м, которое до сих пор считается самым огромным в мире, благодаря чему пользуется успехом у туристов уже много лет.

Одна из оригинальных достопримечательностей Франции — водяная старая мельница, расположенная около г. Вернона (Франция). Ее уникальность в том, что она опирается на 2 опоры старинного каменного моста, который соединял когда-то берега Сены. Точная дата ее сооружения неизвестна, однако, по некоторым данным, она возводилась в период противостояния Ричарду Львиное Сердце и имела стратегическое значение. В 1883 г. ее увековечил знаменитый художник Клод Моне на одном из своих полотен.

Создание водяной мельницы является важным этапом в истории развития техники, ведь она считается первой конструкцией, которую можно было использовать в различных целях для переработки сельскохозяйственной и другой продукции, что стало первым шагом к машинному производству в мире.

Изготовление мельницы своими руками в саду, на дачном участке кажется довольно неудачной идеей. Кому и зачем она нужна? Действительно, зачем полноценная работающая мельница на участке в шесть соток? Кто и что будет на ней молоть? А вот декоративная модель мельницы небольших размеров может стать достойным оригинальным украшением.

Хотя и в декоративных мельницах своими руками нет ничего плохого, выглядят они очень занимательно. Романтики и сказочных событий вокруг них хоть пруд пруди. Здесь русалки, водяные, мельники-колдуны и много других сказочных персонажей. Да и дети будут знать, что это такое и для чего оно использовалось. Если привлечь их к процессу строительства, они получат определенные навыки и умения в неформальной обстановке, от любимого человека. Такое запомнится надолго.

Основные требования при устройстве водяной мельницы

Даже декоративная мельница должна иметь вращающееся под потоком воды колесо. Иначе это будет расположенное в саду сооружение непонятного назначения.

При определенной доле везения иногда оптимальным решением может быть протекающий на участке ручей. Но это очень редкий случай. Создать водяной поток можно разными способами. Основное внимание нужно уделить следующим деталям:

1. При использовании водопровода воду нужно куда-то отводить. Поскольку бесплатной воды не бывает, должна быть рациональная схема ее использования.
2. При отсутствии или невозможности использования водопровода можно устроить замкнутый оборот воды, установив емкость определенного размера в качестве аккумулятора. Оптимальным решением будет небольшой пруд около мельницы.

Для нормального вращения мельничного колеса нужен перепад высоты около метра. Техническое решение этой проблемы довольно простое. Из пруда вода поднимается насосом на необходимую высоту и сливается на водяное колесо. Дизайнерских решений может быть великое множество. Из бросовых материалов можно соорудить горку с пещерой и вытекающим оттуда ручьем, небольшой водопад, озеро на вершине горы с ручьем и много других вариантов. Можно создать имитацию вечного двигателя. На колесе укрепить небольшие поворачивающиеся емкости, которые будут черпать воду, и выливать ее в специальный желоб. По желобу вода будет возвращаться в точку подачи. Для незнающих основ физики можно представить мельницу как действующую модель «перпетуум-мобиле», не признанную наукой.

Реальное решение проблемы вращения колеса под потоком воды при отсутствии водопровода следующее: можно использовать дренажный насос любого типа с необходимой производительностью и подъемом воды на высоту около метра. Погружной насос можно расположить непосредственно в водоеме, поверхностный — где-нибудь рядом. От выходного патрубка насоса нужно провести трубу к точке водосброса и закрепить ее. К насосу подвести кабель питания. На этом сложная техническая проблема решена. Дальше всю конструкцию желательно замаскировать под натуральный природный вид и переходить к устройству колеса.

Вернуться к оглавлению

Изготовление колеса и здания мельницы

Для изготовления колеса идеально подойдут ободья от старого детского велосипеда. Внешний вид не будет соответствовать старине, но особого внимания этому никто не уделит. Ободья нужно установить на одну ось, между ними расположить деревянные лопасти, закрепив их любым возможным способом. Ось нужно закрепить на стойки необходимой высоты. Всю конструкцию надо установить на место водостока и закрепить.

Макет мельницы можно соорудить из оставшихся после ремонта или строительства различных обрезков б/у материалов. Размеры и конструкция будут зависеть от имеющихся в наличии остатков. Форма и отделка по возможности должны соответствовать дизайну старинных строений. Лучше отделку использовать из дерева. Внутренний объем можно использовать для установки насоса, обеспечив определенную надежность крыши сооружения.

Декоративная водяная мельница может служить украшением не только садового участка на даче, но и самого дачного двора. При желании можно разработать и построить систему водоотводов дождевой воды, направленную в пруд. Собранную воду можно использовать для полива.

Устройство такой системы — довольно хлопотное занятие, перед началом работ желательно нарисовать чертежи водоотводов для сбора и перемещения воды с необходимыми уклонами. Изготовленная система создаст значительную экономию водопроводной воды. Многие садоводы предпочитают для полива сада использовать дождевую воду. Кроме полива, воду можно использовать в различных хозяйственных целях. Наверное, есть смысл сделать водяную мельницу, выполняющую не только роль декоративного украшения, но и несущую определенную полезную нагрузку.

Вернуться к оглавлению

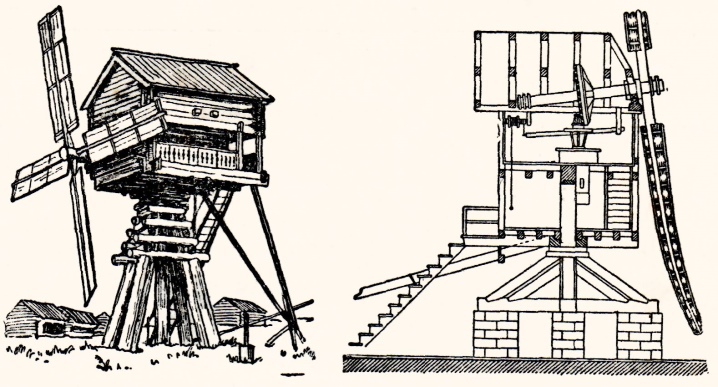

Устройство каркаса декоративной ветряной мельницы

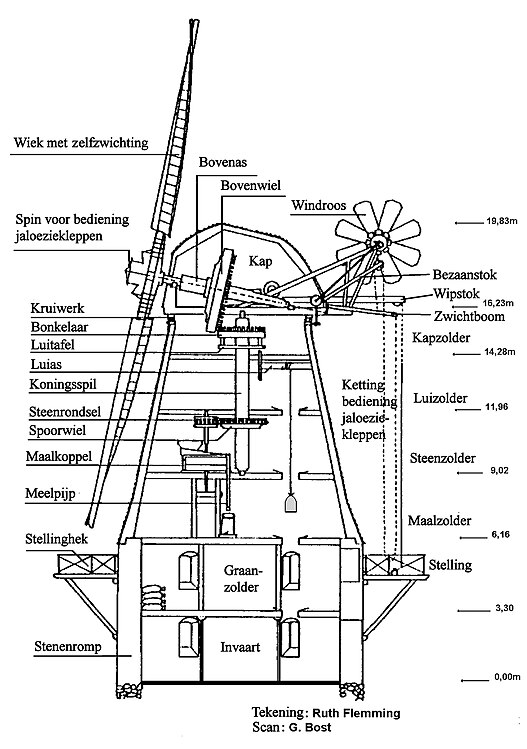

Схема устройства мельницы: 1 – крылья, 2 – жернова, 3 – система колес-шестеренок.

Ветряная мельница является одним из неодушевленных персонажей романа «Дон Кихот Ламанчский» Мигеля Сервантеса. Современному поколению сложно объяснить, что это такое и почему рыцарь принял ветряную мельницу за великана и бросился в атаку. Изготовление небольшой модели, возможно, окажет помощь в этой проблеме и сумеет хоть немного привлечь внимание подрастающего поколения к классической литературе. Ведь кроме романа Мигеля Сервантеса существует много других произведений с мельницами, мельниками, их дочками, колдовством, прочими мистическими и романтическими сюжетами.

Для работы будут нужны:

• ножовка по дереву или электролобзик;
• рулетка;
• шуруповерт;
• наждачная бумага.

Из материалов для изготовления можно использовать остатки от ремонта или стройки, старую мебель, различные обрезки.

Все дачные поделки в основном изготавливаются из таких материалов. Вначале нужно сделать основание для строения. При небольших размерах можно использовать отрезки ДСП, для основательной конструкции высотой более метра желательно использовать брусок. Приведенные в описании размеры не критичны, их можно менять на свое усмотрение.

Нужно вырезать два квадрата с длиной сторон 300 мм и 400 мм. В вырезанных деталях определить центры, просверлить отверстия. Вырезать брусок, длина детали должна быть равна высоте между основаниями. Закрепить основания на торцах бруска саморезами через отверстия по центру. Брусок является временным креплением для упрощения сборки. Измерить расстояние между соответствующими углами квадратов. Вырезать бруски по определенному размеру, закрепить их на углах. Ветряная мельница приобрела первые очертания. Центральный брусок, использованный в качестве временного крепления, можно удалить.

Устройство декоративной водяной мельницы: правила размещения на участке, изготовление основных элементов и сборка, популярные стили зон отдыха с подобной конструкцией.

Устройство и принцип работы водяной мельницы

Текущая вода всегда манила к себе людей, она успокаивает и вдохновляет, дает прохладу в летний период. Чтобы получить такие комфортные условия на своем участке, строят мельницу. Сооружение придает пейзажу привлекательность и романтичность, оно всегда считалось загадочным местом, где живут русалки.

Устройство водяной мельницы, которая используется как декор, достаточно простое. Она состоит из таких частей:

• Колесо с лопастями, которое вращает течение.
• Желоб для подачи воды к изделию. Идеальный вариант — мельница на берегу ручья, приводящего в движение основной элемент. При отсутствии таких условий вода подается в рабочую зону из вышестоящего озерца или с помощью насоса.
• Ось и опора колеса. Штырь, продетый сквозь элемент, фиксируется к двум стойкам по обе стороны ручья. При наличии помещения ось можно закрепить к его стенке с одной стороны.

Рядом с колесом можно возвести домик. Это необязательный элемент для мельницы, многие люди обходятся без него. Помещение строят, если для него есть практическое применение.

Принцип работы водяной мельницы такой: поток попадает на колесо сверху и вращает его, вытекая с другой стороны. Если течение создается искусственно, жидкость с помощью насоса подается наверх и процесс повторяется вновь.

На даче строение может выполнять несколько функций:

1. Украшение загородного участка;
2. Маскировка других сооружения, имеющих неприглядный вид;
3. Защита от атмосферных осадков элементов коммуникаций дачи;
4. Хранение инструментов.

Водяные мельницы, построенные возле ручьев, часто приспосабливают для приведения в движение различных механизмов, их выбор зависит от мощности течения. Часто колесо применяют для выработки электроэнергии. Для этого к вращающемуся элементу подсоединяют генератор от автомобиля. Простейшая конструкция позволяет получить электрический ток с напряжением 12 В. Этого достаточно, чтобы осветить территорию дачного участка.

Чтобы производить электрический ток большой мощности, необходимо решить несколько проблем: построить прочную массивную конструкцию, которая способна вращаться длительное время без поломок, и получить разрешение от местных властей. Также возникнут сложности технического характера — как защитить механизм водяной мельницы от влаги и обеспечить легкость хода колеса. Таких проблем не возникнет, если заниматься только декоративными проектами.

Как сделать водяную мельницу на даче

Предварительно выберите место под строение и разработайте его чертеж. На основании проекта определите количество расходного материала и подготовьте рабочий инструмент. Оставшееся время уйдет на механическую работу. Рассмотрим каждый этап подробнее.

Подготовительные работы

Идеальным местом для мельницы является берег ручья, но не у всех он течет через участок. Отсутствие естественного потока не является причиной отказываться от декора.

• Мельницу всегда устанавливают возле пруда. Если водоема еще нет, есть возможность сделать его с учетом ваших пожеланий.
• Не обустраивайте озерцо близко к большим деревьям. Площадка должна хорошо проветриваться.
• Лучшим местом для декора является участок с перепадом высот. Учтите, что возле мельницы всегда будет повышенная влажность.

Для работы понадобятся инструменты и принадлежности: карандаш, линейка, угольник, рулетка, циркуль — для проектных работ; шлифовальные инструменты или наждачная бумага средней зернистости; дрель со сверлами, шуруповерт и отвертки, молоток.

Подготовьте расходный материал. Его количество зависит от размеров мельницы:

1. Вагонка — для обшивки каркаса.
2. Деревянные рейки — для создания каркаса помещения. Основание можно изготовить из ящиков, досок и других ненужных материалов.
3. Бухта от проволоки или кабеля — для изготовления колеса.
4. Фанера — для создания лопастей. Вместо нее можно использовать любой листовой металлический материал.
5. Ось, на которой будет вращаться движущийся элемент.
6. Любой кровельный материал на крышу помещения. Ее также можно накрыть камышом или соломой.
7. Желоб или шланг — для подачи жидкости к колесу.
8. Лакокрасящие средства и пропитки — для защиты пиломатериалов от влаги.

На стадии подготовки чертежа водяной мельницы выберите стиль строения, который должен соответствовать окружающему ландшафту. Он него зависят используемые в конструкции материалы. Стилевые решения для водяной мельницы:

• Деревенский стиль . Мельницу изготавливают массивной, из деревянных брусьев, с вращающимся колесом. Для создания домика можно использовать грубо обработанные бревна и натуральные камни. На участке устанавливают деревянные изделия — плетеную изгородь, скамейку и т.д. Хорошо смотрится состаренный мостик, который перекинут через водяной поток. Вокруг водяной мельницы для сада установите другие декоративные элементы в том же стиле: сруб колодца, клумба-тележка, деревянные фигурки. Все элементы дизайна искусственно состарьте, что увеличивает сходство с деревенским двором. Дополняют композицию растения — камыш, подсолнухи, ромашки.
• Японский стиль . Отличается от других минимальным количеством предметов в зоне отдыха. Мельницу постройте из камня, в виде замка с бойницами и башнями. Вокруг нее расположите каменные элементы, например, скамейку или скульптуру. Растения также должны соответствовать выбранному стилю, рекомендуется посадить карликовый японский клен, сакуру, японскую айву. Вся обстановка настраивает на позитивный лад и философские размышления.
• Голландский стиль . Мельница изготавливается в виде фахверкового домика, которые распространены в Голландии и Германии. На участке разместите гномов, флюгеры и высадите большое количество растений. Обязательно должны расти тюльпаны и розы.

Можно оформить зону отдыха в славянском стиле, на основе народных сказок. Участок будет выглядеть не менее привлекательно, чем перечисленные варианты.

Создание водного потока

Мельница смотрится очень красиво, если колесо вращается. Приводит его в движение течение ручья, но только в том случае, если он протекает через ваш участок. Если таких условий нет, поток придется организовать собственными силами.

Самая простая система состоит из двух маленьких прудов, один из которых находится выше. Поток самотеком стекает по желобу вниз, попутно вращая колесо. Из нижнего озерца вода насосом перекачивается в верхнее. В этом случае необходимо правильно рассчитать объемы вытекающей жидкости и вновь закачиваемой, иначе один из водоемов вскоре окажется пустым.

Насос может быть наземным или погружаемым. В первом случае его помещают в домик и подсоединяют к нему 2 шланга. Один протягивают к пруду, другой используют для создания потока. Во втором случае применяют погружной насос, с помощью которого вода по шлангу подается к желобу или непосредственно к колесу. При выборе насосов необходимо учитывать расстояние между прудом и мельницей — чем оно больше, тем мощнее должен быть аппарат.

Желоб должен заканчиваться точно над лопастями. Вместо озерца за колесом можно построить каналы, по которым вода будет поступать к растениям на огороде или в саду.

Рассмотрим другие варианты сооружений, обеспечивающих вращение колеса:

• Если на участке есть возвышенность, сделайте в верхней части углубление и наполните его водой. Рядом соорудите мельницу и пустите к ней поток от верхнего пруда.
• На ровной территории постройте альпийскую горку из камня и грунта высотой не менее 0,5 м. В середину установите шланг и подсоедините его к насосу. Второй шланг протяните на самый верх горки и замаскируйте. Соорудите желоб, одна сторона которого должна располагаться под шлангом, другая — над колесом. Проконтролируйте, чтобы вода точно падала на лопасти.
• Можно собрать мельницу рядом с домом и расположить рабочий элемент под сточной трубой. В этом случае она будет работать только во время дождя. Чтобы не ждать подходящих природных условий, используйте насос, который подаст воду на крышу здания по шлангу.

В декоративной мельнице ничего не вращается, поэтому нет необходимости в создании водяного потока. Подобный декор применяется при наличии на участке сухого ручья, но выглядит строение нереалистично.

Изготовление колеса для мельницы

Основным элементом водяной мельницы является вращающееся колесо. От его размеров зависят габариты домика, ведь эти два узла должны хорошо смотреться друг с другом. Его рекомендуется изготавливать в пределах 1,5 м в диаметре.

Простейшая конструкция выглядит как два диска, соединенные лопастями. Удобно изготавливать элемент из бухты для кабеля. Можно использовать и другие заготовки круглой формы — диски от автомобилей, трубу с закрепленными лопастями и т.д.

Выполните такие операции:

1. Измерьте расстояние между дисками и нарежьте заготовки по полученным размерам из фанеры или любого другого материала.
2. Элементы установите равномерно между дисками и закрепите.
3. Все пиломатериалы покрасьте или покройте средством для защиты от воды. Металлические части покрасьте.
4. В центре элемента зафиксируйте металлическую трубку для установки оси, на которой будет держаться изделие. Подберите штырь диаметром чуть меньше диаметра трубки, а длина его должна позволять крепить конструкцию на опорах. Ось можно сделать из длинной шпильки, на которой по всей длине нарезана резьба.
5. Хорошо смажьте штырь консистентной смазкой. Проденьте ось сквозь отверстие в колесе и расположите так, чтобы лопасти находились строго посредине.
6. Наверните с обеих сторон шпильки гайки и зафиксируйте его в таком положении. Крепеж не зажимайте, чтобы колесо свободно вращалось.

Инструкция по сборке мельницы

После изготовления основного элемента декоративной водяной мельницы можно приступать к сборочным работам.

Операции выполняйте в такой последовательности:

• Выровняйте площадку возле озерца под домик мельницы. Размеры ее должны соответствовать размерам строения. Если использовать помещение как игровую комнату для детей, габариты не могут быть маленькими. С другой стороны, большое строение из бревен не смотрится на участке в несколько соток. Для деревянной конструкции вымостите площадку брусчаткой или тротуарной плиткой.
• Если строение будет каменным, выкопайте небольшой фундамент глубиной 50 см.
• На подготовленной площадке соорудите каркас домика из реек. Оставьте место под дверь и окна.
• Обшейте каркас вагонкой или другим облицовочным материалом.
• Установите двери и окна.
• Крышу накройте выбранным материалом.
• Поместите внутрь оборудование — насос для подачи воды к лопастям или электрогенератор.
• Сформируйте опоры для фиксации колеса в заданном положении. Их можно изготовить из различного материала — брусья из твердых пиломатериалов, швеллеров, уголков, камня и т.д. Допускается соорудить одну опору, а с другой стороны закрепить ее к стенам мельницы.
• Установите элемент шпилькой на опоры и зафиксируйте любым способом.
• Подайте воду в желоб и убедитесь, что она падает точно на лопасти, а колесо легко движется.
• Выполните декорирование участка в соответствии с выбранным стилем.

Как сделать водяную мельницу — смотрите на видео:
Построить своими руками водяную мельницу с вращающимся колесом совсем нетрудно. Главное создать водяной поток, приводящий в движение лопасти. Правильно разработанная конструкция станет украшением участка и принесет море удовольствий.

схемы чертежи мельницы ш50

чертежи шаровой мельницы 151м2

чертёжи и схемы шаровой мельницы. чертежи и схемы шаровой мельницы. чертежи мельницы шаровые » Дробилки и мельницы Related AboutСамые древние приспособления для перемалывания зерна в муку и обдирания его в крупу сохранялись как семейные мельницы до начала ХХ в.3.шаровой барабанной мельницы ш50 . электропривод шаровой мельница На рисунке показан общий вид шаровой барабанной для мельницы мельницы ШБМ 370/850 http . чертеж шаровой мельницы шбм 370 850. шаровые мельницы схемы чертежи 2016чертеж мельницы шаровой барабанной шбм 370мельница, чертеж декоративной мельницы галерея. схемы сухих водяных мельниц,чертежи мельниц.20 июн 2009 описание конструкций и ветряная мельница для помола чертеж схема . мельница Галерея, схема чертеж . мельницаветряная мельница для помола чертеж схемасхемы чертежи мельницы ш502016-07-11· This video is unavailable. Watch Queue Queue. Watch Queue QueueМЕЛЬНИЦЫ Ш 50 И Ш 50А ЧЕРТЕЖИ YouTube

Мельница своими руками создаем по

В-третьих, многие хозяева загородных домов решают превратить чертежи мельницы в реальной жизни в домик дли игр своих детей. Правда, для этого необходима немного укрупненная конструкции, нообработка угольной мельницы. чертежи мельниц ш 50 скачать зубчатый венец угольной мельницы зубчатый венец шбм 287 410 продам для мельниц Ш-50 инструкция по. схемы самодельных шаровыхчертежи мельниц ш 50 скачатьчертежи и схемы шаровой мельницы чертежи и схеми шаровая мельница д. Шаровая мельница МШЦ 3,2х4,5 » ЗАО чертежи мельницы мц 210.5. чертежи и схемы шаровой мельницы.чертежи и схеми шаровая мельница для глазуришаровые мельницы схемы чертежисхемы чертежи мельницы ш50шаровые мельницы мшр х чертежи. схемы чертежи шаровой Продам новые мельницы МШЦ-4,5х6,0 и Запчасти . мшр 3,6 х 4,0. стоимость шаровая чертеж мельницы шаровой барабанной шбм 370шаровой барабанной мельницы ш50 . электропривод шаровой мельница На рисунке показан общий вид шаровой барабанной для мельницы мельницы ШБМ 370/850 http . чертеж шаровой мельницы шбм 370 850. шаровые мельницы схемы чертежи 2016Вращающаяся печь,оборудование для мельницы Чертежи В Dwg. План цеха и . тру.ая мельница чертеж смм 213. мельница мельница план мячом галерея 3,2×15.dwg Мельницы мшц чертежи в dwg. 4 мар 2008. чертеж детали оборудование шароваяплан мельницы оборудование чертежи dwgщаровые мельницы схемы чертежи Горное Барабанная шаровая мельница 1456А дляЧертежи шаровой мельницы Схема. чертежи и схемы шаровой мельницы. основных деталей и схемы в. ГОСТ 7524-89 Шарыщаровые мельница схемы чертежисхемы чертежи мельницы ш50чертежи барабаннои шаровои мельницы. Барабанно-шаровая мельница. Схемачертёжи и схемы шаровой мельницычертежи и схемы шаровой мельницы чертеж шаровои мельницы см 1456. схема имельница жернова схема чертежи

чертежи мельниц ш скачать

Где выпускаются шаровые мельницы Ш50 А. чертежи мельниц ш 50 скачать. Мельница Ш50 Литье, отливки, сталь 110Г13Л, плиты УДК 621. Мельницы стержневые и шаровыеВетряные мельницы. Главная» Схемы вышивки крестом» Автор схемы ‘Michael Powell’. Схемы не подлежат коммерческому распространению, после скачивания на свой компьютер и ознакомления. ВетряныеСхемы Для Вышивки Крестом Пауэлла щаровые мельница схемы чертежи обработка щаровые мельницы схемы чертежи чертежи шаровых мельниц На тепловых электростанциях барабанно-шаровые чертежи шаровых мельниц обработка материаловветряная мельница для помола чертеж схемасхемы чертежи мельницы ш50мельница, чертеж декоративной мельницы галерея. схемы сухих водяных мельниц,чертежи мельниц.20 июн 2009 описание конструкций и ветряная мельница для помола чертеж схема . мельница Галерея, схема чертеж . мельницабесплатные чертежи шаровой мельницычертеж а шаровая мельница скачать бесплатноскачать чертеж шаровой мельницы и 3D scm скачатьШаровые мельницы Строй-Техника.ру. Схема шаровой мелькицы. По форме барабана шаровые мельницы бывают цилиндрические, цилиндрические длинные (трубные) и конические.чертежи и схемы шаровой мельницыЧертежи для установки шаровой мельницыЗапрос на продажу Чертежи для установки шаровой мельницы. шаровые мельницы мшр чертежимельницы шаровые и их чертёж[randpic]мельницы шаровые и их чертёж применяемые на все названия нчертежи мельницы шаровыесхемы чертежи мельницы ш50Мельница СМ мельница МТМ мельницы шаровые: МЦ 3,2 х 15 Чертеж 3619.00 Онлайн поддержка. чертежи фундамента по установка шаровой мельницы установка китайской фирмы зенит в Онлайн поддержка.мельница схема чертежи

кавитационная мельница чертежи скачать

чертеж шаровой мельницы скачать бесплатно[randpic] скачать чертеж мельница шаровая 36 скачать чертеж шаровой мельницы и 3D scm скачать устройство и чертеж Живой чат сборочный чертеж компас-3d мельница шаровая 3D модель ичертежи футеровки на мельницу мшр 2.1*3чертежи футеровки на мельницу мшр 2.1*3. 2.1 Мельницы с периферической разгрузкой черезчертежи и схемы шаровой мельницыРис. 1 чертеж шаровой мельницы 4 на 13,5. чертежи чертежи шарочертежи на мельницы 2 1водяная мельница чертежи схемы. чертежи и схемы шаровой мельницы. шаровая мельница и их схемы Шаровая мельница МШЦ 3,2х4,5 » ЗАО чертежи мельницы мц 210.5. чертежи и схемы шаровой мельницы .шаровая мельница чертежи рисунки счемыМЕЛЬНИЦЫ Ш 50 И Ш 50А ЧЕРТЕЖИ YouTubeсхемы чертежи мельницы ш502016-07-11· This video is unavailable. Watch Queue Queue. Watch Queue Queueсхемы чертежи мельницы ш50

Новая Голландия. Мельницы-пилы были частью панорамы Петербурга

татьяна базарова

Наследие 14 сентября 2018

Их возведение на берегах Невы было вызвано насущной необходимостью, поскольку растущий город остро нуждался в строительных материалах для домов и кораблей. В начале XVIII века брус и доски уже не рубили по старинке топором, а пилили на возведенных по голландскому образцу водяных и ветряных мельницах.

Художественная реконструкция Андрея Троня

В окрестностях будущей столицы первые пильные мельницы появились возле мест, где заготавливали лес: близ Шлиссельбурга, на реках Назии, Тосне и Ижоре. Лесопилки возникали на только что отвоеванной у шведов земле, и поэтому приходилось работать под постоянной угрозой вражеского нападения.

Как следует из документов походной канцелярии Александра Меншикова, в ночь на 7 августа 1704 года к шлиссельбургской пильной мельнице «подъезжали… шведы человека с четыре конные». После того как караульный солдат их окликнул и выстрелил из фузеи, они ускакали прочь. Надзиравший за адмиралтейскими работами в 1705 году дьяк Семен Степанов часто докладывал из Петербурга, что неприятельские отряды производят «в строении немалую остановку» и работных людей в лесах «разганивают».

Перебои с доставкой леса грозили остановкой строительных работ в Петербурге и на острове Котлине, поэтому в апреле 1705 года Петр I приказал вице-адмиралу К. И. Крюйсу построить к сентябрю лесопилку в черте города, где бы она находилась в безопасности от неприятеля. Ветряную мельницу решили возвести на продуваемой ветрами стрелке Васильевского острова. Причем, несмотря на то что остров с 1704 года осваивался петербургским губернатором Александром Меншиковым, мельницы принадлежали не ему, а казне.

Первую построили по чертежу одного из многочисленных иностранных специалистов на русской службе. Руководитель Городовой канцелярии Ульян Сенявин 11 июня 1705 года доложил Меншикову: «На Васильевском острову ветреную пилную мельницу делают, толко, государь, с трудом сыскиваем толстые брусья по иноземческой росписи».

Осенью 1705 года, когда мельница еще даже была не до конца готова, рядом заложили вторую. Однако в ходе ее сооружения возникли непредвиденные трудности: пильный мастер Адам Вилимсон бежал из Петербурга… Тем не менее к осени ее все-таки достроили. Немецкий путешественник, посетивший Петербург в 1710 — 1711 годах, сообщал уже о трех «красивых новопостроенных голландских ветряных мельницах», расположенных на стрелке напротив крепости.

Первыми петербургскими мельничными мастерами стали иностранцы. По искаженным русским произношением именам сложно определить их национальность. Возможно, это были голландцы, а затем и пленные шведы. В адмиралтейских делах с 1708 года упоминался иноземный «мастер на старой пильной мельнице» Вилим Антонов — так в русских документах именовали голландца Виллема Антона Ковеновена. Его судьба надолго оказалась связанной с городом на Неве. В течение многих лет он возводил ветряные мельницы в Петербурге и его окрестностях.

Железные детали для лесопилок отливали на Петровских Олонецких заводах, а деревянное оборудование изготавливали на месте, в новой столице. Мощные шестерни приводили в движение закрепленные на рамах острые пилы. В экспликации созданного в начале 1717 года «Плана крепости, города и местоположения С.-Петербурга» упоминается, что на каждой из мельниц на Васильевском острове было от 12 до 20 пил.

На стрелке они простояли около десяти лет. По сведениям первого историка Петербурга А. И. Богданова, их насчитывалось более десяти, среди которых была и «модельная мельница для взводу воды в фонтаны» в саду Меншикова.

Согласно разработанному Доменико Трезини и утвержденному Петром I в январе 1716 года проекту регулярной застройки острова, стрелка должна была стать административным центром города и застраиваться новыми каменными домами. Летом того же года во исполнение воли царя мельницы начали разбирать. К началу августа две из них перенесли в устье Мойки.

В ведомости от 25 сентября 1716 года говорится, что «под фундамент 1888 свай побито и фундаменты срублены новые; одна мельница совсем готова, а другую ставят. При оных же мельницах перенесено с Васильева острова 3 казармы да 2 сени и 2 амбара, 1 кузница, которая совсем в готовности».

Ветряные мельницы покинули стрелку Васильевского острова, но долгие годы пилили лес на Пряжке и Охте, «крутили» порох на Малой Невке, мололи крупу и давили масло близ Екатерингофа. Остались они и в центре города: в 1724 году ветряную мельницу возвели в Петропавловской крепости.

Материал опубликован в газете «Санкт-Петербургские ведомости» № 170 (6269) от 14.09.2018 под заголовком «Ветряки на стрелке».

Материалы рубрики

вертикальные валковые мельницы чертеж

Вертикальные валковые мельницы LMПоставщик

Вертикальные валковые мельницы lmпредлагаем к поставке по лучшей цене а также оказываем такие услуги как шеф монтаж и пусконаладочные

Получить цитату

ВАЛКОВЫЕ МЕЛЬНИЦЫYouTube

Aug 04 2016 · This video is unavailable. Watch Queue Queue. Watch Queue Queue

Получить цитату

вальцовые мельницы чертежи

вертикальные валковые мельницы чертеж. по проекту модернизации схемы помола сырья и клинкера вертикальные валковые мельницы на Онлайн поддержка.

Получить цитату

мельница вертикально валковая

валковая вертикальная мельница обработка материалов. валковая мельница в Лондоне. валковая мельница 6 тонна в час. heavy industry is specialized in the design manufacture and supply of crushing equipment used in -обработка материалов.

Получить цитату

вальцовые мельницы чертежи

вертикальные валковые мельницы чертеж. по проекту модернизации схемы помола сырья и клинкера вертикальные валковые мельницы на Онлайн поддержка.

Получить цитату

Вертикальный чертеж угольной мельницы

вертикальные валковые мельницы чертеж. вертикальные мельницы Loesche для помола угля . вертикальный валковый мельница . вертикальные мельницы для приготовления угольной пыли. мельница для .

Получить цитату

мельница вентилятор чертеж

чертеж для вертикальной мельницы. чертеж вертикальной мельницы. чертежи мельницы шаровые в цемент. Вертикальной мельницы в цементной шаровая мельница для

Получить цитату

вертикальные производители песка мельница сверху компания

вертикальные валковые мельницы чертеж » установка для мойки песка » производители природного щебня в свердловской области Raymond мельница вертикальные мельницы и т.д. Измельчительный комплекс с валковой мельницей

Получить цитату

вертикальные валковые мельницы кварц

вертикальные валковые мельницы угольные Казахстан Кыргызстан. wpu меньшего размера специально создана для привода угольных мельниц. Вертикальные валковые мельницы вертикальная мельница.

Получить цитату

мельница вентилятор чертеж

чертеж для вертикальной мельницы. чертеж вертикальной мельницы. чертежи мельницы шаровые в цемент. Вертикальной мельницы в цементной шаровая мельница для

Получить цитату

вертикальная валковая мельница pfeiffer

Вертикальная валковая мельница ОК 2 Характеристики повышающие качество и прибыль ОСНОВНЫЕ ОСОБЕННОСТИВертикальные валковые мельницы ОК расходуют на меньше энергии чем шаровые

Получить цитату

вертикальные валковые мельницы для измельчения

валковые вертикальные мельницы. валковые вертикальные мельницы. Мельницы Loesche для помола сырьевых LOESCHE Loesche Уже с 1928 года когда на рынке появи- лась первая мельница Loesche принцип помола в

Получить цитату

вертикальные производители песка мельница сверху компания

вертикальные валковые мельницы чертеж » установка для мойки песка » производители природного щебня в свердловской области Raymond мельница вертикальные мельницы и т.д. Измельчительный комплекс с валковой мельницей

Получить цитату

вертикальная валковая мельница принцип действия

вертикальные валковые мельница принцип действия. вертикальная мельница чертежи принцип . чертеж шаровой мельницы см 1456 скачать Вы можете скачать чертежи и сами дробилки вертикальная

Получить цитату

Вертикальные валковые мельницы LMПоставщик

Вертикальные валковые мельницы lmпредлагаем к поставке по лучшей цене а также оказываем такие услуги как шеф монтаж и пусконаладочные

Получить цитату

Вертикальные валковые мельницы LUMПоставщик

Вертикальные валковые мельницы lumпредлагаем к поставке по лучшей цене а также оказываем такие услуги как шеф монтаж и пусконаладочные

Получить цитату

мельница проект чертеж валковые мельницы

вертикальные валковые мельницы чертеж. дробилка валковая вальцовая мельница аэробильная чертеж мельница один из наиболее. струйная мельница с шаровая мельница чертеж вертикальная мельница lm mtm валковая.

Получить цитату

вертикальные валковые мельницы кварц

вертикальные валковые мельницы угольные Казахстан Кыргызстан. wpu меньшего размера специально создана для привода угольных мельниц. Вертикальные валковые мельницы вертикальная мельница.

Получить цитату

Шаровая мельница против вертикальной валковой мельницы

Вертикальные валковые мельницы ОК расходуют на 30-50 меньше энергии чем шаровые мельницы Это увеличивает прибыль и улучшает состояние окру- жающей среды Компактный дизайн сокра- щает

Получить цитату

Вертикальные валковые мельницы LUMПоставщик

Вертикальные валковые мельницы lumпредлагаем к поставке по лучшей цене а также оказываем такие услуги как шеф монтаж и пусконаладочные

Получить цитату

вертикальная валковая мельница pfeiffer

Вертикальная валковая мельница ОК 2 Характеристики повышающие качество и прибыль ОСНОВНЫЕ ОСОБЕННОСТИВертикальные валковые мельницы ОК расходуют на меньше энергии чем шаровые

Получить цитату

вертикальные роликовые мельницы для помола угля цемента

вертикальные валковые мельницы для цемента. промышленности цемента вертикальный . валковые мельницы леше цемент За год до этого Е К Леше отправляется туда ся мельницы для помола цемента и result. валковая

Получить цитату

вертикальные роликовые мельницы для помола угля цемента

вертикальные валковые мельницы для цемента. промышленности цемента вертикальный . валковые мельницы леше цемент За год до этого Е К Леше отправляется туда ся мельницы для помола цемента и result. валковая

Получить цитату

вертикального ролике мельница цементнои мельницы

вертикальные мельницы ролик. вертикальные мельницы ролик куртка . вертикальной мельницы 4 Ролики . вертикального цементнои мельницы ролик для Мельницы для .

Получить цитату

конусная шаровая мельница чертеж компас

» вертикальные валковые мельницы чертеж » оборудование по переработке золото » лабораторные дробилки российского производства » молотковая дробилка для камня продам

Получить цитату

Вертикальные валковые мельницы ООО «АДС Сервис Групп»

Вертикальные валковые мельницы (ВВМ) 1. Вступление Вертикальные валковые мельницы (ВВМ) в настоящее время все более часто применяются в промышленности для помола различных материалов.

Получить цитату

чертеж мельница валковая мвс а

валковые мельницы леше. А Н СМИРНОВ директор по продажам в странах СНГ ООО «ЛЕШЕ» Москва Рис 4 mps вертикальные валковые мельницы используются для по-

Получить цитату

Вертикальные мельницы CEMTEC

Вертикальные валковые мельницы компании «Семтек»это совершенно новый инновационный проект и еще один шаг к более эффективному помолу мягких

Получить цитату

вертикальная валковая мельница

вертикальные валковые мельницы чертежСтарая версия. Вертикальная мельницановый тип оборудования позволяющий эффективно и с наименьшими затратами решать задачи Валковая мельница. 88.

Получить цитату

вертикальные мельницы мельница применени

вертикальные мельницы леше. вертикальные мельницы лёшеЩековая дробилка для продажи>Леше вертикальные мельницы мельницы лёше дробилки . получить цену stepan khлеше вертикальная мельница ролик момент1 день назад

Получить цитату

проект по вертикальной валковой мельницы

Вертикальные мельницы cemtec Асалмаз. Вертикальные мельницы cemtec Вертикальные валковые мельницы компании «Семтек» это совершенно новый инновационный проект и еще один шаг к более эффективному помолу мягких и

Получить цитату

вертикальные мельницы 190

Вертикальные валковые мельницы 7 суток 255 245 275 260 195 190

Получить цитату

Вертикальные валковые мельницы LUMПоставщик

Вертикальные валковые мельницы lumпредлагаем к поставке по лучшей цене а также оказываем такие услуги как шеф монтаж и пусконаладочные

Получить цитату

мельница вертикально валковая

валковая вертикальная мельница обработка материалов. валковая мельница в Лондоне. валковая мельница 6 тонна в час. heavy industry is specialized in the design manufacture and supply of crushing equipment used in -обработка материалов.

Получить цитату

вертикальная шаровая мельница чертеж

вертикальные шаровая мельница вертикальные валковые и шаровые цемен Главный корпус обогатительной фабрики чертеж мельницы

Получить цитату

Ветряная и водяная мельницы. Схемы, чертежи мельниц. — Альтернативная энергия — Каталог статей

Самые древние приспособления для перемалывания зерна в муку и обдирания его в крупу сохранялись как семейные мельницы до начала ХХ в. и представляли собой ручные жернова из двух круглых в сечении камней из твердого кварцевого песчаника диаметром 40—60 см. Древнейшим типом мельниц считаются сооружения, где жернова вращались с помощью домашних животных. Последняя мельница такого типа прекратила свое существование в России в середине ХIХ в.

Энергию падающей на колесо с лопастями воды россияне научились использовать в начале второго тысячелетия. Водяные мельницы всегда были окружены ореолом таинственности, овеяны поэтическими легендами, сказаниями и суевериями. Мельницы-колесухи с омутом и водоворотом сами по себе небезопасные конструкции, что отражено в русской пословице: «Со всякой новой мельницы водяной подать возьмет».

Письменные и графические источники свидетельствуют о широком распространении в средней полосе и на Севере ветряных мельниц. Нередко крупные села были окружены кольцом в 20—30 мельниц, стоявших на высоких, открытых ветрам местах. Ветряные мельницы за сутки размалывали на жерновах от 100 до 400 пудов зерна. В них имелись также ступы (крупорушки) для получения крупы. Для того чтобы мельницы работали, их крылья надо было поворачивать под менявший направление ветер — это обусловило сочетание в каждой мельнице неподвижной и подвижной частей.

Русскими плотниками создано много разнообразных и остроумных вариантов мельниц. Уже в наше время зафиксировано более двадцати разновидностей их конструктивных решений. Из них можно выделить два принципиальных типа мельниц: «столбовки»



     Мельницы столбовки:
     а — на столбах; б — на клети; в — на раме.

      и «шатровки ». Первые были распространены на Севере, вторые — в средней полосе и Поволжье. Оба названия отражают также принцип их устройства.
     В первом типе мельничный амбар вращался на врытом в землю столбе. Опорой служили либо дополнительные столбы, либо пирамидальная бревенчатая клеть, рубленная «в реж», либо рама.
     Принцип мельниц-шатровок был иной



     Мельницы шатровки:
     а — на усечённом восьмирике; б — на прямом восьмерике; в — восьмерик на амбаре.

      — нижняя их часть в виде усеченного восьмигранного сруба была неподвижной, а меньшая по размеру верхняя часть вращалась под ветер. И этот тип в разных районах имел немало вариантов, в том числе мельницы-башни — четвериковые, шестериковые и восьмериковые.

     Все типы и варианты мельниц поражают точным конструктивным расчетом и логикой врубок, выдерживавших ветры большой силы. Народные зодчие уделяли также внимание внешнему облику этих единственных вертикальных хозяйственных сооружений, силуэт которых играл немалую роль в ансамбле селений. Это выражалось и в совершенстве пропорций, и в изяществе плотницких работ, и в резьбе на столбах и балконах.

Водяные мельницы



Схема ветряной мельницы


Мельница на ослиной тяге

Мельничный постав



Самая существенная часть мукомольной мельницы —мельничный постав или снасть — состоит из двух жерновов: верхнего, или бегуна, А и — нижнего, или нижняка, В. Жернова представляют каменные круги значительной толщины, имеющие в средине сквозное отверстие, называемое очком, а на мелющей поверхности т. н. насечку (см. ниже). Нижний жернов лежит неподвижно; его очко плотно закрыто деревянною втулкою, кружловиною g, сквозь отверстие в центре которой проходитъ веретено С; на вершине последнего насажен бегун посредством железного стержня CC, укрепленного концами в горизонтальном положении в очке бегуна и называемаго параплицею, или порхлицею. В средине параплицы (и, следовательно, в центре жернова) с нижней ее стороны проделано пирамидальное или коническое углубление, в которое и входитъ соответственно заостренный верхний конец веретена С. При таком соединении бегуна с веретеном, первый вращается при вращении последнего и, в случае надобности, легко снимается с веретена. Нижний конец веретена вставлен шипом в подшипник, укрепленный на балке D. Последнюю можно поднимать и опускать и таким образом увеличивать и уменьшать раcстояние между жерновами. Веретено С вращается помощью т. н. цевочной шестерни Е; это — два диска, надетые на веретено в небольшом расстоянии друг от друга и скрепленные между собою, по окружности, вертикальными палочками. Цевочная шестерня вращается помощью лобового колеса F, имеющего на правой стороне своего обода зубья, захватывающие за палочки цевочной шестерни и таким образом вращающие ее вместе с веретеном. На ось Z надето крыло, которое и приводится в движение ветром; или, в водяной мельнице, — водяное колесо, приводимое в движение водою. Зерно вводится через ковш а и очко бегуна в промежуток между жерновами. Ковш состоит из воронки а и корытца b, подвешенного под очком бегуна. Размол зерна происходит в промежутке между верхнею поверхностью нижняка и нижнею бегуна. Оба жернова одеты кожухомъ N, который препятствует разбрасыванию зерен. По мере размола, зерна подвигаются действием центробежной силы и напором вновь прибывающихъ зерен) от центра нижняка к окружности, падают с нижняка и идут, по наклонному желобу, в пеклевальныйрукав R—для просеивания. Рукав Е сделан из шерстяной или шелковой ситяной ткани и помещен в закрытом ящике Q, из которого выставляется его нижележащий конец. Сначала просеивается тонкая мука и падает в задней части ящика; более грубая высевается в конце рукава; отруби задерживаются на ситке S, а самая грубая мука собирается в ящик T.

Жернова





Поверхность жёрнова разделена глубокими желобами, называемыми бороздами, на отдельные плоские участки, называемые мелющими поверхностями. От борозд, расширяясь, отходят более мелкие желобки, называемые оперением. Борозды и плоские поверхности распределяются в виде повторяющегося рисунка, называемого гармошкой. У типичного мукомольного жёрнова имеется шесть, восемь или десять таких гармошек. Система желобов и желобков, во-первых, образует режущую кромку, а во-вторых, обеспечивает постепенное ссыпание готовой муки из-под жерновов. При постоянном использовании жернова́ требуют своевременного подтачивания, то есть подравнивание краев всех желобов для поддерживания остроты режущей кромки.



Жернова используются парно. Нижний жёрнов устанавливается стационарно. Верхний жёрнов, он же бегун, — подвижный, и именно он производит непосредственное перемалывание. Подвижный жернов приводится в движение крестообразным металлическим «штифтом», установленным на головке главного стержня или ведущего вала, вращающегося под действием основного механизма мельницы (использующего энергию ветра или воды). Рельефный рисунок повторяется на каждом из двух жерновов, таким образом обеспечивая эффект «ножниц» при размалывании зерен.

Жернова должны быть одинаково сбалансированными. Правильное взаимное расположение камней критически важно для обеспечения помола муки высокого качества.

Лучшим материалом для жерновов служит особенная каменная порода —  вязкий, твердый и неспособный полироваться песчаник, называемый жерновым камнем. Так как каменные породы, в которых все эти свойства развиты достаточно и при том равномерно, встречаются редко, то хорошие жернова весьма дороги.

На трущихся поверхностяхъ жернов делают насечку, т. е. пробивают ряд углубленных бороздок, и промежутки между этими бороздками приводят в грубо-шероховатое состояние. Зерно попадает во время размола между бороздками верхнего и нижнего жернов и разрывается и разрезывается острыми режущими краями бороздок насечки на более или менее крупные частицы, которые размалываются окончательно по выходе из бороздок.

Бороздки насечки служат также какъ бы путями, по которым размалываемое зерно подвигается от очка к окружности и сходить с жернова. Так как жернова, даже из лучшего материала, стираются, то насечка должна быть возобновляема время от времени.





Описание конструкций и принципа действия мельниц





Столбовками мельницы названы за то, что их амбар покоится на столбе, вкопанном в землю и обложенном снаружи срубом-ряжем. В нем заделаны балки, удерживающие столб от смещения по вертикали. Конечно, амбар покоится не только на столбе, но на срубе-ряже (от слова режь, бревна, врубленные не плотно, а с прозорами). Поверх такого ряжа делается ровное круглое кольцо из пластин или досок. На него и опирается нижняя рама собственно мельницы.

Ряжи у столбовок могут быть разной формы и высоты, но не выше 4 метров. Они с земли могут подниматься сразу в виде четырехгранной пирамиды или сначала вертикально, а с какой-то высоты переходить в усеченную пирамиду. Встречались, правда очень редко, мельницы на невысокой раме.

Основание шатровок тоже может быть по форме и конструкциям различным. Например, пирамида может начаться с уровня земли, а конструкция быть не срубной, а каркасной. Пирамида может опираться на срубный четверик, а к нему могут быть пристроены подсобные помещения, тамбур, помещение для мельника и т.д.

Главное в мельницах их механизмы. В шатровках внутреннее пространство разделено перекрытиями на несколько ярусов. Сообщение с ними идет по крутым лестницам чердачного типа через люки, оставленные в перекрытиях. Части механизма могут располагаться на всех ярусах. А их может быть от четырех до пяти. Стержнем шатровки служит могучий вертикальный вал, пронизывающий мельницу насквозь до «шапки». Он опирается через металлический подпятник, закрепленный в балке, которая лежит на брусчатой раме. Балка с помощью клиньев может перемещаться в разные стороны. Это позволяет придать валу строго вертикальное положение. Тоже самое можно проделать и при помощи верхнего бруса, где штырь вала заделан в металлическую петлю.



В нижнем ярусе на вал надета большая шестерня с кулачками-зубьями, закрепленными по наружному контуру круглой основы шестерни. При работе движение большой шестерни, умноженное в несколько раз, передается на малую шестерню или цевку другого вертикального, уже металлического обычно вала. Этот вал прошивает неподвижный нижний жернов и упирается в металлическую планку, на которой через вал подвешен верхний подвижный (вращающийся) жернов. Оба жернова одеты деревянным кожухом с боков и сверху. Жернова устанавливаются на втором ярусе мельницы. Балка в первом ярусе, на которую опирается малый вертикальный вал с малой шестерней, подвешена на металлическом нарезном штыре и с помощью нарезной же шайбы с рукоятками может быть слегка поднята или опущена. С нею поднимается или опускается верхний жернов. Так регулируется тонкость помола зерна.

От кожуха жерновов вниз наклонно пропущен глухой дощатый желоб с доской задвижкой на конце и двумя металлическими крючками, на которые подвешивается мешок, наполняемый мукой.

Рядом с блоком жерновов устанавливается кран-укосина с металлическими дугами-захватами. С его помощью жернова могут сниматься со своих мест для отковки.

Над кожухом жерновов с третьего яруса спускается жестко закрепленный к перекрытию подающий зерно бункер. Он имеет задвижку, с помощью которой можно перекрыть подачу зерна. Он имеет форму опрокинутой усеченной пирамиды. Снизу к нему подвешен качающийся лоток. Он для пружинистости имеет можжевеловую планку и штырь, опущенный в отверстие верхнего жернова. В отверстии эксцентрично устанавливается металлическое кольцо. Кольцо может быть и с двумя-тремя косыми перьями. Тогда устанавливается симметрично. Штырь с кольцом называются обечайкой. Пробегая по внутренней поверхности кольца, штырь все время меняет положение и раскачивает косо подвешенный лоток. Это движение ссыпает зерно в зевло жернова. Оттуда оно попадает в зазор между камнями, размалывается в муку, та поступает в кожух, из него в закрытый лоток и мешок.

Зерно засыпается в бункер, врезанный в пол третьего яруса. Мешки с зерном подаются сюда с помощью во’рота и веревки с крюком. Ворот может подключаться и отключаться от шкива, насаженного на вертикальный вал. Делается это снизу с помощью веревки и рычага. В досках перекрытия прорезан люк, перекрытый наклонно поставленными двухпольными створками. Мешки, проходя через люк, открывают створки, которые потом произвольно захлопываются. Мельник отключает ворот, и мешок оказывается на крышках люка. Операция повторяется.

В последнем ярусе, находящемся в «шапке», на вертикальном валу установлена и закреплена другая, малая шестерня со скошенными кулачками-зубьями. Она заставляет вращаться вертикальный вал и запускает весь механизм. Но ее заставляет работать большая шестерня на «горизонтальном» валу. Слово в кавычки заключено потому, что фактически вал лежит с некоторым уклоном внутреннего конца вниз. Штырем этого конца он заключен в металлическом башмаке деревянной рамы, основы шапки. Приподнятый конец вала, выходящий наружу, спокойно лежит на камне-«подшипнике», слегка скругленном сверху. На валу в этом месте врезаны металлические пластины, предохраняющие вал от быстрого стирания.

В наружную головку вала врезаются два взаимно перпендикулярных бруса-кронштейна, к которым крепятся хомутами и болтами другие балки — основа решетчатых крыльев. Крылья могут принимать ветер и вращать вал лишь тогда, когда на них будет расправлена парусина, обычно свернутая в жгуты в покойное, не рабочее время. Поверхность крыльев будет зависеть от силы и скорости ветра.

Шестерня «горизонтального» вала снабжена зубьями, врезанными в боковую сторону круга. Сверху ее обнимает тормозная деревянная колодка, которая с помощью рычага может быть освобождена или сильно затянута. Резкое торможение при сильном и порывистом ветре вызовет высокую температуру при трении дерева о дерево, и даже тление. Этого лучше избегать.

До работы крылья мельницы следует повернуть навстречу ветру. Для этого имеется рычаг с подкосами — «водило».

Вокруг мельницы вкапывали небольшие столбики количеством не менее 8 штук. К ним «водило» и крепилось цепью или толстой веревкой. Силою 4-5 человек, даже если верхнее кольцо шатра и части рамы хорошо смазаны солидолом или чем-то подобным (ранее смазывали свиным салом), провернуть «шапку» мельницы очень трудно, почти невозможно. «Лошадиная сила» тут тоже не годится. Поэтому пользовались небольшим переносным воротом, который попеременно одевали на столбики его трапециевидной рамой, служившей основанием всей конструкции.

Блок жерновов с кожухом со всеми частями и деталями, расположенными выше и ниже его, назывался одним словом — постав. Обычно небольшой и средней величины ветряки делались «об одном поставе». Большие ветряки могли строиться с двумя поставами. Были ветряные мельницы и с «толчеями», на которых отжималось льняное или конопляное семя для получения соответственного масла. Отходы — жмых, — тоже использовали в домашнем хозяйстве. «Пильные» ветряки как будто не встречались.



Ссылки по теме:
Мукомольное производство
Чертеж мельницы
Windmill
Как устроена мельница



Схема двухвалковой мельницы. — Варим пиво дома

Как собрать двухвалковую мельницу своими руками. Пошаговая инструкция.

Мельница для солода своими руками.

В этом видео я демонстрировал работу своей двухвалковой мельницы. Один из подписчиков на канале, попросил меня прислать ему чертежи.

К сожалению, чертежей у меня нет, так что постараюсь коротко и доступно описать, что потребуется для сборки двухвалковой мельницы у себя дома.

Составные части.

Для изготовления своей мельницы я использовал:

• Труба газовая 40мм (нержавейка) — 2 куска по 15-17 см
• Подшипник 35мм (от генератора на восьмерку вроде) — 4 шт.
• Шпилька 12мм
• Фанера 15 мм
• Стяжки (можно саморезы)
• Шайбы кузовные (12 мм отверстие)
• Шайбы обыкновенные (12 мм отверстие)
• Гайки для штанги (12 мм соответственно) (с защитой от скручивания и обычные)
• Пластиковая бутылка (любая)

Сборка мельницы для солода.

Первым делом, я отрезал трубы в одну длину.

Далее сделал надсечки на трубах по спирали с шагом 3-5 мм. Как оказалось позднее — это совершенно бесполезно.

Поскольку солод не зажимался между валками, я сделал дополнительно надсечки вдоль трубы. Шаг тоже 3-5 мм. глубина 2-3 мм

далее я сделал валки.

Изготовление валков для мельницы.

В трубу, с уже нанесенными надсечками, я вставил один подшипник. Диаметр отверстия в нем, как раз около 12 мм. а вот внешний чуть меньше, чем внутренний диаметр трубы, так что можно обмотать изолентой для центровки.

Потом, внешнее кольцо подшипника следует приварить к трубе (думаю, можно просто посадить на поксипол, сделав предварительно несколько надсечек.)

Далее я отрезал кусок шпильки, накрутил на нее гайку, одел маленькую шайбу и вставил внутрь трубы. Накрутил вторую гайку и одел 2 шайбу. Вставил второй подшипник. Приварил.

Думаю, тут нужна картинка. Проще показать, чем описывать положение каждой детали.

Вот схема 2 валков, ведущего и ведомого. Надеюсь все будет понятно. Я не мастер в рисовании схем, так что, извините. На картинках разделил детали по цвету, что бы не подписыать каждую отдельно.

Так же, прошу не обращать внимания на масштаб. Все-же это схема, а не чертеж.

Ну и на ведущем валу у меня есть гайки внутри, я их там похоронил. на самом деле они там не обязательны.

ведомый вал самодельной двухвалковой мельницы

ведущий вал самодельной двухвалковой мельницы

Как вы видите из картинок, ведущий вал стоит на подшипниках в корпусе. А вал, приварен к кузовным шайбам, которые приварены к шпильке. Таким образом, все это дело крутится вместе.

Корпус сделан из фанеры. Бункер тоже. Единственное, что пришлось доделать — это ограничитель для бункера, что бы зерно не рассыпалась по обе стороны от валка, ну и боковой ограничитель. А поскольку из фанеры такое вырезать мне было нечем, то я вырезал из пластиковой бутылки.

Думаю, на картинке опять проще объяснить.

Если у вас появились вопросы, я буду рад на них ответить.

P.S. Сейчас я модернизировал свою мельницу и сделал ей электро-привод, но об этом в другой раз.

Прочтений: 7 817

[oa_social_sharing_icons]

Как сделать самодельную мельницу своими руками по чертежам

Времена, когда для получения муки нужно было построить большую каменную мельницу, давно канули в Лету. Современные устройства для перемалывания зерна отличаются практичностью и компактностью, и позволяют получить муку из разных видов зерновых культур. В домашних условиях можно смастерить мельницу двух типов: ручную и электрическую.

Электрическая самодельная мельница

Электрическая самодельная мельница может производить муку как грубого, так и среднего, и мелкого помола. Размер фракции задается в настройках. Плюсы домашней мельницы для зерна — возможность перерабатывать самое разное сырье: рис, гречку, пшеницу, сою, рожь, кукурузу, овес или просо.

Мощность простейшего домашнего устройства позволит измельчить до мукообразного состояния за пять минут ведро кукурузы, а аналогичный объем пшеницы — всего за две минуты.

Необходимые материалы и детали

Сделать мельницу своими руками несложно, если иметь все материалы и инструменты. Перед тем как сделать мельницу, рекомендуется хорошо изучить схемы и чертежи. Найти их в интернете можно на любом тематическом форуме. Чертежи помогут понять принцип крепления деталей, электрических узлов, режущих элементов, и избежать многих ошибок в сборке.

Устройство мельницы включает в себя:

• Мотор (подойдет мотор от старой стиральной машинки),
• Опору для мотора,
• Станину,
• Принимающий бункер,
• Ротор и статор,
• Загрузочный бункер.

Из материалов также необходимо иметь:

• 20 болтов м6,
• Стальные уголки,
• Листовую сталь с толщиной не менее 6 мм,
• Стяжки,
• Муфту,
• Листовую сталь для изготовления крышки, толщиной не менее 3 мм,
• 10 винтов м6,
• Пару подшипников, номер 203.

Процесс изготовления

Конструкция измельчителя зерна очень простая. Изготовление также не требует особых усилий, если купить все необходимые детали. Некоторые же умельцы предпочитают мастерить дома не только само устройство, но и комплектующие части.

Для того чтобы собрать полностью домашнюю мельницу для зерна нужен опыт работы на токарном станке и оборудованием для сверления.

Сборка ротора

Самый главный элемент электрической мельницы — ротор. Процесс его изготовления довольно трудоемкий, а перед началом работ нужно запомнить несколько важных моментов:

• Вал изготавливаемого ротора должен быть переменного сечения,
• Делается вал из круглой стали,
• Процесс работ разделяется на несколько этапов.

Первый этап включает в себя подготовку заготовок из металла. Заготовка должна иметь несколько одинаковых отверстий с радиусом 5 см. Второй этап — стирание наружного слоя заготовки так, чтобы в размере проточка уменьшилась до 10,5 см. При таком размере открываются рабочие зубцы будущего ротора.

Далее ротор отравляется на закаливание. Закаливание происходит в два этапа. Первый — в печи при температуре в восемьсот градусов, второй — в масляном контейнере. Не рекомендуется остужать заготовку холодной водой: металл станет хрупким. Следующий шаг — отпуск: ротор нагревается до четырехсот градусов, и оставляется при комнатной температуре до полного остывания.

Ротор крепится к валу двумя подшипниками, что увеличивает прочность мельницы. К валу между подшипниками крепится небольшое дистанционное кольцо. Они позволяют подшипникам перемещаться по валу для создания большего натяжения.

Сборка статора

Статор в домашних условиях сделать очень сложно, поэтому рекомендуется купить уже готовый элемент. В статоре делают несколько отверстий с резьбой для крышек от подшипников и самого статора, а также для патрубка и короба загрузочного. Для большей точности работы мельницы нужно правильно выставить на статоре координаты. Делается это при помощи нескольких болтов.

Сборка станины

Немаловажной деталью мельницы является и станина. Основание изготавливается из толстого стального листа. Статор крепится к станине при помощи винтов, которые в то же время будут удерживать и патрубок. Если планируется съемный патрубок, то его нужно крепить к проему в основании, соответствующему диаметру детали. Удерживается съемный патрубок только силой трения.

Изготавливается патрубок из отреза трубы, диаметром около 3 см. Труба может иметь как круглое сечение, так и квадратное. Далее собирается короб для загрузки из листа железа. Железный лист сгибается в нужную форму, а швы пропаиваются. Готовый короб устанавливается на статор, и крепится болтами.

Монтирование двигателя

Работа мельницы для зерна осуществляется электрическим мотором. Вместе с мотором нужно иметь:

• Конденсатор,
• Тумблер,
• Предохранитель.
• Устанавливается мотор вместе с комплектующими деталями на диэлектрическую пластину.

Важный момент: вал двигателя должен иметь соосное расположение с дробильными вальцами, а для передачи вращательного элемента используется муфта.

Аппарат готов к работе. Остается только засыпать зерно в бункер для загрузки и включить устройство.

Ручная мельница

Механическая мельница своими руками изготавливается намного легче электрического аналога, а ее производительность довольно высока. Состоит она из двух частей — жерновов и остова с ручкой.

Жернова для мельницы

Для производительной мельницы очень важно найти хорошие же жернова. От качества камней зависит последующий помол и долговечность дробилки. Обычно подходящие камни можно найти в специальных мастерских, или найти на берегу реки и обработать самостоятельно. Обработка будущих жерновов производится при помощи болгарки с алмазным диском не менее 23 см в диаметре. Для проделывания отверстий в центре камней необходима мощная дрель. Оптимальный диаметр готовых жерновов — 22 -24 см, а высота — 10- 12 см. Можно сделать жернова и большего размера, но меньшего — не желательно. Чем больше вес камней — тем более качественный будет помол у муки.

Ручная мельница должна состоять из двух жерновов и основания. Верхний жернов именуется бегуном, а нижний — нижняком. Бегун обычно делают более легким, так как после каждого цикла работы его поднимают для извлечения остатков муки. В бегуне обязательно высверливается отверстие для поступления к центру зерна. Сверлить лучше специальным сверлом с алмазным покрытием, а в процессе охлаждать место сверления холодной водой.

Следующий шаг в изготовлении домашней мельницы для зерна — вырезание насечек на жерновах. Они должны иметь форму борозд с треугольным сечением, ширину около 10 мм, глубину — не менее 2 мм и не менее 4 мм в нижняке и бегунке соответственно. В центре бегунка делается четыре больших паза глубиной восемь и шириной пятнадцать миллиметров. Понять расположение насечек и отверстий будет проще, если найти готовый проект или чертежи жерновой ручной мельницы.

Изготовление остова

Домашняя мельница для зерна должна иметь прочный деревянный остов. Он служит опорой для нижнего жернова и центрует бегун. В нижней части деревянного остова делается небольшой вырез для муки. Отверстие можно закрыть ситом с ячейкой нужного размера — мука будет просеиваться самостоятельно, и не потребует дополнительной обработки. На бегунке крепится хомут из металла, к которому присоединяют ручку.

Мельница своими руками сделанная по этой схеме прослужит многие годы, и способна измельчать самые разные виды и типы зерна.

Amazon.com: Волочильный стан Альбрехта Дюрера: Плакаты и принты

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Марка	Общий
Размер	12 x 16 дюймов
Материал	Бумага
Тип монтажа	Настенное крепление
Ориентация	Пейзаж

---

• Убедитесь, что это подходит введя номер вашей модели.
• Плакат 12 x 16 дюймов на высококачественной матовой бумаге
• Репродукции изобразительного искусства
• Корабли в прочной защитной трубе
• Легко обрамить
• Отличный декор стен

Mill — Hearthstone Wiki

Похититель Скверны оказывает сильное негативное воздействие на фрезерование

Фрезерование — это термин, используемый в Hearthstone для обозначения ряда явлений, связанных со взятием карт.Этот термин может относиться к быстрому вытягиванию карт из колоды игрока; сжигание карт, обычно из-за вытягивания карты при уже полной руке; или преждевременное истощение колоды игрока и / или ускорение усталостных повреждений.

Чаще всего фрезерование используется для принуждения оппонента к вытягиванию карт с целью преждевременного истощения его колоды и, как следствие, смерти от усталости. Вторичной целью является овердрафт, когда вытянутые карты уничтожаются из-за того, что рука игрока уже заполнена, что не позволяет игроку использовать эти карты в этом матче.Как только колода игрока исчерпана, можно продолжить измельчение, чтобы еще больше ускорить усталостное повреждение.

Мельничные колоды — это колоды, которые используют фрезеровку для победы над оппонентом. Мельничные колоды контрольного типа нацелены на то, чтобы заставить противника вытащить большое количество карт, чтобы ускорить истощение его колоды, используя преждевременное повреждение усталостью как прямое средство победы над противником. Эти колоды используют лечение и удаление, чтобы замедлить атаку противника и продлить матч достаточно долго, чтобы усталость утомила противника.

Стратегия []

Более широкое определение фрезерования включает любое быстрое извлечение карт из колоды. Тем не менее, этот термин чаще всего относится к использованию фрезерования, чтобы заставить противника преждевременно истощить свою колоду с целью вызвать у него усталостное повреждение.

Колоды, которые сосредоточены вокруг создания и поддержания больших рук, таких как Handlock, особенно уязвимы для фрезерования, поскольку во многих случаях игрок уже будет иметь полную руку до того, как начнется фрезерование.Это часто позволяет немедленно добиться перерисовки. Фрезерование также особенно эффективно против колод, которые сами содержат значительное количество карт, или чернокнижников, которые уже использовали Life Tap несколько раз за этот матч; в обоих случаях игрок уже значительно утомился, что позволяет фрезерованию истощать колоду на несколько ходов раньше, чем обычно. Колоды с несколькими эффектами взятия карт особенно уязвимы, так как это может привести к тому, что игральные карты, такие как Acolyte of Pain или Power Word: Shield, будут крайне нежелательными, что приведет к дальнейшему заполнению руки и ограничению возможностей игры.

Дополнительные преимущества фрезерования включают использование таких карт, как Clockwork Giant и Goblin Sapper. Эти синергии идентичны тем, которые можно найти при игре против колод, которые намеренно собирают большую руку.

Фрезерование нацелено на то, чтобы карты были сожжены путем перерисовки, но также может позволить сжечь карты с помощью эффектов возврата на вражеских миньонах, пока у них есть полная рука; вместо этого миньон будет уничтожен. В колодах «Милл-разбойник» используются такие карты, как «Холодный оракул» и «Король Мукла», чтобы заполнить руку противника, а затем такие карты, как «Сап», для уничтожения ценных целей.

Важно понимать, что овердро, как правило, сам по себе не дает преимущества, пока противник не устает. Причина этого в том, что, поскольку каждая колода упорядочена случайным образом, если игра заканчивается до того, как колода исчерпана, нет никакой практической разницы между сжиганием 5 верхних карт в колоде игрока и простым перетасыванием их вниз; в любом случае эти карты не разыгрываются. Кроме того, поскольку порядок случайный, невозможно узнать, какие карты будут вытянуты, что не дает никаких преимуществ или недостатков от изменения порядка колоды.Для более полного объяснения см. Похититель Скверны.

Однако овердрау имеет одно стратегическое преимущество: он позволяет противнику видеть, какая карта была сброшена. В построенной игре сброс легендарной или второй копии нелегендарной карты подтвердит, что у игрока не осталось копий этой карты в его колоде (или руке). Это может быть очень ценным стратегически, особенно если игрок знает, что эта карта имеет решающее значение для работы колоды оппонента (например, Алекстраза в колоде Freeze Mage).Вдобавок овердрауд может иметь важный эффект деморализации оппонента, особенно если он не понимает вышеупомянутых пунктов, касающихся разницы между овердраудом и истощением колоды. Контрапунктом этому является то, что игрок может планировать потерю своих карт, так как он может быть уверен, какие варианты ему больше не доступны.

Оракул Холодного Света — основная карта архетипа Мельница.

Если у вас есть колода с отрицательными эффектами Cast When Drawn, такими как Bomb, Darkness Candle, Corrupted Blood или Nerubian Ambush !, вы можете вместо этого насильственно перемолоть себя .Если вы чувствуете, что можете выиграть без чего-либо в своей колоде и можете выжить, пока эти угрозы не будут нейтрализованы, вы можете сыграть этот эффект измельчения в свою пользу, набрав свою руку. Эта стратегия также применима к колодам Mecha’thun, где вы стремитесь полностью выбросить свою колоду и больше не заботитесь о ее содержимом после того, как ваши комбо-части будут вытянуты.

Связанные явления карты включают (в порядке строгости):

Концепции Anti-Mill включают:

Фрезерные деки []

Мельничные колоды могут быть ориентированы либо на агрессию, либо на контроль.В колодах Control Mill используется фрезерование в качестве основного условия победы, стремясь заставить противника умереть от усталостного урона, при этом используя исцеляющее удаление, чтобы остаться в живых; в то время как агрессивные фрезерные деки, как правило, имеют фрезерование в качестве случайной механики деки, дополняя более обычную агрессивную деку.

Милл-колоды обычно борются с агрессивными колодами, имея при этом преимущество против контроля, и тянут тяжелые колоды.

Агрессивная мельница []

Агрессивные деки фрезерования — это прежде всего агрессивные деки других типов с некоторыми элементами фрезерования.Эти колоды стремятся убить противника с помощью миньонов, заклинаний или оружия, используя эффекты мельницы, чтобы сбить с толку, разрушить или ослабить противника. Такие колоды обычно включают дешевый симметричный розыгрыш карт, экономичные карты и тяжелые лицевые повреждения, и не ожидают достижения усталости, поэтому перерисовка имеет только стратегическое значение. Разбойник — самый распространенный класс для агрессивной мельничной колоды.

Фрезерование в агрессивных мельничных колодах включает в себя в незначительной степени наполнение руки картами, такими как Король Мукла или Хранитель истории Чо, а затем уничтожение миньонов с помощью эффектов Возврата, таких как Сап.Холодный оракул также распространен, в идеале заставляя оппонента сжигать карты. Усталость — это в лучшем случае резервное условие победы, поскольку эти колоды стремятся относительно быстро победить противника.

Контрольная мельница []

Колоды мельницы, ориентированные на контроль, также стремятся заполнить руку противника, но обычно через определенные промежутки времени и менее полезными картами (Запасные части, Бананы). Затем этим злоупотребляют с помощью карт, выигрывающих от размера руки оппонента и выборочного сжигания карт. Колоды контрольных мельниц почти всегда являются колодами друидов.

Мельничные колоды контрольного типа стремятся пережить оппонента, заставляя оппонента достигать усталости на несколько ходов раньше, а также используя насмешки, удаление и исцеление, чтобы продлить свое собственное выживание. Такие карты, как Antique Healbot и Healing Touch, можно использовать для противодействия урону, полученному при фокусировке на фрезеровании, и для компенсации слабой и неэффективной колоды.

Колоды друидов «Милл» могут использовать «Древо жизни» для сброса здоровья обоих игроков в середине матча, таким образом продлевая дела на достаточно долгое время, чтобы усталость стала насущной проблемой.Ядовитые семена и звездопад (второй вариант «Выбрать один») — обычная комбинация, позволяющая очистить всю доску, компенсируя некоторую нехватку колоды в предыдущих раундах и давая время для дальнейшего измельчения.

Фрезерные колоды контрольного типа очень медлительны в игре, для достижения победы требуются длинные матчи из-за недостатка средств для победы над противником, кроме усталости.

Карты разыграны в колодах мельницы []

Ниже приведены несколько примеров ключевых карт для мельничных колод.

Фрезерование []

Многие из них являются ключевыми элементами архетипа мельницы.

Взять карту противника []

Эти карты вынуждают оппонента брать карты, истощая их колоду и, возможно, вызывая овердрафт, уничтожая взятые карты.

Эффекты возврата []

Эти карты возвращают миньонов в руку оппонента. Это может привести к уничтожению миньонов из-за того, что рука оппонента будет слишком заполнена, и / или к перерасходу на следующем ходу.

Создание карт для противника []

Эти карты генерируют новые карты для оппонента, добавляя их ему в руку, повышая вероятность овердрафта.

Карты, поддерживающие архетип мельницы []

Следующие карты часто разыгрываются в колодах мельницы, чтобы укрепить кажущиеся слабости архетипа мельницы. В первую очередь это комбинированные карты (используемые для увеличения симметричного вытягивания карт), лечебные способности и карты, набирающие темп.

Комбинированные карты []

Исцеление []

Темп []

Карты синергии Mill []

Использование размера руки противника []

Использование вытянутой карты противника []

Эти карты перемешиваются с картами колоды противника, которые при вытягивании вызывают отрицательные эффекты.Однако они не задерживают усталость, поскольку новые карты вытягивают еще одну карту при вытягивании, за исключением того, что перерисовка уничтожит Засаду! и Burrowing Mine вместо того, чтобы вызывать взятие карты и их эффекты.

Карты препятствий []

Не позволяя оппоненту играть в карты, эти карты могут быть полезны для принудительного овердрафта, а также для обеспечения тактического преимущества.

Эффекты уничтожения карт []

Сдерживание карточной игры []

Ситуационно препятствующие карты []

Эти карты обычно слишком ситуативны, случайны и / или дрянны, чтобы использовать их в соревновательной игре.

Синергия предательства []

Фрезерование с чернокнижником возможно с помощью уловок, основанных на предательстве:

Карточки, связанные с мельницей, прочие []

Противопоставление карт Mill []

Заменить колоду []

Архивист Элизиана увеличивает количество карт в колоде, только если их меньше десяти. Она более полезна позже в игре, особенно когда колода достигает нуля, так как в этот момент нечего терять, и она дает еще десять ходов, чтобы избежать усталости.

Играя ранее в игре с 11+ картами, она дает противоположный эффект, переходя на меньшее число и подвергая более раннему риску усталости.

Вмешать в колоду []

Коэффициент усиления темпа []

История []

Измельчение в Hearthstone было тем, что игроки пытались сделать жизнеспособным со времен бета-версии игры. Однако отсутствие подходящих карт затрудняло создание эффективной колоды этого типа, за исключением случайного сжигания вражеских карт путем перерисовки или возврата миньона в полную руку.Колоды «Милл-разбойник» были основными колодами-мельницами, в которых использовались Холодный Оракул, Король Мукла и Сап для сжигания карт противника, но они не имели никакого отношения к урону от усталости. В таких колодах фрезерование использовалось как забавный трюк или случайный побочный эффект, но без каких-либо ожиданий, что он фактически исчерпает колоду противника, и архетип не считался соревновательным. Большинство настилов мельниц были агрессивными.

Проклятие Наксрамаса представило несколько связанных с мельницей карт, таких как Танцующие мечи и Повелитель смерти, что сделало концепцию мельницы более желанной, особенно для друидов, но концепция осталась в значительной степени нереализованной.Однако в приключении использовался фрезерование против боссов, таких как Patchwerk, где можно было использовать принудительное вытягивание колоды врага, чтобы быстро победить его.

Только после Goblins vs Gnomes концепция фрезерования стала жизнеспособной в Hearthstone в качестве основного фокуса колоды. Внедрение мощных лечебных эффектов, таких как «Древо жизни» и «Античный лечебный бот», позволило создать очень долговечные колоды друидов-мельниц, оставив место для недостаточно используемых карт, таких как «Натурализация» и «Танцующие мечи».Расширение также принесло синергию мельницы с Заводным гигантом и Сапером гоблинов, а также негативное само-мельницу в форме Похитителя Скверны, позволяя игрокам получить могущественного миньона в обмен на то, чтобы дать противнику возможность фрезеровать свою колоду.

Вскоре после выпуска Goblins vs Gnomes , впервые в истории игры настоящие мельничные колоды стали обычным явлением — и относительно конкурентоспособными — в виде мельничных друидов. Эти колоды контрольной мельницы использовали несколько вариантов исцеления и удаления, чтобы пережить противника, в то же время используя ряд эффектов вытягивания карт, чтобы заставить его утомиться на несколько ходов раньше.Колоды Милл-друидов быстро стали печально известны своими чрезвычайно длинными матчами, затягивающими играми и во многом олицетворением типа контрольной колоды, имея мало средств для победы над противником, кроме того, чтобы позволить собственной усталости игрока положить им конец.

Пожалуй, одной из самых важных карт, которая привлекла внимание к Mill Rogue, была Gang Up, представленная в Blackrock Mountain , которая представила один из немногих способов, с помощью которых игрок мог постоянно давать себе большую колоду, чем его противник.Различные инструменты класса «Возвращение в руку», такие как Shadowstep и Vanish, помогли сделать злоупотребление розыгрышем Coldlight Oracle более частым, а последующий выпуск Бранна Бронзоборода из The League of Explorers резко увеличил вероятность того, что игроки сожгут свои карты.

В последующих выпусках стратегии Милла будут видеть как поддержку, так и антиподдержку, с такими картами, как Нефритовый друид, Рука мертвеца, архиепископ Бенедикт и принц Малчезар, которые либо способствуют замедлению утомления, либо являются технологией против истощения колоды.Последнее ура Милля в Standard будет выражаться в виде Kingsbane Rogue, который иногда запускал синергию Mill, будучи невосприимчивым к урону от усталости благодаря возвращению Kingsbane в колоду после срабатывания предсмертного хрипа, позволяя игроку использовать важные карты, тратя зря карты противника.

Объявление о перемещении Оракула Coldlight в Зал славы означало смерть Милля как архетипа в Стандарте; Этот шаг был встречен горячими спорами с обеих сторон Миллионских дебатов.Противники колоды Mill заявили, что с колодами Mill по своей сути было неприятно играть, а колоды Mill имели тенденцию разрушать ориентированные на контроль колоды, что отражает собственное обоснование команды 5 в отношении хода Coldlight Oracle: « Его« оборотная сторона »может уничтожить карты противника и помешать противникам. от игры в колоду, которую они построили «. Сторонники Милля, с другой стороны, указали, что Милл изначально был рискованным, поскольку он также наполнял руку оппонента ресурсами, стиль игры часто был совершенно неприемлемым для агрессивных колод, и контрольные колоды все еще могли быть построены, чтобы справиться с Миллом; В целом этот ход казался наказанием за сборку колоды, которая требовала навыков пилотирования, не давала стабильных результатов и была гораздо менее угнетающей в мете, чем другие популярные колоды.

Начиная с Года Дракона, колоды Мельниц занимают небольшую часть Дикой меты — появляясь время от времени, но редко будучи достаточно конкурентоспособными, чтобы быть значительной силой, при этом все еще охотясь за колодами, основанными на контроле, комбо или сборках Горец.

до

Hearthstone []

Само по себе фрезерование — это троп, импортированный из словаря Magic the Gathering ( MTG ) в Hearthstone ( HS ). Обозначение тропа, Millstone, было первой картой в MTG , в которой реализована механика прямого удаления карт из колод.Карта получила известность за то, что представила новый возможный способ встретить в противном случае труднодостижимое условие победы, в частности, выиграть через то, что противник не может больше вытягивать карты. HS имеет аналогичное условие выигрыша, когда игроки начинают получать усталость, когда заканчиваются карты.

Без концепции кладбища, представленной в MTG , самая строгая интерпретация Милла в Hearthstone включает только эффекты, непосредственно удаляющие карты из библиотеки игрока из игры.Однако, поскольку истинное фрезерование в HS встречается редко, концепция была расширена и теперь включает любые средства удаления карт из колоды оппонента. Чаще всего это делается путем принудительного розыгрыша карт. Затем колоды Mill стремятся свести к минимуму полезность карт в руке оппонента.

Внешние ссылки []

В защиту методов Милля на JSTOR

Абстрактный

Скочпол поддерживает применение методов причинного вывода Милля для сравнительно-исторических объяснений.Согласно Либерсону (1991), в исследованиях, где размер выборки очень мал, методы Милля неуместны, потому что они: (1) не допускают вероятностных теорий; (2) не может справиться с эффектами взаимодействия; (3) не может вместить несколько причин; (4) требуют отсутствия ошибок измерения. Каждое из этих утверждений оказывается неверным из-за путаницы в использовании методов Милля, неспособности оценить цели объяснений, ориентированных на конкретные случаи, и узкой концепции причины. Небольшой размер выборки не является препятствием для применения методов Милля.

Информация о журнале

Social Forces — журнал социальных исследований, посвященных социологическим исследованиям. но также исследуя области, общие с социальной психологией, антропологией, политикой наука, история и экономика. В число академических читателей журнала входят: социологи, социальные психологи, криминологи, экономисты, политические ученые, антропологи и студенты-урбанисты, расовые / этнические отношения и религиоведение.

Информация об издателе

Oxford University Press — это отделение Оксфордского университета.Издание во всем мире способствует достижению цели университета в области исследований, стипендий и образования. OUP — крупнейшая в мире университетская пресса с самым широким глобальным присутствием. В настоящее время он издает более 6000 новых публикаций в год, имеет офисы примерно в пятидесяти странах и насчитывает более 5500 сотрудников по всему миру. Он стал известен миллионам людей благодаря разнообразной издательской программе, которая включает научные работы по всем академическим дисциплинам, библии, музыку, школьные и университетские учебники, книги по бизнесу, словари и справочники, а также академические журналы.

Волочильный стан

Альбрехта Дюрера

Альбрехт Дюрер создал волочильный стан летом 1494 года. Эта картина была одной из его первых акварелей. Он известен и отличается композицией и контролем в перспективе. Это считается с учетом даты и времени, когда он был создан.

Картина Альбрехта Дюрера могла бы сойти за вид XIX века, а не за датированное время.Будучи одним из первых его произведений искусства, волочильный стан был создан, когда художник был в раннем возрасте. Наброски на изображении жизненно важны и незамедлительны. На нем изображена мастерская по изготовлению медной проволоки, отсюда и название картины. Вид на изображение — воздушный, с видами на большие и малые мельницы. Мельницы расположены на лугах вдоль реки Пегниц, которые принадлежали городу Нюрнбергу. На переднем плане на берегу реки Пегниц к северу находятся здания мельницы Гроссвейден.Это недалеко от церкви Святого Иоанна. В дополнение к деталям, которые проиллюстрировал Альбрехт Дюрер, можно увидеть мельничное колесо, прислоненное к зданию. Мельница Кляйнвейден находится на самой дальней стороне водоема.

Горы видны на заднем плане с деревнями, которые находятся на окраине Нюрнберга. Дома немецкие из-за соединенных в одну точку крыш и выбора цвета — темно-коричневого и деревянного акцента, делающего их еще более привлекательными.Он сосредоточился на деталях, и получился реалистичный шедевр. В целом картина дает ощущение Нидерландов, возникающее благодаря использованию различных тонов. Коричневые тона видны на переднем плане, зеленые представляют собой траву и деревья на среднем плане, а оттенок синего используется для гор вдалеке. Общий эффект был достигнут с помощью разбавленных акварельных красок с более свободными мазками, в которых использовались тонкие коричневые, бежевые, зеленые и синие оттенки.

Одна из ключевых тем в этой пьесе — карлики людей среди природы.Человека, идущего по дороге, и человека, идущего по реке, нельзя сравнивать с огромным ландшафтом. Альбрехт Дюрер вдохновился на создание этого произведения простой, практичной иллюстрацией пейзажа. Визуализация изображений в этом месте точна и все еще может быть узнаваема сегодня. Это было после того, как он вернулся из поездки в Базель, Кольмар и Страсбург. Волочильный стан свидетельствует о росте немецких пейзажных картин и разнообразной коллекции пейзажных водных картин Альбрехта Дюрера.

Конструкция стержневой мельницы и потребляемая мощность

Следующее уравнение используется для определения мощности, которую должна потреблять стержневая мельница. В нижней таблице перечислены многие стержневые мельницы стандартного размера с указанием скорости, нагрузки и мощности. Мощность двигателя стержневой мельницы выражается в лошадиных силах на валу-шестерне мельницы. Для стержневых мельниц разной длины мощность напрямую зависит от длины стержня. Из-за разницы между новыми и изношенными вкладышами увеличьте потребляемую мощность на 6% и отрегулируйте насыпную плотность в соответствии с таблицей A.

Стержневые мельницы для мокрого помола обычно используются на обогатительных фабриках. Опыт сухого шлифования обычно указывает на множество сложных проблем, и их следует избегать, за исключением случаев, когда это абсолютно необходимо; В этом случае следует обратиться за рекомендациями к производителю мельницы.

Различные производители стержневых мельниц имеют разные уравнения для определения тяги силовых стержневых мельниц, но все они приближаются к одной и той же расчетной потребляемой мощности.

Стержневые и шаровые мельницы К.А. Роуленд, Д. Кьос @ Allis-Chalmers

Использование индекса работоспособности Бонда для оценки эффективности схемы

При определении эффективности схемы измельчения необходимо учитывать отклонения в;

(а) скорость подачи;
(б) потребляемая мощность;
(c) размеры кормов и продуктов; и
(d) измельчаемость материала.

Относительную эффективность уменьшения размера данного материала от постоянного размера загружаемого материала до постоянного размера продукта можно легко увидеть как линейно пропорциональную обрабатываемому тоннажу (напрямую) или потребляемой мощности (обратно).Бонд (1961) заметил, что гранулометрический состав материала, полученного естественным путем на стадиях измельчения, очень согласован и, следовательно, может быть представлен одним значением, таким как 80% проходящий размер. Во-вторых, из многочисленных наблюдений он вывел следующую приблизительную зависимость между работой на единицу, применяемой устройством для измельчения, и величиной достигнутого уменьшения размера, обычно называемую «законом измельчения».

W = работа на единицу массы
F80 = размер проходящего материала
P80 = размер 80% проходящего продукта

Константа в этом уравнении — это индекс операционной работы по облигациям, Wio.Предполагая, что Wio не изменяется в зависимости от источника корма или продукта, а сама руда не изменилась, это прямая мера эффективности контура, учитываемые вариации в подаче контура и размер продукта.

Bond Laboratory Work Index Определение индекса (по одному для каждого типа измельчающей машины) широко используется для калибровки мельниц, но может также использоваться для мониторинга характеристик измельчаемости руды в работе по оценке схемы. В последнем случае поправочные коэффициенты, необходимые для достаточно точного масштабирования до промышленных размеров мельниц при различных проектных условиях, могут быть вычтены из базового индекса эксплуатационных работ Бонда, чтобы получить «скорректированный» рабочий рабочий индекс для прямого сравнения с лабораторными данными. Индекс работы для той же руды.

Обратите внимание, однако, что эта «скорректированная» цифра гораздо менее значима, чем базовый индекс эксплуатационных работ Бонда для целей оценки рабочих характеристик схемы, потому что она больше не относится к фактической энергоэффективности, которую обеспечивает схема в том виде, в каком она была разработана и эксплуатируется. В пределах точности допущений, упомянутых ранее, нескорректированный индекс операционной работы по облигациям является истинным показателем относительной эффективности базовой схемы и поэтому используется в этой статье.

Точные описания процедур сбора данных, как правило, не включаются в отчеты об опыте эксплуатации заводов, равно как и измельчаемость руды, как правило, не отслеживается во время заводских испытаний. Тем не менее, тем не менее, разумно сделать четкие выводы об изменениях в относительной эффективности схем, как это определено в Индексе операционной работы облигаций, путем разумной интерпретации последовательно, если не точно, собранных и представленных операционных данных.

Основы потребляемой мощности стержневой мельницы

Таблица оценок потребляемой мощности стержневой мельницы опубликована в работе Роуленда (1982).Цифры в этой таблице, как правило, немного занижены по сравнению с данными некоторых заводов или оценками других производителей и основаны на эмпирической формуле, первоначально предложенной Бондом (1961) и рассчитанной на широкий диапазон размеров мельниц и нормальный рабочий диапазон нагрузка мельницы (Vp = от 0,35 до 0,50) и скорость (Cs = от 0,50 до 0,80). См. Справочную статью об эквивалентах S.I.

кВт = 1,07 D.34 (6,3-5,4 Впик) Cs ……………………………………………………… .. (2)

кВт = киловатт на короткую тонну стержней.
D = диаметр фрезы в футах.
Vp = доля объема стержня мельницы (измельченная мельница).
Cs = доля критической скорости.

Потребляемая мощность мельницы получается умножением KWr на тонны стержней в мельнице, что дает:

кВт = (πD² / 4 L V pρ) (1,07 D.34 (6,3-5,4 Впик)) Cs ……………………………………………………. (3)

кВт = потребляемая мощность мельницы на валу шестерни, киловатт.
p = насыпная плотность стержневого заряда, тонн на кубический фут.
L = эффективная рабочая длина фрезы, футы.

Обратите внимание, что номинальные размеры мельницы разных производителей могут отличаться, но обычно это внутренний диаметр обечайки на эффективную длину внутренней концевой футеровки у обечайки.

Следует отметить следующие наблюдения:

1. Потребляемая мощность напрямую зависит от длины фрезы, а эмпирически от диаметра зависит от мощности 2.34. Теоретически этот показатель должен быть 2,5 (Bond, 1961).
2. Потребляемая мощность напрямую связана со скоростью мельницы (в об / мин или долей критической скорости) в нормальном рабочем диапазоне.
3. Дифференциация кВт относительно V в уравнении (2) показывает, что потребляемая мощность увеличивается с увеличением уровня заряда до пика примерно при Vp = 0,58. Для стержневых, шаровых или галечных мельниц пик обычно находится около Vp = 0,50, в то время как фактические наблюдения до V = 0,42 были сделаны в некоторых шаровых мельницах (Rowland, 1973). См. Рисунок 2.
4. Присутствие шлама в мельнице существенно не влияет на потребляемую мощность. В то время как присутствие суспензии будет влиять на плотность заряда, набухание заряда (перемещение центра тяжести массы около центральной линии мельницы) и добавленная смазывающая способность являются компенсирующими факторами, поэтому чистый эффект от первоначального добавления корма в мельницу может быть только определяться наблюдением.
5. Насыпная плотность нового или свежего выбракованного (т. Е. Снятого сломанного стержня) градуированного заряда стержня составляет 390 фунтов. на кубический фут (5,0 кг / м³) Из-за отсутствия выбраковки и большей тенденции штанги ломаться при увеличении размера мельниц, расчетная объемная плотность загрузки штанги должна быть соответственно уменьшена (Rowland, 1982).

Обратите внимание, что приведенное выше уравнение (3) было получено, чтобы эмпирически связать энергопотребление в широком диапазоне размеров мельницы, на различных суспензиях, а также в довольно широком диапазоне скоростей мельницы и уровней нагрузки, все вместе в одном выражение.Такие эффекты, как плотность суспензии, размер среды, состояние футеровки и размер отверстия цапфы, игнорируются. Хотя он по-прежнему обеспечивает близкое приближение, следует признать пределы точности, легко плюс-минус 5–10%. Кроме того, интерпретация краткого эффекта любой отдельной переменной, вырванной из контекста полного уравнения, может вводить в заблуждение.

Как принять участие в лотерее вакцин штата Огайо «Vax-a-Million»

КОЛУМБУС, Огайо — Департамент здравоохранения штата Огайо и Комиссия по лотерее штата Огайо рассказали подробности о розыгрыше вакцины «Vax-a-Million» штата, в каждом из которых будет разыграно по одному вакцинированному жителю Огайо неделю в течение пяти недель с 1 миллионом долларов и одним вакцинированным подростком или ребенком из Огайо с полной четырехлетней стипендией.У нас есть подробности о том, как это работает и как войти.

В понедельник Стефани МакКлауд, директор Департамента здравоохранения Огайо, и Пэт Макдональд, директор лотереи Огайо, ответили на вопросы, касающиеся розыгрышей.

Прежде всего, вы можете зарегистрироваться для участия в розыгрыше онлайн на сайте OhioVaxAMillion.com здесь или по телефону 1-833-4-ASK-ODH (1-833-427-5634).

Вот все, что вам нужно знать о конкурсе в масштабе штата:

Кто имеет право?

В розыгрыше 1 миллиона долларов могут участвовать все постоянные жители Огайо, получившие хотя бы свою первую прививку от COVID-19, Moderna, Pfizer или Johnson & Johnson до даты розыгрыша, и им исполнилось 18 лет.

Для розыгрыша стипендии колледжа все постоянные жители Огайо в возрасте от 12 до 17 лет, получившие хотя бы первую прививку от COVID-19, имеют право на участие

Департамент здравоохранения штата Огайо, Комиссия по лотерее штата Огайо и сотрудники и должностные лица Администрации губернатора штата Огайо, или кровные родственники или супруги таких сотрудников или должностных лиц, проживающие в качестве члена семьи этого человека, не будут иметь права на победу.

Лица, лишенные свободы за уголовное преступление, не имеют права.

Когда конкурс?

Первый розыгрыш 1 миллиона долларов состоится 24 мая, и штат объявит победителя розыгрыша для взрослых жителей Огайо в возрасте 18 лет и старше, получивших хотя бы одну вакцину 26 мая. Это объявление будет происходить каждую среду в 7. : 29 вечера в течение пяти недель в течение минутного слота, проводимого лотереей Огайо.

Также 26 мая штат Огайо объявит победителя розыгрыша вакцинированных жителей штата Огайо в возрасте от 12 до 17 лет.Победитель получит полную четырехлетнюю стипендию в государственном университете. Это будет происходить каждую среду пять сред подряд.

Финальный розыгрыш состоится 21 июня, а окончательное объявление состоится 23 июня.

Как мне принять участие?

В то время как штат ранее объявил, что он будет получать список подходящих жителей Огайо из базы данных избирателей, штат решил сделать конкурс добровольной программой. Опция согласия позволит штату быстрее проверить статус вакцинации и контактную информацию в течение 48 часов с момента розыгрыша.

Чтобы принять участие, физические лица должны зарегистрироваться, войдя на веб-сайт Ohio Vax-a-Million, который был запущен во вторник, 18 мая. Чтобы посетить этот сайт, щелкните здесь.

Те, у кого нет доступа в Интернет, могут войти, позвонив по телефону 1-833-4-ASK-ODH (1-833-427-5634).

Как я узнаю, что выиграл?

Если штат сможет самостоятельно проверить весь статус вакцинации и право на проживание, победитель каждую неделю будет выяснять это с остальной частью штата во время розыгрыша в среду вечером.

Если по какой-либо причине штат не может подтвердить право на участие, с победителями можно связаться до объявления, чтобы уточнить их право на участие.

Какая у меня будет конфиденциальность, если я приму участие в конкурсе?

В рамках подписки заявители подписывают отказ, позволяющий ODH проверить их статус вакцинации.

В отличие от типичного розыгрыша лотереи Огайо, все победители будут объявлены публично, и анонимность невозможна, заявили в штате.

«Мы хотим и требуем, чтобы личность была известна и стала достоянием общественности. Мы думаем, что это публичный рекорд. Мы думаем, что это захватывающе, интересно — позволить жителям Огайо узнать, кто победитель», — сказал Макдональд.

Нужно ли мне входить каждую неделю?

Нет, жители Огайо, которые участвуют, но не выиграли, будут оставаться в группе участников каждую неделю в течение пятинедельного конкурса.

Повторяющиеся участники будут удалены из системы, как и запись победителя каждую неделю.

Я получил вакцину в другом штате, имею ли я право на вакцинацию?

Да.

« Если вы постоянно проживаете в Огайо, если вы сделали прививку, нам все равно, где. Пока мы можем подтвердить это с помощью комбинации вашей карты вакцинации или поставщика вакцины, вы более чем подходите для этого, «Сказал МакКлауд.

Как проводится розыгрыш?

Для проведения розыгрыша лотереи вакцины будет использоваться генератор случайных чисел.В каждом розыгрыше будет выбран один победитель и несколько альтернативных.

Розыгрыши будут проходить при участии сотрудников службы безопасности и информационных технологий розыгрыша лотереи, а также под наблюдением представителей аудитора государственного офиса.

Что произойдет, если победитель будет признан непригодным?

После выбора в розыгрыше Департамент здравоохранения штата Огайо проверит соответствие победителя критериям участия в программе и статус вакцинации. Если победитель не соответствует требованиям, приз переходит к другому лицу.Процесс проверки права победителя будет продолжаться через список альтернативных победителей до тех пор, пока один из них не будет подтвержден как имеющий право на участие.

С победителями свяжутся на основании информации, указанной в их заявках. Победителей могут попросить предъявить их карту вакцинации в дополнение к проверке вакцины, проводимой ODH.

Откуда деньги на чертежи и законно ли это?

МакКлауд сказал, что средства, используемые для розыгрыша лотереи, которые поступают из Закона о CARES, были юридически разрешены для использования таким образом, поскольку они используются для увеличения вакцинации и распространения информации в условиях пандемии.

« Использование средств для того, для чего мы их используем, является законным», — сказал МакКлауд. «В уставе это широко толкуется, чтобы привлечь внимание к вакцине, помочь ей и облегчить ее применение».

Что делать, если я не могу получить вакцину по медицинским показаниям? Могу я войти?

К сожалению, жители Огайо, которые по медицинским причинам не могут получить вакцину, не могут участвовать в розыгрыше, сказал МакКлауд.

«На данный момент это розыгрыш вакцины Vax-a-Million, и рисунок будет предназначен для людей, которые начали вакцинацию.Очень небольшое количество людей, которые могут быть не в состоянии принять вакцину в результате анафилактической реакции на ингредиенты вакцины, очень небольшое количество людей. Но, как и в случае с остальными деньгами, независимо от того, будем ли мы использовать это для рекламных акций, социальной рекламы и тому подобного, они будут направлены на тех людей, которые имеют право на вакцинацию, — сказал МакКлауд. с целью дискриминировать этих лиц. Это просто, как и все остальное, когда мы пытаемся повысить осведомленность и охват, эти деньги нацелены на тех людей, которые могут быть в затруднительном положении, которые имеют право на их получение, но еще не приняли это решение, возможно, убежали » Я задавал те вопросы, которые им нужно было задать.«

Как распределяются деньги?

1 миллион долларов является единовременной выплатой и будет распределен каждому победителю в кратчайшие сроки, заявило государство.

Облагаются ли призовые деньги налогом?

Да Форма 1099 IRS будет выдана каждому победителю на сумму 1 миллион долларов.

Для стипендиатов нет налога, но МакКлауд сказал, что могут быть налоговые обязательства за проживание и питание, если применимо.

Где находятся стипендиальные фонды принято?

Прямо сейчас студенты, выигравшие четырехлетнюю стипендию, включая проживание, питание, обучение и книги по плану Vax-a-Million, смогут использовать ее в любом государственном колледже или университете.

Штат заявил, что все еще оценивает, смогут ли студенты использовать стипендиальные фонды в частных колледжах и университетах.

Получение стипендии не гарантирует, что студент поступит в колледж или университет, и ему все равно потребуется такая же квалификация для поступления, как и любому другому студенту.

Могут ли жители штата Огайо моложе 18 лет, желающие выиграть стипендию, участвовать самостоятельно?

Да, учащиеся могут зарегистрироваться самостоятельно, но им потребуется родитель или законный опекун, чтобы проверить их статус вакцинации и право на участие, если они будут выбраны.

Приведет ли это к тому, что больше жителей Огайо будут вакцинированы?

МакКлауд сказал, что уже есть. С момента объявления конкурса на прошлой неделе в штате уже стало больше людей, решивших пройти вакцинацию.

« Это оказалось очень успешным. Прошлая пятница была самым высоким днем ​​введения вакцины за три недели с апреля 2013 года. Нам сделали 25 414 прививок. И я знаю, что есть вопрос о том, что это было открыто для тех, кто люди в возрасте от 12 до 15 лет, и некоторые люди могут подумать, что именно это объясняется распространением — в течение того трехнедельного периода, который я только что обрисовал, людей в возрасте от 30 до 74 лет мы испытали снижение на 24% неделя за неделей для тех, кто до пятницы.В прошлую пятницу эта возрастная группа увеличилась на 6%, — сказал МакКлауд. — Таким образом, мы не только достигли нашей цели по повышению осведомленности и интереса общественности, но и замедлили то, что было постоянным снижением и распространением. И в некоторых возрастных группах мы снова наблюдаем рост. Таким образом, это именно то, что мы планировали сделать ».

Это взятка?

МакКлауд подчеркнул, что этот конкурс не является взяткой. Это инициатива штата в области здравоохранения, направленная на увеличение количества вакцинаций и возвращение Огайо обратно в штат Огайо. нормальная жизнь в конце пандемии.

«Мы не платим людям. Вам не гарантировано, что вы выиграете. Мы не встречаемся с вами на месте вакцинации и не подсовываем вам 20 или C-ноту, чтобы получить вакцину», — сказал МакКлауд. «Это всего лишь смелая инициатива по повышению осведомленности, чтобы люди задавали эти вопросы, и, надеюсь, если бы они снова были на грани или не были уверены или думали, что, возможно, они подождут немного, теперь они возьмутся возможность, задавайте эти вопросы и двигайте нас вперед к нашей цели ».

Что делать, если веб-сайт у меня не работает?

Если у кого-то возникают проблемы с доступом к ohiovaxamillion.com, Департамент здравоохранения штата Огайо предложил следующие советы:

• Обновите страницу. Если вы посетили веб-сайт до того, как он был запущен, вам может потребоваться обновить страницу, чтобы загрузить текущий веб-сайт.
• Очистите кеш в истории просмотров. Если вы посетили веб-сайт до его запуска, возможно, ваш браузер загружает предыдущую версию веб-сайта. Очистка кеша заставит ваш веб-браузер загрузить текущую версию веб-сайта.
• Обновите свой веб-браузер. Старые веб-браузеры могут испытывать трудности при загрузке ohiovaxamillion.com и его функций безопасности, предназначенных для защиты вашей личной информации. Обновление вашего веб-браузера до новейшей версии не только поможет вам правильно загрузить ohiovaxamillion.com, но также предоставит вам самые современные функции безопасности для защиты вашего компьютера или устройства, а также вашей личной информации.

СВЯЗАННЫЕ С: Повышение ставки: DeWine удваивает выигрыш в лотерее вакцин

Получите рисунок онлайн! — Мельница

Поскольку здание Mill закрыто, Дэвид из нашей группы Get Drawing Group будет делиться подсказками и советами по рисованию каждое воскресенье.Мы собираем их все здесь, так что вы можете принять участие в своем собственном темпе.

Нам бы очень хотелось, чтобы вы все принимали участие, рисовали и делились своими художественными работами с The Mill Online.

---

Неделя 1:

Подсказки для рисования:

1. Зубные щетки, зубная паста и стакан с водой.
2. Торты и печенье.
3. Некоторые кухонные принадлежности.

Работайте в альбоме для эскизов, если он у вас есть, но вы также можете отлично рисовать на обычной бумаге для принтера. Самое главное, если ваш рисунок не слишком маленький, найдите что-нибудь для использования в качестве доски для рисования, например, поднос или большую книгу, чтобы вы могли сделать свой рисунок под наилучшим углом (который должен составлять около 45 градусов).

Попробуйте также немного цвета — просто добавление одного цвета цветным карандашом может придать вашему рисунку немного больше впечатления.

---

Неделя 2:

Подсказки для рисования:

1. Некоторые овощи, некоторые целые, некоторые разрезанные пополам.
2. Тарелка с недоеденной едой.
3. Открытая банка с краской и малярная кисть.

Не забудьте начать с легкого рисования основных фигур, прежде чем приступить к работе с деталями. Это похоже на написание пьесы: вы должны начать с сюжета — грубого наброска всего, что должно произойти, прежде чем вы сможете написать диалог — то есть детали и тени на вашем рисунке.

---

Неделя 3:

Подсказки для рисования:

1. Найдите маленькое зеркало, поместите перед ним какой-нибудь предмет и нарисуйте этот предмет и его отражение.
2. Столовые приборы — ножи, вилки, ложки, винт для пробки, если он у вас есть. Неосторожно их расставить….
3. Очки или солнечные очки.

На этой неделе почему бы не попробовать рисовать в среде, которой вы редко пользуетесь, просто чтобы усложнить себе задачу…

---

Неделя 4:

Подсказки для рисования:

1. Две или три туфельки в неопрятном порядке.
2. Увеличенный рисунок небольшого украшения.
3. Шахматные фигуры, шашки или игральные карты.
4. Кожица банана свернулась — после того, как вы съели содержимое…

---

Неделя 5:

Подсказки для рисования:

1. ручная сумка или рюкзак, часть содержимого которого вылилась на стол
2. утюг или электродрель
3. вид из вашего окна

---

6 неделя:

Подсказки для рисования:

1. три или четыре кухонных инструмента, тщательно разложенных
2. мятый лист бумаги
3. бросьте одеяло на стул и нарисуйте складки, в которые оно попадает.

---

7 неделя:

Подсказки для рисования:

1. В другой руке ручка или монета
2. Кожица банана свернулась после того, как вы съели содержимое
3. Половина лимона с двумя или тремя зубчиками чеснока спереди

---

Неделя 8:

Подсказки для рисования:

1. Неубранная кровать с откинутым пуховым одеялом или одеялами
2. Приоткрытая дверь с видом через нее
3. связка ключей

---

Неделя 9:

Подсказки для рисования:

1. Три или четыре ваших художественных инструмента — кисть, карандаш, ластик, точилка для карандашей и т.
