Байпас теплосети: Для чего нужен байпас в системе отопления, установка байпасной линии

Байпас в системе отопления — что это такое и для чего он нужен? Диаметр и установка

Байпас – это кусок трубы идентичный отрезку магистрали, устанавливаемый в ключевых ее местах. Устанавливают его только в однотрубных контурах, обеспечивающих течение теплоносителя только по одному трубопроводу, который берет начало от котла и возле него заканчивается. При этом, вода сначала уходит от теплогенератора в направлении всех радиаторов дома, а затем, отдав им свое тепло, возвращается к нему.

Главным отличием двухтрубных систем от своих одноконтурных аналогов, является возможность разделения на отдельные потоки подаваемого и возвращающегося к котлу теплоносителя. Поэтому, для двухтрубной системы нет необходимости устанавливать байпас. А в случае с одним контуром, когда и подача и обратка нераздельны и идут одним потоком, он просто необходим.

Такая обводная конструкция монтируется на контурах из одной трубы, которая может идти в 2 плоскостях: вертикальной и горизонтальной. А значит, и байпас может устанавливать по-разному. Вертикальные контуры имеются в строениях высотой 2 и более этажа, горизонтальные – в частных одноэтажках и квартирах.

В зависимости от функций, которые возлагаются на такую обводную конструкцию, выбирается место ее установки: на насосе, который гонит теплоноситель по трубе или на отдельных радиаторах.

Независимо от места монтажа, обводной элемент обеспечивает непрерывность течения жидкости в трубопроводе независимо от исправности основных агрегатов. В отопительном контуре, байпас представляет собой запасной канал, по которому жидкость продолжает циркулировать в контуре, а значит, в нем не возникнут перепады и скачки давления.

Диаметр байпаса

байпас в системе отопления

В зависимости от места установки устройства – на батарее или насосе, необходимый диаметр обвода может варьироваться.

На насосе монтируется обвод меньшего или идентичного с основной трубой диаметра. Между этими вариантами нет принципиальной разницы так как его главная задача всего лишь поддерживать циркуляцию теплоносителя при внештатных ситуациях хотя бы самотеком, например, когда работающий от сети насос не получает питания вследствие временных перебоев с электроснабжением.

В этом случае, заузить сам контур невозможно, а диаметр патрубков отходящих от трубопровода не играет главной роли. При прекращении работы насоса, течение сквозь него теплоносителя полностью остановится, в связи с чем, при идентичных сечениях его трубы с магистралью, обводной элемент не поменяет направление течения воды. А в случае необходимости течения воды сквозь насос, достаточно просто перекрыть движение теплоносителя при помощи шарового крана на магистральном трубопроводе.

А вот в условиях монтажа байпаса прямо на батареях, его диметр играет главную роль, так как он должен оптимально сочетаться с другим оборудованием. Во-первых, по сравнению с патрубками, стыкующими радиаторы с основной магистралью, обвод должен быть на 1 размер меньше в диаметре. Во-вторых, сами отводы к радиаторам отопления требуются напорядок меньшего калибра, чем основная труба.

Таким образом, обеспечивается работа по следующей схеме:

1. Теплоноситель протекает по контуру к месту установки на нем радиаторов.
2. Встречая на своем пути разветвление между прямым течением в радиатор и обходной путь через байпас, вода будет течь по маршруту, на котором в данный момент будет наименьшее сопротивление.
3. Некоторое количество воды будет течь, преодолевая сопротивление, не меняя своего первоначального вектора движения.

В случае совпадения диаметров выводных патрубков с диаметром обвода, в радиаторы не будет попадать достаточное количество воды и их теплоэффективность уменьшится. А если диаметр обвода превысит аналогичный показатель патрубков, течение теплоносителя остановится полностью.

Схема размера труб в системе с байпасом на радиаторе:

Уменьшение диаметра патрубков относительно основной трубы дает дополнительное ускорение течения теплоносителя, что заставляет его интенсивнее двигаться и в самом радиаторе, отдавая ему тепловую энергию более равномерно и эффективно.

Например, в полипропиленовой системе отопления, диаметр главного трубопровода равняется 32 мм, а значит, нужны патрубки, распределяющие воду по радиаторам диаметром 25 мм. К такой системе подойдет обвод диаметром 20 мм. Он сможет обеспечить протекание воды по оптимальному маршруту с наименьшими потерями тепловой энергии.

Применение

При наличии в отопительном контуре насоса, он устанавливается прямо на обводную деталь. Это обычная практика, когда в гравитационный контур – одиночный трубопровод, в котором теплоноситель циркулирует самотеком, монтируется электрический насос.

Он разгоняет скорость течения воды по трубам и этим повышает КПД всей отопительной системы. Это происходит благодаря тому, что за счет высокой скорости течения теплоносителя он успевает пройти весь контур, не потеряв большую часть тепловой энергии.

На практике это выражается в том, что в последний радиатор контура приходит нехолодная или еле теплая вода, а достаточно горячая, которая еще имеет достаточное количество тепловой энергии, чтобы обеспечить прогрев помещения, в котором он установлен.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.

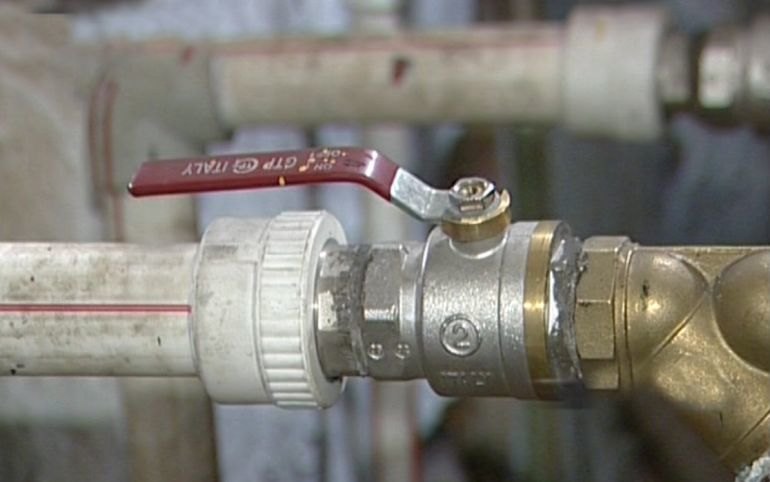

3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

1. Работающий насос ускоряет течение воды в контуре.
2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

• ввариваемые магистраль патрубки с резьбой;
• монтируемые с двух сторон шаровые краны;
• уголки;
• устанавливаемый перед насосом фильтр предварительной очистки;
• пара американок, для демонтажа насоса на техобслуживание и ремонт.
• Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Блиц-советы

1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

БТП для системы отопления при зависимом присоединении к тепловой сети системы ГВС с непосредственным водоразбором

Узел ввода

Узел ввода может различаться в зависимости от схемы системы теплоснабжения (закрытая или открытая), способа присоединения систем отопления и вентиляции к тепловой сети (зависимое или независимое), а также от общей тепловой мощности ТП.

Для обеспечения надежной работы оборудования БТП узел ввода, кроме запорной арматуры и грязевика, должен оснащаться сетчатым фильтром Danfoss.

При открытой схеме теплоснабжения на обратном трубопроводе узла ввода устраивается байпас с грязевиком и фильтром для обеспечения горячего водоснабжения в летний период года, когда система отопления бездействует (как в данном случае). Допускается устройство такого же байпаса, но без грязевика при закрытой схеме теплоснабжения с зависимым присоединением теплопотребителей для обеспечения очистки теплоносителя в период заполнения систем.

В узле ввода первая запорная арматура на подающем и обратном трубопроводах должна быть стальной. Этому требованию удовлетворяют краны шаровые стальные фирмы Danfoss типа JiP, фланцевые или приварные.

Минимально допустимый условный проход трубопроводов узла ввода — 32 мм.

Узел учета теплопотребления

Узлом учета теплопотребления оснащаются все без исключения ТП. Он выполняется по отдельной части проекта ТП в соответствии с требованиями «Правил учета тепловой энергии и теплоносителя». Фирма Danfoss предлагает для оснащения узла теплоучета теплосчетчик типа «Логика 9943-У4» на базе ультразвукового расходомера SONO 2500 СТ и тепловычислителя СПТ 943.1.

Расходомеры устанавливаются на подающем и обратном трубопроводах ТП, на подпиточном трубопроводе при его наличии, а также на трубопроводе системы ГВС, после узла приготовления горячей воды при открытой схеме теплоснабжения. При конструировании узла учета до расходомеров SONO следует предусматривать прямолинейные участки трубопроводов, указанные в паспортах на соответствующие расходомеры.

В схемах узла учета теплопотребления на подающем и обратном трубопроводах также показаны преобразователи температуры КТПР и давления MBS 3000 (по требованию теплоснабжающей организации) комплекта теплосчетчика «Логика 9943-У4».

При комплектации теплового пункта узлом учета и блочной установкой тепловычислитель обычно размещается отдельно от щита управления БТП.

Узел обеспечения гидравлических режимов

Современные ТП должны обеспечивать стабильные гидравлические режимы работы всей системы централизованного теплоснабжения. Для этого в схемах БТП предусматриваются регуляторы перепада давлений, установленные перед теплоиспользующими системами или отдельными регулирующими клапанами и выполняющие сразу несколько функций:

• защищают системы теплопотребления от колебаний давлений в наружных тепловых сетях;
• предотвращают передачу в тепловую сеть колебаний давлений, вызываемых работой регулирующих клапанов в системах теплопотребления;
• обеспечивают работу регулирующих устройств ТП в оптимальном режиме, исключая возможность образования кавитации и шумов;
• предохраняют системы теплопотребления от недопустимых давлений, а также от опорожнения;
• при применении определенных модификаций регуляторов позволяют ограничить максимальный расход теплоносителя.

Данные функции наилучшим образом реализуются в случае установки регуляторов перепада давлений перед каждым регулирующим клапаном ТП (как на схеме 1). Однако в схемах многофункциональных стандартных БТП предусматривается, как правило, один общий регулятор для нескольких систем теплопотребления (как в данном случае), на которых требуется поддерживать единый перепад давлений.

При независимом присоединении систем отопления или вентиляции к тепловой сети, регулятор перепада давлений установлен на обратном трубопроводе, где он будет работать в более щадящем температурном режиме.

Импульсные трубки регулятора перепада давлений подключены к трубопроводам через шаровые краны с целью сохранения работоспособности БТП во время проверки или ревизии регулирующего блока регулятора и периодической продувки трубок.

Узлы приготовления теплоносителя для отопления или вентиляции

Узлы приготовления теплоносителя для отопления и вентиляции однотипные. Они могут выполняться с зависимым или независимым присоединением к тепловой сети. Выбор той или иной схемы присоединения определяется пьезометрическим графиком на вводе тепловой сети в ТП, высотой системы отопления или местом размещения других теплоиспользующих установок, прочностью примененного оборудования (Ру, на которое оно рассчитано) и особыми требованиями теплоснабжающей организации. Предпочтение в данном случае отдано независимому способу присоединения систем через водоподогреватели как наиболее современному.

Гидравлическое разобщение внутренних систем здания и системы теплоснабжения обеспечивает наивысшую надежность и исключает применение сложных узлов согласования давлений, с применением дорогостоящих регуляторов давлений «после себя» или регуляторов подпора и насосного оборудования.

Узлы присоединения системы ГВС

Двухступенчатая схема в настоящее время используется в том случае, если в системе теплоснабжения, кроме ГВС, присутствует система отопления и соотношение их тепловых нагрузок лежит в диапазоне:

0,2 < (QГВС/QО) < 1

Если в первую ступень подогревателя ГВС предполагается подавать теплоноситель после систем отопления и вентиляции, то при определении соотношения нагрузок в расчет принимается суммарная нагрузка на эти системы (QО + QВ).

Узел подпитки

Узел подпитки оснащен автоматизированным подпиточным электромагнитным клапаном и насосным модулем (опционально), реле давления (прессостатом), обратным клапаном, запорной арматурой, расширительным сосудом (в стандартной комплектации в состав БТП не входит. )

3 — насос одинарный циркуляционный, подпиточный
4,5 — клапан регулирующий седельный с редукторным электроприводом
6 — регулятор перепада давлений с импульсными трубками
7 — регулятор перепуска
8 — соленоидный клапан системы подпитки типа EV220В с электромагнитной катушкой и штекером
9 — электроконтактное реле давления системы подпитки типа KPI35
11 — электронный регулятор температуры (контроллер)
12 — датчик температуры наружного воздуха ESMT
13 — датчик температуры теплоносителя электронной системы регулирования с гильзой или без гильзы типа ESMU

15 — клапан балансировочный ручной
16 — кран шаровой запорный или аналогичный под приварку или фланцевый
17 — кран шаровой муфтовый
18 — кран трехходовой для контрольного манометра или с устройством для продувки
19 — дисковый поворотный затвор
20 — клапан обратный, резьбовой или фланцевый
21 — фильтр сетчатый, резьбовой или фланцевый
22 — манометр показывающий
23 — термометр показывающий
25 — грязевик
26 — закрытый расширительный сосуд

Монтаж тепловых сетей (ТС), тепловых трасс.

Компания АТ-СТРОЙГРУПП предлагает услуги по монтажу тепловых сетей.

Помимо проектирования тепловых сетей и ИТП, согласования проектной документации в соответствующих надзорных органах, наша компания также может осуществить монтаж всех инженерных сетей под ключ. В том числе: монтаж тепловых сетей, строительство индивидуальных тепловых пунктов (ИТП) и др.

Специалисты нашей компании произведут строительные работы по монтажу тепловых сетей быстро, качественно и в строго определенный договором срок. При монтаже поземных тепловых путей, в зависимости от требуемого типа тепловой сети, мы производим строительство тепловых сетей как канальным методом, так и бесканальным методом прокладки теплотрасс.

Наша компания располагает необходимым опытом по строительству тепловых сетей как в Москве, так и на территории всей Московской области.

---

Мы имеем прочную материально-техническую базу, необходимую для выполнения строй монтажных работ связанных с тепловыми сетями, ИТП:



• Землеройное оборудование.
• Сварочное оборудование.
• Строительная грузоподъемная техника и др.

Большинство проектов мы реализуем силами собственного штата высокопрофессиональных специалистов. Это опытные инженеры, строители, монтажники оборудования, специалисты производственно-технического отдела, рабочие различных специальностей и др. Такие специалисты нашей компании, как инженеры, сварщики, монтажники – регулярно проходят аттестацию и повышение квалификации.



Что мы делаем:

• Прокладка тепловых сетей в проходных, полупроходных и в непроходных каналах.
• Производство работ по теплоизоляции тепловых сетей.
• Строительство железобетонных каналов различного типа: монолитные, сборные.
• Производство работ по монтажу наземных теплотрасс с использованием в конструкции инзких и высоких опор.
• Производство работ по выносу тепловых сетей (байпас), монтаж байпаса теплосети и монтаж коллекторов тепловой сети.
• Строительство узлов учета тепла и диспетчерских пунктов.
• Строительство центральных тепловых пунктов (ЦТП) и индивидуальных тепловых пунктов (ИТП).
• Монтаж узлов учета тепла и диспетчерских пунктов и др.





Резюме Прораб / Начальник участка, Москва, 80 000 руб. в месяц

Объект: АО «НПО Энергомаш имени академика В. П. Глушко» — российское предприятие, являющееся ведущим разработчиком и производителем жидкостных ракетных двигателей. Реконструкция и техническое перевооружение сборочного производства и цеха гальванопокрытий с очистными сооружениями. Обязанности: 1. Руководство службой технического заказчика в рамках выполнения работ по реализации проекта АО «НПО Энергомаш». 2. Осуществление строительного контроля выполнения работ с надлежащим качеством, используя при этом качественные критерии, заложенные в существующих в Российской Федерации строительных нормах и правилах, технических условиях и стандартах, применяемых в строительства, условиям договора, а так же приёмка выполненных работ. 3. Рассматривание образцов материалов, изделий и оборудования, и документов, удостоверяющих их качество. В случае необходимости подтверждения качества материалов, изделий и оборудования. 4. Контроль процесса организации генподрядчиком работы комиссии по комплексному опробованию всего инженерного оборудования. 5. Передача до начала производства строительно-монтажных работ генподрядчику в установленном порядке на период строительства объекта строительную площадку по акту передачи строительной площадки, а так же всю необходимую для строительства объекта документацию (проектную документацию, прошедшую государственную экспертизу, рабочую документацию, геодезическую разбивочную основу с закреплёнными на местности знаками этой основы, порубочный билет (в случае необходимости), технические условия на временные присоединения, в соответствии с ПОС). 6. Оказывание содействия генподрядчику в ходе выполнения им работ по вопросам, непосредственно связанным с предметом договора, решение которых возможно только при участии Заказчика (технического заказчика).

7. Осуществление приёмки и проверку стоимости и качества работ, выполненных генподрядчиком при наличии исполнительной документации, представляемой генподрядчиком, на предъявляемый к приёмке объём работ. 8. Приёмка скрытых работ. 9. Помощь в оформлении актов выполненных работ по форме КС-2, КС-3, КС-6а, консультации по оформлению исполнительной документации.

Порядок прогрева тепловых трасс — ООО Пульсар Сервис

В обслуживании тепловой магистрали, компания, которая занимается этим вопросом, сталкивается с одной из существенных процедур. Это приведение в рабочее состояние паропроводов путем их продувки и прогревания.

— Если паропровод имеет существенную протяженность, то целесообразно прогреть главную, а затем поочередно следующую за главной магистраль. Побочные ответвления пргреваем уже потом. Второстепенные трубы и патрубки следует подвергать нагреву одновременно, чтобы не тратить на них много времени.

— Важно: теплоэнергия не должна уходить, потому при процедуре прогрева нужно закрыть заглушку центромагистрали, не забыть и о задвижках, относящихся к ответвлениям на трубопроводе. Это относится и к центральной теплотрассе и к ТП. При этом за оборудованием теплосети нужен постоянный контроль во время этого процесса.

При одновременном прогреве теплотрассы, правильным закрыванием отверстий, через которые уходит тепло и теплоноситель будет одновременное прикрытие всех задвижек и заслонок. Этот порядок закрытия должен практиковаться всегда для оптимальной работы энергоблока. Если нарушать его, возникает прецедент преждевременного выхода из строя системы.

До начала прогрева тепловой сети нужно открыть заслонки для выпуска воздушного давления.

Если исполнитель проклыдывает не один паропровод, то для лучшей убедительности по т.б. дренажные отверстия надо дердать раздельными, не допуская их соединения.

Дренаж конденсата — важный эпизод в прицессе. До того, как это не будет сделано нельзя прогревать. Еще один момент — это проверка на наличие засоров в дренажной системе. Если они имеются, необходимо прочищать. Не лишним будет сказать, что не соблюдение порядка в прогреве магистрали придедет к преждевременному ремонту оборудования теплосети.

Байпас центральной задвижки — важный элемент во всей операции. С него начинается сам прогрев. Его нужно открыть. Элемент приоткрывает на автоматизированных ИТП лицензированный специалист, который в свою очередь подчинен руководителю бригады, котрой поручен запуск. Байпас открывается очень плавно, в последствие алгоритм открывания будет зависеть от гидравлических ударов.

Если элемент отсутствует на головной задвижке, тогда подать пар в паропровод можно только лишь приоткрыв саму главную задвижку.

Гидроудары — признак скопления конденсата в трубопроводе. При их возникновении возникает необходимость отказаться от дальнейшего поступа пара в систему и удалять конденсат. Это надо сделать во избежании потери работоспособности    на необпределенное время, что может наступить из-за неправильного прогрева.

Вообще скорость прогрева зависит от частоты и интенсивности т.н. щелчков в трубах, минимальнаи интенсивность которых говорит о том, что можно осторожно продолжать процедуру.

Засор дренажного участка трубы — часто встречающееся явление, которое всплывает во время прогрева. В этом случае необходимо простучать участок предметом, не наносящим трубе механических повреждений. Одновременно нужно продуть участок. Если таким порядком не удается прочистить трубу, то остается единственный способ — разобрать ее и прочистить на месте.

Ремонтировать сетевое оборудование — дело хлопотное и нудное. К нему относится и ликвидация неисправностей паропровода Ликвидировать дефект нужно стараться без охлаждения теплотрассы, однако нужно твердо снизить давление до уровня атмосферного. Быввает, что и профессионалам не удается обойтись малыми силами и устранить дефект, тогда приходится охлаждать паропровод. Для этого полностью ликвидируют подачу пара в трубы, открывают дренажные устройства. Лишь после того, как все неисправности наконец устранены, трубопровод вновь прогревают в последовательности, которая описана выше.

На прогретом паропроводе устанавливаем рабочее давление и открываем запорную арматуру целиком на магистрали, а также на всех ответвлениях.

После запуска паропровода надо осмотреть фланцевые соединения на предмет ослабления крепежных болтов. Часто они бывают ослаблены. В этом случае требуется их закрепить.

2015 год

мкр. «Солнцево-парк» Корп.23,24.25.26,26а, ЦТП поз.30

Заказчик:  ООО «Мортон-РСО»

Вид работ:  теплосеть

Объем:  L=615 п.м.

М.О., Ленинский р-н, дер.Пыхтино, корп.23,24,25,26,26а,поз.30-ЦТП

Заказчик:  ООО «Мортон-РСО»

Вид работ:  Наружные сети водопровода, хоз.-бытовой канализации и ливневой канализации

Объем:  L=678 п.м., L=979 п.м., L=764 п.м.

М.О., Ленинский р-н, дер.Пыхтино, мкр. «Солнцево-парк» корп.12,13,14,20

Заказчик:  ООО «Мортон-РСО»

Вид работ:  дренаж

Объем:  L=1148 п. м.

г.Москва, ВАО, ул. Ткацкая, вл.26

Заказчик:  ООО «СУ-212»

Вид работ:  Байпас теплосети, Теплосеть с водовыпуском

Объем:  L=273 п.м., L=531 п.м., L=112 п.м.

М.О., Балашиха, мкр-н «Лукино» корп.1,3

•

Заказчик:  ООО «Стройарсенал»

Вид работ:  водопровод, канализация, теплосеть

Объем:  L=379 п.м., L=400 п.м., L=250 п.м.

Москва, «НИИ Детской онкологии и гемотологии ФГБУ РОНЦ им.Н.Н.Блохина РАМН», Каширское шоссе, вл.24

•

Заказчик:  ООО «УС-200»

Вид работ:  водопровод, канализация, водосток, теплосеть

Объем:  L=459 п. м.

М.О., Ленинский р-н, дер Пыхтино, мкр. «Солнцево-парк» корп.16,17,18,19,38,20,21.22,36

Заказчик:  ООО «Мортон-РСО»

Вид работ:  теплосеть

Объем:  L=1926 п.м.

М.О., Ленинский р-н, дер Пыхтино, мкр. «Солнцево-парк» корп.16,17,18,19,38,20,21.22

Заказчик:  ООО «Мортон-РСО»

Вид работ:  Водопровод, канализация, водосток, закрытая прокладка канализации

Объем:  L=2896 п.м., L=205 п.м., L=258 п.м.

Мкр-н «1-ое Мая» — вынос теплосети от д.3 до д.5

Заказчик:  ООО «Мортон-РСО»

Вид работ:  теплосеть

Объем:  L=108 п.м.

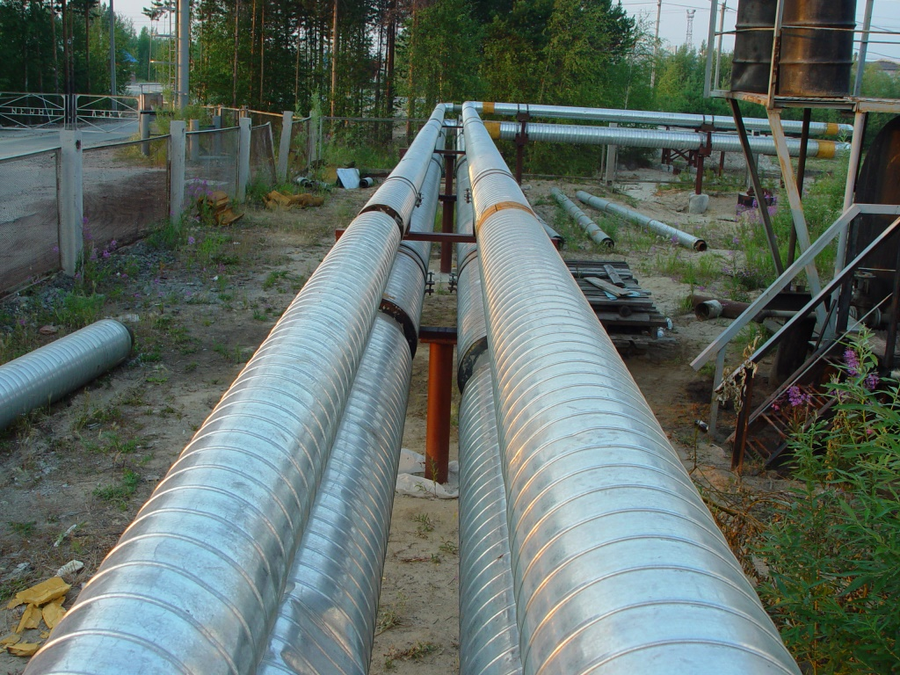

Зеленоград — Ответы — Когда в Зеленограде закопают байпасы — трубы, проложенные над землей?

Так что, байпасы так и не уберут?

Должны убрать, вопрос — когда. Из 29 пунктов в списке зеленоградских байпасов только по четырем есть точные сроки. В 2020 году планируется укладка под землю байпасов у корпусов 200 Г и 916. В 2021-м — у корпусов 510-514А и 352. Байпасы на улице Крупской уберут под землю в ходе реновации — когда будут сносить старые дома и строить новые.

Для того, чтобы убрать все надземные теплотрассы под землю, надо перевести все жилые дома в 1, 3, 4, 6 микрорайонах на закрытую схему теплоснабжения (когда системы отопления и горячего водоснабжения работают по независимым схемам). А это прежде всего вопрос финансирования. На закрытой схеме сейчас около 70% корпусов в районе Савелки и 60% в Матушкино. Для перевода на закрытую схему надо строить центральные тепловые станции. По федеральному закону «О теплоснабжении» (статья 29) к 1 января 2022 года перевод на закрытую схему теплоснабжения должен быть завершен.

Относительная ясность только с байпасами, которые находятся на балансе ООО «ТСК Мосэнерго». В Зеленограде 29 таких теплотрасс. Но это не все надземные трубы. Например, у корпусов 431 и 442 — те самые байпасы, «находящиеся на балансе строительных организаций». Для того, чтобы их демонтировать, нужны некие распорядительные документы, которые власти до сих пор не выпустили. Эти должен заниматься департамент строительства.

Есть и бесхозные байпасы, которые никто не эксплуатирует. В этом году зеленоградская администрация обнаружила более тридцати участков таких теплосетей. В частности, у корпусов 107Б, 828Б, 847, 1011, 1143, 1410, 1444, 1529, 1543, 1604, 1641, 1628, 1645, на улице Панфилова, Сосновой аллее, Середниковской улице.

Префектура отправила список ничьих байпасов в департамент ЖКХ с просьбой определить теплосетевую организацию, которая будет их содержать и обслуживать до признания права муниципальной собственности на такие сети. Проще говоря, нужны деньги, чтобы их убрать. Конкретного ответа и сроков ликвидации байпасов пока нет.

Байпасный контур центрального отопления — HomeOwnersHub

Цитируемый текст здесь

Но если в контуре стоит набивка большого радиатора, то тепло сгорает легко отключается, и тогда трубопровод не должен быть таким длинным. Все производитель просит сделать какой-то неограниченный шлейф, который будет рассеивать необходимое количество тепла, так что в случае неисправности сам котел, нагретая вода не циркулирует напрямую обратно в котел работает быстро и теряет необходимое количество тепла для его остановки выпуск пара или разделение из-за повышения давления.Я на самом деле видел, как это делается с полотенцесушителем на другой стороне стены от котла и не более четырех футов от самого участка трубы, но он был достаточно, чтобы удовлетворить требования для этой системы.
Поскольку он запрашивает цикл, сам цикл не обязательно должен быть циклом трубопровод проходит по всему дому. Все, что есть, это неограниченный схема, которая будет рассеивать необходимое тепло и делать это любыми способами возможно для ситуации. Клапан также не должен использоваться в качестве нормального открытого неограниченного контура будет более чем обычно достаточно для домашнего система.
Как меня научили это делать: разместить контур на подающей и обратной трубе, но сделайте так, чтобы одна конкретная цепь нагревалась, когда требуется тепло. запрос поступил на котел даже в случае отказа моторизованного клапана или насоса активировать. Самый простой способ сделать это — установить трехходовой клапан. что при отключении питания по умолчанию отопление помещения закрыто, а водонагреватель открыто. Это делает циркуляционный змеевик для накопителя горячей воды вашим неограниченная петля. Это идеальная неограниченная петля между потоком и возврат с идеальной средой для отвода тепла от котла.Да ты понятно. «Вода» в накопительном баке.
Скажите, сколько раз вы включали обычную систему центрального отопления? и не хотел нагревать воду, которую вы используете у раковины или в ванне. Вы наверняка хотели горячую воду без отопления радиаторов в доме, поэтому вы бы установили клапан с электроприводом в контур радиатора, чтобы остановить поток от циркуляции по дому, а это то, что он должен делать. Но Мне бы очень хотелось показать, сколько людей звонят для обогрева помещений и не хотите, чтобы бак с горячей водой использовался вместе с ним.
Термостат на баке-накопителе горячей воды закреплен в соответствии с тремя порт моторизованного клапана и когда он требует тепла, когда только горячая вода требуется, то клапан уже находится в открытом положении по умолчанию для этого цепи, поэтому клапан вообще не должен двигаться. Когда зов тепла контура отопления помещения и горячей воды, затем клапан перемещается в среднее положение, чтобы обеспечить поток воды в оба контура. Когда термостат на резервуаре достигает своей уставки, затем он перемещает клапан, чтобы закрыть только сторона с горячей водой, чтобы остановить поток в бак.Это только происходит, если на панели управления выбраны и отопление, и горячая вода. программатор или система таймера подключениями к переключению клапана сам. Когда включена только горячая вода, статус бака сообщает бойлеру. выключить.
У нас есть система водяного теплого пола, и она отлично работает метод, который я только что описал выше. Он также превосходит производителей требование отвода тепла на несколько градусов при использовании сквозного разомкнутого контура резервуар для горячей воды, а наш резервуар находится всего в паре ярдов от котел. Основное испытание нашей системы состояло из инженера отключение термостата от котла и запуск системы себя глупо около получаса только с неограниченной горячей водой петля в люфте, контур нагрева отсутствует.
Рад сообщить, что вода, возвращающаяся в котел, никогда не была горячее, чем 83 градуса по Цельсию, что я сейчас читаю из сертификата прохождения от Scottish Gas, поэтому он никогда не позволял котлу вскипятить уже кипящую воду, но у нас действительно были облака пара, вырывающиеся через расширительную трубу бак для горячей воды и пол немного нагрелся, и только немного, под первую половину кухонного пола.Система получила хороший проходной сертификат и многие годы успешно и экономично работают годы.

Перепускной клапан, активируемый давлением 1-1 / 4 «

Вы здесь

Этот клапан предотвращает резкий подъем напора насоса и поддерживает стабильный расход. Также гарантирует, что для гидравлических систем используется только необходимое количество циркулирующей воды. Клапан 1-1 / 4 «может быть отрегулирован в любую точку от 10 до 60 футов водяного столба (от 30 до 1800 мбар). Максимальный расход 35 галлонов США в минуту (7950 л / ч).

Значок	Стк №	Титул	Дата публикации	Размер	Скачать
Инструкции
	L660000	Инструкции для перепускного клапана давления	2001-01-17	191.2 КБ	Скачать
Предоставление
	SUB60000	Подача заявки на перепускной клапан давления	2009-06-17	187,5 КБ	Скачать
Техническая записка
	TN04	Обходной клапан, активируемый давлением, TechNote	2007-05-08	67. 5 КБ	Скачать

Термобайпасный клапан | 3-ходовой термостатический клапан

Термобайпасный клапан необходим в гидравлических контурах, где требуется быстрый прогрев, контролируемая температура жидкости и низкое противодавление в обратной линии. Контроль температуры — ключевой элемент оптимальной работы системы. Слишком горячие жидкости могут вызвать снижение вязкости жидкости, внутреннюю утечку, кавитацию насоса и, в конечном итоге, выход из строя компонентов.Слишком холодные жидкости увеличивают вязкость жидкости, что приводит к сильной нагрузке на компоненты системы. Правильный контроль температуры жидкости гарантирует, что механические компоненты должным образом смазаны и работают с максимальной эффективностью.

ThermOmegaTech 3-ходовые термобайпасные клапаны (TBV) обеспечивают надежный контроль температуры жидкости в двигателях, компрессорах, системах охлаждения смазочного масла, контурах гидростатического привода, радиаторах, гидравлических силовых агрегатах, управлении технологическими процессами и других промышленных приложениях, где необходимо отводить жидкости в зависимости от их температуры.

Эти самодействующие термобайпасные клапаны контролируют входной поток и автоматически отводят жидкость в зависимости от температуры в одно из двух выходных отверстий. Жидкость ниже заданной температуры клапана отводится в резервуар или байпасный контур, в то время как жидкость при заданной температуре или выше отводится в охладитель системы.

Эти термостатические клапаны автоматически регулируют температуру жидкости, чтобы поддерживать работу системы при оптимальной температуре, чтобы снизить износ системы и исключить чрезмерное тепловое повреждение.В байпасном режиме TBV модулирует температуру жидкости, смещая обратный поток через охладитель / теплообменник или направляя его напрямую в резервуар. В режиме смешивания TBV регулирует поток через порты «B» и «C», чтобы обеспечить желаемую температуру на выходе из порта «A».

Тепловой байпас необходим для поддержания контроля температуры жидкости в гидравлических и смазочных системах, используемых в промышленных, мобильных и аэрокосмических приложениях. TBV от ThermOmegaTech обеспечивают точное термостатическое регулирование теплообменников и охладителей жидкого топлива в десятках применений, как правило, в военных самолетах.

ThermOmegaTech самостоятельно разрабатывает и производит все термоприводы для своих клапанов, что дает нам уникальную возможность адаптировать их под нужды вашего проекта. Можно настроить температуру открытия / закрытия, материал, размер клапана, скорость потока, количество входов / выходов и другие дополнительные функции, такие как корректировки.

Если один из наших стандартных продуктов не соответствует требованиям вашей системы, свяжитесь с одним из наших специалистов по продукту, чтобы обсудить требования вашего проекта.

AHONA — Термобайпасные клапаны Danfoss

Термоклапаны ESBE типа TV предназначены для обеспечить оптимальную рабочую температуру внутри котла. Термостат внутри TV-клапана пропускает поток через байпас до желаемого температура достигнута. Клапаны TV могут быть установлены на любом источнике питания. или обратные трубы.

Монтаж на подаче:
Когда температура внутри котла достигает 160 ° F (72 ° C), термоклапан TV позволит подавать горячую воду прямо в система или косвенный нагреватель.Между 160 ° F и 170 ° F, TV-клапан позволяет питающему потоку проходить в обход и смешиваться с возвратная вода, поддерживая высокий уровень рабочей температуры. Примерно при 180 ° F (82 ° C) большая часть потока направляется в систему.

Установка на обратном трубопроводе:
Термоклапан TV допускает полный байпас до обратного потока температура повышается до 140 ° F (60 ° C).Клапан TV открывается при достижении минимальной температуры возврата 140 ° F. Приблизительно 158 ° F (70 ° C) большая часть потока будет проходить через систему.

Запуск:
Необходимо установить регулируемый балансировочный клапан (или шаровой кран) на обходе. При полностью открытом байпасе дайте температуре уровни внутри котла для достижения стандартного рабочего уровня.Обратите внимание: байпасный балансировочный клапан необходимо отрегулировать (дросселировать). если поток горячей воды не направляется автоматически в системы, в противном случае регулировка не требуется.

Скачать Термоклапан Danfoss TV PDF

Автоматический перепускной клапан — PlumbArena.co.uk

Энергосбережение

www.energysavingtrust.org. uk DU145 Автоматический байпас клапан Строительные нормы и правила ИНСТРУКЦИИ ПО УСТАНОВКЕ Автоматический байпас клапан (DU145) контролирует поток воды в контуре отопления, подключенный к давление воды через него и используется для поддержания минимального расхода через котел и ограничения давления циркуляции, когда другие водные пути закрыты. Байпасный контур должен быть установлен, если производитель котла требует такового или указывает, что во время работы котла должен поддерживаться минимальный расход. Использование автоматического байпасного клапана становится особенно важным, когда системы отопления включают большое количество термостатических радиаторов < strong> клапаны (TRV) — пока TRV открыты, автоматический байпас клапан остается закрытым, поскольку TRV начинает закрываться, автоматический байпас клапан начинает открываться, поддерживая необходимый поток воды через бойлер.Использование автоматического байпасного клапана также может снизить шум в системах, вызванный избыточной скоростью воды. Поскольку ручные клапаны или клапаны с фиксированным положением не регулируют поток и не позволяют воде перепускаться, даже если в этом нет необходимости, Строительные нормы требуют, чтобы байпасные контуры использовали автоматический байпасный клапан. s, а не фиксированные клапаны.Расположение в системе TRV TRV TRV TRV ABV ABV Установка Система с накопительной горячей водой Система с бойлером co mbi EB-DU145E Rev. B EN1H-2700GE25 R0207 Может быть установлен в любом направлении, но для простоты настройки, окошко на крышке должно быть обращено вперед. Установите DU145 потоком в направлении стрелки на корпусе. Для затяжки используйте гаечный ключ с открытым зевом правильного размера . Не затягивайте слишком сильно.

Шумный перепускной клапан.| Форум сообщества Screwfix

«Настройте насос так, чтобы разница температур между подающей и обратной линиями составляла , не более 20 ° C. , когда установлена ​​максимальная температура подачи». Итак, серия 400 предназначена для работы с падением на 20 градусов или рассчитана на 11 градусов, но имеет допуск до 20 градусов?

Щелкните, чтобы развернуть …

Старые котлы, сделанные из чугуна, были рассчитаны на падение температуры 11 ° C (на самом деле 20 ° F, отсюда необычное число), так как было важно поддерживать обратный поток достаточно высоким, чтобы шестигранник не распался из-за конденсации. Каналы через шестигранник были относительно большими, поэтому потеря давления была низкой, и требовался только небольшой насос. Шестигранник современных конденсационных котлов имеет очень ограниченные водные пути, поэтому потеря давления намного выше. Вот диаграмма потери давления для котла 428.

Как видите, потери на полной мощности с дифференциалом 20C составляют почти 2,5 метра. Если бы использовался дифференциал 10C, требующий расхода 2440 л / ч, потеря давления была бы намного выше (по оценкам, от 7,5 м до 8 м). Потребовался бы насос гораздо большего размера — более дорогой в покупке и эксплуатации.

Так что да, вы можете использовать более низкий дифференциал (шахта сбалансирована на 15С). 20C — это максимум, любое большее значение может слишком сильно напрягать гексагон. Фактическое падение температуры будет зависеть от потери давления в системе отопления в целом.

Однако у вас может быть котел мощностью 28 кВт, но действительно ли вы используете все 28? Одиннадцать радов и пара полотенцесушителей предполагают, что нет, может быть, 20кВт (мои 13 радов в сумме составили 13кВт). Я подозреваю, что размер котла 28кВт был рассчитан на включение цилиндра ГВ; но обычно в этом нет необходимости — если только все не принимают ванну / душ, когда отопление работает на максимуме рано утром.Выбор времени для подачи горячей воды, когда потребность в тепле отсутствует или очень низкая, например, ночью, или установка системы на приоритет горячей воды (это делают комбинированные котлы), означает, что котел может быть понижен до 20 кВт или меньше, требуя более низкой скорости потока.

Где находится перепускной клапан водонагревателя на жилом доме?

Вы новичок или новичок в автофургоне, задаваясь вопросом: , где находится перепускной клапан водонагревателя на автофургоне? Вы можете чувствовать себя глупо из-за того, что не знаете, где находится перепускной клапан, но поверьте нам — вы не одиноки!

Скорее всего, ваш байпасный клапан водонагревателя скрыт от глаз внутри вашего дома на колесах.Сегодня мы поможем вам его найти. После того, как мы поможем вам найти клапан водонагревателя дома на колесах, мы собрали несколько видеороликов, чтобы объяснить, как использовать обходной клапан, чтобы вы могли подготовить водопроводную систему дома на колесах к зиме.

Готовы найти перепускной клапан водонагревателя? Пошли!

* Обратите внимание, что BeginRV может заработать небольшую комиссию, если вы совершите покупку по ссылке ниже. Спасибо!

Где перепускной клапан в водонагревателе дома на колесах?

Панель доступа к вашему водонагревателю RV будет на за пределами вашего RV.Ваш водонагреватель RV обычно находится в квадратном или прямоугольном отсеке с откидной панелью для легкого доступа.

С внешней стороны вашего автофургона вы сможете получить доступ к передней части вашего водонагревателя. Это не то место, где находится перепускной клапан водонагревателя на колесах! Перепускной клапан вашего водонагревателя RV расположен на задней части вашего водонагревателя — внутри вашего RV.

На передней части водонагревателя на колесах вы найдете анодный стержень и сток водонагревателя.Здесь вы будете выполнять основную часть работы, когда промываете водонагреватель для дома на колесах на зиму [подробнее об этом позже].

Чтобы найти сзади вашего водонагревателя, пройдите внутрь своего автофургона на другую сторону от того места, где водонагреватель находится спереди. Задняя сторона водонагревателя RV не будет видна, но вместо этого она, скорее всего, будет находиться под кухонной плитой (или другим прибором).

Чтобы получить доступ к байпасному клапану водонагревателя RV, вам, вероятно, придется использовать отвертку или дрель, чтобы открутить и снять панель и / или часть, скрывающую ваш водонагреватель.Как только вы удалите обшивку, вы увидите заднюю часть водонагревателя RV и сможете найти перепускной клапан водонагревателя RV.

Важно отметить, что на некоторых моделях домов на колесах вы не сможете получить доступ к задней части перепускного клапана водонагревателя на колесах, просто сняв обшивку. Возможно, вам придется снять ящик или соседнюю панель, чтобы получить доступ к задней части водонагревателя RV.

Зачем мне нужен перепускной клапан водонагревателя в моем автофургоне?

Основное назначение перепускного клапана водонагревателя заключается в том, что он предотвращает попадание незамерзания в бак водонагревателя при подготовке к зиме водопроводов вашего жилого дома.Как с практической, так и с экономической точки зрения, нет необходимости добавлять антифриз в водонагреватель для дома на колесах во время подготовки к зиме. Бак не подвержен риску замерзания или расширения, что может привести к повреждению вашей системы водяного отопления.

🏳️‍🌈 СООБЩЕСТВО ДВИГАТЕЛЕЙ БОЛЬШЕ РАЗНООБРАЗИЯ. Встаньте рядом с нашими лагерями друзей и покажите свою поддержку в МЕСЯЦ ЛГБТ-ПРАЙДА! 🏳️‍🌈

Когда вы обходите водонагреватель, холод, поступающий в водонагреватель, направляется в водопроводную линию («в обход» водонагревателя). На большинстве домов на колесах установлен перепускной клапан водонагревателя. В зависимости от модели водонагревателя может быть один, два или три перепускных клапана.

Обход вашего водонагревателя RV — это более быстрый и экономичный способ подготовить вашу систему к зиме. Вместо того, чтобы заполнять весь бак водонагревателя RV галлонами антифриза (что в любом случае неэффективно), вы просто обходите систему горячего водоснабжения, чтобы антифриз поступал только в те водопроводы, для которых требуется антифриз.

Вместо того, чтобы заливать антифриз в систему горячего водоснабжения, вы удалите накипь, промойте и слейте воду из системы, чтобы обеспечить ее надлежащее обслуживание в зимний период.Мы рекомендуем очищать и опорожнять резервуар для горячей воды дома на колесах не реже одного раза в год, чтобы удалить известковый налет и другие отложения, которые могут повлиять на работу вашего нагревателя.

Подготовка вашего автофургона к зиме Сантехника и очистка водонагревателя на автофургоне

Теперь, когда вы определили местонахождение перепускного клапана водонагревателя дома на колесах, пришло время для самого интересного — подготовки водопроводной системы для дома на колесах к зиме! Вместо того, чтобы вдаваться в подробные объяснения того, как подготовить вашу систему к зиме, мы собрали несколько чрезвычайно полезных видеороликов, чтобы показать вам, как выполнять эту работу.

Наше любимое видео от RV Habit. Из этого видео вы узнаете, как обойти водонагреватель дома на колесах при подготовке к зиме водопроводной системы дома на колесах:

Второе видео от RVGeeks — отличная пошаговая инструкция по чистке водонагревателя RV. Они используют бороскоп, чтобы заглянуть в резервуар водонагревателя RV, чтобы показать вам накопление внутри вашего резервуара — и почему так важно смыть его при подготовке к зиме.

Вот последнее видео от Just Plain Common Sense, в котором пошагово описывается процесс очистки резервуара для горячей воды на автофургоне. Нам это нравится, потому что он предлагает несколько дополнительных советов, которые помогут вам проверить все свои настройки при чистке нагревательного бака:

Заключение

Мы надеемся, что теперь вы можете найти перепускной клапан своего водонагревателя на жилом доме. Не расстраивайтесь, если сначала не можете его найти — вы определенно не одиноки.RVing — это обучение, и прежде чем вы это узнаете, вы станете экспертом и покажете другим новичкам свои советы и хитрости!

Если у вас есть какие-либо вопросы или комментарии относительно расположения перепускного клапана водонагревателя на колесах, мы будем рады, если вы оставите их ниже. Большое спасибо за чтение!

Easy Travels,

.
