Заземление в частном доме

Метки: ЗАНДЗ рекомендации для физических лиц для установщика частный дом монтаж заземление

Для создания хорошего и надежного заземления в частном доме есть очень простое и легко реализуемое решение, гарантирующее результат на сто лет. Это монтаж заземления дома с помощью готового, быстро собранный комплект заземления ZANDZ, специально разработанный для такого использования.

Преимущества

Основной элемент любого заземляющего устройства — заземлитель, представляет собой металлическую конструкцию, вмонтированную в землю.

Преимущества такой конструкции и используемых материалов:

• Срок службы до 100 лет
• Простая сборка одним человеком без специальных инструментов.
  Для сооружения системы заземлителей необходимой длины штыри длиной 1,5 метра заглубляются в землю один за другим с применением ударного инструмента (кувалды). Болтовой зажим используется для соединения проводника с электрощитом.
• Минимальная площадь, занимаемая системой заземлителей, позволяет монтировать ее в подвальных помещениях или вплотную к стенам в виде всего одной точки. Малый размер сводит к минимуму необходимые земляные работы.
• Сварка не требуется *
• Качество заземления не зависит от погоды и времени года

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техническим циркуляром 11/2006 объединения «РосЭлектроМонтаж»

Ограничения по применению

Комплект ЗЗ-6 «Заземление в частном доме» предназначен для монтажа в мягких глинистые почвы (например, суглинок).

Монтаж в плотные глинистые грунты затруднен, но возможен (например, тяжелая глина).

Установка в твердые песчаные и каменистые грунты невозможна. Это ограничение связано с малой энергией удара ручного инструмента (кувалды), используемого при сборке.

Для монтажа системы заземлителей в плотных или твердых грунтах рекомендуем использовать комплекты модульного заземления (На отдельной странице).

Информация об упаковке:

Артикул: ZZ-6
Набор упакован в коробку из плотного картона с пластиковой ручкой. Внутри коробки находятся детали комплекта заземления, а также инструкция и пара фирменных наклеек для размещения на дверце электрощита или других плоских поверхностях на усмотрение покупателя

Дилеры в России и странах СНГ

Купить готовые комплекты заземления ZANDZ, а также отдельные комплектующие можно не только в нашем интернет-магазине, но и в дружной торговой компании с собственным складом в г. город.

Покупка у местного дилера сэкономит время и деньги на доставке товара с центрального склада в Москве. Если у дилера есть торговая площадка — можно найти комплекты и элементы заземления «вживую».

Список дилеров в России и СНГ

Комплект заземления ZZ-6

Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые между собой.

Омедненный безмуфтовый заземляющий штифт (D17 мм / L1,5 м)

Основание комплекта — шпилька длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один конец заужен, а на конце другого сделано глухое отверстие для соединения штырей друг с другом (для увеличения общей длины электрода).

При монтаже соединение автоматически прижимается, образуя очень хороший электрический и механический контакт.

Для сборки безмуфтовых штифтов необходимо использовать приводную головку, передающую ударное усилие на центр штифта.

Подробная информация о технологии изготовления и испытаниях покрытия размещена на отдельной странице.

Приводная головка для монтажа с помощью кувалды

Ведущая головка из закаленной стали предназначена для передачи энергии удара инструмента (кувалды) на центр штифта. Он находится в пазу штифта при сборке.

 Зажим для соединения проводника,

1 шт.

Профильный хомут из нержавеющей стали с болтами М10. Позволяет соединить штангу с заземлителем — проводом круглого сечения или лентой (шириной до 40 мм).

Возможно безопасное использование стальной и оцинкованной проволоки — для этого внутри хомута имеется прокладка, препятствующая образованию гальванохимической связи между сталью/цинком и медью.

Для предотвращения ослабления резьбовых соединений «болт-гайка» используются пружинные шайбы (гроверные шайбы / гроверные шайбы), устанавливаемые между прижимной поверхностью и гайкой.

Дополнительные материалы

Дополнительно только медный провод сечением
16 или 25 мм² необходимой длины — для подключения навесного заземлителя к электрощиту.

Для максимальной защиты глухого отверстия на вершине штифта в уже собранной системе заземлителя можно использовать силиконовый герметик, нанесенный в это отверстие. Блокирует проникновение влаги и грязи к штифту сердечника, полностью останавливая коррозию.

До монтажа

При размещении заземлителя ВНУТРИ дома место установки определяется из соображений механической защиты заземлителя от этого заземлителя до электрощита, сухости помещения, удобства установки штырей в землю. Лучшим местом является положение в радиусе 0,5 метра от электрощита, чтобы добиться наименьшей длины проводника. Максимальное расстояние от электрощита не ограничено.

• ZZ-6 Комплект «Заземление в частном доме»
• медный провод/кабель сечением 16 или 25 мм² необходимой длины. При монтаже в землю требуется проводник с минимальным поперечным сечением 25 мм².
• Силиконовый герметик

Необходимые инструменты:

• Ударный ручной инструмент весом 300–1500 г: Кувалда или тяжелый молоток
• два гаечных ключа или два плоскогубца (для затягивания зажимных болтов)

Последовательность работ при монтаже заземлителя снаружи здания

1. Выкопать канал глубиной 0,5 — 0,7 метра на месте размещения заземлителя
2. Установите систему заземляющих электродов в подготовленный канал. В качестве руководства по монтажу необходимо использовать перечень операций «Порядок монтажа…».
3. Поместите заземляющий проводник в канал

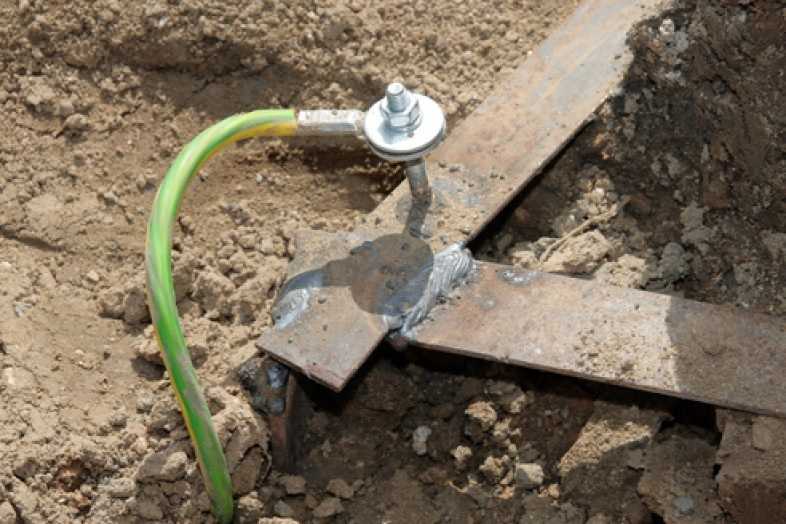

4. Соедините систему заземлителей с проводником с помощью зажима из комплекта
5. Подсоедините проводник к электрощиту
6. Засыпать канал землей

Подключение заземления к электрощиту

Подключение осуществляется медным проводом с рекомендуемым сечением 16 — 25 мм². Например, со специальным заземлителем.

Для соединения заземляющего электрода с проводником используется специальный зажим (входит в комплект).

Порядок монтажа системы заземлителей

Уплотнительные втулки из нержавеющей стали надеты на штифты для удобства транспортировки. Перед установкой втулки необходимо снять.

Операции:

1. Вставьте приводную головку в отверстие для штифта.
2. Углубите штифт в землю, ударив инструментом по приводной головке.
3. Снимите приводную головку и наденьте втулку на установленный штифт (широкой стороной вниз).
4. Вставьте штифт острой кромкой в ​​установленный штифт с уплотнительной втулкой поверх него. Соединение само запрессуется во время монтажа.
5. Повторяйте шаги 1-4, пока не получите желаемую глубину заземлителя. Последнюю булавку необходимо оставить на высоте 20 см от земли. На последний заглубленный штифт уплотнительная втулка не надевается.
6. Установить зажим для присоединения заземляющего проводника, а присоединив проводник, затянуть винты с максимальным усилием зажима.
7. Заполните отверстие штифта герметиком, чтобы предотвратить проникновение влаги.

Смотрите также полное описание расчетов и видео монтажа заземления на отдельной странице.

Достаточно ли такого заземления? (параметры)

Система заземлителей из комплекта «Заземление в частном доме» ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление грунта около:

Требования к качеству заземления дома

Если не планируется подключение молниезащиты и газового оборудования к заземлению:

• в обычных глинистых грунтах качество местного (повторного) заземления, должно иметь рекомендуемое сопротивление не более 30 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания)
• в песчаном грунте качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 150 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания )

Требования к качеству заземления (особые случаи)

При совместном применении заземления с молниеотводами:

• в обычных глинистых грунтах сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
• В песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п.8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

При этом заземлитель должен включать не менее 3 вертикальных электродов, отстоящих друг от друга на расстоянии не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.д).

Подробнее о применении см. на отдельной странице «Молниезащита и заземление».

Если для подключения газового котла/газопровода используется заземление:

• в обычных глинистых грунтах его сопротивление должно быть не более 10 Ом (УПК 1.7.103; для всех повторных заземлений).
• в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; при всех повторных заземлениях; для грунтов сопротивлением более 500 Ом*м)

Систему заземляющих электродов рекомендуется выполнять как единый электрод (точечный, как заземление). Подробнее о применении смотрите на отдельной странице «Заземление газового котла/газопровода».

Выбор системы заземления (ТТ/ТН) для индивидуальных жилых домов

В 2007 году руководством Госэнергонадзора направлено письмо (№10-04/481) руководителям Межрайонного территориального управления и начальникам Дирекции по Технологическому и экологическому надзору Ростехнадзора, что в целях уточнения и дополнения требований нормативно-технических документов в области энергетики и обеспечения безопасности электроустановок подготовлены (утверждены/согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в эксплуатацию новых и реконструируемых электроустановок:

• № 6/2004 от 16.02.2004 «О выполнении системы главного уравнивания потенциалов на вводном объекте»;
№
• № 7/2004 от 02.04.2004 «О прокладке электропроводки над подвесными потолками и в перегородках»;
№
• № 10/2006 от 01.02.2006 «О схемах временного электроснабжения объектов строительства»;
№
• № 11/2006 от 16. 10.2006 «О заземлителях и заземлителях»;

Комментарий к ТМ №11/2006 «О заземлителях и грозозащитах» (от разработчика технической записки: Шалыгин А.А., начальник ИКЦ Московского института энергетики и энергоэффективности) указано:

В соответствии с указаниями п. 1.7.59 седьмой редакции ПУЭ: «Электроснабжение электроустановки напряжением до 1 кВ от источника с глухозаземленной нейтралью и заземлением открытых токопроводящих частей с помощью заземления электродная система, не подключенная к нейтрали (система ТТ), допускается только в тех случаях, когда не могут быть обеспечены условия электробезопасности в системе TN.Для защиты от непрямого прикосновения такие электроустановки должны быть снабжены автоматическим отключением питания с обязательным применением КОД…».

Индивидуальные жилые дома являются примером электроустановки, где невозможно в разумных технических решениях обеспечить требования электробезопасности в системе ТН, которые должны быть присоединены к ВЛ 0,4 кВ неизолированными проводами из-за местных условия. Дело в том, что нулевой провод ВЛ не может считаться PEN-проводником по определению. В этих условиях целесообразно использовать систему защитного заземления ТТ для замены неизолированных проводов воздушных линий на самонесущие изолированные проводники.

УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА, как правило, устанавливается на вводе в такую ​​установку для автоматического отключения питания. Сопротивление заземлителя выбирают около 30 Ом, а для грунтов с большим объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежная работа УЗО, а токи короткого замыкания ничтожно малы.

Позднее — в 2012 г. выпущено ТМ № 31/2012 «О выполнении повторного заземления и автоматического отключения на вводе объектов индивидуального строительства». Его текст (сокращенный):

Объекты индивидуального жилищного строительства, как правило, получают питание от ответвления от ВЛ до 1 кВ.

Для объектов нового строительства и при реконструкции в соответствии с указаниями главы 2. 4 седьмой редакции ПУЭ воздушные линии выполняются с использованием самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуальной застройки запитаны от ВЛ с применением неизолированных проводов ВЛ, выполненных в соответствии с нормами главы 2.4 КВОС редакции 6 и ранее.

… Целью настоящего циркулярного выпуска является выдача конкретных рекомендаций по обеспечению защиты от непрямых прикосновений в электроустановках, получающих питание от воздушных линий и изолированных линий до 1 кВ. При выборе средств защиты от непрямых прикосновений в электроустановках, получающих питание от ВЛ и СИЛ до 1 кВ, необходимо руководствоваться:

1. Так как для объектов, получающих питание от ВЛ напряжением до до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за низкого коэффициента срабатывания токов короткого замыкания, обязательна установка устройств защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе.
   Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе обязательна с точки зрения пожарной безопасности.

2. При питании от изолированных линий сопротивление повторного заземления с потребителем выбирают из условия надежной работы УЗО при повреждении изоляции (однофазном замыкании на землю) на отключенном PEN-проводнике изолированного ответвления линии . Сопротивление рассчитывается по току безопасного срабатывания УЗО, равному пятикратной величине этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м сопротивление может быть увеличено до 150 Ом.

3. При питании от ВЛ, в соответствии с указаниями п.1.7.59 УКВ седьмой редакции и п.1. 531.2.3 МЭК 60364-5-53 (готовится к публикации российский аналог ГОСТ Р 50571-5-53) следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п.п. 2 настоящего технического циркуляра.

4. Использование системы КТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на изолированные линии необходимо применять в электроустановках систему защитного заземления ТН. Для этого переключатель вводной аппаратуры должен быть установлен между шинами N и PE.


Установка защитных устройств

Хотим обратить Ваше внимание на то, что заземление дома/дачи – это лишь одно из нескольких необходимых мероприятий для организации качественной системы электроснабжения в доме.

Использование заземления без защитных устройств (например, УЗО) — ОПАСНО.

Система уравнивания потенциалов

Обратите внимание, что в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (ПУВ 1.7.82).
Эта мера представляет собой объединение всех электропроводящих поверхностей с целью создания для них одного (равного) электрического потенциала. В случае какой-либо чрезвычайной ситуации человек, который коснется таких поверхностей (например, корпуса стиральной машины и водопровода) — не пострадает, так как не будет разности потенциалов.

Основная система уравнивания потенциалов должна соединять между собой следующие токопроводящие части:

1. защитный проводник PE или PEN-проводник линии питания в системе TN
2. заземляющий провод, присоединяемый к заземляющему электрическому устройству в системах IT и TT
3. заземлитель, присоединяемый к повторному заземлителю на проходной (при наличии заземлителя)
4. Металлические трубы коммуникаций входящие на объект: горячего и холодного водоснабжения, канализации, отопления, газа и т.д.
5. металлические части каркаса здания
6. Детали металлические систем централизованной вентиляции и кондиционирования
7. Молниезащитное заземляющее устройство 2 и 3 категории
8. Заземлитель системы функционального (рабочего) заземлителя при наличии и отсутствии ограничений на подключение сети рабочего заземления к заземляющему устройству защитного заземления
9. металлические оболочки телекоммуникационных кабелей;

Сертификат

Сертификат соответствия РОСС RU. АГ66.Н00867 (добровольная сертификация):

ЗАНДЗ. Сертификация на территории Таможенного союза ЕАЭС

Сертификат соответствия RU C-RU.АЛ32.В.05536 на соответствие комплектов требованиям
Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»:

Отказное письмо об отсутствии необходимости в обязательной сертификации комплектующих изделий на территории стран Таможенного союза:

Статьи по Теме:

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее актуальный опыт, запоминая ваши предпочтения и повторяя посещения. Нажимая «Принять», вы соглашаетесь на использование файлов cookie. Однако вы можете посетить настройки файлов cookie браузера, чтобы предоставить контролируемое согласие.

Логин

Пароль

Электронная почта

(успешно)

Фамилия

Отчество

Организация

Род занятий ПроектированиеМонтаж/СтроительствоПродажаДругое

Я хочу быть Экспертом

Эксперт — лицо, профессионал, который готов оказать клиентам (посетителям данного сайта) любые услуги в сферах:

• Продажа
• Проектирование
• Крепление

Я хочу получать новости ZANDZ по электронной почте

Я ознакомился с условиями использования сайта

Дополнительную информацию о компании Вы можете заполнить в личном кабинете после регистрации

Электронная почта

Как сделать контур заземления в частном доме своими руками: советы по проектированию и монтажу

Строительство загородного дома включает в себя много электромонтажных работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которое нельзя игнорировать из соображений безопасности и требований PTEC.

Делать заземление в частном доме своими руками не запрещается, поэтому в данном материале мы подробно рассмотрим основные этапы проектирования и монтажа схемы.

Содержание статьи

Смысл и необходимость заземления

Энергоснабжение частного дома основано на электрической сети, что опасно для жильцов, если не принять некоторые меры по его устранению. К таким мерам относятся двойная изоляция проводников, уравнивание потенциалов и дифавтоматы.

Заземление электросети также играет важную роль и предназначено для отвода в землю появившегося в неположенном месте электрического тока.

Технически это выглядит так: все электроустановки в доме соединяются друг с другом и автоматическими выключателями, а затем с землей, чтобы в критической ситуации было место для сброса избыточного напряжения

Один кусок арматуры или профиля забитого в землю недостаточно. Заземление – это целая система взаимодействующих элементов, связанных с другими системами.

Невозможно смонтировать без подбора подходящих по параметрам деталей и без проведения предварительных расчетов.

Для внедрения конструкции в землю необходимо выбрать небольшой открытый участок земли возле дома. Над ним нельзя строить здание или гараж, так как периодически будут проводиться профилактические или ремонтные земляные работы

Между городскими многоэтажками и частным жильем есть разница в устройстве систем заземления.

В многоквартирных домах шина располагается в этажном электрощите, тогда как для частного дома контур заземления буквально закапывается в землю, так как находится рядом и не требует больших усилий для монтажа.

Все требования к проектированию и установке системы заземления изложены в ПТЭЭП 2.7.8 . Владелец дома должен знать, что сдачу в эксплуатацию самостоятельно обустроенного строения будет осуществлять организация-поставщик электроэнергии.

Его представители обязаны один раз в полгода визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить раскопки и проверять состояние подземных элементов.

Выбор системы и отображение

Всего существует три системы заземления: ТТ , ИТ , ТН , из которых последняя делится еще на три разновидности — TN-S , TN-C , TN-C-S .

В частном домостроении обычно применяют схемы системы TN-C-S или ТТ, причем TN-C-S выглядит более привлекательно, так как требований к ее монтажу меньше.

Схема системы заземления TN-C-S: 1 — условное обозначение заземлителя источника питания; 2 — токопроводящие части открытого типа. В определенной точке цепи заземляющий проводник соединяется с PEN

. Система начинается с главной заземляющей шины, которая устанавливается либо в электрощите дома, либо в шкафу вводного устройства.

Наиболее рациональным решением считается размещение заземления на опоре, перенаправляющей электросеть в дом.

Схема электрошкафа с раздельными заземляющими и нулевыми проводниками: 1 — электрощит; 2 — нулевой проводник; 3 — заземлитель; 4 — фазные групповые жилы; 5 — выключатель дифференциального тока; 6 — автоматы; 7 — групповые цепи; 8 — дифференциальный автомат; 9 — электросчетчик

Схема системы ТТ, принципиально отличающаяся подключением заземлителя. Не зависит от источника питания, работает в автономном режиме

Система ТТ используется гораздо реже. Им занимаются представители энергоснабжающей организации, а если собственник все же решит сэкономить и самостоятельно установить, то для заверения документов приедут те же сотрудники Энергоснаба.

Если вы все-таки рискнете и выберете схему заземления ТТ для частного дома, то не забудьте об обязательном !

Инструкции по установке заземления

Существует два метода сборки и установки подземных заземляющих конструкций. Первый можно сделать самостоятельно, хотя придется потрудиться и потратить немало времени, а второй — только для профессионалов, так как для измерения сопротивления потребуется специальное оборудование и навыки.

Вариант 1 — грозозащитный провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Грозозащитный провод — медная жила с сечением, равным сечению фазной жилы. Он подключается одним концом к шине, расположенной в электрощите, а другим концом к закопанному в землю заземляющему проводнику. К шине также ведут заземлители от всех электроустановок в доме.

Провода заземления легко узнаваемы по цветовой маркировке — желто-зеленая полимерная изоляция. Способ крепления к шине винтовой, посредством установки наконечников

Заземлитель — Это конструкция из стальных элементов, плотно контактирующая с землей и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывать параметры сопротивления грунта, рассчитывать размеры стержней и шпангоутов, а также заглубление.

Удельное сопротивление грунта. Очевидно, что величина УГС песка, глины или торфа различна. Чем влажнее и плотнее грунт, тем менее объемной будет система заземлителей.

Существует универсальная конструкция, для создания которой нет необходимости производить сложные расчеты.

Для его изготовления потребуются:

• три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
• три 3-х метровых уголка 40*40 мм.

Также понадобятся , режущие инструменты, кувалды, крепежные материалы, а для земляных работ — лопата и ведро.

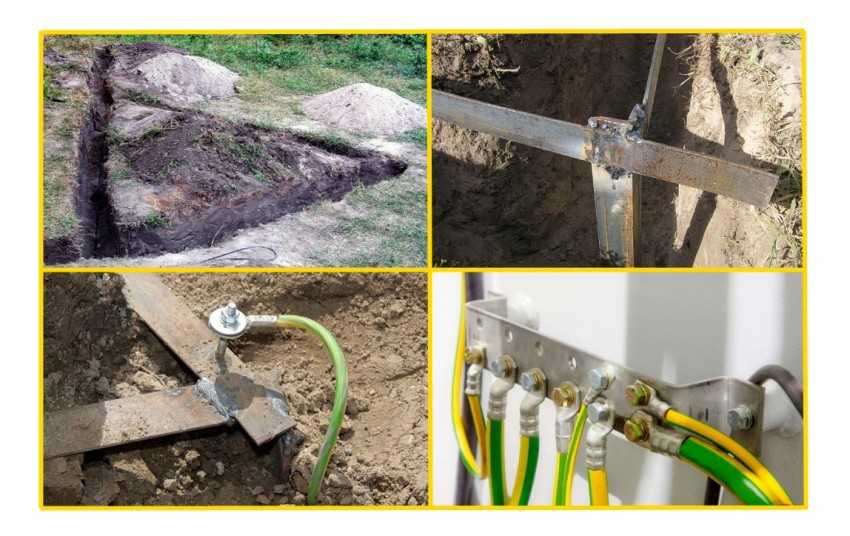

Пошаговая инструкция:

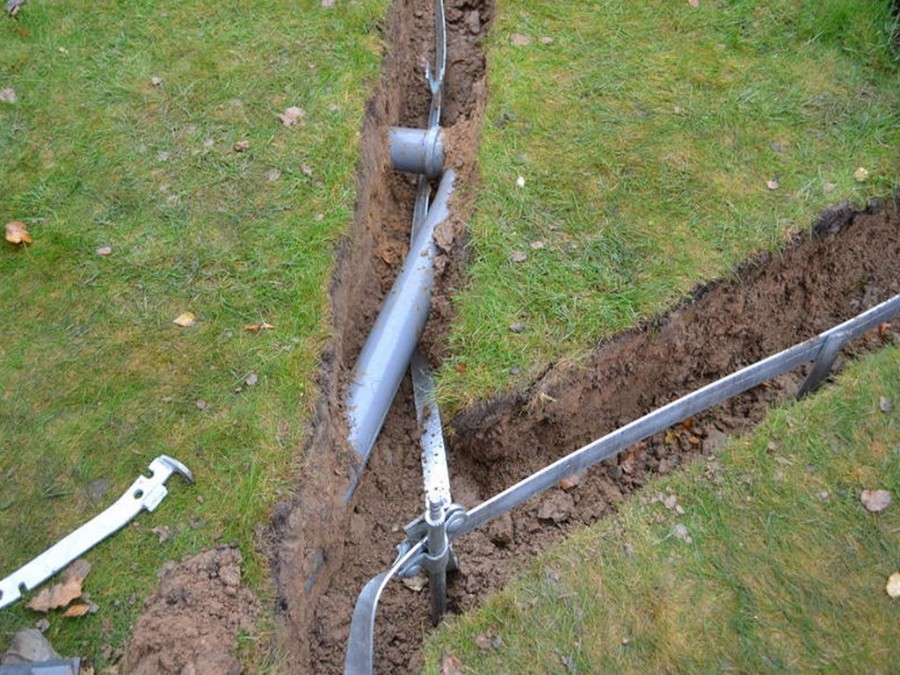

1. Копаем траншею от дома до места установки системы заземлителей. Его глубина и ширина составляют около полуметра.
2. Разметку для вбивания штырей (уголков) делаем в виде равностороннего треугольника со стороной 3м.
3. В местах вершин треугольника копаем ямы глубиной 50 см.
4. Соединяем косточки узкими канавками по периметру, чтобы получился треугольник.
5. Уголки 50*50 забиваем в землю так, чтобы над ее поверхностью оставались части длиной около 0,2 м.
6. Привариваем три уголка 40*40 в форме треугольника.
7. Привариваем треугольник к забитым в землю уголкам.

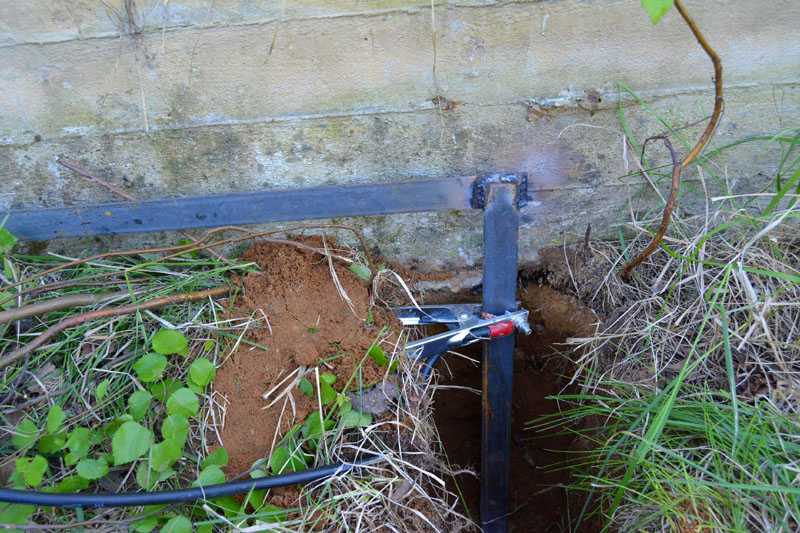

Затем подключаем заземлитель к конструкции: вдавливаем его конец с круглым наконечником и с помощью болта подходящего размера крепим к просверленному в одном из уголков отверстию.

Схема установки заземления. Проводник ведет от заглубленного треугольного сооружения к дому и заканчивается в электрощите на заземляющей шине

Металлические части должны быть засыпаны грунтом, желательно песком, а место установки заземлителя и проводника должно быть отмечено значком знак, чтобы во время строительных или хозяйственных работ он не был поврежден.

Рекомендации по выбору деталей и установке системы заземлителей в грунт:

Фотогалерея

Фото

Заводские изделия имеют преимущества перед самодельными изделиями: поставляются в сборе, не требуют сварки, позволяют получить необходимое сопротивление при минимуме земляных работ

Молотить долго 3 -метровые уголки в землю, на первом этапе потребуется стремянка или другое возвышение, с которого можно наносить удары электроинструментом или кувалдой

Для того, чтобы максимально сохранить проводимость металлического уголка, конструкционная элементы не нужно покрывать защитной антикоррозийной краской или другим подобным составом

Помимо стального уголка 50*50 см, можно использовать оцинкованный стержень 6 мм, стержень из черного металла 10 мм или сталь прямоугольного сечения 48 мм²

Оптимальный вариант шины заземления – электротехническая бронзовая пластина с отверстиями для подключения заземляющих проводников. Монтируется на стене электрошкафа

Заземляющую конструкцию рекомендуется заглублять в землю как можно ближе к фундаменту дома — примерно на расстоянии 1 м

Чтобы самодельные металлические элементы легче забивались в землю, концы уголков необходимо заострить, подрезав пилой. Заводские изделия оснащены заостренной головкой

Чтобы места соединений не окислялись и повышали сопротивление заземлителя, вместо винтов используется сварка, что гарантирует прочный и длинный шов

Заводское заземляющее оборудование

Стремянка или специально вязаная подставка

Уголок из оцинкованной стали

Металлопрокат для изготовления заземлителя

Шина заземления в электрощите

Контур заземления возле дома

Установка заземления

Сварка деталей из черных металлов

Для стальных стержней и полосы, соединяющей их, соль пищевая опасна — разъедает металл и приводит конструкцию в негодность. Следите за тем, чтобы это вещество случайно не попало в землю рядом с системой заземлителей.

Опция 2 — Модульная система штифтов

Если конструкцию из металлических деталей можно выполнить самостоятельно, то заводской штифт необходимо приобрести в магазине.

Основное его преимущество – отсутствие трудоемких земляных и сварочных работ, а недостаток – дополнительные затраты на оплату услуг сервисной организации.

Схема крепления штыревого заземлителя и его устройство. Основными узлами являются головка, стальной электрод с электрохимическим медным покрытием и муфты, соединяющие фрагменты электрода 9.0003

Большая глубина объясняется еще и тем, что в указанном диапазоне обычно присутствуют грунтовые воды, что резко снижает сопротивление устройства, а это необходимое условие для создания системы заземления

В самодельной конструкции, площадь контакта с почвой увеличивается за счет использования нескольких уголков. Штырь всего один, поэтому увеличение контакта происходит за счет его длины. Устройство вбивается в землю на глубину 20-40 м.

Земляные работы сводятся к вырыванию одной скважины размерами 0,5*0,5*0,4 м. Не рекомендуется использовать ударную дрель для забивания штифта, так как следует исключить вращение головки штифта. Здесь понадобится молоток со специальной насадкой.

В заводском комплекте вместе со штырем идет клипса для крепления заземляющего проводника, поэтому процесс установки заключается в забивании основного устройства и подключении его к проводу.

Пошаговая инструкция по установке штыревого заземлителя. Измерить растекание мультиметром и рассчитать глубину установки может только специалист, представитель сервисной организации.

Существуют стандарты, которых следует придерживаться при установке:

• для 3-х фазных 380 В — сопротивление не более 2 Ом;
• для 1-фазной сети 220 В — сопротивление не более 4 Ом.

При самостоятельном монтаже для обеспечения безопасности перед проверяющими органами лучше точно рассчитать уровень грунтовых вод и убедиться, что заземлитель опускается до этого уровня.
