Строим навес к дому из дерева: виды, инструкция и фото
Деревянные навесы применяют в качестве крытой площадки для машины, используют как веранду для частного дома или перголу для дачи. Такая постройка подойдет для защиты крыльца или, к примеру, мангала от осадков. В этой статье расскажем все, что необходимо знать для самостоятельной постройки эффектного и надежного навеса из дерева.
Преимущества деревянного навеса:
- экологичность стройматериалов;
- невысокая стоимость постройки;
- простой монтаж;
- многофункциональность;
- удобство и простота использования;
- оригинальность конструкции;
- широкие возможности для декора.
Минусы:
- конструкцию необходимо регулярно обрабатывать антисептиками и уберегать от возгорания антипиренами;
- пиломатериалы нужно красить, покрывать лаком или маслом;
- необходимо тщательно выбирать пиломатериал, учитывая сорт и влажность;
- следует рассчитывать нагрузку и соблюдать технологию строительства.
Важно! Надежность и срок эксплуатации конструкции напрямую зависят от регулярности ухода за древесиной и выполнения правил монтажа.
Какую древесину использовать?
- Применяя пиломатериалы, учитывайте их характеристики: сорт древесины, породу, а также тип обработки.
- Для построек на улице выбирайте древесину влагостойких пород (бук, тик, дуб, лиственница). Подойдут и недорогие хвойные породы (ель, сосна) первого или второго сорта.
- Используйте только сухие пиломатериалы, они не растрескиваются со временем и не дают усадку. При этом сушить доски можно и в домашних условиях.
Виды деревянных навесов
Давайте сразу выясним, чем отличаются схожие с навесом сооружения:

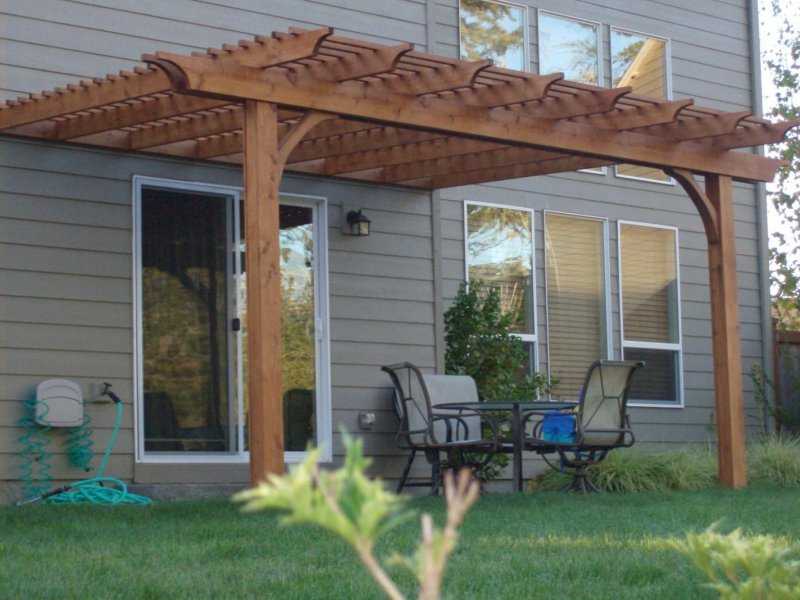

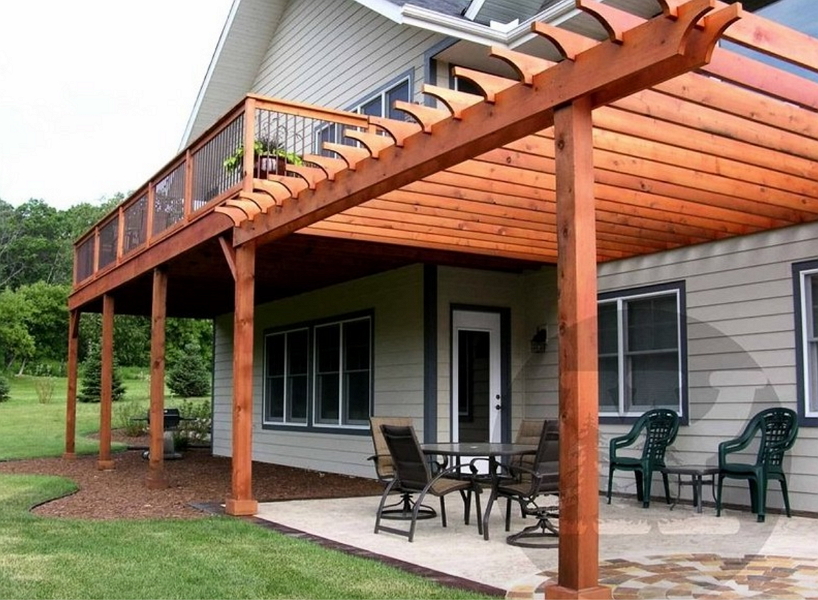

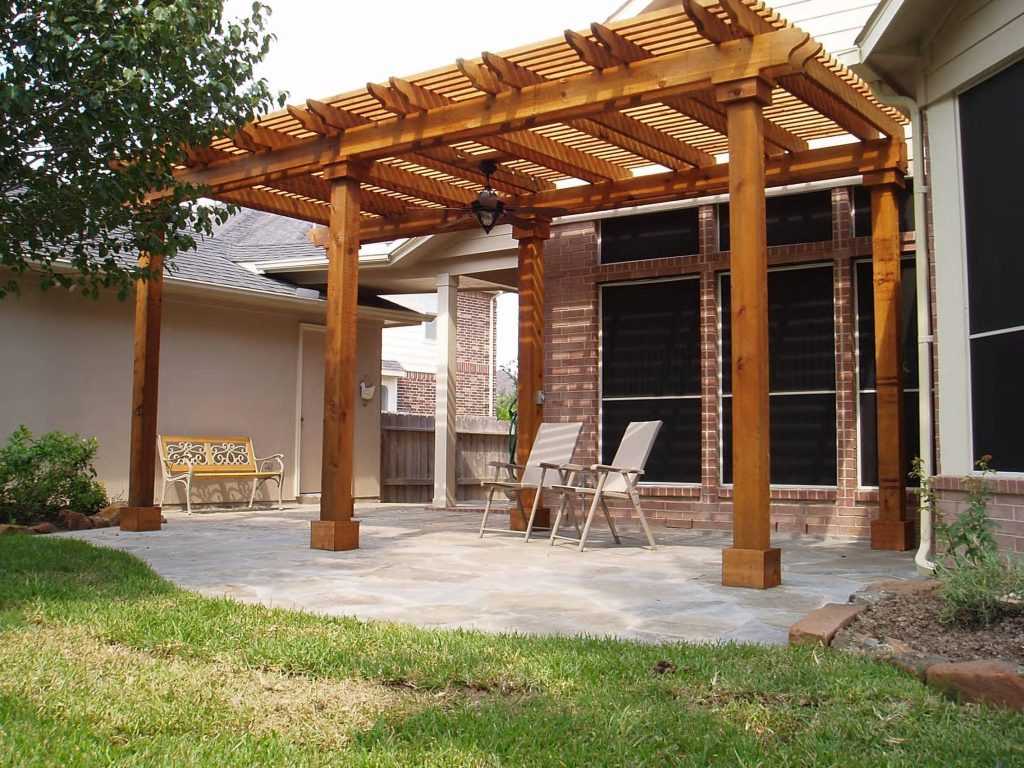

Пергола — навес из решеток для вьющихся растений (розы, виноград и др.). Защищает от солнца, но не убережет от осадков.
Беседка — постройка с крышей, стенами и окнами. Кстати, в нашем блоге есть статья про нюансы самостоятельного строительства деревянной беседки.
Навес — кровля, которая держится на опорных столбах. Среднее между беседкой и перголой: крыша есть, а стен нет.
Примеры схожих с навесом сооружений
Самыми распространенными видами навесов по назначению являются:
Козырек. Это небольшая по площади крыша на опорах, которая устанавливается над крыльцом или лестницей перед входом в дом. С постройкой крыльца вам помогут справиться примеры и советы по его монтажу.

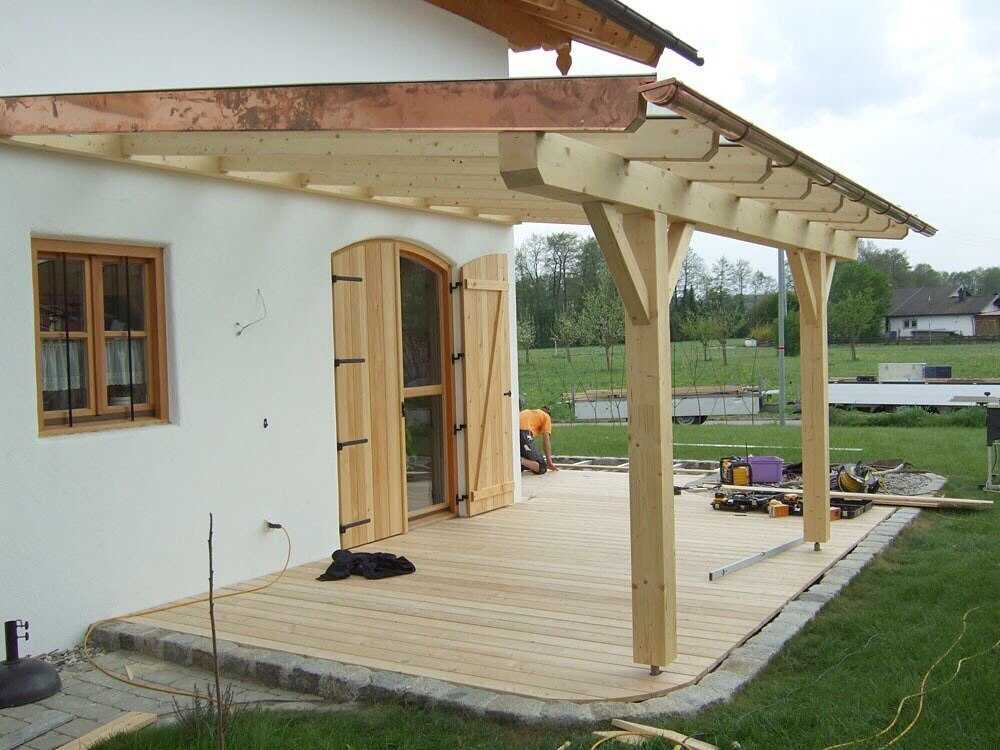

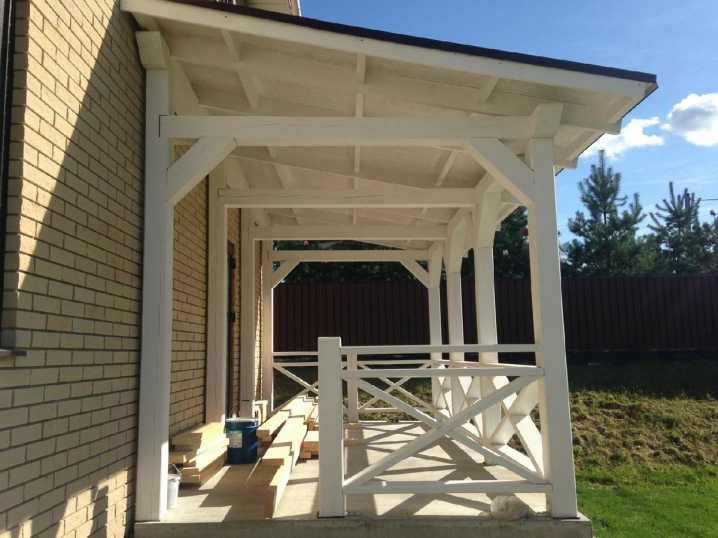

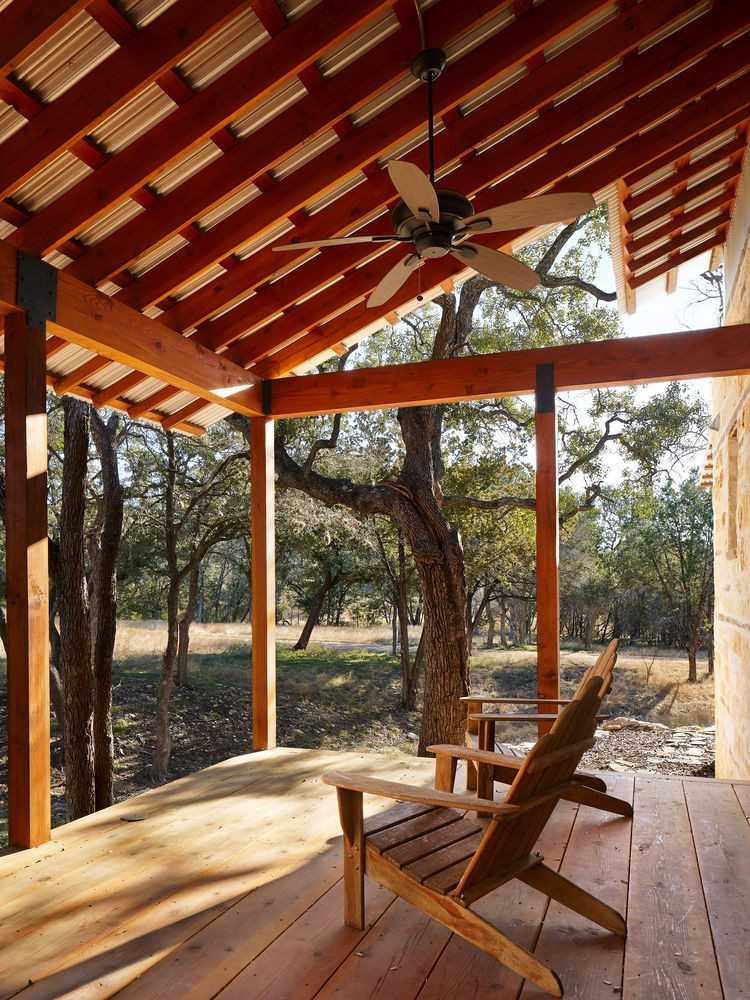

Навес в виде крытой террасы. Обычно пристраивается к дому и служит зоной отдыха в теплую погоду. Конструкция как правило больших размеров (из расчета не менее двух квадратных метров на человека), поэтому имеет массивные опорные балки.
Кроме того, навес можно использовать как хозблок: это может быть и летняя кухня, и место для хранения автомобиля. В таком случае постройка может располагаться на любом месте участка.
Особенности крыши
Двускатную крышу делать сложно: нужны дополнительные опоры, да и конструкция получится небольшого размера. Поэтому навес предпочтительно делать с односкатной крышей.

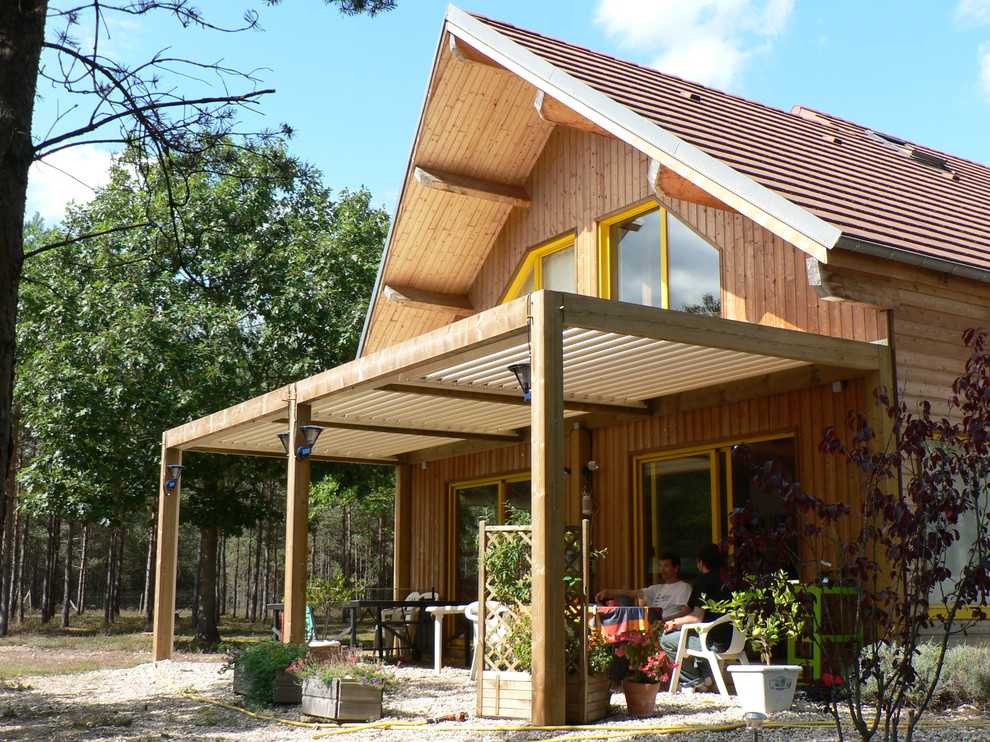

Пример навеса с плоской крышей
Пример козырька с арочной крышей

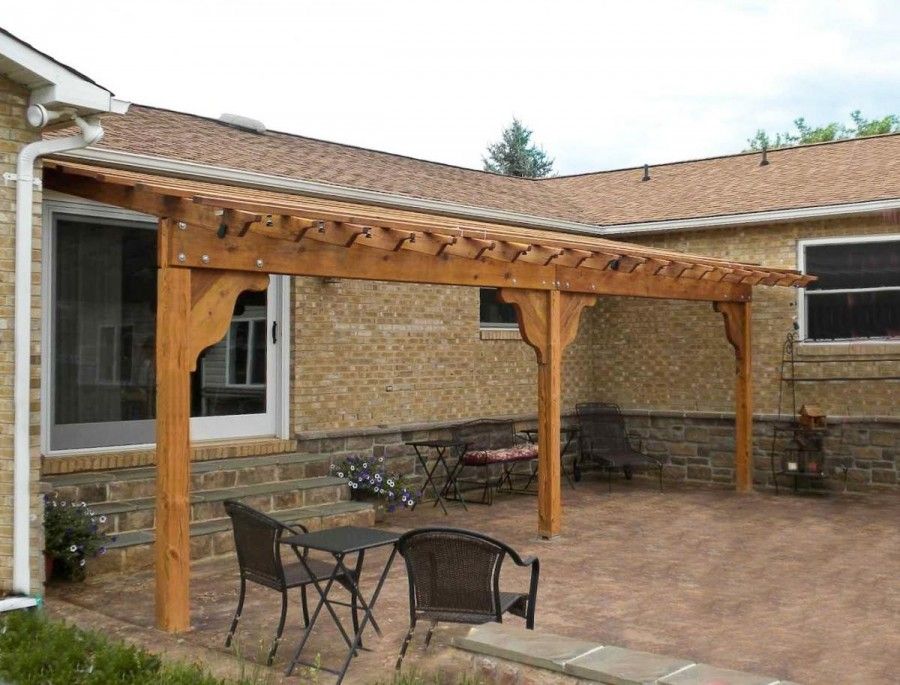

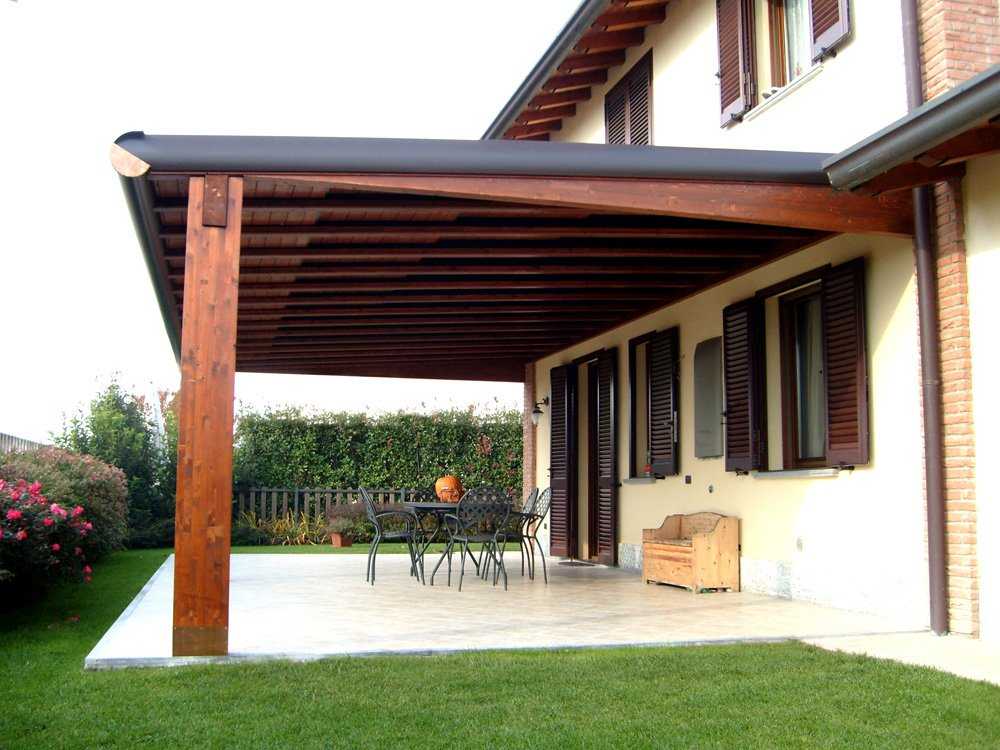

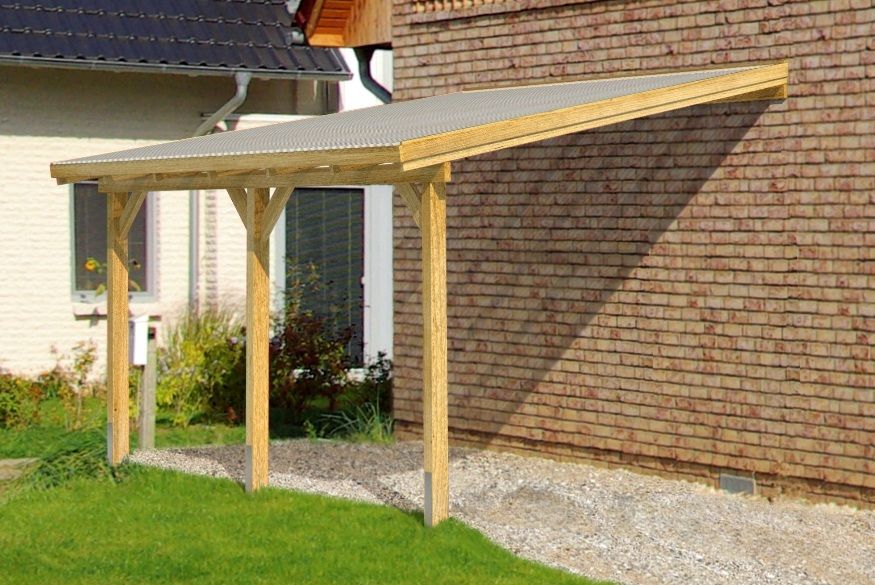

Пример навеса с односкатной крышей
Как сделать навес с двускатной крышей?
- Сделайте чертеж с указанием размеров каркаса.
- Подготовьте пиломатериал и материал для кровли.
- Выкопайте ямы (глубиной не менее 50 см) по количеству опор.
- Обработайте битумной мастикой нижнюю часть опорных столбов. Установите их вертикально и залейте бетоном (можно сделать смесь из бетона и щебня).
- Сделайте верхнюю обвязку из брусьев, закрепляя их на болты.
- Обработайте антисептическим составом доски (50х200х6000 мм) для обрешетки.
- Сделайте расчет стропильной системы.
- По шаблону соберите стропильные фермы одинаковых размеров. Их число зависит от шага между опорами. Помните, что края крыши должны выходить на 15 см от опорных столбов.
- Примерьте ферму и сделайте вырезы в стропилах.
- Установите первую ферму при помощи металлических уголков 50х50 мм. Аналогично закрепите крайнюю ферму. Натяните веревку и по ней монтируйте все остальные с одинаковым шагом.
- Все фермы дополнительно укрепляйте временными распорками (рейки, обрезки досок).
- Сделайте обрешетку для кровли (из ОСП 12 мм под битумную черепицу; из бруска 30х50 мм под профлист, ондулин или металлочерепицу).
- Закрепите кровельный материал.
Совет! Для небольшого навеса под опоры вполне хватит бруса диаметром от 10 до 20 см, а вес массивных конструкций выдержат только оцилиндрованные бревна. Также можно использовать клееный брус 200х200 мм, он сделан из древесины камерной сушки.
Совет! Для односкатной крыши уложите стропила на один скат под углом. Оптимальный угол наклона будет в диапазоне от 15 до 45 градусов.
Есть несколько вариантов обустройства пола под навесом:
- сделать подсыпку из мелкого гравия;
- засыпать щебень и залить бетоном;
- сделать пол из обрезной доски;
- использовать тротуарную плитку;
- заасфальтировать;
- уложить керамическую плитку;
- использовать каменные плиты.
Пример использования тротуарной плитки в качестве пола под навесом
Навес из дерева своими руками
Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.
Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.
Содержание
- Деревянные навесы – «за» и «против»
- Какое дерево использовать для навесов
- Конструктив и целесообразность
- Крыша
- Примеры чертежей и типовых проектов
- Расчет
- Как построить деревянный навес из поликарбоната своими руками
- Как крепить поликарбонат
Деревянные навесы – «за» и «против»
Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность. Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.
Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.
Говоря о деревянных навесах, представляется простенькая, неказистая конструкция, без малейшего намека на эстетику. Но вспомним строения, украшенные ажурной деревянной резьбой, фигурными столбами. Можно возразить: это подходит только под традиционный исторический стиль, поэтому деревянные навесы не уместны на участках, где основное здание выполнено в современном или этническом направлении.
Деревянные навесы, фото постройки в китайском стиле, декорированной французской ажурной решеткойДерево актуально везде и всегда: изящные китайские, лаконичные японские конструкции, романтические строения прованс, крытые террасы в средиземноморском стиле. В современной архитектуре тому пример — изысканный навес-крыша мадридского аэропорта или грандиозный общественный центр Мetropol-parasol. Строение венчает огромный деревянный навес немыслимой криволинейной формы, в котором отражены все достоинства, красота и возможности материала.
Какое дерево использовать для навесов
Для строительства навеса используют древесину разного вида:
- Клееный и профилированный брус с ребром 100-150*100-150 мм – для построек среднего и большого размера.
- Оцилиндрованное бревно диаметром 100-200 мм – из него устраиваются опорные столбы.
- Бруски 40*40, 40*50, 50*50, 60*40, 60*60 мм – козырьки над входом и стропильная система.
- Рейки 20*40, 15*40 мм, фанера, ОСБ – обрешетка, 15-20*0.5-1 мм – решетка для украшения проемов.
- Стволы деревьев – сооружения в рустикальном стиле.
- Вагонка, блокхаус, обрезная доска, рифленые панели – зашивка парапетов и стен.
- Резьба, балясины, вычурные колонны, пни, коряги, ветки – декорирование навесов.
Деревянные навесы из бруса, стволов, бревен прекрасно комбинируются с камнем, бетоном, металлом, поликарбонатом. Эти материалы деликатно подчеркивают изысканность и утонченность древесины, в правильном сочетании получаются эксклюзивные, оригинальные постройки.
Конструктив и целесообразность
В частном строительстве деревянные навесы устраивают для различных нужд:
- Козырьки над входом в дом, пристройки к крыльцу.
- Террасы, веранды.

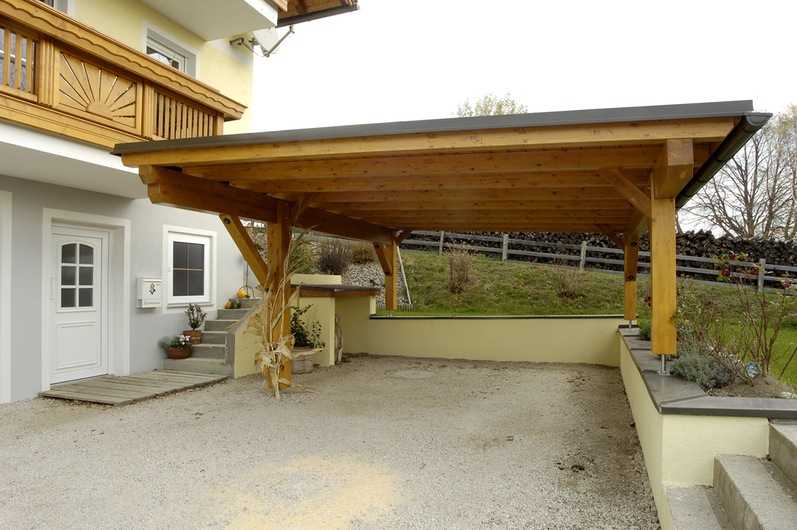

- Навесы из дерева для автомобилей.
- Укрытие для дров и инструментов.
- Функциональные пристройки к гаражу, бане, летней кухне.
- Беседки, в том числе с мангалом.
- Каркасы для оранжерей, теплиц, парников, зимних садов.
- Галереи от ворот, калитки до двери в дом — для комфортного входа и стоянки машины.
- Навесы для детских площадок.
Проекты деревянных навесов можно условно разделить по способу опирания:
- Самостоятельные, отдельно стоящие пристройки на столбах.
- Сооружение, примыкающие к основному зданию – одним краем упираются на горизонтальную балку, укрепленную на стене, другим – на вертикальные опоры.
- Консольные, подвесные конструкции – на менсолах или скрытых держателях-закладных, обычно это маленькие козырьки и легкие крыши.
Крыша
Деревянные навесы чаще устраивают под одно- и двухскатными крышами, в регионах с минимальным количеством осадков допустимы плоские конструкции без уклона. Отдельно стоящие постройки средних и больших размеров иногда венчают вальмовой стропильной системой. Гнутые и купольные крыши из дерева доступны только специалистам. Для изготовления арочной кровли можно скомбинировать постройку, каркас выполнить из дерева и уложить на нее гнутую металлическую ферму.
Выбор кровельного материала напрямую связан с конструктивом стропильной системы, уклоном крыши, очень важно, чтобы он аккуратно вписывался в общий архитектурный ансамбль участка:
- Поликарбонат – надежно, воздушно, облегчает массивность постройки, можно придать кровле практически любую форму.
- Профнастил – практично и недорого, для организации кровли на односкатные и двускатные крыши, гармонично сочетается с металлочерепицей.
- Шифер, рубероид, дранка – подходит для хозпостроек разного назначения, часто используется для создания этностиля.
- Мягкая черепица – красиво, хорошо сочетается с природным ландшафтом, но требует сплошной обрешетки.
Примеры чертежей и типовых проектов
Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.
Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.
Схема, как сделать навес над крыльцом из дереваВ монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.

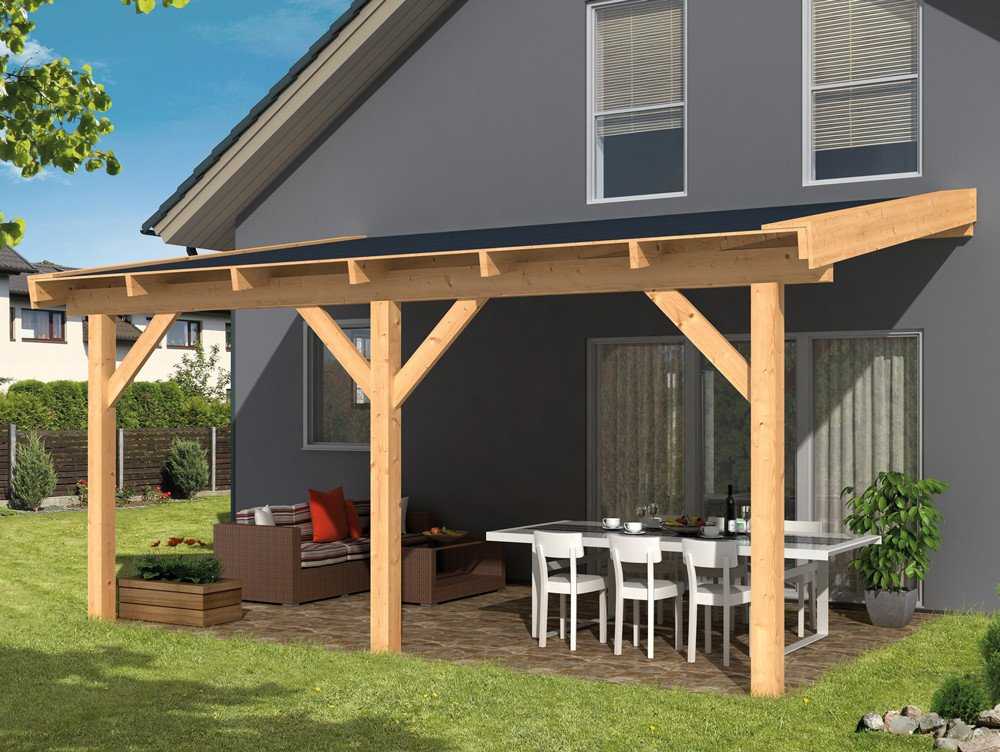

Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условийДвускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасадучтобы избежать провиса поперечных балок, оптимальное расстояние между вертикальными опорами 2 м, при больших размерах рекомендуется сделать поддерживающие укосы.
Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.
Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышейПроектирование более сложных построек лучше доверить профессионалам.
Расчет
Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом. Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю.
Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.
Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.
Пример, как сделать стандартный навес над крыльцом из дерева своими рукамиВысота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.
Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.
Дабы не запутаться в сложных вычислениях воспользуйтесь онлайн калькулятором либо готовым проектом деревянного навеса. Для самостоятельного строительства можно использовать правило: опоры через каждые 1,5-2 м, стропила устанавливаются в 1 м друг от друга, обрешетка 500-900 мм или сплошная, в зависимости от кровельного материала.

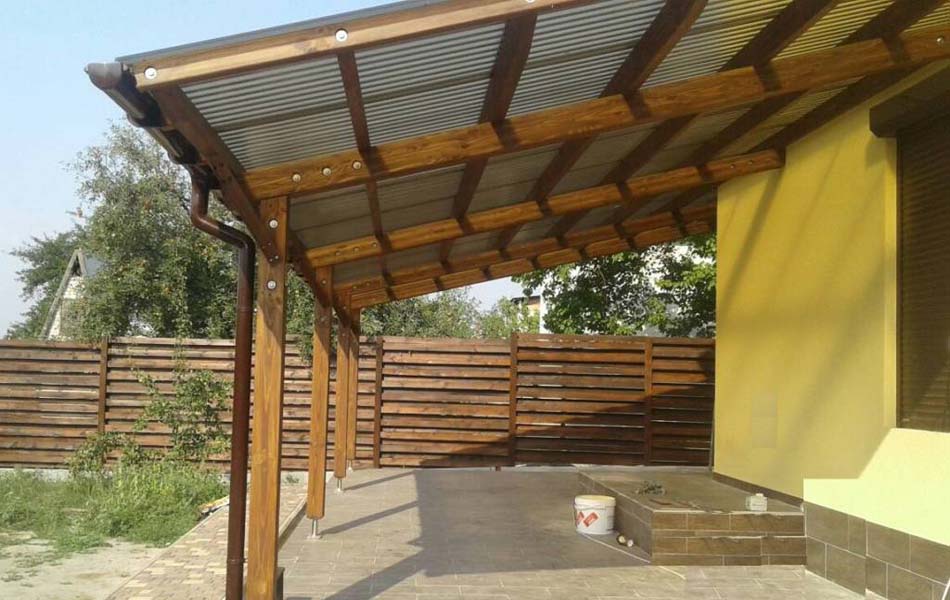

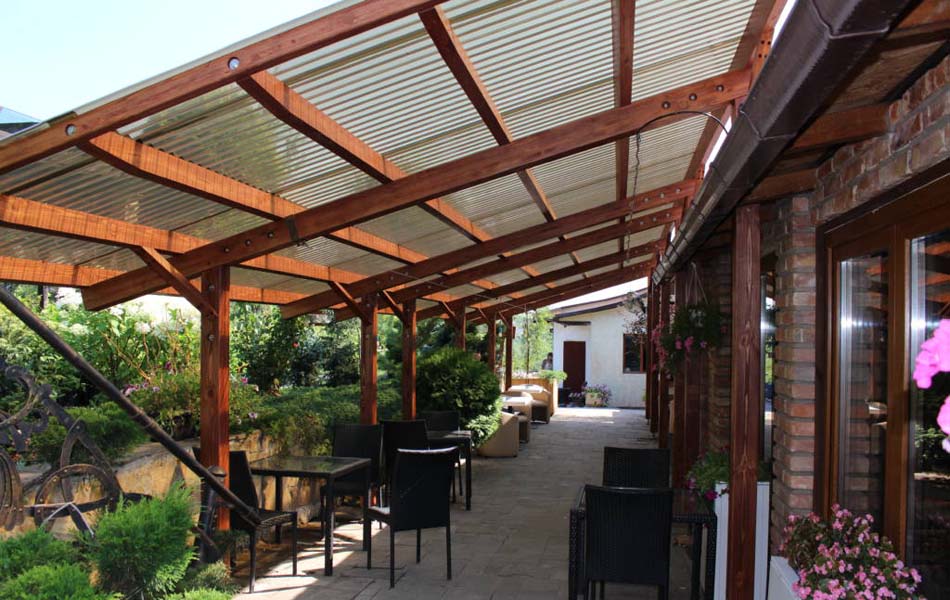

Как построить деревянный навес из поликарбоната своими руками
Пошаговая инструкция для пристройки к дому 2,5*4 м, фундамент – столбчатый, опирание – балочно-опорное, стойки – брус 100*100 мм, крыша односкатная, покрытая сотовым поликарбонатом толщиной 8 мм.

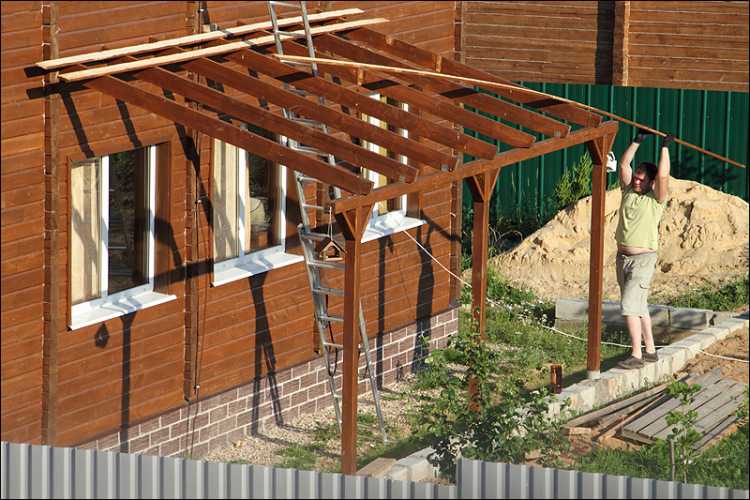

Фото-пример деревянного навеса к домуОчищаем участок, переносим чертежи на местность, забиваем столбики, натягиваем веревку, снимаем верхний слой грунта – 300 мм. Выкапываем ямы под столбы, глубиной 700 мм. Дно засыпаем щебнем и песчаником, слоями 100-15о мм, подушку трамбуем. Площадку мостим тротуарной плиткой. В каждую яму вбиваем 4 арматурных рифленых прута, сечением 8-12 мм. Формируем из рубероида импровизированный столб и одеваем его на армирующий каркас, заливаем бетоном, до полного становления раствора придется подождать 4 недели.
Способ крепления бруса к фундаментуДля ускорения процесса можно использовать готовые монолитнобетонные столбы.
На бетонный столб анкерами крепим оцинкованный держатель, в него фиксируем вертикальную опору, проверяем геометрию, затягиваем болты.
К стене присверливаем балку-брус 100*100 мм, она послужит опорой для внутреннего конца стропильной ноги, и поможет распределить нагрузку по всей несущей конструкции. По верхним оголовкам опор делаем обвязку, брусом 100*100 мм, крепим на уголки, дополнительно фиксируем укосами, чтобы сделать навес прочнее.
Один из способов крепления поперечных и продольных балок к вертикальной опореПерпендикулярно дому укладываем стропила из доски 150*40 мм, на балку крепим уголками, на обвязку – салазками, навис ноги с внешнего края +300 мм, чтобы осадки не попадали внутрь. Поперек, через каждые 500-900 мм стелим обрешетку из тонкого бруска 20-40 мм. Каркас обрабатываем антисептиком и противопожарным раствором, лакируем или красим цветным лаком. Парапет можно выполнить из любого материала или оставить открытым, оформив его клумбами, декоративными кустами, вьюнами.
Как крепить поликарбонат
Листы режутся в размер болгаркой мелкозубчатой пилой по металлу, заусеницы шлифуются абразивом. При укладке следите, чтобы внутренние ребра жесткости поликарбоната шли параллельно обрешетки. Панели соединяются между собой стыковочным профилем.
На обрешетку саморезами крепим соединительный профиль, в него вставляем листы, оставляем термозазор 3-5 мм, закрываем сверху заглушкой до щелчка. Внешний край листов крепим на термошайбы, торца проклеиваем специальным скотчем и устанавливаем заглушку, во избежание попадания пыли и мусора внутрь материала.
Крепление поликарбоната на профильWood Canopy — Etsy.de
