Дровник для дачи своими руками: фото, видео, чертеж, проект

Дровник на даче – необходимая вещь. Камин, гриль, печное отопление, буржуйка – все это работает на дровах. Потому если любите прохладным вечером посидеть перед камином, позвать друзей на шашлычок, вам следует позаботиться о достаточном запасе дров. Такая постройка, как дровник, позволит сохранить поленья сухими, защитит их от сырости, к тому же они будут собраны в одном месте, а не разбросаны по двору.

Если же дровник еще и украсить, выполнить его отделку, то он станет не просто хозяйственной постройкой, но и элементом декора участка. Как сделать красивый и функциональный дровник на даче своими руками, читайте далее в статье.

Содержание

  • 1 Разновидности конструкции
  • 2 Способ расположения дров под навесом
  • 3 Конструкция своими руками
    • 3.1 Этап 1: подготовительный
    • 3.2 Этап 2: возведение сооружения
      • 3.2.1 Конструкция стационарного типа
      • 3.2. 2 Дровяник пристенного типа
      • 3.2.3 Дровяник переносного типа
  • 4 Фото дровницы

Разновидности конструкции

Сарай для хранения поленьев бывает следующих двух типов:

  1. Пристроенный дровник. Судя по названию, можно понять, что хозпостройка возводится возле стены здания. Такой способ сооружения конструкции является простым, но не всегда допустимым. Так, не рекомендуется пристраивать навес для дров к деревянной стене. Это необходимо, во-первых, в целях выполнения требований пожарной безопасности, во-вторых, для сохранения вашего дома от полчища жуков, любящих полакомиться древесиной, которые прибывают вместе с привезенными дровами.При отсутствии другой возможности размещения дровника следует обработать поверхности стены здания и навеса для хранения дров биозащитными препаратами и прибить на боковую конструкцию металлический лист. Железная пластина должна быть больше, чем дровница: так часть жуков останется в дровах и не сможет пробраться к дому.
  2. Отдельно стоящая постройка бывает открытого типа, выглядит она следующим образом: установленные столбы с несколькими перемычками и водруженной над ними крышей. При этом верхнюю часть строения делают большего размера. Под таким навесом дрова сохнут под воздействием солнца, ветра, воздуха. В зимнее время для предотвращения попадания снега внутрь постройки снизу прикрепляются фанерные листы, которые с приходом весны убираются.

Обычно дровник на даче возводится с решетчатыми стенками или щелями между досок. Специалисты советуют набивать пиломатериал под углом. Это нужно для того, чтобы во время снегопада при косом ветре осадки не проникали внутрь сооружения.

Второй вариант подразумевает следующее: на каркасной основе выполняется решетка из тонких планок. Они набиваются различными способами: горизонтально, вертикально, наискосок. Главное, чтобы было много щелей для проветривания.

Однозначно ответить на вопрос о том, влияет ли способ расположения планок на длительность сушки дров, нельзя, поскольку какие-либо сравнительные эксперименты не были проведены. Среди частных наблюдений отмечают следующее: некий умелец настаивает, что его способ монтажа планок позволяет высушить запасы за один месяц. Он набивает досочки наискосок, при этом меняя направление на каждой стене.

Что касается щелей, то их размер варьируется от 2 до 10 см, на что влияет и ширина досок. В регионах с обильными снегопадами слишком широкие щели станут причиной забивания осадков. В остальных случаях доски монтируются на большом расстоянии друг от друга, что позволяет сэкономить материал.

В некоторых случаях к дровнику приделывают дверь, получая полноценный дровяной сарай. Однако чаще всего у подобной конструкции отсутствует не только створ, но и передняя стена, что необходимо для обеспечения активного проветривания. В основном эти элементы нужны для сохранности лесоматериала от воришек.

Способ расположения дров под навесом

В небольшом дровнике поленья располагаются в один ряд, то есть все легко и доступно. Если же постройка большая и предполагает загрузку нескольких партий дров, рекомендуется разделить имеющееся пространство на части. В этом случае не произойдет перемешивания и перекрытия уже подсохших поленьев только что завезенными, сырыми.

В квадратной постройке продумайте расположение секций таким образом, чтобы обеспечивался проход внутрь к сухим дровам. Для этого в центре следует оставить небольшое пространство. Между вами и стенкой должно находиться не более двух рядов поленьев. В прямоугольном дровянике разграничивают площадь на сектора с помощью перегородок.

Необходимо сказать несколько слов о высоте хозпостройки. Как правило, для дачи, использующейся только в теплое время года, требуется около двух кубов сырья, поэтому дровник делают небольшого размера. Если планируется обогрев дома и бани, следует возвести более солидную конструкцию. В этом случае, несмотря на форму строения (квадратную или прямоугольную), высота должна составлять больше двух метров. Так вы сможете заполнить сарай поленьями под самый потолок, не забывая оставить в верхней части вентиляционную щель.

Конструкция своими руками

Перед возведением сооружения необходимо изучить различные проекты дровников для дачи, чтобы найти для своего участка подходящий вариант, который впишется по габаритам и стилю.

Всю работу по возведению самодельного дровяника разобьем на последовательные этапы.

Этап 1: подготовительный

1. Где поставить дровник.

Этому вопросу необходимо уделить особое внимание. Все-таки сарай для хранения поленьев является хозяйственной постройкой, поэтому важно, чтобы он не был на виду. В то же время его следует расположить так, чтобы не пришлось ходить за дровами слишком далеко. Необходимо учесть еще несколько моментов: удобный подъезд для машины, привозящей лесоматериал, и максимальная приближенность к сараю.

Дровяник рекомендуется разместить в непосредственной близости к бане, а также площадке барбекю, когда дачный домик не оборудован печным отоплением или камином.

Нелишним будет воспользоваться планом участка для выбора территории для возведения конструкции под дрова. Нарисуйте схему и, учитывая описанные выше моменты, подберите оптимальное место. Не забудьте о том, что дровяник на даче можно пристроить к зданию или возвести как отдельную конструкцию.

2. Выполняем чертеж.

Схема потребуется в том случае, если в дровянике планируется хранить не только дрова, но и инструменты, а также другие редко используемые вещи.

Составляя чертеж, вы сможете точно рассчитать площадь для определенного запаса дров, который зависит от многих факторов. Например, для обогрева дома площадью 100 кв. м в холодный период потребуется больше 2 куб. м высушенного соснового сырья или 1,7 куб. м березы.

Сухим считается топливный материал, влажность которого после одного года хранения в дровянике не превышает 20%.

Свежих дров уходит в несколько раз больше. Кроме того, требуется создавать запас топлива минимум на два сезона. На количество подготовленных поленьев влияют характеристики используемой печи или камина, а также КПД отопительного устройства. Сюда же добавляется сырье для бани, барбекю и прочего.

3. Необходимые в работе материалы и инструменты.

Каких-либо особых требований к материалу не предъявляется. Как только определились с видом будущего сооружения, можно приступать к покупке необходимой продукции. Не запрещается использование для возведения дровника брусьев, кирпичей и других материалов, оставшихся после предыдущего строительства, или полученных от разбора старой конструкции.

Что касается инструментов, то в работе нам понадобятся:

  • бур;
  • ножовка;
  • молоток;
  • пассатижи;
  • отвес;
  • бечевка;
  • стремянка.

Этап 2: возведение сооружения

В этом разделе мы расскажем о том, как построить разные виды дровяника: стационарный, пристенный и переносной.

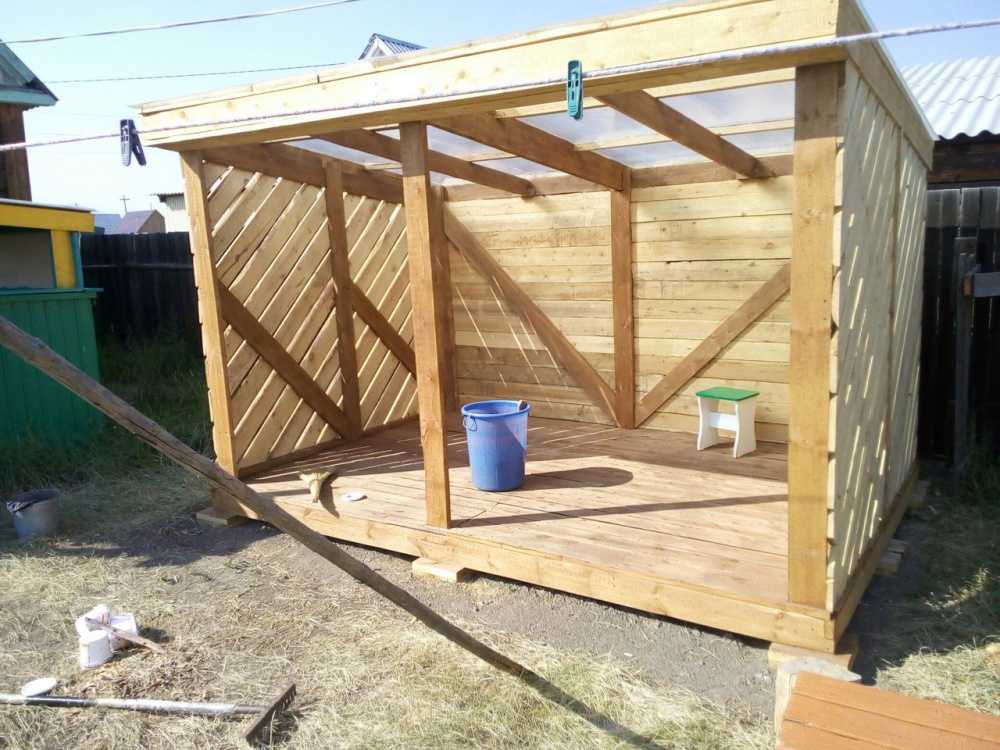

Конструкция стационарного типа

Необходимо отметить, что это не является капитальным строением, хотя и выполняется на основе столбчатого фундамента.

Шаг 1: надежность и долговечность дровника обеспечивают столбики основания, для которых ямки выкапываются на глубину, не меньшую уровня промерзания грунта, с последующим их бетонированием. Еще один вариант – послойное засыпание в ямки песка и щебня с обязательной утрамбовкой. Простое вкапывание столбиков не рекомендуется, так как возможна неустойчивость конструкции, особенно в весенний период.

Шаг 2: установка кирпичных столбиков на фундамент, скрепление их раствором. Для небольшого дровяника достаточно будет и четырех элементов, а для более вместительного сооружения потребуется большее количество.

Шаг 3: обвязка каркасом. Для этого берем брус размером 150х200 мм. Фиксируем балки между собой на металлические уголки и саморезы либо просто на длинные самонарезающие винты. Не стоит забывать, что все деревянные элементы нуждаются в предварительной обработке специальными растворами, повышающими устойчивость к влаге, а также воздействиям огня и насекомых.

Шаг 4: выполняем гидроизоляцию, используя куски рубероида, сложенные вдвое.

Шаг 5: установка вертикальных каркасных элементов с применением уголков. При этом очередность монтажа следующая: задние стойки, средние и передние. Чтобы облегчить работу по сборке вертикального каркаса, можно воспользоваться приемом закрепления бруса временными раскосами.

Шаг 6: переходим к верхней обвязке, для выполнения которой прибиваем стропила для кровли.

Шаг 7: в том месте, где будет находиться дверной проем, производим установку двух дополнительных брусьев. Если планируется возведение постройки закрытого типа, то на пиломатериал навешивается дверь. Как правило, простой дровник сооружается без этого элемента.

Шаг 8: укладываем пол на горизонтальное основание каркаса. Не стремитесь плотно подгонять доски: небольшие щели даже приветствуются. Узкие отверстия выполняют несколько функций: обеспечивают вентиляцию; через них уходит вода; туда можно смести дровяной мусор. При этом щели не должны быть настолько большими, чтобы туда могла попасть нога.

Шаг 9: делаем односкатную крышу с использованием профнастила. Некоторые выбирают двускатный вариант, как и другие виды кровельного материала. Все зависит от ваших предпочтений и финансовых возможностей.

Шаг 10: обустройство козырька над входом в дровяник позволит защитить дрова от попадания влаги во время косого дождя или метели. Для этого торцевую доску фиксируем к переднему плоскому деревянному куску крыши на плашки. Торцевую же часть плашек срезаем под углом. Дополнительно козырек можно прикрепить к стене на две подпорки. Это самый простой вариант исполнения навеса.

Шаг 11: делаем обшивку боковых элементов сооружения досками или брусками. При этом первый тип пиломатериала прибиваем, оставляя небольшие зазоры, а второй – располагаем на расстоянии 30 мм друг от друга. Это обеспечит хорошую естественную вентиляцию.

Шаг 12: последний, но важный момент – обработка деревянных элементов антисептиком и противопожарной пропиткой, после чего окрашиваем эмалью или покрываем лаком. Это не только обеспечивает привлекательный вид конструкции, но и продлевает срок ее службы.

Дровяник пристенного типа

Такое сооружение лучше всего возводить возле северной стены дома или хозблока. Причина этого кроется в том, что дрова плохо переносят солнце. Для осуществления сушки рекомендуется хорошая естественная вентиляция.
Обустраивая самодельный пристенный дровяник на даче, не забудьте учесть один важный момент: вероятность стекания воды со стен и крыши здания. Для предотвращения подобной ситуации конструкцию следует немного отодвинуть от бокового элемента постройки либо правильно подобрать вариант крыши.

Отличительной чертой такого пристенного дровяника является тот факт, что сооружение спрятано за домом. Остальные моменты, касающиеся процесса строительства, похожи на этапы возведения отдельно стоящей конструкции.

Дровяник переносного типа

В магазинах представлен широкий ассортимент подобных сараев для хранения поленьев. Как вариант, такую дровницу можно купить в готовой виде, заказать в мастерской или соорудить самостоятельно. Это трудоемкий процесс, но все же он доступен каждому: достаточно включить фантазию и запастись терпением. К тому же для этих целей подойдет любой подручный материал.

Рассмотрим несколько вариантов создания самодельного переносного дровника.

1. Из старой деревянной бочки:

  • первым делом необходимо нанести разметочные линии;
  • молотком смещаем обруч в центр и фиксируем на саморезы; для этих целей можно воспользоваться болтами;
  • лобзиком по разметочным линиям вырезаем форму дровника; все спилы тщательно зашкуриваем;
  • для создания фигурных ножек берем доску и с помощью электролобзика формируем детали;
  • делаем отверстия в опорах и вставляем старый черенок, закрепляя его;
  • приступаем к обработке поверхностей деталей: металлических – краской по металлу, деревянных – морилкой или лаком.

Такая модель подходит для установки возле камина.

2. Из старого крольчатника.

Небольшой дровник можно сделать из ненужного крольчатника. Для этого убираем передние панели, а именно дверцы и сетку. Ремонтируем крышу, и все: наша конструкция для хранения поленьев готова к эксплуатации.

Если же от крольчатника остался лишь металлический каркас, переносим его в выбранное место, выполняем обшивку сеткой либо деревом, сооружаем простую крышу и используем для хранения топлива.

3. Из старых поддонов.

Определимся, что такое поддоны. Это складская тара для установки и перемещения различных товаров. Эта подставка имеет широкое и прочное основание, а также прорези между набитыми досками. Складываем их друг на друга, получая куб, и удаляем одну грань. Осталось сделать крышу, для чего можно взять рубероид, толстую клеенку или иной материал. Ниже представлено видео, в котором показана технология изготовления дровника из поддонов.

Мы надеемся, что после ознакомления с нашей статьей, ваш вопрос о том, как изготовить дровницу на даче своими руками, закрыт. Главное – следовать пошаговой инструкции по возведению сооружения, и тогда у вас все получится!

Фото дровницы

Далее предлагаем вам к просмотру фото дровника для дачи:

Дровник в виде навесаНеобычный круглый дровяникДровник-бытовкаДровник из старого автоДровник в беседке

Похожие статьи:

Дровник для дачи своими руками: фото, как сделать, чертежи

Фото дровника для дачи своими руками часто ищут дачники, собирающиеся загородом зимовать. Однако дрова нужны не только в холодное время года. Летом на даче жарят шашлык, готовят в русской печи, прохладными вечерами топят камин. Чтобы для всех потребностей под рукой всегда были сухие поленья, заготовку дров начинают с возведения дровника.

Содержание

  1. Правила выбора места
  2. Виды конструкции
  3. Отдельно стоящее сооружение
  4. Дровник, прилегающий к стене здания
  5. Навес для дров
  6. Мобильный мини-дровник
  7. Материалы изготовления
  8. Как сделать дровник для хранения дров
  9. Чертеж дровника
  10. Заключение

Правила выбора места

По сути, дровник для дачи своими руками – это небольшой сарайчик или навес, рассчитанный для определенного количества поленьев. При поиске места, учитывают габариты сооружения, его будущий внешний вид, для каких целей нужны дрова:

  • Для шашлыков потребуется на даче небольшое количество поленьев. Дровник разумно разместить поближе к мангалу, но выдержать безопасное расстояние во избежание загорания от искры. Если зона отдыха расположена на обозреваемом месте дачи, важно позаботиться о красоте сооружения.
  • Не эстетично располагать дровник посреди участка дачи. Даже если постройка красивая, украшена коваными элементами – ее место вблизи дома или хозяйственного помещения.
  • Заготовка дров для зимнего отопления требует возведение на даче большого сарая. Сооружение займет приличное место, вдобавок затенит прилегающий участок. Большинство огородных и садовых культур в тени не растут. Под сарай лучше отвести участок, не используемый для огородничества.
  • К дровянику на даче всегда должен оставаться свободный подход. Важно предусмотреть твердое покрытие, чтобы во время дождя не бродить по грязи.

    Совет! Дорожку к дровянику можно выложить из камня, кусков старого кирпича, вымостить щебнем.

  • Дровник уберегает поленья не только крышей от дождя и снега. Снизу дрова должны быть защищены от талой и сточной воды. Конструкцию устанавливают на возвышенном участке дачи, где отсутствуют скопления луж после дождя или таяния снега. Оптимально выбрать площадку с твердым покрытием, имеющим небольшой уклон.
  • Неплохо на даче расположить дровяник в удобной зоне для подъезда транспорта. Возможно, поленья придется загружать в машину при выезде на природу или разгружать, если заготовка дров ведется в лесу.

При выборе места важно учесть, что удобно на даче расположенный дровник уменьшит трудозатраты, связанные с заготовкой и складированием дров.

Виды конструкции

Конструкция дровяника зависит от места его расположения. Для уличного сооружения обязательно наличие крыши. Существуют переносные дровники, устанавливаемые внутри дома возле камина или печи. Для таких конструкций крыша не нужна. Упор делают на эстетику. Выбрать подходящий тип конструкции для дачи поможет фото дровников своими руками с кратким описанием предназначения.

Отдельно стоящее сооружение

Для хранения большого количества дров возводят дровник в виде сарая или навеса. Сооружение является отдельно стоящим. Обычно дровяник удаляют в укромный уголок дачи подальше от жилых и хозяйственных зданий. Во-первых, такой выбор объясняется пожаробезопасностью. Не желательно хранить большое количество сухих дров вблизи дома. Во-вторых, отдельно стоящий дровник не отличается эстетичным внешним видом, портит архитектурный ансамбль дачи.

Бюджетным вариантом для дачи отдельно стоящего дровяника считается навес. Конструкция состоит из столбов и шиферной крыши. Все боковые и задняя стенка дровяника сбита из досок. Для проветривания оставлены щели шириной до 10 см. Спереди к поленьям оставляют открытый доступ. Если зашить доской переднюю часть навеса и установить двери, то получится полноценный сарай. Внутри дровяника обязательно обустраивают решетчатый пол, приподнятый от земли минимум 20 см.

Дровник, прилегающий к стене здания

Дровник маленького размера можно пристроить к стене жилого дома или сарая. Здесь уже стоит подумать об эстетике сооружения, чтобы не испортить архитектурный ансамбль дачи. Крышу желательно покрыть аналогичным материалом, из которого сделана кровля основного здания. Так как необходимость в задней стене пристройки отпадает, остается установить только два боковых щита и сбить решетчатый пол дровяника.

Важно! Дровяник нельзя на даче пристраивать к деревянному зданию. Во-первых, такое соседство считается пожароопасным. Во-вторых, в поленьях живут жуки точильщики. Насекомые переберутся на деревянную стену сарая или жилого дома и уничтожат ее.

Навес для дров

Для навеса характерно наличие крыши, поддерживающих опор и решетчатого пола. Дровник может стоять на даче отдельным сооружением или пристроенным к дому. Навес подходит для складирования большого количества поленьев. Такие конструкции разделяют на секции с перегородками. Недостатком открытого навеса является незащищенность дров сбоку от задувающего ветром дождя или снега.

Мобильный мини-дровник

Переносной дровник востребован, если на даче есть камин. Можно его поставить возле печи. Назначение конструкции – складирование малого количества поленьев для текущего пользования. Дровянику не нужна крыша, так как он постоянно находится внутри дома. При изготовлении конструкции упор делают на красоту, малый вес, удобство перемещения. Эстетично смотрятся изделия из ковки или древесины.

Материалы изготовления

Чаще всего собирают своими руками дровники для дачи деревянные из-за простоты обработки материала и его доступности. Стойки изготавливают из бруса или необработанного кругляка. На стены и пол дровяника идут доски. Они могут быть обрезные и не обрезные. От этого показателя зависит только эстетичность дровника. Внутренние перегородки больших сараев или навесов устанавливают из фанеры, плит ДСП, ОСБ.

Важно! При возведении на даче деревянного дровника все элементы конструкции обрабатывают пропитками, защищающими материал от сырости, плесени и жуков точильщиков.

Капитальную постройку на даче осуществляют из кирпича, шлакоблоков, металла, газоблоков. Такой дровник считается полноценным сараем, требует возведение фундамента, что требует больших затрат.

Для крыши дровяника самый распространенный материал – асбестоцементный шифер. Подойдет профнастил, металлочерепица, но большие затраты неразумно делать на дорогостоящую кровлю, если дровник расположен в укромном уголке дачи. Маленькие навесы накрывают поликарбонатом или пластиковым шифером.

При изготовлении на даче дровяника, материалы можно комбинировать. Отличным вариантом является металлический каркас, обшитый досками или фанерой. Деревянную постройку на проблемном участке дачи поднимают с помощью бетонного или шлакоблочного фундамента.

Как сделать дровник для хранения дров

Собрать на даче маленький навес для хранения поленьев способен любой человек. Если предполагается заготовка большого количества дров на зиму, потребуется возводить капитальный дровник, лучше всего на фундаменте.

Работы начинают с выравнивания площадки. Под дровником не должна стоять вода. Основание делают прочное. Можно выложить плитами. Лучший вариант – послойно толщиной 25 см насыпать песок и щебень. В качестве основания укладывают бетонные блоки.

Для защиты деревянного каркаса дровника от сырости на бетонные блоки укладывают куски рубероида. Каркас начинают собирать с нижней обвязки. Брус сечением 100х100 мм соединяют гвоздями, усиливают монтажными уголками. В итоге получается прямоугольник. Обвязку свободно укладывают на бетонные блоки. При желании конструкцию можно закрепить анкерными болтами.

По углам нижней обвязки ставят из аналогичного бруса стойки. Задние опоры дровяника делают короче передних, чтобы получился скат крыши. Ровность стоек проверяют уровнем или отвесом. К нижней обвязке столбы крепят монтажными уголками и саморезами. После угловых опор ставят промежуточные стойки. Дополнительно предусматривают два столба, образующих в дровнике дверной проем.

После установки всех стоек из доски толщиной 50 мм собирают верхнюю обвязку дровника. Должна получиться рама, скрепляющая верхушки опор.

Поперек каркаса дровника к верхней обвязке прибивают гвоздями балки из доски толщиной 50 мм. Элементы располагают шагом около 50 см. Спереди и сзади оставляют выступ балок около 35 см, образующий свес. Он нужен для защиты стен дровяника от дождя.

Поперек балкам крепят обрешетку. Доску используют толщиной 25-30 мм. Шаг укладки зависит от кровельного материала. Если выбран профнастил, то придется дополнительно положить рубероид. Гидроизоляция предотвратит попадание конденсата на сухие поленья. Под рубероид обрешетку делают как можно плотнее, чтобы не было провисания материала.

Обшивку стен и настилку пола дровника осуществляют доской толщиной 30-40 мм. Хранящиеся на даче поленья должны хорошо проветриваться. Пол укладывают со щелями 3 см. Шаг досок обшивки стен дровяника не превышает 10 см. Большие щели невыгодны из-за задувания ветром в дрова снега, капель дождя.

Готовый дровник подвергают окраске. Первым делом древесину пропитывают защитными пропитками. Если постройка стоит на видимом участке дачи, ей придают эстетичный вид окрашиванием лаком с добавлением морилки.

После высыхания краски дровник готов к приемке дров.

На видео продемонстрирован еще один пример дровника:

Чертеж дровника

Перед началом возведения на даче сложной конструкции надо составить чертеж дровника своими руками, упрощающий дальнейшие работы. Вдобавок схема поможет рассчитать необходимое количество материалов, визуально представить будущее строение.

Если человек не силен в составлении чертежей, готовые проекты всегда можно найти в интернете. Простейший пример навеса с двускатной крышей показан на фото. Размеры дровяника при желании легко изменить под личные предпочтения.

Следующий чертеж подойдет хозяину, желающему выстроить на даче капитальный дровник в виде сарая. По сути, проект представляет собой целый хозблок. Кроме дров, в таком сарае можно организовать мастерскую, птичник, кладовую.

Заключение

Фото дровника для дачи своими руками является только наглядным пособием, дает представление о будущем виде конструкции. Все нюансы строительства придется продумывать самостоятельно с учетом конкретных требований.
